H04Q — Избирательные устройства

Номер патента: 1070708

Опубликовано: 30.01.1984

Авторы: Арапов, Крюков, Рудометов, Ситников

МПК: H04Q 1/46

Метки: многочастотных, приема, сигналов

...тактовый генератор и амплитудный детектор, введены полосовой фильтр с коммутируемыми конденсаторами и последовательно соединеные счетчик состояния, блок изменеНия коэффициента деления, делитель с переменным коэффициентом деления и формирователь сигналов коммутации, выход которого соединен с у;равляемым входом полосового фильтра с коммутируемыми конденсаторами, выход которого соединен с информационным входом амплитудного детектора, выход которого соединен с входом счетчика состояния, информаци" онный вход которого соединен с вторым выходом делителя с переменным коэфФициентом деления, информационный вход которого соединен с выходом тактового генератора.На чертеже приведена структурная электрическая схема устройства для приема...

Номер патента: 1083413

Опубликовано: 30.03.1984

Автор: Потапов

МПК: H04Q 3/495

Метки: регистр, станции, телефонной

...блок, блок переключения серий, выходы которого соединены с входами П фикса торов серий 12.Однако известный регистр имеет большое время обработки сигналов, что приводит к увеличению повторных вызовов на телефонной станции. 25Цель изобретения - уменьшение времени обработки сигналов.Для достижения поставленной цели в регистр телефонной станции, содержащий последовательно соединенные З 0 приемник импульсов, счетный блок, блок переключения серий, выходы которого соединены с входами й фиксаторов серий, введены й дешифраторов ип 1 элементов И, входы которых соеди-З иены с выходами соответствующих дешифраторов, входы которых соединены с выходами соответствующих фиксаторов серий (где й кк Ф ; гп - число абонентов телефонной станции; И целое...

Номер патента: 1085019

Опубликовано: 07.04.1984

Авторы: Давыдов, Осипенко

МПК: H04Q 1/44

Метки: детектор, сигналов, синусоидальных

...и пер вый вход третьего перемножителя являютея входом знакового разрядадетектора, выход блока памяти соединен с вторым входом третьего перемножителя, выход которого подклю чен к входу установки в ноль первого счетчика и управляющему входудемультиплексора, адресные входыкоторого соединены с выходами первого счетчика импульсов, а выходдемультиплексора подключен к вторым входам первого и второго интегратора, третьи входы которых соединены с выходами первого элементаИ, вход старшего разряда детектораподключен к входу прямого счетареверсивного счетчика, вход обратного счета которого подключен кпервому выходу импульсного генератора. выходы реверсивного счетчика соединены с его установочнымивходами, выходы "ПЕРЕНОС и "ЗАЕМ"реверсивного...

Номер патента: 1092757

Опубликовано: 15.05.1984

Авторы: Мерзляков, Фомин

МПК: H04Q 1/32

Метки: выделения, импульсов, серий

...и чет"55вертого счетчиков импульсов подключены соответственно к первому входупервого элемента И и к второму входуасинхронного триггера, выход которого соединен с вторым входом первого элемента И, выход второго элемента И подключен к установочному входу вто,рого счетчика импульсов, второй вход второго элемента И подключен к выходу четвертого счетчика импульсов, вход которого соединен с входом третьего счетчика импульсов и с тактовой шиной.На фиг. 1 представлена функциональная схема устройства для выделения серий импульсов; на Фиг, 2 - временная диаграмма работы устройства для выделения серий импульсов,Устройство для выделения серий импульсов содержит счетчики 1-4 им" пульсов, элементы И 5-9, асинхронный триггер 10, элемент 11 задержки,...

Номер патента: 1095455

Опубликовано: 30.05.1984

Авторы: Агеев, Пожидаев, Фролов

МПК: H04Q 9/14

Метки: абонентов, вызова

...импульсов и блок учета времени отработки информации, а также узлы опроса, каж дый из которых содержит триггер, выходы которого подключены соответст" венно к первым входам первого и второго элементов И, датчик, подключенный к первому входу коммутационного элемента, второй вход которого соединен с выходом первого элемента И и с соответствующим входом многовходового элемента ИЛИ, а выход коммутационного элемента соединен с информационной. шиной и соответствующим входом блока учета времени обработки информации, выход которого соединен с вторым входом генератора тактовых импульсов, причем выходы дешифратора соединены с установочными входами триггеров узлов опроса, а вторые входы первого и второго элементов И каждого последующего узла опроса...

Номер патента: 1100740

Опубликовано: 30.06.1984

Авторы: Лебедев, Маримонт, Новиков, Селянкин

МПК: H04M 1/00, H04Q 1/36

Метки: речи, синтезирования

...причем входы линии задержкис отводами, компаратора и вычислителя коэффициентов линейного предсказания объединены и являются входом .адаптирующего корректора, а выходы 55вычислителя коэффициентов линейногопредсказания подключены к вторымвХодам перемножителей,На фиг, 1 представлена структурная электрическая схема устройства.синтезирования речи; на фиг. 2 - 4графики, поясняющие работу устройства.Устройство синтезирования речи содержит расширитель спектра 1, спектральный выравниватель 2, состоящийиз сумматора 3, линии задержки 4, умножитель 5, адаптирующий корректор6, состоящий из линии задержки с от",волами 7 компаратора 8 перемножите.лей 9 вычислителя коэффициентов линейного предсказания 10, сумматора11, и синтезатор...

Номер патента: 1100755

Опубликовано: 30.06.1984

Автор: Маркевич

МПК: H04Q 3/04

Метки: приемник, сигналов, тональных

...выходы которого разделены на первую, вторую и третью группы, перПриемник тональных сигналов содержит усилитель-ограничитель 1, генератор 2, перемножитель 3, интегратор 4, комиаратор 5, источник б опорного напряжения, счетчик 7, дешифратор 8, первый элемент ИЛИ 9, второй элемент ИЛИ 10, третий элемент ИЛИ 11, первый элемент И 12, второй элемент И 13, первый исполнительный блок 14, второй исполнительный блок 15, третий исполнительный блок 1 б.Приемник тональных сигналов работает следующим образом.Смесь сигнал-,помеха проходит через усилитель-ограничитель 1,после которого вырабатываются импульсы с крутйми фронтами. Счетчик 7 в это время не считает, так как на его установочный вход подан логический "0" с прямого выхода компара" тора 5,...

Номер патента: 1109960

Опубликовано: 23.08.1984

Авторы: Духовской, Журавский

МПК: H04Q 1/46

Метки: многочастотных, набора, номера, приема, сигналов

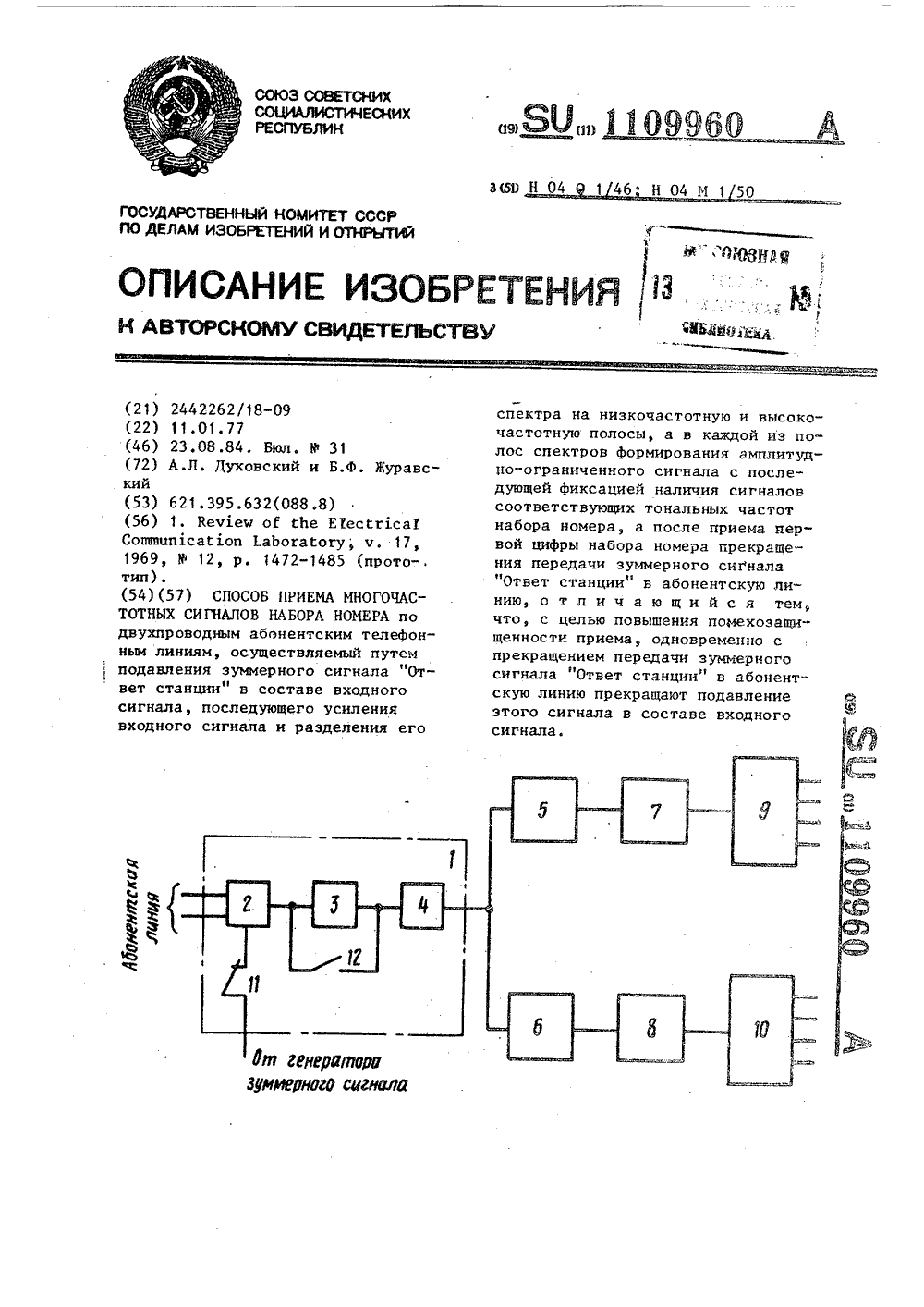

...абонентскую линию 1 1 1.Недостатком способа является невысокая помехозащищенность.Цель изобретения - повышениепомехозгщищенности приема.Ноставленная цель достигается тем, что согласно способу приема и;-о очастотных сигналон набора номера по двухпроводным абонентским телефонным линиям, осуществляемому путем подавления зуммерного сигнала "Ответ станции" в составе входного сигнала, последующего усиле.-.н;,. входного сигнала и разделения его спектра на низкочастотную и ьь 1 сокочастотнуг полосы, а в каждой из полос спектров формирования амнлитудно-ограниченного сигнала с последующей фиксацией наличия сигналов соответствующих тональных частот набора номера, а после приема первой цифры набора номера прекращения передачи эуммерного сигнала...

Номер патента: 1109961

Опубликовано: 23.08.1984

Авторы: Аскинази, Кантор, Назаров

МПК: H04Q 3/04

Метки: вызова, приемник, тонального

...интервалов.Период следования импульсов сбро"са на выходе второго счетчика 10времени соответствует времени ана лиза входного сигнала, при которомобеспечивается необходимая помехозащищенность. Сигналы с выхода усилителя 1 З 0 поступают на амплитудныи ограничитель 2 и преобразуются в симметричные прямоугольные сигналы, у которых в течение периода измеряетсядлительность одного лолупериода.При поступлении этого полупериодас выхода амплитудного ограничителя2 на первый вход второго элементаИ 5 с выхода последнего на управляющий вход счетчика 20 тактовых импульсов подается сигнал разрешенияработы, так как на второй вход вто"рого элемента И 5 подается разрешающий сигнал с инверсного выходатретьего триггера 15, Счетчик 20тактовых импульсов...

Номер патента: 1109962

Опубликовано: 23.08.1984

Автор: Сосунов

МПК: H04Q 3/42

Метки: исходящий, комплект, линии, междугородной, связи

...известного исходящего комплекта междугородной линиисвязи является низкая точность формирования и коррекции сигналов.Цель изобретения - повышение точности формирования и коррекции сигналов.указанная цель достигается тем,что в исходящий комплект междугородной линии связи, содержащий блокуправления, первый, второй и тре 09962 2 10153050 тий входы которого соединенылинией АТС, четвертый вход блока управления соединен с выходом прием" ника тонального набора, блок согласования, первый и второй входы которого соеДинены с первым и вторым входами блока управления соответственно, третий и четвертый входы блока согласования соединены с первым и вторым выходами приемника сигналов, первый и второй входы которого соединены с выходом канала, а...

Номер патента: 1124455

Опубликовано: 15.11.1984

Автор: Матвеев

МПК: H04Q 1/36

Метки: многочастотных, приемник, сигналов

...соединен с входом анализатора длительности выходных сигналов детектирования, введены последовательно со. единенные блок контроля числа принимаемых частот и элемент И, причем вход за. пуска блока контроля числа принимаемых. частот соединен с выходом многовходового элемента ИЛИ, а информационные входы блока контроля числа принимаемых частот соединены с выходами детекторов й частотных каналов, установочный вход блока контроля числа принимаемых частот соединен с выходом многовходового элемента ИЛИ, вы. ход дифференцирующего блока соединен с вторым входом элемента И, выход которого соединен с .вторыми входами вентилей й частотных каналов.При поступлении на вход приемника дзухчастотного сигнала цифры номера на выходах детекторов 3 двух...

Номер патента: 1124456

Опубликовано: 15.11.1984

Авторы: Гутерман, Колганов

МПК: H04Q 1/46

Метки: приемник, сигналов, тональных

...тональных сигналов содержитформирователь 1 импульсов, первый одновибратор 2, первый элемент 3 задержки, второйи третий одновибраторы 4 и 5, триггер 6,первый ц второй счетчики 7 и 8, второй итретий элементы 9 и 10 задержки,Приемник работает следующим образом,С Выхода формироватсегя 1 импульсы пря.моугольноц формы (фиг. 2 а) поступают навход первого одцовибратора 2. ПоследнийВырабатывает на .",воем выходе импульсы(фиг. 2 б), длительность которых много мень.ше длительности импульсов сигнала ца выходе формирозателя 1. С выхода одновибратора 2 импульсы поступают соответственнопа первые входы второго и третьего одновиб.раторов 4 и 5 для установки последних висходное состояние и через первый элемент3 задержки (фиг. 2 в) ца вторые входыэтих же...

Номер патента: 1131044

Опубликовано: 23.12.1984

Авторы: Гутман, Серебрин

МПК: H04Q 1/36

Метки: импульсов, прямоугольных, формирователь

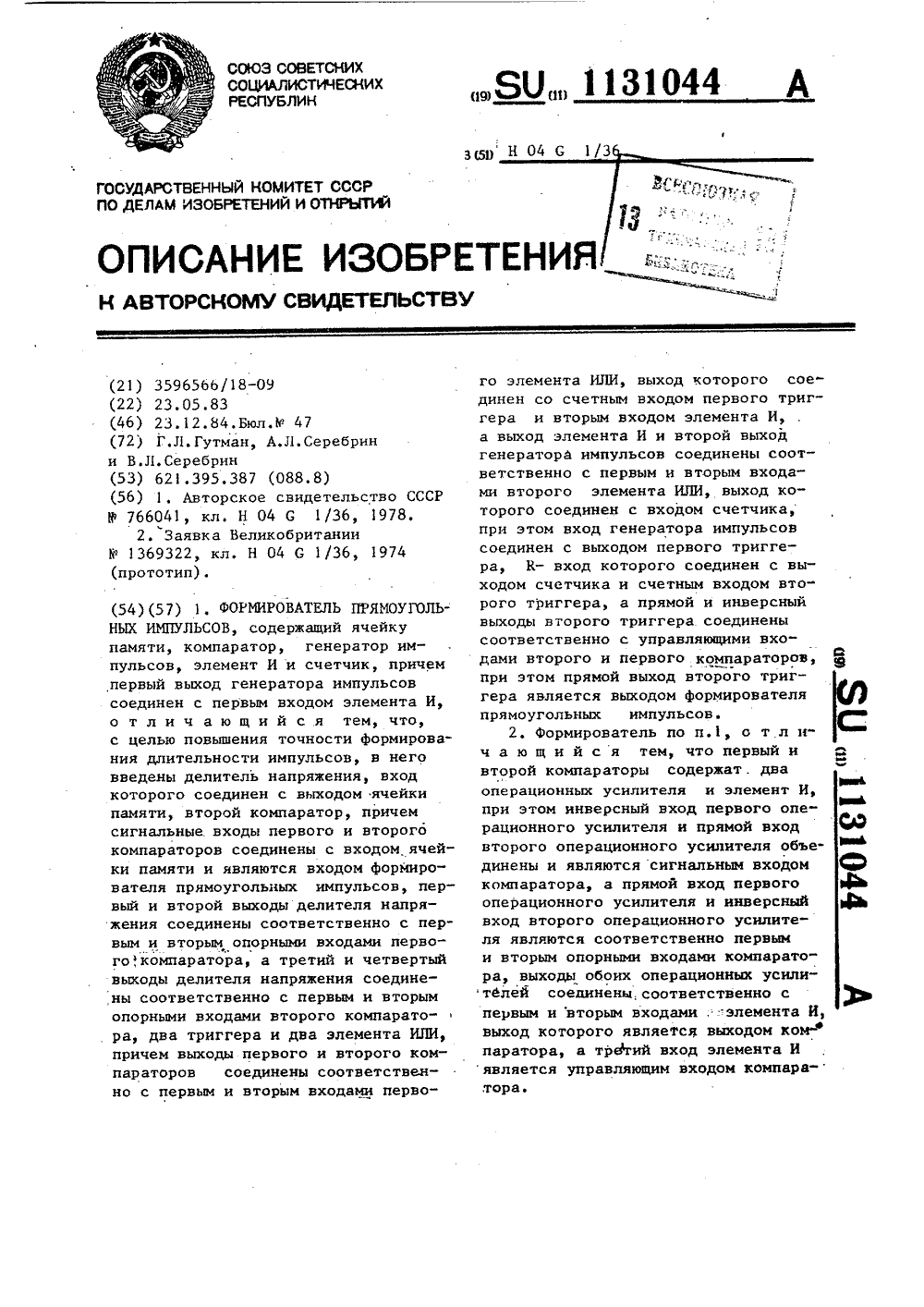

...линии с произвольными параметрами, а также из-за порогового ха-рактера вносимой коррекции.Наиболее близким техническим ре"шением к изобретению является формирователь прямоугольных импульсов,содержащий ячейку памяти, компаратор, генератор импульсов, элемент Ии счетчик, причем первый выхрд генератора импульсов соединен с первымвходом элемента И 1.2 3.30Однако известное устройство не обеспечивает соответствующую точность формирования длительности прямоугольныхимпульсов,так как на выходе поддерживает постоянное соотношение продолжительностей импульса и паузы.Цель изобретения -.повышение точности формирования длительности импульсов, передаваемых по абонентскимлиниям с изменяющимися параметрами.Поставленная цель достигаетсятем, что в...

Номер патента: 1131045

Опубликовано: 23.12.1984

Автор: Комарчева

МПК: H04Q 11/04

Метки: коммутации, неблокирующее, пространственно-временной

...и речевой памяти в дополнительные элементы 9 задержки, в - по горизонталям 15 ивертикалям 16 пространственных коммутаторов 2 из элементов 11 задержки15в линейки 4 речевой памяти по входным горизонталям 14 и г - по выходным горизонталям 12 из линеек 4речевой памяти в элементы 11 задержки, в линейки речевой памяти 4 по20входным горизонталям 14 и г по выход-,ным горизонталям 12 из линеек 4 речевой памяти в элементы 11 задержки.Каждая последовательность содержитпо И тактов в цикле 7, составляющих часть такта поступления канала.В строках дЗ показано времянахождения речевого сигнала 1-го Канала (прямого направления ) за двацикла коммутации Т 1 и Т 2 в линейке 4) речевой памяти, в элементе11 а) задержки, в линейке 4 ( речевой памяти и в...

Номер патента: 1133686

Опубликовано: 07.01.1985

Авторы: Упмалис, Шелушинская, Эглитис

МПК: H04M 3/00, H04Q 3/52

Метки: абонентских, выбора, комплектов

...загруз-.кой обслуживаемых приборов и асинхронными режимами работы, 15Наиболее близким техническим решением к изобретению является устройство выбора абонентских комплектов, содержащее цепи из последовательно соединенных определителей состояния комплектов и блоков памяти,причем координатные входы определителей состояния комплектов и блоков памяти объединены, а также распределитель импульсов, выход цикла сканирования которого соединен с синхронизирую 1 цими входами определителейсостояния комплектов (2,Недостатком известного устройстваявляется низкая точность выбора,обусловленная неравномерной загрузкойобслуживающих абонентских комплектов.Цель изобретения - повь 1 шение точности выбора комплектов.Поставленная цель достигается тем,что в...

Номер патента: 1133697

Опубликовано: 07.01.1985

Авторы: Васюков, Силков

МПК: H04Q 3/04

Метки: двухчастотный, приемник, сигналов, тональных

...блока, основные выходы первого и второго 2 -триггеровсоединены с первыми входами первогои второго элементов И соответственно, инверсный выход первого З -триггера соединен с вторым входом второгоэлемента И, а инверсный выход второго-триггера соединен с вторым входом первого элемента И, инверсный выход которого соединен с входом "Сброс" первого двоичного счетчика, выход которого соединен с первым входом элемента ИЛИ, выход которого соединен с вторыми входами первого и второго исполнительных блоков, инверс.ный выход второго элемента И соединен с входом "Сброс" второго двоичного 1 О счетчика, выход которого соединен с вторым входом элемента ИЛИ, второй выход блока задержки соединен с третьим входом первого исполнительного блока....

Номер патента: 1135016

Опубликовано: 15.01.1985

Авторы: Блох, Толубеев

МПК: H04Q 3/04

Метки: анализатор, зуммерных, сигналов

...соединенные второй 20блок памяти и блок сброса 1 2 1,Однако данный анализатор зуммерных сигналов также затрачивает большое время на анализ сигналов с различными временными параметрами, 25Цель изобретения - сокращениевремени анализа.Цель достигается тем, что в анализатор зуммерных сигналов, содержащий входной блок, выход которого З 0соединен с первым входом первого бло"ка памяти, последовательно соединенные счетчик и дешифратор и последовательно соединенные второй блок памяти и блок сброса, введены первыйи второй управляемые генераторы к 1 пульсов, элемент И и четыре регистра, выходы которых соединены,с соответствующими первыми входами второгоблока памяти, сбросовый вход которого 40соединен со сбросовыми входами реги"стров, выходом...

Номер патента: 1135017

Опубликовано: 15.01.1985

Авторы: Жуков, Румитис

МПК: H04Q 3/04

Метки: анализа, сигналов

...устройства.Цель достигается тем, что в устройство анализа сигналов, содержащее первый селектор, исполнительный блок и последовательно соединенные блок согласования, формирователь импульсов и второй селектор, введены последовательно соединенные КЗ-триг" гер и формирователь фронтов, выход которого подключен к входу первого селектора, выходы которого подключены к соответствувщим внодам исполнительного блока, выходы второго селектора подключены к соответствующийвходам КБ-триггера.На фиг, 1 представлена структурная электрическая схема предложенного устройства; на фиг. 2 - эпюрынапряжений, поясняющие его работу.Устройство анализа сигналов содержит блок 1 согласования, формирователь 2 импульсов, первый селектор3, КЯ-триггер 4,...

Номер патента: 1136326

Опубликовано: 23.01.1985

Авторы: Мажаров, Плотников, Привалов

МПК: H04Q 3/04

Метки: вызова, избирательного, кодограмм, передачи

...передачами сигналоввызова и кодограмм непрерывно передается специальная кодовая комбинация (команда), соответствующая одному из циклических сдвигов М -последовательности,Эта кодовая комбинация используется для осуществления циклового фазирования приемника 2 сигналов вызова и кодограмм, а также для непрерывного контроля качества каналасвязи,С выхода передатчика 1 сигналоввызова и кодограмм двоичная последовательность элементов по каналусвязи поступает на вход приемника2 сигналов вызова и кодограмм.Входная последовательность элементов поступает одновременно в блок3 тактовой синхронизации и блок 5выделения кодовых комбинаций. На первом выходе блока 3 тактовой синхронизации Формируются импульсы, которые синхронизированы по частоте иФазе с...

Номер патента: 1137589

Опубликовано: 30.01.1985

Авторы: Гутерман, Колганов, Смирнов

МПК: H04Q 3/64

Метки: абонентов, линий, местам, очередности, подключения, рабочим, установления

...блок 9 Фиксации исключения из очереди дополнительноголинейного комплекта, блок 10 форми-.рования управляющих сигналов, блок11 памяти числа линий на очереди, , 25блок 12 памяти числа свободных рабочих мест, блок 13 индикации,В устройство установления очередности подключения линий абонентов крабочим местам также входят по фиг.2 ЗО11 линейных комплектов 14 и щ дополнительных линейных комплектов 15,каждый из которых содержит блок 16Фиксации состояния, элемент 2 ИИЛИ 17и регистровый счетчик 18.Устройство установления очередности подключения линий абонентов крабочим местам работает следующимобразом.Устройство имеет три рабочих режима: постановки в очередь, выборкииз очередищ исключения из очереди.Каждый иэ режимов устанавливаетсяпо запросу...

Номер патента: 1145491

Опубликовано: 15.03.1985

Автор: Гладких

МПК: H04Q 1/46

Метки: приемник, сигналов, тональных

...второго одновибратора и к первому входу счетчика числа посылок,второй вход которого соединен с выходом второгоэлемента И, а выходсчетчика числа посылок соединен сисполнительным элементом, введеныпоследовательно соединенные формирователь импульсов по заднему фронту сигнала, третий одновибратори счетчик импульсов в паузе, выходкоторого соединен с вторым входомтретьего одновибратора и вторымвходом второго одновибратора, второй вход счетчика импульсов в паузесоединен с выходом формирователяимпульсов, а вход формирователяимпульсов по заднему фронту сигналасоединен с выходом первого одновибратора,На чертеже представлена структурная электрическая схема приемникатональных сигналов.Приемник тональных сигналов содержит формирователь 1...

Номер патента: 1145492

Опубликовано: 15.03.1985

Автор: Охлобыстин

МПК: H04Q 1/46, H04Q 3/04

Метки: приемник, сигналов, тональных

...3выбраны так, что полоса частот приема находится на срезе амплитудночастотной характеристики, приведенной к входу устройства, .а пороговые уровни Ощ и Уи первого и второго пороговых блоков 4 и 5 устанавливаются так, что первый пороговыйблок 4 срабатывает при частотах ниже нижней частоты, а второй пороговый блок 5 - ниже верхней частотызаданной полосы частот приема.На фиг. 2 а приведены временныедиаграммы для случая, когда частотавходного, сигнала меньше нижней границы полосы частот приема. Приэтом амплитуда выходного сигналана выходе фильтра 3 превышает обапороговых уровня, Йн и Оиру первогои второго пороговых блоков 4 и 5.Из-за конечной скорости изменениявыходного сигнала Оь фильтра .3 передний фронт импульса Окна выходевторого...

Номер патента: 528000

Опубликовано: 23.03.1985

Авторы: Бабушкин, Беляев, Мархасин, Петров

МПК: G08C 15/06, H04Q 9/00

Метки: информации, объектами, передачи, приема, сосредоточенными, телеуправления

...и командной информации; на фиг.4 - сегменты рекуррентной последовательности, образующие адресныекодовые комбинации,Устройство на центральном пункте(ЦП) содержит ведущий генератор 1рекуррентной последовательности, состоящий из регистра 2 сдвига и сумматора 3 в цепи обратной связи,блок 4 кодовой адресации, состоящийиз схемы 5 совпадений, регистра бадресов командной информации и регистра 7 адресов известительной информации, регистр 8 ввода, кодер 9,блок 10 управления, декодер 11, регистр 12 вывода, первый ключ 13,второй ключ 14, передатчик 15 и при"емник 16.Устройство на контролируемомпункте (КП) содержит генератор 17рекуррентной последовательности,состоящий из,.регистра 18 и сумматора 19 в цепи обратной связи, схему20 автоФазирования,...

Номер патента: 1159178

Опубликовано: 30.05.1985

Авторы: Руденко, Черный

МПК: H04Q 1/46

Метки: вызова, приемник, тонального

...величине отклонения частоты сигнала на входе от номи 35нальной вызывной, то погрешность выде,ления вызывной частоты значительно зависит от параметров накопителя и порого-.вого элемента, особенно тогда, когда крутизна заряда мала,178 2элемента И, второй вход которого подключен к выходу формирователя импульсадопуска, вход которого соединен с выходом одновибратора, входом формирователя сброса и первым входом первого элемента И, второй вход которого соединенс инверсным выходом счетного триггераи третьим входом второго элемента И,выход которого подключен к входусброса первого Кз -триггера, выход,которого соединен с входом накопителя;а установочный вход первого яз -триггера подключен к выходу формирователя сброса и входу сброса...

Номер патента: 1160613

Опубликовано: 07.06.1985

Авторы: Барулин, Громов, Жарихина, Норель, Харьков

МПК: H04Q 9/00

Метки: данных, передачи

...передачи информации 10работает следующим образом.На вход третьего регистра 13 блока 2 поступает код команды управления, а на вторые входы И триггеров9 поступает управляющий сигнал с вто 25рого, управляющего входа блока 2,Триггеры 9 при этом устанавливаютсян состояние "1", разрешая прохождение кода команды управления с выхода третьего регистра 13 через Икоммутаторов б на входы соответствующих блоков 3, Через блоки 3 код команды управления через каналы передачи данных передается в адреса всехинформационных блоков 1,Информационные блоки 1 вырабатывают квитирующие сигналы, свидетельствующие об исполнении команды, и выдают информацию в соответствии с40 кодами команды. Квитирующие сигналы и информация из информационных блоков 1...

Номер патента: 1167760

Опубликовано: 15.07.1985

Авторы: Андрушко, Гришета, Кулька

МПК: H04Q 3/04

Метки: приемник, сигналов, цифровой

...11 селектируемых импульсов и М дешифраторов 12.Обработка сигналов производится двумя ступенями.На первой ступени определяется период входного сигнала, который преобразуется в позиционный код на одном из выходов преобразователя 6. На второй ступени анализируется периодичность повторения периода входного сигнала за определенный интервал времени, и при наличии подтверждения на выходе соответствующего дешифратора 12 появляется выходной сигнал. Количество подтверждений выбирается из условия вероятности подавления полезного сигнала помехой. Для исключения накопления результатов воздействия помехи промежуточный результат анализа периодически сбрасывается. Входной сигнал (фиг. 2 а) через фильтр 1 поступает на вход усилителя-ограничителя 2,...

Номер патента: 1167762

Опубликовано: 15.07.1985

Авторы: Пожидаев, Рыжевский, Фролов

МПК: H04Q 9/14

Метки: датчиков, информации, подключения

...триггера, установочный вход которого является первым входом блока опроса, второй выход которого подключен к выходу второго элемента И и входу сброса второго триггера, прямой выход которого соединен с входом сброса первого триггера, выход которого является третьим выходом блока опроса, третий вход которого подключен к второму входу первого элемента И, а выход третьего элемента И является четвертым выходом блока опроса, первый выход которого соединен с выходом формирователя. На фиг. 1 представлена структурная электрическая схема предложенного устройства; на фиг. 2 - структурная электрическая схема блока опроса; на фиг. 3 - пример реализации блока анализа готовности.Устройство для подключения датчиков информации (фиг. 1) содержит...

Номер патента: 1169201

Опубликовано: 23.07.1985

Автор: Назаренко

МПК: H04Q 3/04

Метки: вызова, избирательного, кода, последовательного, приемник, сигналов, тонального

...Составитель В,ЗеленовРедактор В.Петраш Техред ЛЛартяшова Корректор М.Пожо Заказ 4630/55 Тираж 659 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, )К, Раушская наб., д. 4/5Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 Изобретение относится к электросвязи, а именно к устройствам для приема сигналов последовательного кода тонального избирательного вызова. 5Цель изобретения - повышение точности приема.На чертеже представлена функциональная электрическая схема приемника сигналов последовательного кода 10 тонального избирательного вызова.Приемник содержит первый 1 и второй 2 фильтры, первый 3 и второй 4 транзисторы, тиристор 5, первый 6 и второй 7 резисторы, конденсатор 8, 15 первый...

Номер патента: 1169202

Опубликовано: 23.07.1985

Авторы: Гурин, Коблев, Шелест

МПК: H04Q 9/06

Метки: амплитуды, дешифратор

...нике, преимущественно к телемеханизации сосредоточенных объектов, и может быть использовано при разработке устройств без применения источникапитания на контролируемых пунктах.Цель изобретения - уменьшение потребления мощностиНа чертеже представлена принципиальная злектрическая схема устрой- ,10 ства.Дешифратор амплитуды содержит первую и вторую 2 сигнальные шины,переключатель 3 с рабочей обмоткой и отбойной обмоткой, первый резистор 15 4, динистор 5, второй резистор б, стабилитрон 7, конденсатор 8, реле 9 с замыкающими контактами 10.Первая 1 и вторая 2 сигнальные шины в рабочем состоянии,подключа р ются к линии связи (не показана).Устройство работает следующим образом.. При сигнальном напряжении первого (меньшего) уровня стабилитрон 7 25...

Номер патента: 1170633

Опубликовано: 30.07.1985

Автор: Гайбуллаев

МПК: H04Q 1/30

Метки: абонента, комплект, удаленного, электронный

...резисторов 1 и 3,Транзистор 6 производит сравнение управляющего напряжения на первом резисторе 1 с опорным напряжением стабилитрона 7. Если потенциал базы транзистора 6 выше, чем потенциал эмиттера (например при включении длинных абонентских линий), то транзистор 6 открывается и происходит увеличение тока А,в проводах станционного комплекта, так как )о (ток срабатывания приборов станции) является суммой токов, протекающих через линию 3 и транзистора 6 )дои, в результате чего станционные приборы срабатывают четко. Во время набора номера шлейф линии размыкается и замыкается в соответствии с набираемым номером, В зависимости от этого транзистора 6 также открывается и закрывается, обеспечивая устойчивую трансляцию импульсов набора номера в...
