Способ передачи и приема асинхронных цифровых сигналов

Номер патента: 936461

Авторы: Гиринович, Иерусалимская, Колтунов, Коновалов

ZIP архив

Текст

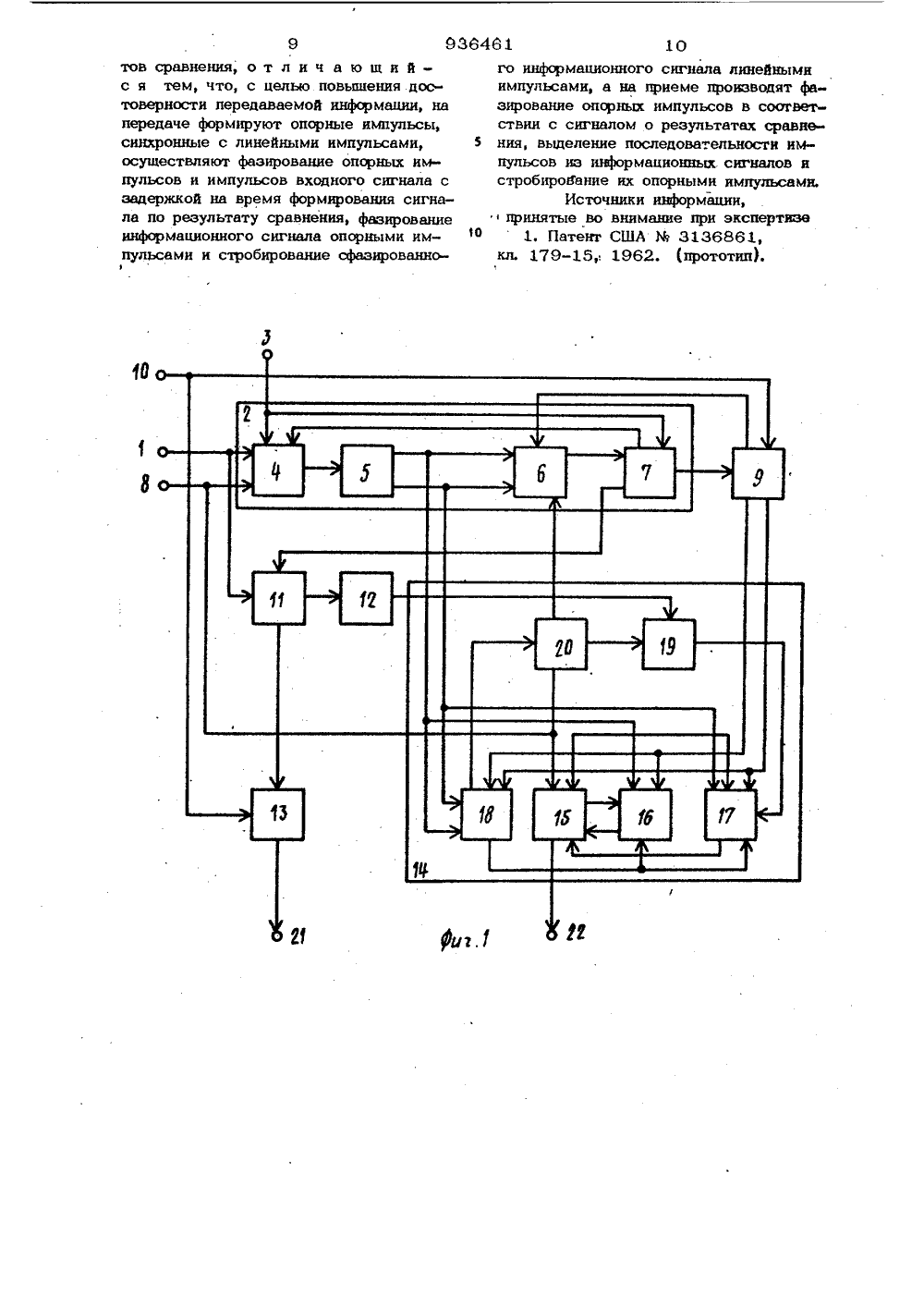

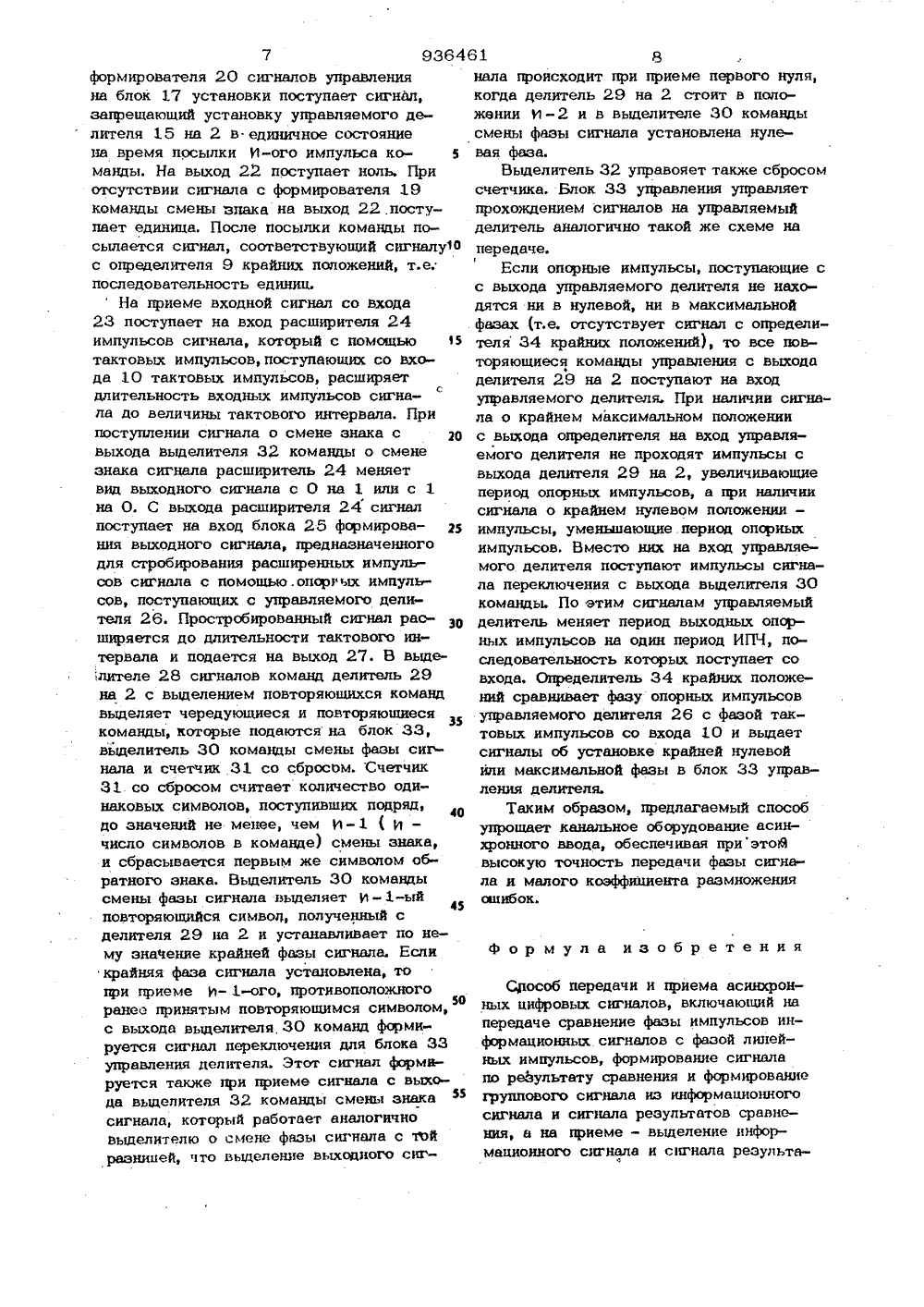

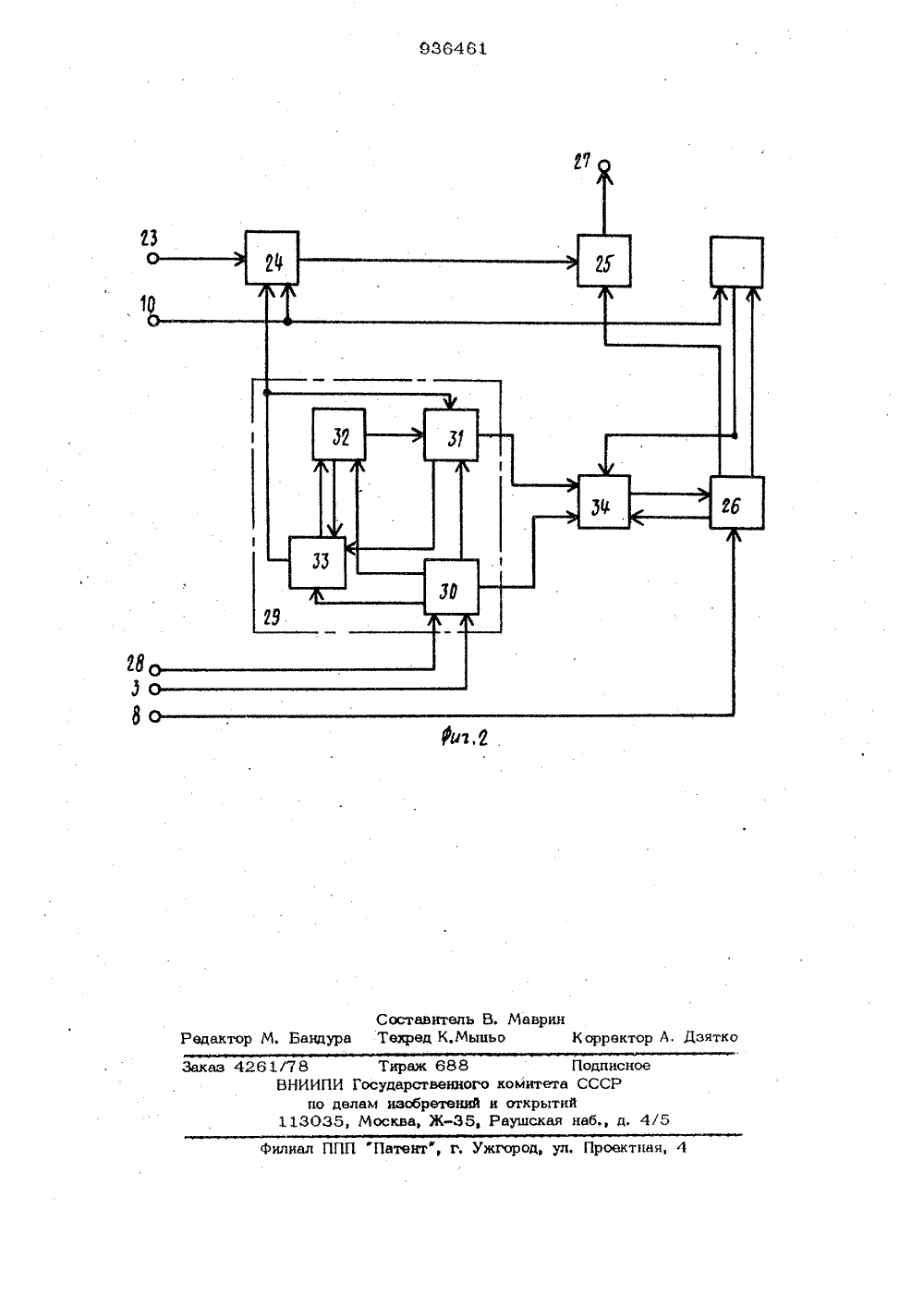

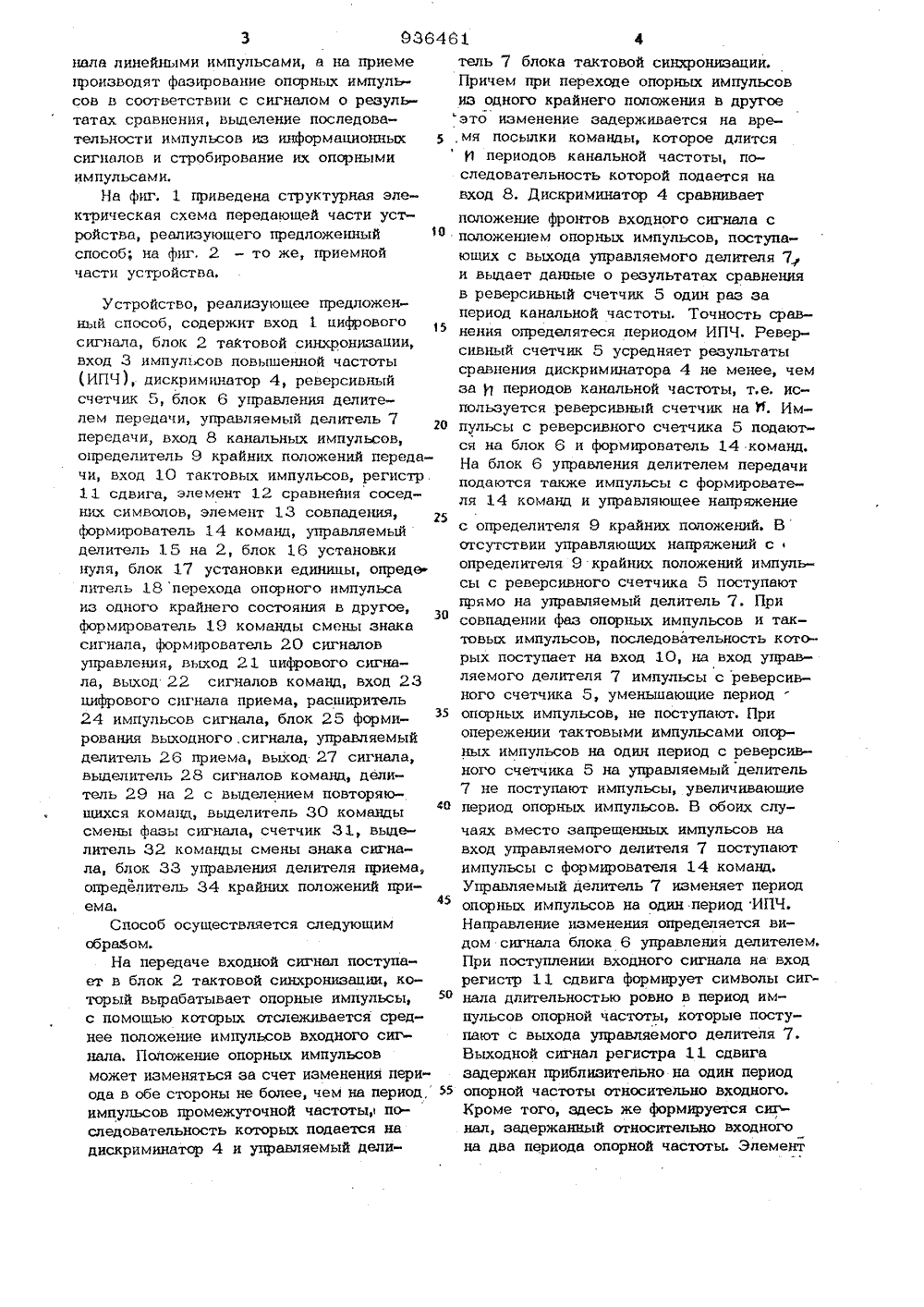

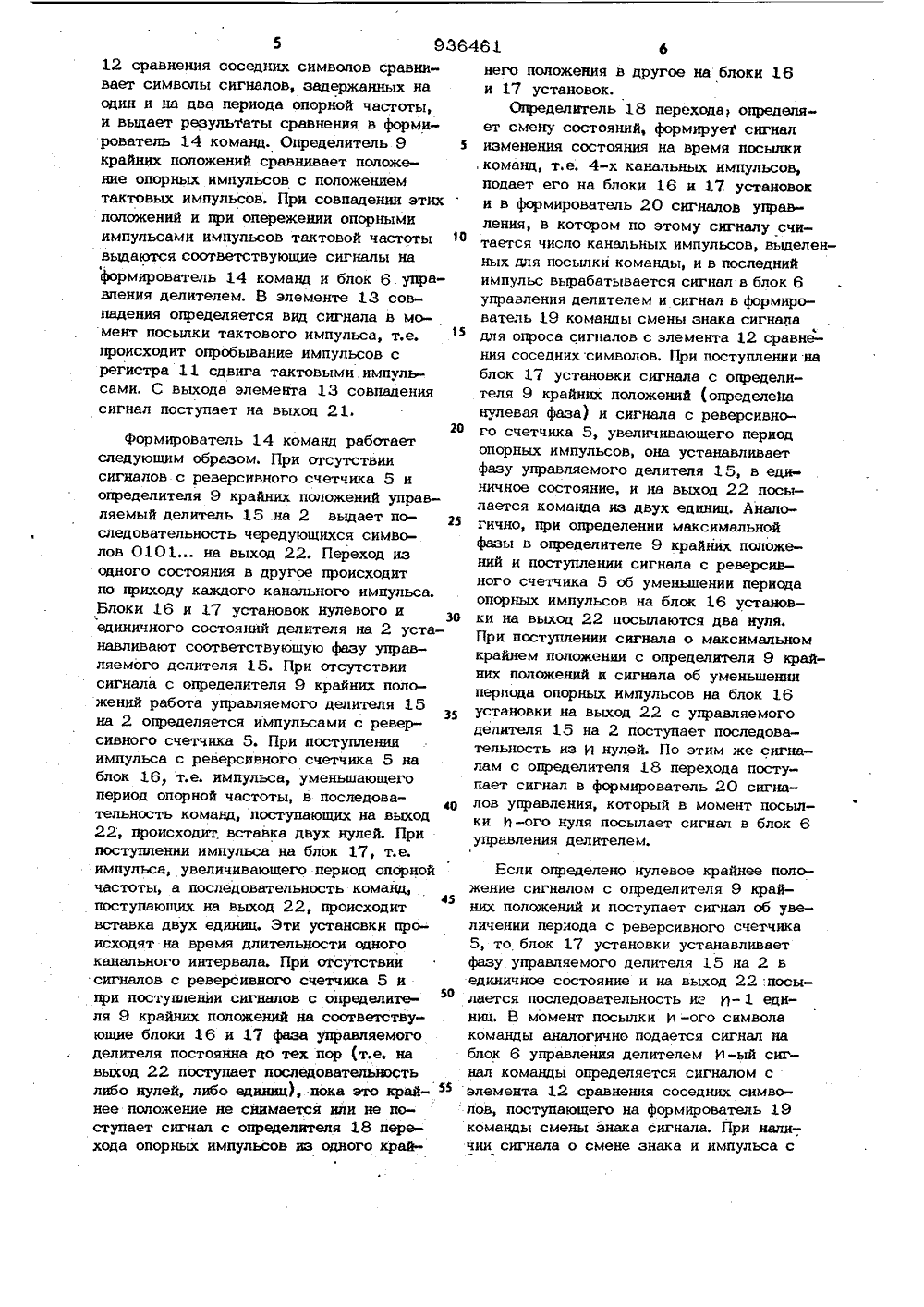

О П И С А Н И Е и)936461ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Сфез Советски кСециалистичесиикРеспублик(51)М. Кл. Н 040 11/04 ФФвударстюай кемктет СР ав аием иэобретеккй и еткриткй(54) СПОСОБ ПЕРЕДАЧИ И ПРИЕМА АСИНХРОННЫХ ЦИФРОВЫХ СИГНАЛОВ1Изобретение относится к электросвязи и может использоваться в системах передачи информации с цифровыми методами модуляции сигвлов, а также в системах передачи дискретных сообщений.5 Известен способ передачи и приема асинхронных цифровых сигналов, включающий на передаче сравнение фазы импульсов информационных сигналов с фазой ли 1 в нейных импульсов, формирование сигнала по результату сравнения и формирование группового сигнала из информационного сигнала и сигнала результатов сравнения, а на приеме - выделение информационного сигнала и сигнала результатов сравнения 11.Однако при известном способе имеются значительные фазовые флюктуации сигнала иа выходе приемного устройства ще (джиттер), которые могут быть скомпен сированы введением больщой избыточности в передаваемый сигнал (прн определенной стабильности генераторного оборудования) кпи значительным усложнением устройЦель изобретения - повыщение, достоверности передаваемой информации.Поставленная цель достигается тем, что согласно способу передачи и приема асинхронных цифровых сигналов, включающему на передаче сравнение фазы импульсов информационных сигналов с фазой линейных импульсов, формирование сигнала по результату сравнения и формирование группового сигнала ю информационного сигнала и сигнала результатов сравюиия, а на приеме - вьщелеиие ииформационного сигнала и сигнала результатов сравнении, на передаче формируют опорные импульсы, синхронные с линей ными импульсами, осуществляют фвзирование опорных импульсов и импульсов входного сигнала с задержкой на время формирования сигнала по результату срав юнна, фазирование информационного сигнала опорными импульсами и стробировачие оазированного информационного сип 936461нала линейными импульсами, а на приемепроизводят фазирование опорных импульсов в соответствии с сигналом о результатах сравнения, вьщеление последовательности импульсов из информационныхсигналов и стробирование их опорнымиимпульсами,На фиг. 1 приведена структурная электоическая схема передающей части устройства, реализующего предложенный 1 Оспособ; на фиг, 2 - то же, приемнойчасти устройства,Устройство реализующее предложенный способ, содержит вход 1 цифровогосигнала, блок 2 тактовой синхронизации,вход 3 импульсов повышенной частоты(ИПЧ), дискриминатор 4, реверсивныйсчетчик 5, блок 6 управления делителем передачи, управляемый делитель 7передачи, вход 8 канальных импульсов,определитель 9 крайних положений передачи, вход 10 тактовых импульсов, регистр,11 сдвига, элемент 12 сравнейия соседних символов, элемент 13 совпадения,формирователь 14 команд, управляемыйделитель 15 на 2, блок 16 установкинуля, блок 17 установки единицы, определитель 18 перехода опорного импульсаиз одного крайнего состояния в другое,30формирователь 19 команды смены знакасигнала, формирователь 20 сигналовуправления, выход 21 цифрового сигнала, выход 22 сигналов команд, вход 23цифрового сигнала приема, расширитель24 импульсов сигнала, блок 25 формирования выходного, сигнала, управляемыйделитель 26 приема, выход 27 сигнала,выделитель 28 сигналов команд, делитель 29 на 2 с выделением повторяющихся команд, выделитель 30 командыаасмены фазы сигнала счетчик 31, выделитель 32 команды смены знака сигнала, блок ЗЗ управления делителя приема,определитель 34 крайних положений приема,45Способ осуществляется следующимобрабом.На передаче входной сигнал поступает в блок 2 тактовой синхронизации, который вырабатывает опорные импульсы,с помощью которых отслеживается среднее положение импульсов входного сигнала. Положение опорных импульсовможет изменяться за счет изменения периода в обе стороны не более, чем на период, 55импульсов промежуточной частоты, последовательность которых подается надискриминатор 4 и управляемый делитель 7 блока тактовой синхронизации.Причем при переходе опорных импульсов из одного крайнего положения в другое это изменение задерживается на вре, мя посылки команды, которое длится И периодов канальной частоты, последовательность которой подается на вход 8. Дискриминатор 4 сравнивает положение фронтов входного сигнала с положением опорных импульсов, поступающих с выхода управляемого делителя 7, и выдает данные о результатах сравнения в реверсивный счетчик 5 один раз за период канальной частоты. Точность сравнения определятеся периодом ИПЧ. Реверсивный счетчик 5 усредняет результаты сравнения дискриминатора 4 не менее, чем запериодов канальной частоты, т,е. используется .реверсивный счетчик на И. Импульсы с реверсивного счетчика 5 подаются на блок 6 и формирователь 14 команд, На блок 6 управления делителем передачи подаются также импульсы с формирователя 14 команд и управляющее напряжение с определителя 9 крайних положений, В отсутствии управляющих напряжений сопределителя 9 крайних положений импульсы с реверсивного счетчика 5 поступают прямо на управляемый делитель 7. При совпадении фаз опорных импульсов и тактовых импульсов, последовательность которых поступает на вход 10, на вход управляемого делителя 7 импульсы с реверсивного счетчика 5, уменьшающие период опорных импульсов, не поступают, При опережении тактовыми импульсами опорных импульсов на один период с реверсивного счетчика 5 на управляемый делитель 7 не поступают импульсы, увеличивающие период опорных импульсов, В обоих случаях вместо запрещенных импульсов на вход управляемого делителя 7 поступают импульсы с формирователя 14 команд. Управляемый делитель 7 изменяет период опорных импульсов на один период ИПЧ. Направление изменения определяется видом сигнала блока 6 управления делителем, При поступлении входного сигнала на вход регистр 11 сдвига формирует символы сигнала длительностью ровно в период импульсов опорной частоты, которые поступают с выхода управляемого делителя 7. Выходной сигнал регистра 11 сдвига задержан приблизительно на один период опорной частоты относительно входного. Кроме того, здесь же формируется сигнал, задержанный относительно входного на два периода опорной частоты. Элемент5 ОМ 12 сравнения соседних символов сравнивает символы сигналов, задержанных на один и на два периода опорной частоты, и выдает результаты сравнения в формирователь 14 команд. Определитель 9 5 крайних положений сравнивает положение опорных импульсов с положением тактовых импульсов, При совпадении этих . положений и при опережении опорными импульсами импульсов тактовой частоты 10 выдаются соответствующие сигналы на Фформирователь 14 команд и блок 6 управления делителем. В элементе 13 совпадения определяется вид сигнала в момент посылки тактового импульса, т.е. происходит опробывание импульсов с регистра 11 сдвига тактовыми импульсами, С выхода элемента 13 совпадения сигнал поступает на выход 21. 20 Если определено нулевое крайнее положение сигналом с определителя 9 крайних положений и поступает сигнал об увеличении периода с реверсивного счетчика 5, то блок 17 установки устанавливает фазу управляемого делителя 15 на 2 в единичное состояние и на выход 22:посылается последовательность иг д единиц. В момент посылки И -ого символа команды аналогично подается сигнал на блок 6 управления делителем И-ый сигнал команды определяется сигналом с элемента 12 сравнения соседних символов, поступающего на формирователь 19 команды смены знака сигнала. При наличии сигнала о смене знака и импульса с Формирователь 14 команд работает следующим образом. При отсутствии сигналов с реверсивного счетчика 5 и определителя 9 крайних положений управляемый делитель 15 на 2 выдает последовательность чередующихся символов 0101 на выход 22. Переход из одного состояния в другой происходит по приходу каждого канального импульса. Блоки 16 и 17 установок нулевого и единичного состояний делителя на 2 устанавливают соответствующую фазу управляемого делителя 15. При отсутствии сигнала с определителя 9 крайних положений работа управляемого делителя 1535 на 2 определяется импульсами с реверсивного счетчика 5. При поступлении импульса с реверсивного счетчика 5 на блок 16, т.е. импульса, уменьшающего период опорной частоты, в последова 40 тельность команд, поступающих на выход 22, происходит вставка двух нулей. При поступлении импульса на блок 17, т.е.импульса, увеличивающего период опорной частоты, а последовательность команд, поступающих на выход 22, происходит45 вставка двух единиц. Эти установки происходят на время длительности одного канального интервала. При отсутствии сигналов с реверсивного счетчика 5 и при поступлении сигналов с определите ля 9 крайних положений на соответствующие блоки 16 и 17 фаза управляемого делителя постоянна до тех пор (т.е. на выход 22 поступает последовательность либо нулей, либо единиц), пока это край-нее положение не снимается или не поступает сигнал с определителя 18 перехода опорных импульсов иэ одного райнего положения в другое на блоки 16 и 17 установок.Определитель 18 переходаопределяет смену состояний, формирует сигнал изменения состояния на время посылки , команд, т.е. 4-х канальных импульсов, подает его на блоки 16 и 17. установок и в формирователь 20 сигналов управления, в котором по этому сигналу считается число канальных импульсов, вьщеленных для посылки команды, и в последний импульс вырабатывается сигнал в блок 6 управления делителем и сигнал в формирователь 19 команды смены знака сигнала для опроса сигналов с элемента 12 сравнения соседних символов. При поступлении на блок 17 установки сигнала с определителя 9 крайних положений (определена нулевая фаза) и сигнала с реверсивного счетчика 5, увеличивающего период опорных импульсов, она устанавливает фазу управляемого делителя 15, в единичное состояние, и на выход 22 посылается команда из двух единиц. Аналогично, при определении максимальной фазы в определителе 9 крайних положений и поступлении сигнала с реверсивного счетчика 5 об уменьшении периода опорных импульсов на блок 16 установки на выход 22 посылаются два нуля.При поступлении сигнала о максимальном крайнем положении с определителя 9 крайних положений и сигнала об уменьшении периода опорных импульсов на блок 16 установки на выход 22 с управляемого делителя 15 на 2 поступает последовательность из И нулей. По этим же сигналам с определителя 18 перехода поступает сигнал в формирователь 20 сигналов управления, который в момент посылки И-ого нуля посылает сигнал в блок 6 управления делителем.7 9364 формирователя 20 сигналов управления на блок 17 установки поступает сигнап, запрещающий установку управляемого делителя 15 на 2 в единичное состояние на время посылки И-ого импульса ко манды. На выход 22 поступает ноль, При отсутствии сигнала с формирователя 19 команды смены знака на выход 22,поступает единица. После посылки команды посылается сигнал, соответствующий сигналу 10 с определителя 9 крайних положений, т.е; последовательность единиц.На приеме входной сигнал со входа 23 поступает на вход расширителя 24 импульсов сигнала, который с помощью 15 тактовых импульсов, поступающих со входа 10 тактовых импульсов, расширяет дитнт днх импульсов сигнала до величины тактового интервала. При поступлении сигнала о смене знака с 20 выхода выделителя 32 команды о смене знака сигнала расширитель 24 меняет вид выходного сигнала с 0 на 1 или с 1 на О. С выхода расширителя 24 сигнал поступает на вход блока 25 формирова з ния выходного сигнала, предназначенного для стробирования расширенных импульсов сигнала с помощью.опорных импульсов, поступающих с управляемого делителя 26. Прострсбированный сигнал расширяется до длительности тактового ы тервала и подается на выход 27. В выделителе 28 сигналов команд делитель 29 на 2 с выделением повторяющихся команд вьщеляет чередующиеся и повторяющиеся команды, которые подаются на блок 33, вьщелитель 30 команды смены фазы сигнала и счетчик 31 со сбросом. Счетчик 31 со сбросом считает количество одинаковых символов, поступивших подряд, до значений не менее, чем И И - число символов в команде) смены знака, и сбрасывается первым же символом обратного знака. Выделитель 30 команды смены фазы сигнала выделяет И - 1-ый45 повторяющийся символ, полученный с делителя 29 на 2 и устанавливает по нему значение крайней фазы сигнала. Если крайняя фаза сигнала установлена, то при приеме И-ого, противоположного50 ранее принятым повторяющимся символом, с выхода вьщелителя 30 команд формируется сигнал переключения для блока 33 управления делителя. Этот сигнал формируется также при приеме сигнала с выхода выделителя 32 команды смены знакаИ сигнала, который работает аналогично вьщелителю о смене фазы сигнала с чьй разницей, что выделение выходного сиг 61 Янала происходит при приеме первого нуля, когда целитель 29 на 2 стоит в положении Ии в вьщелителе 30 команды смены фазы сигнала установлена нулевая фаза.Выделитель 32 управояет также сбросом счетчика, Блок 33 управления управляет прохождением сигналов на управляемый делитель аналогично такой же схеме напередаче.1Если опорные импульсы, поступающие с с выхода управляемого делителя не находятся ни в нулевой, ни в максимальной фазах (т.е. отсутствует сигнал с определителя 34 крайних положений), то все повторяющиеся команды управления с выхода делителя 29 на 2 поступают на вход управляемого делителя. При наличии сигнала о крайнем максимальном положении с выхода определителя на вход управляемого делителя не проходят импульсы с выхода делителя 29 на 2, увеличивающие период опорных импульсов, а при наличии сигнала о крайнем нулевом положении - импульсы, уменьшающие период опорных импульсов. Вместо них на вход управляемого делителя поступают импульсы сигнала переключения с выхода вьщелителя 30 команды, По этим сигналам управляемый делитель меняет период выходных опор ных импульсов на один период ИПЧ, последовательность которых поступает со входа, Определитель 34 крайних положений сравнивает фазу опорных импульсов управляемого делителя 26 с фазой тактовых импульсов со входа 10 и выдает сигналы об установке крайней нулевой или максимальной фазы в блок 33 управления делителя,Таким образом, предлагаемый способ упрощает канальное оборудование асинхронного ввода, обеспечивая приэтой высокую точность передачи фазы сигнала и малого коэффициента размножения ошибок.формула изобретенияСпособ передачи и приема асинхронных цифровых сигналов, включающий на передаче сравнение фюы импульсов информационных. сигналов с фазой линейных импульсов, формирование сигнала по результату сравнения и формирование группового сигнала из информационного сигнала и сигнала результатов сравнения, а на приеме - вьщеление информационного сигнала и сигнала результатовсравнения, отл ич ающийс я тем, что, с целью повышения достоверности передаваемой информации, напередаче формируют опорные импульсы,синхронные с линейными импульсами,осуществляют фазирование опорных импульсов и импульсов входного сигнала сзадержкой на время формирования сигнала по результату сравнения, фазированиеинформационного сигнала опорными импульсами и стробирование сфазированно 1 го информационного сигнала линейнымиимпульсами, а на приеме производят фазирование опорных импульсов в соответствии с сигналом о результатах сравие ния выделение последовательности импульсов из информационных сигналов истробирование их опорными импульсами.Источники информации,принятые во внимание при экспертизе1. Патент США М 3136861,кл. 179-15,. 1962. (прототип)./78 Тираж 688 ВНИИПИ Государственно по делам ивсбретений 113035, Москва, Жилиал ППП "Патент", г. Подписякомитета СССРи открытийРаушскаянаб., д. 4/5Проектная, 4
