H04Q 1/45 — с использованием многочастотной сигнализации
Устройство для приема многочастот-ных сигналов
Номер патента: 813820
Опубликовано: 15.03.1981
МПК: H04Q 1/45
Метки: многочастот-ных, приема, сигналов
...усилитель 1, поступает на вход детектора 2. На его выходе для каждого момента перехода входного сигнала через нулевой уровень вырабатывается импульс, и, таким образом, на выходе детектора 2 появляется последовательность импульсов, поступающая далее на первые входы элементов И 5 и на вход линии 4. Линия 3 имеет отводы, соответствующие промежуткам времени между переходами через нуль для всех возможных входных многочастотных сигналов. Импульсные последовательности с соответствующих отводов линии 3 поступают на входы блока 4, с выходов которого суммарные импульсные последовательности поступают на вторые входы соответствующих элементов И 5. Для каждого импульса на первом входе соответствующего элемента И 5 имеется импульс, совпадающий во...
Одночастотный приемник тонального сигнала вызова
Номер патента: 949845
Опубликовано: 07.08.1982
Автор: Кулаковский
МПК: H04Q 1/45
Метки: вызова, одночастотный, приемник, сигнала, тонального
...на отбое, плавным установлением на вызове и малыми колебаниями относительно среднего значения на сообщении.Пороговый блок 4 формирует порого-двый сигнал путем усреднения огибающейусредняющим фильтром б, задержки усредненного сигнала линией 7 задержкина время . , равное времени установления переходных процессов на выходеФНЧ 3, и усиления задержанного сигнала весовым усилителем 8 в заданноечисло раз.На выходе порогового блока 4 выделяется сигнал с уровнем логическойединицы, если выходной сигнал ФНЧ 3превышает выходной сигнал пороговогоблока 4, в противном случае выделяется сигнал с уровнем логического нуля.Обнаружитель составного сигналаотбоя-вызова осуществляет обнаружение 40ограниченного сигнала, в котором зауровнем логического нуля...
Устройство для определения параметров двухтональных сигналов
Номер патента: 987858
Опубликовано: 07.01.1983
Автор: Карпов
МПК: H04Q 1/45
Метки: двухтональных, параметров, сигналов
...осуществляется цикли 25 . 0 Щ=Д 5 РфО (+Ч+Я 5(П Ю 1+ Ч )где А,щи Ч - амплитуда, круговаячастота и начальная 30 фаза первого тональ-.ного сигнала;А,оЭ и М - амплитуда, круговаячастота и начальчаяФаза второго тональ ного сигнала;00(с,х)0 так как 02= +Еп ,0=0при этом в момент времени х строб"импульс с выхода определителя 9 моментов экстремумов проходит на пер вый и второй выходы блока 1 стробирования и поступает на вторые входыблоков 11-14 памятиПри этом на выходах первого ивторого блоков 11 и 12 памяти уста навливаются напряжения соответственно 0 = 0 = 0(г,х,Л) а на выходахтретьего и четвертого блоков 13 и 14устанавливаются напряжения 0= 04 == 0 ф(с), равные второй производной 50 входного сигнала в момент времениХВ момент времени 1;...
Приемник избирательного вызова с опорным сигналом
Номер патента: 1225046
Опубликовано: 15.04.1986
Авторы: Белопильский, Заркевич, Устинов
МПК: H04Q 1/45
Метки: вызова, избирательного, опорным, приемник, сигналом
...7 тактовых импульсов, В первой фазе каждогоцикла с выхода генератора 7 появляетсясигнал, устанавливающий реверсивный счетчик 556 в исходное состояние,Во второй фазе каждого цикла по командегенератора 7. поступающей на соответствующий вход коммутатора 5, коммутатор 5 подключает опорный сигнал к входу сложенияреверсивного счетчика 6,К началу третьей фазы цикла на его выходах появляется логическая комбинация единиц и нулей, соответствующая количествуимпульсов опорной частоты, насчитанному завремя второй фазы, С началом третьей фазыкоммутатор 5 отключает опорный сигнал отвыхода сложения реверсивного счетчика 6 исоединяет выход формирователя 3 фронтовс входом вычитания реверсивного счетчика 6,обеспечивая вычитание подсчитанного...
Устройство для разделения сигнала текстовых и иллюстрационных участков изображения
Номер патента: 1401651
Опубликовано: 07.06.1988
Авторы: Балькин, Кот, Сапунков
МПК: H04Q 1/45
Метки: изображения, иллюстрационных, разделения, сигнала, текстовых, участков
...6 нет перепада в ноль, так как реверсивный счетчик 4 не успевает заполниться,Следовательно, состоякие триггера 10не изменяется,При передаче иллюстрационногоучастка по истечении времени опустошения реверсивного счетчика 4 на выходе дешифратора 6 появляется ноль,что Приводит к изменению состояниятриггера 1 О независимо от вида сигнала на выходе сумматора-накопителя 8,Следующее изменение состояния триггера 1 О происходит через некотороевремя после начала передачи следующего текстового участка,При наличии сбоев (ошибок предсказания) в начале иллюстрационногоучастка опустошение реверсивногосчетчика 4 может затянуться на неопределенное время, Однако сумматорнакопитель 8 выдает кратковремекныйимпульс на выходе через...
Цифровой приемник многочастотной сигнализации
Номер патента: 1467795
Опубликовано: 23.03.1989
МПК: H04Q 1/45
Метки: многочастотной, приемник, сигнализации, цифровой
...приемник работает следующимобразом,В каждой цепи последовательно соединенные двухканальный коррелятор 1, квадраторы 2 и сумматор 3 служат для формирования величин, характеризующих наличиегармонических составляющих. Причем каждый двухканальный коррелятор 1 имеет амплитудно-частотную характеристику типаЯпх/х и настроен на одну из центральных частот. Значение величины на выходесумматора 3 зависит только от амплитуды ичастоты гармонических составляющих,Остальные блоки служат для принятиярешения о наличии составляющих. Первыйпороговый блок каждой цепи используетсядля определения области сильного или слабого входного сигнала. Выходы этих блоковсоединены с входами элемента ИЛИ 7. Такимобразом, если сработает один или несколько первых...

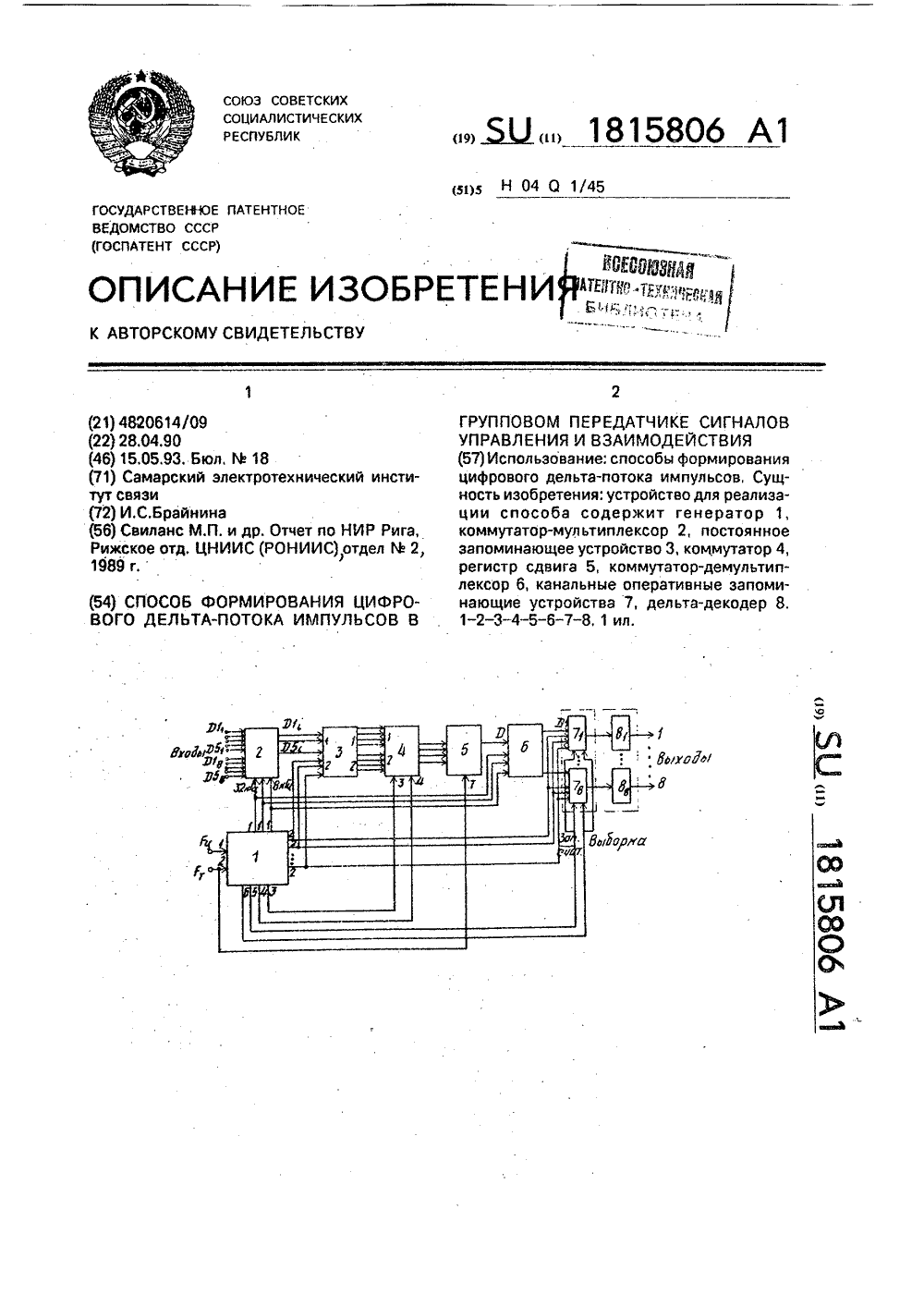

Способ формирования цифрового дельта-потока импульсов в групповом передатчике сигналов управления и взаимодействия
Номер патента: 1815806
Опубликовано: 15.05.1993
Автор: Брайнина
МПК: H04Q 1/45
Метки: взаимодействия, групповом, дельта-потока, импульсов, передатчике, сигналов, формирования, цифрового
...отсчетов одного знака, вызывающие быстрый рост шага с каждым очередным тактом Т = 1 Лк на величину Ь = 2. По мере роста шага Н(п) плотность потока четверок дельта- отсчетов одного знака начинает снижаться, рост шага постепенно замедляется, Наконец, наступает динамическое равновесие, при котором процессы роста и снижения шага приобретают равную интенсивность и взаимно компенсируются, Переходный процесс нарастания шага квантования в адаптивном дель 1 а-кодере завершается, при этом величина установившегося шага Куст и время установления оказываются прямо пропорциональными пиковой крутизне входного сигнала.Спад шага квантования после пропадания сигнала совершается в соответствии с алгоритмом 1 зкспоненциально с постоян 29ной времени т,...
