H04Q — Избирательные устройства

Номер патента: 412607

Опубликовано: 25.01.1974

Авторы: Баев, Дегт, Кравченко, Кубанский, Сельхозмашин

МПК: G06G 7/04, H04Q 3/42

Метки: многоканальной, печати, сигналов, телеизмерений

...импульсов на вход усилителей 3 импульсов печати. С выходов усилителей импульсов печати импульсы поступают на входы печатающего блока 4, где и фиксируется информация каналов, полученная в процессе измерения за определенный промежуток времени,Если замкнчты левый и средний контакты переключателей 7, то информация каналов будет отпечатана, т. е. печать будет включена, что и изображено на чертеже соответствующей надписью Вкл. со стрелкой, направленной влево. Если будут замкнуты средний и правый контакты одного, группы или всех гереключателей, то информация соответствующих каналов не будет отпечатана, т. е. печать таких каналов будет включена, Этому положению на чертеже соответствует надпись Выкл., со стрелкой, направленной вправо.Если все...

Номер патента: 413646

Опубликовано: 30.01.1974

МПК: H04Q 1/46

Метки: 413646

...5, следовательно, изменится и состояние ключей 3, 6, управляемых потенциалами с коллекторов транзисторов одновибратора: ключ 6 закрывается, ключ 3 от крывается,При открытом ключе 3 и закрытом ключе 6контур 2 перестраивается на частоту, равную приблизительно 800 гц. Ключ 3 остается в открытом состоянии до тех пор, пока на него 25 с одновибратора воздействует управляющийимпульс, длительность которого выбрана примерно равной максимально возможной длительности паузы зуммера Занято. При этом импульсные помехи, существующие в Зо паузах ввиду наличия селективного контура413646 Предмет изобретения Составитель Е. РомановаТехред 3. Тараненко Корректор Т. Добровольская Редактор В. Левятов Заказ 1217/1 б Изд,1223 Тираж б 78 Подписное ЦНИИГ 1 И...

Номер патента: 414757

Опубликовано: 05.02.1974

МПК: H04Q 11/02

Метки: 414757

...предлагаемом устройстве между выходом усилителя промежуточной частоты и входом фильтра нижних частот включен второй балансный преобразователь частоты, вто рой вход которого соединен с гетеродином.На чертеже представлена блок-схема устройства.Входные сигналы через фильтр 1 поступают на параметрический преобразователь ба ланского типа 2. На другой его вход попадает сигнал от гетеродина 3. В этом преобразователе частота входного сигнала преобразуется з напряжение промежуточной частоты.С выхода преобразователя 2 сигнал посту- зО пает на узкополосный фильтр 4, настроенный на одну из боковых полос выходного спектра преобразователя. От этого фильтра зависит основная избирательность устройства.Несмотря на высокую прямоугольность частотной...

Номер патента: 415832

Опубликовано: 15.02.1974

МПК: H04Q 1/46

Метки: 415832

...Таким образом, на выходе формирователя,начиная со второй посылки зуммера, выделчется последовательность прямоугольных импульсов, паузы между которыми и частично импульсы перекрываются управляющими цм пульсами первого одновибратора, а следовательно, подавляются помехи в паузах.Передние фронты последовательности импульсов запускают второй одновибратор 3 с длительностью выходного импульса, выбран ной примерно равной минимально возможной415832 едактор Т. Морозоиа с.".с, Г, 5 орисоиз Коросктоо 1, Торкии Подписио Заказ 1454/19 14 зде 66 Т,за:к 678 Ц 1.1:111 Гсс пирстисииого коитета Созеа М,ии: по;,с.иии и. оорстсииГ и открытиГ Москиа, Я, 1 ахиская исо., д. 4/5иографи 11, ии, Сапспоис, 2 длительности посылки зуммера занято, а задние...

Номер патента: 416900

Опубликовано: 25.02.1974

МПК: H04Q 3/47

Метки: 416900

...второго знака (реле 11 -20) и контакты этих реле, образующие дешифратор, Вход дешифратора соединен сь (т 1 - 1) контактами 1, - (т - 1), приемных элементов первого знака и с контактами 11, - 20всех приемных элементов второго знака. Каждый контакт приемного элемента первого знака, в свою очередь, соединен с группой па 10 раллельно соединенных контактов 11; - 20 огде т=1, 2, 3 (т 1 - 1) всех приемных элементов второго знака. Каждый из контактов11 - 20, всех приемных элементов второгознака, соединенный со входом дешифратопа,15 в свою очередь, соединен с контактами т 1, и(т 1+1);, где 1=1, 2, 3, , 10, приемных элементов первого знака, Каждый выход дешифратора соединен с отдельным штифтом в кроссировочном поле,20 Дешифратор одного знака...

Номер патента: 421145

Опубликовано: 25.03.1974

Авторы: Аронов, Тинтман

МПК: H04Q 3/64

Метки: групповой, распределитель, связи, телефонной

...вызывает необходимость установки канальных усилителей на выходе распределителя и необходимость снижения выходного сопротивления канала.Целью изобретения является повышение переходного затухания между каналами.Достигается это тем, что в каждом канале к выходу входного трансформатора с переключателем направлений подключена секция, состоящая из У коммутирующих ячеек, а входы выходных трансформаторов М канала подключены ко всем У-м коммутирующим ячейкам всех секций, кроме Л-й коммутирующей ячейки секции данного канала.На фиг. 1 изображена блок-схема предлагаемого распределителя; на фиг. 2 - схема одной коммутирующей ячейки.Схемы содержат входной трансформатор 1 с переключателем направлений; секцию 2; выходной трансформатор 3;...

Номер патента: 270861

Опубликовано: 05.05.1974

Авторы: Антипенко, Баркан, Голубев, Донецкий, Проектно

МПК: G01C 15/06, H04Q 11/04

Метки: 270861

...т исполнительных механизмов, которые могут управляться по гг линиям.Например, прн комбинационном избирательном способе где К - число отличительных признаков д -скретного сигнала, обычцо К=2.Число т можно также рассматривать, как количество сообщений, передаваемых по линиям управления.Предлагаемый способ отличается тем, что с целью увеличения количества управляемых исполнительных механизмов при постоянном числе линий управления для включения выбранного исполнительного механизма по определенным линиям управления передают сигналы в заданной для каждого механизма последовательности во времени, а для выключения механизма поданные ситцалы снимаю; в любой последовательности. сло линий, используемыхвления одним сполццтельццзмом.аемый...

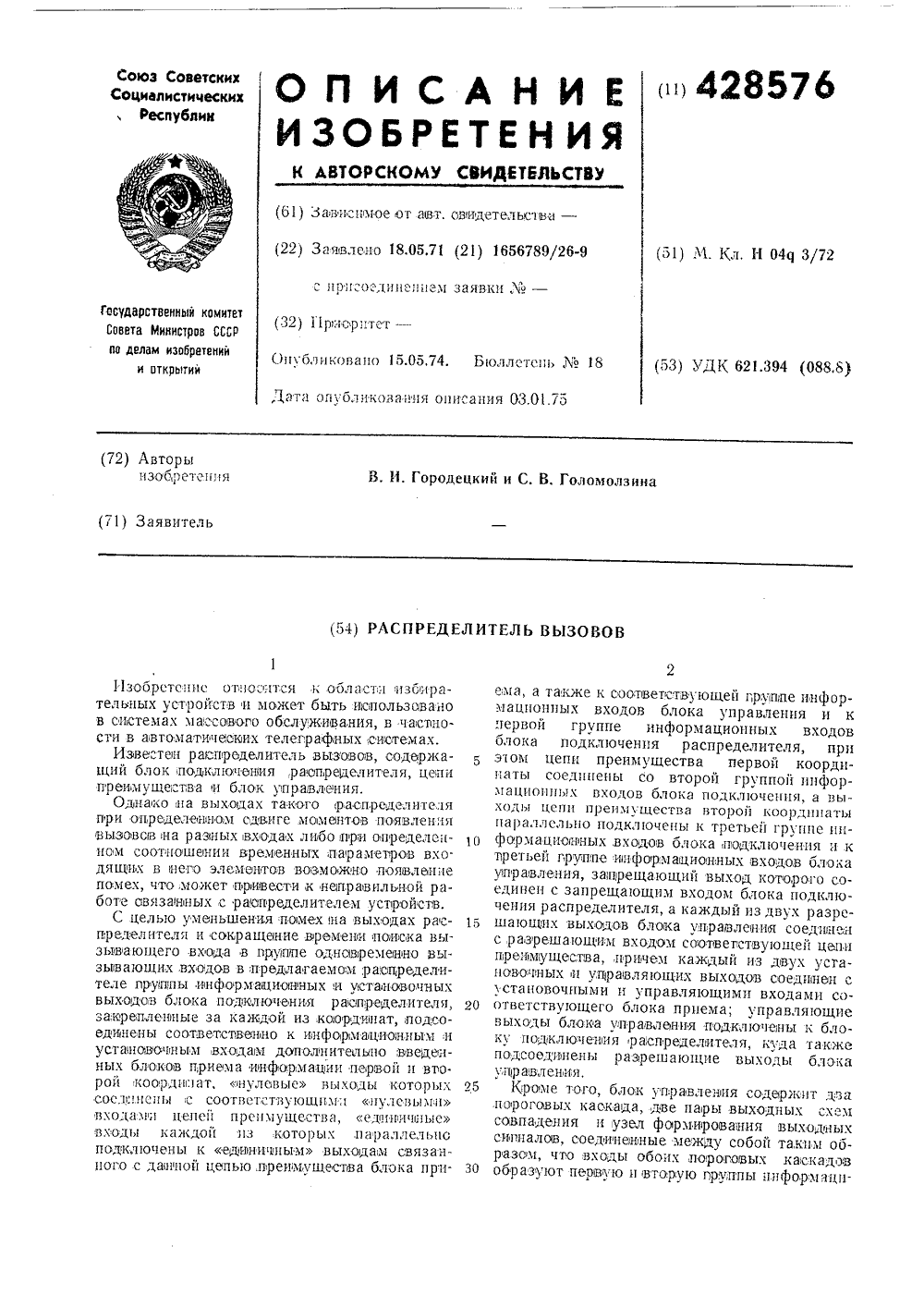

Номер патента: 428576

Опубликовано: 15.05.1974

Авторы: Голомолзина, Городецкий, Иэаб

МПК: H04Q 3/72

Метки: вызовов12, распределитель

...обоих блоков приема и пороговые каскады 21 ь 21 г блока управления находятся в исходном состоянии.Выходы схем совпадения 18, 18 г обоих блоков приема находятся в состояили 1, разрешая заспись ичнформации и эапрещая подквючение выходов пороговых каскадов к выходам, распределителя (через схемы совпадения 22 ь 22 г).Если однсщременоо на двух входах блока 1 (фиг. 2),появляются вызовы (логическая 1), то через схемы собнграния 6, и бс.выходов 5 10 15 20 2,5 30 36 40 50 55 60 65 а 11 и а, 1 поступает,на входы первой п,-ой запоминающих ячеек блока 2 ь Псскодь 1 ку,на вторые:входы входных схем еще подается логическая 1 со,схемы совпадевия 18 то на выходах входных схем,совпадения 16 и 16, появляются 1, под действием которых элементы памяти 15,н...

Номер патента: 428577

Опубликовано: 15.05.1974

Автор: Ивушкин

МПК: H04B 3/54, H04Q 9/16

Метки: команд, передачи, проводам

...через контакты 50 и шину х на ко(нтакт 124,реле (58.Устройст(во для пе(редачи когманд (по (проводам рассчитано на посылку шестидесяти трех комавд по о(днопровадной лини(и. В качестве второго провода,могут (быть иапользова(ны;нулевой провод трехфазной сети, рабочая земля ил,и оболочка,ка(беля, если;кома(нды посы. лаются (по вгилагм кабеля.П(ри не(кото(рсо( у(слгожнени(и схемы имеется возможность передать и пр(инять до четырех. сот деви 4 осто,пяти,команд по двухи(ро(водно 1( чи(нипПри(нци(п работы схемы услоя 4 ненного уст. ройства основан (на иепользо(ва(нии в(ремен(ных сдвигов фаз гмежду импульсами на(пряжения при шестифазном выцрягмлении трехфазного то,ка.Как (показано на графи(ке кривых с(ину. соидальных и...

Номер патента: 428578

Опубликовано: 15.05.1974

Авторы: Всесоюзный, Герасимов, Гущин

МПК: H04Q 11/02

Метки: многочастотный, селектор

...частотами, могут отличаться ца один тактовый импульс и содержать К+1; К+,2; К+3; ; К+С - 1 импульсов.Подключая к выходу счетчика 4 дешифратор б, можно получить выходы, иа которых появляется сцпнал через любое ч(исло тактовых импульсов.Работает селекто(р следующим об(разом.Си(цусо(и(дальный сигнал поступает иа вход порогового устройства 1 и в случае превышения им порога, установленного в устройстве 1, г 1 реобразуется в,не(м в после(дователыность нор. мирова(ц(ных импульсов аналоги гной частоты сл едоков а(н и я.Пер(выл им(пульсом последовательности запускается триггер 10 в блоке 2 управления. С выхода триггера 10 на один вход элемента 12 со(в(паде(ния прох(о(д(ит (сит(нал подпотовк(и. На другом входе элемента 12 присутствует...

Номер патента: 428621

Опубликовано: 15.05.1974

Авторы: Вольфрам, Дитер, Карл, Ностранна, Фритц

МПК: H04Q 3/42

Метки: коммутации, косвенным, управлением

...таким образох, его положение моино кон%ролировать с помощью указаиного специального спн 1 ала.Для каидаго,режима, работы (фиг. 1) показа(н только один едИЮствеиныйюровсд, по из- .А 5 тарому паступакют заказы. Если предусмотреть многие другие ус 1 ройства, через которые происходило бы,управление ренимам работы маркеров, то маино аравести дравада от этих утрои:тв яндивидуалыно к каждаму маркеру. 50 Но на эти дровода поступает однавременвс несколыио требсваний .к однаму и тому же маркеру для равных устройств, следовательно, удовлепворение лескольюих таких требований может быть обеспечено тем, что в одном мар кере происходит цикличесиий опрос требований, находящихся в очереди. Если характер требования установлен, то абслуо:ивается...

Номер патента: 429549

Опубликовано: 25.05.1974

Авторы: Евневич, Мазман, Якович

МПК: H04Q 3/52

Метки: he3abmchfsbix, выбора, канал, коммутатора, неисправных, переключения, рабочихканалов, резервный, соединений

...усилеппого пилот- сигнала, так что транзистор 21 остается запертым и положение коммутационных элементов 1 и 2 (см. фиг, 1) такое же, как и в первом сос. таянии.Третье состояние коммутатора сигналов соответствует частичному или полному соединению входных линий 3 с выходными линиями 5, причем адин из коммутируемых каналов це исправен, т, е. отсутствует сигнал на выходнои линии б. В этом случае отсутствует пилот-сигнал на входе схемы выделения проверочного сигнала 6 данной выходной линии б, а следовательно, отсутствует положительное напряжение на резисторе 19 (см. фиг. 2), отрицательное напряжение на резисторе 17 присутствует, так как па данную выходную линию 5 (см. фиг. 1) была скоммутирована одна из входных липин 3, При этом транзистор...

Номер патента: 436456

Опубликовано: 15.07.1974

Авторы: Берсенев, Городецкий

МПК: H04Q 3/04

Метки: абонентский, каналов, коммутации, комплект, систем, телеграфных

...10 и находится в рабочем состоянии до момента поступления по проводу приема сигнала стартовой полярности. К проводу передачи подключается источник напряжения стоповой полярности через схему И 6 и схему НЕ 7, в результате обеспечивается состояние передачи вызова в сторону абонентской установки. Это состояние сохраняется до тех пор,5 10 15 20 25 30 35 40 45 50 55 60 65 пока от абонентской установки не поступит сигнал подтверждения вызова.Блок занятости АК также остается в рабочем состоянии, получая сигнал с выхода блока переполюсовки через схему ИЛИ 14 и элемент памяти 13. Через схему НЕ 12 включается сигнализация 11 о повреждении абонентской линии или установки. При установлении повреждения абонентской линии или установки по проводу...

Номер патента: 439077

Опубликовано: 05.08.1974

Авторы: Конопко, Котенев, Стари

МПК: H04Q 9/04

Метки: 439077

...18 переключается, когда вырез в ступице оказывается против его зажимного контакта.На цилиндрической поверхности корпуса 1 имеется отверстие, в котором закреплена изоляционная колодка 19 с двумя пружинными скользящими контактами 20. Один из контактов постоянно замкнут с контактным кольцом 9 диска 7, а другой - с контактным кольцом 9 диска 16.В начальном полокении нажимной контакт микровыключателя 18 освобожден, так как под ним находится вырез ступицы 14; контакты 8 находятся между контактными секторами на изоляционных промежутках дисков 3 и 5; подпружиненный штифт 10 подняг рабочей поверхностью кулачка 12 и входит в зацепление с ребром 17 кольца.Работа синхронного контактного распределителя заключается в синхронном во времени...

Номер патента: 439943

Опубликовано: 15.08.1974

Автор: Мерзляков

МПК: H04Q 9/14

Метки: выделения, импульса, одиночного

...входу триггера 4, а его единичный выход - к одному из входов логического элемента И 5, другой вход которого соединен с выходом делителя 2.Выход логического элемента И 5 подключен к входу коммутационного элемента 6, управляющего опросом датчика 7. Сигнал с теле- метрического датчика поступает в линию свя зи 8, Шина сброса 9 подключена к делителю2 и нулевому входу триггера 4 и предназначена для возврата схемы в исходное состояние.Устройство для выделения одиночного им.пульса работает следующим образом.25 Последовательность импульсов по тактовой шине 1 поступает наделитель 2, который имеет коэффициент деления, равный номеру выделяемого импульса. После деления на это число на выходе делителя 2 появляется сиг. зО нал, поступающий на...

Номер патента: 458955

Опубликовано: 30.01.1975

Авторы: Денисенко, Пирогов

МПК: H04Q 1/36

Метки: многочастотных, приемник, сигналов

...сигналов ло авт св.376904, о т л и ч а ю щ и й с я тем, что, с30 целью повышения помехозащищенности, вве Известен приемник многочастоъных сигналов по основному авт. св. 376904, предназначенный для приема сигналов телефонного номера абопента, передаваемых многочастотным кодом.Слабая помехозащищенность такого приемника прои наличии на входе его речевых сигналов проявляется,в ложном выделении из речевого спектра составляющих, соответствующих истинным значениям частот сигналов номера, приема и выделении этих ложных знаков.Цель изобретения - повышение помехозапсищенности приемника многочастотных сигналов при воздействии на его вход речевых сигналав.Это достигается путем соответствующего подключения к приемничку многочастотных сигналов узла...

Номер патента: 459870

Опубликовано: 05.02.1975

Автор: Рей

МПК: H04Q 9/00

Метки: распределитель, релейный

...разомкнутый собственный контакт 14 и диод 2, а также через последовательно соединенные нормально разомкнутый контакт 15 предыдущего реле и нормально замкнутый контакт 16 реле, предшествующего предыдущему. Выходные сигналы снимаются с клемм 17 А, 17 через собственные переключающие контакты 181 А , 18 и 19 19 ь 19соответственно, нормально разомкнутые и нормально замкнутые контакты реле 1 1 соединенные с шиной 20 источника питания, который может быть общим или автономным,Работает предлагаемый релейный распределитель следующим образом.При подаче питания от источника питания по шинам 4 и 5 включается реле 1 которое своим переключающимся контактом 18 пропускает сигнал на клемму 17 замыкает свои нормально разомкнутые контакты 8 и 10 и...

Номер патента: 462313

Опубликовано: 28.02.1975

Авторы: Лящук, Охорзин

МПК: H04Q 9/16

Метки: вставок, выпадений, данных, информации, исправления, обратной, передачи, решающей, связью, системе

...связью с временным переспросом ц блокировкой приемника при обнаружении ошибки направлен лишь на обнаружение этого явления прц отсутствии комбинации запрос в момент блокировки ца входе приемной станцгппЦель изобретения - автоматическое устранение вставок и выпадений информации пз кодовой последовательности, поступающей к получателю сообщения.Для этого при обнаружении приемником одной станции выпадений Й+1 комбинации, где Й - время запаздывания информации в йрямом и обратном каналах, производится блокировка приемника одноц станции на 2 Й циклов работы. Передатчик одноц станции прекращает передачу сообщения из накопителя-повторителя и посылает к другой стаяции Й+ 1 комбинацию заетрос, а затем продолжает прерванную передачу. Другая станция...

Номер патента: 464978

Опубликовано: 25.03.1975

Автор: Гаклин

МПК: H04Q 1/46

Метки: приемник, сигналов, тональных

...следуюшнм ооразом.Входные сигналы усиливаются предварительным усилителем 1, выход, которого подкгпочсн к усилителю-ограничителю 2 и к де тектору 5, С выхода усилителя-ограничителя2 сигнал поступает на резонансный усилитель 3, Последнии выделяет сигналы только той частоты, па которую настроена его колебательная система. Выход резонансного уснли теля 3 подключен к усилителю постоянноготока с ключевым устройством 4, который обеопечивает,преобразование переменного напряжения в постоянное и усиление сигнала.При появлении на входе сигнала с частотой, совпадающей с рабочей частотой приемника, на вы:соде ключевого устройства 4 появляется потенциал, который поступает на один из входов схемы И 7, На другой вход с:семы И 7 поступает...

Номер патента: 465754

Опубликовано: 30.03.1975

Автор: Сыровников

МПК: H04Q 1/00

Метки: магистральной, приемное, систем, телемеханики

...устройств, поступают с линии связи на приемник 1, Импульс синхронизации, идущий по первому временному каналу, пройдя через приемник 1, с помощью переключателя 7, отключает реле 9 и одновременно запускает распределитель 6,465754 15 Изд,1442 Тираж 740 11 одпнсное Заказ 1987/1 Типография, пр. Сапунова, 2 В конце цикла работы распределителя 6 выдается сигнал завершения работы с первым контролирующим пунктом, поступающий на переключатель 7 для подготовки реле 9 и на схему И 10, Схема И к запуску не подготовлена и сигнала на ее выходе не будет. Затем этот цикл работы повторяется при работе со вторым контролирующим пунктом.Таким образом будет происходить работа до тех пор, пока не опросятся все контролирующие пункты. Далее будет...

Номер патента: 465755

Опубликовано: 30.03.1975

Авторы: Володенок, Поляков

МПК: H04Q 3/04

Метки: одночастотный, приемник, сигнала, тонального

...4 усиливают и ограничивают синусоидальный сигнал, формируя переменное напряжение прямоугольной формы с частотой 15 принимаемого синусоидального сигнала. Таккак для резонансной (сигнальной) частоты параллельный контур представляет собой активное сопротивление, то на выходе усилителей 2 и 4 полуволны напряжения прямоуголь ной формы У и 1/4 сдвинуты точно на 180(фиг, 2 а). Поэтому транзистор 3 открыт в течение первого, а транзистор 5 - в течение второго полупериодов синусоиды Р сигнальной частоты. Напряжение на конденсаторе 7 рав но нулю и исполнительное устройство 9 срабатывает, регистрируя наличие сигнала.Если на вход приемника поступает ток счастотой, большей или меньшей сигнальной, то напряжение на выходе резонансного усилиЗо теля 1...

Номер патента: 470089

Опубликовано: 05.05.1975

Автор: Денисов

МПК: H04Q 5/10

Метки: вызова, приемник, сигнала

...микротелефонной трубки или при наличии шунта на линии через приемные элементы формирователя начинает протекать постоянный ток, подготавливающий формирователь к приему импульсов сигнала вызова.При наборе номеронабирателем номера, соответствующего посылке сигнала вызова, на выходе формирователя появляются прямоугольные импульсы, Передним фронтом первого импульса запускаются генератор калиброванной длительности 5 и схема измерения длительности импульсов 9, Генератор 5 подает управляющий сигнал на селектор 2, который подключает счетчик импульсов 3 к выходу формирователя 1. Импульсы, поступающие с формирователя 1 на счетчик 3, фиксируются счетчиком в течение времени выдержки генератора. Если за это-время на счетчик придет количество...

Номер патента: 470937

Опубликовано: 15.05.1975

Авторы: Денисенко, Пирогов

МПК: H04Q 1/36

Метки: многочастотных, приемник, сигналов

...интервала между сигналами че рез формирующий триггер и другие схемы совпадения, на вторые входы которых подана другая тактовая последовательность импульсов, сдвинутая относительно первой на 180 и равная ей по частоте. 3 Изобретение относиустройствам.По основному авт.приемник многочастотначенный для приеманомера, передаваемыхОднако в известномние длительности сигиними осуществляетсяимпульсов в течение вла и его интервала, пложного числа импулкочастотных помех насигнала. авлена блок-схех сигналов,из усилителя 1 с автокой усиления, полосовых в 3, вентилей 4, триггетки информации, схем тельных схем 8, многоой схемы 9, инвертора 1 и 12, формирующего адения 14 и 15, анализасигнала, анализатора сигналами и дпфферен470937 ираж 74 д. М 14...

Номер патента: 474955

Опубликовано: 25.06.1975

Авторы: Борисов, Гавриленко, Макаров, Чесноков, Чиненков, Щербаков

МПК: H04Q 1/46

Метки: дискретной, информации, разделения, речевых, сигналов

...речевого сигнала на блок 1 спектр сигнала расширяется до 6,8 кГ 8, фильтр верхних частот 2 отрезает частоты ниже 0,8 кГ 8. Далее преобразованный сигнал поступает на фильтры 3 и 5. На выходе режекторного фильтра 5 часть спектра заграждается, а на выходе фильтра 3 имеется узкополосный спектр. После детектирования сигналов детекторами-интеграторами 4 и 6 и вычитания результатов в блоке 7 на его выходе получают напряжение такой полярности, которая соответствует превышению уровня на выходе детектора-интегратора 6 над уровнем на выходе детектора-интегратора 4, т. е. получают информапию о появлении речевого сигнала на входе. Допустим, что на вход устройства поступил дискретный фазоманппулированный сигнал, спектр которого возводится в...

Номер патента: 476711

Опубликовано: 05.07.1975

Автор: Гринбаум

МПК: H04Q 3/46

Метки: атс, входящей, нагрузкой, управляемых, эвм

...путе опроса комплектов соединительных линий.При использовании этого способа необходим одновременный постоянный контроль за оольшим количеством линий.Цель изобретения - уменьшение числа контролируемых соединителыгых линий.Предлагаемый способ отличается тем, что блокируют часть исправных свободных соединительных линий и снимают сигнал недоступности при их занятии, причем число свободных соединительных линий поддерживают постоянным до тех пор, пока имеются лицин, отмеченные недоступными.Предлагаемый способ применяют следующим образом.В вычислительную машину, управляющую квазиэлектронной АТС, вводят данные о порядке использования соединительных линий.Иа исходящий конец некоторого числа свободных исправных соединительных линий специально...

Номер патента: 478456

Опубликовано: 25.07.1975

Автор: Шмидель

МПК: H04Q 11/02

Метки: 12-канальная, группа, первичная, систем, уплотнения, частотных

...трактов - цепи передачи и приема.1 бОднако известное устройство имеет неидентичные характеристики предгрупповыхтрактов при ограничении выбора техническйх решений по трехканальной группе.Цель изобретения - обеспечение иден,тичности характеристик предгрупповыхтрактов и упрощение оборудования,Для этого в предгрупповом трактеустройства цепь передачи выполнена в ви-де последовательно соединенных предгруп 2тра и преобразователя передаприема - в виде последовательных предгрупповых фильтра,теля, а также НЧ-фильтра и 113Бчастотами 204, 216, 228 и 240 кгц,Наприеме частотного преобразования произ-водятся в обратном порядке. Для об аэования предгруппового тракта на передаче см. фиг. преобразова тель 2 с несущей частотой 120 гц преобразует...

Номер патента: 482026

Опубликовано: 25.08.1975

Авторы: Бобов, Ян

МПК: H04Q 3/495

Метки: передачи, сообщений, утройство

...сигнала "Занятие" в информационный регистр 8 и через элемент ИЛИ 6включает управляюций блок 3 на передачу.Управлявший блок 3 записывает в сикхронизирующий регистр 2 комбинацию синхронизации и, включив модем 4, запускаетустройство для передачи сообщений, Синхронизируюций 2 и информационгьй 8 регистры, работая с управляющим блоком 3,формируот кодовую последовательность сигнала Занятие", представляющую сумму помодулю два реккурентных последовательностей кодовых комбинаций синхронизациии сигнала Занятие", Кодовая последовательность сигнала "Занятие" модулируетсяв модеме 4 и поступает через шины 20и 21 в линию, Отработав 50 мсек, сигналом из управляющего блока 3 устройстводля передачи сообщений останавливается ипереводится в режим...

Номер патента: 482914

Опубликовано: 30.08.1975

Авторы: Биндер, Будневский, Угер

МПК: H04M 3/50, H04Q 1/46

Метки: двухчастотный, набора, приемник, томальныхсигналов

...нормализации 1, представляющим собой устройство с переменным коэффициентом усиления и линейной амплитудной характеристикой. Уровень сигнала на выходе устройства нормализации 1 остается постоянным при изменении входного сигнала в большом динамическом диапазоне.Благодаря тому, что нормализуется и полезный и защитный сигнал, соотношение защитного и полезного сигналов не зависит от уровня. С выхода устройства нормализации 1 сигнал одновременно поступает в каналы 6, 7 и в каналы защиты 2.Полосовые фильтры 8 и 9 выделяют сигнал соответственно первой и второй частот, Режекторные фильтры 3 и 4 задерживают сигнал, находящийся в области спектра указанных первой и второй частот.Подавление полезного сигнала защитным происходит в схемах...

Номер патента: 482919

Опубликовано: 30.08.1975

Авторы: Епифанов, Кузнецов

МПК: H04Q 1/00

Метки: кабеле, опознавания, проводников

...устройство работает слещим образомМонтируемые проводники произвольнопаиваются на вводных устройствах статмонтируемого оборудования 1, с помощьюктрических зажимов подключается прогмная цепь 3 из последовательно встрвключенных диодов так, что каждый посющий проводник отделяется от предыдудиодом, причем полярности диодов, вклных в последовательную цепь чередуВторым, концом проводники произвольноключаются к электрическим клеммам рКаждая электрическая клемма соединедвумя разнополярными матрицами 5 и б, оименные выходы которых соединены междбой через соответствующие индикаторныепы ряда 10 или 11 и через разделителдиоды 12 с клеммой 8 источника перемен482919 тока. Вторая клемма 9 источника переменного тока соединена с щупом 7....

Номер патента: 482920

Опубликовано: 30.08.1975

Авторы: Михайлов, Юргенсон

МПК: H04Q 3/04

Метки: амтс, дальней, каналам, ручных, связи, сопряжения, станций, телефонных

...сигналов нальный выход подключен к ов управления. деиствия подсоединены к каналам дальнеи связи и к канальному комплекту 1, Исходящий регистр 5 включен параллельно канальному комплекту 1 и соединен с ручной телефонной станцией шиной б набора номера и с канальным комплектом 1. Связь исходящего регистра с каналом дальней связи осуществляется через генератор 7 и приемник 8 сигналов управления. Устройство работает следующим образом.Декадные импульсы,по шине набора номера поступают в фиксаторы исходящего регистра, По приему последней цифры номера исходящий регистр подает в канальный комплект 1 сигнал посылки вызова на АМТС при помощи генератора сигналов взаимодействия. Приемник сигналов взаимодействия фиксирует подтверждение приема...
