H04Q — Избирательные устройства

Номер патента: 748912

Опубликовано: 15.07.1980

Авторы: Козловска, Озолиня

МПК: H04Q 3/06

Метки: избирательное

...1. В результате сложения возбуждаются информационные выходы сумматора причем каждый иэ них соответствует сумме входов одного селектора 3 сигналов. Информационные входы включены в блок 2 коммутации, который выполняет функцию блока подготовки выбора. Каждый выход этого блока соединен с вторыми входами элементов И б соответствующего селектора сигналов. Выходы блока 2, выполняющего функции блока подготовки выбора, подготавливают срабатывание определенных элементов И. Одйовре- менно с появлением сигналов на информационных выходах сумматора 1 в ре зультате сложения входов каждого блока 2 сигналы возникают и на выходах посылки регистрации требований сумматора. Выходы посылки регистрации требований соединены с блоком 4 уп равления. Блок 4...

Номер патента: 748913

Опубликовано: 15.07.1980

Авторы: Перцов, Поташ, Смушкович

МПК: H04Q 3/18

Метки: автоматической, коммутации, системы, сканирующее

...раз опознавания по второму входу и установку блока .9 адресного опроса по первому входу, Занятый анализатор 5команд управления запускается блоком 2 управления по второму входучерез определенные временные интервалыпорядка 5 мс. При установке блока 6 установки времени устанавливается также счетчик 7 времени. Рассмотрим работу анализатора 5 команд управления при поступлении сигнала "запуск" по второму входу. При;этом содержимое счетчика 7 времениуменьшается на единицу, если счетчик 7 времени не обнулился, работаанализатора 5 команд управления наэтом заканчивается. Пусть на счетчик7 времени пришло столько запускающихсигналоз, что он, наконец, обнулился,тогда на его выходе появится сигнал,говорящий о том, что наступил моментопознавания....

Номер патента: 766041

Опубликовано: 23.09.1980

Автор: Трест

МПК: H04Q 1/36

Метки: импульсов, прямоугольных, формирователь

...21.На вход формирователя подают импудь сы, сформированные контактами номеронабирателя и искаженные в результатевоздействия, например, искрогасящейКС-цепи, .Формирователь прямоугольных импульсов работает следующим образом,При размыкании контактов номерона,бирателя ток в резисторном делителенапряжения уменьшается до нуля (на40фиг. 2,а изображена форма тока в абонентской линии при наборе цифры 2",соответствующая малой длительностифронтов и срезов и, соответственно, .незначительной величине систематическойсоставляющей погрешности; на фиг. 3 -форма тока в абонентской линии, соответствующая большой длительности.фронтов и срезов и, соответственно, боль.шой величине систематической состав 50ляющей погрешности),Все последующие временные...

Номер патента: 766042

Опубликовано: 23.09.1980

Автор: Мерзляков

МПК: H04Q 9/14

Метки: датчиков, информационных, опроса

...первого импульса на вход первого регистра4 сдвига, При приходе первого импульса 15на первом разряде регистра 4 появляется сигнал, который поступает на входпереключателя 7, подсоединенного к первому разряду. Переключатель 7 имеетчисло выходов, равное числу разрядов 20счетчика 3, подлежащих пересчету, Пропустив первый импульс, блок запуска 6закрывается до очередного цикла опроса,так как приводится в исходное состояниеИмпульсом сброса с шины 12. Начиная25Каовторого, счетчик 3 начинает считатьИмпульсы, число которых определяетсяего настройкой с первого регистра 4 череэ переключатель 7. ОдновременноПервым импульсом запускается регистр 5, 30который подключает первый опрашиваемыйинформационный датчик 10, для которогосчетчик 3 начинает счет...

Номер патента: 768015

Опубликовано: 30.09.1980

Автор: Снежко

МПК: H04Q 3/04

Метки: приемник, сигналов, тональных

...поступают на сброс счетчика 13, на первый элемент И 3 для получения сигнала единичного состояния триггера 7, на второй элемент И 4 для получения сигналав нулево состояния триггера 7 и через блок10 задержки на сброс триггера 7. Импульс с элемента И 3 соответствует наличию тональной частоты в заданной полосе на входе приемника, а импульс с второго элемента И 4 соответствует отсутствию тональной частоты в задуной полосе на входе приемника.Импульсы с первого элемента И 3 накапливаются первым счетчиком 8 и сбрасывают счетчик 11. Импульсы с элемента И 4 накапливаются счетчиком 11 и сбрасывают счетчик 8. Таким образом, счетчиком 8 фиксируется дискретно длительность непрерывной тональной посыЛки, а счетчиком 11 фиксируется...

Номер патента: 768016

Опубликовано: 30.09.1980

Авторы: Белманис, Гальперин, Иванов

МПК: H04Q 3/48

Метки: автоматической, информации, квазиэлектронной, передачи, станции, телефонной

...блок 7 блок 8 анализа адреса с дешифратором 9, блок 10 передачи информации.Устройство передачи информации для квазиэлектронной автоматической станции работает следующим образом.В исходном состоянии, когда отсутствуют сообщения от ЭВМ, выходы блоков 8 и 10 закрыты, Поэтому в случае возникновения помех не происходит изменения состояния периферийных управляющих блоков 4, а следовательно, и связанного с ними оборудования линейных комплектов 6 и коммутационного блока 7. В режиме работы с выхода ЭВМ поступает сообщение по адресной шине 2 об адресе одной из групп, Дешифратор 9 идентифицирует адрес группы и с дополнительного выхода блока 8 поступает сигнал, разрешающий передачу адреса во вторую ступень адресной шины 11. Блок 8 усиливает...

Номер патента: 772510

Опубликовано: 15.10.1980

Автор: Жак

МПК: H04Q 11/04

Метки: временным, передачи, сигналов, уплотнением

...буФерном накопителе.Порядок считывания и записи опре деляется импульсами с тактового генератора 3, который синхронизируется сигналами, поступающими с линиисвязи. Один из этих сигналов с частотой следования 20, 480 мГц опре О деляет числовой дебит модульногоэлемента коммутации, другой с.частотой следования 8 мГц определяет частоту нарастания растра. Тактовый генератор 3 также управляет работойблока считывания 4 и блока записи 5.Блок считывания и блок записи могут быть выполнены в виде уножителей, на одни входы которых поступает сигнал адреса входа (выхода),а на другие входы - сигнал считывания (записи) с соответствующего блока управления.В устройстве для каждой линиисоединяют восемь бинарных элементов образца слова с двумя бинарными...

Номер патента: 773962

Опубликовано: 23.10.1980

Автор: Угнивенко

МПК: H04Q 5/14

Метки: вызывного, сигнала, станции, телефонной, формирования

...пока ца входе блока 3 выдержки времени присутствует запус кающий сигнал. Работу всего устройства рассмотрим в течение одной секунды, так, как во время паузы работает только задающий генера. тор 1 и блок 4 формирования синхроимпульсов. Как только на входы первого 6 и второго 7 элементов И поступит разрешающий сигнал, 2 О ца выходах этих элементов И начнут появлять. ся импульсы, равные по длительности времени совпадения импульсов на их входах. Эти сигналы поступают с выхода задающего генератора 1. На выходах первого 6 и второго 7 элементов И сигналы равны длительности импульсов зада. ющего генератора 1 с паузами между ними,Под воздействием импульсов с выходов пер. вого б и второго 7 элемецтов И в выходной обмотке 11 трансформатора...

Номер патента: 777856

Опубликовано: 07.11.1980

Авторы: Диденко, Ляшенко, Перекопный, Черепаха

МПК: H04Q 3/02

Метки: дискретных, селекции, сигналов

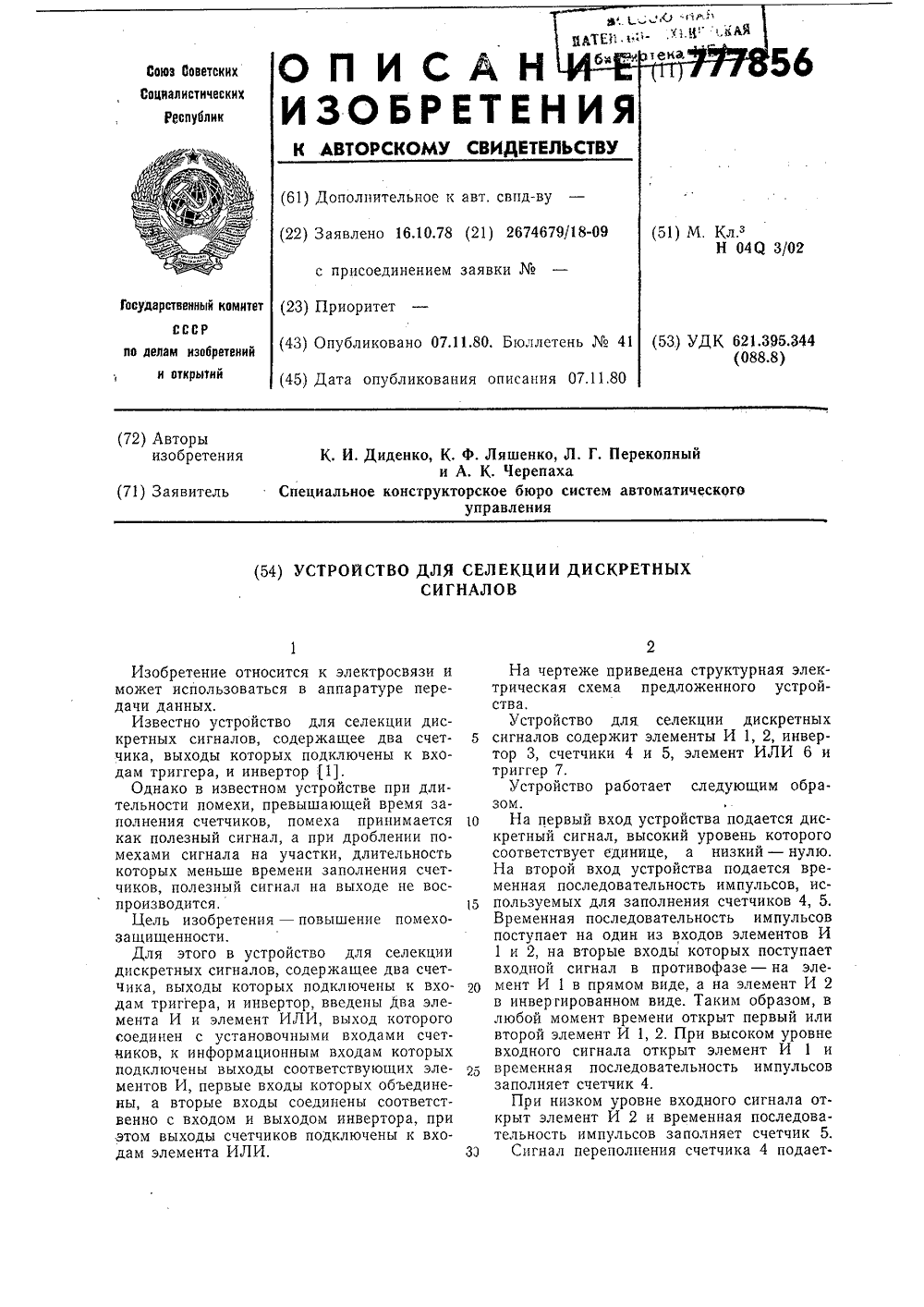

...последовательность импульсов поступает на один из входов элементов И 1 и 2, на вторые входы которых поступает входной сигнал в противофазе - на эле мент И 1 в прямом виде, а на элемент И 2в инвергированном виде. Таким образом, в любой момент времени открыт первый или второй элемент И 1, 2. При высоком уровне входного сигнала открыт элемент И 1 и 2- временная последовательность импульсовзаполняет счетчик 4.При низком уровне входного сигнала открыт элемент И 2 и временная последовательность импульсов заполняет счетчик 5.33 Сигнал переполнения счетчика 4 подает777856 Формула изобретения Составитель В, Маврин дактор Н. Тимонина Текред А. Камышиикова Корректор С ХелемИзд.532 Тираж 729 Подписносударственного комитета СССР по делам изобретений...

Номер патента: 777857

Опубликовано: 07.11.1980

Авторы: Кравченко, Лехмус

МПК: H04Q 5/04

Метки: линейного, селектор, управляющего

...А. Камышникова Корректор О, Тюри Заказ 2533/11 Изд.579 Тираж 729НПО Поиск Государственного комитета СССР по делам изобрет113035, Москва, Ж, Раушская наб., д. 4/5 Подписноеи и открытий ипография, пр. Сапунова,ГО йаПряжЕНйя У(Унзб( У 1 (ГдЕ 1 У, и У - напряжения срабать 1 вания первого и второго пороговьй элементов 2, причем У,- У 2) открывается второй пороговый элемент 2, и напрйжение на резисторе 8, образующееся за счет протекания стабилизированного тока через второй ;табилизатор 6 тока, второй пороговый элемент 2 и второй резистор 8, прикладывается к управляющему входу второго электронного ключа 4, который открывается, и НаПРЯжЕНИЕ Унзб ПРИКЛаДЫВаЕтСЯ К НаГРУ- зочному элементу 9,При увеличении напряжения, подаваемого по линии от...

Номер патента: 780230

Опубликовано: 15.11.1980

Автор: Азаров

МПК: H04Q 5/18

Метки: автовыбора, радиоканалов

...работой второго переключателя 9 осуществляется с помощью первого переключателя 8, причем частота переключения,обеспечиваемая первым переключателем8, в К раэ больше частоты переключений распределителя 3, управляющегоработой переключателя каналов 2, т.е,за время анализа одного канала осуществляется К циклов смены тактовыхчастот. 65(9 Тактовые импулъсы с выхода второго переключателя 9 поступают на тактовый вход дешифратора 7 и обеспечивают продвижение записанной в нем информации. Причем, скорость продвижения информации в зависимости от переключаемых тактовых частот постоянно меняется.Импульсные последовательности, соответствующие адресным признакам каждого канала,(смена кодовых последовательностей в дешифраторе обеспечивается...

Номер патента: 786065

Опубликовано: 07.12.1980

Автор: Азаров

МПК: H04Q 9/00

Метки: коммутации, коммутируемой, связи, сети, узла, управляющее

...каналов. При отсутствии свободных каналов вданном направлении блок 5 осуществляетвыбор обходного направления и выдачу кода направления в блок 11 управления. Последний, при наличии свободных каналов вданном направлении, обеспечивает установление соединения к входящей станции.В режиме анализа принимаемой информации блок 2 анализа принимаемой информации, подключенный к выходу регистра 1приема-передачи, выделяет сигналы коррекции матрицы поиска и маршрутной матрицыи транслирует их в блок 6 поиска. По этимсигналам в блоке 6 производится коррекцияматрицы поиска. Сигналы коррекции маршрутной матрицы через блок 6 транслируют. ся в блок 5 выбора соединительных путей,где производится коррекция маршрутнойматрицы,Рассмотрим работу устройства в...

Номер патента: 786066

Опубликовано: 07.12.1980

Авторы: Будим, Грицутенко

МПК: H04Q 9/12

Метки: вызова, селективного

...импульсами генератора 1, формирует М-последовательность, которая подается на вход модулятора 4.Сдвинутая на определенное (в зависимости от номера абонента) целое число двоичных знаков последовательность через переключатель 3 поступает на второй вход модулятора 4. В модуляторе 4 несущие частоты ге-: нераторов 5 и 6 одновременно модулируются соответственно основной и сдвинутой М-последовательностями.На приемной стороне с помощью фильт. ров 8 и 9 и детекторов 10. и 11 происходит разделение и выделение основной и сдвинутой М-последовательностей из кодовой комбинации, которые поступают на входы ключей 12 и 13, на другие входы которых поданы сигналы соответственно с регистров 14 и 15, Генератор 21, управляемый блоком 20, формирует...

Номер патента: 786067

Опубликовано: 07.12.1980

Авторы: Голомшток, Морозов, Ольконе, Тимофеев

МПК: H04Q 11/04

Метки: взаимодействия, приемо-передачи, сигналов

...каналов СУВ отсутствуде Передача оперативная информация из ют (программы искания для целей контроля блока 3 сопряжения передается в блокобычно составляют 10 ой от объема прог- передачи и далее в соединительную линию; рамм контроля), суммарное время контроля по команде Прием информация из блока по сравнению с прототипом уменьшится в 2 приема поступает в блок 3 сопряжения, а ,7 раза. Кроме того, дополнительный эфзатем в устройство управления. При поступ фект от использования изобретения состоит ленин от блока 3 сопряжения команды Конт- в том, что отсутствие программ искания для роль выполняются следующие действия; целей контроля уменьшает затраты на разоперативная информация, хранимая в 1 о работку программного обеспечения и на объблоке 1...

Номер патента: 788446

Опубликовано: 15.12.1980

Автор: Мастеров

МПК: H04Q 3/04

Метки: звенном, искания, коммутационном, поле

...напряжения, 3На чертеже приведена структурная электрическая схема предлагаемого устройства искания.Устройство искания в и-звенном коммутационном поле содержит шнуровой комплект 1 с цепями 2 и 3 удержа ния и включения соответственно, блок 4 проключения, состоящий из последовательно соединенных между собой и обмоток реле 5 проключения и соответствующих им замыкающих групп кон тактов и.и диодов б, блок 7 формирования импульсов проключения, состоящий иэ и транзисторов 8 и стабилизаторов 9 напряжения, оконечный комплект 10. 20Устройство работает следующим образом.Для прохлючения щнурового комплекта 1 и оконечного комплекта 10 в шнуровом комплекте срабатывает цепь 2 3 включения и на выход выдается напряжение включения. Елок 7...

Номер патента: 788447

Опубликовано: 15.12.1980

Авторы: Олеринский, Рытов, Хамко, Цакоев

МПК: H04Q 9/14

Метки: выбора, информационных, каналов

...1 в разрядах маски означает, что соответствующие каналы подлежат выбору., В поле каждого слова Я блока 2 оперативной памяти заносится константа в . количество 1, содержащихся в поле маски всех слов, адреса которых меньше адреса данного слова.В результате обращения к блоку 2 оперативной памяти из него считывается содержимое требуемого слова. Разряды поля маски поступают на блок 5 выделения. На этот же блок 5 с блока 1 приема информации поступают млад-Ю шие разряды кода адреса, определяющего номер разряда поля маски. Блок 5 выделения выделяет соответствующие разряды поля маски считанного слова, которые поступают в счетчик б. Счет чик б формирует двоичный код, соответствующий числу 1 в выделенной части считанного слова. Этот двоичный...

Номер патента: 794775

Опубликовано: 07.01.1981

Авторы: Мхитарьян, Тихомиров, Ховен

МПК: H04Q 9/00

Метки: выбором, динами-ческим, коммутационное, маршрутов, установлениясвязи

...вызывающего абонента записывается в регистр 2 и далее в дешифратор 10.С одного из выходов дешифратора 10 поступает сигнал в блок 7, где формируетсякод направления передачи ца основаниианализа соответствующей строки матрицы,содержащейся в блоке 7. Блок 3, исходяиз сформированного кода, управляет коммутацией в блоке 1, определяя свободнуюлинию в выбранном направлении. При отсутствии такой линии в блок 7 поступаетсигнал на поиск следующего направленияи т, д,При отсутствии в блоке 1 рельефа (соответствующая строка матрицы равна нулю) предпочтительное направление передачи определяется в блоке 6, содержащемсправочник с информацией о состояниивсех направлений связи сети, которая доставляется в блок 1 посредством СК и непосредственно с...

Номер патента: 801320

Опубликовано: 30.01.1981

Авторы: Полковский, Самарский, Юрков

МПК: H04Q 3/04

Метки: вызова, приемник, тонального

...элемента 23 И и вызов с часто той Г не Фиксируется. В этом случаепри поступлении с выхода нуль-детектора 4 метки заднего фронта сигналавызова перебрасывается первый триггер 5 и счетчик 7 сбрасывается внулевое состояние.Если частота Г соответствуетвыбранной частоте вызова, то импульсс выхода первого элемента 23 И черезвторой элемент 28 ИЛИ поступает напервый вход третьего триггера 29.Последний перебрасывается и подаетотпирающий потенциал на третий входвторого элемента 27 И, а также напервый вход счетчика 30, Последнийначинает счет тактовых импульсов,поступающих с выхода генератора 6.Одновременно с выхода первого элемента 23 И подается потенциал на первый вход второго триггера 25Последний перебрасывается и с его выхода р поступает...

Номер патента: 809664

Опубликовано: 28.02.1981

Авторы: Ерохин, Козлов

МПК: H04Q 1/46

Метки: вызова, приемник-генератор, тонального

...не со.держит вне полосы пропускания всплесков, анеравномерность характеристики в полосе незначительная.При включении переключателя 4 вход 13отключается, параллельно конденсатору 10через замкнутые контакты подключается конденсатор 12, резистор 7 закорачивается, анеинвертированный выход усилителя 1 подключается к общей шине.Закорачивание резистора 7 уменьшает затухание блока 2, конденсатором 10 осуществляется настройка приемника. генератора на частотугенератора, которая в данном случае большечастоты, на которую настроен приемник, аподключение неинвертированного выхода уси.лителя 1 к общей шине обеспечивает увели.чение необходимого для самовозбуждения усиления усилителя 1. Все это обеспечивает на вы.ходе 14 устойчивое колебание...

Номер патента: 809665

Опубликовано: 28.02.1981

Авторы: Вольфовский, Здоровцов, Курдюмова, Левит, Серов, Федосов

МПК: H04Q 3/04

Метки: набора, приемник, тонального

...тонального набора.Приемник содержит усилитель-ограничитель1, ВС-фильтр нижних частот 2, электронныйключ 3, триггер Шмидта 4, элемент И 5,Приемник тонального набора работает следую.щим образом,Входной сигнал усиливается, выпрямляется,ограничивается усилителем-ограничителем 1 иподается как на электронный ключ 3 с равнымзамедлением на открывание и закрывание, равным 15 мс, так и на ВС.филыр нижних частот2. Частота среза ФНЧ 1000 Гц с крутизной ха.рактеристики в переходной области 40 дБ/октаву. После ВС-фильтра нижних частот 2 вып.рямленный и ограниченный речевой сигнал по.дается на триггер Шмидта 4 с задержкой на.опускание 30 мс. Задержка выбрана так, чтопри прохождении нижней частоты 300 1 ц речево.го сигнала триггер Шмидта 4 всегда...

Номер патента: 809666

Опубликовано: 28.02.1981

Авторы: Азаров, Манякин

МПК: H04Q 5/04

Метки: адаптивное, вызывное

...или посторонних) и отсутствии вызывных сигналов им.пульсы синхронизации с выхода блока 3 непоступают, и бистабильный элемент 12 находится в одном и том же устойчивом состоянии(исключение составляют только помехи, структура которых конгруэнтна структуре вызывныхсигналов, однако вероятность появления такихпомех по сравнению с шумовыми достаточномала) . Напряжение бистабильного элемента 12, состояние которого в данном случае определяетсяотсутствием импульсов синхронизации, прикладывается к первому входу элемента И 13,на второй вход которого поступают импульсыс первого выхода делителя 9. Поступление ихпроизводится через промежутки временит=1 п 41) т где о - максимальное количествоследующих подряд импульсов одной полярностив вызывных...

Номер патента: 810095

Опубликовано: 28.02.1981

Авторы: Осмо, Стаффан

МПК: H04Q 3/52

Метки: абонентами, вмультиплексной, временногоразделения, между, распределения, речевойинформации, системе

...или исходящей системе 12 и 13. Каждьщ иэ информационных каналов входящей системы 12 предройств с пословной выборкой блоков 2, которые расположены по группам, Служебные сло. ва, приходящие по линии передачи с номером тх = 1; и информационные слова, приходящие по линии передачи с номером т х = 2, накал. ливаются в блоке 2, образуя запоминающую 15 грутшу 64, содержимое которой предназначается для исходящей линии передачи с номером Кх = 1, Для адресации блоков 2 по определенным прзвилам.и по циклам вовремя ввода информационных слов с цомощью синхронизирующих импульсов, опреде. ляемых с помацью объединенной в группы входящей системы 12, используются известные технические приемы,Временной каскад 1 содержит также блоки 3, каждый иэ которых...

Номер патента: 811504

Опубликовано: 07.03.1981

Авторы: Духовской, Журавский

МПК: H04Q 1/46

Метки: homepa, многочастотный, набора, приемник, сигналовтастатурного

...выход частотного корректора 15, тем самым прекращается компенсация сигнала на частоте зуммерного сигнала. Ответ станции и операционный усилитель 14 с резистивными делителями на резисторах 10, 13 и 11, 12 становится инвертирующим усилителем также и на частоте этого сигнала с указанным выше коэффициентом усиления. Иными словами, частотная характеристика блока 1 согласования приемника тастатурного набора номера после приема первой цифры становится частотнонезависимой на частоте зуммерного сигнала Ответ станции.Работа остальных блоков приемника происходит без изменений во время приема всех цифр набора. Сигнал двухчастотной посылки с генератора тастатурноО телефонного аппарата, пройдя через блок 1, попадает на входы групповых режекторных...

Номер патента: 813817

Опубликовано: 15.03.1981

Автор: Ребане

МПК: H04Q 1/28

Метки: предыскателя, пробный, узел

...или линия освобождается во время пробы, или в определенный момент после начала пробы на этой же линии останавливается другой предыскатель, т. е.813817 Формула изобретения Составители Е: Петрк Текред А, БойкасТираж 598Государственного комитета Села м изобретений и открытиисква, Ж - 35, Раушская наб.,Патент, г. Ужгород, ул. Пр оваКорректор В. СиницкаПодписноеССР Редактор К. ВоЗаказ 427/81 ВНИИПИ по 113035, М Филиал ПППд. 4/5 ектная пробу производят, таким образом, два пробных реле параллельно), то может случиться что пробное реле срабатывает с опозданием и не может предотвратить передвижение ша гового искателя 5 на следующую линию 6, В этом случае пробная цепь кратковременно обрывается, динистор 4 выключается, но пробное реле не...

Номер патента: 813818

Опубликовано: 15.03.1981

Авторы: Мерзляков, Фомин

МПК: H04Q 1/32

Метки: выделения, серииимпульсов

...триггеров перестраиваемого счетчика 17 в требуемое положение, Шифратор 13 поочередно переключателем 14 подсоединяются к перестраиваемым счетчикам 17 всех счетных элементов 15, осуществляя выставку заданного числа каждого разряда. Число счетчиков 16, перестраиваемых счетчиков 17 зависит от длины выделяемой серии и равно сумме разрядов. Счет импульсов начинается со старших разрядов, Когда перестраиваемый счетчик 17 счетчика 7 отсчитывает заданное число импульсов, на выходе появляется сигнал, который разрешает прохождение импульсов через третий дополнительный элемент И 6 от тактовой шины 1 к счетчику 16 очередного младшего разряда, С выхода перестраиваемого счетчика 17 счетчика 7 сигнал переводит триггер 9 в единичное состояние, в...

Номер патента: 813819

Опубликовано: 15.03.1981

Авторы: Ломакин, Марков

МПК: H04Q 1/44

Метки: сигналов, станции, телефонной, управленияавтоматической, формирователь

...3 постоянного напряжения, пороговый элемент 4, генератор 5 прямоугольных импульсов, усилитель 6, диодный мост 7, телефонную линию 8., Формула изобретения тавитель И. Грачеваед А. Бойкас Корректор В.ж 698 Подписноетвенного комитета СССРретений и открытий35, Раушская наб., д. 4/5г. Ужгород, ул. Проектная, 4 СоТехр ТираВНИИПИ Государсно делам изоб113035, Москва, Ж - филиал ППП Патент,Редактор К. ВолощукЗаказ 427/81 нинка Формирователь сигналов управления автоматической телефонной станции работает следующим образом.Высокочастотные прямоугольные импульсы, частота которых выбирается на порядок выше верхней частоты передаваемого сигнала, поступающие с выхода генератора 5, усиливаются усилителем 6 и модулируются передаваемым сигналом переменного...

Номер патента: 813820

Опубликовано: 15.03.1981

Авторы: Гаврилов, Шалатонин

МПК: H04Q 1/45

Метки: многочастот-ных, приема, сигналов

...усилитель 1, поступает на вход детектора 2. На его выходе для каждого момента перехода входного сигнала через нулевой уровень вырабатывается импульс, и, таким образом, на выходе детектора 2 появляется последовательность импульсов, поступающая далее на первые входы элементов И 5 и на вход линии 4. Линия 3 имеет отводы, соответствующие промежуткам времени между переходами через нуль для всех возможных входных многочастотных сигналов. Импульсные последовательности с соответствующих отводов линии 3 поступают на входы блока 4, с выходов которого суммарные импульсные последовательности поступают на вторые входы соответствующих элементов И 5. Для каждого импульса на первом входе соответствующего элемента И 5 имеется импульс, совпадающий во...

Номер патента: 813821

Опубликовано: 15.03.1981

Авторы: Бобков, Леонов, Порхунов, Стеценко

МПК: H04Q 3/52

Метки: временныхканалов, импульсовпроключения, коммутируемых, подстройки, связи, фазовой

...Москва, Ж - 35, Раушская наб., д. 4/5филиал ППП Патент, г. Ужгород, ул. Проектная, 4 Редактор С. ТимохинаЗаказ 427/81 два дешифратора 6, 7, общую шину 8 передачи информации, общую шину 9 передачи фазы, блок 10 переключения временных каналов, анализатор 11 фаз, распределитель 12 временных каналов.Устройство позволяет осуществить временную коммутацию асинхронных каналов путем переключения временных каналов, представленных для соединения. Во время действия импульса проключения, формируемого с помощью распределителя 12 временных каналов, запоминающего блока 3 и дешифраторов 6, 7 в анализатор 11 фаз поступает информация о временном интервале между фронтом коммутируемого сигнала и импульсом проключения временного тракта. Эта информация...

Номер патента: 813822

Опубликовано: 15.03.1981

Авторы: Ананьев, Вергелис, Гусев, Орлов

МПК: H04Q 5/00

Метки: служебно-диспетчерскойсвязи

...предложенного устройства, на фиг. 2 - электрическая структурная схема блока селекции. 5 10 15 20 25 зо 35 40 45 50 Посылка вызова по линии осуществляется путем кратковременного нажатия соответствующих кнопок 18 - 20 блока 17 управления.При этом периодическая последовательность импульсов (например, с частотой 400 104 1/с) от блока 27 синхронизации поступает на делитель 23 частоты, который опрашивается дешифраторами 24 канала. Все дешифраторы 24 со стороны кнопок 18 - 20 управления посылками тональных вызовов имеют запрет на выделение опрашиваемого состояния. На время нажатия одной из кнопок с соответствующего дешифратора снимается запрет. Каждый дешифратор 24 настроен на опознание числа периодов импульсной последовательности,...

Номер патента: 813823

Опубликовано: 15.03.1981

Авторы: Азаров, Тараканов

МПК: H04Q 5/20

Метки: абонентского, вызовав, равнодоступных, радиоканалах

...4 Редактор К. ВолощукЗаказ 416/82 ешетни ВНИИПИ Роспо делам 13035, Москва иал ППП Пат записывается кодовая последовательность импульсов, соответствующая адресу вызываемой центральной станции. Эта последовательность импульсов с выхода шифратора 3 через первый коммутационный блок 2 поступает на вход кольцевого регистра 5, с выхода которого через второй коммутационный блок 4 она поступает в модем 1 и передается по радиоканалу. Количество разрядов кольцевого регистра 5 выбирается, исходя из длительности рекурренты вызывной кодовой последовательности. Как только на выходе кольцевого регистра 5 появляется сигнал, что свидетельствует о том, что вызывная рекуррента полностью пере- писалась из шифратора 3 в регистр 5, первый...
