H04L 27/10 — с частотно-модулированной несущей, т.е. осуществляющие манипуляцию путем сдвига частоты

Номер патента: 1019660

Опубликовано: 23.05.1983

Авторы: Иванченко, Лев, Панфилов, Флейта

МПК: H04L 27/10

Метки: двоичных, модуляцией, передачи, приема, сигналов, частотной

...- последовательно соединенные фильтр, усилитель и первый амплитудный детектор, на передающей сторсне введены последовательно соединенные селектор синхрсимпульсов,тактирующий генератор, элемент И,вторсй вход которого соединен свходом селектора синхроимпульсов,счетный триггер и аналоговый ин"ЗОтегратор, выход которого подключенк входу модулятора, а на приемнойстороне введены последовательносоединенные преобразователь видамсдуляциир второй амплитудный детектср, инвертср, элемент И, к второму входу которого подключен выход первого амплитудного детектора, и формирователь импульсов,пркэтом выход усилителя подключен ковходу пересбразователя вида модуляции,На фиг 1 представлена структурная электрическая схема предложенной системы; на...

Номер патента: 1019661

Опубликовано: 23.05.1983

Авторы: Бурлаков, Жаровский, Лучук, Пархоменко

МПК: H04L 27/10

Метки: данных, передачи, приема

...выходы которого соединены с информационными входами блока защиты от ошибок, управ" ляющий вход которого соединен с уп-, равляющим входом блока сопряжения, с управляющим входом модулятора и с выходом управляемого делителя частоты, первый вход которого соединен с .выходом генератора, а на приемной стороне - блок вывода данных, входы Которого соединены с выходами блока сопряжения, информационные входы которого соединены с выходами блока защиты от ошибок, информационные входы которого соединены с выходами демодулятора, управляющий вход которого соединен с управляющим входом блока защиты от ошибок, с управляющим входом блока сопряжения и с вы-. ходом управляемого, делителя частоты, первый вход которого соединен с выходом генератора, введены...

Номер патента: 1099405

Опубликовано: 23.06.1984

Автор: Минченко

МПК: H04L 27/10

Метки: дискретной, информации, передачи, приема

...параллельного кода, задаваемого датчиком 2 информации, в последовательный. Сигнал последовательного кода появляется на первом выходе преобразователя 3 кода и в виде положительных (логические единицы) или отрицательных (логические нули) импульсов. Информационные импульсы разделены между собой паузами, во время которых потенциал первого выхода преобразователя 3 кода равен нулю. При передаче логических единиц передатчик 5 через антенну 6 выдает в канал связи сигнал З 5 на частоте Г, а при передаче логических нулей и пауз - сигнал на частотах Г и Г соответственно. Для определенности будем считать, чтоо в С Е 1.Процесс пребразования кода на передающей стороне 1 длится до момента времени е . Длительность этого процесса (интервал й , С )...

Номер патента: 1107321

Опубликовано: 07.08.1984

Авторы: Иванченко, Марценицен, Панфилов, Флейта

МПК: H04L 27/10

Метки: передачи, сигналов, телеграфировани, тонального

...импульсов ипоследовательно соединенные интегратор и элемент ИЛИ, выход которогоподключен к входу первого формирователя импульсов, при этом выходчастотного детектора соединен свходом порогового блока, выходыкоторого через второй и третий фор"мирователи импульсов подключены ксоответствующим входам элемента ИЛИ,выход элемента И соединен с входоминтегратора. На фиг.1 представлена структурнаяэлектрическая схема передающейстороны предлагаемой системы передачина фиг,2 - схема приемной стороны;на фиг. 3 - эпюры напряжений, поясняющие работу предлагаемой системыпередачи,Система передачи сигналов тонального телеграфирования содержит напередающей стороне (фиг.1) тактовыйгенератор 1, фильтр 2, триггер 3,интегратор 4, ключ 5, частотный...

Номер патента: 1113897

Опубликовано: 15.09.1984

Авторы: Аношкин, Куприйчук

МПК: H04L 27/10

Метки: манипулятор, частотный

...первый и второй задающие генераторы 1 и 2, выходы которых соединены соот ветственно с сигнальными входами первого и второго ключей 3 и 4, а также через первый и второй фазовращатель 5 и 6 в . с сигнальными входамитретьего и четвертого ключей 7 и 8;смеситель 9, входы которого подключены к выходам первого и второго задающих генераторов 1 и 2, а выход соединен с сигнальным входом блока 10управления фазой, а также через удвоитель 11 частоты - с импульсным входом синхронизатора 12; первый, второй, третий и четвертый элементы И13 - 6. Прямой выход синхронизатора12 соединен со вторыми входами первого и третьего элементов И 13 и 15,з 11 .38 а также с первым управляющим входом блока 10 управления фазой. Инверсный выход синхронизатора 12...

Номер патента: 1116554

Опубликовано: 30.09.1984

Авторы: Правдин, Шикин

МПК: H04L 27/10

Метки: манипулятор, разрыва, фазы, частоты

...коммутатор1, фильтр 2 нижних частот, управляемый генератор 3, эталонные резонаторы4-7, амплитудные детекторы 8-11,блоки 12 и 13 сравнения, цифро-аналоговые преобразователи 14 и 15, устройства 16 и 17 сброса, ключи 18 и 19интегрирующие цепи 20 и 21, блоки22 и 23 памяти, сумматоры 24 и,25,линии 26 и 27 задержки, генератор28 поиска.Манипулятор работает следующим образом. Манипулятор частоты без разрыва фазы работает последовательно в двухВ результате счета импульсов гене,ратора 28 поиска на выходе сумматора . 24 и соответственно на входе управ- ления ЦАП 14.вырабатывается сигнал.отрицательной полярности, а на выходе сумматора 25 и соответственно на входе управления ЦАП 15 вырабатывается сигнал положительной полярнос ти, при это...

Номер патента: 1136323

Опубликовано: 23.01.1985

Авторы: Козлов, Пашков, Ржеутский

МПК: H04L 27/10

Метки: манипуляцией, сигнала, сложного, фазовой, формирователь, частотно, частотной

...опорного снг 1136323нала в длительности дискретного частотного элемента входного сигнала 1 о=1 ь =1 Й, гдето - шаг дискретностисигнала по частоте Ы= 1 о = о Но)5В этом случае сигнал с выхода опорного генератора 1 поступает в течение длительности дискретного частотного элемента через первый дискретный фазовращатель 2 и первый комму татор 3 непосредственно на выход формирователя сложного сигнала с частотной и частотно-фаэовой манипуляцией.Во втором дискретном частотном элементе (2) 1;1 , и для его синтеза необходимо изменять задержку фронтов опорного сигнала в сторону запаздывания с помощью коммутации с некоторой скоростью отводов первого дискретного Фазовращателя 2 пер,вым коммутатором 3. На Фиг. За показаны сигналы 1 частоты...

Номер патента: 1152092

Опубликовано: 23.04.1985

Автор: Пашков

МПК: H04L 27/10, H04L 27/12

Метки: генератор, дискретной, модуляцией, сигнала, частотной

...стабильностьчастоты и фазы выходного сцгнала,.связанная с тем, что обратная связьв системе ФАП 4 для каждого из двухгенераторов импульсов, управляемыхнапряжением, замкнута не постоянно.1(роме того, Функциональные возмож-ности устройства небольшие, так какнельзя устанавливать произвольныйпорядок перебора частот,Цель изобретения - повышение стабильности частоты и фазы выходногосигнала при одновременном расширении Функциональных возможностей изза произвольной установки частоты,Поставленная цель достигаетсятем, что В генератор сигнала с дискретной частотной модуляцией, содержащий генератор импульсбв опорнойчастоты, .первый делитель частоты спеременным коэффициентом деления,выход которого подключен к первомувходу первого...

Номер патента: 1167752

Опубликовано: 15.07.1985

Авторы: Онищенко, Светличный, Швыдкий

МПК: H04L 27/10

Метки: сигнала, формирования, частотно-манипулированного

...распределитель импульсов 20 и выходной коммутатор, введены блок памяти и последовательно соединенные оперативный запоминающий блок и сумматор, к второму входу которого подключен выход блока памяти, 25 входы которого соединены соответственно с вторым выходом коммутатора и выходом оперативного запоминающего блока, вход которого соединен с выходом су 11 матора и вторым входом выходного коммутатора.На чертеже показана структурная электрическая схема предлагаемого устройства; Устройство для формирования час 35 тотно.-манипулированного сигнала содержит входной коммутатор 1, распределитель 2 импульсов, выходной коммута 752 гтор 3, блок 4 памяти, оперативныйзапоминающий блок 5 и сумматор 6.Устройство работает следующим образом.Двоичные...

Номер патента: 1190534

Опубликовано: 07.11.1985

Авторы: Правдин, Семенычев, Шикин

МПК: H04L 27/10

Метки: сигналов, формирования, частотно-манипулированных

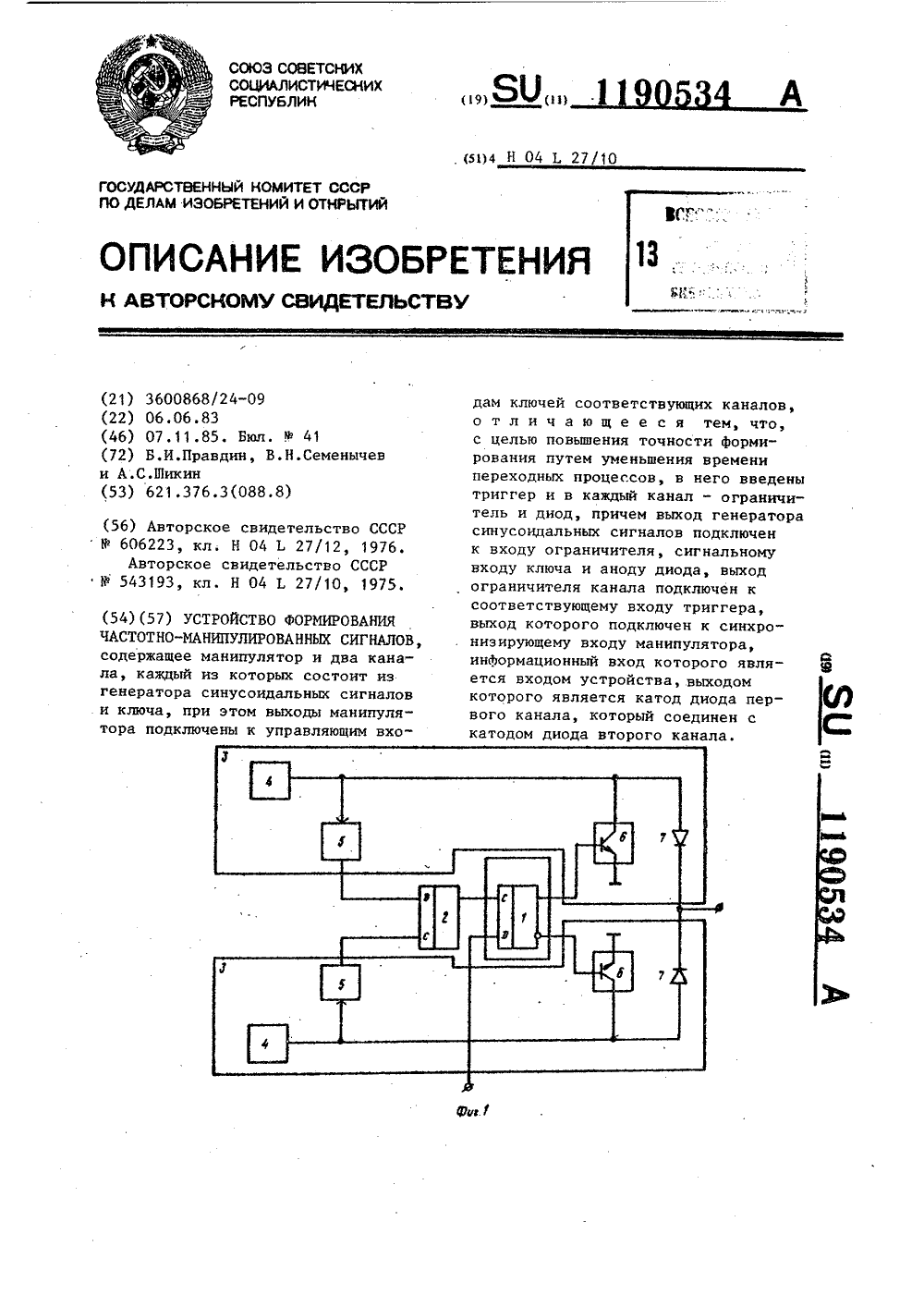

...на входи ограничителя 5 и ключа 6, а в другом канале 3 синусоидальный сигнал генератора 4 синусоидальных сигналов частотой Г (фиг, 26) поступает на входы ограничителя 5 и ключа 6. Ну-. левая (или 360 ) фаза сигнала генео.ратора 4 периодически совпадает (Фиг, 2 оо). Сигналы с выходов ограничителей 5 обоих каналов 3 (фиг. 2,ф поступают на входы триггера 2, на выходе которого вырабатывается сигнал типа "Меандр" с периодом, равным периоду разностной частоты сигналов генераторов 4 синусоидальных сигналов, причем период переключения триггера 2 совпадает по времени с периодом совпадения нулевых Фаз сигналов генераторов 4 синусоидальных сигналов.(фиг. 2 е), Сигнал с выхода триггера 2 поступает на синхронизирующнй вход манипулятора 1, на...

Номер патента: 1192156

Опубликовано: 15.11.1985

Авторы: Беляев, Герасимов, Лось, Мухин

МПК: H04L 27/10

Метки: манипулятор, частотный

...6 и дифференцирующий блок 11,Состояние двоичного видеосигналаопределяет, какое из двух колебаний подается на вход переключателя 6. На выходе переключателя 6 получают частотно-модулированный сигнал с.разрывом фазы, который посту.пает на фазовый манипулятор 7. 56 2элемент И 10. На другой вход эле-, мента И 10 поступает с выхода дифференцирующего блока 11 последовательность импульсов, которые образуются при изменении состояния двоичного видеосигнала. С выхода, элемента И 10 .на управляющий вход фазового манипулятора 7 поступает последовательность импульсов, которая образуется из последователь-ности импульсов путем выбора тех импульсов,.которые формируютея в та. кие моменты времени, когдафаза колебания разностной частоты 1 равна 180....

Номер патента: 1206968

Опубликовано: 23.01.1986

Автор: Конев

МПК: H04L 27/10

Метки: детектор, сигналов, частотно-манипулированных

...9 соединеныпоследовательно. Выход Формирователя 1 О импульсов сброса подключен квторому входу счетчика 9, Второйвход элемента И 8, управляющий входуправляемого делителя 7 частоты ивход формирователя 10 подключены квыходу Формирователя 1. Счетчик 9выполнен на триггерах 11 - 14.Инверсный выход триггера 13 предпоследнего разряда и прямой выходтриггера 14 последнего разряда двоичного 1-разрядного счетчика 9 подключены соответственно к двум другимвходам элемента И 3, а прямой выходтриггера 13 предпоследнего разрядаи инверсный выход триггера 14 последнего разряда соединены соответственно с двумя другими входами элементаИ 4,Предложенный детектор работаетследующим образом,На вход Формирователя 1 из каналасвязи поступает...

Номер патента: 1206969

Опубликовано: 23.01.1986

Авторы: Здобников, Шугаева

МПК: H04L 27/10

Метки: передачи, сигналов, частотно-манипулированных

...непосредственно на входы нулевого делителя 8 частоты и второго делителя 9 частоты, с выходов которых сигналы поступают соответственно на первые входы первого и второго элементов И 10 и 11, на вторые входы которых поступают управляющие сигналы с блока 15 управления, непосредственно с выходов первого триггера 18, в зависимости от состояния управляющих сигналов и с помощью первого и вто" рого элементов И 10 и 11 и элемента ИЛИ 12 происходит переключение сигналов и на входе управляемого делителя 2 частоты имеем сигнал с часто" той 1/к 1,или с частотой 1/ о который поступает непосредственно на триггер 3 и на первый вход делителя 7 частоты. Если с выхода блока 15 управления, непосредственно с вы" ходов первого триггера 18 на входы...

Номер патента: 1218489

Опубликовано: 15.03.1986

Автор: Попков

МПК: H04L 27/10

Метки: двоичной, дискретной, информации, передачи, приема

...дискретный сигнал (фиг.2,е) с соотношением периодов Т = 2 Т с постоянной скважностью, при этом элемент сигнала с периодом Т соответствует одному биту информации - логической "1", а Т - логическому "О". Этот сигнал в выходном согласующем блоке 2 проходит через фильтр нижних частот (ФНЧ) и после усиления транслируется по линии связи. ФНЧ (не показан) в выходном согласующем блоке 2 рассчитывают таким образом, чтобы частота среза фильтра быта равна1УсР=Т,фт.е. равна частоте большего импульса (логическая "1"), а импульсы с частотой 1/Т, соответствующие логическим "О", попадают в полосу затухания фильтра, например, с наклоном 12 дБ на октаву. Все высшие гармоники должны находиться в полосе подавления ФНЧ.На приемной стороне сигнал...

Номер патента: 1225038

Опубликовано: 15.04.1986

Авторы: Белодед, Гродзинский, Стрюч

МПК: H04L 27/10

Метки: информации, передачи, приема, цифровой

...2 а) с выхода задающего генератора 1 через второй элемент И-НЕ 4 поступают на управлякнций вход счетчика 5На выходе переполнения счетчика 5 после поступления на управляющий вход количества импульсов, равного разности между емкостью счетчика 5 и записанной константой, т.е. в данном случае 16"9=7, появляется сигнал переполнения (фиг. 2 г), который проходит через третий элемент И-НЕ 6 и через. элемент задержки 7 осуществляет запись константы в счетчик 5 импульсом (фиг. 2 х). Сигнал с выхода третьего элемента И-НЕ 6 поступает также на вход триггера 8 и перебрасы. вает его в состояние "0". Счетчик 5повторно просчитывает импульсы, поступающие на его управляющий вход, и при равенстве их разности между емкостью счетчика 5 и записанной...

Номер патента: 1231623

Опубликовано: 15.05.1986

Авторы: Ананьев, Попов

МПК: H04L 27/10

Метки: сигналов, формирователь, частотно-манипулированных

...частот требует 24 номинала частот я 50 с , 2 номиналов для 100 с и 6 номиналов для 200 с телеграфных сигналов. Всегош(,1 =8 7+5=61 Характеристические частоты 200 ссистемы ТТ (Гц) Номерканала Характеристические част ты 50 с системы ТТ (Г рактеристические част 100 с системы ТТ ( в 1 1 К Г 1 1 1 450 15 420 14 540 18480 16 1 390 13 720 24 1200 40 1680 56 2510 17 570 19 660 22 780 26 960 32 3 630 21 .690 23 900 30 020 34 1440 48 3 1231 требуется 42 номиналаГармоники с номерами К=13;17,21-105 от генератора 1 сетки частот поступают на одни сигнальные входы частотных манипуляторов 2 со скоростью манипуляции 50 с, а на другие сигнальные входы - вторая гармоника частоты 30 Гц, соответствующая удвоенной частоте девиации.На сигнальные входы...

Номер патента: 1233296

Опубликовано: 23.05.1986

Авторы: Базилевская, Кудряшов, Мельник, Соколов

МПК: H04L 27/10

Метки: передачи, сигналов, частотноманипулированных

...1233296(фиг. 2 в), Единичный потенциал свыхода первого триггера 17 поступает на первый вход элемента И 15, навторой вход которого поступают импульсы с выхода второго элементаИЛИ 5 (фиг. 2 г), частота следованиякоторых в два раза больше действующейрабочей частоты. Если длительностьдействия синхроимпульса с выхода второго элемента ИЛИ 5 совпадает с началом действия единичного потенциалас выхода первого триггера 17, то навыходе элемента И 15 появляется импульс, который поступая на счетныйвход второго триггера 19, обеспечивает переход его с первого во второеположение в момент смены позиций.С инверсного выхода второго триггера19 подается во все элементы И 10-13положительный потенциал. Этот потенциал, приложенный к вторым входамвторого и...

Номер патента: 1261132

Опубликовано: 30.09.1986

Автор: Палащенко

МПК: H04L 27/10

Метки: передачи, приема, сигналов, цифровых

...по линии связи являются следующие значения: 1 1301 = 2 = 3 (1) где 1 - выход 3 кодера 13 в моментвремени ;1-2 - выход 2 кодера 13 в моментвремени 1-1;123 - выходкодера 13 в момент 5времени -2.В случае выполнения условия (1) . блоки 17 и 18 сравнения кодов формируют на выходах единичные уровни и на выходе элемента И 20 формируется ну левой логический уровень. При этом вход управления четырехразрядных регистров 14, 15 и 16 сдвига соответствует сдвигу информации вправо. При невыполнении условий (1) для кодов . 45 на выходе кодера 13 в моменты времени (-1) и (х), что соответствует несовпадению кодовых комбинаций первого блока 17 сравнения кодов, на его выходе формируется нулевой уровень, а 50 на выходе блока 18 сравнения формируется...

Номер патента: 1262742

Опубликовано: 07.10.1986

Авторы: Аношкин, Куприйчук

МПК: H03K 3/80, H04L 27/10

Метки: колебаний, переменной, синусоидальных, формирователь, цифровой, частоты

...К В этом случае обеспечивается формирование ЧМ сигнала с постоянной длительностью символов Т = 1/Г, = = сопзй, что позволяет устранить временные преобладания в выходном сигнале.При формировании о - основного ЧМсигнала - несущая частота определяется выражением а ы Ен 2 Ь 1=0 а а Г К.0а(и+Х.а1 0 50 а разность средних частот формулой 55 ой (+1)Г . и4 21.а-К.д=О На управляющий вход манипулятора 5 поступает тот же управляющий сигнал, что и на управляющий вход манипулятора 2. Каждому состоянию 3( = О,а-) этого сигнала соответст-О вует на выходе манипулятора 5 частота следования импульсовБлагодаря соответствуКК 41 И 3ющему выбору коэффициентов деления 5 формирователей 1 и 4 частота следования импульсов на выходе манипулятора 5 оказывается...

Номер патента: 1297247

Опубликовано: 15.03.1987

Авторы: Егоров, Червинский

МПК: H04L 27/10

Метки: сигналов, формирования, частотно-манипулированных

...частоты зацающего генератора 1 с помощью формирователей 9, 10, поступают на перемножители 11, 12 сигналов, на вторые входы которых поступает сигнал с перемножителя 18. Результаты перемножения опорных сигналов нижней и верхней частоты с выходным сигналом перемножителя 18 усредняются в интеграторах 13, 14, выходные сигналы которых управляют ключами 23-26. На сигнальные входы ключей 23-26 поступают импульсы опроса с формирователя 22, сформированные из тактовых импульсов путем деления, при этом усреднение выходных сигналов перемножителей 11, 12 осуществляется за две или несколько элементарных посылок, В зависимости от знаков чисел, записанных в интеграторах к моменту опроса, открывается тот или иной ключ на выходе каждого интегратора, и...

Номер патента: 1298944

Опубликовано: 23.03.1987

Автор: Королев

МПК: H04L 27/10

Метки: сигналов, формирования, частотно-модулированных

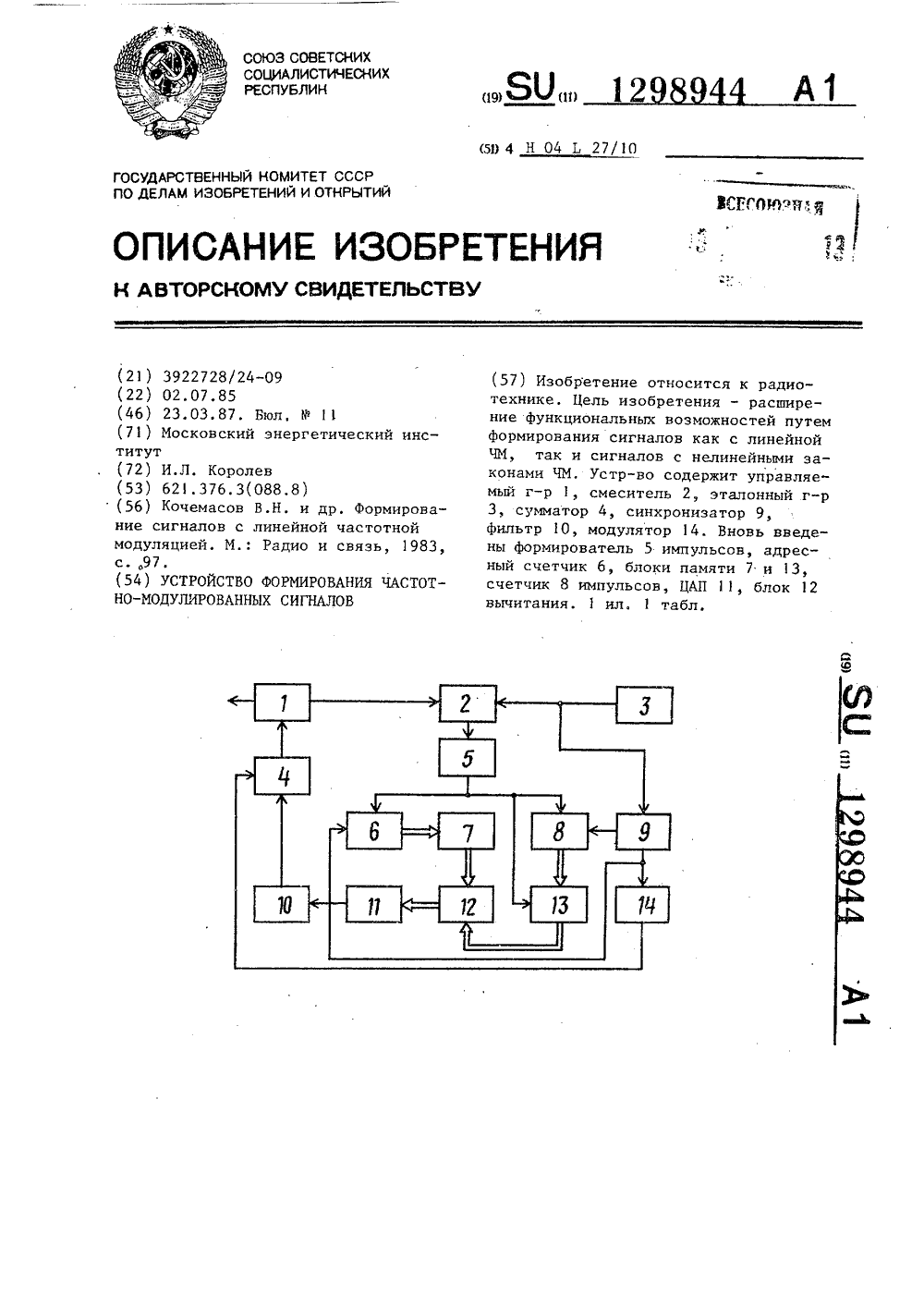

...код числа 3,1, = ь, -Перезапись числа из счетчика 8 в бпок 13 памяти происходит во время действия импульса на выходе формирователя 5, задний фронт которого устанавливает счетчик 8 в исходное состояние, Таким образом, на вход блока 12 поступают коды чисел в и, а на его выходе формируется код временного рассогласования , =3-3 , который преобразуется в аналоговую форму цифроанапоговым преобразователем 11 и, пройдя через фильтр 10, суммируется с модулирующим напряжением в сумматоре 4. Управляющее напряжение с выхода сумматора 4 поступает на управляемый генератор 1, замыкая кольцо автоподстройки.Синхронизатор 9 вырабатывает импульсы с частотами следования(пот ступают на счетный вход счетчика 8) и Г =1/Тг, (поступают на входы...

Номер патента: 1322493

Опубликовано: 07.07.1987

Авторы: Беляев, Гореликов, Яковлев

МПК: H04L 27/10

Метки: сигнала, формирования, частотно-манипулированного

...опроса,делитель 9 частоты, Фазовый детектор 2010, Фильтр 11 нижних частот,Устройство работает следующим образом.Синхронизатор 2 осуществляет пере"дачу входного бинарного однополярного, сигнала на перемножитель 3, приэтом смена двоичного символа на выходе синхронизатора 2 возможна тольков моменты поступления импульсов отзадающего генератора 8 импульсов, 30Интегратор 4 преобразует постоянное напряжение, присутствующее на выходе перемножителя 3 в линейно-изменяющиеся, если на входе устройстваприсутствует сигнал логической "1",При этом фаза сигнала на выходе фазового модулятора 5 также изменяется по линейному закону, т,ечастота выходного сигнала отличается от частоты генератора 1, Крутизна изменения напряжения на выходе интегратора 4,...

Номер патента: 1336264

Опубликовано: 07.09.1987

Авторы: Белоцкий, Дербышев, Митрюхин, Чирков

МПК: H04L 27/10

Метки: манипулятор, разрыва, фазы, частоты

...1 и 2. Для этого в блоке 13 управления анализируется длительность интервалов времени, в течение которых информация на модулирующем входе остается неизменной. Если это время меньше длительности переходного процесса в фильтре 6 нижних частот, то сигнал блокировки с выхода блока 13 управления запрещает прохождение импульсов коррекции на выход блока 11 сравнения. Как только модулирующая информация остается неизменной более т секунд, блокирующий сигнал снимается и происходит коррекция содержимого соответствующего счетчика.Сокращение времени настройки манипулируемых частот по сравнению с известным манипулятором объясняется следующим образом.В известном манипуляторе на каждом шаге коррекции код соответствующего реверсивного счетчика...

Номер патента: 1338083

Опубликовано: 15.09.1987

Авторы: Евлахов, Однолько, Пшонный, Фадеев, Шевцов

МПК: H04B 1/56, H04L 27/10

Метки: несущих, обратной, радиосвязи, связи, частотах

...входе абонента в зону возникновения ОС при соблюдении условиябаланса фаз и амплитуд образуетсяпетля положительной обратной связии появляется несущая - сигнал ОС.Происходит завязка по петле ОС междуабонентами,Сигнал ОС проходит по следующейцепи: усилитель 3 (3 ) мощностивозбуждается на радиоточках и усиливает сигналы шумов, возникающие внем, до необходимой для нормальнойработы излучающих антенн 4 (4)величины, которые излучают в пространство энергию радиочастот, Среда,прозрачная для распространенияэлектромагнитных волн, проводит45 50 55 сигнал ОС до приемной антенны 117 (11,) и принимается ею. Далее сигнал ОС выделяется избирательным блоком 6 (6, ), являющимся резонансным перестраиваемым фильтром, настроенным на частоту ОС. Далее...

Номер патента: 1345366

Опубликовано: 15.10.1987

Авторы: Втулкин, Геложе, Кибирев

МПК: H04L 27/10

Метки: сигнала, формирователь

...в нужный тактовый момент времени совпадения выходных импульсов первого и второго делителей 2 и 3 частоты не происходит, и на выходе первого элемента 10И 5 в тактовый момент времени импульсне возникает. Однако по принятому условию второй делитель 3 частоты работает нормально, и его выходной импульс появляется в тактовый момент 16времени. Этот импульс через второймомент ИЛИ 10 поступает на первыйвход второго элемента И 9, на второйвход которого в это же время подаетсявыходной импульс третьего делителя 204 частоты, поскольку он работает нормально, В результате на выходе второго элемента И 9 точно в тактовый момент времени возникает импульс, который через первый элемент ИЛИ 6 поступает на синхронизирующий вход манипулятора 7 частоты,...

Номер патента: 1354432

Опубликовано: 23.11.1987

Автор: Галкин

МПК: H04L 27/10

Метки: детектор, сигнала, частотно-манипулированного

...частоты Го =0,5 И+1) =О, 5 (Е 1+1 ) и сдвигом Н . Для конкретных типов приемника Йо - величина постоянная, а значение 3 К может меняться. Напряжения с информационных выходов счетчика 3 поступают на входы дешифратора 5, которые на своих выходах выделяют кодо-вые числа счетчика 3. Выходы дешифратера 5 группируются дополнительными элементами ИЛИ 17-20, выполняющими роль формирователей зон для селекции частот Е, Г, Е и Г 4. В общем случае ,значения разностей 212 Г 2 Е(1=1 2 3 4) не рав 1+ны между собой даже при одном и том же 1, поэтому число группируемых выходов дешифратора 5 для селекции характеристических частот может быть не одинаковым. В частном случае, когда Га Г значения д 1 при постоянном ВЕ отличаются незначительно и число...

Номер патента: 1354433

Опубликовано: 23.11.1987

Авторы: Гусель, Журавлев

МПК: H04L 27/10

Метки: аналоговых, дискретных, передачи, приема, сообщений

...ническое колебание (выход генератора 18 гармонических колебаний) с увеличенным значением несущей частоты.Сигнал с выхода генератора 18 гармонических колебаний перемножается с ЛЧМ-сигналами, формируемыми ДЛЗ 6 или 7. Их произведения фильтруются .(полосовой фильтр 9), перемножаются с псевдослучайной последовательностью ПСП 1 (перемножитель 11, генератор 10) 45 и поступают на вход радиопередатчика 12.Коэффициент деления первого делителя 20 частоты определяется соотношен ием между с к орос тями пер едачи ЛЧМ 50 сигнала и псевдослучайной последовательности. Например, если коэффициент деления равен 2, то длительность одного импульса ЛЧМ-сигнала соответствует удвоенной длительности псевдослучайной последовательности, Соотношение между...

Номер патента: 1443195

Опубликовано: 07.12.1988

Авторы: Покровский, Филатов, Шержуков

МПК: H04L 27/10

Метки: модуляцией, сигналов, угловой, формирователь

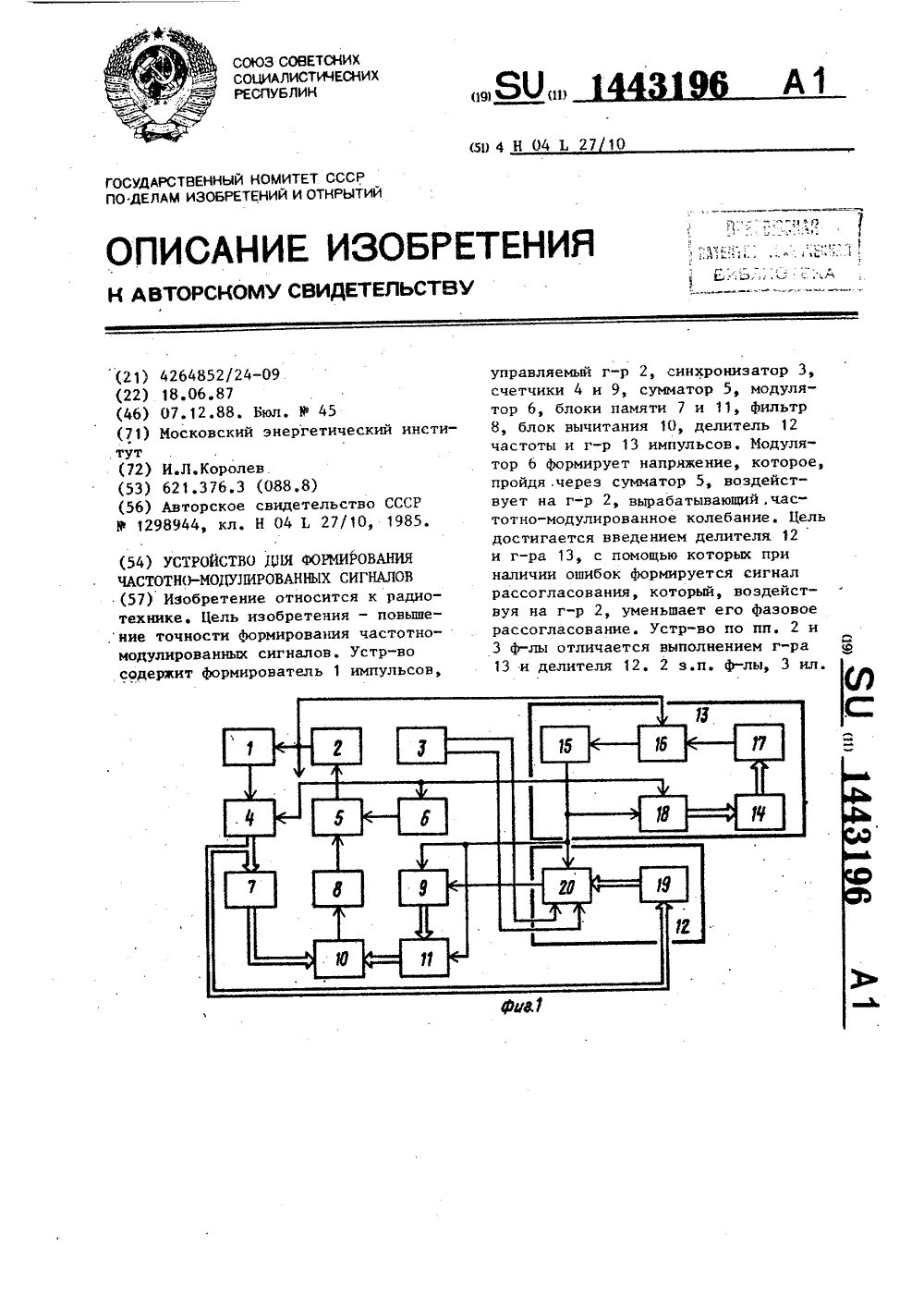

...(фиг. 2 в). В момент с% достижения заданного в дешифраторе ,16 значения кода (2 -1, где 1 ш), на выходе дешифратора 16 появляется 431954уровень логического нуля, на выходеКБ-триггера 17, а значит и на втором выходе блока 9 управления также 5появляется уровень логического нуля,который запрещает прохождение импульсов с выхода генератора 13 импульсовна вход двоичного счетчика 15 (фиг.2 б).Сигнал с выхода дешифратора 16 такжеустанавливает двоичный счетчик 15 внулевое состояние. На выходе дешифратора 16 устанавливается уровень логической единицы. Блок 9 управленияпереходит в режим ожидания следующего запускающего импульса с выходагенератора 12 запускающих импульсов.Если фазовая функция формируемогосигнала четна (относительно середины...

Номер патента: 1443196

Опубликовано: 07.12.1988

Автор: Королев

МПК: H04L 27/10

Метки: сигналов, формирования, частотно-модулированных

...импульсов содержитблок 14 памяти, формирователь 15 импульсов, компаратор 16, цифроаналоговый преобразователь 17 и счетчик18.Делитель частоты содержит блок19 памяти и счетчик 20,В ячейках блока 7 памяти записаныкоды числа 8,= (С,- с)/И, где М -целое, (4), которые постоянны на интервалах времени (Со ). Появление импульса на выходе ормирователя 1 импульсов приводит к изменению кода на входе блока 7 памятии, следовательно, к смене когда числа 3,Одновременно колебание Б (Г)(Фиг,2 б) с выхода управляемого генератора 2 поступает на первый входгенератора 13 импульсов,964записано в ячейках блока 19 памяти. , Импульсы тактовой частоты поступают с первого выхода синхронизатора 3 на второй вход счетчика 20, преобразуясь на его выходе в частоту Е,...

Номер патента: 1462508

Опубликовано: 28.02.1989

Авторы: Кисель, Чехлатый

МПК: H04L 27/10

Метки: сигналов, формирования, частотно-манипулированных

...из условия отсутствия свободнои составляющей переходного процесса при включении частоты.Сигнал с выхода первого блока 15 поступает на второй управляющий вход первого фазовращателя 4, осуществляя при этом подстройку фазы сигнала Ео в пределах от 0 до, -360 в зависимости от уровня сигнала выборки, а опорное напряжение, пропорциональное 9, с выхода второго блока 16 выборки и хранения поступает на первый управляющий вход первого фаэовращателя 4, осуществляя подстройку фазы в соответствии с усч авкой. Одновременно с этим, сигнал с выхода первого ключа 23 приводит включение первого триггера 8 и вык лючение второго триггера 9. Сигнал с выхода первого триггера 8 посту пает на управляющий вход коммутатора 6, на выходе которого происходит смена...
