Номер патента: 1838058

Опубликовано: 30.08.1993

Авторы: Сидашенко, Тридуб, Шержуков

МПК: B23K 5/00, C25B 9/00

Метки: газа, гремучего

...газа, причем уровень электролита 9 в электролизере 1 и патрубке 7 будет определяться производительностью устройства и формойрабочего сечения А-А патрубка 7.Гремучий газ, выходя из патрубка 7, поступает в электролит 9 напорной емкости 2. Уровень заливки электролита 9 в напорнойемкости 2 обеспечивает гашение пламени в случае обратного удара. Проходя через электролит 9 напорной емкости 2, гремучий газ частично очищается от пены и брызг. Из напорной емкости 2 гремучий газ с оставшейся влагой поступает через дросселирующее отверстие 10 (или клапан 11) вохладитель 3, При этом гремучий газ расширяется в 1,5 - 2,5 раза. За счет понижения .давления происходит его охлаждение и конденсация находящейся в нем влаги, которая остается в охладителе...

Номер патента: 1813148

Опубликовано: 30.04.1993

Авторы: Бутерин, Гладченко, Левинский, Мирошников, Мирошникова, Пасечник, Шержуков, Щербаков

МПК: E04B 1/35, E04G 21/26

Метки: монтажа, панелей

...панелей,Производят выравнивание и уплотнение верхнего бетонного слоя,По достижении стеновыми панелями необходимой прочности производят их установку в рабочее положение, поворачйвая стеновойщит 2 вокруг шарнира 3. Подъем осуществляется краном или любым другим подьемным устройством (иа фиг, не показан), Для предотвращения смещения панели во время установки она фиксируется за арматурные выпуски к конструкции опалубПредлагаемая конструкция устройствая монтажа панелей проста в изготовлении1813148 оставитель Б,Ланд ехред М,Моргентал Корректор ЛЛивр Реда кт Заказ 1592 ВНИИПИ Госуд Тираж ственного комитет 113035, Москва, роиэводственно-издательский комбинат "Патент". г, Ужгород, ул,Гагарина и в работе, а следовательно, и надежна в...

Номер патента: 1729708

Опубликовано: 30.04.1992

Авторы: Бантковский, Диас, Ляшенко, Сидашенко, Тихонов, Шержуков

МПК: B23K 5/00

Метки: газопламенной

...для газопламенной обработки материалов работает следующим образом.Включение горелки осуществляется путем перемещения поршня 8 за шток 9 в положение, соответствующее .расположению поршня 8 над верхней точкой входного штуцера 5. Газовая смесь, генерируемая электролизером 1, управляемым блоком 2,. по шлангу 3 поступает через входной штуцер 5 корпуса 4 в полость 6, из которой через канал сопла 7 истекает для образования пламени, Давление газовой смеси в полости 6 удерживает поршень 8, нагруженный пружиной 10 в нормальном эксплуатационном положении, что соответствует расположению поршня над верхней точкой канала входного штуцера 5 корпуса 4 горелки.В режиме принудительного гашения пламени необходимо переместить поршень 8 за шток 9 в крайнее...

Номер патента: 1657712

Опубликовано: 23.06.1991

Авторы: Владимирский, Дьяченко, Молчанов, Сандомирский, Шержуков

МПК: F02D 9/02, F02M 23/08

Метки: внутреннего, двигателя, питания, сгорания

...частоты вращения тягу 5 педали акселератора следует сместить в сторону уменьшения цикловой подачи топлива. При этом рычаг 3 поворачивается на оси 4 по часовой стрелке: рейка 2 смещается влево (в сторону уменьшения подачи топлива), одновременно подвижный с 1 акан 6 также перемещается влево и увеличивает (через подвижный шток 15) силу затяжки нагрузочной пружины 16, которая с большей силой прижимает вставку 9 к седлу 10 клапанного узла. В результате уменьшается подсос атмосферного воздуха, и разрежение в исполнительном механизме 12 увеличивается. Это заставляет повернуться дроссельную заслонку (про 1657712тив часовой стрелки по чертежу) и уменьшить цикловую подачу воздуха. Поворот дроссельной заслонки происходит до тех пор, пока...

Номер патента: 1574890

Опубликовано: 30.06.1990

Авторы: Киктенко, Сандомирский, Строков, Шержуков

МПК: F02M 65/00

Метки: впрыска, интегральной, топлива, форсункой, характеристики

...топлива через рабочую полость 13 в мерную емкость 14, для чего при впрыскивании топлива соседней секцией ного принимают давление, равное давлению в цилиндре в начале впрыска, ав качестве заданного - давление, равное давлению в цилиндре двигателя вконце впрыска топлива, 2 с.п.ф-лы,2 ил. топливного насоса 1, соединенной суправляющей полостью 15,шток 11 подпружиненного поршня 12 освобождаетзапорный элемент 8, Давление в камере 3 впрыска уменьшается до давления,на которое затянута пружина 9 регулируемым упором 10,Таким образом, изменяя затяжкупружины 9 регулируемым упором 10, давление топлива в камере впрыска к на -чалу впрыска приводят в соответствиес давлением в цилиндре двигателя вмомент начала впрыскивания.При следующем впрыске...

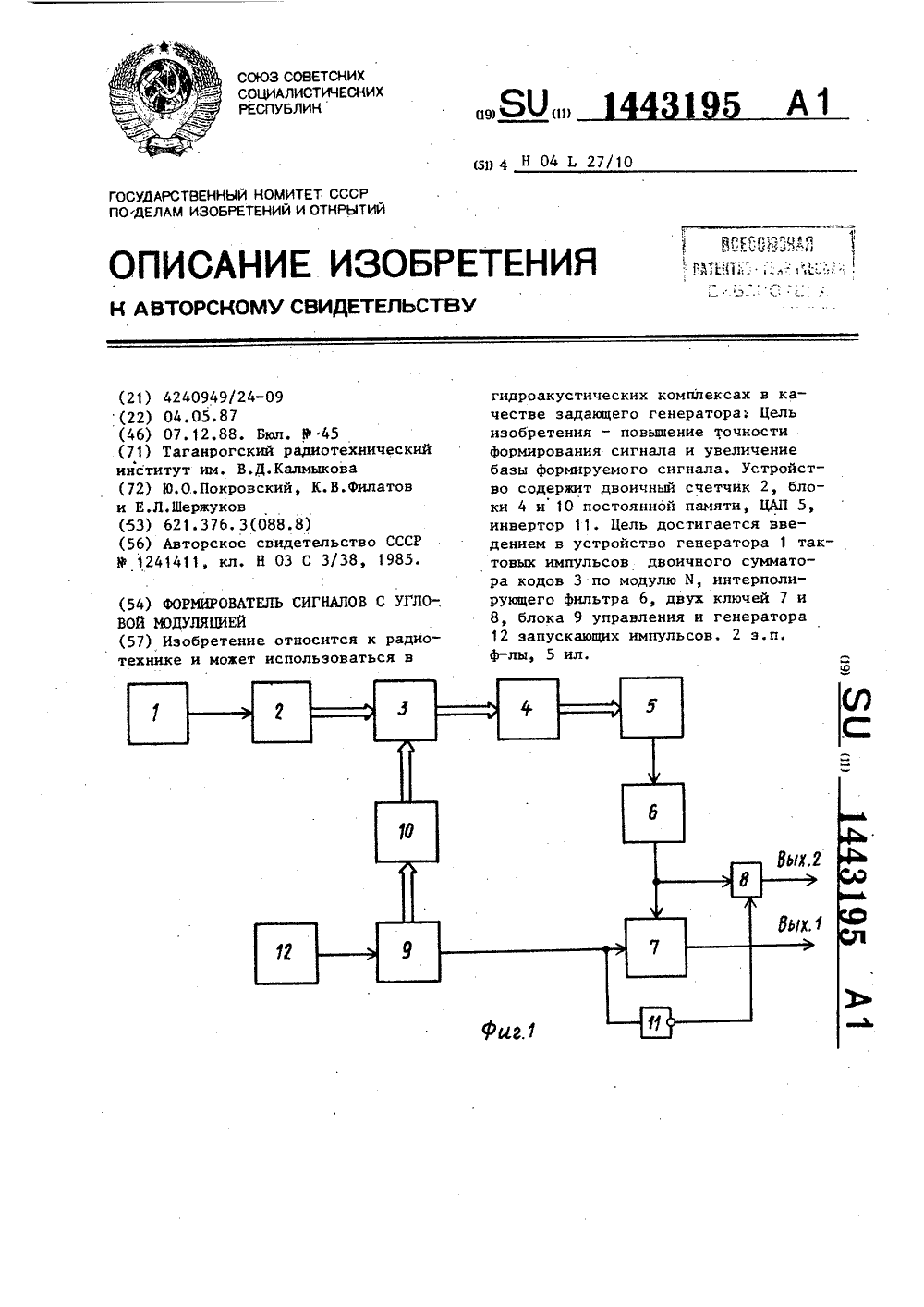

Номер патента: 1443195

Опубликовано: 07.12.1988

Авторы: Покровский, Филатов, Шержуков

МПК: H04L 27/10

Метки: модуляцией, сигналов, угловой, формирователь

...(фиг. 2 в). В момент с% достижения заданного в дешифраторе ,16 значения кода (2 -1, где 1 ш), на выходе дешифратора 16 появляется 431954уровень логического нуля, на выходеКБ-триггера 17, а значит и на втором выходе блока 9 управления также 5появляется уровень логического нуля,который запрещает прохождение импульсов с выхода генератора 13 импульсовна вход двоичного счетчика 15 (фиг.2 б).Сигнал с выхода дешифратора 16 такжеустанавливает двоичный счетчик 15 внулевое состояние. На выходе дешифратора 16 устанавливается уровень логической единицы. Блок 9 управленияпереходит в режим ожидания следующего запускающего импульса с выходагенератора 12 запускающих импульсов.Если фазовая функция формируемогосигнала четна (относительно середины...

Номер патента: 1273764

Опубликовано: 30.11.1986

Авторы: Астахов, Петленко, Шержуков

МПК: G01M 15/00

Метки: исследования, процессов, сгорания

...с прозрачными стенками 2 достигается практическиполное соответствие, чем и обеспечивается приближение термо 737 б 4 2динамических условий в камересгорания к реальным.Незначительные отличия в давлениях и температурах рабочего тела вкамере 1 сгорания и надпоршневой полости 7 двигателя устраняются соответствующим подбором степени сжатияи относительного объема камеры 1.В камеру 1 с помощью Форсунки 419 производится впрыск топлива, согласованный с включением кинокамеры 6таким образом, что за несколько гра"дусов ранее начинается кинорегистрация процесса. В результате получает 5 ся серия последовательных снимков,по которым представляется возможнымпроследить за движением и развитиемФакела распыленного топлива в условиях переменных давлений и...

Номер патента: 1240946

Опубликовано: 30.06.1986

Авторы: Владимирский, Дьяченко, Молчанов, Самусь, Сандомирский, Шержуков

МПК: F02M 59/20

Метки: насос, топливный

...взаимодействия с запорным элементом 21 отсечного клапана в сторону открытия осевого канала 18 в конце нагнетательного хода плунжера.Упор может быть выполнен в виде плоской торцовой стенки корпуса нагнетательного клапана, в этом случае запорный элемент отсечного клапана должен быть снабжен хвостовиком. Для герметизации полости низкого давления в корпусе 1 установлено эластичное уплотнение 25.В корпусе 1 расположены также кулачковый механизм (на чертеже не показан) для осуществления возвратно-поступательного перемещения плунжера 4, который снабжен возвратной пружиной 26. Топливный насос работает следуюшимобразом.При движении плунжера 4 к нижнеймертвой точке под действием пружины26 при закрытом нагнетательном клапане 12 в полости...

Номер патента: 1126705

Опубликовано: 30.11.1984

Авторы: Астахов, Дьяченко, Коржов, Шержуков

МПК: F02B 19/00

Метки: внутреннего, двигатель, сгорания

...ведет к снижению эксплуатационной экономичндсти,Целью изобретения является повышение экономичности путем стабилизации процессов воспламенения нарежимах малых нагрузок и холостогохода.Укаэанная цель достигается тем,что в двигателе внутреннего сгорания, содержащем основную камерусгорания и дополнительную камерусгорания, размещенную в головке цилиндров, снабженную Форсункой и свечой зажигания и выполненную в формекаНала, расширяющегося в сторонуФорсунки, объем части дополнительной камеры сгорания, расположеннойнад плоскостью, проходящей черезцентральный электрод свечи зажиганияперпендикулярно оси дополнительной;камеры сгорания, не превышает 0,024рабочего объема цилиндра. На чертеже показан двигательвнутреннего сгорания. Двигатель содержит...

Номер патента: 378327

Опубликовано: 01.01.1973

Авторы: Андреев, Дардык, Шенко, Шержуков

МПК: B29C 53/64, B29C 53/68, B29D 23/00 ...

Метки: армированных, непрерывного, пластиков, трубчатых

...на нем секторы 4 с закрепленными на тягах роликами 14, корончатая шайба 8 и размещенное на ней зубчатое колесо 7. Втулка копира 11 получает вращение в том же направлении что и вал 1, но с отличной от него угловой скоростью от механизма подач через зубчатое колесо 12. Так как скорость вращения втулки копира отлична от скорости вращения центрального вала, ролики 14 перемещаются по профильному копирному пазу и через тяги сосбщают секторам 4 принудительное возвратно-поступательное движение.Профиль копирного вала рассчитан так,чтобы в любой рассматриваемый момент большая часть секторов перемещалась в направлении подачи формуемого изделия, а меньшая часть возвращалась бы в обратном направлении с повышенной скоростью. Большинство секторов...

Номер патента: 280817

Опубликовано: 01.01.1970

Авторы: Андреев, Гармаш, Дардык, Макшеев, Шержуков, Шмугл

МПК: B05C 7/08, B29C 41/20, B29C 41/36 ...

Метки: внутреннюю, нанесения, поверхность, покрытий, труб

...в дрч ой ее части. способу для равномерноеровочного состава вдоль о от ее длины компаунд одят выдавливанием его эластичной дозировочной о длине горизонтально и предварительно заполняемои компаундом, отя с постоянной скоростью оликами.Покрытие наносят следующим образом.Заранее подготовленная тонкостенная эластичная трубка-дозатор нужного диаметра вводится в установленную наклонно трубу с торцовыми диафрагмами любым способом, например пропусканием груза на роликах с за крепленным концом трубки-дозатора. Один изсвободных концов трубки-дозатора подводится к выходному патрубку насоса, заполняющего дозировочную трубку термореактпвным компаундом, Футеруемая труба с уложенной и за полненной футеровочным составом трубкойдозатором переводится в...

Номер патента: 232069

Опубликовано: 01.01.1968

Авторы: Андреев, Дардык, Шевченко, Шержуков

МПК: C03B 37/12

Метки: нитей, укладчик

...а в положении Б - Б вся иголка вы ступает над поверхностью барабана. На поверхности барабана имеются кольцевые канавки для крайних несущих нитей 8 и .0 н средних несущих нитей 10.От вала 1 через коническую пару 11 и цн линдрнческий шестеренчатый редуктор 12приводится во вращение полый вал 1 З поводка укладчика 14, ушко которого вращается в плоскости, касательной к дискам 5 н 6.Отношение скоростей вращения поводка 15 укладчика 14 и вала 8 равно количеству иголок в каждом из дисков 5 и 6.Принцип работы устройства.На вращающемся изделии 15 (заготовка)закрепляются нижние несущие нити 8, 9, 1 О 20 н верхние прижимные нити 16 и 17, которыескользят в канавках по поверхности барабана 4. Через отверстие полого вала 18 и ушко поводка укладчика 14...

Номер патента: 151478

Опубликовано: 01.01.1962

Авторы: Ильин, Никулин, Шержуков

МПК: G01F 23/04

Метки: вод, грунтовых, залежи, напоров, прибор, пьезометрических, торфяной, уровня

...расширение 6, диаметр нижней части которого равен диаметру наконечника 4. На корпусе цилиндра- обоймы 5 укреплены рукоятки 7, а на верхнем конце трубки 1 устроены упоры 8.Определение расстояния уровня грунтовых во оверхности и распределения напоров в отдельных слоях торфяно ежи производится следующим образом.Нажимал на рукоятки , прибор погружают на требуемую глубину и, так как отверстия пьезометрической трубки 1 перекрыты цилиндром-обоймой 5, они не забиваются торфяной массой. Затем цилиндр-обойму 5 поднимают до упоров 8 и определяют напор только- того слоя почвы, в который погружена рабочая часть прибора. Ограничение притока из соседних слоев обеспечивается теы, что, кроме уплотнения слоя, лежащего ниже отверстия трубки,...

Номер патента: 133383

Опубликовано: 01.01.1960

Авторы: Шевченко, Шержуков

МПК: B28B 21/48, B29C 53/32, C03B 37/12 ...

Метки: непрерывного, нитей, стеклопластиковых, труб, укладчик, установке

...10. Водило 10 через вал 11 с рычагом 12 приводится в возвратно-поступательное дзижение кривошипно-шатунным механизмом 13, через коробку передач 14 от вала оправки 1. Таким образом движение поводка 7 укладчика синхронизировано с вращением оправки 1. При намотке каждый уложенный слой нитей пропитывается связующим при помощи барабана 15, прижимаемого рычагами 1 б к нитям. Барабан 15 частично погружен в ванну 17 со связующим и вращается за счет сцепления с поверхностью изготовляемой трубы, нанося при этом связующее на нити. Уплотнени уложенных слоев осуществляется уплотняющими нитями 5.Предложенный укладчик на навитую на оправку защитную ленту 1 бумажную или целофановую), смоченную связующим, укладывает сло. поперечных нитей, защитная...

Номер патента: 133382

Опубликовано: 01.01.1960

Авторы: Шевченко, Шержуков

МПК: B29C 53/62, B29C 65/52, B29D 23/00 ...

Метки: методом, намотки, непрерывного, нитей, стеклопластиковых, труб

...устраняет этот недостаток. На вращающийся сердечник одновременно с намоткой нитей в радиальном направлении производят укладку нигсй в продольном направлении зигзагом. Крепление вершины каждой петли зигзага фиксируется прижимными нитями, наматываемыми под небольшим углом к оси трубы. При этом продольные нити каждого последующего слоя прикрывают нити предыдущего слоя на величину, не меньше ширины пучка нитей, Пропитка намотанных нитей производится при помощи барабана, часть которого погружена в ванну со связующим. При вращении барабана связующий материал переносится на укладываемые нити, Кроме того, предложенный способ позволяет изго. товлять трубы с заранее заданными соотношениями прочностей в освом и радиальном направлениях при любом...

Номер патента: 122926

Опубликовано: 01.01.1959

Авторы: Шевченко, Шержуков

МПК: G01L 5/06

Метки: натяжения, проволоки

...углубление, предназначенное для у тановки ножевой подвески 18 правого захвата. На корпусе 1 в середине пролета между левым и правым захватами 5 имеется гнездо, в которое устанавлиьаются сменные ножевые опоры 19, имеющие, в зависимости от диаметра измеряемой проволоки, различный вынос ножки. Рукоятка 2 находится обычно в отжатом состоянии под воздействием пружины 20.Для измерения усилий натяжения устройство устанавливают на проволоку 21 с таким расчетом, чтобы она оказалась в крючках захватов 5 и под ножом опоры 19, после чего нажимают на рукоятку 2, При перемещении рукоятка 2 свободно вращается на втулке 3 до соприкосновения левого захвата 5 с контролируемой проволокой, При дальнейшем перемещении рукоятки в левом захвате возникает...
