Устройство для передачи и приема дискретных и аналоговых сообщений

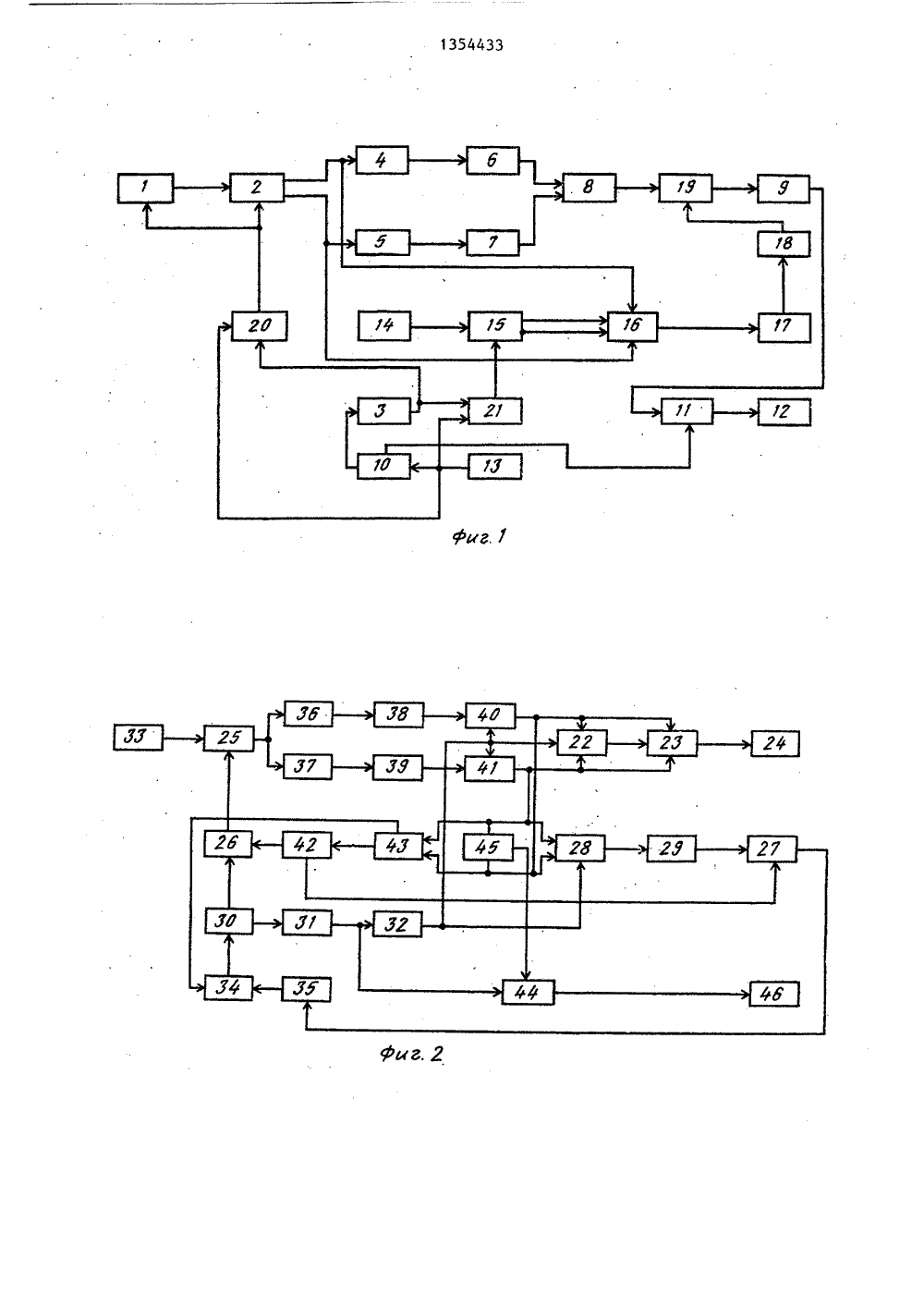

СОЮЗ СОВЕТСКИХ .СО 4 ВИВИЕШииРЕСПУБЛИК 1)4 Н 04 Т, 27 10 ИИФОПИСАНИЕ ИЗОБРЕТЕНИЯ Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТ(46) 2311,87. Бюл. Иф 43 (71) Московский электротехническийинститут связи(56) СоиаСвсЬ М., ЬайЕге 1,7 оЬап Т. А Бргеай-Яресггпш Сопсерг СошЬипп 8 игр Мойц 1 агьоп апй Рвеийопоьве ,СойЫЕ. - 1 ЕЕЕ ТгапвасСьоп оп Сошпии 11 саг 1 опв1983, ч. СОМ,9 10, р. 1133-1142. 80,1 54433 А 1(54) УСТРОЙСТВО ДЛЯ ПЕРЕДАЧИИ ПРИЕМА ДИСКРЕТНЫХ И АНАЛОГОВЫХ. СООБЩЕНИЙ (57) Изобретение относится к радиотехнике. Для повышения объема пере. даваемой информации введены на передающей стороне г-р гармонических колебаний, частотный модулятор, второй перемноаитель, аналоговый мультиплексор, блок выборки и хранения, два делителя частоты и источник аналого, вого сообщения, а на приемной сторо;не - получатель аналогового сообщения, фазоимпульсный демодулятор и , сумматор. 4 ил.1 135443Изобретение относится к радиотехнике и может быть использовано в системах передачи дискретного и аналогового сообщений,5Цель изобретения - повышение объема передаваемой информации.На фиг. 1 изображена структурнаяэлектрическая схема передающей стороны устройства; на Фиг. 2 - структур Оная электрическая схема приемной стороны устройства; на Фиг, 3 - структурная электрическая схема аналогового мультиплексора; на Фиг, 4 - струк-,турная электрическая схема Фазоимпульсного демодулятора.Устройство для передачи и приемадискретных и аналоговых сообщений со.держит на передающей стороне источник1 дискретного сообщения, триггер 2,дешифратор 3, первый 4 и второй 5 импульсные генераторы, первую 6 и вторую 7 дисперсионные линии задержки,сумматор 8, полосовой Фильтр 9, генератор 10 псевдослучайной последовательности, первый перемножитель 11,радиопередатчик 12, генератор 13 тактовых импульсов, источник 14 аналогового сообщения, блок 15 выборки ихранения, аналоговый мультиплексор16, частотный модулятор 17, генератор18 гармонических колебаний, второйперемножитель 19, первый 20 и второй21 делители частоты, а на приемнойстороне - хронизатор 22, решающий35блок 23, получатель 24 дискретного сообщения; первый 25, второй 26и третий 27 перемножители, блок 28выборки и хранения, полосовой фильтр29, генератор 30 псевдослучайной последовательности, дешифратор 31, формирователь 32 импульсов, радиоприемник 33, генератор 34 тактовых импульсов, фильтр 35 нижних частот, первую36 и вторую 37 дисперсионные линии 4задержки, первый 38 и второй 39 детек.торы огибающих, первый 40 и второй 41ключи, генератор 42 меандра, блок 43поиска, фазоимпульсный демодулятор44, сумматор 45, получатель 46 аналогового сообщения.Аналоговый мультиплексор содержитпервый 47 и второй 48 ключи и сумматор 49, фазоимпульсный демодулятор -фазовращатель 50, триггер 51, Фильтр52 нижних частот, усилитель 53 низкойчастоты.Устройство работает следующим образом. 3С выхода источника 1 дискретногосообщения бинарный сигнал поступаетна триггер 2, с прямого выхода кото-рого импульсный сигнал поступает напервый генератор 4, а с инвертирующего выхода - на второй генератор 5,Появление на входе дисперсионной линии задержки (ДЛЗ) б(7) импульсногосигнала вызывает на ее выходе ЛЧМсигнал, причем на выходе первой ДЛЗ 6,имеем ЛЧМ-сигнал с возрастающей частотой, а на выходе второй ДЛЗ 7ЛЧМ-сигнал с убывающей частотой.Следовательно, при передаче дискретного символа, соответствующего единице передаваемого сообщения, на прямом выходе триггера 2 появляется сигнал и на вход первой ДЛЗ б поступаетимпульсный сигнал с выхода генератора 4, а на выходе первой ДЛЗ 6 получают ЛЧМ-сигнал с возрастающей частотой.При передаче дискретного символа,соответствующего логическому нулю,на инверсном выходе триггера 2 имеется сигнал и на вход второй ДЛЗ 7 поступаетимпульсный сигнал с выхода генератора 5, а на выходе второй ДЛЗ 7получают ЛЧМ-сигнал с убывающей частотой, Сигналы с выходов ДЛЗ 6 и 7суммируются (сумматор 8) и поступают на первый вход второго перемножителя 19,Сигнал с выхода источника 14 аналогового сообщения поступает на первый вход блока 15 выборки и хранения, на второй вход которого поступает импульсная последовательность свыхода второго делителя 21 частоты.На прямом выходе блока 15 выборки ихранения имеются зафиксированныеуровни отсчетов выборки аналоговогосигнала, которые в дальнейшем будемназывать прямым ступенчатым сигналом,Если последний инвертирован относительно нулевого уровня, то его будем.называть инверсным ступенчатым сигналом. Таким образом, на вход первого ключа 47 поступает прямой, а на вход второго ключа 48 - инверсный ступенчатый сигнал, При передаче дискретного символа, соответствующего единице передаваемого сообщения, на управляющем входе первого ключа 47 появляется логическая единица, на управляющем входе второго ключа 48 -з 135443 логический нуль, поэтому на выходе первого ключа 47 прямой ступенчатый сигнал, на выходе второго. ключа 48 сигнал равен нулю и на вход5 ,частотного модулятора 17 поступает прямой ступенчатый сигнал. При передаче дискретного символа, соответствующего нулю передаваемого сообщения, на выходе первого ключа 47 сигнал ра вен нулю, а на выходе второго ключа 48 инверсный ступенчатый сигнал и на вход частотного модулятора 17 с выхода аналогового мультиплексора 16 поступает инверсный ступенчатый сигнал. 15Таким образом, прн передаче символа дйскретного сообщения, соответствующего логической единице, положительному отсчету аналогового сообщения соответствует гармоническое коле бание (выход генератора 18) с увеличенным значением несущей частоты, а отрицательному отсчету аналогового сообщения - гармоническое колебание (выход генератора 18 гармонических 25 колебаний) с уменьшенным значением несущей частоты, При передаче символа дискретного сообщения, соответствующего логическому нулю, положительному отсчету аналогового сообщения З 0 соответствует гармоническое колебание (выход генератора 18 логических колебаний) с уменьшенным значением несущей частоты, а отрицательному отсчету аналогового сообщения - гармо 35 ническое колебание (выход генератора 18 гармонических колебаний) с увеличенным значением несущей частоты.Сигнал с выхода генератора 18 гармонических колебаний перемножается с ЛЧМ-сигналами, формируемыми ДЛЗ 6 или 7. Их произведения фильтруются .(полосовой фильтр 9), перемножаются с псевдослучайной последовательностью ПСП 1 (перемножитель 11, генератор 10) 45 и поступают на вход радиопередатчика 12.Коэффициент деления первого делителя 20 частоты определяется соотношен ием между с к орос тями пер едачи ЛЧМ 50 сигнала и псевдослучайной последовательности. Например, если коэффициент деления равен 2, то длительность одного импульса ЛЧМ-сигнала соответствует удвоенной длительности псевдослучайной последовательности, Соотношение между коэффициентами деления первого 20 и второго 21 делителей частоты определяет соотношение между скоростями передачи дискретного и аналогового сообщений,С выхода радиоприемника 33 прини- . маемое колебание перемножается (пере- множитель 25) с опорной псевдослучайной последовательностью, сформированной генератором 30 псевдослучайной последовательности. Если задержка между принимаемым сигналом и опорной псевдослучайной последовательностью отсутствует, то на входе.ДЛЗ 36 и 37 ЛЧМ-сигнал, смещенный по частоте на величину, определенную значением отсчета аналогового сообщения. После согласованной фильтрации ЛЧМ-сигналов (ДЛЗ 36 или 37) и детектирования отликов согласованной фильтрации (детектор 38 или 39 огибающих) простробированные (ключи 40 и 41) огибающие отликов согласованных фильтров (ДЛЗ 36 и 37) поступают на вход решающего блока 23. Оценка символов передаваемого дискретного сообщения поступает на вход получателя 24 дискретного сообщения.Сигналы с выхода ключей 40 и 41 суммируются (сумматор 45) и поступают на один из (установочных) входов триггера 51, На другой вход триггера 51 поступает импульсная последовательность с выхода фазовращателя 50. Широтно-импульсный сигнал фильтруется (фильтр 52 нижних частот), усиливается (усилитель 53 низкой частоты) и поступает на вход получателя 46 аналогового сообщения.формула изобретенияУстройство для передачи и приема дискретных и аналоговых сообщений, содержащее на передающей стороне источник дискретного сообщения, выход которого соединен с сигнальным входом триггера, прямой и инверсный выходы которого соединены с входами со" ответственно первого и второго импульсных генераторов, выходы которых подключены к входам соответственно первой и второй дисперсионных линий задержки, выходы которых подключены соответственно к первому и второму входам сумматора, полосовой фильтр, выход которого соединен с первым входом первого перемножителя, выход которого соединен с входом радиопередатчика, генератор тактовых импульсов, выход которого подключен к входу5 13544 генератора псевдослучайной последовательности, первый выход которого соединен с вторым входом первого пере- множителя, дешифратор, вход которого подключен к второму выходу генератора псевдослучайной последовательности, при этом тактовый вход источникадискретного сообщения подключен к тактовому входу триггера, а на приемной стороне - радиоприемник, выход которого соединен с первым входом первого перемножителя, выход которого подключен к входам первой и второй дисперсионных линий задержки, выходы которых подключены к входам соответственно первого и второго. детекторов огибающих, выходы которых соединены с первыми входами соответственно первого и второго ключей, вторые входы которых подключены к выходу формирователя импульсов, к первым входам хронизатора и блока выборки и хранения, второй вход которого соединен с выходом первого ключа, с вторым 2 б входом хронизатора, с первыми входами решающего блока и блока поиска, первый выход которого соединен с первым входом генератора тактовых импульсов, выход которого соединен с . входом генератора псевдослучайной последовательности, первый выход которого соединен с первым входом второго перемножителя, второй вход которого подключен к первому выходу гене 35 ратора меандра, вход которого соединен с вторым выходом блока поиска, второй вход которого подключен к выходу второго ключа, к третьему входу хронизатора, второму входу решающего блока и третьему входу блока выборки и хранения, выход которого соединен через полосовой фильтр с первым входом третьего перемножителя, выход которого через фильтр нижних частот соединен с вторым входом генератора тактовых импульсов, при этом выход хронизатора соединен с третьим входом решающего блока, выход которого соединен с входом получателя дискретного сообщения, второй выход генератора псевдослучайной последовательности через дешифратор подключен к 33 6входу Формирователя импульсов, выходвторого перемножителя соеДинен с вторым входом первого перемножителя, авторой выход генератора меандра подключен к второму входу третьего перемножителя, о т л и ч а ю щ е е с ятем, что, с целью повышения объемапередаваемой информации, введенына передающей стороне генератор гармонических колебаний, частотный модулятор, второй перемножитель, аналоговый мультиплексор, блок выборки ихранения, два делителя частоты и источник аналогового сообщения, выходкоторого соединен с первым входомблока выборки и хранения, прямой иинверсный выходы которого подключены соответственно к первому и второму входам аналогового мультиплексора,выход которого через последовательно соединенные частотный модулятор игенератор гармонических колебанийсоединенс первым входом второго перемножителя, выход которого лодключенк входу полосового фильтра, при этомтактовый вход триггера аодключен квыходу первого делителя частоты, первый вход которого соединен с выходомдешифратора и первым входом второгоделителя частоты, второй вход которого подключен к выходу генератора тактовых импульсов и второму входу первого делителя частоты, прямой и инверсный выходы триггера соединены соответственно с третьим и четвертымвходами аналогового мультиплексора,выход второго делителя частоты соединен с вторым входом блока выборки ихранения, выход сумматор соединен свторым входом второго перемножителя,а на приемной стороне введены получатель аналогового сообщения, фазоимпульсный демодулятор и сумматор, выход которого соединен с первым входомфазоимпульсного демодулятора, выходкоторого подключен к входу получателяаналогового сообщения, выход дешифратора соединен с вторым входом фазоимпульсного демодулятора, при этом первый и второй входы сумматора соединены соответственно с первым и вторымвходами блока поиска.1354433 ставитель О. Геллер Редактор ектор Л етраш Техред И.Попов ипенко аказ 5716/5 6Тираж 636 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Иосква, 3-35, Раушская наб., д. 4/5 изводственно-полиграфическое предприятие, г. Ужгород, ул. Проектная,
