Устройство для формирования частотно-манипулированных сигналов

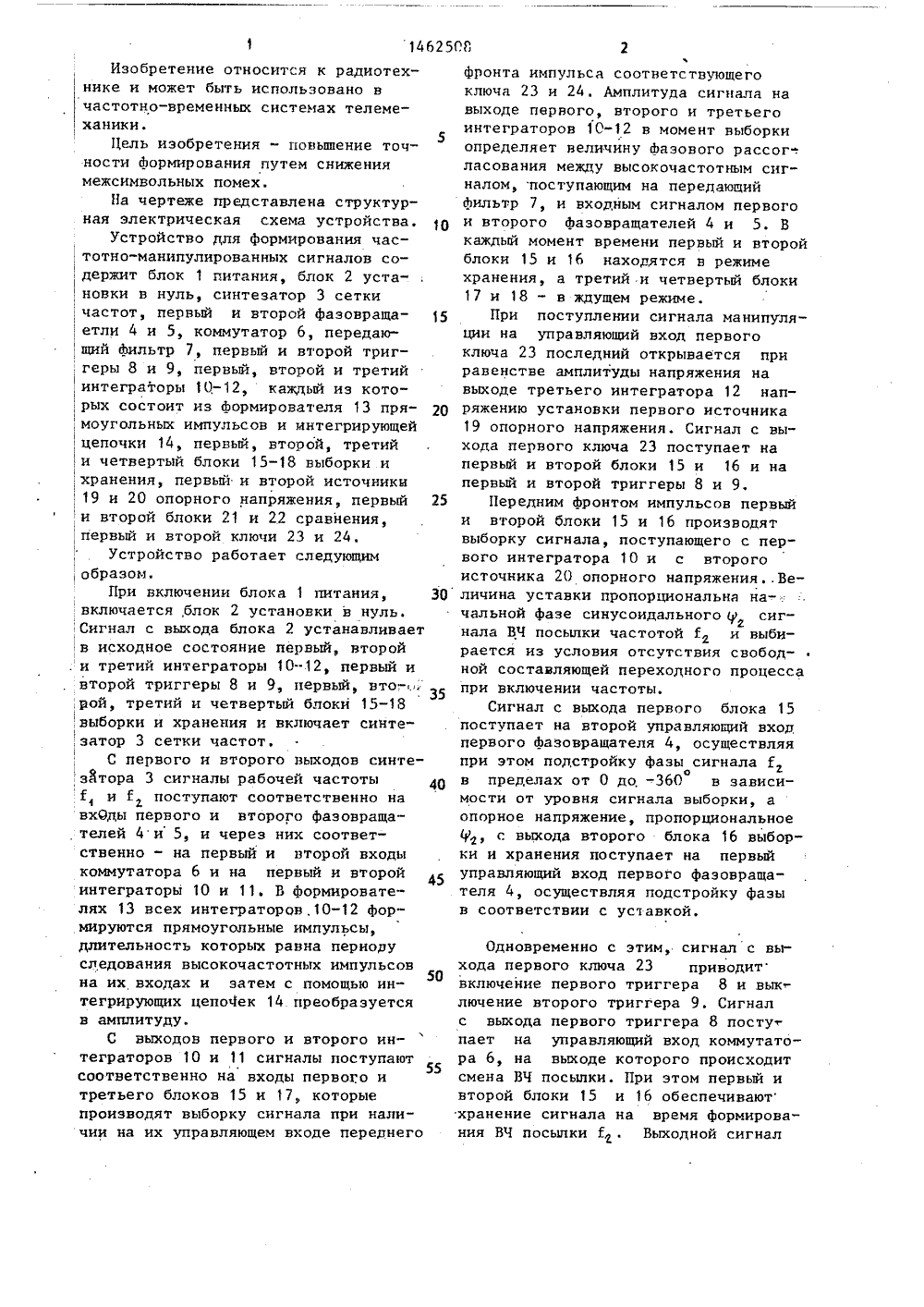

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИН 2508 11 4 Н 04 1 27/10 ОПИСАНИЕ ИЗОБРЕТЕК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ И иер 2ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМПРИ ГКНТ СССР(56) Авторское свидетельство СССР В 1190462, кл. Н 03 С 3/00, 1985. , (54) УСТРОЙСТВО ДЛЯ ФОРМРОВАНИЛ ЧАСТОТНО-ИАНИПУЛИРОВАННЫХ СИГНАЛОВ (57) Изобретение относится к радио;технике и может использоваться в частотно-временных системах телеме,ханики. Цель изобретения - повышение очности ормирования частотно-м пулированных сигналов. Устр-во соджит блок питания 1, блок установкив нуль, синтезатор 3 сетки частот,фазовращатели 4 и 5, коммутатор 6,передающий фильтр 7, триггеры 8 иинтеграторы 10, 11 и 12, каждый изкоторых состоит из формирователя 13прямоугольных импульсов и интегрирующей цепочки 14, блоки выборки ихранения 15, 16, 17 и 18, источники19 и 20 опорного напряжения, блокисравнения 21 и 22 и ключи 23 и 24.Цель достигается путем снижения межсимвольных помех, 1 ил.Изобретение относится к радиотехнике и может бьггь использовано вчастотно-временных системах телемеханики.Цель изобретения - повьппение точ 5ности формирования путем снижениямежсимвольных помех.На чертеже представлена структурная электрическая схема устройства.Устройство для Формирования час, тотно-манипулированных сигналов со, держит блок 1 питания блок 2 устаФновки в нуль, синтезатор 3 сеткичастот, первый и второй фазовращаетли 4 и 5, коммутатор 6, передаю щий фильтр 7, первый и второй триг ,геры 8 и 9, первый, второй и третийинтеграторы 10-12 каждый из котоЭ, рых состоит из формирователя 13 пря, образом,При включении блока 1 питания, 30включается блок 2 установки в нуль.Сигнал с выхода блока 2 устанавливаетв исходное состояние первый, второй.и третий интеграторы 10-12, первый ивторой триггеры 8 и 9, первый, вто;-.,,выборки и хранения и включает синтезатор 3 сетки частот.С первого и второго выходов синтезатора 3 сигналы рабочей частоты 40Г и К поступают соответственно навходы первого и второго фаэовращателей 4 и 5, и через них соответственно - на первый и второй входыкоммутатора 6 и на первый и второй 45интеграторы 10 и 11. В Формирователях 13 всех интеграторов,10-12 Формируются прямоугольные импульсы,длительность которых равна периодуследования высокочастотных импульсовна их входах и затем с помощью ин 50тегрирующих цепочек 14 преобразуетсяв амплитУдУС выходов первого и второго интеграторов 1 О и 11 сигналы поступаютсоответственно на входы первого итретьего блоков 15 и 17 которыепроизводят выборку сигнала при наличии на их управляющем входе переднего Ъфронта импульса соответствующего ключа 23 и 24. Амплитуда сигнала на выходе первого, второго и третьего интеграторов 10-12 в момент выборки определяет величину фаэового рассог-. ласования между высокочастотным сигналом, поступающим на передающий фильтр 7, и входным сигналом первогои второго Фазовращателей 4 и 5. В каждый момент времени первый и второй блоки 15 и 16 находятся в режиме хранения, а третий .и четвертый блоки 17 и 18 - в ждущем режиме.При поступлении сигнала манипуляции на управляющий вход первого ключа 23 последний открывается при равенстве амплитуды напряжения на выходе третьего интегратора 12 напряжению установки первого источника 19 опорного напряжения. Сигнал с выхода первого ключа 23 поступает на первый и второй блоки 15 и 16 и на первый и второй триггеры 8 и 9.Передним фронтом импульсов первый и второй блоки 15 и 16 производят выборку сигнала, поступающего с первого интегратора 10 и с второгоисточника 20 опорного напряженияВеличина уставки пропорциональна на-: чальной Фазе синусоидального у сиг 2 нала ВЧ посылки частотой Г и выбирается из условия отсутствия свободнои составляющей переходного процесса при включении частоты.Сигнал с выхода первого блока 15 поступает на второй управляющий вход первого фазовращателя 4, осуществляя при этом подстройку фазы сигнала Ео в пределах от 0 до, -360 в зависимости от уровня сигнала выборки, а опорное напряжение, пропорциональное 9, с выхода второго блока 16 выборки и хранения поступает на первый управляющий вход первого фаэовращателя 4, осуществляя подстройку фазы в соответствии с усч авкой. Одновременно с этим, сигнал с выхода первого ключа 23 приводит включение первого триггера 8 и вык лючение второго триггера 9. Сигнал с выхода первого триггера 8 посту пает на управляющий вход коммутатора 6, на выходе которого происходит смена ВЧ посылки. При этом первый и второй блоки 15 и 16 обеспечивают хранение сигнала на время Формирования ВЧ посылки Е . Выходной сигналз 14625 с коммутатора 6 поступает на передающий фильтр 7.В следующем такте при поступле-. нии манипулирующего сигнала на управч5 ляющии вход второго ключа 24,последний открывается при равенстве фазы ВЧ сигнала С, поступающего на передающий фильтр 7, и уставки второго источника 20. Величина уставки выби- .1 О рается из условия отсутствия свободной составляющей переходного процесса при отключении частоты ГСигнал с выхода второго ключа 24 поступает на третий и четвертый блоки 17 и 18 и на первый и второй триггеры 8 и 9. Передним фронтом импульса третий и четвертый блоки 17 и 18 выборки и хранение производят выборку сигнала, поступающего из второго интегратора 11 и первого источника 19 опорного напряжения.Величина уставки пропорциональна начальной фазе у, сигнала Г, и выби" 25 рается из условия отсутствия свободной составляющей переходного процесса привключении частоты Г, . Сигнал с выхода третьего блока 17 поступает на первый управляющий вход второго 30 фазовращателя 5, осуществляя при этом подстройку фазы ВЧ .сигнала в пределах от 0 до -360 , а сигнал с выхода четвертого блока 18 выборки и хранения поступает на второй вход второго фазовращателя 5, осуществляя подстройку фазы в соответствии с уставкой первого источника 19 опорного напряжения.40Формула из о бр ете нияУстройство для формирования частотно-манипулированных сигналов, содержащее последовательно соединенные блок питания, блокустановки в нуль и синтезатор сетки частот, выходы которого подключены к сигнальным входам первого фазовращателя, управляющие входы которого соединены с выходами первого и второго блоков выборки и хранения, ивторого фазовращателя, управляющие входы которого соединены с выходами третьего и четвертого блоков выборки и хранения, а выходы первого и второго фазовращателей подключены соответственно к входу первого интегратора, выход которого соединен с сигнальным входом первого блока выборки и хранения, к первому сигнальному входу коммутато- . ра, к входу второго интегратора, выход которого соединен с сигнальнымвходом третьего блока выборки и хранения, и к второму сигнальному входу коммутатора, управляющие входы и выход которого соединены соответственно с выходами первого и второго триггеров и с входом третьего интегратора, который подключен к входу передающего фильтра, выход которого является выходом устройства, при этом управляющие входы первого и второго блоков выборки и хранения соединены с первыми установочными входами первого и второго триггеров, вторые и третьи установочные входы которых соединены соответственно с вторым выходом блока установки в нуль и с управляющими входами третьего и четвертого блоков выборки и хранения, о т .л и ч а ю щ е е с я тем, что, с целью повышения точности формирования путем снижения межсимвольных помех, введены два ключа, два блока сравнения и два источника опорного напряжения, выходы которых подключены соответственно к первому входу первого блока сравнения, выход которого соединен с сигнальным входом первого ключа, и к первому входу второго блока сравнения, выход которого соединен с сигнальным входом второго ключа, выход которого и выход первого ключа соединены соответственно с управляющими входами четвертого и второго блоков выборки и хранения, к сигнальным входам которых подключены соответственно выходы первого и второго источников опорного напряжения, причем выход третьего интегратора подключен к вторым входам блоков сравнения, а управляющие входы ключей являются управляющими входами устройства.
