Устройство для формирования частотно-манипулированных сигналов

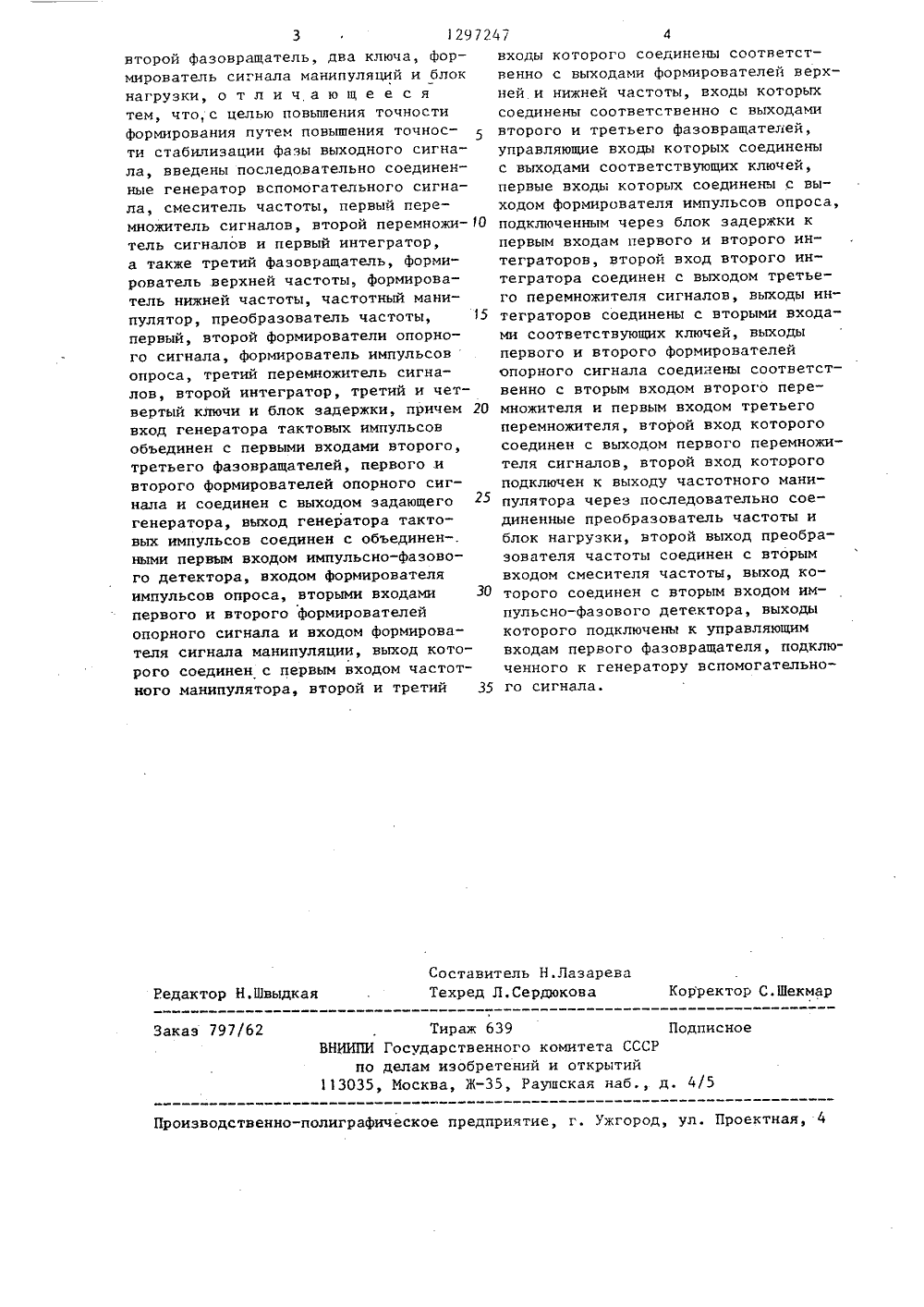

(088,8)свидетельство ССС04 1. 27/10, 1975 ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ К АВТОРСКОМУ СВИДЕТЕЛЬСТВ(54) УСТРОЙСТВО ДЛЯ ФОРМИРОВАНИЯ ЧАСТОТНО-МАНИПУЛИРОВАННЫХ СИГНАЛОВ(57) Изобретение относится к радиотехнике, Цель изобретения - повышение точности формирования путем повьппения точности стабилизации фазывыходного сигнала. Устройство содержит задающий генератор 1, фазовращатели 2, 3 и 15, формирователь (Ф) 4нижней частоты, Ф 5 верхней частоты,частотный манипулятор 6, преобразователь 7 частоты, блок 8 нагрузки,Ф 9 и 10 опорного сигнала, перемножители 11, 12 и 18 сигналов, интеграторы 13 и 14, генератор 6 вспомогательного сигнала;, смеситель 7 частоты, генератор 19 тактовых импульсов,импульсно-фазовый детектор 20, Ф 21сигналаманипуляции, Ф 22 импульсовопроса, ключи 23-26, блок 27 задержки, Управление фаэовращателями 2, 3и 15 осуществляется до тех пор, покарезультаты интегрирования не станутравными нулю в каждой точке опроса.Поскольку при этом нулевыми являютсяфазыопорных сигналов и фаза выходного сигнала смесителя 17; автоподстройка прекращается при равенственулю средних фаз сигналов на выходеблока 8. 1 ил.1 12972Изобретение относится к радиотехнике и может использоваться для осуществления манипуляции сигналов путем сдвига частоты в системах передачи дискретной информации. 5Цель изобретения - повышение точности формирования путем повышенияточности стабилизации фазы выходногосигнала.На чертеже изображена структурнаяэлектрическая схема устройства.Устройство содержит задающий генератор 1, третий фазовращатель 2, второй фазовращатель 3, формирователь 4нижней частоты, формирователь 5 верхней частоты, частотный манипулятор б,преобразователь частоты 7, блок 8нагрузки, формирователи 9, 1 О опорного сигнала, второй третий перемножители 11, 12 сигналов, интеграторы3, 14, первый фазовращатель 15, генератор 16 вспомогательного сигнала,смеситель 17 частоты, первыйперемножитель 18 сигналов, генератор 19 тактовых импульсов, импульсно-фазовыйдетектор 20, формирователь 21 сигнала манипуляции, формирователь 22 импульсов опроса, ключи 23 - 26, блок27 задержки.Устройство работает следующим образом.Сигнал задающего генератора 1 поступает через фазовращатели 2, 3 наформирователи 4, 5 переключаемых частот, Переключаемые частоты поступают 35на частотный манипулятор 6, с выходакоторого ЧМ-сигнал с целочисленныминдексом модуляции после преобразования в рабочий диапазон в преобразователе 7 частоты поступает в блок 8нагрузки, например колебательныйконтур,Сигнал манипуляции, управляющийчастотным манипулятором 6, формируется из тактовых импульсов, поступающих в формирователь 21 с генератора19 тактовых импульсовТактовые импульсы поступают также на опорныйвход импульсно-фазового детектора 20в цепи автоподстройки выходного сигнала смесителя 17 частоты, формирователь 22 импульсов опроса и установочные входы формирователей 9, 1 Оопорных сигналов. Выходной сигналсмесителя 17 частоты образуется извспомогательного сигнала генератора16 и сигнала гетеродина, поступающего на второй вход смесителя 17 47частоты с дополнительного выхода преобразователя 7 частоты.Выходной сигнал смесителя 17 частоты поступает на перемножитель 18 сигнапов и на сигнальный вход импульсно-фазового детектора 20, с выходов которого сигналы рассогласования поступают на управляющие входы фазовращателя 15." В результате автоподстройки фаза выходного сигнала смесителя 17 частоты становится равной нулю.Опорные сигналы, сформированные из частоты зацающего генератора 1 с помощью формирователей 9, 10, поступают на перемножители 11, 12 сигналов, на вторые входы которых поступает сигнал с перемножителя 18. Результаты перемножения опорных сигналов нижней и верхней частоты с выходным сигналом перемножителя 18 усредняются в интеграторах 13, 14, выходные сигналы которых управляют ключами 23-26. На сигнальные входы ключей 23-26 поступают импульсы опроса с формирователя 22, сформированные из тактовых импульсов путем деления, при этом усреднение выходных сигналов перемножителей 11, 12 осуществляется за две или несколько элементарных посылок, В зависимости от знаков чисел, записанных в интеграторах к моменту опроса, открывается тот или иной ключ на выходе каждого интегратора, и импульсы опроса проходят на входы управления фазовращателей 2, 3. Обнуление интеграторов 13, 14 производится импульсами опроса, прошедшими через блок 27 задержки,Управление фаэовращателями осуществляется до тех пор, пока результаты интегрирования не станут равными нулю в каждой точке опроса. Поскольку при этом нулевыми являются фазы опорных сгггналов и фаза выходного сигнала смесителя 17 частоты, автоподстройка прекращается при равенстве нулю средних фаз сигналов на выходе блока 8 нагрузки.Формула изобретенияУстройство для формирования частотно-манипулированных сигналов, содержащее последовательно соединенные задающий генератор и первый фазовращатель, а также импульсно-Фазовый детектор, генератор тактовых импульсов,1297247 го сигнала. Составитель Н.ЛазареваТехред Л.Сердюкова Редактор Н.Швыдкая Корректор С.Шекмар Тираж 639 ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Заказ 797/62 Подписное Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 второй фазовращатель, два ключа, Формирователь сигнала манипуляций и блокнагрузки, о т л и ч а ю щ е е с ятем, что, с целью повышения точностиформирования путем повышения точности стабилизации фазы выходного сигнала, введены последовательно соединенные генератор вспомогательного сигнала, смеситель частоты, первый перемножитель сигналов, второй перемножи Отель сигналов и первый интегратор,а также третий фазовращатель, формирователь верхней частоты, формирователь нижней частоты, частотный манипулятор, преобразователь частоты, 15первый, второй формирователи опорного сигнала, формирователь импульсовопроса, третий перемножитель сигналов, второй интегратор, третий и четвертый ключи и блок задержки, причем 20вход генератора тактовых импульсовобъединен с первыми входами второго,третьего фазовращателей, первого ивторого формирователей опорного сигнала и соединен с выходом задающегогенератора, выход генератора тактовых импульсов соединен с объединен-.ными первым входом импульсно-фазового детектора, входом формирователяимпульсов опроса, вторыми входами ЗОпервого и второго формирователейопорного сигнала и входом формирователя сигнала манипуляции, выход которого соединен с первым входом частотного манипулятора, второй и третий 35 входы которого соединены соответственно с выходами формирователей верхней и нижней частоты, входы которыхсоединены соответственно с выходамивторого и третьего фазовращателей,управляющие входы которых соединеныс выходами соответствующих ключей,первые входы которых соединены с выходом формирователя импульсов опроса,подключенным через блок задержки кпервым входам первого и второго интеграторов, второй вход второго интегратора соединен с выходом третьего перемножителя сигналов, выходы интеграторов соединены с вторыми входами соответствующих ключей, выходыпервого и второго формирователейопорного сигнала соединены соответственно с вторым входом второго перемножителя и первым входом третьегоперемножителя, второй вход которогосоединен с выходом первого перемножителя сигналов, второй вход которогоподключен к выходу частотного манипулятора через последовательно соединенные преобразователь частоты иблок нагрузки, второй выход преобразователя частоты соединен с вторымвходом смесителя частоты, выход которого соединен с вторым входом импульсно-фазового детектора, выходыкоторого подключены к управляющимвходам первого фазовращателя, подключенного к генератору вспомогательно
