H04L 27/10 — с частотно-модулированной несущей, т.е. осуществляющие манипуляцию путем сдвига частоты

Номер патента: 1483663

Опубликовано: 30.05.1989

Авторы: Бродский, Воронков, Гаинцев, Худяков

МПК: H04L 27/10

Метки: сигналов, формирователь, частотно-манипулированных

...на вход генератора 7, осуществляя частотную манипуляцию несущей частоты Го, Стабилизация несущей частоты генератора 71 . осуществляется с помощью системыавтоподстройки частоты, В качествеопорной частоты используются колебания эталонного генератора 2. Полученные в смесителе 2 колебания проме -жуточной частоты (Г,. - Г ) усиливаютгся в УПЧ 3 и поступают на частотныйдискриминатор 4, Частота настройкичастотного дискриминатора 4 равна 40промежуточнои частоте, На выходечастотного дискриминатора 4 формируется напряжение, состоящее из манипулирующего сигнала и сигнала ошибки,величина и знак которого зависяттолько от ухода (нестабильности) частоты генератора 1 (фиг,2 в).Чтобы исключить влияние манипулирующего сигнала, перед каждым циклом подачи...

Номер патента: 1515384

Опубликовано: 15.10.1989

Авторы: Белоцкий, Дербышев, Митрюхин, Чирков

МПК: H04L 27/10

Метки: манипулятор, разрыва, фазы, частоты

...на выходе второго вентиля (полусумматора) 22 формируется знак частотного рассогласования ("0" соответствует случаю ГЬ;, а "1" - случаюЬ; ), На выходе четвертого Э-триггера 26 вырабатывается признак "точнонастройки ("1 соответствует случаю Гр с 2 Ь;, 0" - спучаю Гр 2 Л,). В соответствии с этим признаком четвертый вентиль 27 пропускает либо Г Р, либо опорную частоту, вырабатываемую опорным генератором 21, На выходе третьего вентиля 23, который является третьим выходом блока 11 сравнения, при наличии "1" на втором входе блока 11 сравнения образуется пачка корректирующих импульсов, При помощи первого вентиля 20 и Формирователя 19 импульсов сброса вырабатывается импульс сброса, передний Фронт которого совпадает с моментом окончания...

Номер патента: 1518867

Опубликовано: 30.10.1989

Автор: Королев

МПК: H03B 23/00, H04L 27/10

Метки: сигналов, формирования, частотно-модулированных

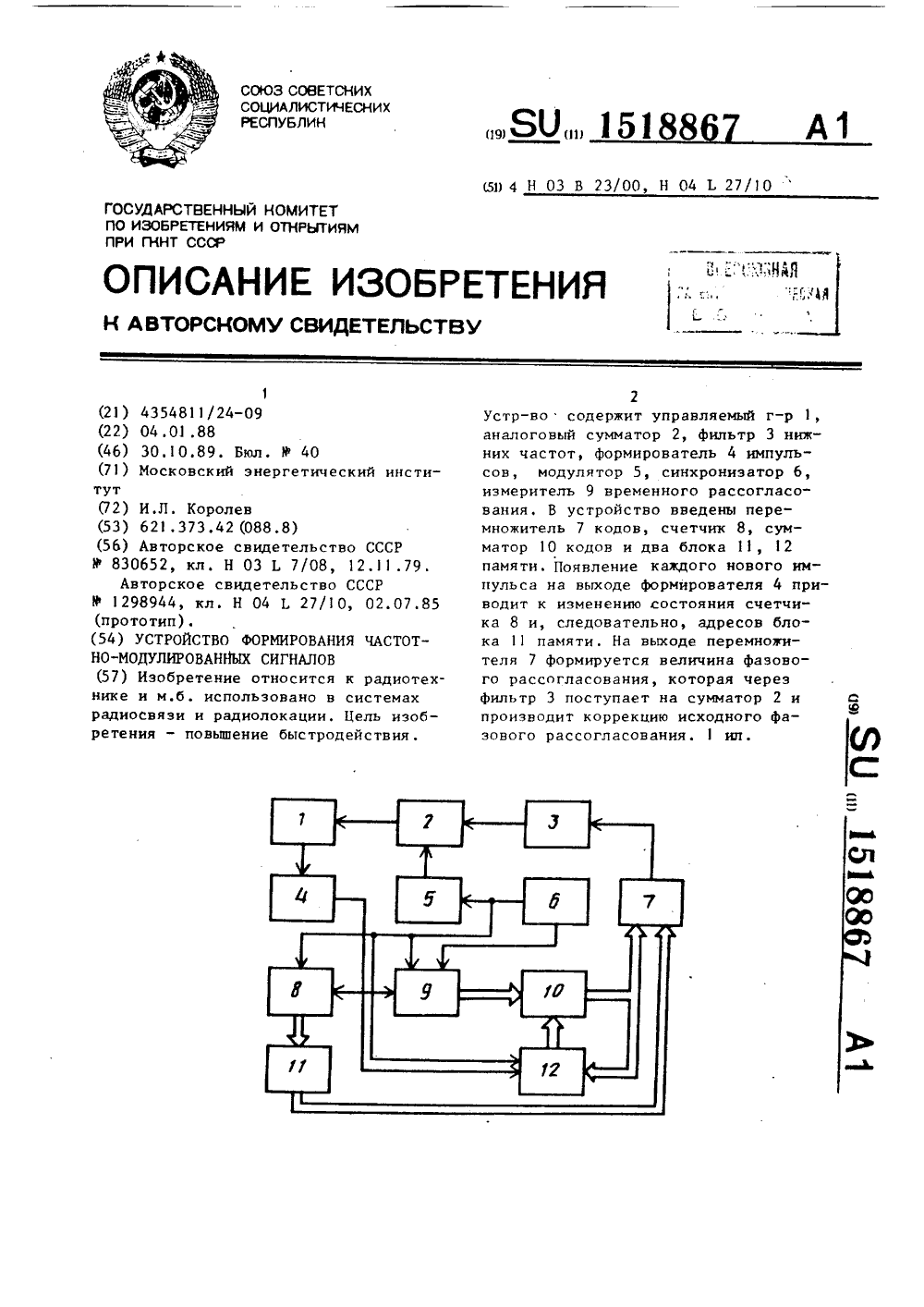

...считая от момента начала модуляции, соответствует значениям Т К),В отсутствие ошибок, т.е. при У (Т) = О, имеютгде Т(М) - требуемое положение нулейфункции (1).Расстояние между соседними нулями частотно-модулированного сигнала определяется как0 (М) = Т 1 М)-Т (М) - в отсутствие ошибок.0 Ф 1) = ТФ)-Т " (М) - при наличии ошибок.Наличие фазового рассогласования У (Т) приводит к появлению временного рассогласования Е (Т), определяемого следующим образомЕТ ф 1 = 0 Ф) - Р Ф") (3)Величина Е Т " (М) формируется на выходе измерителя 9, На выходе сум матора 10 кодов вырабатывается величина а Е 1 Т (М), равная Е Т )1О) + Е ГТ" Ю)1. При этом запись числа но второй блок 12 памяти происходит по переднему фронту импульса формирователя 4, а формирование...

Номер патента: 1525934

Опубликовано: 30.11.1989

Авторы: Бойчун, Болотских, Брескин, Гончарук, Зарянов, Кузнецов, Лазарев, Пантелеев, Шевченко

МПК: H04L 27/10

Метки: двухпроводная, дуплексная, модуляцией, телеграфирования, тонального, частотной

...и второго счетчиков 23 и 24импульсов двоичные сигналы, объединенные в схеме ИСКЛ 0 ЧАО 1 ЕЕ ИЛИ 25,поступают на фильтр 19 нижних частотс линейной фазовой характеристикой,аппроксииируеисй пс Бесселю, 5-гспорядка и с час 1 стой среза 200 Гц,Коэффициенты деления счетчиков 23и 24 станционного (абснентсксго) полукомплекта равны; для первого канала256 (128) и для второго - 128 (256),Сигнал с выхода фильтра 9 нижнихчастот поступает на пороговый блок 20,выходной сигнал дискретной информациикоторого является выходси канала 9 демодуляции,Таким образом, предложенная система позволяет повысить стабильностьпараметров телеграфных каналов, уменьшив величину изохронных искажений до64 на скорости 200 Бод при работе покабелям абонентской линии ГТС с...

Номер патента: 1566458

Опубликовано: 23.05.1990

Авторы: Казаков, Калямин, Кириллов

МПК: H03C 3/09, H04L 27/10

Метки: автоподстройки, генератора, модуляцией, частотной, частоты

...между сигналами на входах фазового детектора 5,Для полного устранения разности фаэмежду сравниваемыми сигна.пами (привязки фаз) сигнал с третьего выхода 20формирователя 11 открывает третийключ 20 и замыкает дополнительноекольцо автоподстройки.Сигнал подстройки с выхода третьего интегрирующего фильтра 21 25управляет положением выходного сигнала УЛЗ 6 относительно импульсовс выхода опорного генератора 4, Этокольцо подстройки первого порядкаимеет высокое быстродействие и за ЗО2-4 импульса подстройки обеспечиваетнулевую разность фаз сравниваемыхсигналов, Например, через четырепериода опорной частоты сигналом сформирователя 11 закрывается третий35ключ 20, третий интегрирующий фильтр21 запоминает потенциал управленияУЛЗ 6, первый ключ 16...

Номер патента: 1628215

Опубликовано: 15.02.1991

Авторы: Жаровский, Лучук, Пунинский

МПК: H04L 27/10

Метки: данных, приемопередающее

...ошибкой, при меньшем не равном "О" числе ошибок - кадр с одиночными ошибками. Для этого сигналы ошибок просчитываются счетчиком 23 за время одного периода кадровой частоты, поступающей на делитель с делителя 20, Этот сигнал стробирует выходы счетчика 23 и задним фронтом сбрасывает его в "О".В момент стробирования код счетчика 23 поступает на блок 24, на выходах которого наличие .сигналов определяется результатом сравнения с пороговой-величиной, повышение которой возбуждает выход, подключенный к счетчику 25, если код счетчика 23 меньше ш, но больше "0", то возбуждается выход 24, подключенный к счетчику 27 (ш Е 1-10), Таким образом результаты анализа ошибок в каждом кадре накапливаются в счетчиках 25 и 27. По завершению цикла анализа...

Номер патента: 1665530

Опубликовано: 23.07.1991

Авторы: Горностаев, Попенко, Турко

МПК: H04L 27/10

Метки: модулятор, частотный

...оказывается равной длительности элементов функции Уолша,Коммутатор 9 устроен так, что при поступлении на его управляющий вход нулевого потенциала на его выходе формируется сигнал, поступающий на первый информационный вход, а при поступлении на его управляющий вход положительного потенциала на его выходе формируется сигнал, поступающий на второй информационный вход. Напряжение на выходе источника 1 показано на фиг.2 и,Так как управляющий вход коммутатора 9 подключен к выходу (и - 1)-го разряда счетчика 8 (фиг.2 й), то в течение первого полупериода формирования функции Уолша на выходе генератора 7 функций Уолша на выходе коммутатора 9 формируется прямоугольное колебание, а в течение второго полупериода на выходе коммутатора 9 формируется...

Номер патента: 1684933

Опубликовано: 15.10.1991

Авторы: Демидов, Королев

МПК: G01R 25/00, H04L 27/10

Метки: временных, погрешностей, сигналов, фазовых, формирования

...от блока 11) или формироваться на выходе делителя 22. При этом на выходе блока 8 формирования адреса устанавливается состояние А(0). Счетчик 13 установлен в нулевое состояние, Коэффициенты деления блоков 14 и 16 соответственно в состояние нуль и единица, триггеры 17 и 18 установлены в начальное состояние, выходы блока 4 грубого и блока 6 точного отсчетов установлены в нуль импульсом с синхровыкода делителя 22 импульсов.С выходов формирователя 10 сигнала на блок 2 синхронизации поступает сигнал ОЩ (фиг,2 а) и импульс (фиг.2 б) начала формирования сигнала. На выходе формирователя 12 вырабатывается последовательность импульсов (фиг.2 в), соответствующая переходам сигнала ОЩ через нуль. К началу М-го цикла измерения состояние выхода...

Номер патента: 1688440

Опубликовано: 30.10.1991

Автор: Аристов

МПК: H04L 27/10

Метки: манипулятор, частотный

...на Я-вход ВЯ-триггера 10 и устанавливает на его выходе единичный уровень, который поступает на третий и четвертый входы делителя 2 частоты с управляемым коэффициентом деления. С этого момента делитель 2 частоты с утравляемым коэффициентом деления 1 начинает пересчет импульсов управляемого генегтэторэ б в соответствии с установленныгл коэффициентом деления, поступэю щим с второго выхода блока 7формирования фронта импульса, и если зэ интервал тф частота управляемого генератора 6 под воздействием линейно изменяющегося напряжения достигнет нужного 10 значения, то в контуре ФАПЧ установитсярежим синхронизма практически без переходного процесса.В качестве первого делителя 2 частотыс управляемым коэффициентом деления мо жет быть...

Номер патента: 1757118

Опубликовано: 23.08.1992

Авторы: Баев, Лютынский

МПК: H04L 27/10

Метки: дискретных, манипулированных, передачи, приема, сигналов, частотно

...содержит генератор тактовых импульсов 1, фор 30 мирователь временной последовательностиимпульсов 2, генератор сетки частот 3, электронный коммутатор 4, формирователь модулирующей последовательности 5,формирователь элементов временной груп 35 пы 6 и усилитель 7, причем выходы ГГИ 1соединены соответственно с входамиФВПИ 2, ГСЧ 3, ФМП 5 и первым входомФЭВГ 6, выходы ГСЧ 3 и ФВПИ 2 соединены с входами ЭК 4, выход ФУП 5 соединен40 с вторым входом ФЭВГ 6, выходы которогосоединены с входами ЭК 4, выход ЭК 4 соединен с входом усилителя, с выхода которого снимается сформированный сигнал.Устройство демодуляции дискретных час 45 тотно-манипулированных сигналов содержит опорный генератор 8, преобразовательчастоты 9, полосовые фильтры 10,...

Номер патента: 1811021

Опубликовано: 23.04.1993

Авторы: Брескин, Дручина, Ильинский, Пантелеев

МПК: H04L 27/10

Метки: верхней, передачи, приема, сигнала, сигналов, спектра, телеинформации, телефонного, части

...750 кГц либо 870 55 кГц, который с помощью делителя 3 частотыпреобразуют в рабочую полосу частот верхней части спектра телефонного сигнала (2,23,4) кГц на характеристических частотах работы устройства соответственно 1 о=2,5 кГц либо 11=2,9 кГц, Для этого коэффициент деления делителя 3 частоты выбран равным 300,Результирующий частотно-манипулированный сигнал в рабочей полосе частот канала телеинформации (2,2.3,4) кГц с выхода делителя 3 частоты преобразуется с помощью первого полосового фильтра 4 в частотно-модулированный сигнал, уровень на передаче которого устанавливается равным заданному (-10 -ф. 1) дБ путем последовательно включенных регулятора 5 уровня передачи и усилителя 6, Сигнал с выхода усилителя 6 последовательно через фильтр...

Номер патента: 1811022

Опубликовано: 23.04.1993

Автор: Турко

МПК: H04L 27/10

Метки: передачи, сигналов, частотно-манипулированных

...инвертоющим образом. Генератор 3 числовой ра 11 поступает на вход ключевой схемы 6,последовательности формирует (фиг,2 б) ин- выход которой является выходом устройстформационные символы и 1 и или нО", подле ва. Источник 7 постоянного напряжения ижащие передаче. На двоичной коммутатор ключевая схема 6 выполняют функции уси 4, управляемый числовой последовательно- лителя сигналов Уолшадо уровня, необхостью с выхода генератора числовой после- димого для излучения,довательности, подаются импульсы Ф о р м у л а и з о б р е т е н и янепосредственно с генератора 1 тактовой ЗО Устройство для передачи частотно-ма частоты (фиг.2 а) или с выхода делителя 2 нипулированных сигналов, содержащее гечастоты (фиг,2 в), имеющего коэффициент, нератор...

Номер патента: 1837406

Опубликовано: 30.08.1993

Авторы: Гетман, Ролик

МПК: G08C 19/16, H04L 27/10

Метки: дискретной, информации, многопозиционными, передачи, сигналами, частотно-манипулированными

...и тв.При программировании преобразовауеля 14 кода необходимо учесть, что выходое напряжение ЦАП 15 в общем случае рпределяется как 10Оаых цдп = с(2" 1 Ап+ 2" 2 Ап++ 2 А 2 -1 А 1), (3) де А 1,- 1,п - значения логического уровняа и-м входе. ЦАП 15,А 6(0;1; 15ОопО и - опо ное нап яжениелюбыми двумя соседними позициями частоты равен 1/Т. Для приема таких сигналов (Финк Л.М. Теория передачи дискретных сообщений. - 2-е изд., перераб. и доп, - М.: Сов,радио, 1970, с. 728) коммутируемый фильтр-интегратор является согласованным фильтром. Огибающая О), - 2, М,:сигнала с выхода фильтра-интегратора 6 (сигнал на выходе амплитудного детектора 7), настроенного на первую позицию частотыпри поступлении на его вход частоты ть- 2, М, (Финк Л.М. Теория...
