H03K 5/01 — формирование импульсов

Номер патента: 318146

Опубликовано: 01.01.1971

Авторы: Габриел, Дарбин

МПК: H03K 5/01

Метки: 318146

...п каскадов формирователей 3 выполнвнных на транзисторах с трансформаторной связью в цепи базы каждого каскада, К выходу генератора тока 1 через соответствующие резисторы подключевы первичные обмотки трансформаторов базовых цепей формирователей 3 и эмит тер транзистора термостабилизирующего кас када 2, база которого заземлена через рези стор 4, а коллектор, подключен к источник отрицательного напряжения - Е.Выходные импульсы формируются транзисторами формирователей 3, которые через соответствующие трансформаторы запускаютс о генератором тока 1. Транзистор термостабилизирующего каскада 2 работает в линейно. режиме и при самой низкой рабочей температуре находится в состоянии, близком к режим отсечки. С повышением температуры транзи стор...

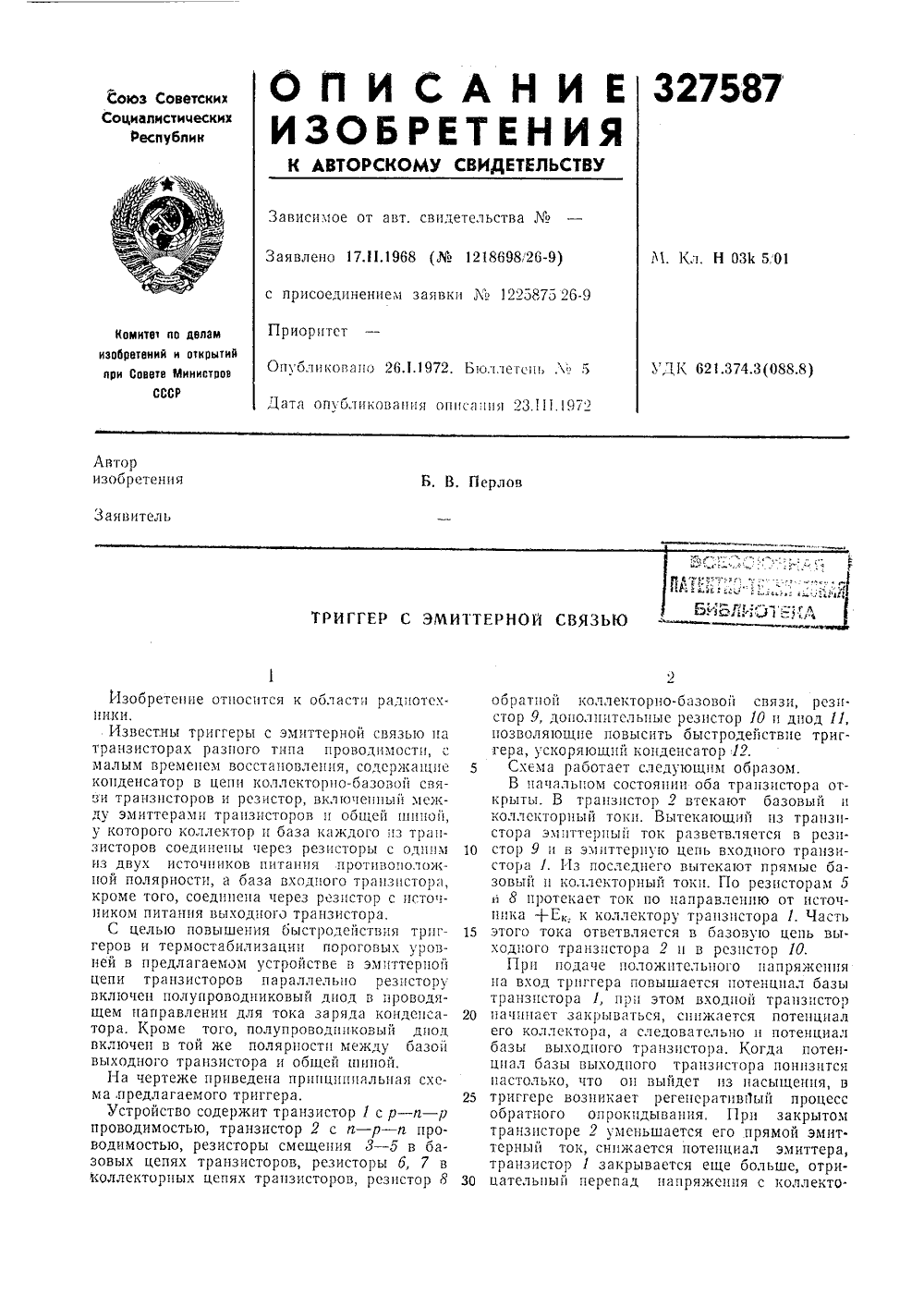

Номер патента: 327587

Опубликовано: 01.01.1972

Автор: Перлов

МПК: H03K 5/01

Метки: i-juittliбиблиотека, iilbi, tiw-s, связьюш, триггер, эмиттерной

...заряда конденсатора 12: диод 11 - резисторы 10 и б.Поскольку величина резистора 5 большая, то при включении добавочных резистора 10 и диода 11 существенно уменьшается время восстановления напряжения на ускоряющем диоде 11, за счет чего и достигается повышение быстродействия триггера. При отсутствии диода 11 ток заряда протекает через резисторы 9 и О, т, е, быстродействие ухудшается, После восстачовления напряжения триггер приобретает такое состояние устойчивого равновесия, при котором через транзисторы протекают обратные токи, разностный обратный эмиттерный ток протекает через резистор 9.В состоянии устойчивого равновесия напряжение между базой и эмиттером транзисто- ра 2 отрицательно и близко к нулевому значению. При включении...

Номер патента: 329662

Опубликовано: 01.01.1972

МПК: H03K 5/01

Метки: 329662

...ток на время формиРования выходного импульса на нагрузке 7 2 до величины, меньшей минимального тока выключения тиристоров, Генераторы 8 и 9 формируют пусковые импульсы, включающие тиристоры 1 и 2. ИзобИзвеспульсовный котор.Цельратора.мом гепульснотивофазденсатоконденсянноготор,Блок ема генератора показана на чер После заряда накопительного конденсатора 4 от источника постоянного напряжения 5 через элемент 6 на ветвь тиристоров 1 подается пусковой импульс с генератора 8, конденсатор 4 разряжается через первичную обмотку трансформатора 8, и ца нагрузке 7 формируются фронт и вершина выходного импульса. Через время, равное длительности выходного импульса, пусковой импульс генератора 9 включает ветвь тцрцстора 2. В результате на...

Номер патента: 330531

Опубликовано: 01.01.1972

МПК: H03K 5/01

Метки: 330531

...12, конденсатор 13, двапеременных резистора 14 и 15 и выходнь,еклеммы 1 б,Устройство работает следующим образом.При подаце на его вход запускающих им пульсов каскад формирования 1 вырабатьвает отрицательные импульсы заданной длительности, запускающие источник трапецеидальных импульсов 2, вырабатывающий импульсы с личейно нграстающей вершиной, ко- ЗО торце усиливаются по мощчости в усилителе/ а г ИП Юг. 2 Составтель И. Мшустин .крол Т. Ускова КОРРе(ТОР Е. Зиа Ре 2 акор . Морево Тр;(к 448 ПОДпнецое тенн( и Опкрь(тп( прп Совете 1 ннстров СССР э Рэушекав нав д. 4 5 Изд. М 30 тета пО делам пеоЗ Москва, )К Зетаз 1450: УРПП 14 пас(пеп тНОГрвц(п 1(ОстромскОГО 1 правпенп(в по печа О ИС(С Па(с . На МООд(1 ЛЯТС(В СИЛИВ 2(Ощцй ИХ ПО ВПОЯжсн;,Ю ....

Номер патента: 330532

Опубликовано: 01.01.1972

Авторы: Наумов, Омелаев

МПК: H03K 5/01

Метки: импульсных, сигналов, смеситель

...диодом 22. Сформированные импульсы смешиваются на резисторе 28, затем триггерной ячейкой на транзисторах 24, 25 формируется импульс, длительность которого определяется величиной задержки по 30 времени между задними фронтами входнойпары импульсов, Начальная установка триггерной ячейки осуществляется с помощью кнопочного выключателя 2 б, обеспечивающего подключение источника питания +Е через резистор 27 к базе соответствующего транзистора триггврной ячейки. Между выходом триггерной ячейки и входом усилительного каскада транзистора 12 подключена дифференцирующая цепь (конденсатор) 28 и резистор 29, выделяющая задний фронт импульса с триггерной ячейки, соответствующего по временному положению последнему из задних фронтов входной пары...

Номер патента: 330533

Опубликовано: 01.01.1972

Автор: Сдатчиков

МПК: G11C 11/00, H03K 5/01

Метки: дискриминатор-формирователь

...питающих напряжений и амплитуд входных сигналов влияет на работоспособность устройства.Цель изобретения - повышение надежности работы устройства.Достигают этого тем, что шина другого пари помощи импульса сброна шину 8, триггеры 3 и 4устанавливаются в нулевое состояние; при этом на нулевом выходе 7 триггера 3 устанавливается разрешающий (высокий) уровень, а на единичном выходе 9 триггера 4 - запрещающий (низкий) уровень для схем совпадения 5 и б.При поступлении на шины входов 1 и 2 в противофазе считанных сигналов О - И.г и И": с полярностью, указанной на фиг, 2, триггер 3 изменяет свое состояние, а триггер 4 - нет. Наличие на входах схем совпадения 5 и 6 запрещающих потенциалов блокирует прохождение на вход триггера 4 любых сигналов,...

Номер патента: 333552

Опубликовано: 01.01.1972

Авторы: Авалиани, Назаров

МПК: G06F 1/04, H03K 5/01

Метки: импульсов, распределитель

...3 счета 1 О младшего разряда счетчика, а инверсным выходом со счетным входом трз 1 ггера 4 памяти младшего разряда счетчика, содержащего и триггеров. Единичный выход триггераподключен ко входу первого расширителя 5 им,пульсов, соединенного выходом со входамиэлементов б сИ дешифратора 7, формирующих нечетные импульсы. Единичный выход триггера 4 через линию 8 задержки соединен со водом второго. расширителя 9 импульсо, 20 выход которого подключен ко входам элемсптов б сИ дешифратора 7, формирующих четные импульсы, Остальные входы элементов 6 ссИ дешифратора 7 соединены с соответствующими выходами триггеров памяти осталь ных разрядов счетчика.Сигналы триггеров, памяти в счетчикесдвинуты во времени относительно сигналов Н триггеров счета...

Номер патента: 333686

Опубликовано: 01.01.1972

Автор: Артамонов

МПК: H03K 5/01

Метки: импульсов, формирователь

...триггер 1,подготавливая схему Б совпадения для работы. В следующий момент изменения потенциа 30 ла на шине 13 на низкий через инвертор 11333686 ова Заказ 1348/11 Изд, МЦНИИПИ Комитета попри СоветеМосква, 7 К.35,574 Тираж 448делам изобретенийМинистров СССРаушская наб д,Подписное открытий 15 ппография, пр. Сапунова,срабатывает схема Б совпадения, формируя передний фронт первого выходного импульса на клемме 15 и устанавливая триггер 8 в состояние с низким потенциалом на выходе 17 и высоким на выходе 18. При этом схемы б и 9 совпадения возвращаются в исходное состояние с высоким уровнем потенциала.В следующий момент изменения потенциала на шине 18 триггер 1 устанавливается в исходное состояние через схему 7 совпадения, на выходе которой...

Номер патента: 335784

Опубликовано: 01.01.1972

Авторы: Кудрейко, Симкин

МПК: H03K 5/01

Метки: импульсов, колоколообразной, параметрический, формирователь, формы

...транзистор 10, который закрывает варикап 2 и приоткрывает варикап 4 (прямое смещение этого варикапа определяется амнлитудой 25 входного импульса и величиной напряжения,снимаемого с резисторов 1 б и 17).Запирание варикапа 2 поступающим отрицательным импульсом приводит к уменьшению емкости его р-г перехода, поэтому умень шается и,постоянная времени этого ЙС-звенаКорректор Т, Китаева Редактор В, Левятов Заказ 1637/12 Изд.691 Тираж 448 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква, Ж, Раушская наб., д. 4/5 Типография, пр. Сапунова, 2 31 резистор 1 и емкость р-и перехода варикапа 2), что приводит к увеличению крутизны нарастания фронта импульса.Очевидно, что крутизна нарастания фронта импульса и...

Номер патента: 336786

Опубликовано: 01.01.1972

Авторы: Бойцов, Жклевич, Русин, Стасюкинас

МПК: H03K 5/01

Метки: временныл, дискретным, импульсов, сдвигол, форжирования

...формирования импульсов с дискретным временным сдвигом, содержащее дискретную линию задержки, отличавшееся тем, что, с целью уменьшения погрешности устанавливаемых временных сдвигов, к выходу линии задержки подключен плавно подстрацваемый амплцтудныц дискриминатор, причем органы установки временного сдвига линии задержки и уровня дискриминации амплитудного дискриминатора подсоединены к одному переключателю. Изобретение относится к области радцоизмерительной техники.Известны устройства формирования импульсов с дискретным временным сдвигом, содержащие дискретную линию задержки.Известные устройства имеют недостаточно высокую томность установки временных сдвигов.С целью уменьшения погрешности устанавливаемых временных сдвигов в...

Номер патента: 336787

Опубликовано: 01.01.1972

Авторы: Кенигфест, Радзинь

МПК: H03K 5/01

Метки: автоматики, исходное, состояние, схем, установки, цифровой

...соединены с остальными источниками питающих напряжений,На чертеже показана схема устройства.Устройство содержит формирующии усилн.тель 1, конденсатор 2, ограничительный резистор 3 и ключевой элемент 4.Принцип работы устройства состоитдующем. ыходх нам ет из об ения схем цифровой ие, содержащее единенных конрезистора, ппдчников питаюмирующип усилючен к точке граничительным в слеНапряженио резистора снимаемоеподается на граничи ельно ирую Устройство относится ктике. щего усилителя 1. На выходе усилителя пояьляется сигнал установки в исходное состояние.При отсутствии питающего напряженая Е, конденсатор 2 не заряжается и сигнал уста.5 новки в исходное состояние не выдается.При отсутствии хотя бы одного из напряжен 1 ий Е Е Еключевой...

Номер патента: 338995

Опубликовано: 01.01.1972

Авторы: Аксенов, Бондаренко, Рахманова

МПК: H03K 5/01

Метки: позиционно-чувствительного, сигнала, съема, фотодиода

...скважностью позволяет упростить устройствои уменьшить его габариты за счет исключения подстроечного конденсатора, а также повысить эксплуатационные качества оптичеокой следящей системы за счет возможности дистанционного согласования нуля фотодиода с оптической осью. Кроме того, упрощается автоматическая, коррекция дрейфа нуля фотодиода за счет воздействия на элемент, находящийся в блоке управления ключами, т, е. в той части устройства, габариты и сложность которой не лимитированы.На фиг. 1 изображено предлагаемое устройство; на фиг. 2 - эпюры напряжнеий,Устройство выключает источник постоянного напряжения 1, позиционно-чувствительный фотодиод 2, разрядные ключи 8 и 4, блок 5 управления ключами, зарядные конденсаторы б, 7, нагрузку 8,...

Номер патента: 342292

Опубликовано: 01.01.1972

Авторы: Коба, Чернов

МПК: H03K 5/01

Метки: двухтактный, импульсов, формирователь

...тиристора 11 первого блока, разряжается на резистор нагрузки 12.В качестве резистора нагрузки в частном случае могут использоваться обмотки двухтактного регистра сдвига на ферритовых кольцах с прямоугольной петлей гистерезиса. Индуктивность 13 формирует передний фронт импульса на резисторе нагрузки.Однополупериодный выпрямитель на диоде 14 и ограничивающий ток резистор 15 необходимы для включения зарядного тиристора 16 первого блока. Катод тиристора соединен с анодом дополнительного диода 17, а катод последнего - с концом обмотки 1.Однополупериодный выпрямитель на диоде 18 и ограничивающий ток резистор 19 служат для включения разрядного тиристора 20 второго блока. При включении тиристора 20 ток разряда конденсатора 6 протекает через...

Номер патента: 343343

Опубликовано: 01.01.1972

Автор: Зоткков

МПК: H02M 7/12, H03K 5/01

Метки: 343343

...14 и подстроечный резистор б таким образом, что чем больше оно, тем при большем напряжении на выходе выпрямителя 2 срабатывает пороговое устройство б. Импульсы порогового устройства поступают на дифференцирующее устройство 8, где при дифференцировании заднего фронта поступающих импульсов получаются импульсы, которые поступают на один вход схемы И 9.При заряде накопительного конденсатора от приращения напряжения, изменяющегося по косинусоидальному закону, на различных участках косинусоиды приращения заряда будут различными. Чтобы приращения заряда были одинаковыми, необходимо, чтобы приращение напряжения сети над напряжением накопительного конденсатора уменьшалось по мере повышения заряда, Это достигается с помощью подстроечного...

Номер патента: 344575

Опубликовано: 01.01.1972

Авторы: Гейсин, Тучин

МПК: H03K 5/01

Метки: аппаратуры, видеосигнала, временным, группового, разделениемканалов, уплотнения, формирования

...с выходом второго усилителя-формирователя 4, Схемы 11 и 12 совпадения подключены к выходам первого триггера 10 и к вы ходу первого усилителя-формирователя 3,344575 Составитель В юки едактор Аорректор тыгинимина аказ 227716 ИздПод ЦНИИПИ Комитетаоткрытий при Со Москва, Ж, Ра.956 Тиражписноепо делам нзобретвете Министров Сушская наб., д, 4 й Р ография, пр, Сапунова, 2 3Второй триггер 13 подключен к выходам схем 11 и 12 совпадения.Устройство работает следующим образом, От генератора 1 задающей частоты на выход линии 2 задержки и первого усилителя- формирователя 3 поступает основная опорная частота. С отводов линии 2 задержки со сдвигом по фазе эта частота поступает на входы второго и третьего усилителей-формирователей 4 и б.На выходах...

Номер патента: 346786

Опубликовано: 01.01.1972

Автор: Федоренко

МПК: H03K 5/01

Метки: импульсов, транзисторный, формирователь

...конденсатор П и ограничивающий резистор 12.При отсутствии положительных стробирующих видеоимпульсов на входе 10 транзистор 3, а следовательно, и усилительный каскад заперты. В момент появления на входе 10 положительного стробирующего видеоимпульса транзистор 3 открывается до насыщения и поддерживается в этом состоянии напряжением стробирующего видеоимпульса. Цепочка, образованная формирующим конденсатором 5 и резистором б, начинает работать как интегрирующая, Напряжение на эмиттере транзистора 2 плавно понижается и, так как напряжения на базах транзисторов 1 и 2 заданы постоянно, усилительный каскад плавно открывается, формируя длительный передний фронт радиоимпульса. Увеличение эмиттерного тока транзистора 2 вызывает увеличение...

Номер патента: 349093

Опубликовано: 01.01.1972

Автор: Лебедев

МПК: H03K 5/01

Метки: двухполярного, однополярный, преобразования, сигнала

...к базе транзистора относительно его эмиттера и равным сумме падений напряжения на 5 разделительных диодах 3, 4, Когда напряжение в точке 9 соединения разделительных диодов достигнет значения напряжения смещения, то диод 3 запирается, потенциал на базе транзистора 1 становится равным сме щению, но транзистор 1 не открывается, таккак потенциал его эмиттера меньше потенциала базы на величину падения напряжения на диоде 4.Когда напряжение на входе устройства 15 возрастает на величину падения напряженияна диоде 4, транзистор 1 отпирается и формирует выходной сигнал.Таким образом, обеспечивается защита отдействия сигналов помех положительной по лярности, и в этом случае транзисторный усилитель работает по схеме с общей базой.При...

Номер патента: 349094

Опубликовано: 01.01.1972

Автор: Атаманов

МПК: H03K 19/08, H03K 5/01

Метки: импульсов, логическое, совпадения, формирования

...влияния на работу последующих устройств.25 Логическое устройство совпадения,и формирования импульсов, содержащее инвертор и два последовательно включенных транзиИзобретение относится к импульсной технике и может быть использовано в качестве управляемого формирователя импульсов,Известны логические устройства совпадения и формирования импульсов, содержащие инвертор и два последовательно включенных транзистора, причем коллектор одного из них является выходным электродом устройства, а эмиттер другого соединен с эмиттером инвертора.Однако эти устройства имеют малое отношение сигнал/помеха, и их нельзя использовать в интегральных схемах.С целью повышения отношения сигнал/помеха и упрощения технологии производства база транзистора инвертора...

Номер патента: 349342

Опубликовано: 01.01.1972

Авторы: Ерёменко, Мыцык

МПК: G01R 23/00, H03K 5/01

Метки: последовательности, формирования

...8 синусоидальных колебаний частоты г через выпрямитель 4 и фильтр 5 от источника другого сигнала частоты ьЗнакопостоянные сигналы с разными периодами повторения сравнивают по модулю в устройстве б суммирования и подают в противофазе на нуль-органы 7 и 8 так, что один из них срабатывает при положительной полярности сигнала, а другой - при отрицательной. Для фиксацпп моментов равенства экстремальных значений используют дополнительные устройства 9 и 10 фиксации максимумов и устройства 11 и 12 фиксации минимумов. Импульсы с выхода устройств 10 и 12 управляют триггером И, который подает на устройства запрета 14 и 15 знакопеременный сигнал прямоугольной формы, Устройства запрета 14 и 15 питаются однополупериодно выпрямленным напряжением...

Номер патента: 352385

Опубликовано: 01.01.1972

Авторы: Ивашин, Фурман

МПК: H03K 5/01

Метки: ffkonateildc-u, библиотек, ёл», импульсовбсессюзнам, формирователь, •r6f

...плоскойвершины импульса.Достигается она тем, что в предлагаемом формирователе параллельные цепи соединены с нагрузкой через катушку индуктивностп и управляемый ключ. Параллельно цепи, содержащей нагрузку и управляемый ключ, подключен конденсатор, а источник тока соединен с конденсаторами параллельных цепей через управляемый коммутирующий прибор, зарядную катушку индуктивности и соответствующие диоды.Параллельные цепи из последовательно соединенных конденсатора и коммутирующего прибора образуют несколько групп, которые через отдельные катушки индуктивности подключены к цепи нагрузка-управляемый ключ. ЕЕа чертеже изображена принципиальнаясхема формирователя импульсов.Формирователь состоит из параллельныхцепей, содержащих...

Номер патента: 352387

Опубликовано: 01.01.1972

Авторы: Давидонис, Зарецкас, Скучас

МПК: H03K 5/01, H03K 5/24

Метки: сигнала, ступенчатого, формирователь

...подключен к одному из входов схемы сравнения через сумматор, второй вход которого соединен с выходом формирователя через устройство бланкирования, второй вход которого соединен с шиной управляющего сигнала сброса.На чертеже изображена блок-схема предлагаемого формирователя ступенчатого сигнала.Формирователь содержит буферные повторители (БП) 1 и 2, своими выходами подключенные к входам порогового устройства (ПУ) 3, выход 4 которого является выходом формирователя. БП 1 соединен с входным зажимом б формирователя, а БП 2 с выходом сумматора б, входы которого соединены с источником 7 регулируемого опорного напряжения и выходом устройства 8 бланкцрования и сброса формирователя, вход 9 которого соединен с выходом 4 формирователя. Кроме 5...

Номер патента: 354547

Опубликовано: 01.01.1972

Авторы: Белов, Борисов, Грызлов, Звонцов

МПК: H03K 5/01

Метки: генератор, импульсов, парных

...пропорциоцальцым задаваемой амплитуде импульса генератора.20 Устройство 8 управления состоит, Например, цз триггера с раздельцымц входамц длясццхроцмцульсов и импульсов следящегоустройства 11 импульсного трансформатора сраздсльцымц входами для сицхроимпульсов и25 импульсов, получаемых с трцггсра, вторичнаяобмотка импульсного трансформатора является выходом устройства 8.Генератор работает следующим обрНакопитель 5 заряжается через д чь30 2 и диод 8 до удвоенного напряжения ч.354547 4 обова Заказ 3585/16Тираж 406ЦН 1 ЛИПИ Комити открытий приМосква, Ж 1470шсноеетенийСССР4/5 Изд,По а по еезаи изоб овете Министров Раушская наб., д иг.Г Типографи Сапунова, 2 пика питания по принципу резонансного заряда по кривой а на фиг, 2. С момента...

Номер патента: 355737

Опубликовано: 01.01.1972

Авторы: Климов, Назаренко, Орехов

МПК: H03K 5/01

Метки: импульсов, формирователь

...каскада 1 электриеского сигнала типа сМеандр транзистор каскада переключается соответственно в открытое или закрыт остояние. При открытом транзисторе управляющего каскада один из транзисторов схемы 2, вход которого подключен к нагрузке управля ющего каскада непосредственно, открыт и насыщен, Диод 4 открыт током через резистор 5. В это время диод 6 закрыт; другой транзистор, схемы 2 закрыт потенциалом прямо смещенных переходов эмиттер - коллектор тран зистора упрачвлющего каскада 1 и диода 4.11 ри закрытом транзпсторе управляющегокаскада травтзистор схемы 2, вход которого подключен к нагрузке управляющего каскада непосредственно, закрыт ттрактически нуле вым потенциалом на своем переходе база --эмиттер, закрыт и диод 4 в...

Номер патента: 355738

Опубликовано: 01.01.1972

Автор: Зайцев

МПК: H03K 5/01

Метки: постоянного, сравнения

...делитель,напря)кения на резисторах 5 и 11. КохтмутируОщЕ блокинг-гснератор выполнен ца транзисторе 10. Резистор 5подбирают таким образом, чтобы транзистор9 был цецеОго приоткрыт при подключенииего к источнику питания 1)-.)то облегчаетвозникновение в регецсративном компаратореблокинг-процесса.Если напряжениее.1, через диод 2 цро мотка положцтельноц Ооратнои связи, В мо.мснт Олокиенг-процссся в блокнг-снсраторс.когда трянзрЕстор 10 находится В рсжиме насыщения, на транзистор 9 подается напряже ние, и в регенератив 1 ом компараторс такжевозникает блокинг-процесс. При этом импульс выходного напряжения lппк снимается с ш,Е- ходной обмотки трансформатора ). Прц Е-Е)оцепь положительной обратной свзи 10 отключаетсл, и при...

Номер патента: 356767

Опубликовано: 01.01.1972

Авторы: Златоустов, Казанский, Хаиров

МПК: H03K 5/01

Метки: амплитудами, видеоимпульсов, последовательности, случайными, формирования

...способу задающий случайный процесс преобразуют в последовательность видеоимпульсов со случайными длительностями, которую интегрируют, а затем дискретизируют по времени, затем изменяют скорость пилообразованного напряжения устройства преобразования случайного процесса в длительность. Равномерно-ступенчатое увеличение дисперсии случайной амплитуды выходной последовательности видеоимпульсов достигается пропусканием вспомогательной последовательности через пассивный четырехполюсник, интегратор, который позволяет суммировать от импульса к импульсу преобразованные им в напряжения дисперсии длительностей видеоимпульсов этой последовательности. Плавное изменение дисперсии в пределах выбранного поддиапазона осуществляется изменением...

Номер патента: 357668

Опубликовано: 01.01.1972

Авторы: Вольфовский, Трофимов

МПК: H03K 5/01

Метки: импульсов, периодических, следования, умножения, частоты

...первыми входами схем И 9, выходы которых поразрядно соединены с единичными 30 входами счетчика 4.ИмпУльсы опоРной частоты акоп постУпают на вход делителя 1, коэффициент деления которого равен заданному коэффициенту умножения К, и на вход счетчика 4. Импульсы с выхода делителя 1, частота следования которых равна - ", подаются на вход счетчика 2.ККаждый импульс умножаемой частоты поступает через входной формирователь 8 в блок 7 управления. При этом в блоке 7 каждый раз формируются три следующих друг за другом сигнала, первый из которых устанавливает в состояние 0 все разряды делителя 1 частоты и регистра 5, второй поступает на вторые входы схем И 8 и переносит обратный код из счетчика 2 в регистр б, а третий устанавливает все разряды...

Номер патента: 384189

Опубликовано: 01.01.1973

Авторы: Рубинштейн, Томашевский

МПК: H03K 5/01

Метки: импульсов, прямоугольных, расширитель

...напряжение на ьыходе элемента 1 Ос .акс разделится между конденсаторами 3 и 4 обратно пропорционально величинам их емкостей.При длительности входного импульса т(8 т после перезаряда конденсаторов 3 и 4 элемент 1 остается в закрытом состоянии. Закрытое состояние элемента 1 обеспечивается наличием на его входе низкого потенциала входного импульса, и на выходе элемента 1 удерживается высокий потенциал, обеспечивающий открытое состояние элемента 2. Конденсатор 3 начинает разряжаться через резистор 5 и нижний открытый транзистор элемента 2 (фиг. 3). Такое состояние схемы поддерживается до окончания действия входного импульса 11). Как только действие входного импульса заканчивается, конденсатор 3 начинает дозаряжаться от источника питания...

Номер патента: 387513

Опубликовано: 01.01.1973

Авторы: Долкарт, Новик, Редина, Степанов

МПК: H03K 5/01

Метки: импульсов, формирователь

...1 и 2 имеют положительный потенциал., а вы ход клапана б - нулевой. Конденсатор 4заряжен до полонаительного потенциала, определяемого делителем, состоящим из резисторов 3 и 8 (до уровня логической 1). Во время подачи отрицательного импульса на 15 вход 7,на выходе клапана 6 устанавливаетсяположительный потенциал. При этом на обоих входах клапана 2 оказывается положительный потенциал, клапан 2 включается и нулевои потенциал с его выхода, поступая па 20 вход клапана 6, блокирует выход клапана 6 вположительном состоянии независимо от уровня входного сигнала. Конденсатор 4 разряжается через диод 5 и клапан 2 до нулевого потенциала.25 После снятия отрицательного импульса совхода 7 формирователя оба входа клапана 1 оказываются под...

Номер патента: 388360

Опубликовано: 01.01.1973

Авторы: Громов, Тихонов

МПК: H03K 5/01

Метки: библиота

...с нагрузкой, между блокицг-генератором и усилителем импульсов включена дифференцирующая КС-цепь, а усиП 4 Й цИзобретение относится к импульсной технике, в частности к:импульсным генераторам, и предназначено в комплексе с импульсным модулятором для применения в радиолокации (генераторах, использующих эффект Ганиа), в 5 радиоизмерительной технике и т. д.Известны импульсные подмодуляторы, содержащие блокинг-генератор, усилитель импульсов и ключевой элемент.Цель изобретения - исключение прохожде ния импульса помехи и обеспечение полного согласования сопротивления усилителя подмодулятора с низкоомной нагрузкой.С этой цслью между блокицг-генератором и усилителем импульсов включена дифференци рующая КС-цепь, а усилитель импульсов выполнен...

Номер патента: 394929

Опубликовано: 01.01.1973

Автор: Чернов

МПК: H03K 5/01

Метки: двухтактный, импульсов, формирователь

...пристсря 20.Через разрядный тиристор 20 происходит1 правляемый разрял конденсатора 12 на последовягельную цепь, состоящую из резистлря 15, катушки 16 индуктивности и резисто.ра 22, на котором при сверхтоке нагрузки выделяетс определенная величина напряжения, необходимая для срабатывания быстродей твующей зяп)иты резистора 25 и диола 24.Дие 1 истор 25, Ооладающий малоинерцио 11 ной релейной характеристикой, в момент пробоя при сверхтоке в нагрузке подает ток н 1 управляющий электрод защитного тиристэра 26, который шунтирует конденсатор 12, отбирая большую часть энергии импульса от нагрузки,на,себя.Второй симметричный блок содержит обмотки 6, 7 и 8 траноформатора 1, диод 27, резистор 28, тирнстор 29, конденсатор 30, диоды 31 и 32...
