H03K 5/01 — формирование импульсов

Номер патента: 868999

Опубликовано: 30.09.1981

Авторы: Воловик, Грибок

МПК: H03K 5/01

Метки: импульса, одиночного, формирователь

...импульса сброса первый триггер 1 находится в единичном состоянии, а второй триггер 5 находится в нулевом. состоянии, на выходе второго триггера 5 - нулевой низкий потенциал, который запрещает прохождение входных импульсов на вход первого разряда счетчика 9 импульсов.Сначала рассмотрим работу устройства в.том случае, если отрицательный импульс сброса находится в промежутке между положительными вход"ными импульсами. В момент поступле,ния импульса на выходах триггера 1формируются высокие потенциалы, ана выходе первого элемента И-НЕ 4формируется низкий нулевой потенциал. Одновременно импульс сброса поступает на вход счетчика 9 импульсов,на инверсном выходе последнего раз- О ряда которого образуется высокий потенциал. Низкий потенциал с...

Номер патента: 869000

Опубликовано: 30.09.1981

Авторы: Зеленин, Карпов, Ярославцева

МПК: H03K 5/01

Метки: генератор, импульсов, программируемый

...тактов.Сначала прием адреса в регистр 1 О адреса, затем прием во временной и управляющий запоминающие элементы 4 и 5.При этом число выходов "Запись" дешифратора 2 команд должно быть увеличено. После окончания записи всейпрограммы ЭВМ устанавливает регистрадреса в нулевое состояние и мажет 35 выдать команду "Пуск", которая по второму выходу дешифратора 2 команд по-,ступает на вход триггера 7 и переводит его в единичное состояние, приэтом снимается блокировка с генерато- фО ра 8 и регистра 6. Этот же сигнал через элемент ИЛИ 13 производит приеминформации из нулевого адреса времен-ного запаиинаощего элемента 4 в программируемый счетчик 9 и из управляю щего запоминающего элемента 5 в ре. гистр 6. По окончанию приема по заднему фронту...

Номер патента: 871318

Опубликовано: 07.10.1981

Авторы: Кучерявый, Новокшонов, Романчук

МПК: H03K 5/01

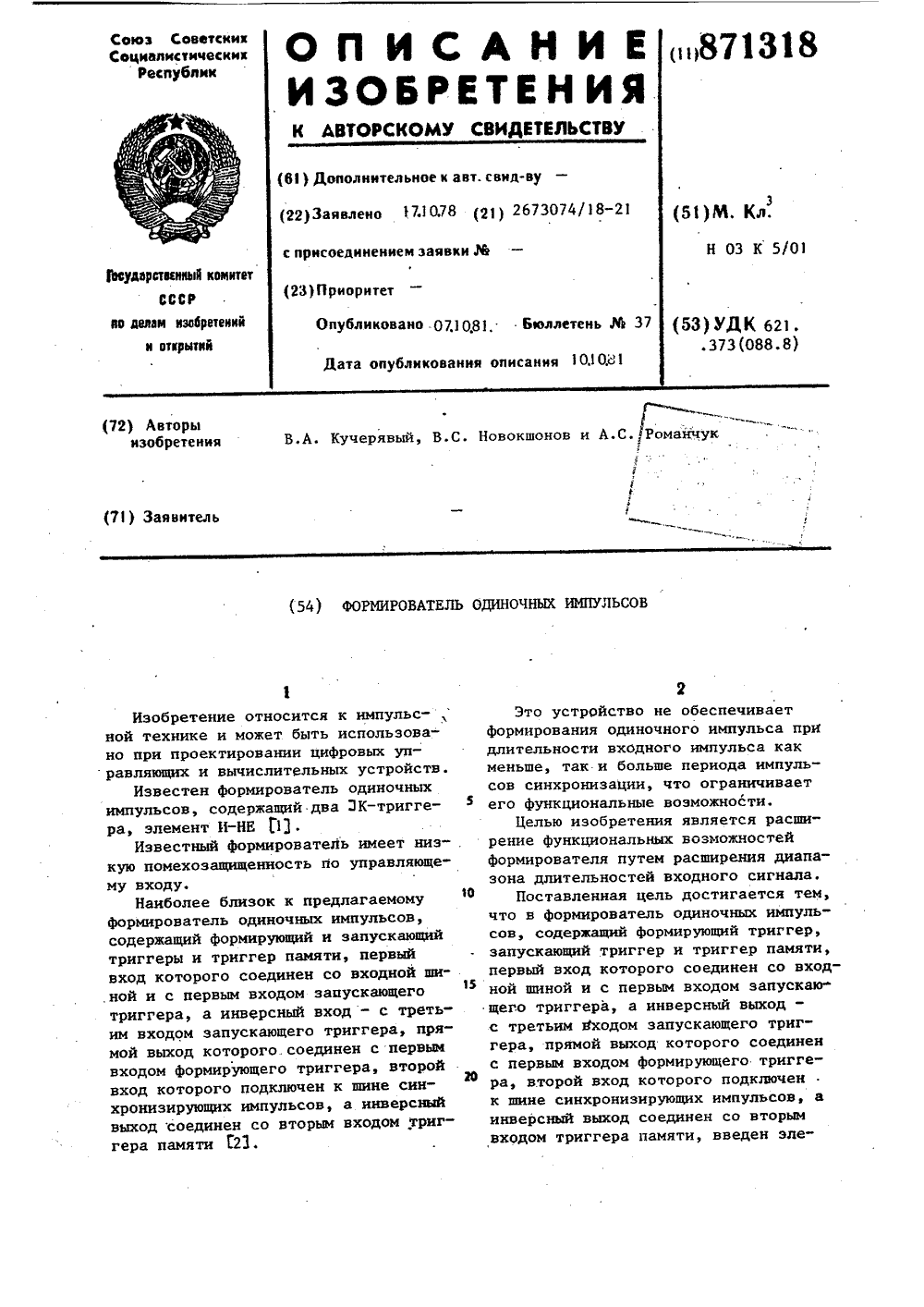

Метки: импульсов, одиночных, формирователь

...состоянии триггеры 3и 4 находятся в "нулевом" состоянии.Входной импульс переводит триггер 3в "единичное" состояние (фиг. 2 а,время 1 ), в момент времени С синхроимпульс переводит триггер 4 в"единичное" состояние. При этм напрямом выходе триггера 1 формируетсясигнал обнуления, который переводит 5 1 О 15 20 25 30 35 40 45 триггер 3 в "нулевое" состояние. Вмомент времени й очередной синхроимпульс переводит триггер 4 в исходное состояние. Этим завершается формирование одиночного импульса, а формирователь переводится в исходноесостояние.Если длительность входного сигнапа больше периода следования синхроимпУльсов (С) Тср ), задается.ЪхИрежим "стробированного входа . Вэтом режиме триггер 3 переводитсяв "единичное" состояние...

Номер патента: 871319

Опубликовано: 07.10.1981

Автор: Левин

МПК: H03K 5/01

Метки: длительности, импульсов, малой, формирователь

...на вход элемента 9триггера ), устанавливает на его выходе потенциал "О".35При поступлении входного сигналапо шине запускающих импульсов 5 потенциал на выходе элементов совпадения 3 и 4, а также на входе элемента 6 триггера 1 меняет значение с"О" до "1", Этот потенциал формируетна выходе элемента совпадения 3 потенциал , который, поступая на входэлемента 7 триггера 2, изменяет егопотенциал на выходе с "1" до "О",при этом на выходе. элемента 10 триг 45гера 2 .присутствует потенциал "1".Нулевой потенциал с выхода 8 триггера 2 поступает на вход элемента 9триггера 1, формируя на выходе элемента 9 потенциал "1", который, поступая на вход элемента 6 триггера 1,приводит к изменению потенциала навыходе элемента 6 с "1" до "О", Приэтом на...

Номер патента: 873395

Опубликовано: 15.10.1981

Авторы: Воронецкий, Дунавецкий, Кипнис

МПК: H03K 5/01

Метки: импульсов, формирования

...входамипервого и второго вентилей, входыдешифратора переполнения и переключателя длительности соединены с выходами реверсивного счетчика, выход дешифратора переполнения соединен спотенциальным входом третьего вентиля, выход дашифратора нуля соединенс потенциальным входом четвертого ЗО.:вентиля.На фиг. 1 схематично изображенаблок-схема устройства на фиг, 2 -циклограмма работы устройства.Устройство содержит генератор 1опорной (эталонной)частоты, триггер2, вентили 3 - б, реверсивный счетчик 7, дешифратор 8 переполнения,дешифратор 9 нуля и переключатель10 длительности,Работа устройства происходит следующим образом.Перед приходом 2 п-го импульсатриггер 2 находится в состоянии фОф,поддерживая разрешающий потенциална входе вентиля 5,...

Номер патента: 875601

Опубликовано: 23.10.1981

Автор: Фендриков

МПК: H03K 5/01

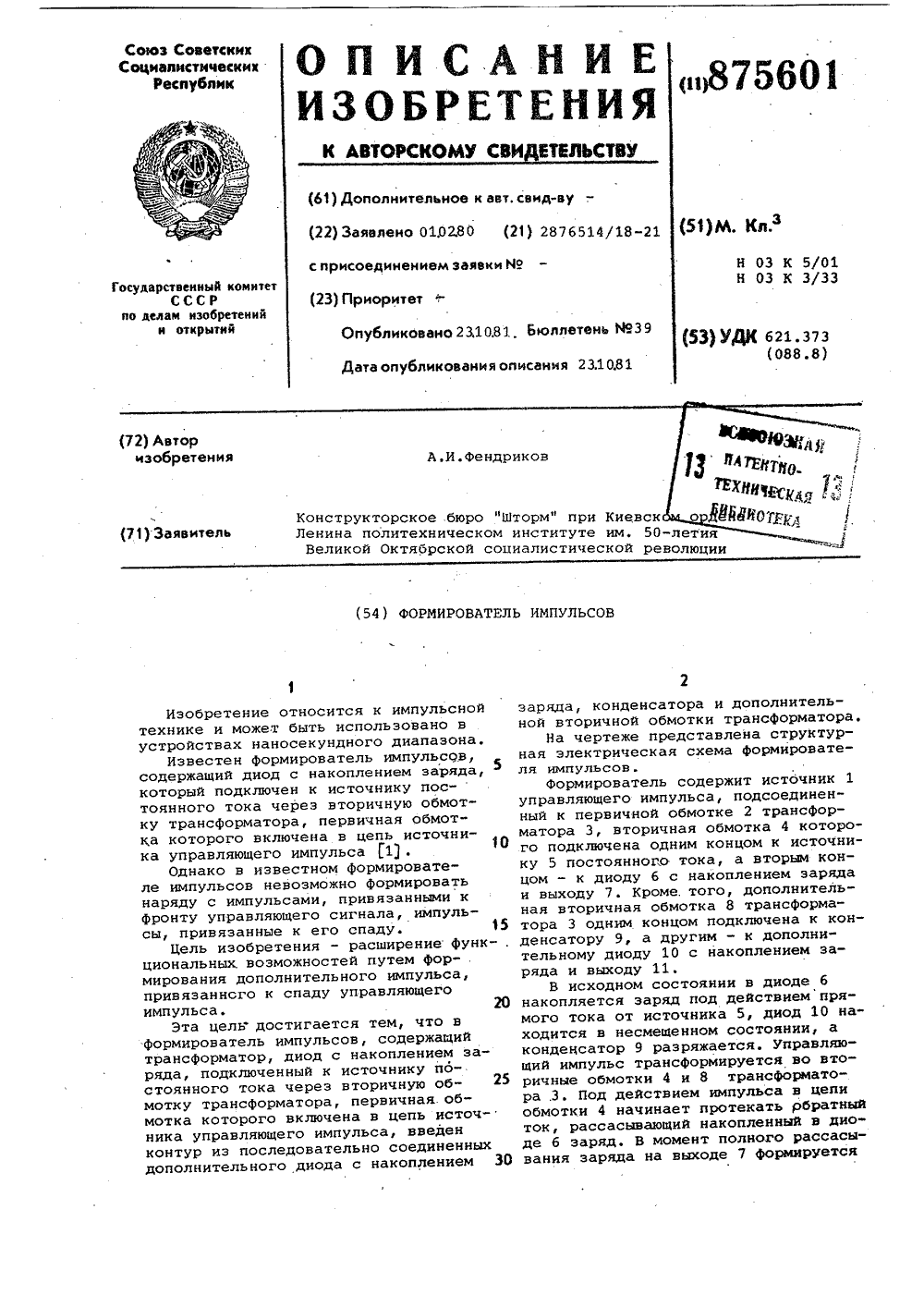

Метки: импульсов, формирователь

...диода. К приходу спада управляющего импульса в. диоде 10 накопляется заряд. С приходом спада в контуре начинают действовать свободные кОлебания тока. В течение первого же полупериода свободных колебаний тока происходит.рассасывание заряда, накопленного.в диоде 10 в течение длительности управляющего импульса. В момент полного рассасывания заряда происходит резкое восстановление запирающих свойств диода 10, вследствие чего на выходе 11 формируется импульс, привязанный к спаду управляющего импульса. Полярность импульса выбирается соответствующим включением диода 10 и обмотки 8. Амплитуда импульса зависит от соотношения периода Т собственных колебаний контура и длительности Т;.управляющего импульса, Максимальнаяамплитуда импульса...

Номер патента: 875602

Опубликовано: 23.10.1981

Авторы: Ивлева, Петров, Синьков

МПК: H03K 5/01

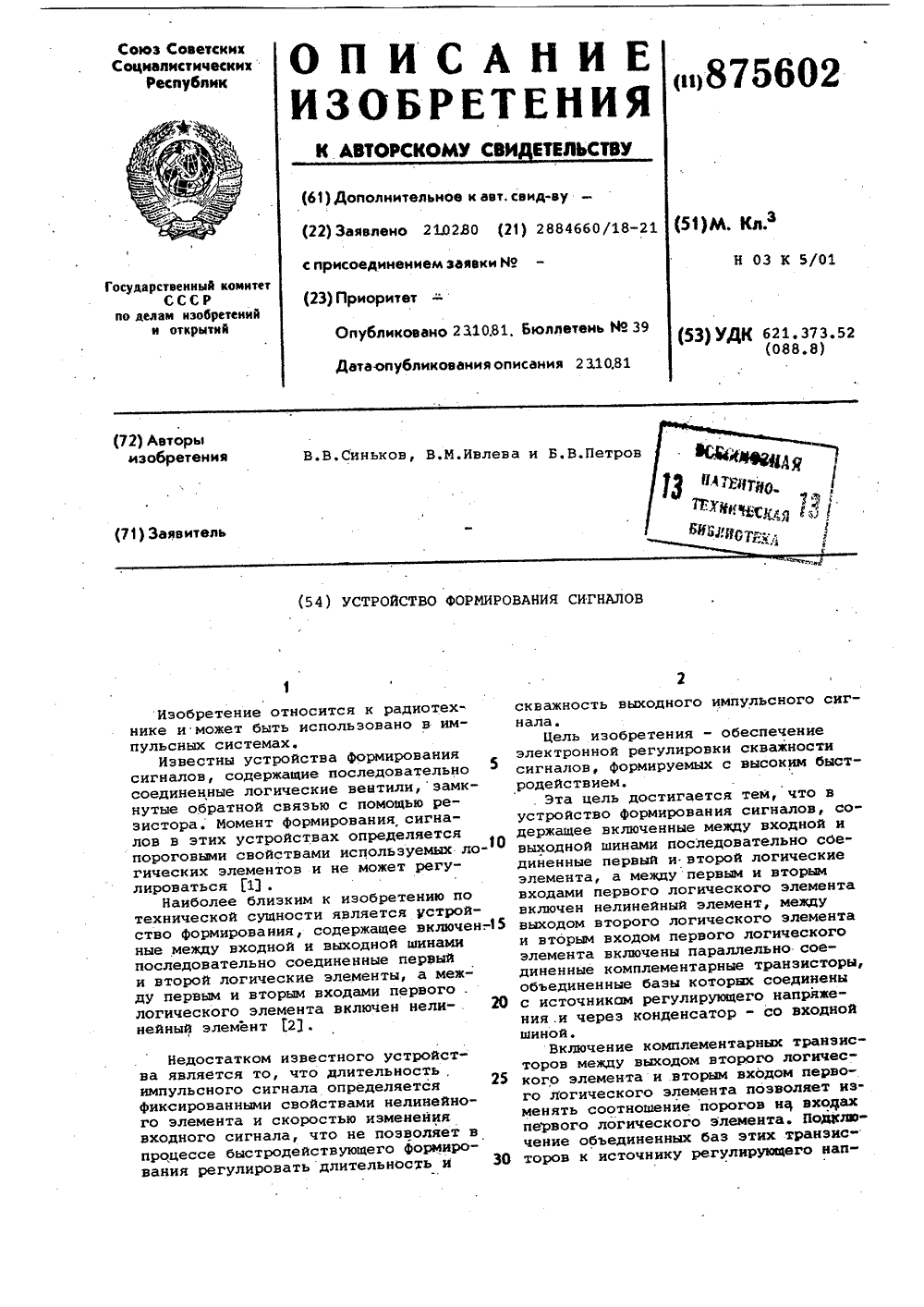

Метки: сигналов, формирования

...диаграммы, поясняющие принцип действия устройства; на фиг. 3 амплитудная характеристика устройства.В устройстве Формирования сигналов выход первого логического элемента 1 через второй логический элемент 2 подключен к точке параллельного соединения комплементарных транзисторов 3 и 4 и к выходной шинеОбъединенные базы транзисторов. 3 и 4 подключены к источнику регулирующего напряжения 5 и через конденсатор 6 - ко входной шине и к первому входу первого логического элемента 1. Между первым и вторым входами первого логического элемента 1 включен нелинейный элемент 7. Вторая точка параллельного соединения комплементарных транзисторов 3 и 4 подключена ко второму входу первого логического элемента 1,Устройство формирования сигналов...

Номер патента: 875603

Опубликовано: 23.10.1981

Авторы: Долгих, Федоров

МПК: H03K 5/01

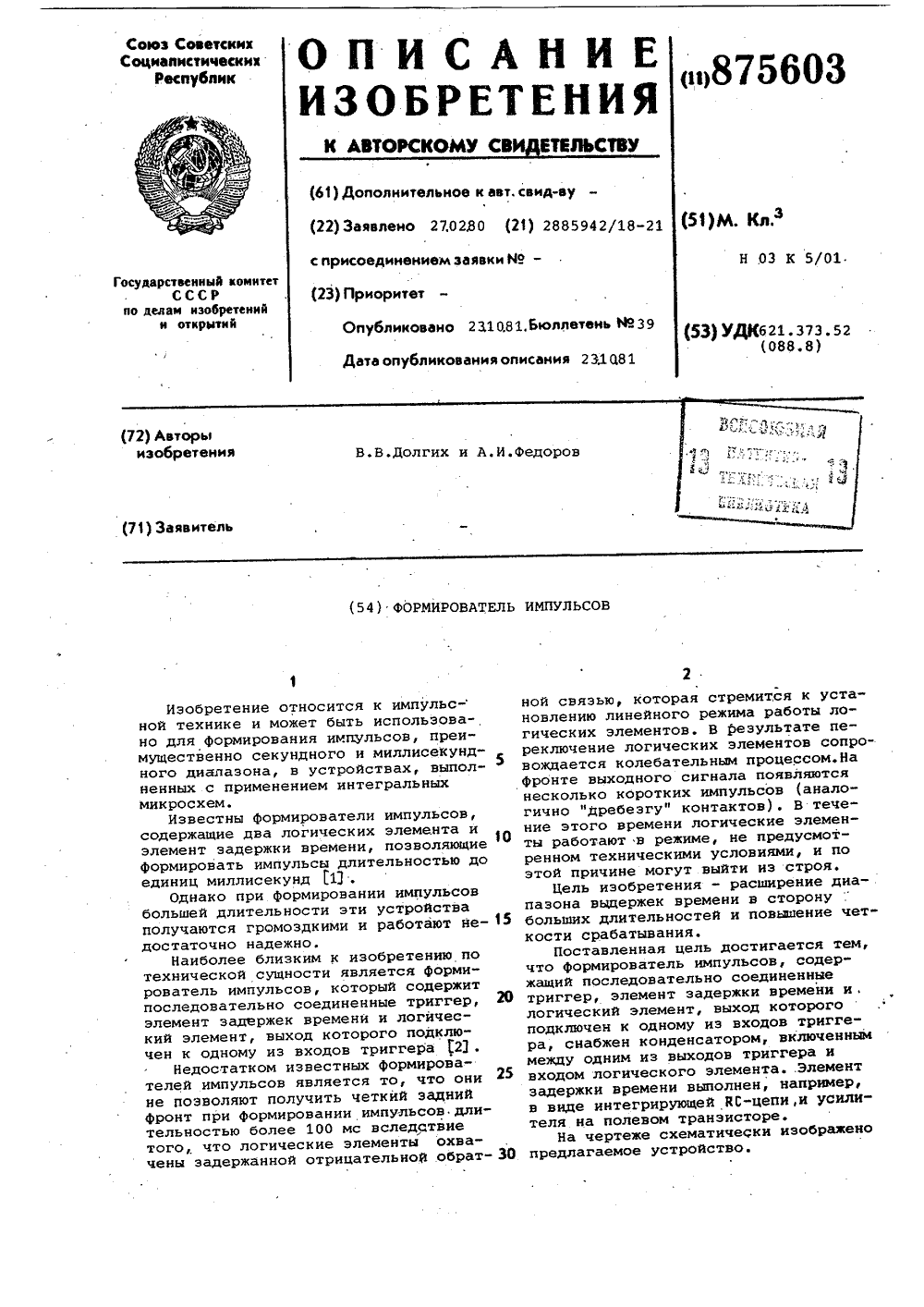

Метки: импульсов, формирователь

...и 7 триггера 1,которые также являются выходами Формирователя ,ульсов. Элемент задерж 5ки составлен иэ резистора 8, конденсатора 9,транзистора 10,к входу логического элемента 3 подключен резистор 11,формирователь работает следующим 10образом.При поступлении на вход 5 устройства сигнала запуска на выходе 6 триггера появляется потенциал логическойединицы, который подается на элемент 52 задержки. Через резистор 8 заряжается конденсатор 9 до напряжения запирания транзистора 10, при этом напряжение на входе логического элемента 3 нарастает, а на его выходе, который соединен со вторым входом триггера 1, начинает уменьшаться. Триггер1 начинает изменять свое состояниена противоположное, на его выходе 7напряжение начинает нарастать. Этонарастание...

Номер патента: 884102

Опубликовано: 23.11.1981

Авторы: Буценко, Макаренко, Рассказов

МПК: H03K 5/01

Метки: импульсов, следования, умножения, частоты

...10,Блок умножения 6 содержит элементИЛИ 11 и последовательно соединенныепервый счетчик 12 импульсов, запоминающий регистр 13, сумматор 14, элементы переноса 15, второй счетчик 16 импульсов и элемент И 17.Делитель 4 и счетчик 12 являютсясуммирующими двоичными счетчиками,счетчики 9 и 16 - вычитаюшими двоичУстройство работает следующим образом.Импульсы умножаемой частоты поступают на вход синхронизатора 1, При этом, перед каждым входным импульсом со сдвигом на интервал времени 10 С 7 О появляется импульс, совпадающий во времени с одним из импульсов эталонной частоты о, поступающий на вход блока 2.Импульсы от генератора 3 поступаютна вход делителя 4, коэффициент деления которого равен заданному коэффи Оциенту К умножения,Импульсы с выхода...

Номер патента: 884103

Опубликовано: 23.11.1981

Автор: Кривоногов

МПК: H03K 5/01

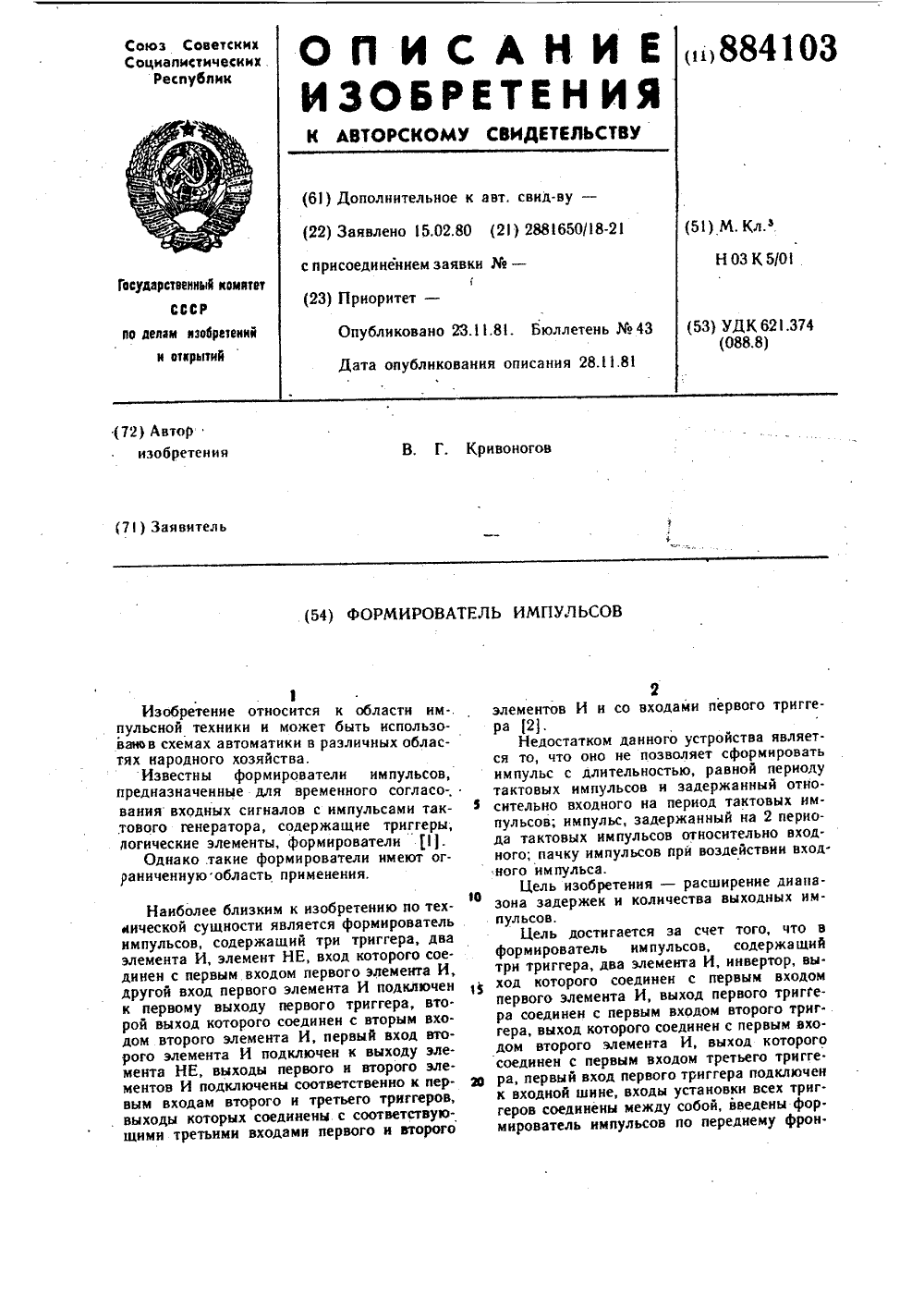

Метки: импульсов, формирователь

...схема формирователя импульсов.Формирователь им пульсов содержит триггеры- 3, формирователи импульсов 4 и 5 по заднему фронту, формирователь импульсов 6 по переднему фронту, элементы ИЛИ 7 - 9, элементы И 10 и 11, инвертор 12, цину 13 тактовых импульсов, входную шину 4 устройства, шину 5 сброса, выходы 16 - 21 устройства.Устройство работает следующим обра- зом.В начальный момент на шину сброса 15 поступает импульс установки, который через элемент ИЛИ 7 устанавливает триггеры 1 - 3 в состояние О.Потенциалы на выходах 16 - 21 устройства соответствуют уровню 0. На шину 13 тактовых импульсов поступает периодическая последовательность импульсов со скважностью, равной 0,5,На выходах формирователей импульсов 4 и 6 образуются две...

Номер патента: 884104

Опубликовано: 23.11.1981

Авторы: Голубков, Любчанский, Пиотровский

МПК: H03K 5/01

Метки: диодными, импульсов, фазовращателями, формирователь

...2 управления ключевымикаскадами 3, например; на транзисторах, соединенный с соответствующей шиной входного сигнала. Вторые входы логических элементов 2 управления объединены и под ключены к первому ходу лоическоо элемента 4 управления запиранием диодных фазовращателей, Вход логического элемента 4 соединен с шиной управления. Кодлекторные цепи ключевых каскадов 3 подсоединены через резисторы 5 к источнику 6 4 о обратного смещения диодов фазовращателей. Разделительные диоды 7 одними электродами подключены к коллекторным цепям ключевых каскадов 3. Вторые электроды диодов 7 объединены и подключены к кол, . лекторной цепи дополнительного ключевого 45 каскада 8. Базовая цепь ключевого каскада8 подключена ко второму выходу логичес.кого...

Номер патента: 886225

Опубликовано: 30.11.1981

Автор: Кутаев

МПК: H03K 5/01

Метки: импульсов, формирователь

...не изменяет потенциала ее входа. На входах элементов И-НЕ 20 и 21появляются одновременно потенциалывысокого уровняЧ, если потенциална входе эмиттерйого повторителя имеет значение Чг, промежуточное междуминимально допустимым потенциаломвысокого уровня (Ч ) и максимально допустимым потенциалом низкогоуровня (Ч ) для интегральных схемлогического узла, в том числе и контролируемой схемы. Лри неподключенном выходе формирователя импульсовэа счет цепи смещения эмиттерногоповторителя элементы И-НЕ 20 и 2включены и малыми сопротивлениями насыщенных транзисторов своих выходных 4 О каскадов, имеющих открытый коллекторный выход, шунтируют входы инверторов 9 и 13, отключая их от остальных элементов формирователя импульсов.45 Для упрощения...

Номер патента: 892682

Опубликовано: 23.12.1981

Авторы: Белокрылов, Переверзев, Страхов

МПК: H03K 5/01

Метки: измерителей, поверки, радиопомех

...параметров 7.формирователь временных параметров 7 состоит из трех независимых вычитающих счетчиков с предварительнойустановкой кода. В зависимости от установленного значения параметра всчетчиках соответственно записаны соответствующие двоично-десятичные коды. Импульсы с делителя 6, поступаяна счетчики, вызывают уменьшение содержимого счетчиков вплоть до нулевого состояния, которое Фиксируетсясигналом переноса счетчиков. Последовательность Формирования временныхпараметров такова. Сигнал переноса сосчетчика является началом периода ислужит для формирования синхроимпульса. С этого времени начинается и Формирование задержки, т.е. поступление импульсов с делителей 6 на счетчик. При поступлении на вход вычитания счетчика количества...

Номер патента: 894844

Опубликовано: 30.12.1981

Авторы: Голоколос, Карлюка

МПК: H03K 5/01

Метки: импульсов, серии, формирования

...4, Следующий входной импульс пойдет через открытый ключ 4 на выход устройства.Далее с приходом последующих входных импульсов процесс повторяется. Время задержки 1 на элементе 2 задержки выбирается несколько большим, чем длительность входных импульсов й с тем, чтобы к моменту появления задержанного импульса на входе счетчика 1, импульс на выходе ключа 3 уже закончился:7 1. Таким образом, на выходной шйне б устройства формируются .сеПри подключении выхода ключа 3 например, к первому разряду счетчика 1 интервал времени между сериями не изменяется и остается равным 4 Т 0+ . Действительно, после девятого импуль . са состояние счетчика - 1010, десятого " 1100, одиннадцатого - 1110, после двенадцатого входного импульса счетчик переполняется...

Номер патента: 898600

Опубликовано: 15.01.1982

Авторы: Карпов, Лебедев, Попов, Савельев

МПК: H03K 5/01

Метки: импульсов, следования, умножения, частоты

...12 импульсов, элементы 13 И, элемент 14 ИЛИ.Умножитель работает следующим образом.Импульсы от генератора 2 поступают на вход делителя 3 частоты, коэффициент деления которого равен коэффициенту умножения устройства. Сигналы с выхода делителя 3 с частотой, равной 1 /1 поступают на вход первого счетчика 4 ( - частота сигнала опорного генератора 2). За период входного сигнала Т 1=1/11, формируемый блоком 1, в счетчике 4 образуется код й периода входного сигнала. Значение й кода периода входного сигнала равногй:еь 1где епг - целая часть числадо 1 яДелитель 3 и первый счетчик" 4 перед каждым тактом кодирования сбрасываются сигналом с блока 1 в нулевое состояние, в результате к концу периода ТХ в делителе 3 образуется некоторое значение...

Номер патента: 902231

Опубликовано: 30.01.1982

Авторы: Даниэлян, Супер, Щедров

МПК: H03K 5/01

Метки: импульсов, формирователь

...дифференцирующей КС-цепи, выход которой через двусторонний ограничитель амплитуды соединен с инвертирующим входом операционного усилителя, введена интегрирующая КС-цепь, причем выход дифференцирующей КС-цепи соединен через интегрирующую КС-цепь с неинвертирующим входом операционного усилите 1 ОНа чертеже изображена структурная электрическая схема формирователя импульсов.Формирователь импульсов содержит последовательно соединенные первый резистор 1 и операционный усилитель 2 с двумя це пями отрицательной обратной связи, первая из которых линейная - через второй резистор 3, а вторая нелинейная и состоит из последовательно соединенных дифференцирующей КС-цепи 4 и ограничителя 5 амплитуды, а между выходом дифференцирующей КС-цепи 4 и...

Номер патента: 902232

Опубликовано: 30.01.1982

Автор: Юревич

МПК: H03K 5/01

Метки: датчик, импульсов, многоканальный, одиночных

...входу элемент И 4 и поступает на вход элемента НЕ 5. Высокий потенциал с выхода элемента НЕ 5 открывает по второму входу элемент И 4, низкий потенциал с выхода которого поступает на контакты кнопок 6 и 7.902232 Формула изобретения Составители Техред Л. Бой Тираж 953 Государственного елам изобретений сква, Ж - 35, Рау Патент, г. Ужго.Вя Корректор М. ДемциПодписноетета СССРкрытийна б., д. 45л. Проектная, 4 Редактор А. Мог)5 ип,Заказ 1241 гьб)ВНИИПпо113035, Мфилиал ППП ком и о шска дки)мк", ым. контактам кнопок б и 7 СО )1 СзьоУС НаЛИЧИЕ ВЫСОКОГО ПОтЕНЦИаЛахо.1;)х лсмс)па И 3, с выхода которого )СО)снй ПОтспцнаЛ ПОСтуиаЕт На СЧЕтццй ход .риггсра 2, че меняя его состояния.1 Ои .1;)мык)1 и 51 контатов кнопки б низкий )н)гс 11,)о)л птунает...

Номер патента: 905994

Опубликовано: 15.02.1982

Автор: Попше

МПК: H03K 5/01

Метки: импульсов, формирователь

...которого связан с одним из его установоч"ных входов через последовательносоединенные вторую интегрирующуюцепь 3 и элемент 4 И, другой установочный вход и один из выходов основного триггера 5 соединены соответственно с выходом второй интег 30рирующей цепи 3 и с выходной шиной6, а счетные входы обоих триггеров1 и 5 подключены к входной шине 7,Формирователь работает следующимобразом,В исходном состоянии оба триггера1 и 5 находятся в нулевом положении.При этом принятые в зависимости отсхемной реализации рабочие сигналына входах и выходах цепей 2 и 3 от -сутствуют. При поступлении по шине7 входного импульса оба триггера1 и 5 по счетному входу устанавливаются в единицу. Через определенноевремя, что зависит от постояннойвремени первой...

Номер патента: 907783

Опубликовано: 23.02.1982

Автор: Зимников

МПК: H03K 5/01

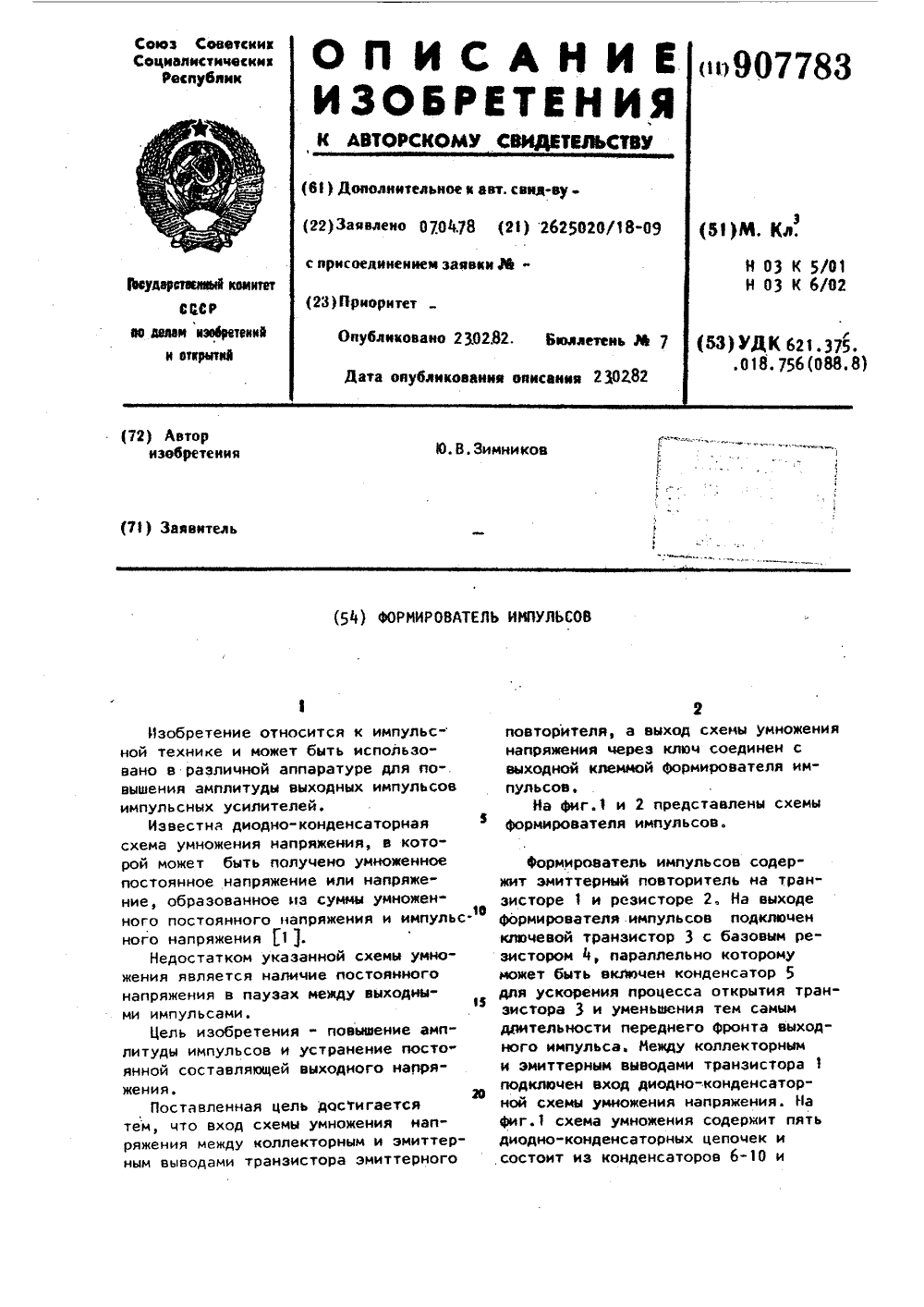

Метки: импульсов, формирователь

...база-эмиттВрном переходе, создаваемым прямым падением напряжения на открытом в ато время диоде 15.Напряжение на внешней нагрузке близкок нулю, так как сопротивление базаХколлекторноге перехода закрытоготранзистора 3 достатоцно велико посравнению с сопротивлением внешней нагрузки, и основная цасть напряжение Е источника питания и последовательно соединенных с ним конденсаторов 7,. 9 падает на база-коллекторном переходе транзистора 3, а незнаЬччительная часть - на внешнеи нагрузке.; ЭПри,подаче на базу транзистора 1 входного импульса положительной полярности о,.новременно с открытием транзистора( Фиг. ) открывается транзистор 3 за счет протекания черезего эмиттерно-базовый переход и ре. зистор 4 части разрядного тока последовательно...

Номер патента: 911700

Опубликовано: 07.03.1982

Авторы: Гонтаренко, Гусев, Салицкий, Соков

МПК: H03K 5/01

Метки: импульсов, однополярных, формирователь

...напряжения и напря жения генератора 9.Предлагаемый формирователь отличается от известного введением импульсной линии 23 задержки и дополнительными связями; управляющий 25 выход блока 14 запуска включен на его вход,. связанный с пусковой кнопкой; выход регулируемого делителя 13 подключен в цепь задержанного сигнала блока 14 запуска; вход синх- Ю ронизации генератора 9 соединен с вспомогательным входом эСбросэ делителя 13; выход цепи задержанного сигнала блока 14 включен на другой вспомогательный вход делите- ,35 ля 13.Указанные на чертеже блоки могут быть выполнены аналогично блокам известного устройства с обязательным исполнением требований по длитель О ности сигналов с мультивибраторов 18 и 19, В качестве импульсной задержки...

Номер патента: 917320

Опубликовано: 30.03.1982

Автор: Бантюков

МПК: H03K 5/01

Метки: воспроизведения, импульсов, прямоугольных

...сброса второго триггера 14, выходной шины 16, На кото рую подключен выход элемента ИЛИ 8.Первый дешифратор 5 дешифрирует интервалы состояний счетчика 4 импульсов, соответствующие длительностям восстанавливаемого импульса в пределах 1 1/1+22 М с 1 к 1 ФАС 1 п" И 6 й1 п+М, гдеп- точнвв значения длительность переданных импульсов, одновременно это значения, до которых 40 необходимо восстановить длительность при приеме Ь 1, - максимальное значе ние укорочения импульса в канале связи, Ьс - максимальное значение удлинения импульса в канале связи, . 45 при этом максимальная граница одной длительности всегда меньше минймальной границы следующей большей длительности.1 50Второй дешифратор 6 дешифрирует состояния счетчиков импульсов,соответствующие...

Номер патента: 921064

Опубликовано: 15.04.1982

Авторы: Омельченко, Саванеев

МПК: H03K 5/01

Метки: импульсов, сильноточных, формирования

...выхода последнего О подается на Фильтр 8, Батарея 3 начинает заряжаться по цепи, содержащей индуктивность б и вентиль 7. Одновременно импульсом управления О выхода компаратора 11 включается вентиль 4, создавая тем самым цепь для прохождения постоянной составляющей тока (тока смешения Д см) через вентиль 7, значение которой зависит от величины резистора 5. Срабатывание компаратора 11 в данный момент времени определяется превышением потенциала плюсового зажима выхода фильтра 8 над потенциалом плюсового зажима батареи 3. В момент времени с блок 1вырабатывает контрольный импульс уп-. равления О, назначение которого будет рассмотрено ниже. Далее, в нагрузке 9 формируется импульс тока,характеризуемый большой длительностьюпереднего фронта,...

Номер патента: 921065

Опубликовано: 15.04.1982

Авторы: Алексеев, Зайцевский

МПК: H03K 5/01

Метки: импульсов, формирователь

...коллектор указанноготранзистора подсоединен через резистор 4 к общей шине, а через резистор- к источнику управляющего напряжения Е отрицательной полярност.и.,База транзистора в источнике 2 то.ка через резистор 6 переменного сопротивления подключена к источнику 20запускающих импульсов, а эмиттерк базе транзисторав следующем источнике тока 7.Другие каскады конструктивно выполнены идентично, причем,дополнитель но, параллельно сопротивлению нагрузки 3 включен быстродействующийдиод 8, анод которого связан с общейшиной, а .эмиттер транзистора в йсточнике тока последнего и-го каскада 50связан с источником напряжения положительной полярности +Еп,В исходном состоянии источники то"ка не работают, а в цепях ДНЗ в каждом каскаде протекают прямые...

Номер патента: 926763

Опубликовано: 07.05.1982

Авторы: Берлов, Лукьянов

МПК: H03K 5/01

Метки: одновибратор, тиристорный

...тиристорного одновибратора.Устройство содержит тиристор 1,соединенный последовательно с резистором 2 нагрузки, двухбаэовый диод 3, щвремязадающую йС-цепь, состоящую изконденсатора 11 и резистора 5, второйконденсатор 7, один вывод которогосоединен с общей шиной, вновь введенные тиристор 8 и последовательно соер 5диненные диод 9 и дополнительный резистор 10, которые подключены междупервой базой двухбаэового диода 3 иточкой соединения резистора 7 и конденсатора 6, с которой также соединен катод тиристора 8, анод которогосоединен с эмиттером двухбазовогодиода 3, причем управляющий электродтиристора 8 соединен с анодом диода9 и первой базой двухбазового диода335Устройство работает следующим образом.В исходном состоянии, при...

Номер патента: 928625

Опубликовано: 15.05.1982

Авторы: Ведерников, Мальшукова

МПК: H03K 5/01

Метки: дребезга, защитой, импульсов, контактов, одиночных, формирователь

...которого соединен с шиной 13 инверсии синхроимпульсов. З 5 По счетному входу счетный триггер срабатывает на отрицательный пере" пад входного .сигнала, по потенциаль- ному входу - на отрицательный сигнал.40Устройство работает следуюцим об" разом.В исходном состоянии, когда контакты аб всех переключателей 2 замкнуты на общую цину, сигнал логи ческого нуля поступает на один из входов выходных элементов 4 И-НЕ, где блокирует выдачу импульсов на шине 5 и через элементы 3 НЕ и мно" говходовой элемент б ИЛИ-НЕпоступает 50 на нулевой вход триггера 7 и устанавливает его в нулевое, состояние. Низкий потенциал с единичного выхода триггера 7 устанавливает триггер 8 в нулевое состояние и блокирует работу трехвходового элемента 12 И. Это...

Номер патента: 930616

Опубликовано: 23.05.1982

Автор: Алексеев

МПК: H03K 5/01

Метки: импульсов, формирователь

...источника питания, выход ного сопротивления по выходу Я триггера 1 и сопротивления параллельносоединенных резистора 4 и запертогообратным смешением диода 7. В этой цепи величина сопротивления параллельно соединенных резистора 4 и диода 7во много раз превышает все остальныевеличины сопротивлений. Ток перезаряда создает на резисторе 4 и диоде 7падение напряжения (см, фит. 2 Ь ), приложенное минусом к базе транзистора 3,которое надежно его запирает, При этомна входе Р триггера 1 удерживаетсяпотенциал (см, фиг, 2 4 ), несколькопревышающий значение входного порргового напряжения логической1 Цэлемента И-НЕ, Через время, определяемое постоянной времени цепи перезарядаконденсатора 6, возрастаюшее напряжение на базе транзистора 3...

Номер патента: 930617

Опубликовано: 23.05.1982

Авторы: Бондаревский, Остапенко

МПК: H03K 5/01

Метки: импульсов, усилитель-формирователь

...вторым входами первого каскада переключателя 1 тока. Поэтому при изменении формь 1 сигнала на вьсходвх формирователя 7 полярности сигнал на выходе усилителя-формирователя также будет изменять свою форму с прямой на инверсную или наоборот. Верхний уровень сигнала на выходе усилителя- формирователя (при нулевом смещении базовой линии выходного импульса) мало отличается от уровня нулевого потенциала, а нижний меньше его на величину амплитуды импульсов (уровня сигналов а и б на фиг. 2). Импульс а (фиг. 2) имеет отрицательную полярность, а для получения импульса положительной полярности уровни импульса б (.фиг. 2) смещают в положительную область на величину амплитуды (импульс в на фиг, 2). Поэтому при поступлении на третью шину команды о...

Номер патента: 936406

Опубликовано: 15.06.1982

Авторы: Денискин, Кошевая, Сычев

МПК: H03K 5/01

Метки: импульсный, свч-сигнала, усилитель

...резистор 9, дополнительный вентиль 10Усиливаемый сигнал подан на шину 1, 20 выходной сигнал снимается с шины 12,Усилитель работает следующим образом.936406 4 концу входного сигнала линия 3 полудвоенного напряжения, Делит ел ь, состояший иэ последовательно включенных конденсагоров 7 и 8, распределяет это напряжение м жду прибором 1и тиратроном 2 так, что напряжениена приборенесколько ниже напрятойчивое усилие входного сигнала.При пос;уплении на шину 11 входного сигнала, прибор 1 эа счет энергии конденсатора 8 начинает его усиливать, Сопротивление приборауменьшается, что приводит к уменьшению напряжения на конденсаторе 8 и увели ению на конденсаторе 7, При этом на резисторе 9 образуется положительный перепад напряжения, который поджимает...

Номер патента: 938379

Опубликовано: 23.06.1982

Авторы: Багданскис, Яшинаускас

МПК: H03K 5/01

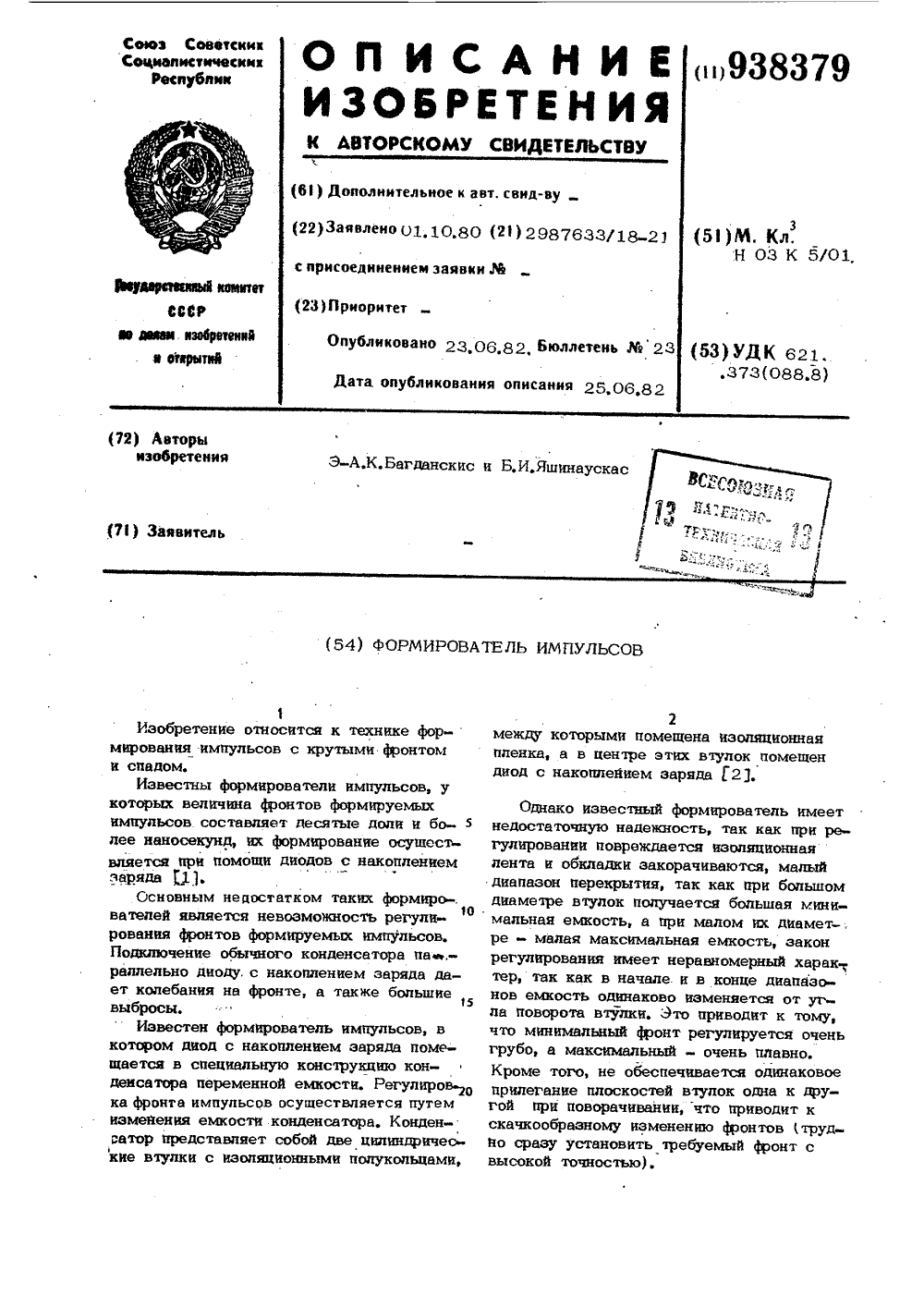

Метки: импульсов, формирователь

...2, изоляционную пленку 3, изоляционную планку 4, держатель 5, гайку6, контакт 7, плунжер 8 изоляционныепрокладки 9 и 10, шайбу 11, ось 12,крышку 131 четыре болта 14 диод 15 снакоплением заряда, пружину 16, винт 17в крепежные шайбу 18 в гайку 19.Конансатор состоит из токопроводяще.го корпуса 1 и изогнутой пружинистойпластинки 2, отделеияых изоляционнойпленкой 3. В вьгрезе токопроводищего корпуса 1 помещена юоляционнвя планка,4,При помощи держателя 5 в гайки 6 к токопроводящему корпусу 1 и юоляцвоннойпланке 4 прикрепляются взоляционная .пленка 3, изогнутая пружинистая пластинка 2, атакже контакт 7. Кв плунжер 8прикреплены две юодяционные прокладки9 в 10, в прв помощи шайбы 11 к етому ффпдунжеру прикрепляется ось 12,...
