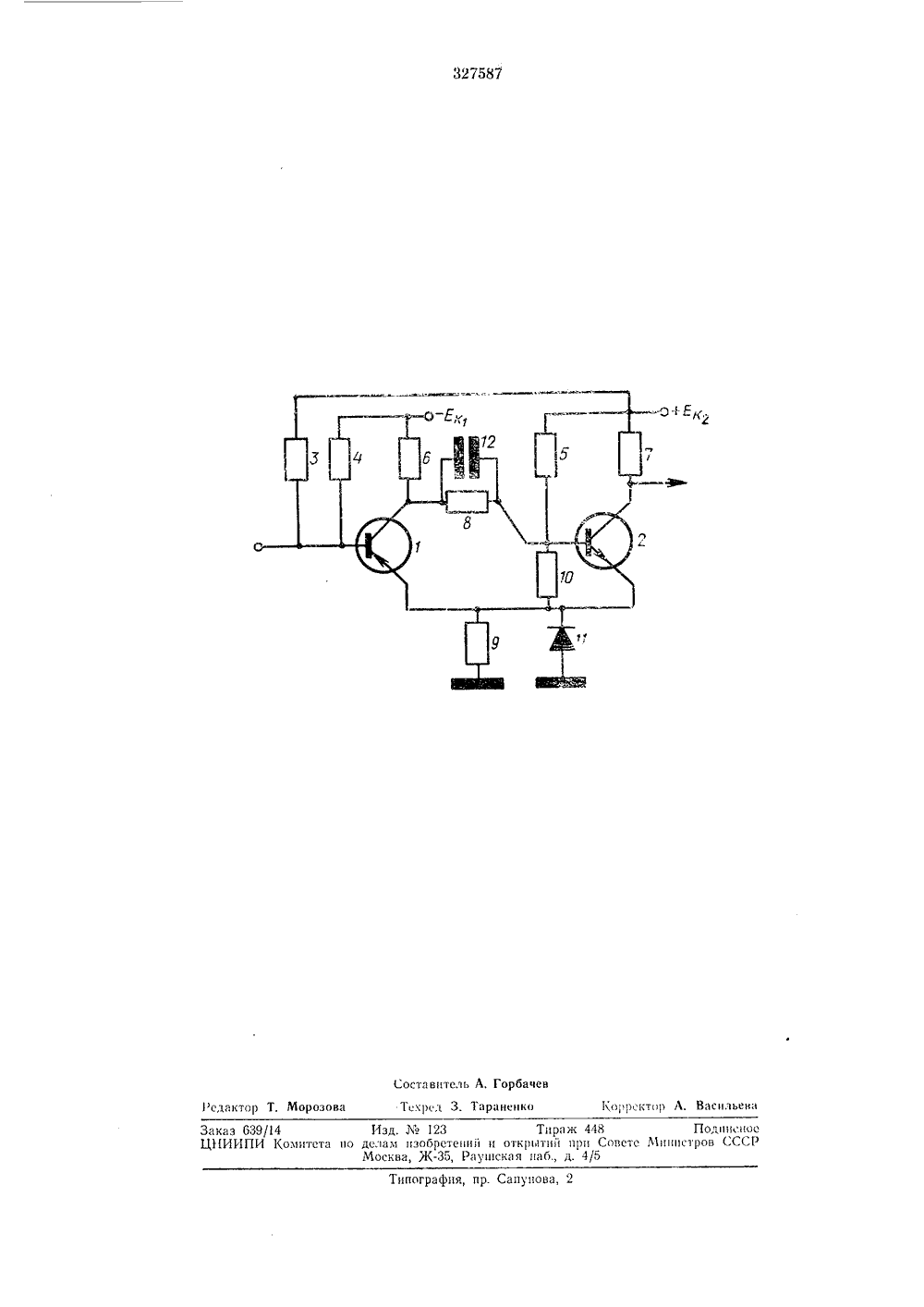

ОПИСАНИЕ ИЗОБРЕТЕН ИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 32787 Союз СоветскихСоциалистическихРеслублик Зависимое от авт. свидетельстваЧ. Кл, Н 03 с 5,01 Заявлено 17.1,1968 ( 121869826-9) с присоединением заявки122585 26-9 ПриоритетОпубликовано 26.1.1972. Ьоллетець Лв 5 Комитет ло делам изобретений н открытий ори Сосете Министров СССРУ;1,К 621.374.3(088.8) Дата опубликования опцсяцця 23.1.1972 Авторизобретения Б. В. Перлов Заявитель ТРИГГЕР С ЭМИТТЕРНОЙ СВЯЗЬЮ Изобретение относится к области радиотехники,Известны триггеры с эмиттерной связью ца транзисторах разцого типа проводимости, малым временем восстановления, содержащие конденсатор в цепи коллекторно-базовой связи транзисторов и резистор, включенный между эмиттерами транзисторов ц общей шиной, у которого коллектор и база каждого цз транзисторов соединены через резисторы с одним из двух источников питацця,противоположной полярности, я база входного транзистора, кроме того, соединена через резистор с источником питания выходного транзистора.С целью повышения быстродействия триггеров и термостабилизацип пороговых уровней в предлагаемом устройстве в эмцттерцой цепи транзисторов параллельно резистору включен полупроводниковый диод в проводящем направлении для тока заряда конденсатора. Кроме того, полупроводниковый диод включен в той же полярности между базой выходного транзистора и общей шицоц,1-1 а чертеже приведена принципиальная схема,предлагаемого триггера.Устройство содержит транзистор 1 с р - и - р проводимостью, транзистор 2 с и - р - и проводимостью, резисторы смещения 3 - б в базовых цепях транзисторов, резисторы б, 7 в коллекторцых цепях транзисторов, резистор 8 обратной коллекторно-базовой связи, рези.стор 9, дополнитсльцыс резистор 10 ц диод 11, позволяющие повысить быстродействие триггера, ускоряющий конденсатор 12.5 Схема работает следующим образом.В начальном состоянии оба транзистора открыты. В транзистор 2 втекают базовый и коллекторцый токи. Вытекатощцй пз трацзцсторд эмцттерцый ток разветвляется в рези стор 9 и в эмцттерную цепь входного транзистора 1. Из последнего вытекают прямые базовый ц коллекторный токи. По резисторам 5 и 8 протекает ток по направлению от источника +Ек, к коллектору транзистора 1. Часть 15 этого тока ответвляется в базовую цепь выходного транзистора 2 ц в рсзцстор 10.Прп подаче положительного ндпряжеццяца вход трцггерд повышается потенциал базы транзистора 1, прц этом входной транзистор 20 начиняет закрываться, снцждется потенциалего коллектора, а следовательно и потенциал базы выходного транзистора, Когда потенциал базы выходного транзистора понизится настолько, что оц выцдет цз насыщения, в 2 З триггере возникает регецердтцвЛый процессобратного опрокидывания, Прц закрытом транзисторе 2 уменьшается его прямой эмит.терный ток, снижается потенциал эмиттера, транзистор 1 закрывается еще больше, отри цательцый перепад напряжения с коллектО.рачерез ускоряющий конденсатор 12 передается на базу транзистора 2, закрывая его еще больше, и т. д. В результате регенеративного процесса оба транзистора закрываются и далее начинается стадия восстановления напряжения на ускоряющем конденсаторе 12. При отсутствии дополнительного резистора 10 и диода 11 заряд конденсатора производится по цепям: резисторы 5 и б - резистор 8.При наличии дополнительных резистора 10 и диода 11 появляется еще одна цепь заряда конденсатора 12: диод 11 - резисторы 10 и б.Поскольку величина резистора 5 большая, то при включении добавочных резистора 10 и диода 11 существенно уменьшается время восстановления напряжения на ускоряющем диоде 11, за счет чего и достигается повышение быстродействия триггера. При отсутствии диода 11 ток заряда протекает через резисторы 9 и О, т, е, быстродействие ухудшается, После восстачовления напряжения триггер приобретает такое состояние устойчивого равновесия, при котором через транзисторы протекают обратные токи, разностный обратный эмиттерный ток протекает через резистор 9.В состоянии устойчивого равновесия напряжение между базой и эмиттером транзисто- ра 2 отрицательно и близко к нулевому значению. При включении добавочного резистора 1 О по нему протекает дополнительный ток по направлению от эмиттера к базе транзистора 2.Процесс (прямого) переключения триггера происходит следующим образом.С понижением входного напряжения на базе транзистора 1 последний начинает открываться, повышается потенциал его коллектора, а следовательно и потенциал базы транзистора 2.При,появлении прямого эмиттерного тока транзистора 1 и отсутствии диода 11 потенциал эмиттеров транзисторов несколько снижается, так как этот ток протекает через резистор 9. Однако при включении диода 11 появляется путь для прямого эмиттерного тока транзистора 1 по направлению от общей точки через диод 11 и к эмиттеру транзистора 1 и поскольку сопротивление диода 11 в прямом направлении меньше сопротивления резистора 9, потенциал эмиттеров транзисторов равен падению напряжения на открытом диоде 11, т. е. близок к,нулевому значению относительно корпуса устройства. Когда напряжение база-эмиттер транзистора 2 достигает напряжения открывания, появляются его пря- мые токи, в схеме возникает лавинообразный процесс прямого опрокидывания, при этом возрастающий эмиттерный ток транзистора 2 5 втекает в эмиттер транзистора 1 и частичноответвляется в резистор 9. Потенциал эмиттсров возрастает, а следовательно, транзистор 1 открывается еще больше. Положительный скачок напряжения на его коллекторе пере дается через ускоряющий конденсатор на базу 2, открывая его еще больше, и т. д. В конце регенеративной стадии оба транзистора открываются и далее идет процесс восстановления напряжения на конденсатор. Перезаряд 15 конденсатора производится по цепям: открытые переходы база-эмиттер транзистора 2 и эмиттер-коллектор транзистора 1 - резистор 10 и переход эмиттер-коллектор транзистора 1 - резистор 8 - резисторы б и 5. При ма лом сопротивлении переходов открытых транзисторов процесс восстановления при прямом переключении значительно меньше процесса восстановления при обратном переключении.Однако и в этом случае включение резисто ра 10 позволяет несколько, хотя и незначительно, повысить быстродействие триггера.Диод 11 отключается и в процессах не участвует, так как напряжение на эмиттерах повышается относительно общей точки.30Предмет изобретения1. Триггер с эмиттерной связью на транзн.сторах разного типа проводимости, с малым 35 временем восстановления, содержащий конденсатор в цепи коллекторно-базовой связи транзисторов, резистор, включенный между эмиттерами транзисторов и общей шиной, у которого коллектор и база каждого из трап 40 зисторов соединены через резисторы с однимиз двух источников питания противоположной полярности, а база входного транзистора, кроме того, соединена через резистор с источником питания выходного транзистора, отли чающийся тем, что, с целью повышения бы.стродействия триггера и термостабилпзации пороговых уровней, в эмиттерной цепи траьь зисторов параллельно резистору включен полупроводниковый диод в проводящем направ.50 ленни для тока заряда конденсатора.2. Триггер по п. 1, отличающийся тем, чтополупроводниковый диод включен в той же полярности между базой выходного транзистора и общей шиной.Составитель А. ГорбачеТскрсд 3. Тараиеико актор Т. оз Тираж 448 Поди 1 и иос иий и открытий при Совете Министров СССР Раугиская наб., д. 4/5 биография, пр. Сапунова, 2 аказ 639/14 Изд.123 ЦНИИПИ Комитета ио дслак 1 изобре Москва, Ж
