H03K 5/01 — формирование импульсов

Номер патента: 1448396

Опубликовано: 30.12.1988

Авторы: Гайдак, Гукалло, Дидула

МПК: H03K 5/01

Метки: импульса, установочного, формирователь

...напряжение на шине 2 питаниядостигает уровня "1", на Б-входытриггера 1 и счетчика 12 поступает"1" через резистор 3, Триггер 1 исчетчик 1 О устанавливаются в нулевоеисходное состояние, Поскольку напряжение на шине 2 питания меньше номинального уровня, на выходе порогового элемента 9 отсутствует питание иимпульсы с шины 11 тактовых импульсов не проходят на второй вывод ключа 10.Фо р мул а1 Формирователь установочного импульса, содержащий шину тактовых импульсов, триггер, Б-вход которогосоединен с первым выводом первогоконденсатора и через первый реэисторс шиной литания, а Б-вход - с первым выводом второго резистора, выход триггера соединен с выходной шиной устройства, о т л и ч а ю щ и йс я тем, что, с целью расширенияфункциональных...

Номер патента: 1451838

Опубликовано: 15.01.1989

Авторы: Лагуновский, Мачнев, Решетник

МПК: H03K 5/01, H03K 5/04

Метки: импульсов, формирования

...8 проходит через элемент И 4, коммутатор 3 на нычитающий вход счетчика 10 ("ц" на фиг. 2) и уменьшает его содержимое еще на единицу, а через элемент 12 задержки вновь записывает содержимое счетчика 1 Г н счетчик 11. Счетчик 11 начинает новый отсчет импульсов. Описаный выше процесс формирования импульсов повторяется до тех пор, пока на шине 18 устройства присутствует сигнал "1" ("л" на Фиг. 2). При этом каждый последующий сигнал заема на выходе счетчика 11 и, очевидно, импульс на выходе Формирователя 8 появится быстрее предыдущего на величину периода такто451838 8 5 910 т15 20 25 30 3540 45 50 55 1вых импульсов генератора 1 (так какпостоянно уменьшается содержимоесчетчика 10, переписываемое в счетчик 11) и, следовательно,...

Номер патента: 1457149

Опубликовано: 07.02.1989

Автор: Кутовой

МПК: H03K 5/01

Метки: выходной, импульсов, каскад, формирователя

...Режим транзистора 11 устанавливают таким образом,чтобы транзистор 5 открывался только при напряжении на шине 20, близком к нулю, следовательно, при положительном напряжении на шине 20 транзистор 5 закрыт. Так как закрыт тран 494на шине 22 и напряжения коллектор эмиттер открытого транзистора 32.Если изменить полярность напряжения на шине 22 на положительную, транзистор 32 закроется при напряженииблизком к нулю, откроется транзистор 6 и на выходной шине 41 будет Формироваться положительное напряжение нижнего уровня,Формула изобретениязистор 12, то закрыт и транзистор32. Отрицательным напряжением на ши не 22 транзистор 6 закрыт. Напряжение верхнего уровня положительнойполярности на выходной шине 41 определяется разностью напряжения на...

Номер патента: 1457150

Опубликовано: 07.02.1989

Авторы: Кастрицкий, Рябенко, Скоробогатый

МПК: G04F 10/00, H03K 5/01

Метки: видеоимпульсов, длительности, повторяющихся, половины, прямоугольных, формирователь

...первый интегратор 1 формирует линейно возрастающее напряжение (фиг.2 б). Спадом входного ВИ первый интегратор 1 возвращается в исходное состояние. 55Второй интегратор 2, постояннаявремени цепи заряда которого в двараза больше постоянной времени цепизаряда первого интегратора 1, также Формирует линейно возрастающее напряжение в течении длительности ВИна первой входной нине 9 устройства.Однако в отличие от первого интегратора 1 в исходное состояние он возвращается не сразу после окончаниявходного ВИ, В исходное состояниевторой интегратор 2 (Фиг.2 г) возвращается спадом сигнала с расширителем 7 импульсов (Аиг.2 в)Интегрирование напряжения -Н вторим интегратором 3 прекращается после окончания входного ВИ на первой входнойнине 9...

Номер патента: 1457151

Опубликовано: 07.02.1989

Авторы: Карташов, Пиляева, Рыжиков, Тимкин

МПК: H01P 1/15, H03K 5/01

Метки: диодными, приборами

...При этом передаточная функция функционального преобразователя будет иметь зону нечувствительности при входных сигналах, близких к нулю,что положительно сказывается на работе всей системы.Вычитатель 4 напряжения может быть выполнен на операционных усилителях с соответствующим числом входов.В качестве формирователеч импульсов управления прямого и обратного смещения следует использовать элементы, обеспечивающие отсуствие "сквозного" тока через коммутаторы 9 и 1 О, в качестве последних могут быть использованы транзисторные ключи, в качестве источников 8 и 14 могут быть использованы микросхемы серии К 142, в качестве сумматора может быть использован сумматор на операционном усилителе с конденсатором в его обратной связи, но может быть...

Номер патента: 1464286

Опубликовано: 07.03.1989

Авторы: Карташов, Пиляева, Рыжиков, Тимкин

МПК: H01P 1/15, H03K 5/01

Метки: диодными, приборами

...подразумевает возможность перестановки их местами, что часто встречается при изготовлении диодных приборов в виде единого устройства, например матрицы.Устройство работает следующим образом.1. Устройство управления диодными приборами, содержащее и каналов управления, каждый из которых состоит из формирователей импульсов управления прямого и обратного смещения, коммутаторов токов прямого и обратного смещения, вход каждого из которых соединен с источником напряжения соответственно прямого и обратного смещения, выход - с соответствующим иэ п диодных приборов, входы управления коммутаторов токов прямого и обратного смещения через формирователи импульсов управления соответственно прямого и обратного смещения соединены с соответствующей из и...

Номер патента: 1465961

Опубликовано: 15.03.1989

Авторы: Климашев, Попов, Савельева

МПК: H03K 5/01

Метки: импульса, установочного, формирования

...Напряжение йа базе и-р-и-транзистора 10 и на го эмиттере близко к нулю, в результате чего ток через резистор 11 йе течет и светодиод 12 не светится Сигналы логического нуля (17 наФиг.2), поступающие на входные клеммы устройства с выходов логическихэлементов, не принявших исходногосостояния, приходят на вход элемента И 6, в результате чего на анодедиода 8 поддерживается потенциал,близкий к нулю,а конденсатор 2 остается незаряженным,Когда все логические элементыпридут в исходное состояние, уровнилогической единицы, поступающие свыходов логических элементов навходы элемента И 6 устанавливаютего в состояние "1", в результатечего конденсатор 2 заряжается и токзаряда течет по цепи; положительнаяклемма источника питания, резистор5, диод...

Номер патента: 1465962

Опубликовано: 15.03.1989

Автор: Шутов

МПК: H03K 5/01

Метки: импульсов, формирователь

...соединенс выходом датчика 14 опорного уровня, выход элемента 13 сравнения соединен со входами элементов 15 и 16задержки, выходы которых соединенысо входами сброса ждущих мультивибраторов 11 и 12.Формирователь импульсов работаетследующим образом.В исходном состоянии ключи 2 и 3разомкнуты, при этом ток и напряжение в длинной линии 1 отсутствуют.По приходу сигналов с вью;ода задающего генератора 8 загтускаютсл ждущие мультивибраторы 11 и 12 блока9 управления ключами. При этом заглыкается выход длинной линии 1, а еевход подклчея к выходу источника 10 напряжения. От входа длинной линии 1 к выходу начинает распространяться зарядная волна тока и навряхенгля. Через время Сг волна достигает корсткоэамкнутого ключа 3 конца длинной линии 1 и...

Номер патента: 1465963

Опубликовано: 15.03.1989

Авторы: Гендельман, Курицкий, Мантров, Поляков

МПК: H03K 5/01

Метки: импульсов, формирования

...и положительной клеммой источника 4 постоянного тока, отрицательная клемма которого соединена с общей шинойУстройство работает следующим образом,Генератор 1 однополярных импульсов вырабатывает последовательность однополярных импульсов с периодом Т и длительностью , определенных типом применяемых шаговых двигателей и назначением вторичнйх приборов времени с амплитудой этих импульсов порядка 4 В. После усиления последовательность однополярных импульсов через электронный ключ 7 подается на интегратор 6, с выхода которого снимаются импульсы с тем же периодом и длительностью, но с пологим передним и задним фронтами. Амплитуда этих импульсов определяется напряжением источника 4 постоянного тока. Полученные трапецеидальные импульсы управляют...

Номер патента: 1465964

Опубликовано: 15.03.1989

Авторы: Березкин, Глаголевская, Смирнов

МПК: H03K 5/01

Метки: импульсов, формирователь

...(фиг. 2,2 а) нарастает медленнее, чем на первом входе (фиг. 2.3 а),поскольку сопротивление открытогодиода 6 меньше сопротивления резисто- .ра 2 и резистора 1 До тех пор, покавходное напряжение на каком-либо входе элемента ИСКЛЮЧАЮЩЕЕ ИЛИ 5 не достигнет порогового значения Б,(фиг. 2,2), на этом входе существуетуровень логического нуля Таким обра-зом, после поступления на вход формирователя импульсов переднего фронтавходного импульса на втором входе элемента ИСКЛЮЧАЮЩЕЕ ИЛИ 5 будет присутствовать уровень логического нуля (фиг. 2.2 а), а на первом - уровень логической единицы (фиг.2.За). Это приведет к появлению на выходе формирователя импульсов уровня логической единицы (фиг. 2.4 а). После того, как напряжение на втором входе элемента...

Номер патента: 1465965

Опубликовано: 15.03.1989

Авторы: Солодников, Федюкин

МПК: H03K 5/01

Метки: импульсов, одиночных, формирователь

...с постоянной.)5времени, равной7: Р 13, С 14,где 113 - сопротивление резистора 13,С 14 - емкость кондеяса.тора. 14. Когда напряжение на конденсаторе 14 достигнет величины порогового нап.ряжения, задаваемого на стоке транзистора 9 при помощи резнстивного делителя 12, транзистор 9 открывается и понижает потенциал на базе транзистора 10, который тоже открывается и подключает обмотку реле 2 к источнику питания. Реле 2 срабатывает и переключает контакты 4 и 6, при этом снимается напряжение питания с выхода и подается на вторую обмотку реле 3, которое возвращается в исходное состояние и, следовательно, снимает напряжение питания с блока 1 задержки отпускания, разряжает конденсатор 14 и обесточивает обмотку реле 2, контакты 4 и 6 которого...

Номер патента: 1471288

Опубликовано: 07.04.1989

Авторы: Землянский, Сокирко

МПК: H03K 5/01

Метки: генератор, длительности, импульсов, одиночных, регулируемой

...уровень логическогонуля, поступающий на базу транзисто 10 15 20 25 30 35 40 45 50 55 ра 11 и удерживающий его в запертом состоянииС помощью переменного резистора 8 устанавливается ток подпитки излучающего элемента 3 оптрона 1. При этом происходит передача светового потока мощности, соответствующей току подпитки, к фоторезистору, который изменяет свое сопротивление пропорционально световому потоку. Ток подпитки устанавливается переменным резистором 8 в пределах, при которых потенциал напряжения на первом выводе фоторезистора сохраняет уровень, соответствующий логической единице. За счет установления разного значения тока подпитки излучающего элемента 3 переход фоторезистора 2 из высокоомного состояния в низкоомное при насыщении...

Номер патента: 1471289

Опубликовано: 07.04.1989

Автор: Глушко

МПК: H03K 5/01

Метки: уровня

...на вывод МДП-транзистора 8 через, открытый МДП-транзистор б поступает потенциал Б, а через открытый МДП-транзистор 4 поступает потенциал Б следовательно МДП-транзистор 8 открыт, а МДП-транзистор 9 закрыт, в результате выход устройства через открытые МДП-транзисторы 6 и 8 подключен к шине с потенциалом УПри поступлении на вход устройства сигнала высокого уровня конденсаторы дифференциаторов 13 и 14 заряжаются. При возрастании уровня сигнала на затворах МДП-транзисторы 4, 6 и 8 эакрываются, а МДП-транзисторы 5, 7 й9 открываются, в результате выходустройства через открытые МДП-транзисторы 5 и 9 подключен к общей шине.При окончании поступления на входустройства сигнала высокого уровняконденсаторы дифференциаторов 13 и14 разряжаются до...

Номер патента: 1471290

Опубликовано: 07.04.1989

Автор: Афонин

МПК: H03K 5/01, H03K 5/153

Метки: импульсов, одиночных, формирователь

...с общей шиной питания, 1-вход - с инверсным выходом вторего КБ-триггера, К-вход которого соединен с К-входом первого 1 К-триггера 1 и шиной 6 установки в нулевое со стояние, 1-вход .первого 1 К-триггера 1 соединен с прямым выходом второго 1 К-триггера 3, К-вход - с инверсным выходом второго 1 К-триггера 3.Формирователь работает следующим образом.В начальный момент времени импульсным сигналом сшины 6 триггеры 1 и 2 устанавливаются в нулевое состояние, и на вход 1 К-триггера 3 с инверсного выхода триггера 2 поступает сигнал единичного уровня, разрешающий переключение триггера 3 только в единичное состояние. При поступлении сигнала с шины 4 триггер 3 переключается в единичное состояние и выходными уровнями разрешает переключение триггера 1...

Номер патента: 1480104

Опубликовано: 15.05.1989

Автор: Горяйнов

МПК: H03K 5/01

Метки: импульсов, формирователь

...к ее началу возникаетположительное напряжение (23), токот этой обмотки через резистор 8 иоткрытый транзистор 3 поступает в базу транзистора 1, обеспечивая егоглубокое насыщение. Напряжение (23)прикладывается к переходу баэа -эмиттер транзистора 2 как запирающее.Отрицательное напряжение (24) обмотки 14 удерживает транзистор 4 закрытым,По окончании входного импульсатранзистор 3 закрывается и прерываетбазовый ток транзистора 1, резистор6 обеспечивает нулевое напряжениена базе транзисторачерез время,определяемое временем рассасываниянеосновных носителей в области базытранзистора (25). Транзистор 1 закрывается.ЭДС самоиндукции трансформатора11, наведенная в обмотке 13, черезрезистор 7 прикладывается к переходубаза - эмиттер транзистора 2...

Номер патента: 1480105

Опубликовано: 15.05.1989

Авторы: Семин, Сорокин, Спирин

МПК: H03K 5/01

Метки: исходное, логических, состояние, установки, элементов

...канала полево го тр анзистора 3 и входным сопротивлениемвторого биполярного транзистора 2.Одновременно на коллекторах транзисторов 1 и 2,имеет место плавное повышение амплитуды сигнала, пропорциональное произведению сопротивлениярезистора 5 на емкость коллекторэмиттер транзистора 2, параллельно соединенную с входной емкостью логической цепи установки в исходное состояние,Так как скорость нарастания базоного тока второго биполярного гранзистора 2 выше скорости нарастания напряжения на коллекторах транзисторов 1 и 2, первоначально второй биполярный транзистор находится в состоянии насыщения и только через некоторое время, определяемой постоянной времени дифференцирующей цепи, образованной статической емкостью...

Номер патента: 1480106

Опубликовано: 15.05.1989

Авторы: Тарыгин, Харитонов

МПК: H03K 5/01

Метки: воспроизводимых, магнитного, носителя, сигналов, формирования, цифровых

...разрешающий потенциал26, который поступает на первые входы элементов И 12 и 13. Сигнал с выхода первого компаратора 9 подаетсяна второй вход элемента И 13 и навход элемента НЕ 14, с выхода которого поступает на второй вход элемента И 12. Потенциалы 27 и 28, образующиеся на выходах элементов И 12и 13, подаются на управляющие входыключей 15 н 16 соответственно, Навходе ключа 15 постоянно действуетпотенциал источника 17 опорного напряжения (11,), а на входе ключа 16 -потенциал источника 18 опорного напряжения (Б). Выходные напряжения 29 ключей 15 и 16 поступают натретий вход первого сумматора 8,сигнал 30 с выхода которого подается на вход первого компаратора 9.Если в воспроизводимом сигналитеотсутствуют длинные комбинации из11 11 и и0...

Номер патента: 1490707

Опубликовано: 30.06.1989

Авторы: Скрябин, Смирнов

МПК: H03K 5/01

Метки: импульса, установочного, формирования

...после чего заряд конденсатора 5 прекращается и напряжение на конденсаторе остается постоянным и равным Б опорн (0 опорн"-Е где Е" - уровень "1"),В этот же момент , напряжение на конденсаторе 3 еще меньше уровняпоэтому элемент И-НЕ 1 по-прежнему находится в закрытом состоянии и на выходе 10 продолжается действие установочного импульса (уровня "1"),Если источник питания выключится и и напряжение питания Е на шине 11 пропадет во время действия установочного импульса на выходе 10, то действие установочного импульса прекращается и напряжение на выходе элемента И-НЕ 1 спадает с уровня "1" до нуля, Напряжение уровня "0" на выходе инвертора 2 при этом также спадает до нуля. В момент ьзаряд конденсатора 3прекращается и он начинает разряжать-.ся...

Номер патента: 1492457

Опубликовано: 07.07.1989

Авторы: Зайцев, Зеленин, Михлин, Свердлова, Чередников

МПК: H03K 3/53, H03K 5/01

Метки: частотно-фазовое

...то цостаточно выбрать один параметрический элемент, т.е. И=1.По первому варианту нанесения обмоток необходимо выбрать шесть оцнотипных магнитных сердечников, на первый и шестой сердечники нанести но три обмотки (включая и обмотку накачки), на второй, третий и четвертый - по пять. Соединить их, как было описано цля сердечников 1 - 1 и 1-2, согласно чертежам.По второму варианту нанесения обмоток необходимо выбрать пять нар магнитных сердечников (можно разнотипных), нанести на них но три обмотки (включая обмотку накачки) и соединить их, как было указано, согласно фиг. 1, на сердечниках 1-(и) и 1-п.Как в первом, так и во втором вариантах получают по пять резонансных контуров, настроенных соответственно на разные частоты подбором...

Номер патента: 1492458

Опубликовано: 07.07.1989

Автор: Новиков

МПК: H03K 5/00, H03K 5/01

Метки: импульсов, формирователь

...элементов И соединены с первым и вторым входами элемента ИЛИ 21,выход которого соединен с К-входом КБ-триггера 20, выход которого соединен с третьим входом третьего трехвходово 55 го элемента И 19 и является выходом блока стробирования.формирователь работает следующим образом.в его первый (младший) разряд , свыхода которого (фиг. 1 и 4, поз,Г)поступает на Б-вход КБ-триггера 9,устанавливая его в единицу. Уровеньлогического нуля с инвертирующеговыхода КЯ-триггера 9 (фиг.1 и 4,поз. К) снимает уровень логическойединицы с информационного входа регистра 1 сдвигаТогда по фронту 10следующего импульса, поступающего натактовый вход регистра 1 сдвига, свыхода его первого разряда снимаетсяуровень логической единицы и переписывается во...

Номер патента: 1495984

Опубликовано: 23.07.1989

Автор: Викторов

МПК: H03K 5/01

Метки: импульсов, формирователь

...9 опорного напряжения либо инвертируюцего повторителя 10Во время отсутствия управляюцих импульсов электронные ключи открыты, соответствуюцие входы операционного усилителя 11 соединены с общей ыиной устройства и на его выходе присутствует только постоянная составляюцая. Сквозные токи короткого замыкания при этом не возникают, так как токи ограничены первыми резисторами 17-20.Несмотря на то, что электронные ключи 4-7 не охвачены обратной связью, как в известном формирователе, и их остаточное напряжение полностью входит в погреыность формирования амплитуды импульсов, величина ее достаточна мала, Например, при использовании в качестве ключа инверсно включенного транзистора или компенсированного клю,ча типа 101 КТ остаточное напряжение не...

Номер патента: 1497723

Опубликовано: 30.07.1989

Автор: Чернов

МПК: H03K 5/01

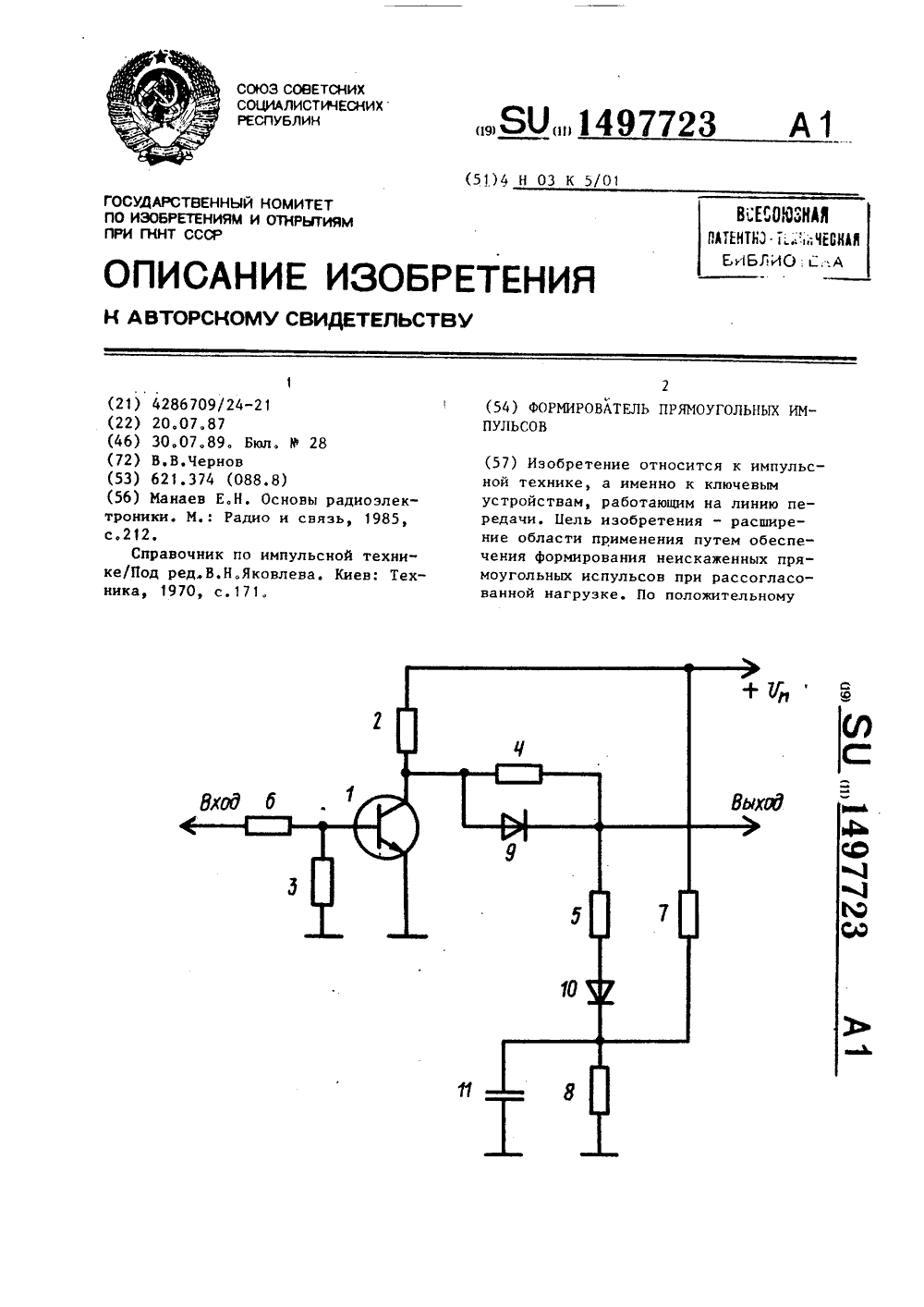

Метки: импульсов, прямоугольных, формирователь

...сопротивление линии передачи, подключаемой к выходной клемме формирователя, обеспечивается согласование Формирователя по выходу, прелотврацающее переотражение импульсов, приходящих от несогласованной нагрузки.По отрицательному перепаду напряжения, поступающего на базу ключевого транзистора 1, происходит его переключение в режим отсечки коллектор- ного тока, При этом диод 9 шунтирует резистор 4 и выходная клемма формирователя оказывается подключенной к шине источника питания через резистор 2. При величине сопротивления резистора 2 (К), удовлетворяющей условию 0,6К 1,6 р, где ) - характеристическое сопротивление линии передачи, подключаемой к выходной клемме . формирователя, обеспечивается согласование формирователя по выходу,...

Номер патента: 1497724

Опубликовано: 30.07.1989

Автор: Бойко

МПК: H03K 5/01, H03K 5/04, H03K 5/19 ...

Метки: импульсов, формирования

...формирователя16, входы сброса счетчика 13 и триггера 2 поступают сигналы "Лог.О", напрямых выходах формирователя 16 (в)и триггера 2 (д) - сигналы "Лог.О",на инверсных выходах формирователей18 (е) и 17 (ж), на выходе генератора 20 (з), на инверсном выходе формирователя 19 (и) - сигналы "Лог. 1",на выходах счетчика 13 (к,л) - сигналы "Лог,О", на первом выходе дешифратора 26 - сигнал "Лог.1" (м), наостальных (н,о,п) - сигналы "Лог.О".Так как коды, поступающие ца вторыеи третьи входы устройства от програм 1497724мнруемой микросхемы и от эталона, несовпадают в первом разряде, на выходе блока 15 сравнения - сигналы"Лог. 1" (г) .В первом цикле работы устройства,5когда на первый его вход поступаеткороткий импульс "Лог.О" (а), на выходе...

Номер патента: 1499449

Опубликовано: 07.08.1989

Авторы: Гольдшер, Дик, Лашков, Стенин

МПК: H03K 5/01

Метки: импульсов, интегральный

...эмиттерныхпереходов транзистора 41 и соответствующего транзистора в блоке 13 получаем выходные токи блока 13 токораспределения, пропорциональные току 1 35(выход 16), либо 1/о (выходы 14и 15), причем практически независимоот температуры кристалла ИС и абсо.лютного разброса коэффициентов усиления транзисторов интегрального 40преобразователя импульсов, Стабильность режимов токов, задаваемых навходы 10-12 задания режима блока 1формирования выходных уровней способствует повышению стабильности временных характеристик интегрального преобразователя, поскольку времена перехода с уровня на уровень и задержки переключения обратно пропорциональны соответствующим режимным токам,В конкретной реализации интегрального преобразователя импульсов блок...

Номер патента: 1503059

Опубликовано: 23.08.1989

Авторы: Кулиев, Лоскутов

МПК: H03K 3/286, H03K 5/01

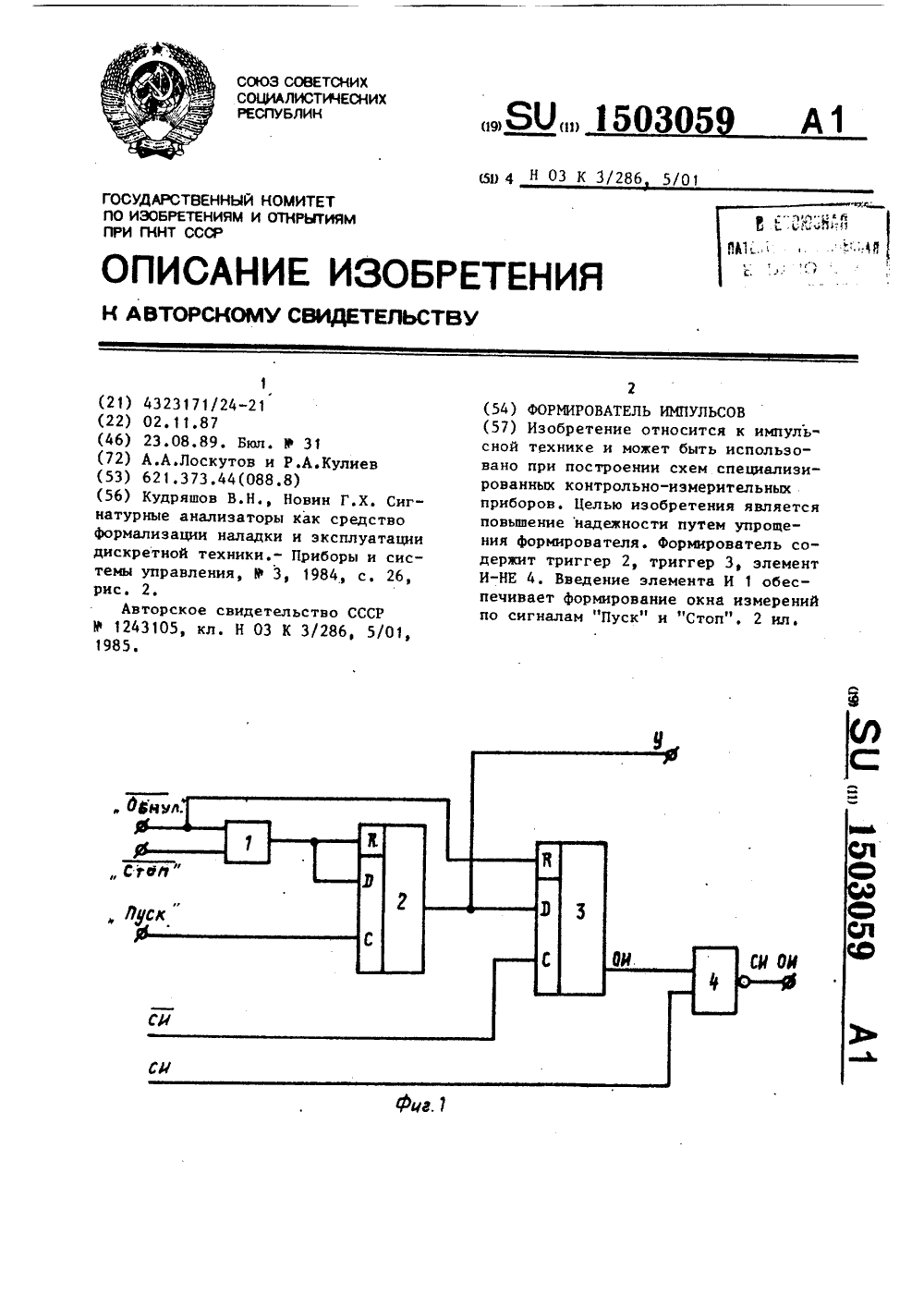

Метки: импульсов, формирователь

...2, С-вход которого соединен с шиной Пуск, а прямой выход с асинхронным выходом и Р-входом второго Р-триггера 3, К-вход которого соединен с шиной "Обнуление", С-входс первой шиной синхроимпульсов, прямой выход - с первым входом элемента И-НЕ 4, второй вход которого соединен с второй шиной синхроимпульсов.Формирователь работает следующим образом.В исходном состоянии триггеры 2 и 3 по сигналу "Обнуление" устанавливаются в нулевое состояние. После прихода рабочего перепада сигнала "Пуск" первый триггер 2 устанавливается в единичное состояние и начинается формирование сигнала окна измерения ОИ на асинхронном выходе, Первый рабочий фронт инверсного синхроимпульса устанавливает второй триггер 3 в единичное состояние, благодаря чему...

Номер патента: 1506526

Опубликовано: 07.09.1989

Автор: Родионов

МПК: H03K 5/01

Метки: импульсов, прямоугольных, формирователь

...19 формируется положительный импульс с периодом повторения таким же, как у сигнала Р и сдлительностью, равной периоду повторения сигнала С.Из перечисленных сигналов дешифратор 18 формирует выходные сигналыН и Р (кривые Н и Р) генератора в соответствии с логическими уравнения 55 ми логика положительная)Н С+Р; Р С+ Р, +ЕР=С+Р.) с 1 = А Р, 40 5 1506Сигнал Н поступает на вход установки нуля счетчика 11 (см. фиг. 1)и устанавливает его в нулевое состояние при котором все выходные сигнаЭ5лы А, В,С,Д соответствуют логическомунулю, таким образом исправляются всесбои и запрещенные состояния в счетчике, которые могут возникнуть какпри включении источников питания,так и в процессе работы,Сигнал Г поступает на счетныйвход счетчика 11. В...

Номер патента: 1506527

Опубликовано: 07.09.1989

Авторы: Давыдов, Исаев, Солецкий

МПК: H03K 5/01

Метки: уровнево-интегральный, формирователь

...и составляет ориентировочно 20-50 частей емкости счетчика 8.При работе формирователя в зоне информационного сигнала 23 преимущественно заполняются счетчики 10 и 8, набирая необходимое число импульсов, требуемое для формирования информационных сигналов 24, Формирователь рассчитан на работу в этой зоне со сравнительно короткими отрицательными импульсами помех, изменяющих амплитуду полезного сигнала 25 до уровня ниже уровня ограничения. Емкость счетчика 11 подбирается из расчета, что несколько отрицательных импульсов помех не приводят к его полному заполнению и появлению сигнала на его выходе.Так как в силу действия полезного сигнала число импульсов, поступающих от элемента И 14, много больше числа импульсов, поступающих от элемента И 6, а...

Номер патента: 1510074

Опубликовано: 23.09.1989

Автор: Горшков

МПК: H03K 5/01, H03K 5/153

Метки: импульсов, синхронизации

...(сброса) триггера 1, выход (инверсный) которого соединен с третьимвходом элемента И-НЕ 2,Устройство работает следующим образом,На Мину 5 поступают тактовые импульсы, по фронту которых формирователем 4 формируются короткие импульсы высокого уровня. Если на шину 3 30в момент формирования упомянутых коротких импульсов поступает высокийуровень, то на выходе элемента 2 формируется низкий уровень, приводящийк переключению триггера 1. При этомна выходе триггера 1 формируется низкий уровень, который приводит к появлению на выходе элемента 2 высокогоуровня. С появлением низкого уровня 4 4на пМне 5 триггер 1 возвращается в исходное состояние, при котором на его выходе присутствует высокий уровень.Если на вине 3 постоянно присутствует высокий...

Номер патента: 1511848

Опубликовано: 30.09.1989

Автор: Крупский

МПК: H03K 5/01

Метки: импульсов, коротких, формирователь

...образом, посредством выход ных каскадов с открытым коллектором или открытым стоком подключаются на корпус соответствующие конденсаторы 4 и 8. По переднему фронту импульса с выходной шины 1 начинается форми-55 рование выходного импульса. Уровень "1" поступает также на первый вход элемента И - НЕ 3, перекпючая его в 4"0", Инвертор 2 также переключается в нулевое состояние, однако до тех пор, пока конденсаторы 4 и 8 не разрядятся, на втором входе элемента И-НЕ 3 присутствует высокий уровень, а на выходе действует короткий импульс низкого уровня. Разряд конденсаторов 4 и 8 осуществляется через резистор 5, низкое выходное сопротивление инвертора 2 и открытые выходные транзисторы ППЗУ 9, По поступлении нового отрицательного фронта изменяется...

Номер патента: 1522387

Опубликовано: 15.11.1989

Авторы: Гольдшер, Дик, Лашков, Стенин

МПК: H03K 5/01

Метки: импульсов, формирователь

...режима по постоянномутоку транзистора 27, Существенноеуменьшение емкости между базой транзистора 27 и подложкой ИС Формирователя (за счет малых размеров транзистора 52) позволяет уменьшить задержкумежду изменением потенциала на эмиттере и базе транзистора 27 и, какследствие уменьшить чувствительность коллекторного тока этого транзистора к импульсной помехе на шине14 источника питания, В результатеуменьшается время нарастания выходного напряжения на емкости нагрузкии повьппается быстродействие интегрального Формирователя импульсов управ-.ления,Конечное значение потенциала на -выходной шине 19 определяется напряжением на первой шине 14 источникапитанияТранзистор 20 обеспечиваетфиксацию потенциала на коллекторе открытого...
