Формирователь импульсов

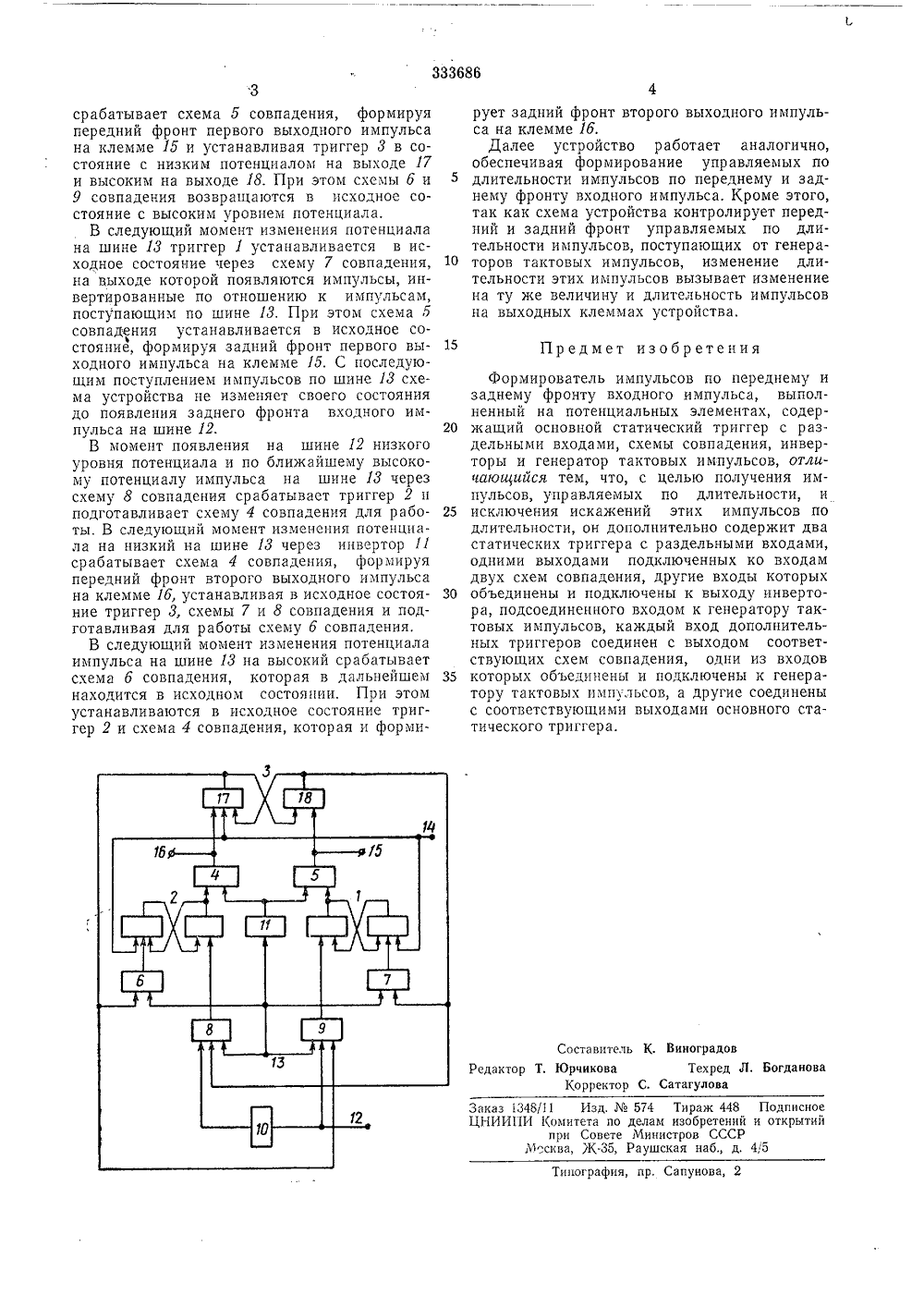

Соав Советских Социалистических РеспубликЗависимое от авт. свидетельстваЗаявлено 05,Х,1970 ( 1480183/26-9)с присоединением заявки-ПриоритетОпубликовано 21,111.1972. Бюллетень11Дата опубликования описания 10 Х 1972 М. Кл, Н 031 с 5/01 Квинтет пе делам иаобретений и открытий ари Совете Министров СССРУДК 621.373.5 (088,8) Авторизобретения С. Д. Артамонов Заявитель ФОРМИРОВАТЕЛЬ ИМПУЛЬСОВ Изобретение относится к области дискретной автоматики, телемеханики и вычислительной техники и может быть использовано в счетно-решающих устройствах,Известен формирователь импульсов малой длительности по переднему и заднему фронту входного импульса, выполненный на потенциальных элементах, содержащий статический триггер с раздельными входами, схемы совпадения и инверторы. Такое устройство не позволяет получать выходной импульс, управляемый по длительности.В целях получения импульсов, управляемых по длительности, и исключения искажений этих импульсов по длительности предлагаемый формирователь импульсов дополнительно содержит два статических триггера с раздельными входами, одними выходами подключенных ко входам двух схем совпадения, другие входы которых объединены и подключены к выходу инвертора, подсоединенного входом к генератору тактовых импульсов. Каждый вход дополнительных триггеров соединен с выходом соответствующих схем совпадения, одни из входов которых объединены и подключены к генератору тактовых импульсов, а другие соединены с соответствующими выходами основного статического триггера.На чертеже приведена функциональная схема устройства. Устройство содержит триггеры 1, 2 и 3 сраздельными входами, схемы 4 - 7 совпаденияИ - НЕ на два входа, схемы 8 и 9 совпадения И - НЕ на три входа, инверторы 1 Ои 115 НЕ, шину 12 входного импульса, шину 13генератора тактовых импульсов, шину 14сброса, клеммы 15 и 1 б выходных импульсовустройства соответственно по переднему изаднему фронту входного импульса и выходы10 17 и 18 триггера 3,Устройство работает следующим образом.В исходное состояние схема устанавливается импульсом низкого потенциала, поступающего по шине 14 сброса. При этом на выходах15 триггеров 1 и 2, на выходе 18 триггера 3, навыходах схем 8 и 9 совпадения устанавливается низкий потенциал, а на выходе 17 триггера 3,па выходах схем 4, 5 и 7 совпадения и на выходе инвертора 10 - высокий потенциал. На20 выходе же схемы б совпадения и на инверторе 11 вырабатываются импульсы, инвертированные по отношению к поступающим пошине 13.В случае появления высокого потенциала на25 шине 12 через схему 9 совпадения по ближайшему поступившему по шине 13 импульсу свысоким потенциалом срабатывает триггер 1,подготавливая схему Б совпадения для работы. В следующий момент изменения потенциа 30 ла на шине 13 на низкий через инвертор 11333686 ова Заказ 1348/11 Изд, МЦНИИПИ Комитета попри СоветеМосква, 7 К.35,574 Тираж 448делам изобретенийМинистров СССРаушская наб д,Подписное открытий 15 ппография, пр. Сапунова,срабатывает схема Б совпадения, формируя передний фронт первого выходного импульса на клемме 15 и устанавливая триггер 8 в состояние с низким потенциалом на выходе 17 и высоким на выходе 18. При этом схемы б и 9 совпадения возвращаются в исходное состояние с высоким уровнем потенциала.В следующий момент изменения потенциала на шине 18 триггер 1 устанавливается в исходное состояние через схему 7 совпадения, на выходе которой появляются импульсы, инвертированные по отношению к импульсам, поступающим по шине 18, При этом схема б совпадения устанавливается в исходное состояние, формируя задний фронт первого выходного импульса на клемме 15. С последующим поступлением импульсов по шине 18 схема устройства не изменяет своего состояния до появления заднего фронта входного импульса на шине 12.В момент появления на шине 12 низкого уровня потенциала и по ближайшему высокому потенциалу импульса на шине 18 через схему 8 совпадения срабатывает триггер 2 и подготавливает схему 4 совпадения для работы. В следующий момент изменения потенциала на низкий на шине 18 через инвертор (1 срабатывает схема 4 совпадения, формируя передний фронт второго выходного импульса на клемме 1 б, устанавливая в исходное состояние триггер 8, схемы 7 и 8 совпадения и подготавливая для работы схему б совпадения.В следующий момент изменения потенциала импульса на шине 18 на высокий срабатывает схема б совпадения, которая в дальнейшем находится в исходном состоянии. При этом устанавливаются в исходное состояние триггер 2 и схема 4 совпадения, которая и формирует задний фронт второго выходного импульса на клемме 1 б.Далее устройство работает аналогично,обеспечивая формирование управляемых по 5 длительности импульсов по переднему и заднему фронту входного импульса. Кроме этого, так как схема устройства контролирует передний и задний фронт управляемых по длительности импульсов, поступающих от генера торов тактовых импульсов, изменение длительности этих импульсов вызывает изменение на ту же величину и длительность импульсов на выходных клеммах устройства. Предмет изобретения Формирователь импульсов по переднему изаднему фронту входного импульса, выполненный на потенциальных элементах, содер жащий основной статический триггер с раздельными входами, схемы совпадения, инверторы и генератор тактовых импульсов, отличаюиийся тем, что, с целью получения импульсов, управляемых по длительности, и 25 исключения искажений этих импульсов подлительности, он дополнительно содержит два статических триггера с раздельными входами, одними выходами подключенных ко входам двух схем совпадения, другие входы которых 30 объединены и подключены к выходу инвертора, подсоединенного входом к генератору тактовых импульсов, каждый вход дополнительных триггеров соединен с выходом соответствующих схем совпадения, одни из входов 35 которых объединены и подключены к генератору тактовых импульсов, а другие соединены с соответствующими выходами основного статического триггера. Составитель К. ВиноградовРедактор Т. Юрчикова Техред Л Корректор С. Сатагулова
