H03K 5/01 — формирование импульсов

Номер патента: 1081781

Опубликовано: 23.03.1984

Авторы: Романов, Чайкин

МПК: H03K 5/01

Метки: импульсов, формирователь

...принципиальная схема предлагаемого формиро- . вателя импульсов.Устройство содержит первый транзистор 1 п-р-п-типа, база и коллектор которого соответственно соединены с коллектором второго транзистора 2 р-п-р-типа и с коллектором третьего транзистора 3 р-п-р-типа, дополнительный транзистор 4 и-р-и- типа, эмиттер которого соединен с эмиттером транзистора 3, первый вход 5 устройства, который через введенный конденсатор б и резистор 7510 соединен с транзисторами 1 и 2, втоРой вход 8 устройства, которыЯ черезконденсатор 9 и резистор 10 форси"рующей цепи соединен с транзисторами 3 и 4. База транзистора 4 соединена через введенный резистор 11с общей шиной 12. Позициями 13 и 14обозначены соответственно отрицательная и положительная шинй...

Номер патента: 1088105

Опубликовано: 23.04.1984

Авторы: Бурдаев, Кинеев, Правдина, Прянишников

МПК: H03K 5/01

Метки: импульсов, коротких, полярности, прямоугольных, формирователь, чередующейся

...ненадежностьработы, вызванная тем, что сигнал наотпирание транзистора ограничи.теля, поступающий с обмотки насыщающегося трансформатора, приводит о 4 Ок принудительному переходу транзис-тора в открытое состояние. Первичная обмотка насыцающегося трансформатора оказывается подключеннойк Входному напряжению и устройстВО 454 Ьрмирует в течение времени насыщения импульс, который подается на выход устройства. По истечении данно-,го интервала времени трансформаторначинает насыщаться, вызывая регеиеративный процесс. При этом резкоувеличивается ток потребления довеличины, определяемой током базы,.в результате чего развивается про"цесс запирания транзистора.55Бросок тока искажает форму напряжения питания. Такая искаженная форма обычно оказывается...

Номер патента: 1095373

Опубликовано: 30.05.1984

Автор: Жупахин

МПК: H03K 5/01

Метки: импульсного

...например постоянной времени, от величины нагрузки, которая подсоединяется обычно к выходу диодно-емкостного преобразователя. Недостаточными являются .также чувствительность и селектиэность к длительности вход. - . ных импульсных сигналов,.а также стабильность порогового уровня и помехозащищенность данного преобразователя, Это приводит к уменьшению динамического диапазона входных и выходных сигналов устройства.Бель изобретения - повышение точности преобразовании, а также улучшение входных и выходных характерис тик за счет повышения чувствительности к полезному запускающему сигна- лу, стабильности порогового уровня, расширение динамического диапазона по эходным и выходным сигналам. Ь 5 Поставленная цель достигается тем,что в...

Номер патента: 1095374

Опубликовано: 30.05.1984

Автор: Каминская

МПК: H03K 5/01

Метки: прямоугольной, формирователь, формы

...второй вход которого соединен с выходом первого блока запоминания экстремальных значений,На Фиг,1 приведена структурнаяэлектрическая схема устройства; на,Фиг. 2 - эпюры, поясняющие работусхемы.Устройство содержит источник 1 входного сигнала, выход которого соединен с первыми входами первого и второго блоков 2, 3 запоминания экстремальных значений, переключатель 4, управляющий вход которого соединен с дополнительным выходом источника входного сигнала, первый и второй сигнальные выходы переключателя соединены соответственно с выходами первого 2 и второго 3 блоков запоминания экстремальных значений, а выход переключателя 4 соединен с шиной устройства, второй вход первого блока 2 запоминания экстремальных значений соединен с выходом второго...

Номер патента: 1100720

Опубликовано: 30.06.1984

Авторы: Вавилов, Петров

МПК: H03K 5/01

Метки: импульсов, следования, умножитель, частоты

...К М( Коопорной частоты ввения г ( то он вывведены элемент за- дает и реверсинный счетчик 3 сигналдержки и еве сивр р ный счетчик импуль- на сложение (например низкийсов, счетный нхо д которого соединен вень ), если же записано число Г)Ъ, к урос входом элемента з е жки иад р к и нход- ), К+1, то он выдает сигнал на вычиной шиной, нходы сложения ия и вычита-. тание (например, высокий уровень 1.ния - с выходами счетчика импульсов, поразрядные ныходы (1,2,4,8) счета дополнительный вход - сд - с дополни- чика 5, составляющие в сумме числотельным выходом счетчика импк импульсов, И=К+1, объединены н монтажное ИЛИобнуляющий вход кото огор соединен с и при М:К+1 на их общем выходе извыходом элеглента за е жкид Р , а счетный менится уровень...

Номер патента: 1112539

Опубликовано: 07.09.1984

Автор: Оболенцев

МПК: H03K 5/01

Метки: подавления, помех

...15.Устройство работает следующим образом.Входная схема ограничителя 2 осуществляет согласование поступающего сигнала на входную шину 1 с уровнем входного напряжения логического повторителя 9. Ограничение входного сигнала по верхнему уровню производится стабилитроном 4, а по нижнему уровню - стабилитроном 5. Ограниченный входной сигнал по верхнему и нижнему уровню выделяется на резисторе 6 и прикладывается к катоду диода 7, а к аноду этого диода через резистор 8 прикладывается напряжение +цЕсли на шину 1 устройства приложить положительное напряжение, равноеИвх-Исм + Иото диод 7 полностью закрыт и все напряжение +Ичерез резистор 8 приложено к входу логического повторителя 9, который в свою очередь сформирует сигнал логической 1. Если на...

Номер патента: 1112540

Опубликовано: 07.09.1984

Авторы: Зайдман, Подкопаев, Ройтман

МПК: H03K 5/01

Метки: импульсов, прямоугольных, формирователь

...включенные диоды подключен к его неинвертнрующему. входу, а через последовательно соединенные третий конденсатор и шестой резистор - с общей шиной.На чертеже приведена принципиальная электрическая схема предлагаемого устройства.Устройство содержит мультивибратор 1, выход которого подключен к входу триггера 2, а его первый выход через параллельно соединенные первый резистор 3 и первый конденсатор 4 - к базе первого р-и-р-транзистора 5, эмиттер которого соединен с об10 15 25 30 35 40 45 щей шиной; коллектор подсоединен к кол.лектору л -р-и-транзистора 6, эм иттер которого подсоединен к отрицательной шине 7 источника напряжения и через второй резистор 8 соединен с базой его, которая через третий резистор 9 подсоединена к коллектору...

Номер патента: 1115210

Опубликовано: 23.09.1984

Автор: Скрябин

МПК: H03K 5/01

Метки: дискретных, сигналов, формирователь

...и нулевым выхо дами Р - триггера, Единичный выход 0 в тригге через конденсатор 5 подключен к аноду диода 1 1 и к катоду .",кода 10, а нулевой выход Э-триггера через второй конденсатор б - к :(атоду,диода 12 и к аноду диоца 13. Катод диода 11 соединен с катодом .пиода 13 и через резистор 7 с истзчгиком питания. Анод диода 10 соединен с анодом диода 12, с тактовьгм входом Б-триггера и через резистор 8 с источником питания. Формирователь дискретных сиг(алов работаеТ следукнцим образом.Б исходном состоянии на шине присутствует уровень логического 0 , Р-триггер ц установлен в нулевое состояние, т.е. на шину 2 поступает уровень логического (О", а на шину 3 - уровень логической "1". Конденсатор 5 заряжен через резистор 8 и диод 10 до...

Номер патента: 1115211

Опубликовано: 23.09.1984

Авторы: Смирнов, Смирнова

МПК: H03K 5/01

Метки: импульсов, синхронизированных, спаду, формирователь, фронту

...третий вход соединен с третьим вхо О дом первого элемента совпадения и соединен с инверсным выходом второго синхронного триггера, информа 1 оц - ный вход которого подключен к пря -мому выходу первого синхронного триг - 15 .1 ера, инвеосный выход которого соед(л(- нен с третьим входом второго элемец - та совпадения, второй вход первого элемента И - НЕ подключен к прямомувыходу второго синхронного триггера, а третий вход подключен к ицформа - ционному входу первого синхронноготриггера,На чертеже приведена схема фор -мирователя синхроцизированцых им -пульс ов .Предлагаемый формирователь син - хронизированных имт:ульсов по фронту и спаду содержит в качестве синхронных триггеров Р-триггеры 1 и . пер 1 вые 3 и вторые 4 элементы совпапе -...

Номер патента: 1115212

Опубликовано: 23.09.1984

Автор: Хуршудян

МПК: H03K 5/01

Метки: дискриминатор-формирователь, длительности, импульсов, наносекундной

....-(-1,75 В). Последнее обеспечивается путем задания запирающего напряжения на прямом входе приемника 2 (относительно его инверсного выхода), величина которого с помощью делителя из диода 6 и резистора 9 поддерживается на уровне (-1,25 В), отвечающего уровню напряжения переключения дифференциального приемни ка с линии в номинальном для него режиме функционирования, Б то же время с помощью резистора 10 режимный ток транзистора 4 задается таким, чтобы величина порогового напряжения 55 на прямом входе приемника 1 поддерживалась на уровне -,-1,15 В). Благодаря этому удовлетворяются условия,при которых переключение триггера Шмитта в случае увеличения амплитуды сигнала на шине 13 запуска логического "0" до (-1,28 В) происходит на участке...

Номер патента: 1115213

Опубликовано: 23.09.1984

Авторы: Буторин, Гинзбург, Горшков, Зайцев, Огаркова, Писарев

МПК: H03K 5/01

Метки: волны, линия, ударной, формирующая

...выходного имгульса и уменьшение наравномерцост." его вершины.Указаццая цель достигается "ем, что в Формирующей линии ударной волцы, содержащей подложку, поверхность одной из сторон которой металлгзироваца, и г ячеек, каждая из которых образована индуктивным элементом и конденсатором, причем в качестве конде:гсаторов использованы р -переходы полупроводниковых диодо.та индуктивные элементы образов;ны проводниками, соединяющими первые электр 011 ы полупроводниковых диодов прим игдуктивные элементы, присоедиНР Нце к первым электродам полупроводИКОВЬХ ЛИО,тОВ ПЕРВОЙ И ПОСЛЕД Ейя;,:йки образуют соответственцо вход выход в качестве вторых электроДОВ ГОЛ)ГГроВОДНИКОВЫХ диодов И "ПОЛЬ зована подложка, выполненная изпо.упроводникового...

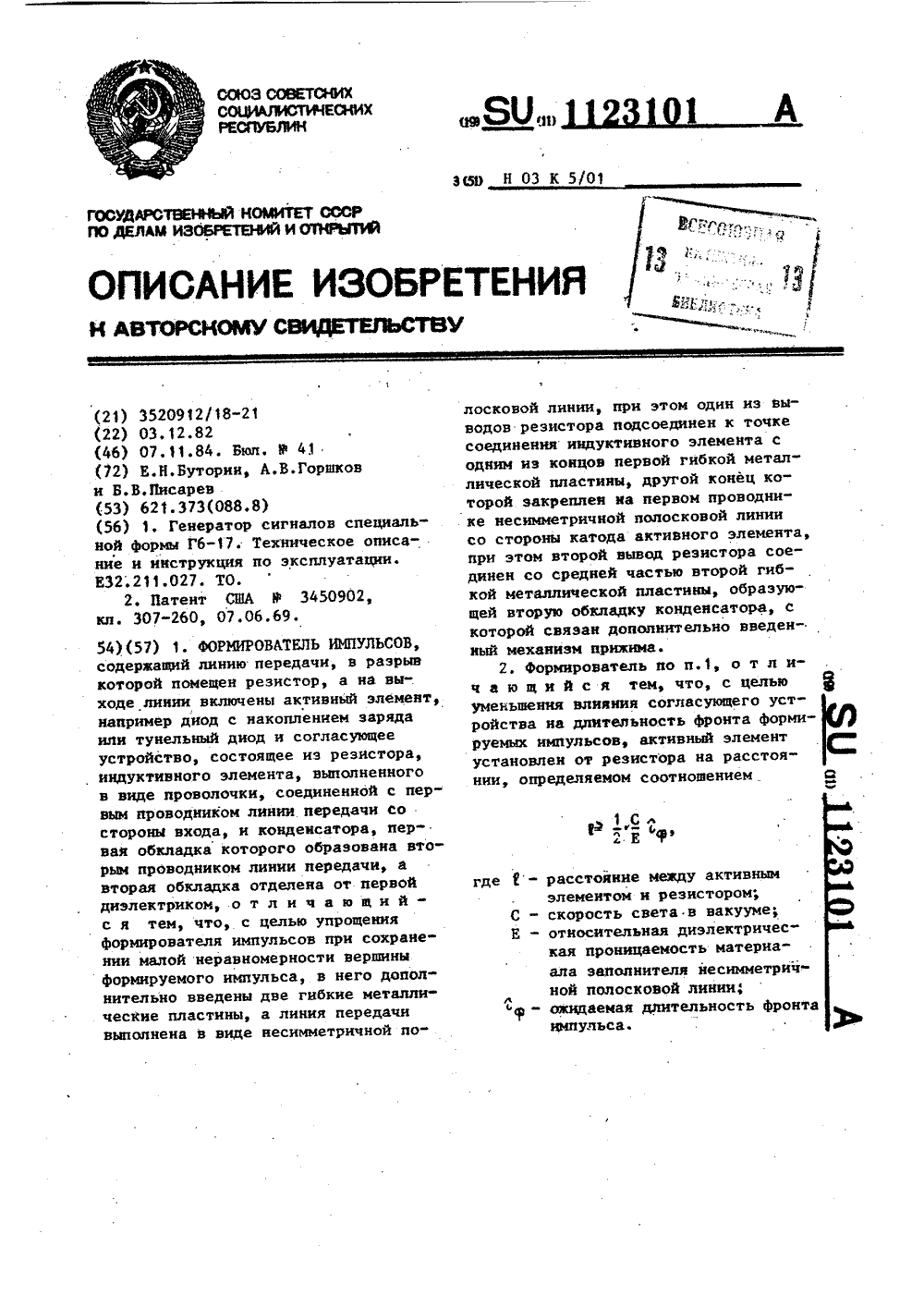

Номер патента: 1123101

Опубликовано: 07.11.1984

Авторы: Буторин, Горшков, Писарев

МПК: H03K 5/01

Метки: импульсов, формирователь

...звой гибкой металлической пластины,другой конец которой закреплен напервом проводнике несимметричной по"лосковой линии со стороны катодаактивного элемента, при этом второйвывод резистора соединен со среднейчастью второй гибкой металлическойпластины, образующей вторую обкладку конденсатора, с которой. связандополнительно введенный механизм 1 Оприжима.Кроме этого, активный элемент уствновлен от резистора на расстоянии,определяемом соотношением) - . - ь1 С л2 Е тгде- расстояние иенцу активньщэлементом и резистором,С - скорость света в вакуумефЕ - относительная диэлектричес.квя проницаемьсть материала-заполнителя несимметричной полосковой линии/Ъь - ожидаемая длительностьФронта выходного импульса. 25На фиг. 1 изображено...

Номер патента: 1128373

Опубликовано: 07.12.1984

Авторы: Криштафор, Фартух

МПК: H03K 5/01

Метки: биимпульсного, кода, синхроимпульсов, формирователь

...сдвига, тактовый вход которого соединен с выходом источника временных меток, а инверсный выход первого триггера подключен к его Р-входу.На фиг. 1 приведена функциональная схема устройства; на фиг, 2 - временные диаграммы, поясняющие его работу.3 11283 Дальнейшее продвижение информации ,по регистру 4 приводит к появлению единицы на первом и последнем (фиг.2 К .его разрядах, При этом через элемент И 8 (фиг. 2 М) триггер 11 устанавли- ,вается в единичное состояние, Следуйщий сдвиг регистра на один такт приводит к появлению запускающего фронта на( -входе триггера 10 через элементы НЕ 12 и 13 и элемент И 14 (фиг, 2 ф, что приводит к установлению его в единичное состояние. Далее описанная последовательность работы повторяется независимо от...

Номер патента: 1129725

Опубликовано: 15.12.1984

Авторы: Бормот, Васильев, Воробьева, Скотаренко

МПК: H03K 5/01

Метки: импульса, установочного, формирования

...сигнала при провалах напряжения питания, длительностькоторых может быть произвольной, ввиду того, что конденсатор не можетразрядиться до нуля за время провала,а формирование импульса происходитв момент заряда до порога срабатывания элемента ИЛИ-НЕ.Цель изобретения - расширение функциональных возможностей устройствапутем формирования установочного импульса при любой скорости нарастанияи "провалах" напряжения источникапитания,Поставленная цель достигается тем,что в устройство формирования установочного импульса, содержащее инвертор и КС-цепь, одна обкладка конденсатора которой соединена с одной шиной источника питания, другая - совходом инвертора и через резисторКС-цепи - с другой шиной источникаьпитания, вверен пороговый электронный...

Номер патента: 1129726

Опубликовано: 15.12.1984

Авторы: Стеценко, Шароватов

МПК: H03K 5/01

Метки: импульсов, формирователь

...вывод обмотки третьего реле через четвертый резистор и параллельно соединенные первые замыкающие контакты первого реле и первыезамыкающие контакты третьего реле подключен к шине управления, которая через вторые замыкающие контакты третьего реле соединена со второй обкладкой второго конденсатора, вторые размыкающие контакты третьего реле соединены с шиной управления, при этом параллельно первому конденсатору включена разрядная цепь, выполненная в виде последовательно соединенных дополнительного резистора и замыкающих контактов второго реле, которые соединены с базой транзистора, змиттер транзистора соединен с выходной шиной, база транзистора соединена через размыкающие контакты управляющего реле с нулевой шиной, соединенной с первым...

Номер патента: 1132352

Опубликовано: 30.12.1984

Авторы: Иванов, Киселев, Лапин

МПК: H03K 5/01

Метки: импульсов, спаду, формирователь, фронту

...импульсов по Фронту и спаду содержит первый и второй элементы 1 и 2 задержки, выполненные, например, на 0-триггерах 3 и 4, первый 5 и второй 6 элементы И, управляющий триггер 7, шину 8 тактовых импульсов, первый инвертор 9, ши ну 10.начальной установки, входную шину 11, второй инвертор 12, первый 13 и второй 14 элементы ИЛИ, первую выходную шину 15, вторую выходную шину 16.Прямые выходы 0-триггеров 3 и 4 соединены с первыми входами первого 5 и второго б элементов И и с 1и К-нходами управляющего триггера 7соотнетстненно, прямой и инверсныйвыхоДы управляющего триггера 7 соединены с Р-входами 0-триггеров 3 и 4второго и первого элементов 2 и 1 задержки, С-входы Э-триггеров 3 и 4элементов задержки 1 и 2 и С-нходуправляющего триггера 7...

Номер патента: 1132353

Опубликовано: 30.12.1984

Автор: Цогоев

МПК: H03K 5/01

Метки: дребезга, подавления

...2 - времен- ные диаграммы, поясняющие его работу,Устройство подавления дребезга содержит замыкающую кнопку 1, первый вывод .которой через первый резистор 2 соединен с шиной положительного потенциала 3 и через конденсатор 4 с Л шиной нулевого потенциала, второй вывод замыкающей кнопки 1 соединен с тактовым входом Р -триггера 5-и через второй резистор 6 .с шиной нуле" вого потенциала, инверсный выход Р -триггера через резистор 7 интегрирующей кС -цепи соединен с Р -входои П -триггера, который через конденсатор 8 интегрирующей 1 С -цепи соединенс шиной нулевого потенциала,Устройство подавления дребезгаработает следующим образом.В исходном состоянии замыкающаякнопка 1 разомкнута и конденсатор 4через первый резистор 2 заряжаетеядо величины...

Номер патента: 1132354

Опубликовано: 30.12.1984

Автор: Вохмянин

МПК: H03K 5/01

Метки: импульсов, формирователь

...его относительной сложностьюза счет неоднородности используемойэлементной базы.Цель изобретения - повышение надежности. 25Поставленная цель достигаетсятем, что в формирователе импульсов,содержащем катушку индуктивности,конденсатор, резистор, разрядное устр Яство, первый вход которого подклю-Зрчс 1 к первой обкладке конденсатораи ко т:ходу устройства, вторая обкладка конденсатора подключена ко второвхтду разрядного устройства, в качест 1. разрядного устройства используется фотоприемник оптрона, светоизлучатель которого одним выводомподключен к общей шине и к первому выводу катушки индуктивности, второйвывод которой через резистор подключен ко входу устройства и.через диод,включенный встречно полярности входных импульсов, - ко...

Номер патента: 1133661

Опубликовано: 07.01.1985

Автор: Старшинов

МПК: H03K 5/01

Метки: импульсов, формирователь

...содержит источник напряжения, два тиристора, нагрузку, два 10диода, источник тока, катушку индуктивности, конденсатор, первый дополнительный источник напряжения,резистор и первый дополнительныйдиод, катоды тиристоров подключены.к отрицательной клемме источниканапряжения, анод первого тиристораподключен к первому выводу нагрузки,,управляющие электроды тиристоровподключены к соответствующим.источ- щникам управляющего сигнала, катодпервого диода соединен с положительной клеммой источника напряжения,катод второго диода соединен с анодом второго тиристора, параллельно 25первому диоду подключен источниктока, параллельно переходу анод"ка. .тод второго.тиристора включена последовательная. цепь из катушки индуктив-;ности и конденсатора,...

Номер патента: 1137574

Опубликовано: 30.01.1985

Автор: Косарев

МПК: H03K 5/01

Метки: импульса, одиночного, формирователь

...и два дополнительных элемента 10совпадения и инвертор Я ,Устройство обеспечивает точноеФормирование длительности паузы тактовых импульсов вслед за выделеннымодиночным импульсом, сформированным 15из длительности тактового импульса.Однако, известный формировательне гарантирует надежного формирования постоянной длительности одиночного импульса при поступленииасинхронных импульсов управления,фронт которых меняется во времени взависимости от длины цепи связи ивносимых ею задержек, При этом дляповышения надежности работы в устройство необходимо вводить схемуФиксации положения фронта импульсауправления относительно тактового импульса, используемого для формирования одиночного импульса. Существен- З 0ным недостатком является то, что...

Номер патента: 1137575

Опубликовано: 30.01.1985

Авторы: Попов, Хуторянский

МПК: H03K 5/01

Метки: импульсов, формирователь

...раз нополярных выходных импульсов при питании от одного источника.С этой целью в формирователе импульсов, содержащем первый и второй транзисторы разного типа проводимос- ф 1 и, импульсный трансформатор, конденсатор, резистивный делитель напряжения и резистор, причем эмиттеры первого и второго транзисторов соединены с общей и питающей шинами соответ- ф 5 ственно, коллектор второго транзистора подключен к началу первичной обмотки импульсного трансформатора, коллектор первого транзистора соединен с началом вторичной обмотки импульс ного трансформатора, база первого транзистора подключена к входной шине, база второго транзистора соединена с его эмиттером через резистор,а первый вывод резистивного делителя 15 напряжения соединен с...

Номер патента: 1144187

Опубликовано: 07.03.1985

Авторы: Рогачевский, Сирота, Шинкаренко

МПК: H03K 5/01

Метки: выделения, импульса, одиночного

...синхронизации Х) -триггера, информационныйвход которого соединен с шиной управляющего сигнала с информационным входом дополнительного 2 -триггера, входсинхронизации которого подключен квыходу З -триггера и к входу установки в нулевое состояние Т -триггера.На Лиг. 1 представлена функциональная электрическая схема предлагаемого устройства; на фиг. 2-временныедиаграммы, поясняющие его работу.Устройство для вьделения одиночного импульса содержит Т -триггер 1,1 -триггер 2 и элемент И 3, первыйвход которого соединен с входом синхронизации 2 -триггера 2 и с шиной4 тактовых импульсов, а также дополнительный 2 в тригг 5 и элемент ИЛИ6, выход которого подключен к счетно.му входу Т -триггера 1, выход которого соединен с вторым входом элемента И 3,...

Номер патента: 1149392

Опубликовано: 07.04.1985

Автор: Бульбик

МПК: H03K 5/01

Метки: длительности, импульсных, линейный, сигналов

...6, а выход дискриминитора 4 соединен с входом сброса выходного КБ-триггера 6.Разрядный источник 1 тока состоит из токостабилизирующего транзистора 7 с эмитерным резистором 8, соединенным с выходом одного типового ТГЛ элемента И - НЕ 9, вход которого соединен с базой транзистора 7, Дискриминатор 4 состоит из входного диодного переключателя 10, управляющего транзистора 11, база которого соединена с анодом одного из диодов переключателя 10, а эмиттер транзистора 11 с входом другого ТТЛ элемента И - НЕ 12, выполняющего функцию формирователя выходного сигнала дискриминатора. Цепь 5 задержки состоит из блокировочного конденсатора 13, соединенного потенциальной обкладкой с анодом диода 14 и зарядным резистором 15. Параллельно соединенные диод...

Номер патента: 1150740

Опубликовано: 15.04.1985

Автор: Машкин

МПК: H03K 5/01

Метки: импульса, одиночного, формирователь

...содержащий два триггера, синхронизирующий вход первого из которых соединен с шиной синхроимпульсов, с вторым входом элемента И-ИЛИ и с входом первого инвертора, выход которого соединен с третьим входом элемента И-ИЛИ и синхронизирующим входом второго триггера, первый вход установки в О которого соединен с шиной установ ки в О и с первым входом установки в О первого триггера, второй вход установки в О второго триггера соединен с инверсным выходом первого триггера, а прямой и инверсный выходы второго триггера - соответственно с четвертым входом элемента И-ИЛИ и со вторым входом установки в О первого триггера, прямой выход которого соединен с первым входом элемента И-ИЛИ, выход которого является выходом формирователя одиночного...

Номер патента: 1150741

Опубликовано: 15.04.1985

Авторы: Киселева, Полозов, Шеховцов

МПК: H03K 3/78, H03K 5/01

Метки: импульсов, спаренных, формирователь

...управляющий электрод тиристора через дополнительный конденсатор соединен со вторым выводом первого резистора и с другим выводом управляющего замыкающего контакта.На фиг. 1 приведена принципиальная электрическая схема формирователя спаренных импульсов; на фиг. 2 - временные диаграммы его работы.Формирователь содержит управляющий замыкающий контакт 1, подключенный одним выводом к положительной шине источника 2 питания и поляризованное реле 3, один вывод обмотки которого через время- задающий конденсатор 4 соединен с отрицательной шиной источника питания 2, подключенным к катоду тиристора 5, управляющий электрод которого зашунтирован замыкающим контактом 6 реле 3, транзистор 7, коллектор которого подключен к положительной шине...

Номер патента: 1152080

Опубликовано: 23.04.1985

Автор: Попивненко

МПК: H03K 5/01

Метки: импульса, одиночного, формирователь

...тиристора, второй тиристор с вторым резистором в цепи управляющего электродатретий резистор, диод и кнопку управления, причем точка соединения катодной цепи первого тиристора с первойпитающей шиной соединена с первымвыводом сети, введены диодный мост,включенный межцу первой и второй питающими шинами, второй конденсатори четвертый резистор, включенные последовательно в выпрямительную диагональ диодного моста, причем втораяпитающая шина подключена к второмувыводу сети через замыкающие контакты кнопки управления, размыкающиеконтакты которой включены параллельно цепи из первых конденсатора ирезистора, второй тиристор включенпоследовательно с диодом и третьимрезистором в выпрямительную диагональ диодного моста, к точке соединения катода...

Номер патента: 1157666

Опубликовано: 23.05.1985

Авторы: Машкин, Пинженин

МПК: H03K 5/01

Метки: импульса, одиночного, формирователь

...в исходном обнуленном состоянии (фиг.2 в,),При появлении управляющего импульса (фиг,2 о ) на информационные входы Э, Р и на обнуляющие входы К тригге ров 1 и 2 начийает воздействовать уровень логической единицы, и триггеры 1 и 2 последовательно переходят из нулевого н единичное состояние н зависимости от момента прихода перед него фронта управляющего импульса (фиг,2 о ).по отношению к последовательности синхроимпульсов (фиг,2 6), следующих со скважностью равной днум, Если передний .Фронт управляющего импульса (фиг.2 м) приходит во время отсутствия сигнала по шине синхроимпульсов (фиг,25), то по переднему фронту последующего синхроимпульса СИ 1 срабатывает 3-триггер 2 и на его прямом выходе появляется уронень логической единицы (фиг.2...

Номер патента: 1157667

Опубликовано: 23.05.1985

Авторы: Жаров, Палт, Пенин

МПК: H03K 5/01

Метки: импульсов, формирователь

...элемента И и логический элемент ИЛИ, причем первые входыпервого, второго и третьего сдвоенныхключей соединены с соответствующи- фОми фазами трехфазного датчика, авторые их входы соединены черезсоответствующий пороговый элемент ссоответственно второй, третьей ипервой фазой трехфазного датчика, 45прямой и инверсный выходы соответст.венно второго и третьего сдвоенныхключей подсоединены к входам Б и Ксоответствующих КЯ-триггеров, прямыевыходы первого и второго, второго 50и третьего, первого и третьего триггеров соединены соответственно свходами первого, второго и третьегоэлементов И, выходы которых черезэлемент ИЛИ соединены с выходом 5формирователя импульсов.На Фи. 1 представлена функцио"нальная схема формирователя импуль 667 2сов, на...

Номер патента: 1157668

Опубликовано: 23.05.1985

Авторы: Кондратеня, Старовойтов

МПК: H03K 5/01

Метки: импульсов, одиночных, формирователь

...шиной.. На чертеже представлена функцио нальная схема предлагаемого формирователя.Формирователь одиночных импульсов содержит шину 1 тактовых импульсов, элемент ИЛИ 2, выход которого соединен с входом установки первого триггера 3, группу переключателей 4, средние контакты которых подключены к общей шине, а нормально разом О кнутые контакты соединены между собой, элементы И 5, первые входы которых соединены с нормально замкнутыми контактами переключателей, вторые входы элементов И 5 соединены 15 между собой и со счетным входом второго триггера Ь, а выходы элементов И 5 являются выходами 7 формирователя одиночных импульсов, третий триггер 8, элемент И-ИЛИ-НЕ 9, дополнительный переключатель 10, выходную шину 11 синхронизации,...

Номер патента: 1160548

Опубликовано: 07.06.1985

Автор: Турченков

МПК: H03K 5/01

Метки: импульсов, одиночных, формирователь

...шиной пер.вого источника 7 питания, а эмиттер соединен через четвертый резистор 14 с положительной шиной второго источника 21 питания, через анод-катод первого диода 2 -З 5 с общей шиной источников 7 и 21 питанияи подключен к эмиттеру разрядного ключа19, база которого подключена к общей шине источников 7 и 21 питания, а коллектор с последовательно включенным катодом-ано дом второго диода 18 подключен через конденсатор 8 к коллектору третьего транзистора 20, через пятый резистор 15 - к коллектору второго транзистора 4 и через пороговый элемент 9 - к счетному входу триг-гера 1, выходы которого 22 и 23 являются 45 выходами формирователя одиночных импульсов, а инверсный выход триггера 1 соединен через шестой резистор 16 с базой первого...
