Формирователь прямоугольных импульсов

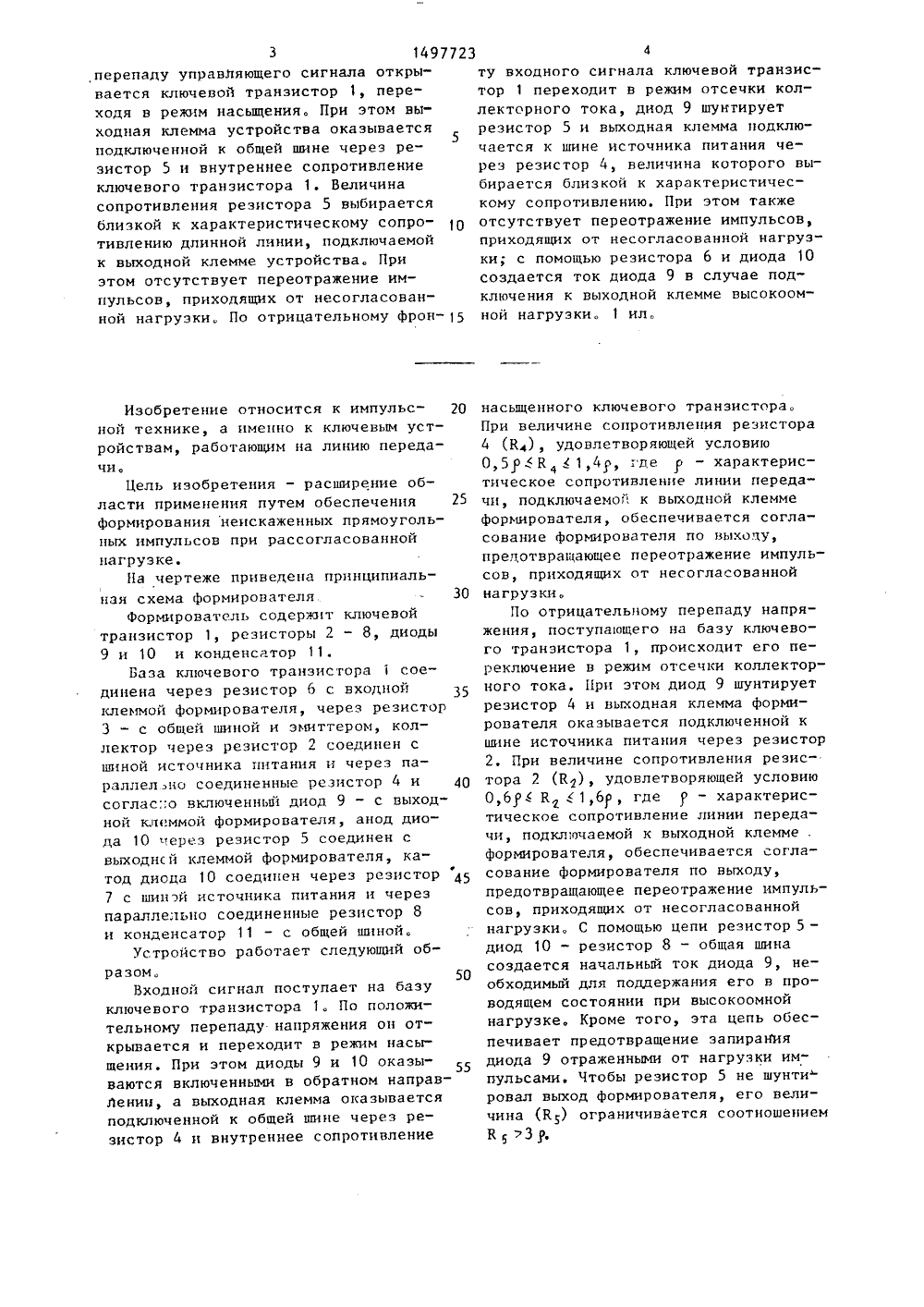

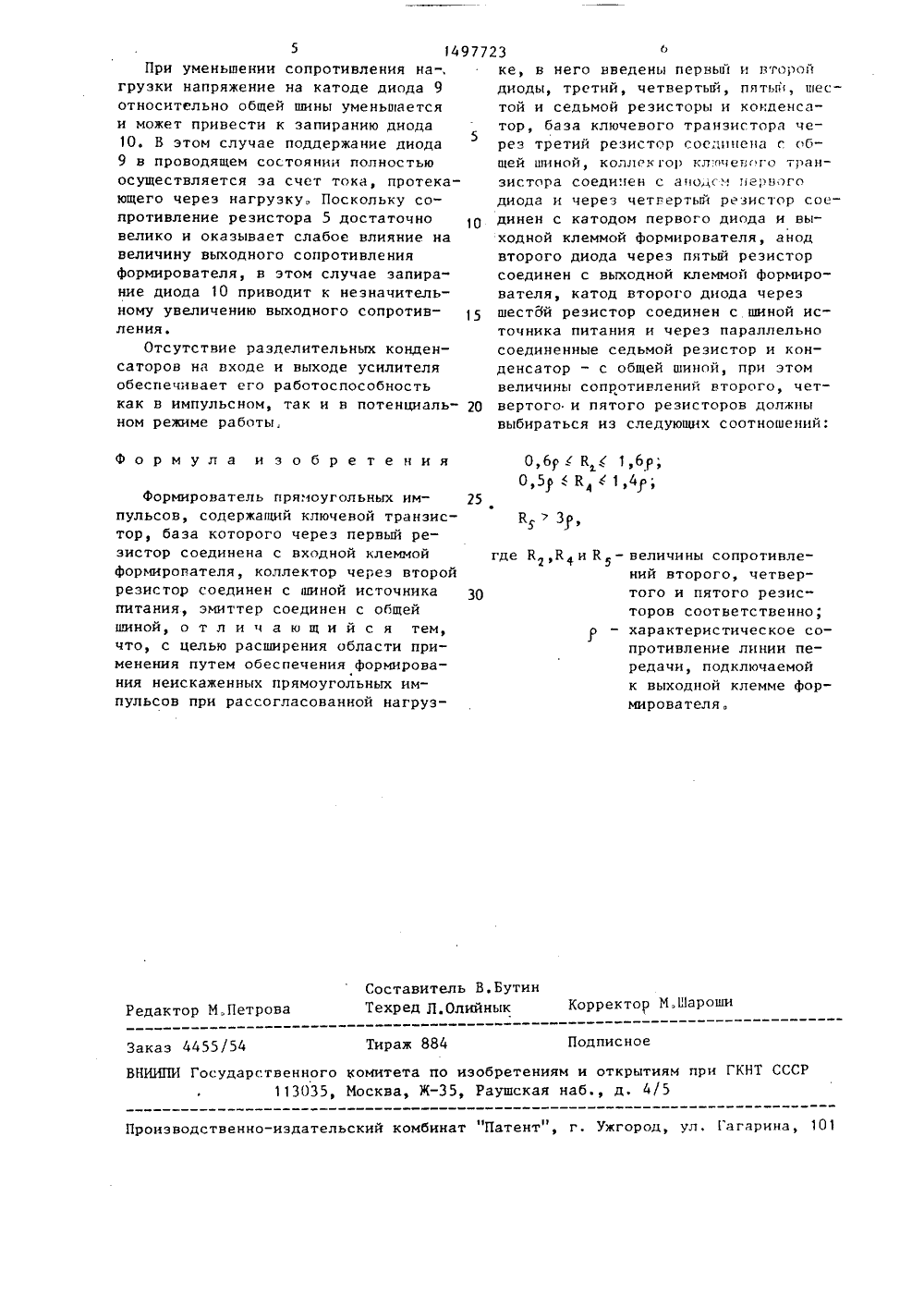

ОПИСАНИЕ ИЗОБРЕТЕНИЯ Ъ ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМПРИ ГКНТ СССР К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ(57) Изобретение относится к импульсной технике, а именно к ключевымустройствам, работающим на линию передачи. Бель изобретения - расширение области применения путем обеспечения формирования неискаженных прямоугольных испульсов при рассогласованной нагрузке. По положительному3 1497723 перепаду управляющего сигнала открывается ключевой транзистор 1, переходя в режим насыщения При этом выходная клемма устройства оказывается подключенной к общей шине через резистор 5 и внутреннее сопротивление ключевого транзистора 1. Величина сопротивления резистора 5 выбирается близкой к характеристическому сопротивлению длинной линии, подключаемой к выходной клемме устройства. При этом отсутствует переотражение импульсов, приходящих от несогласованной нагрузки. По отрицательному фрон ту входного сигнала ключевой транзистор 1 переходит в режим отсечки коллектарного тока, диод 9 шунтируетрезистор 5 и выходная клемма подключается к шине источника питания через резистор 4, величина которого выбирается близкой к характеристическому сопротивлению. При этом такжеотсутствует переотражение импульсов,приходящих от несогласованной нагрузки; с помощью резистора 6 и диода 10создается ток диода 9 в случае подключения к выходной клемме высокоомной нагрузки. 1 ил.Изобретение относится к импульс ной технике, а именно к ключевым устройствам, работающим на линию передачи.Цель изобретения - расширение области применения путем обеспечения 25 Формирования неискаженных прямоугольных импульсов при рассогласованной нагрузке.На чертеже приведена принципиальная схема формирователя, 30Формирователь содержит ключевой транзистор 1, резисторы 2 - 8, диоды 9 и 10 и конденсатор 11.База ключевого транзистора 1 соединена через резистор б с входной клеммой формирователя, через резистор 3 - с общей шиной и эмиттером, коллектор через резистор 2 соединен с шиной источника питания и через параллел .но соединенные резистор 4 и 40 согласо включенный диод 9 - с выходной клеммой формирователя, анод диода 10 через резистор 5 соединен с выходнсй клеммой формирователя, катод диода 10 соединен через резистор 45 7 с шиной источника питания и через параллельно соединенные резистор 8 и конденсатор 11 - с общей шиной.Устройство работает следующий образом.50Входной сигнал поступает на базу ключевого транзистора 1. По положительному перепаду напряжения он открывается и переходит в режим насыщения. При этом диоды 9 и 10 оказываются включенными в обратном направЛении, а выходная клемма оказывается подключенной к общей шине через резистор 4 и внутреннее сопротивление насыщенного ключевого транзистора. При величине сопротивления резистора 4 (К), удовлетворяющей условию 0,5 У К с 1,4 у, где у - характеристическое сопротивление линии передачи, подключаемой к выходной клемме формирователя, обеспечивается согласование Формирователя по выходу, прелотврацающее переотражение импульсов, приходящих от несогласованной нагрузки.По отрицательному перепаду напряжения, поступающего на базу ключевого транзистора 1, происходит его переключение в режим отсечки коллектор- ного тока, При этом диод 9 шунтирует резистор 4 и выходная клемма формирователя оказывается подключенной к шине источника питания через резистор 2. При величине сопротивления резистора 2 (К), удовлетворяющей условию 0,6К 1,6 р, где ) - характеристическое сопротивление линии передачи, подключаемой к выходной клемме . формирователя, обеспечивается согласование формирователя по выходу, предотвращающее переотражение импульсов, приходящих от несогласованной нагрузки, С помощью цепи резистор 5 - диод 1 О - резистор 8 - общая шина создается начальный ток диода 9, необходимый для поддержания его в проводящем состоянии при высокоомной нагрузке. Кроме того, эта цепь обеспечивает предотвращение запирания диода 9 отраженными от нагрузки им" пульсами. Чтобы резистор 5 не шунти ровал выход формирователя, его величина (К) ограничивается соотношением к, 3 Р.Формула изобретения О,брК ( 1,6 у;О 5 с К с 1 4 р Формирователь прямоугольных им пульсов, содержащий ключевой транзистор, база которого через первый резистор соединена с входной клеммой формирователя, коллектор через второй резистор соединен с шиной источника 3 О питания, эмиттер соединен с общей диной, о т л и ч а ю щ и й с я тем, что, с целью расширения области применения путем обеспечения формирования неискаженных прямоугольных импульсов при рассогласованной нагруэК 3 у,где К,Ки К - величины сопротивлений второго, четвертого и пятого резисторов соответственно;р - характеристическое сопротивление линии передачи, подключаемой к выходной клемме формирователя. Составитель В,БутинТехред Л,олийнык Корректор М.д 1 ароши Редактор М,Петрова Подписное Тираж 884 Заказ 4455/54 ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., д, 4/5Производственно-издательский комбинат "Патент", г. Ужгород, ул, Гагарина, 101 5 14Прн уменьшении сопротивления на-, грузки напряжение на катоде диода 9 относительно общей шины уменьшается и может привести к запиранию диода 10. В этом случае поддержание диода 9 в проводящем состоянии полностью осуществляется эа счет тока, протекающего через нагрузку, Поскольку сопротивление резистора 5 достаточно велико и оказывает слабое влияние на величину выходного сопротивления формирователя, в этом случае запирание диода 10 приводит к незначительному увеличению выходного сопротивления.Отсутствие разделительных конденсаторов на входе и выходе усилителя обеспечивает его работоспособность как в импульсном, так и в потенциальном режиме работы. 97723ске, в него введены первый и второйдиоды, третий, четвертьп, пятьп, шестой и седьмой резисторы и конденсатор, база ключевого транзистора через третий резистор соединена с общей шиной, коллек гор кл:пчевс го транзистора соединен с аиос. первогодиода и через четвертый резистор соединен с катодом первого диода и выходной клеммой формирователя, анодвторого диода через пятый резисторсоединен с выходной клеммой формирователя, катод второго диода черезшестбй резистор соединен с шиной источника питания и через параллельносоединенные седьмой резистор и конденсатор - с общей шиной, при этомвеличины сопротивлений второго, чет вертого и пятого резисторов должнывыбираться из следующих соотношений:
