Устройство для формирования импульсов

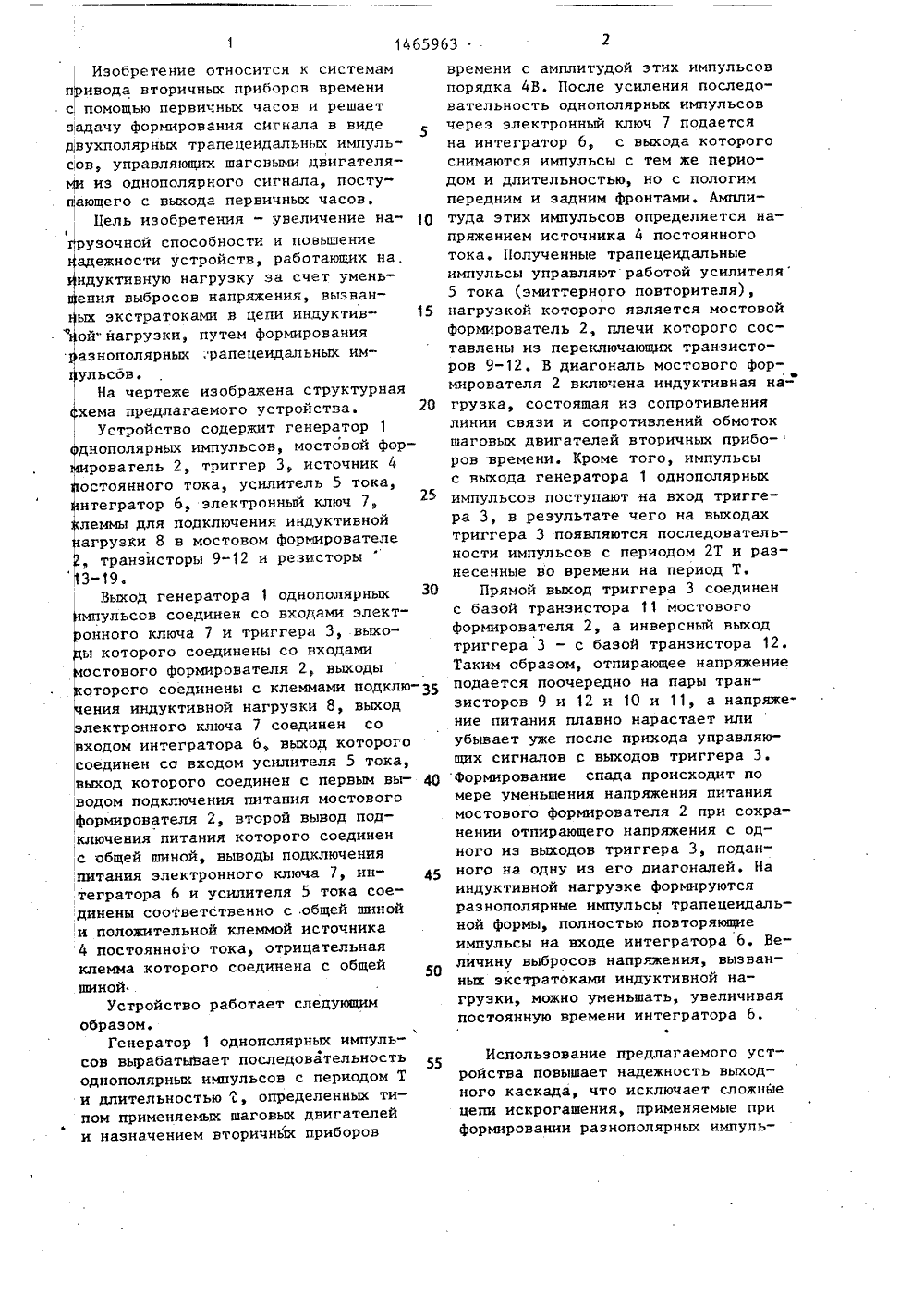

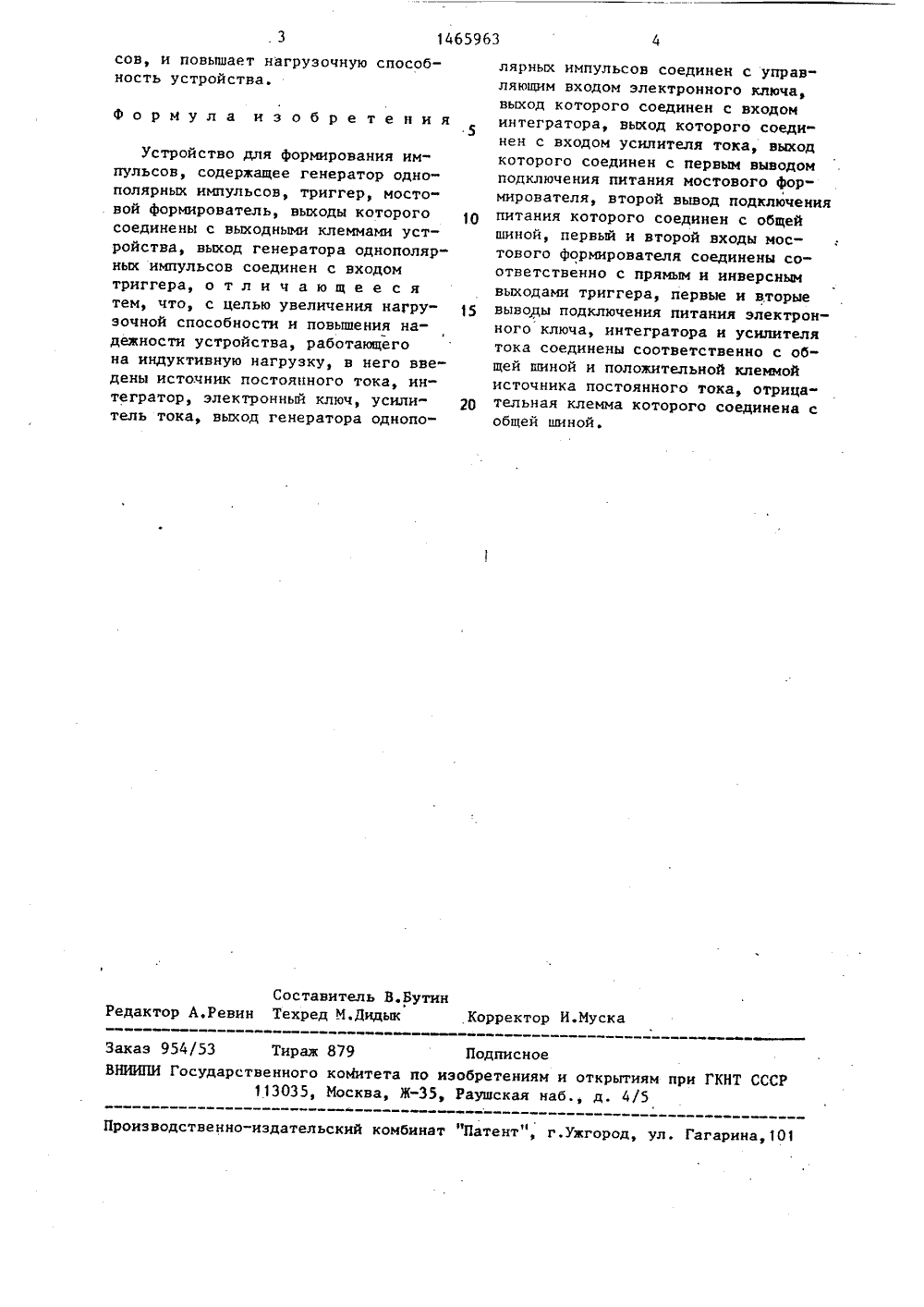

и СОЮЗ СО 8 ЕТСНИХСОЦИА ЛИСТИК ЕСНИХРЕСПУБЛИН5963 04 НОЗ К 5 О и ОВАНИЯ ГОСУДАРСТ 8 ЕННЫЙ НОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМПРИ ГКНТ СССР ПИСАКИЕ ИЗОБР АВТОРСКОМУ СВИДЕТЕЛЬСТВ(46) 15,03.89. Бюл. У 10 (71) Всесоюзный заочный машиностроительный институт(56) Авторское свидетельство СССР Р 410359, кл. 6 04 С 13/03, 1970.Авторское свидетельство СССР У 830288, кл. 6 08 С 13/02, 1981. (54) УСТРОЙСТВО ДЛЯ ФОРМИР ИМПУЛЬСОВ(57) Изобретение относится к системам привода вторичных приборов времени с помощью первичных часов и решает задачу формирования сигналов в виде двухполярных трапецеидальных импульсов, управляющих шаговыми двигателями из однополярного сигнала, поступающего с выхода первичных часов. Цель изобретения - увеличение нагрузочкой способности и повые надежности устроиств, работающих на индуктивную нагрузку, за счет уменьшения выбросов напряжения, вызванных экстратоками в це и индуктивной нагрузки, путем формирования разнополярных трапецеидальных импульсов. Сигналы с выхода генератора 1 однополярных импульсов поступают на входы триггера 3 и электронного ключа 7. При этом по переднему фронту сигналов триггер 3 изменяет свое состояние, формируя на входах мостового формирователя 2 парафазные сигналы управления. Интегратор.б формирует трапецеидальные импульсы управления током питания мостового формирователя 2, что приводит к плавному увеличению и уменьшению тока в индуктивной нагрузке 8, снижая уровень выбросов напряжения, обусловленных кндуктивностью нагрузки 8. На чертеже: источник 4 постоянного тока, усилитель 5 тока, интегратор 6 и электронный ключ 7. 1 ил.Изобретение относится к системам привода вторичных приборов времени с помощью первичных часов и решает задачу формирования сигнала в виде двухполярных трапецеидальных импульсов, управляющих шаговымк двигателяи из однополярного сигнала, поступающего с выхода первичных часов,Цель изобретения - увеличение на рузочной способности и повьппение адежности устройств, работающих на, ндуктивную нагрузку эа счет умень- ения выбросов напряжения, вызваных экстратоками в цепи индуктив ой йагрузки, путем формирования азнополярных ,рапецеидальных имульсов.На чертеже изображена структурная хема предлагаемого устройства. 2 ОУстройство содержит генератор 1 днополярных импульсов, мостовой форрователь 2, триггер 3, источник 4 остоянного тока, усилитель 5 тока, нтегратор 6, электронный ключ 725леммы для подключения индуктивной агрузки 8 в мостовом формирователетранзисторы 9-12 и резисторы М 3-19.Выход генератора 1 однополярных импульсов соединен со входами электронного ключа 7 и триггера 3, выхо" ы которого соединены со входами остового формирователя 2, выходы оторого соединены с клеммами подклюения индуктивной нагрузки 8, выход лектронного ключа 7 соединен со входом интегратора 6, выход которого соединен со входом усилителя 5 тока, выход которого соединен с первым вы водом подключения питания мостового формирователя 2, второй вывод под,ключения питания которого соединен с общей шиной, выводы подключения питания электронного ключа 7, ин тегратора 6 и усилителя 5 тока соединены соответственно с .общей шиной и положительной клеммой источника 4 постоянного тока, отрицательная клемма которого соединена с общей шинойУстройство работает следующим образом,Генератор 1 однополярных импульсов вырабатывает последовательность однополярных импульсов с периодом Т и длительностью , определенных типом применяемых шаговых двигателей и назначением вторичнйх приборов времени с амплитудой этих импульсов порядка 4 В. После усиления последовательность однополярных импульсов через электронный ключ 7 подается на интегратор 6, с выхода которого снимаются импульсы с тем же периодом и длительностью, но с пологим передним и задним фронтами. Амплитуда этих импульсов определяется напряжением источника 4 постоянного тока. Полученные трапецеидальные импульсы управляют работой усилителя 5 тока (эмиттерного повторителя), нагрузкой которого является мостовой формирователь 2, плечи которого составлены из переключающих транзисторов 9-12. В диагональ мостового форе мирователя 2 включена индуктивная нагрузка, состоящая из сопротивления линии связи и сопротивлений обмоток шаговых двигателей вторичных прибо-ров времени. Кроме того, импульсы с выхода генератора 1 однополярных импульсов поступают на вход триггера 3, в результате чего на выходах триггера 3 появляются последовательности импульсов с периодом 2 Т и разнесенные во времени на период Т.Прямой выход триггера 3 соединен с базой транзистора 11 мостового Формирователя 2, а инверсный выход триггера 3 - с базой транзистора 12. Таким образом, отпирающее напряжение подается поочередно на пары транзисторов 9 и 12 и 10 и 11, а напряжение питания плавно нарастает или убывает уже после прихода управляющих сигналов с выходов триггера 3. Формирование спада происходит по мере уменьшения напряжения питания мостового формирователя 2 при сохранении отпирающего напряжения с одного из выходов триггера 3, поданного на одну из его диагоналей. На индуктивной нагрузке формируются разнополярные импульсы трапецеидальной формы, полностью повторяющие импульсы на входе интегратора 6, Величину выбросов напряжения, вызванных экстратоками индуктивной нагрузки, можно уменьшать, увеличивая постоянную времени интегратора 6. Использование предлагаемого устройства повышает надежность выходного каскада, что исключает сложные цепи искрогашения, применяемые при формировании разнополярных импуль1465963 сов, и повышает нагрузочную способность устройства. формула изобретения Составитель В.Бутин Редактор А.Ревин Техред М.Дидык Корректор И.МускаЗаказ 954/53 Тираж 879 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г,Ужгород, ул. Гагарина, 101 Устройство для формирования импульсов, содержащее генератор одно- полярных импульсов, триггер, мостовой формирователь, выходы которого соединены с выходными клеммами устройства, выход генератора однополярных импульсов соединен с входом триггера, отличающееся тем, что, с целью увеличения нагрузочкой способности и повышения надежности устройства, работающего на индуктивную нагрузку, в него введены источник постоянного тока, интегратор, электронный ключ, усилитель тока, выход генератора однополярных импульсов соединен с управляющим входом электронного ключа,выход которого соединен с входом5интегратора, выход которого соединен с входом усилителя тока, выходкоторого соединен с первым выводомподключения питания мостового формирователя, второй вывод подключенияпитания которого соединен с общейшиной, первый и второй входы мостового формирователя соединены соответственно с прямым и инверснымвыходами триггера, первые и вторые15 выводы подключения питания электронного ключа, интегратора и усилителятока соединены соответственно с общей шиной и положительной клеммойисточника постоянного тока, отрицательная клемма которого соединена собщей шиной,
