H03F — Усилители

Номер патента: 297111

Опубликовано: 01.01.1971

Авторы: Гринберг, Ройтгарц, Таранов

МПК: H03F 1/42

Метки: прецизионный, усилитель, широкополосный

...делителей напряжения и корректирующих цепей,На чертеже дана блок-схема предлагаемого усилителя.Схема содержит повторитель 1 напряжения, частотно компенсированные делители 2, 2" 2" напряжения для отдельных диапазонов частот, усилитель 4, цепь 4 ООС, корректирующие цепи 5, 5", 5", преобразователь б частоты входного сигнала в напряжение, автоматический переключатель 7.Усиливаемое напрякение (к подается на преобразователь б, напряжение на выходе которого пропорционально частоте входного сигнала. Это напряжение воздействует на автоматический переключатель, который в зависимости от частоты входного сигнала осу.ществляет переключение частотно компенсирующих цепей 5, 5" 5". Усиливаемое напряжение через повторительнапряжения и5 один из...

Номер патента: 297112

Опубликовано: 01.01.1971

Авторы: Голубев, Тихонов

МПК: H03F 3/30

Метки: двухтактный, мощности, последовательный, транзисторах, усилитель

...обеспечивают прохождение тока в нагрузку 3 от источников 4 и 5 питания. В цепь эмиттера транзистора 1 включен диод б, напряжение с которого подается на переход эмиттер - база вспомогательного транзистора 7. Источник 8 усиливаемого сигнала включен между базой транзистора 1 и источником 5 напряжения. Ток диода и эмиттерный ток транзпс напряжением па соответст что легко достигается при лагаемой схемы в виде пол 5 тегральной схемы, эмиттерра 7 будет равен току диод но, ток коллектора транзис току коллектора транзисто вии тока нагрузки коллект О стора 7 будет определятьстивленпя 9 и напряжением ния. 11 ри отрицательном выходном напряжении ток нагрузки проходит через транзистор 1. Ток коллектора транзистора 7 при этом увеличивается, транзистор...

Номер патента: 297113

Опубликовано: 01.01.1971

Авторы: Блно, Всгсо, Храбан

МПК: H03F 3/38

Метки: низкой, транзисторный, усилитель, частоты

...регулируемой амплитудой,На чертеже приведена схема предлагаемого устройства.Высокочастотный сигнал с генератора 1 высокочастотного смещения подается на вход предоконечного усилителя 2 и проходит через трансформатор 8, поочередно отпирая транзисторы 4 и 5 оконечного усилителя. Одновременно с высокочастотным сигналом на вход оконечного усилителя подается низкочастотный сигнал и происходит амплитудная модуляция высокочастотных импульсов. Низкочастотный фильтр 6 на выходе оконечного каска да пропускает в нагрузку 7 только низкочастотную составляющую спектра амплитудно- модулированных высокочастотных сигналов.Высокочастотное напряжение с выхода оконечного усилителя через фильтр 8 высоких 0 частот подается на выпрямитель 9, затем...

Номер патента: 298031

Опубликовано: 01.01.1971

Авторы: Балашов, Георгиевский, Заречный, Маноха

МПК: H02M 3/28, H03F 3/38

Метки: 1е-ихш1"гим, 1тн§, библиотеь, всесоюзная

...отрицательного полюса источника входного напряжения, положительный полюс которого нагружен на коллекторытранзисторов обоих плеч. На чертеже изображен предлагаемый пре образователь.11 реобразователь выполнен на транзисторах1, 2 и насыщающемся трансформаторе 3 с сердечником из материала с прямоугольной петлей гистерезиса. Эмиттер каждого из транзи сторов связан с базой другого транзистора через резисторы 4, 5. Сопротивление б (именно сопротивление, но не резистор, так как оно может носить комплексный характер) является термозависимым элементом.15 При подаче на устройство напряжения указанной полярности транзисторы начинают проводить попеременно, и на обмотках трансформатора образуется, напряжение прямоугольной формы, частота которого...

Номер патента: 298039

Опубликовано: 01.01.1971

Авторы: Гринберг, Таранов

МПК: H03F 1/30

Метки: автоматической, калибровкой, усиления

...подается на вход широкополосного усилителя 1 с регулируемым коэффициентом усиления, Помимо усиливаемого напряжения на вход усилителя 1 через прецизионный делитель напряжения 3 подается напряжение, создаваемое генератором 2 модулированного напряжения. Это же напряжение подается на один из выходов автоматического переключателя 5, второй выход которого соединен с выходом широкополосного уситлителя 1, Автоматический переключатель уп298039 нератору калибровочного напряжения. Напряжение на вторичной обмотке равно по амплитуде и сдвинуто по фазе на 180 относительно составляющей напряжения частоты сигнала ка либровки. Равенство по амплитуде обеспечивается автоматической калибровкой коэффициента усиления усилителя (. 10 Устройство для...

Номер патента: 298040

Опубликовано: 01.01.1971

Авторы: Гринберг, Загорский, Левченко, Таранов

МПК: H03F 1/42

Метки: усиления, широкополосного

...предлагаемого устройства.Входное напряжение одновременно подается на вход широкополосных усилителей 1 и 2, Синусоидальное напряжение калибровочного генератора 3 через делитель напряжения 4 поступает на парафазный усилитель 5. Напряжения на выходах парафазного усилигеля равны по величине и противоположны по знаку, Эти требования, а также стабильность делителя напряжения и парафазного усилителя нетрудно обеспечить, учитывая, что эти блоки работают на фиксированной частоте, Противоположные по знаку напряжения поступают соотТаким образом, в описываемом устройствеиспользуется двухканальная схема, на входы которой калибровочный сигнал поступает в противофазе, а измеряемое напряжение - в 20 фазе. Выходы каналов соединены с суммирующим и...

Номер патента: 298041

Опубликовано: 01.01.1971

Авторы: Гринберг, Ниженский, Нлта, Скрипник, Таранов

МПК: H03F 1/42

Метки: усиления, широкополосного

...4, усилитель 1 и автоматический переключатель 5 на выход схемы. В то же время напряжение калибровочного генератора 2 поступает через автоматический переключатель 6 на тракт сравнения. Во второй полупериод коммутации вход усилителя 1 автоматическим переключателем 4 подключается через прецизионный делитель напряжения 3 к генератору 2, а выход усилителя 1 автоматическими переключателями 5 и 6 - на ввод тракта сравнения 7.Коэффициент деления делителя напряжения 3 выбирается равным номинальному значению коэффициента усиления усилителя 1. Автоматические переключатели 4 - 6 управляются напряжением коммутационного генератора 8, Частота коммутации выбирается примерно на порядок ниже нижней граничной частоты рабочего диапазона частот усилителя....

Номер патента: 298042

Опубликовано: 01.01.1971

Авторы: Алексеев, Говорухин, Ленинградский, Патшас, Полевой

МПК: H03F 3/24

Метки: 298042

...развязки и питания.Многополюсник 5, состоит из дифференциальных трансформаторов 14 - 16, балластных сопротивлений 17 - 19 и нагрузоцного сопро- Зо тивления 20. При возбуждении входов 21 - 24 суммирующего многополюсника 5 токами одинаковых амплитуд и фаз мощность, выделяемая в балластных сопротивлениях 17 - 19, равна нулю, а в полезной нагрузке 20 - сумме мощностей, отдаваемых транзисторами 1 - 4 усилителя.Входная длинная линия б состоит из нескольких звеньев и нагружена на конце сопротивлением 21, равным по величине волновому сопротивлению линии. В продольные ветви звеньев линии последовательно включены входные зажимы транзисторов (эмиттер-база). Выходные зажимы транзисторов (коллектор-база) через трансформаторы 10 - 13 и...

Номер патента: 298043

Опубликовано: 01.01.1971

Авторы: Рыбушкин, Смирнов

МПК: H03F 3/34

Метки: iu-itanrtitnaw•, гтил-»-ги, згсоюзная, злиотека, т"wuael

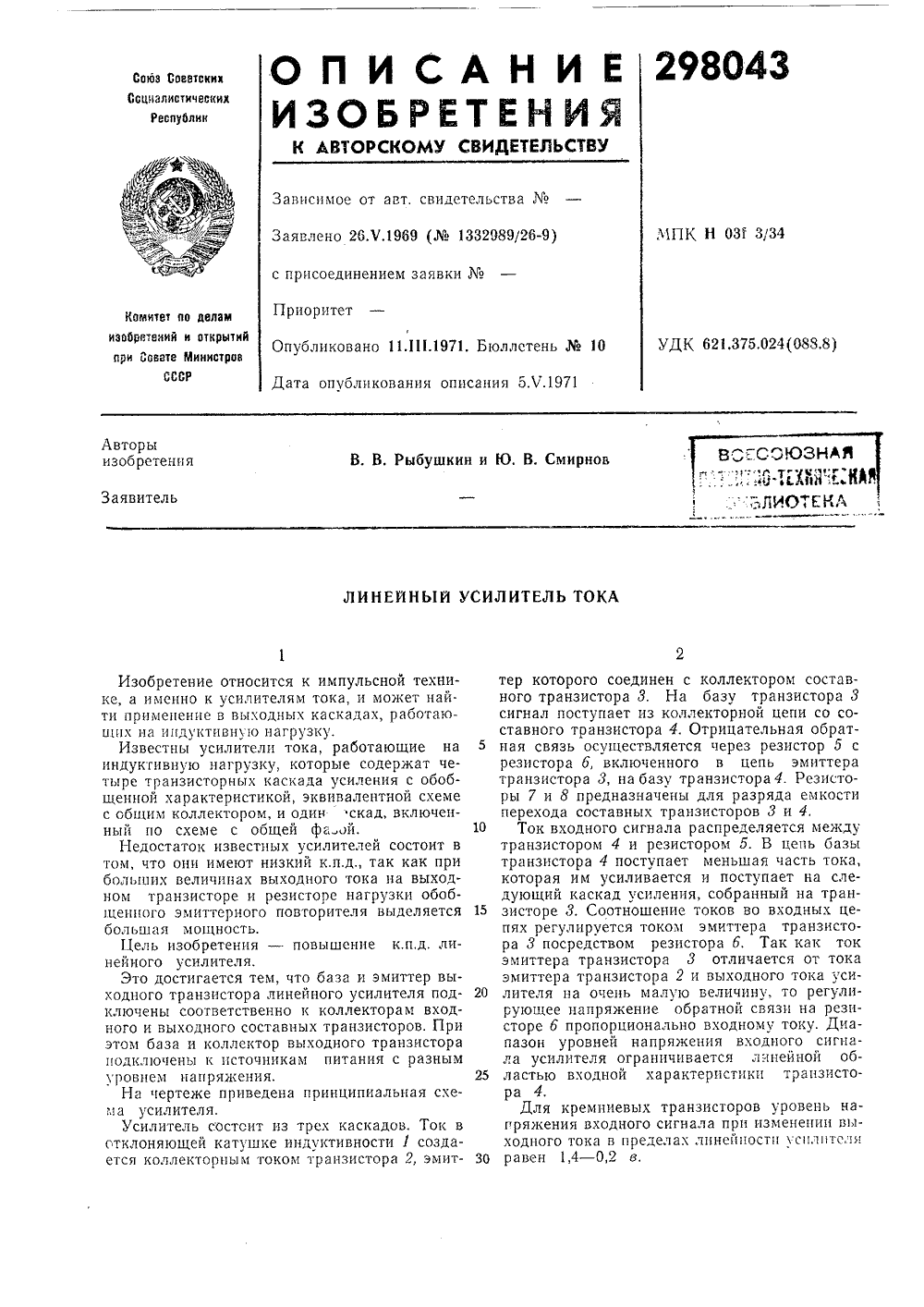

...на индуктивную нагрузку, которые содержат четыре транзисторных каскада усиления с обобщенной характеристикой, эквивалентной схеме с общим коллектором, и один скад, включенный по схеме с общей фа.дй.Недостаток известных усилителей состоит в том, что они имеют низкий к.п.д., так как при больших величинах выходного тока на выходном транзисторе и резисторе нагрузки обобщенного эмиттерного повторителя выделяется большая мощность.Цель изобретения - повышение к.п,д. линейного усилителя.Это достигается тем, что база и эмиттер выходного транзистора линейного усилителя подключены соответственно к коллекторам входного и выходного составных транзисторов, При этом база и коллектор выходного транзистора подключены к источникам питания с разным...

Номер патента: 298044

Опубликовано: 01.01.1971

Авторы: Судьин, Тимофеев

МПК: H03F 3/38

Метки: модулятор, постоянного, усилителя

...постоянного тока, Ком 5 пенсирующее плечо аналогично рабочему ивключает в себя транзистор 4 с цепью управления и резистор 5, соединенный с общим проводом. Цепи управления транзисторов модулятора объединены и соединены со входом б0 модулирующего сигнала. Выход 7 рабочегоплеча модулятора и выход 8 компенсирующего плеча соединены соответственно со входами 9 и 10 дифференциального усилителя переменного тока. Трехполюсник 11 устройства5 установки нуля имеет вывод 12, соединенныйс выходом 7 рабочего плеча, вывод 13, соединенный с выходом 8 компенсирующего плеча,вывод 14, соединенный с общим проводом, иорган управления 15,0Модулятор работает следующим образом.На вход б подается модулирующее напряжение. При этом транзисторы 1 и 4 модулятора...

Номер патента: 298045

Опубликовано: 01.01.1971

Автор: Певзнер

МПК: H03F 3/38

Метки: постоянного, усилитель

...часто та которого синхронизирована подачи сетевого напряжения чер зу одного нз транзисторов бло ра, Изменение асимметрии синх го напряжения при этом пе пр нению асимметрии выходного па кинг-генератора, а следовательно ложного выходного сигнала. На чертеже изображен предлагаемый усилитель.Входной сигнал постоянного тока подается на модулятор (впбропреобразователь) 1. Промодулпрованное напрякенпе через трансформатор 2 подается па вход усплителя персменного напряжения 8 и затемна демодулятор 4. Выходное наприкение снихтается с конденсатора 5, Питание модулятора осуществляется сетевым напряжением с обмотки б сетевого трансформатора 7. Демодулятор питается от обмотки 8 блокинг-генератора 9, состоящего из насыщающего трансформатора 10 и...

Номер патента: 298046

Опубликовано: 01.01.1971

МПК: H03F 3/38

Метки: модулятор, постоянного, усилителя

...ключа с однополярным управлением, указанные недостатки устранены за счет использования балансной схемы. Схема модулятора малых сигналов изобра. жена на чертеже.Модулятор состоит из двух идентичных половин. В одну из них входят интегральные прерыватели 1, 2, диоды 3, 4, резисторы 5 - 10, вторичные управляющие обмотки 11, 12 трансформатора 18 и половина первичной обмотки 14 трансформатора 15; во вторую входят идентичные элементы. В отсутствие сигнала постоянного тока вобмотках 14 и 1 б трансформатора 15 наводятся напряжения противоположного знака,обусловленные переходными процессами и5 остаточными параметрами двух половиц модулятора,Компенсация переходных процессов ц остаточных напряжений осуществляется регулировкойой...

Номер патента: 298047

Опубликовано: 01.01.1971

Авторы: Коновалов, Сараев

МПК: H03F 3/38

Метки: модулятор, постоянного, усилителя

...транзисторов генератора включен диод. тоит из генератора 1 высокой нного на транзисторах 2, 8,коммутирующем трансформаторе 7, выпрямительных диодов 8, 9, резистора 10 в цепи баз ключевых транзисторов 11, 12, входного резистора 18 и выходной емкости 14, а также диода 15 в цспп коммутпру ющего напрякения.На выход 1 б поступает коммутирующее напряжение прямоугольной формы, которое через диод 15 в виде однополярных импульсов поступает в качестве коллекторного напряке ния на генератор 1. Генератор периодическивозбуждается, Таким образом, входное коммутирующее напряжение преобразуется в радио- импульсы, которые со вторичной обмотки трансформатора 7 поступают на выпрямительные 15 диоды 8, 9.После выпрямления радиоимпульсы преобразуются в...

Номер патента: 298048

Опубликовано: 01.01.1971

Авторы: Всс, Ройтман

МПК: H03F 3/50

Метки: повторитель

...я нашли е и смежнь вестные пов нелинейного рокое с нею ители харакдмет изобретен и Повторитель напряжения, выполненный покаскадной схеме, отличаюгггийся тем, что, сцелью уменьшения общих и нелинейных иска 0 жений, между входом и выходом повторителяустановлен усилитель с последовательной обратной связью по напряжению и с подключенным к нагрузке индуктивным делителем цавыходе, коэффициент деления которого равен5 коэффициенту усиления указанного усилителя,при этом для устранения реакции анодов лампусилителя оци запитаны через резистивцо-смкостной фильтр, конденсатор которого подключен к выходу повторителя,Цель изобретения - создание повторителя напряжений с общими искажениями, не превышающими 0,001%.Для этого между входом и выходом...

Номер патента: 299012

Опубликовано: 01.01.1971

Авторы: Библис, Масленников, Московский

МПК: H03F 1/48

Метки: избирательный, усилитель

...в усилителе, выполненном на трех полевых транзисто,рах 1, 2 и 8, дост 1 игается введением в прямоц канал усилителя двух конденсаторов 4 и 5, присоединенных между входами усилитель пых каскадов и охвате усилителя общей параллельной отрицательной обратной связьто с помощью делителя, состоящего из резопсторов б и 7. Для получения необходимого усиления в цепи стоков полевых пранзисторов 10 введены резисторы 8, 9 и 10. Резистор 11включен в цепь истока полевого транзястора 2 и служит для получения стабильного коэффициента усиления,впорого каскада. Резисторы 12 и 13, вклоченные между усилительны 1 д ми каскадами, введены в,схему для увеличения добротности и резонансного усиления, а резистор 14 уменьшает резонансную частоту усилителя....

Номер патента: 299013

Опубликовано: 01.01.1971

Авторы: Павлов, Слынько

МПК: H03F 3/26

Метки: библиотека

...1 и 2, усилительный каскад на транзисторах 3 и 4, источник неизменного тока на транзисторе 5, транзистор б, общее сопротивление усилительного каскада - резистор 7, потенциометр 8, резисторы 9 - 13. Транзистор б компенсирует температурный дрейф перехода база-эмиттер источника неизменного тока. Эмиттеры усилительного каскада через транзистор 14 и резистор 15 подключены к шине питан,ия.Напряжение с выхода усилительного каскада, поступает на следующий усилительный каскад, выполненный на транзисторах 1 б, 17, 18.Входной ток,компенсированного усилителя равен разности базовых токов транзисторов усилительного каскада и балансного повторителя. При равенстве этих токов входной ток равен нулю. Поэтому уаилитель иастраивают при помощи резистора 7...

Номер патента: 299937

Опубликовано: 01.01.1971

Авторы: Балан, Баржин, Кошарновский, Петров, Рондин

МПК: H03F 1/02

Метки: потека

...через термобатарею, создает перепадтемпературы до 30 С между спаями термобатареи, благодаря чему полупроводник транзистора охлаждается и его температура можетбыть ниже температуры окружающей среды. 30 Хорошее отведение тепла от полупроводника транзистора позволяет повысить мощность, рассеиваемую на транзисторе, и, следовательно, повысить отдаваемую мощность. С увеличением температуры среды активное сопротивление термобатареи возрастает, и падение напряжения на ней увеличивается не только изза роста с температурой тока эмиттера, но и из-за увеличения сопротивление термобатареи. Таким образом термобатарея не только охлаждает транзистор, но и стабилизирует его режим работы как нелинейный элемент. Кроме того, на спаях термобатареи...

Номер патента: 299938

Опубликовано: 01.01.1971

Авторы: Белов, Буровцев, Патентво, Подзин, Электрометрии

МПК: H03F 3/04

Метки: библиотека

...цифровых вольтметров и операционные усилители,Целью настоящего изобретения являются увеличение коэффициента режекции синфазных сигналов и коэффициента режекции напряжения питания.Предлагаемый дифференциальный усилительь содержит два стабилитрона, два стабилизатора тока, входы которых подключены к соответствующим клеммам источника питания усилителя, а выходы соединены между собой через упомянутые стабилитроны, включенные последовательно, и транзистор, эмиттер которого подключен к точке соединения стабилитронов, коллектор к одному из источников питания, а база к эмиттерам входных транзисторов.В результате этого можно получить режекцию синфазных сигналов даже при не идентичных транзисторах более 100 дб.На чертеже представлена...

Номер патента: 299939

Опубликовано: 01.01.1971

Автор: Кригер

МПК: H03F 3/38

Метки: компенсацией, круговой, постоянного, усилитель

...8 создает напряжение на клеммах 18 и 19 такое же по величине, которое создает на клеммах 14 и 15 демодулятор 7, но противоположной полярности, Поэтому напряжение на клеммах 18 и 19 по сравнению с входным сигналом будет иметь противоположную полярность. В результате напряжение на выходе канала 1 соответствует сумме входного сигнала и напряжения, пропорционального выходному напряжению канала 4.Выходные напряжения каналов 1 и 4, создаваемые только входным сигналом, снимаются соответственно с клемм 12, 13 и 14, 15 и имеют полярности, создающие общее выходное напряжение усилителя постоянного тока с круговой компенсацией на клеммах 20 и 21, равное сумме выходных напряжений каналов 1 и 4.Усилитель постоянного тока с круговой...

Номер патента: 299940

Опубликовано: 01.01.1971

Автор: Певзнер

МПК: H03F 3/38

Метки: автогенераторный, постоянного, усилитель

...что мостовая схема наЗо варикапах при этом сбалансирована). При от299940 Предмет изобретения Составитель Н. ГерасимоваТехред А. А. Камышникова Корректор О. М. Ковалева Редактор Т, Иванова Заказ 117314 Изд.524 Тираж 473 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква, Ж, Раушская наб., д. 4/5 Типография, пр. Сапунова, 2 сутствии обратной связи усилитель И не генерирует, и выходное напряжение равно нулю. При подаче входного сигнала мост, состоящий из варикапов, разбалансируется, и высокочастотный усилитель оказывается охваченным обратной связью, величина которой будет зависеть от степени разбаланса моста, т. е, от величины входного сигнала. Благодаря тому, что фазировка обмотки 2 изменяется...

Номер патента: 299941

Опубликовано: 01.01.1971

Авторы: Грехов, Усилитель

МПК: H03F 3/38

Метки: 299941

...подсоединений этих ключей ко входным с, д и выходным е,зажимам усилителя.В предлагаемом усилителе прямой и обратный преобразователи выполнены по одной и той же схеме. Прямой преобразователь может299941 20 Предмет изо бр етения Составитель А. Мерман Техред Л. Я. Левина Корректор Т. А. Абрамова Редактор Т. В. Иванова Заказ 1309/1 Изд.578 Тираж 473 Подписное11 НИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква, Ж, Раушская наб., д. 4/5 Типография, пр. Сапунова, 2 выполнять функции обратного преобразователя даже без обращения функции и выходов.Каждый из преобразователей имеет четыре внешних (входных и выходных) вывода (а, Ь, с и д) и выполнен на четырех транзисторных ключах 1 - 4 одного типа проводимости,...

Номер патента: 299942

Опубликовано: 01.01.1971

Авторы: Дзюба, Ттт

МПК: H03F 9/00

Метки: магнитный, модулятор

...и вторичная управления. Обмотки управления и= 1 соз( -- ср)1 К первичные обмотки переменного тока включены последовательно согласно, вторичные обмотки переменного тока включены последовательно встречно,Число трансформаторов, включенных в одну фазу вторичной обмотки, равно коэффициенту умножения частоты модуляции й. В одну фазу вторичной обмотки соединяются трансформаторы, порядковые номера которых отличаются друг от друга на число фаз и.При питании обмоток управления квадратурными напряжениями токи в обмотках пропорциональны 1:з 1 пр; 1,:созр, где р - фазовый угол. Величина магнитодвижущей силы (м.д. с,), создаваемой токами в обмотках управления в каждом сердечнике равна:Р;=КВ 1 п р з 1 п - +сов р сов - 1п и Следовательно, в исходном...

Номер патента: 300948

Опубликовано: 01.01.1971

Авторы: Васильев, Герштейн

МПК: H03F 3/38

Метки: трансляции

...передачи спорного напряжения на демодулятор, являющуюся источником помех иусложняющую устройство.Цель изобретения - упрощение аппаратуры для борьбы с помехами, наводимыми налинию трансляции, сокращение количества линий, а также исключение линии трансляции,как непосредственной части устройства.Для этого в,предлагаемом устройстве полезный сигнал с источника подается на симметричный вход модулятора по квазисимметричной линии трансляции, а модулятор и демодулятор совмещены конструктивно в одномустройстве, которое помещается на приемном5 конце линии трансляции,Блок-схема предлагаемого устройства изображена на чертеже.С источника полезного сигнала 1 сигналчерез квазисимметричную линию трансляции2 подается на устройство подавления...

Номер патента: 301814

Опубликовано: 01.01.1971

Авторы: Герасимов, Калашник, Корнеев

МПК: H03F 3/20

Метки: мощности, усилитель

...стабилизатора переменного тока задается резисторами 18 и 19.Резисторы 20 и 21 ограничивают токи без выходных транзисторов 7 и 8,Весь усилитель охвачен глубокой отрицательной обратной связью 22. Питание усилителя осуществляется двумя источниками питания 01 и Иг со средней точкой, причем для того, чтобы обеспечить надежное запирание выходных транзисторов 7 и 8, напряжение должно быть больше напряжения Уг. После подачи напряжения питания транзисторы 5 - 8,за счет положительной обратной связи начинают переключаться (рассматривается момент, когда сигнал на входе усилителя равен нулю), причем когда транзисторы 5 и 8 открыты, а вранзисторы б и 7 закрыты и наоборот, Допустим, открыты транзисторы б и 8, а б и 7 закрыты, при этом напряжение в...

Номер патента: 301815

Опубликовано: 01.01.1971

Авторы: Андреев, Бйгуй, Болотов, Кононенко, Миль, Невзоров, Тимощенко

МПК: H03F 3/38

Метки: дрейфа, компенсацией, нуля, периодической, постоянного, усилитель

...меняющийся сигнал от источника 5 входного сигнала 1 поступает на вход усилителя 2 через цепочку из транзисторного ключа 12 и резистора 19 нагрузки МАРЗУ.В режиме измерения или регулированияч 12 открыт, и входной сигнал беспрепятенно поступает на вход усилителя.301815 11 одписное Тираж 473 Изд,631 Заказ 1413/18 Типография, пр. Сапунова, 2 Устройство управления 11 представляет собой блокинг-генератор с частотой, порядка нескольких гердтц или меньше. Частота устройства управления определяется скоростью дрейфа усилителя. В момент регулирования с устройства управления на ключ 12 поступает запирающий импульс, и входной сигнал отключается, при этом ток нагрузки усилителя отсутствует.Параллельно нагрузке включен вход нуль- органа...

Номер патента: 301816

Опубликовано: 01.01.1971

Авторы: Белов, Буровцев, Клисторин, Подзин

МПК: H03F 3/50

Метки: двухкаскадный, повторитель, эмиттерный

...входного транзистора 3 второго каскада повторнтеля включены резистор 5 и конденсатор б, коллектор входного транзистора первого каскада эмиттерного повторителя соединен с коллвкто ром транзистора 4. В предлагаемом эмиттерном повторителекомпенсация емкости база-коллектор входного транзистора первого каскада эмиттерного 10 повторителя осуществляется непосредственнонапряжением с выхода повторителя. Благода,ря отсутствию в нем фазосдвигающих цвпей на высоких частотах можно практически полностью компенсировать вмкость база-коллвк тор входного транзистора эмиттерного повторителя. По этой же причине (так как отсутствует разделительный конденсатор в цепи компенсации) хорошо компвнсируевся и сопротивление перехода, коллектор-база входного...

Номер патента: 301832

Опубликовано: 01.01.1971

Авторы: Жигулин, Колибаба, Одт, Рогов, Филг

МПК: H03F 3/189, H03K 3/53

Метки: библиотекаорвсесоюзная, техничесш

...вентиль 2 к одному из выводов зарядного дросселя 3, вторым выводом соединенного с отрицательным полюсом вы соковольтного источника 4 постоянного тока,положительный полюс последнего заземлен, при этом между катодом и анодом усилительного СВЧ-прибора 1 включена рассогласованная формирующая линия 5.10 К аноду усилительного СВЧ-прибора 1 подсоединен вывод формирующей линии 5 через конденсаторы б.Предлагаемое устройство работает следую щим образом.От источника 4 постоянного тока через зарядный дроссель 3 заряжаются конденсаторы б рассогласованной формирующей линии 5 до напряжения, примерно в два раза превышаю щего разность между напряжением источника4 постоянного тока и остаточным напряжением на рассогласованной формирующей линии...

Номер патента: 302692

Опубликовано: 01.01.1971

Авторы: Добр, Иванова, Мельчаков

МПК: G05B 11/36, H03F 3/38

Метки: регулирующее

...равном нулю, и при отсутствии сигналов в цепи баз транзисторов 14 и 15 резистором 16 в нагрузке устанавливается максимально необходимый ток, затем воздушным конденсатором 22 производится разбаланс модулятора, и появляющимися сигналами в цепи баз транзисторов 5 и 6 уравновешивается небаланс баланс- ного каскада до нуля,Эти операции лучше производить прн наличии незначительной отрицательной связи в пропорциональном режиме, так как коэффициент усиления разомкнутого усилителя составляет несколько десятков тысяч и достигнуть уравновешенности балансного каскадатрудно. В этом случае выходная характеристика усилителя релейна. При подаче на вход электрических сигналов той или иной полярности па выходе регулируюгцего устройства будет...

Номер патента: 302801

Опубликовано: 01.01.1971

Авторы: Островский, Соустов

МПК: H03F 1/18

Метки: малошумящий, усилитель, широкополосный

...соединен со входом линии задержки, в каждое звено которой включены два варикапа навстречу один другому без смещения, Линия согласована сопротивлением нагрузки 4, к которой подключен амплитудный детектор 5.Колебания генератора накачки с частотойи амплитудой несколько вольт модулируются по амплитуде усиливаемым сигналом с частотой Р в модуляторе с реактивным нелинейным элементом. Модулированные колебания поступают на вход дисперсионной линии задержки. Пара встречно включенных варикапов эквивалентна некоторой емкости С; величина которой зависит от амплитуды приложенного напряжения А.Для модулированной волны, распространяющейся в дисперсионной линии задержки из звеньев фильтра нижних частот, в каждое звено которой в качестве...

Номер патента: 302802

Опубликовано: 01.01.1971

Автор: Полонский

МПК: H03F 1/34

Метки: релейный, усилитель

...обратноГ Предмет изобретен Релейный усилителотрицательной обрат тем, что, с целью ун 25 тывания, между выусилителя включены ды двух транзисторов проводнмости, а кол динены с резистором 30 ратной связи. Известные р елейные усилители резистор в цепи отрицательной связи. В предлагаемом усилителе для уменьшения порога срабатывания между выходом и его общей точкой включены базо-эмиттерные переходы двух транзисторов противоположного типа проводимости, а коллекторы последних соединены с резистором цепи отрицательной обратной связи.На чертеже изображена блок-схема релейного усилителя.Устройство содержит усилитель 1 постоянного тока, выполненный по схеме модулятор - усилитель переменного тока - фазочувствительный детектор,...
