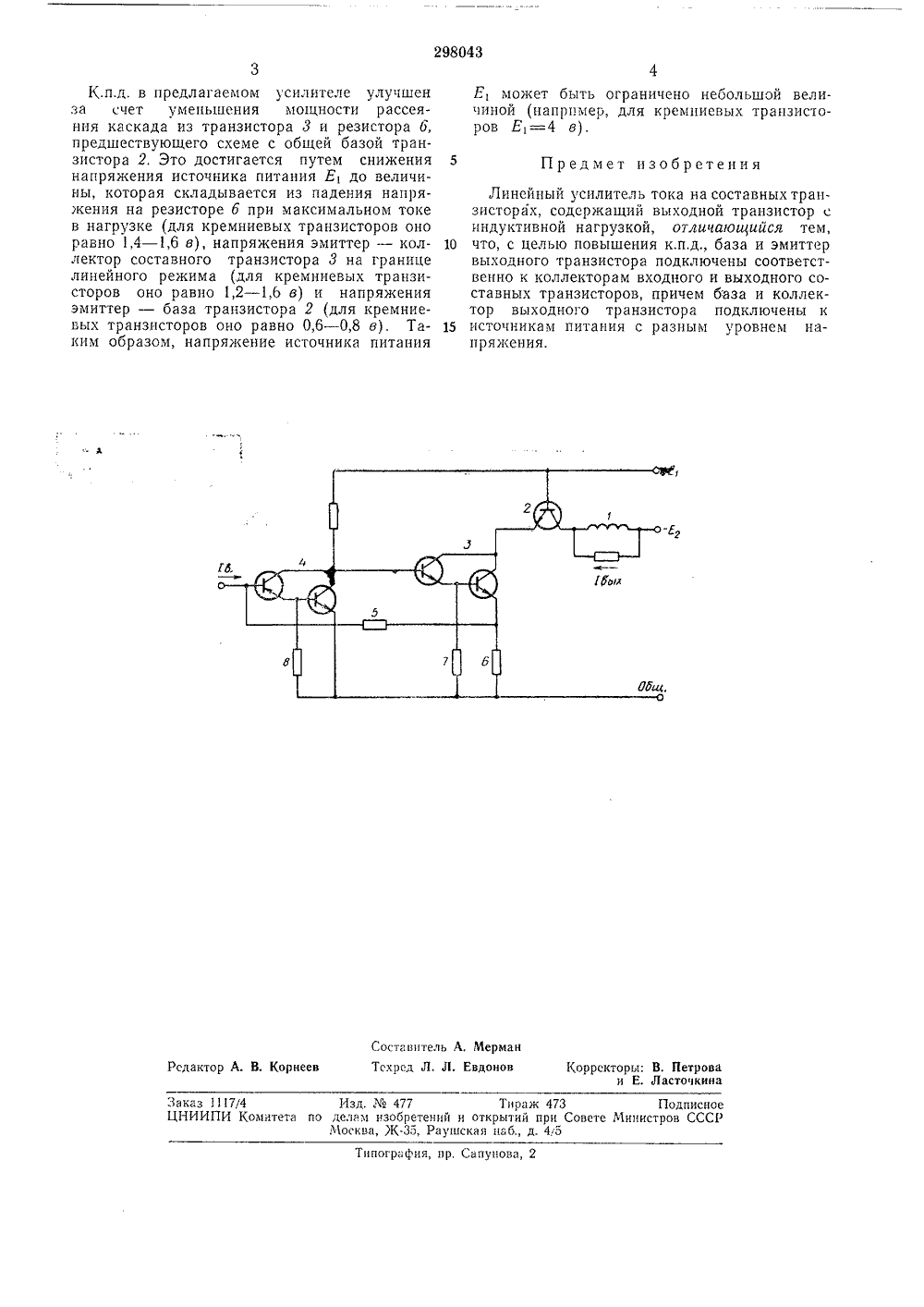

Союз Соеетскик Совалистических РеспубликЗависимое от авт. свидетельст МПК Н 031 3/3 Заявлено 26,7.1969 (М с присоединением заяв 1332989/2 риоритет Комитет по делам изобретеиий и открытий при Совете Министров СССР375,024 (088,8) У Опубликовано 11.Н 1,1Дата опубликования 1, Бюллетень1исания 5.Ч.1971 Авторыизобретени В. Рыбушкин и Ю, В. Смирно Заявител КЛИОЕК. ЛИНЕЙНЫЙ УСИЛИТЕЛЬ ТО тер которого соединен с коллектором составного транзистора 3. На базу транзистора 3 сигнал поступает из коллекторной цепи со составного транзистора 4. Отрицательная обратная связь осуществляется через резистор б с резистора б, включенного в цепь эмиттера транзистора 3, на базу транзистора 4. Резисторы 7 и 8 предназначены для разряда емкости перехода составных транзисторов 3 и 4.Ток входного сигнала распределяется между транзистором 4 и резистором б. В цепь базы транзистора 4 поступает меньшая часть тока, которая им усиливается и поступает на следующий каскад усиления, собранный на транзисторе 3. Соотношение токов во входных цепях регулируется током эмиттера транзистора 3 посредством резистора б. Так как ток эмиттера транзистора 3 отличается от тока эмиттера транзистора 2 и выходного тока усилителя на очень малую величину, то регулирующее напряжение обратной связи на резисторе б пропорционально входному току. Диапазон уровней напряжения входного сигнала усилителя ограничивается линейной областью входной характеристики транзистоинципиальная схе ниевых т ходного си а в предел 0,2 в. пряженияходного тоЗО равен 1,4 -Изобретение относится к импульсной технике, а именно к усилителям тока, и может найти применение в выходных каскадах, работающих на индуктивную нагрузку.Известны усилители тока, работающие на индуктивную нагрузку, которые содержат четыре транзисторных каскада усиления с обобщенной характеристикой, эквивалентной схеме с общим коллектором, и один скад, включенный по схеме с общей фа.дй.Недостаток известных усилителей состоит в том, что они имеют низкий к.п.д., так как при больших величинах выходного тока на выходном транзисторе и резисторе нагрузки обобщенного эмиттерного повторителя выделяется большая мощность.Цель изобретения - повышение к.п,д. линейного усилителя.Это достигается тем, что база и эмиттер выходного транзистора линейного усилителя подключены соответственно к коллекторам входного и выходного составных транзисторов, При этом база и коллектор выходного транзистора подключены к источникам питания с разным уровнем напряжения.На чертеже приведена прма усилителя.Усилитель состоит из трех каскадов. Ток в отклоняющей катушке индуктивности 1 создается коллекторпым током транзистора 2, эмитанзисторов уровень нанала при изменении вых линейности усилителя298043 Предмет изобретения Составитель А, МерманТсхред Л. Л. Евдонов Корректоры: В, Петрова и Е. Ласточкина Редактор А. В. Корнеев Заказ 1174 Изд. Ме 477 Тираж 473 Подписное ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР Москва, Ж, Раугпская паб д. 4 у 5 Типография, пр. Сапунова, 2 К.п,д. в предлагаемом усилителе улучшен за счет уменьшения мощности рассеяния каскада из транзистора 3 и резистора 6, предшествующего схеме с общей базой транзистора 2, Это достигается путем снижения напряжения источника питания Е, до величины, которая складывается из падения напряжения на резисторе б при максимальном токе в нагрузке (для кремниевых транзисторов оно равно 1,4 - 1,6 в), напряжения эмиттер - коллектор составного транзистора 3 на границе линейного режима (для кремниевых транзисторов оно равно 1,2 - 1,6 в) и напряжения эмиттер - база транзистора 2 (для кремниевых транзисторов оно равно 0,6 - 0,8 в), Таким образом, напряжение источника питания Е, может быть ограничено небольшой величиной (напрпмер, для кремниевых транзисторов Е,=4 в). Линейный усилитель тока на составных транзисторах, содержащий выходной транзистор с индуктивной нагрузкой, отличающийся тем, 10 что, с целью повышения к,п,д., база и эмиттервыходного транзистора подключены соответственно к коллекторам входного и выходного составных транзисторов, причем база и коллектор выходного транзистора подключены к 15 источникам питания с разным уровнем напряжения.
