H03F — Усилители

Номер патента: 192246

Опубликовано: 01.01.1967

МПК: H03F 7/04

Метки: 192246

...схемы может составлять /ы с, в усилителе полностью отсутствует внутренняя отрицательная обратная связь, что приводит к увеличению коэффициентов усиления напряЗ 0 кения и мощности; уменьшается выходное соЗаказ 666/9 Тираж 535 ПодписноеЦНИИПИ Комитета по делам изобретений и открьппй при Совете Министров СССРМосква, Центр, пр, Серова, д, 4 Типография, пр. Сапунова, 2 противление усилителя, что расширяет его нагрузочную способность.В уоилителе допустимы два варианта включения источника сигнала.При включении, показанном на чертеже, усилитель переворачивает фазу входного сигнала, Если источник сигнала Е, включен последовательно с источником напряжения смещения Ев, то усилитель, сохраняя все указанные выше свойства, нс будет...

Номер патента: 192247

Опубликовано: 01.01.1967

МПК: H03F 7/04

Метки: 192247

...8 и 9, обеспечивающих подачу смещения на нелинейные емкости, Тогда в отсутствие высокочастотного питания Уо потенциал точки А ЕА - О,а напряжение смещения на емкостях равно заданному напряжению смещения Е,.При подаче высокочастотного питания от источника Уо, поступающего к нелинейным емкостям от клеммы 10 через токозадающий конденсатор 11, на выходе детектора появляется постоянное напряжение Е, а следовательно, и постоянный ток 1,. В соответствии со схемой включения детектора ток 1, созда.ет в точке А постоянное напряжение ЕА = 1, Я 5 где Ро - сопротивление 8, обеспечивающеесмещение нелинейной емкости 7.Предположим, что имеется и второе детектирующее устройство (12, 13, 14), работаю.щее на положительных полуволнах высоко...

Номер патента: 192248

Опубликовано: 01.01.1967

Авторы: Бинский, Витвицкий, Гордон, Жарков, Сидоров, Элькин

МПК: H03F 9/00

Метки: агнитно-тиристорный, усилитель

...цепи тиристора на 120,Принципиальная схема предложенного усилителя представлена ца фиг. 1. На фиг, 2 -диаграмма напряжений фаз А, В, С. Жирными линиями обозначены полуволны напряжений управления,Тирисгоры Т, - Тэ перезедецы в мицусовуючасть моста, и каждая изтрех рабочих обмоток магнитного усилителя Ур включена одним юнцом на соответствующую фазу, а другим через разделительный диод Д - на делитель цз сопротивлений Я, - Л одно плечо которого образует цепь питания рабочей обмотки Р линейным напряжением, а другое пле чо включено последовательно с управляющим переходом тиристора, Таким образом создастся цепь управления тиристора, причем фаза 5 этой цепи опережает фазу рабочей цепи тиристора на 120.Меняя величину управляющего сигнала(уу,...

Номер патента: 192249

Опубликовано: 01.01.1967

Автор: Ларин

МПК: H03F 9/02

Метки: магнитный, реверсивный, усилитель

...балх одну из ку управяет свой гнала на е усилитепо схеме отивле,нияа переменправления, й связи по тси обрат. паре балсхеме усисвязь без вствительет изобретения Реверсивным магнитный усилитель с самонасыщением, собранный по схеме двойного моста с балластными сопротивлениями в вершинах моста и выходом на переменном токе, содержащий обмотки управления, смещения и отрицательной обратной связи по току, отличающийся тем, что, с целью упрощения, обмотки обратной связи включены параллельно балластным сопротивлениям. Известны реверсивные магнитныли с самонасыщением, собранныедвойного моста с балластными сопрми в вершинах моста и выходом нном токе, содержащие обмотками усмещения,и отрицательной обратнотоку.Предложенный усилитель отличается от...

Номер патента: 192865

Опубликовано: 01.01.1967

Автор: Бойко

МПК: G01R 29/08, H03F 3/38

Метки: модуляционнбй, радиометр

...появится напряжение с частотой модуляции, которое фцксируется индикатором 12. Модуля циоантенно-фиде дикатор и вс от.ги гаоиггйс чувствительно лпрованный Известные модуляционные радиометры, содержащие антенно-фидерный тракт, радиоприемник, индикатор и вспомогательный генератор шума, не позволяют увеличить чувствительность устройства, 5В описываемом модуляционном радиометре увеличение чувствительности достигнуто тем, что генератор шума, промодулированный напряжением частоты опорного генератора, включен в высокочастотный тракт через на правленныи ответвитель, а нагрузочное сопротивление детектора подсоединено к детектору через коммутатор, частота переключений которого управляется напряжением опорного генератора. 15На чертеже...

Номер патента: 193175

Опубликовано: 01.01.1967

Автор: Ремнев

МПК: H03F 3/34

Метки: моделей, постоянного, сеточных, усилитель, электронный

...реализации совместной работысеточной и обычной аналоговой моделей содержит: усилитель 10 постоянного тока, ох.25 ваченный отрицательной обратной связью понапряжению (сопротивления 11 и 12) с двумя суммирующими входами И и 14 и двумя выходами 15, 1 б, один из которых 15 обычный, а другой 10 - токовый (напряжение на этом ЗО выходе пропорционально выходному току уси 193175лителя); усилитель 17 постоянного тока с отрицательной обратной связью 18, выходной величиной которого является ток(выход 19), пропорциональный входному напряжению (на входе 20), 21 - второй суммирующий вход, 22 и 23 - сопротивления и конденсаторы предыдущего участка цепочки ЯС, 24 и 25 - сопротивления и конденсаторы последующего участка цепочки.Переходное устройство...

Номер патента: 193579

Опубликовано: 01.01.1967

Автор: Разуваев

МПК: H03F 3/20

Метки: многокаскадный, уснлитель

...включены последовательно по схеме с общей базой в цепь коллектора входного транзистора, а отдельные обмотки выходного трансформатора включены в цепь коллектора каждого выходного транзистора. Это позволяет увеличить мощность, снимаемую с каждого выходного транзистора.На чертеже изображена принципиальная схема предлагаемого усилителя.Он содержит входной транзистор 1, включенный по схеме с общим эмиттером, в цепь коллектора которого включены последовательно выходные транзисторы 2 и 3. (На чертеже нзооражено только два выходных транзистора, хотя принципиально пх может бытьбольше). В цепи коллекторов транзисторов 2ивключены соответственно обмотки 4 и 55 трансформатора, обмотка 6 которого питаетнагрузку 7. Сопротивление 8 в цепи...

Номер патента: 194162

Опубликовано: 01.01.1967

Авторы: Бродовский, Кузнецов, Ольховс, Плг

МПК: G05B 5/01, H03F 9/00, H03H 7/06 ...

Метки: обратной, связи, сигнала, току, формирования

...позволяет получить на выходе сигнал, прямо пропорциональный входному току в достаточно широком диапазоне ч астот.На чертеже показано предложенное устройство.Медленные изменения тока нагрузки измеряются двухтактным магнитным усилителем 1 без обратной связи, а для измерения высокочастотной составляющей применен трансформатор 2 на сердечнике с воздушным зазором.На выход магнитного усилителя и в цепь вторичной обмотки трансформатора включены фильтры Я,С РСз, ЯСз с которых снимается выходное напряжение устройства. Если обозначить через г крутизну магнитного усилителя (под которой в данном случае понимается отношение выходного напряжения магнитного усилителя к току в его обмотке 5 управления) и через а - индуктивность пер.вцчной обмотки...

Номер патента: 194956

Опубликовано: 01.01.1967

Авторы: Вычислительной, Институт, Кокт, Тарасов, Херманис

МПК: H03F 3/04

Метки: постоянного, усилитель

...усилителем-расширителем 6 достаточна для за.пуска релаксатора 6, то ца его выходе имеют место прямоугольные импульсы, длительность которых определяется параметрами этого 10 релаксатора,Выходные сигналы релаксаторов 3 ц 6 поступают ца входы схемы 7 ЗАПРЕТ. Длцтсльцость импульса релаксатора 3 выбирается в два раза меньшей длительности выход цого импульса релаксатора 6. Релаксатор 3запускается в каждый период генератора стробимпульсов, а релаксатор 6 только прц цедостаточцо отрицательном потенциале в средней точке омического делителя выходно го каскада 4.Схема ЗАПРЕТ запрещает прохождениес;гцала рслаксатора 3 иа ключ 8, если имеет место сигнал, поступающий с усилителя 5.В то же время сцгцал релаксатора 6 управля ст ключом 9. ОсуществлеЕис...

Номер патента: 196102

Опубликовано: 01.01.1967

Авторы: Загорский, Институт, Левченко, Носов, Электрометрии

МПК: H03F 3/50

Метки: катодный, повторитель

...вгрузки электмнческое сотранзисторах,В предложенном катод гласно изобретению, като через конденсатор к базе ние - к эмиттеру транзи лектор транзистора соед ной конденсатор с выход 1 ного повторителя, а эмитт терного повторителя. ле, соключен отивле- ереход- катод 1 эмитном повторите д .пампы поди через сопр стора, приче 1 НЕН ЧЕРЕЗ П дым зажимом ЕР - С ВХОДОВ ь входное сопротив ачи и расширит увеличитент передния,едставленаовторителя,ал через коляющую сетоде этой жекак сопрои землей д1 ЧЕРЕЗ КОНзу транзистре практич едмет нзобретени ема предложенКатодный повто троннук лампу с шим динамическими женным на эмит которого связан с личающийся тем,входного сопротив дачи и расширени тод упомянутой и денсатор к базе н теру транзистора,...

Номер патента: 197692

Опубликовано: 01.01.1967

Авторы: Певзнер, Шапиро

МПК: H03F 3/38

Метки: автогенераторный, постоянного, симметричной, статической, усилитель, характеристикой

...одного из нелинейных конденсаторов увеличивается, а другого уменьшается и мост разбалансируется. Степень связи р по абсолютной величине будет пропорциональна величине входного сигнала и положительной для одной частоты (например, более высокой) и отрицательной для другой (более низкой), так как обмотки обратной связи И и 14 для каждой из частот подключены к диагонали моста встречно. При определенной величине входного сигнала 4 (фиг. 2) произведение К р, где К - коэффициент усиления усилителя, станет равным единице и усилитель будет генерировать высокую частоту, значение которой определяется индуктивностью дросселя б и последовательно включенным конденсатором 10 и нелинейными конденсаторами моста 3 и 4, которые образуют...

Номер патента: 197693

Опубликовано: 01.01.1967

Автор: Боровик

МПК: H03F 3/18

Метки: линейный, постоянного, усилитель

...5 и б, Делитель включен в терную цепь согласующего транзистораПри отсутствии сигнала на входе уп ющий транзистор 2 обладает большим тивлением и на его коллекторе имеетс чительный отрицательный потенциал. Через базу открытого усилительного транзистора 1 течет ток н потенциал на его коллекторе близок к нулю,5 Г 1 ри поступлении на вход сигнала отрицательной полярности основная часть тока потечет по цепи сопротивление б - база транзистора 2; сопротивление коллекторной цепи транзистора 2 уменьшится в зависимости от величины входного сигнала, а потенциал на его коллекторе понизится. Это вызовет уменьшение тока через базу транзистора 1, вследствие чего повысится потенциал коллектора транзистора 1. На выходе эмиттерного повторителя,...

Номер патента: 198398

Опубликовано: 01.01.1967

Автор: Кальва

МПК: H03F 3/26

Метки: дифференциальный, усилитель

...которых отличается от пр транзисторов 1 и 2. Коллекторы тр 3 и 4 нагружены па сопротивления ленное напряжение снимается с с ния б. При условии достаточной симметрии элементов режимы транзисторов 2 и 4 соответствуют режимам транзисторов 1 и 3 независимо от величин питающих напряжений. Так как транзисторы 1 и 3 являются повторителем напрякения Г то напряжение на коллекторе транзистора 3 почти не зависит от величины напряжений источников питания. Следовательно, напряжение на коллекторе трапзпсто. ра 4 также нс зависит от величины напряжения питания. При небольшой разнице напряжений н трапзпсгорах 3 и 4 может быть достигнуто ртвесво потенциала па базах одного или обоих входных транзисторов и потенциала коллектора транзистора 4. Таким...

Номер патента: 198399

Опубликовано: 01.01.1967

Авторы: Кузенков, Мохов

МПК: H03F 3/04

Метки: транзисторный, усилитель

...переменной полярности, смешивается на сопротивлении 3 с синусоидальным стабилизированным напряженнем 1 в , подаваемым от источника стабилизированного напряжения через обмотку К трансформатора 4, и подается на базу входного транзистора 5. Входной транзистор усилителя питается сглаженным выпрямленным напряжением, а выходной транзистор б - напряжением от несглаженного выхода двухполупериодного выпрямителя 7.Сигнал Р- должен быть практически синфазным с напряжением питания выпрямителя 7. В результате фаза и угол открывания транзистора б будут строго совпадать с фазой н длительностью того интервала, в котором смешанный сигнал 1 + Р - открывает каскад б. С ростом ошибки регулируемой системы (11 убывает) изменяются моменты открывания...

Номер патента: 199197

Опубликовано: 01.01.1967

МПК: H03F 1/30, H03F 3/20

Метки: 199197

...шиной устройства. Нагрузка включена в коллектор транзистора 2 между выводами е и ж, Диод 12, включенный в коллекторную цепь транзистора 2 параллельно нагрузке, предназначен для подавления колебаний переходных процессов, в случае индуктивной нагрузки. Управление усилителем может осуществляться как от нескольких входных сигпалов, так и от одно 1 о.Усилитель подключают дцодцымц входамицспосрсдственно к коллекторному выводу любого логического элемента. Если выходной транзистор логчесого элемента ца вод усилителя закрыт, то выходное напряжение этого транзистора, равное цапряжеццю источника коллекторного питания, закрывает входной диод (например, 3) усилцтеля, Ток, протекающий через сопротивление 6 и базу тран.зистора 1, держит этот...

Номер патента: 199198

Опубликовано: 01.01.1967

МПК: H03D 3/20, H03F 1/34

Метки: 199198

...цепочку, выходной трансформатор и трансформатор в цепи обратной связи.Предлагаемый усилитель отличается тем, что первичная обмотка трансформатора цепи обратной связи подключена между выходным трансформатором и сопротивлением нагрузками, а вторичная обмотка через фазосдвигающую цепочку - к входу усилителя. Это позволяет упростить схему усилителя, повысить стабильность и линейность коэффициента передачи.Схема предлагаемого усилителя приведена на чертеже,На вход усилителя 1 переменного тока подается переменное напряжение несущей частоты, модулированное по амплитуде входным напряжением, а на трансформатор 2 - Опорное напряжение той же частоты и постоянной амплитуды. Усиленное входное напряжение поступает через выходной трансформатор 3,...

Номер патента: 199933

Опубликовано: 01.01.1967

Автор: Александрии

МПК: H03F 1/14, H03F 3/34

Метки: автоматической, нуля, подстройки

...и опорного напряжений У, и Уо, соединяет эти сопротивления с нулевой шиной (на чертеже не показана), При этом входной ток первого каскада протекает через одни и те же сопротивления Ри Ро как в течение времени коррекции, так и в рабочем состоянии.Во время коррекции ко входу суммирующего устройства прикладывается напряжение, пропорциональное сумме дрейфа напряжения и падения напряжения на сопротивлениях схемы сравнения, обусловленного входным токомЕд+В. -г облагодаря чему запоминающееся на емкостиС напряжение компенсирует и дрейф напряжения и дрейф входного тока,При достаточной величине емкости С коррекция может производиться один раз зацикл преобразования.Для устранения влияния несинхронностиработы ключей на точность установки...

Номер патента: 201469

Опубликовано: 01.01.1967

Авторы: Иванчук, Рувинов

МПК: G05F 1/46, H03F 9/04

Метки: источник, питания, стабилизированный

...обратной связи, другие электроды которых объединены и присоединены к нагрузке.Схема предлагаемого устройства приведена на чертеже,Между одноименными электродами вентилей вк.почен опорный элемент в виде одно- обмоточного дросселя насыщения 7, ток холостого хода которого значительно меньше тока холостого хода магнитного усилителя,Работает устройство следующим образом,В положительный полупериод напряжения питания, когда на началах вторичных обмоток (обозначенных точками) трансформатора положительные потенциалы, дроссель 3 намагничивается, а дроссель 7 перемагни.ивается, переходя из состояния положительгого насыщения в состояние отрицательного насыщения. В некоторый момент времени дроссель 3 насыщается и напряжение сети прикладывается к...

Номер патента: 201534

Опубликовано: 01.01.1967

Автор: Ятманов

МПК: G01R 19/00, H03F 17/00

Метки: гальванометрический, усилитель

...светочувствительного элемента б, что приводит к пере- О распределению светового потока между половинами этого элемента. На выходе мостовой схемы, в плечи которой включены половины светочувствительного элемента б и источники питания 7 и 8, появляется сигнал, пропорциональный входному сигналу и поступающий на вход усилителя переменного тока 9 и на вход 11 дифференциального усилителя постоянного тока 10. Через усилитель переменного тока 9 сигнал постоянного тока или низкой частоты не проходит, так как усилитель переменного тока 9 не пропускает сигналы с частотой до нескольких десятков герц, а частота входного сигнала не превосходит нескольких герц. Следовательно, сигнал на входе 12 дифференциального усилителя 10 постоянного...

Номер патента: 202226

Опубликовано: 01.01.1967

Авторы: Гаспаров, Полевик

МПК: H03F 9/06

Метки: быстродействующий, магнитньй, усилитель

...управления), а на нагрузке выделяется напряжение питания через открытый вентиль В . После изменения полярности питающего напряжения вентиль В, открывается, однако через него протекает только ток холостого хода дросселя, сердечник которого под действием напряжения пита шя начинает перемагничиваться. В том случае, когда индуктивное 5 сопротивление нагрузки намного больше активного (н 1 и Ъ Ри), ток в,сй 1 олжен сохраняться практически постоянным, поэтому за счет э.д,с. самоипдукцин нагрузки он замыкается через венттль Ве, который таким об- О разом также остается открытым. При этомнапряжение на нагрузке меняет полярность и величина его численно равна напрякению на полуобмотке питания. Если сердечник в течение рабочего полупериода не...

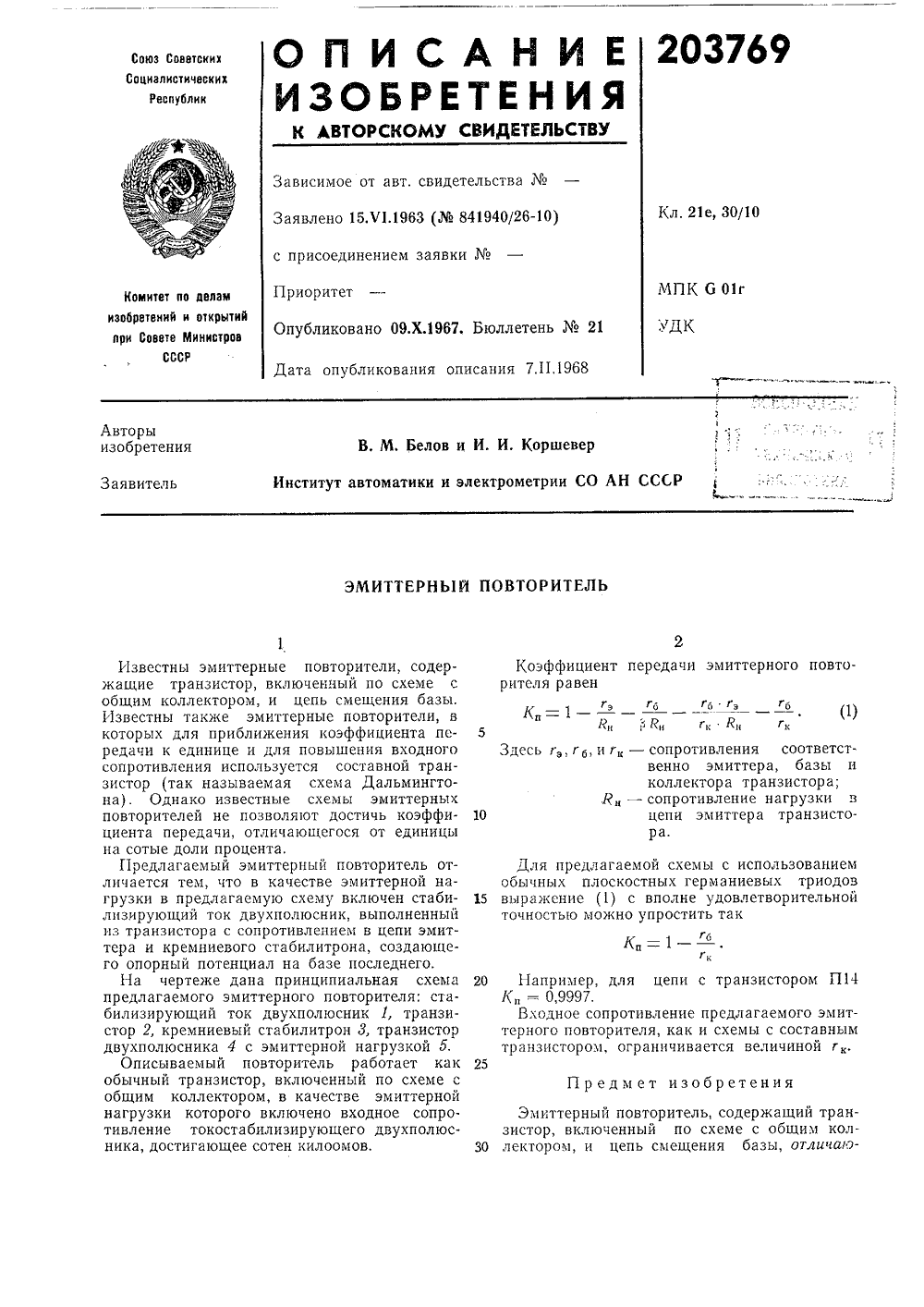

Номер патента: 203769

Опубликовано: 01.01.1967

Авторы: Белов, Коршевер, Электрометрии

МПК: H03F 3/50

Метки: ссср

...Известны эмиттерные повторители, содержащие транзистор, включенный по схеме с общим коллектором, и цепь смещения базы. Известны также эмиттерные повторители, в которых для приближения коэффициента передачи к единице и для повышения входного сопротивления используется составной транзистор (так называемая схема Дальмингтона). Однако известные схемы эмиттерных повторителей не позволяют достичь коэффициента передачи, отличающегося от единицы на сотые доли процента,Предлагаемый эмиттерный повторитель отличается тем, что в качестве эмиттерной нагрузки в предлагаемую схему включен стабилизирующий ток двухполюсник, выполненный из транзистора с сопротивлением в цепи эмиттера и кремниевого стабилитрона, создающего опорный потенциал на базе...

Номер патента: 204028

Опубликовано: 01.01.1967

Автор: Григор

МПК: H03F 15/00

Метки: 204028

...усиление, уменьшает внешние наводки на контур,а также обеспечивает близость выходных концов усилителя, что позволяет иметь односторонний выход прц компановке многих усилителей в блок.5 Влияние скоса осц ацизотропиц исключается, ввиду встречного действия эд.с, обоих половин витка, обусловленных скосом,На чертеже показан предложенный усилитель.10 Он содержит анизотропную ццлипдрич"- скую пленку 1, обмотку 2 импульсного подмагнцчцеацця, входной и выходной виток 3.При снятии импульсного поля вектор намагниченности стремится позсрнуться к лег кой осц намагничивания. Направление вращения задается небольшим входным сигналом, поступающим в виток 3. Виток 3 служит одновременно для съема выходного сигнала, получаемого при падении вектора...

Номер патента: 204380

Опубликовано: 01.01.1967

Авторы: Гусев, Корелов, Ланцман, Лесков, Розенблюм, Фролов

МПК: H03F 9/00

Метки: двухканальный, магнйтотранзисторньш, операционный, усилитель

...следующим образом.10 При отсутствии сигнала на входе усилителяна обоих выходах магнитного каскада имеется начальное напряжение, которое определяет работу транзисторов промежуточного каскада в режиме класса АВ. При этом в сбалансиро ванной схеме выходное напряжение усилителя равно нулю. При поступлении сигнала на вход усилителя в одном из каналов сигнал увеличивается, а в другом уменьшается, что вызывает появление сигнала на выходе уси лителя.Поскольку нагрузочные сопротивления выходов магнитного каскада шунтированы входными цепями транзисторных каскадов, сопротивления которых не остаются постоянными 25 при изменениях входного сигнала, происходиизменение коэффициента усиления магнитного каскада, охваченного внешней положительной...

Номер патента: 205078

Опубликовано: 01.01.1967

Авторы: Артемов, Астахов, Всесоюзнь, Серговйнцев, Степанов

МПК: H03F 9/00

Метки: передаваемых, сигналов, телемеханики, трубопровод—земля, усилитель, цепи, электрических

...к вхо выход которого лючеп к участому между дву И. 15 Это позволяет усиливать сигналы телемеханики, передаваемыс по цепи трубопровод - земля, без изменения конструкции трубопровода,На с 1)тежс изображепО предложенное устройство. 2Опо содсрж 11 Т два тороидальных разборнх магаитьых ссрдсп 1 ка 1 и 2 с оомотками, через которые проходит труба 3 трубопровода. Обмотки сердечников соединены последовательно и подключены ко входу полосового 2 фильтра 1. К выходу фильтра подключен усилитель мощности 5. Выход последнего подключен к земле и участку 6 трубопровода, ра 1 сположсппоз 1 у ъ 1 сжду двуля тороидалы 1 ы ми сердечниками. 3 сдмст изоорстени 1 Усплп ха 1 ники, земля, с ых маг на труб целью у струкци вода, ра телеме 1 РОВОД -...

Номер патента: 205080

Опубликовано: 01.01.1967

Автор: Алфеев

МПК: H03F 19/00, H03F 7/04, H04B 1/16 ...

Метки: радиоприемное, сеч

...возможности подключения смесителя при одновременной работе усилителя в двух режимах: на отражение и на проход с преобразованием частоты, Напряжение смещения на диод подается с противоположного плеча циркулятора по центральному проводнику через коаксиальную нагрузку 22 с емкостным контактом по внешней оболочке, а в тракте накачки усилителя установлен двухконтурный фильтр 23, одна из резонансных диафрагм которого содержит полупроводниковый переход - аттенюатор, находящийся под воздействием внешнего напрякения. Разделение стволов приема осущесгвлено вне криостата в полосе частот, пропускаемых охлажденным блоком, а режекторные фильтры 24 с подключенным к облучателю антенны 25 тройником, обеспечивающие дополнительную развязку приемника от...

Номер патента: 205888

Опубликовано: 01.01.1967

Авторы: Зыков, Михайлов

МПК: H02H 9/04, H03F 3/04

Метки: выходной, каскад, усилительный

...подключены соответственно к отрицательному полюсу источника коллектор- ного напряжения и сопротивлению нагрузки. Такое включение защищает транзистор от перегрузок по току и повышает надежность схемы. 15Принципиальная электрическая схема описываемого выходного каскада изображена на чертеже.В рабочем режиме ток, проходящий через транзисторы 1 и 2, не превышает предельно 2 допустимого, В этом режиме сумма напряжений на туннельных диодах 3 и 4 и напряжения между базой и эмиттером транзисторов меньше напряжения стабилизации диодов б и б,Если ток превышаетвеличину, то туннельнынапряжение на нем скасумма напряжения на тпряжения между базойнапряжение стабилизапочти весь ток будет плитроп, а ток через травеличины, равной миннельного диода....

Номер патента: 206163

Опубликовано: 01.01.1967

Авторы: Варшавский, Иванов, Цейтлин

МПК: H03F 1/00, H05K 10/00

Метки: 206163

...типа элементы ися тем, что,полнения опх каналов, ис иены соотве тока, р-п-р, и пи- повыи вы- входс баилитель и-р-и и источни с целью ераций точники тственно рнсоединением заявкиЛинеиные маизвестны.Предлагаемый усилитель тока отличается тем, что источники входных сигналов соединены соответственно с базами каждой пары транзисторов типа гг-р-п и с одним из входов пороговых элементов, коллекторы указанных транзисторов соединены между собой, с положительным полюсом первого источника питания и через сопротивление с выходом усилителя, а эмиттеры каждой пары указанных транзисторов соединены между собой, с базами транзисторов типа р-и-р и через сопротивления с отрицательным полюсом второго источника питания, к которому подсоединены также...

Номер патента: 206645

Опубликовано: 01.01.1968

Авторы: Институт, Подойников, Телемеханики, Чернышев

МПК: H03F 1/30, H03F 3/38

Метки: постоянного, усилитель

...канале МДМ б осуществлено двойное преобразование сигнала. Сначала с помощью низкочастотного контактного модулятора 7 сигнал преобразуется в напряжение низкой частоты, затем с помощью высокочастотного модулятора 8 - в напряжение высокой частоты. Усиление производится с помощью усилителя высокой частоты - 9. Затем производится обратное преобразование с помощью высокочастотного демодулятора 10 и низкочастотного - 11.Высокочастотный усилитель 9 охвачен отрицательной обратной связью через инерционный фильтр, образованный резисторами 12, 1 З и конденсатором 14, для стабилизации его по постоянному току.Сигнал с выхода низкочастотного МДМ б через фильтр (резистор 15, конденсатор 1 б) поступает на вход второго усилителя 17 с высокочастотным...

Номер патента: 207256

Опубликовано: 01.01.1968

Авторы: Шварц, Эткин

МПК: H03F 3/12

Метки: стабилизации, туннельнб1хдиодах, усилителей

...в усилитель и на рабочей частоте.Предлагаемый способ отличается от известных введением кроме широкополосной нагрузки узкополосного элемента (в частности, четвертьволнового шлейфа), настроенного на частоту сигнала и обеспечивающего большое усиление на этой частоте.Туннельный диод помещается в волноводе уменьшенного сечения и включается в разрыв внутреннего проводника коаксиально-волноводного перехода зондового типа. В качестве заграждающего фильтра используется четвертьволновый дроссель, осуществляющий короткое замыкание в коаксиальной линии на частоте сигнала, За дрос коаксиальная поглощающ следует сосредоточенное а ние той же величины, сог 5 низких частотах и служащения на диод елем располагается ая нагрузка, за ней ктивное...

Номер патента: 207988

Опубликовано: 01.01.1968

Автор: Качко

МПК: H03F 1/30, H03F 3/26

Метки: дифференциальный, усилитель

...2, подбираемый для конкретных вариантов усилителей с определенной величиной температурного коэффициента напряжения. Включение стабилитрона позволяет при прочих равных усло виях значительно увеличить результирующийкоэффициент усиления по току в контуре токостабилизирующей отрицательной обратной связи. Благодаря увеличению результирующего коэффициента усиления снижается времен ная составляющая дрейфа и уменьшается чувствительность схемы к изменению параметров транзисторов и величин пассивных элементов обоих усилительных каскадов.Стабилитрон подбирается либо для полной 25 компенсации температурных изменений напряжения перехода база - эмиттср регулирующего транзистора (в схемах двухкаскадных усилителей), либо для компенсации составляющей...
