Номер патента: 138969

Автор: Лейхтер

ZIP архив

Текст

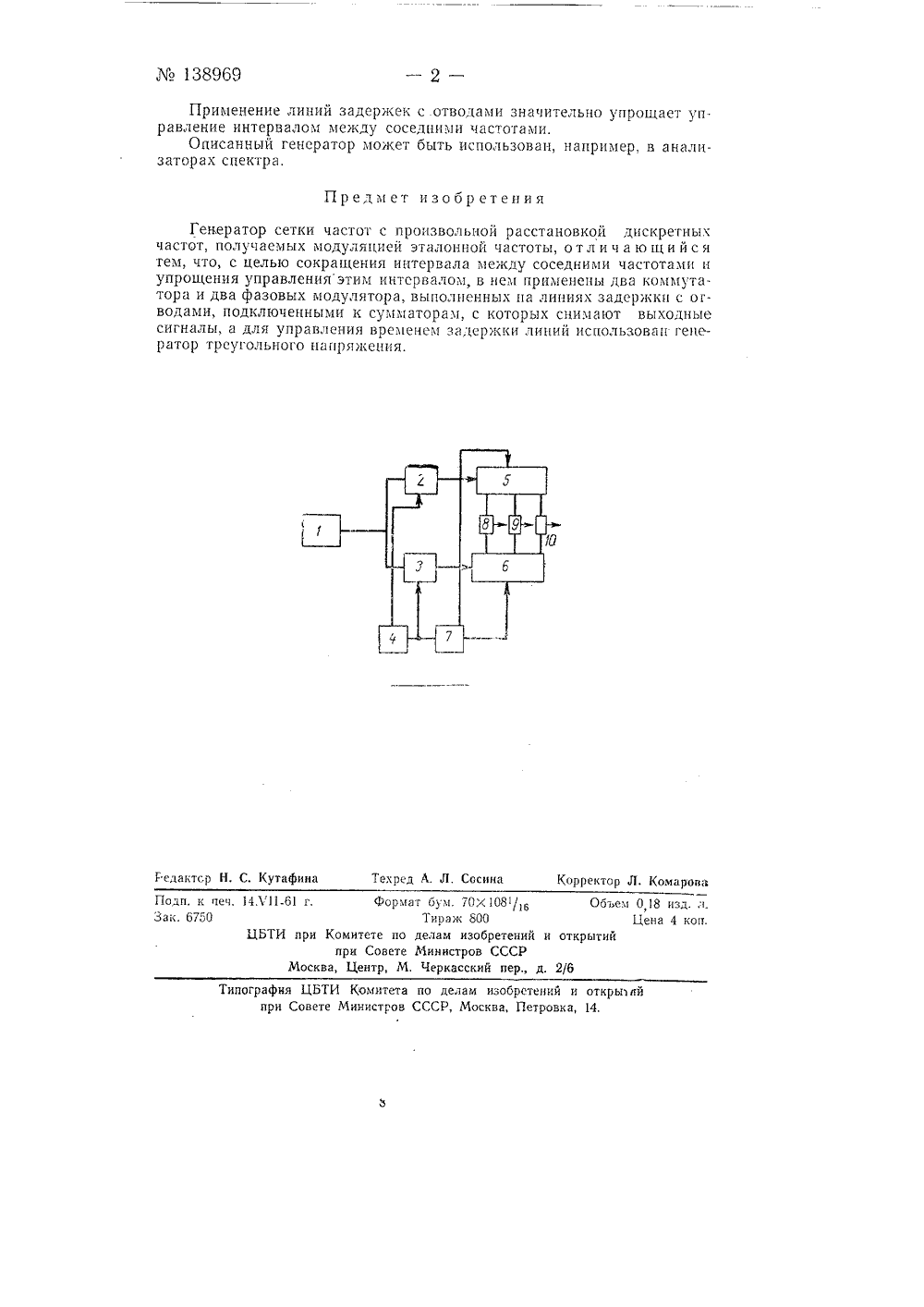

ПИСАНИЕ ИЗОБК АВТОРСКОМУ СВИЛ ЕНИ ЬСТВ одппсная группи Л 3 89. Леихтер ЕНЕРАТОР СЕТКИ ЧА г, за67 БЗЗ/26 в Комитет по делам изобретений 1 иытий при Совете 11 ипистров СССР аявлеио 8 августа 1660 Опубликовано в Бюллетене изобрстенш 112 за 196 Известны генераторы сетки частот, в которых дискретные частоты получают посредством модуляции эталонной частоты, Недостаток подобных генераторов состоит в том, что в них затруднительно получить густую сетку частот с малым интервалом между соседними частотами,В предлагаемом генераторе, применяя линии задержки с большим числом отводов, можно получить весьма густую сетку частот с весьма малым интервалом между соседними частотами. Для управления временем задержки, а следовательно, для управления интервалом между соседними частотами используется генератор треугольного напряжения,Скелетная схема генератора сетки частот приведена на чертеже.Синусоидальное напряжение основной частоты от генератора 1 подают на модуляторы 2 и 8. Модуляторы преобразуют синусоидальное напряжение в импульсы эталонной частоты, длительность которых со. ставляет половину периода модулирующих посылок. Модулирующие посылки формируются генератором 4 импульсов и подаются на модуляторы 2 и 8 в противофазе, Поэтому в момент времени, когда на выходе модул- тора 2 действует импульс основной частоты, на выходе модулятора 8 сигнал отсутствует и наоборот. Выходы модуляторов 2 и 8 соединены с входами линий 5 и б задержек. Время задержки этих линий может изменяться под действием напряжения пилообразной (треугольной) формы, которое вырабатывается генератором 7. Нарастающий фронт пилообразного напряжения, который управляет временем задержки линии 5 или б, совмещен со временем поступления на эти линии сигналов с выхода модуляторов 2 или 8. С этой целью напряжения от генератора 7 па входы линий б и б задержек подают в противофазе. Отводы от линий задержек подключены к сумматорам 8, 9, 10 и т, д. На выходе каждого сумматора возникает синусоидальное напряжение. При этом частотный сдвиг этих напряжений тем больше, чем больше время задержки линий б и б до соответствующего отвода к сумматору.138969 Применение линий задержек с отводами значительно упрощает управление интервалом между соседними частотами,Описанный генератор может быть использован, например, в анализаторах спектра. Предмет изо бр етени я Г едактср Н. С. Кутафина Текред А. Л. Сссина Корректор Л. Комарова ат бум. 70 Х 1081/,вТираж 800 делам изобретений Министров СССР . Черкасский пер.,14 Л 11-61 г. Фор Поди. к пе Зак, 6750 ъем 0,18 изд.: Цена 4 коп ЦБТИ при Комитете п при Совет Москва, Центр, Ми открыти 2 Типографии ЦБТИ Комитета по делам изобретений и откры 1 лй при Совете Министров СССР, Москва, Петровка, 14.Генератор сетки частот с произвольной расстановкой дискретных частот, получаемых модуляцией эталонной частоты, о т л и ч а ю щ и й с я тем, что, с целью сокращения интервала между соседними частотами и упрощения управления этим интервалом, в нем применены два коммутатора и два фазовых модулятора, выполненных па линиях задержки с отводами, подключенными к сумматорам, с которых снимают выходные сигналы, а для управления временем задержки линий использован генератор треугольного напряжения.

Смотреть

Заявка

675933, 08.08.1960

Лейхтер Л. Е

МПК / Метки

МПК: H03B 21/02

Метки: генератор, сетки, частот

Опубликовано: 01.01.1961
