Гроль
N-разрядный параллельный сумматор
Номер патента: 1833865
Опубликовано: 15.08.1993
Авторы: Гроль, Петлин, Романкевич
МПК: G06F 11/26, G06F 7/50
Метки: n-разрядный, параллельный, сумматор
...с выходов 2 соответствующих сумматоров 1 группы. На входы б параллельного сумматора поступают И-разрядные (Й = гп к) двоичные операнды, а на выходах 8 формируется й-разрядная сумма (на выходе 2 последнего сумматора 1 группы формируется сигнал переноса). Выходы 5 И-разрядного параллель- нага сумматора не используются как информационные.В тестовом режиме на входы 4, б и 7 й-разрядного параллельного сумматора поступают стимулирующие воздействия с выходов генератора псевдослучайных последовательностей, а выходы 5, 8 и 2 под. ключаются к входам многоканального сигнатурного анализатора. В результате при проведении псевдослучайного тестирования проверка Й-разрядного параллельного сумматора сводится к параллельной и независимой проверке...
Тестопригодный цифровой автомат
Номер патента: 1829036
Опубликовано: 23.07.1993
Авторы: Гроль, Петлин, Романкевич
МПК: G06F 11/00
Метки: автомат, тестопригодный, цифровой
...соединенных последовательно. Прямые выходы триггеров являются выходами генератора. Входы 6.1 и 6.2 проверяемого автомата подсоединены к первому и четвертому выходам шестиразрядного генератора псевдослучайных чисел 13, а вход 12 - к шестому выходу генератора 13,В таблице представлена процедура тестирования цифрового автомата в течение 7 тактов функционирования генератооа псевдослучайных чисел. Генератор устанавливается в исходное состояние 111111 одновременно с тестируемым автоматом (код 10 на первых выходах триггеров 1.1 и 1.2 принят в качестве кода начального состояния элементов памяти рассматриваемого автомата в системном режиме. При появлении на входе 11 автомата очередного тактового импульса код 10 с выходов триггеров 1...
Устройство для контроля цифровых объектов
Номер патента: 1691841
Опубликовано: 15.11.1991
Авторы: Гроль, Камшилин, Котов, Недосеков, Носков, Романкевич
МПК: G06F 11/25
...к С-входам регистра 4. Следовательно, с приходом сигнала выхода распределителя 8 на стробирующий вход дешифратора 3 состояние выхода блока 5 записывается соответствующий выбоанному номеру контакта разряд регистра 4. Блок5 может формировать единичные и нулевые сигналы различной вероятности.Сигнал с первого выхода распределителя 8 поступает также на синхровход генератора 13, формируя в каждом такте контроля новый псевдослучайный набор, разряды которого используются для подачи в объект через соответствующие мультиплексоры 28 блока 9 коммутации равновероятных испытательных сигналов в непрерывном режиме (т.е. в каждом такте контроля, так кэк//содержимое второго регистра 6 в течение всего периода проверки остается неизменным).Третий вид...
Генератор псевдослучайных чисел
Номер патента: 1691839
Опубликовано: 15.11.1991
Авторы: Гроль, Карачун, Лупанова, Петлин, Романкевич
МПК: G06F 7/58
Метки: генератор, псевдослучайных«, чисел
...на выходах последнего возникает двоичный М- разрядный код, причем временной сдвиг между импульсами, поступающими с выходов 17 и 18 блока 7 управления, выбирается иэ условия установления уровня потенциа 40 лов на выходах задающего генератора псевдослучайных последовательностей.Функциональным назначением счетчика 15 является реакция на появление на )-м выходе задающего генератора подряд(И) нулевых потенциалов. С появлением на )-м выходе задающего генератора (й) подряд идущих нулей на выходе 16 счетчика 15 возникает импульс заема, который поступает на соответствующий вход блока управления 50 55 7. В результате очередной импульс с выхода 17 блока управления 7 блокируется и этот же нуль с )-го выхода задающего генератора повторно...
Устройство для коммутации сообщений
Номер патента: 1529235
Опубликовано: 15.12.1989
Авторы: Вьюн, Гроль, Динович, Коц, Растегаев, Сахаров
МПК: G06F 13/00
Метки: коммутации, сообщений
...ранга поступившего во входной накопитель сообщения, По сигналам постуйающим вблок 4 с блока 5 микропрограммного управления по выходу 25 на комбинационный сумматор 50, происходит сравнение кодов рангов, результат которогоможет иметь два значения: В й А, А 6 В,код результата сравнения записывается в регистр 51 результата и с выхода26 поступает на регистр 40 адреса мик рокоманд, При первом состоянии результата сравнения в выходной порт выдается сообщение ранга А, при втором - сообщение ранга В, в зависимости от результата сравнения кодограммвыдача осуществляется либо из блокавходного накопителя по выходу 27 через коммутатор 47 второго операнда,комбинационный сумматор 50 ( слово проходит беэ преобразования) и с выходарегистра 51 результата...
Генератор псевдослучайных двоичных последовательностей
Номер патента: 1499444
Опубликовано: 07.08.1989
Авторы: Гроль, Динович, Карачун, Михно, Растегаев, Романкевич, Сахаров
МПК: H03K 3/84
Метки: генератор, двоичных, последовательностей, псевдослучайных«
...поступает навхоц коммутатора 11.При поступлении с соответствующейгруппы выхоцов генератора 2 псевдослучайных чисел на входы соответствующего элемента И 9 ш-разрядногопсевдослучайного кода, на выходеэтого элемента И 9 устанавливаетсясигнал логической "1", если на всехего входах присутствует уровень ло-.гической "1", или устанавливаетсяуровень логического "0", если хотябы на одном из входов этого элементаИ 9 присутствует уровень логического 0: Ицформация с выхода этогоэлемента И 9 поступает на второйвход соответствующего коммутатора11. На первый вход соответствующегоэлемента И 8, объединенный с однимиз входов соответствующего ш-входового элемента И 9, поступает псевдослучайный двоичный код, который управляет прохождением сигналов с...
Генератор псевдослучайных последовательностей
Номер патента: 1465955
Опубликовано: 15.03.1989
Авторы: Гроль, Карачун, Лупанова, Ништ, Романкевич
МПК: H03K 3/84
Метки: генератор, последовательностей, псевдослучайных«
...а также блок 1 управления, который обеспечивает загрузку в блок 7 памяти содержимого блока 23 памяти (фиг.2), который адресуется сигналами с выхода первого счетчика 3 импульсов, По окончании загрузки блока 7 памяти первый счетчик 3 импульсов своим сигналом переполнения переводит блок 1 управления в состояние готовности к управлению формированием генератором псевдослучайных последовательностей. Подачей сигнала35 на вход управления блока 1 управления обеспечивается выдача последним сигналов на входы синхронизации первого 6 и второго 8 регистров. С третьего выхода блока 1 управления на вход управления второго коммутатора 10 поступает сигнал, обеспечивающий коммутацию выходов второго регистра 8 на информационные входы блока 7...
Генератор испытательных кодов
Номер патента: 1405058
Опубликовано: 23.06.1988
Авторы: Гроль, Карачун, Лупанова, Петлин, Романкевич
МПК: G06F 11/26
Метки: генератор, испытательных, кодов
...фиг.2, режим генерации осуществляется следующим Образом,Сигнал Пуск, поступающий на вход3 блока 1 управления с пульта оператора и соответствующий тактовому сигналу первой синхросерии сигналов свыхода 30 генератора 29 импульсов,устанавливает триггер 38 в единичноесостояние. Тем самым открывается элемент И 31 и разрешается прохождениесинхросигналов с выхода 30 генератора 29 импульсов на выход 11 элемента И 31. Одновременно единичный сиг -нал с выхода триггера 38, пройдя через элемент ИЛИ 39, открывает эле 05058 6мент И - 1 ГЕ 35 и разрешает прохождениескнхроскгналов с выхода 33 генератора 29 импульсов (на выходе 9 элемента И-НЕ 35 Формируется нулевой сигнал 5записи).Кроме того, единичное состояниетриггера 38 сопровождается...

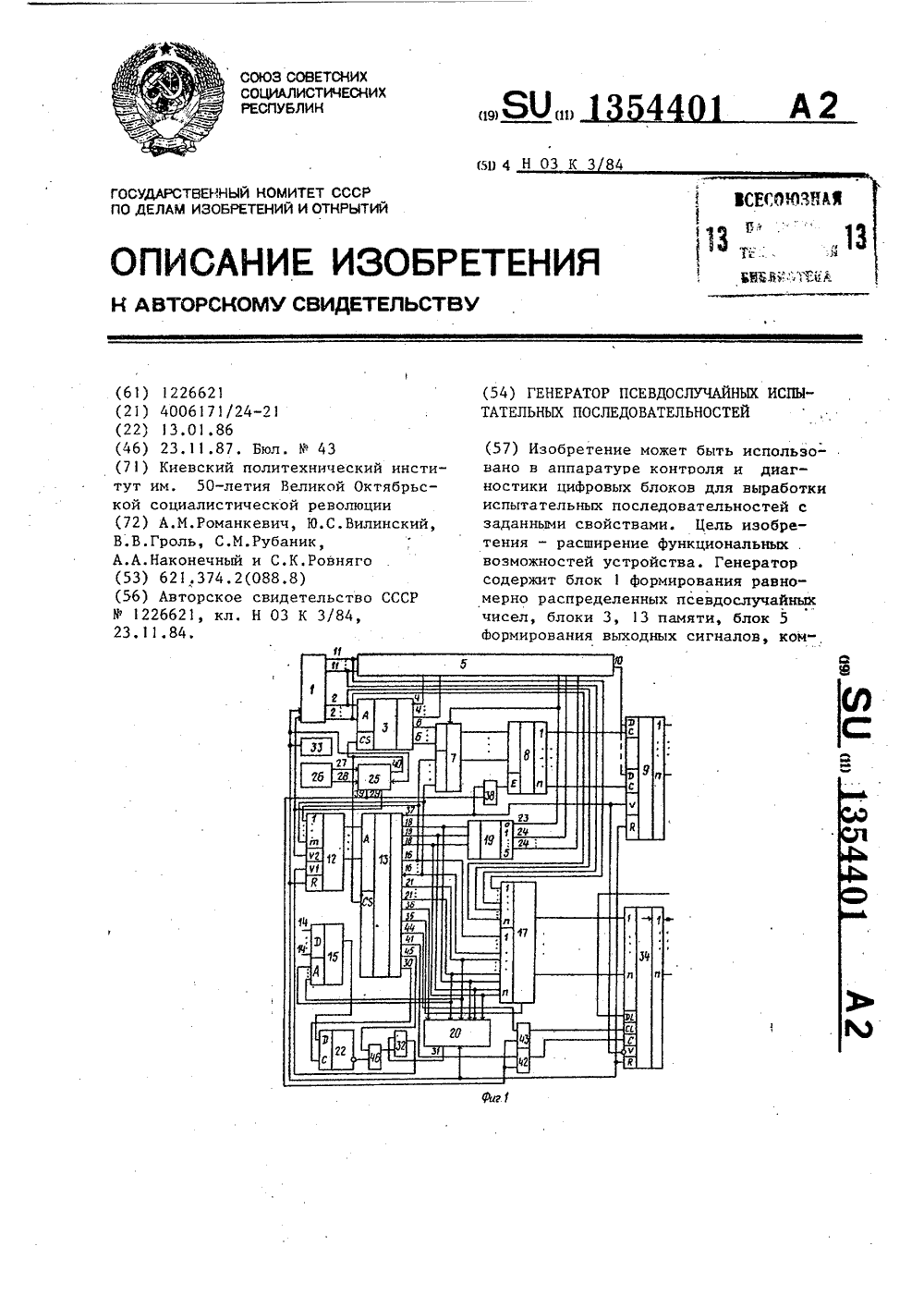

Генератор псевдослучайных испытательных последовательностей
Номер патента: 1354401
Опубликовано: 23.11.1987
Авторы: Вилинский, Гроль, Наконечный, Равняго, Романкевич, Рубаник
МПК: H03K 3/84
Метки: генератор, испытательных, последовательностей, псевдослучайных«
...часть разрядов слова для блока формирования циклов 20 или состав-лять третью часть разрядов детерминированного слова при выдаче его из блока 13 памяти на выходной регистр 34.Блок 33 представляет собой стандартный генератор одиночных импульсов синхронизированной с генератором 26 тактовых импульсов (связь не показана). 1 а выходах генератора псевдослучайных испытательных последовательностей можно получить сигналы следующих типов: 0 - на заданном выходе генератора появляется сигнал логического нуля; "1" - на заданном выходе генератора появляется сигнал логической единицы; разряд псевдоциклического кода - только на одном выходе генератора происходит изменение значения сигнала, причем единичное значение сигнала устанавливается с заданной...
Устройство для контроля логических блоков
Номер патента: 1352624
Опубликовано: 15.11.1987
Авторы: Вилинский, Гроль, Журбенко, Иванов, Карачун, Романкевич, Старовойт
МПК: G06F 11/30
Метки: блоков, логических
...также подачу по заранее определенным контактам детерминированной испытательной последовательности.но существенно только при поступлении тактового сигнала, стробирующего занесение информации с "парафазных" входных контактов в объект контроля,Введение режима парафазности обеспечивает возможность проверки блоков, содержащих, например, тактируемые КБ-триггеры, для которых наличие одинаковых сигналов на К и Б-входах в момент снятия тактового сигнала приводит к неопределенному сосостоянию выхода триггера.Отработка режима парафазности происходит в два цикла. В первом цик. ле режима совпадения единичного признака псевдослучайности (ПС=1) по второму выходу блока 11 памяти и признака парафазности (ПФ = 1) по второму выходу блока 3 памяти приво....
Генератор испытательных кодов
Номер патента: 1322275
Опубликовано: 07.07.1987
Авторы: Гроль, Карачун, Лупанова, Ништ, Романкевич
Метки: генератор, испытательных, кодов
...занесением содержимого регистра 16 в ячейку блока 12 оперативной памяти 12 по адресу, установленному в предыдущем такте. После этого осуществляется увеличение содержимого счетчика 5 адреса по +1В режиме загрузки блок 1 управления работает следующим образом.При заполнении блока 14 регистров сдвига по сигналу исходной установки триггер 29 устанавливается в единичное состояние, поддерживая единичный сигнал на выходе 17 блока 1 управления, и открывает элемент И 28, разрешая прохождение синхросигнала с выхода 25 генератора 18 тактовых импульсов на выход 9 блокауправления. По сигналу Исходная установка" триггеры 32 и 30 устанавливаются в нулевое состояние, По синхросигналу с выхода 23 генератора 18 тактовых импульсов (при наличии...
Генератор псевдослучайных испытательных последовательностей
Номер патента: 1226621
Опубликовано: 23.04.1986
Авторы: Вилинский, Гроль, Иванов, Карачун, Коваленко, Самофалов
МПК: H03K 3/84
Метки: генератор, испытательных, последовательностей, псевдослучайных«
...выходы блока 2 памяти к входам дешифратора 5 и код номера выхода поступает на входы дешифратора 5, При этом на тактовом входе соответствующего разряда выходного регистра 6 появляется сигнал логической единицы и этот разряд изменяет свое состояние в соответствии с сигналом, поступившим иэ блока 3 формирования выходных сигналов,Если код признака с дешифратора 9определяет, что должен быть сформи" рован сигнал, при котором только на одном выходе генератора происходит изменение значения сигнала, причем единичное значение сигнала устанавливается с заданной вероятностью, то сигнал с выхода дешифратора 9, соединенного с входом коммутатора 4, отклю чает сигналы с первой группы выходов блока 8 памяти иподключает сигналыс первой группывыходов...
Устройство для сопряжения вычислительных машин
Номер патента: 1130855
Опубликовано: 23.12.1984
Авторы: Вьюн, Гроль, Зубец, Козырь, Масол, Растегаев, Сахаров
МПК: G06F 3/04
Метки: вычислительных, машин, сопряжения
...случая четырех направленийкоммутации, на фиг. 4 - функциональная схема блока приоритетов.Устройство содержит. блок 1 коммутации, группу интерфейсных блоков2-5, блок 6 управления приоритетами,шины 7-10 передачи, шины 11-14 приема, шины 15-18 запросов, линии19-22 управления, выходы 23 блокауправления приоритетами.Блок 6 управления приоритетамисодержит коммутатор 24 и регистр25 приоритетов,1130855 10 15 20 30 45 50 55 Сигнал с выхода элемента ИЛИ 46 блока 27 подключает шины 10 переда" чи ЗВМ, имеющей наивысший приоритет, 1 через коммутатор 31, шины 12 и инБлок 1 коммутации содержит блоки 26-29 приоритетов, коммутаторы 30-33.Блоки приоритетов содержат регистры 34 входа, элементы ИЛИ 35-46 и И 47-58.Блок 1 коммутации связан с груп-, пой...
Генератор псевдослучайных чисел
Номер патента: 935951
Опубликовано: 15.06.1982
Авторы: Гроль, Романкевич
МПК: G06F 7/58
Метки: генератор, псевдослучайных«, чисел
...3 равен 2 (или 8для рассматриваемого примера),Допустим, схема (фиг, 2) при отсутствии отказа формирует следующую псевдослучайную последовательность,Т ТТ Т Ттакта Т Т Т Т Т Т6 5 4 ф Ф Ь0 0 1 1 0 4+8 О 1 1 0 1 1+3 1 0 0 1 1 1 +10 0 1 0 1 0 0 +11 О 1 1 1 1 1 1+5 0 0 1 1 1 0 1+12 1 0 0 0 0 0 0 0 1 0 0 1 1+13 1 1 0 0 0 0 1 0 1 1 0 1 +14 1 1 1 0 0 0 1+6 1+7,Допустим также, что начиная с (1+1)- Тогда на ( +1)-ом, ( 1+2)-ом, ( +3)- го такта выполняется цикл "Запись (т. е, ом( 1+8)-ом тактах состояния Т на 4 м такте - несовпадение считывае- записывается в ЗУ мого ю ЗУ разряда и состояния Тд). гоТакты циклаЗапись" 1+8+1 1+2 +3 +4 1+5 + 6 1+ 7 Состоя ниесчетчика 3 000 001 010 011 100 101 110 111 Состояние Т 0 11 0 0 1 1 1 После этого ( т. е,...
Контролируемое арифметическое устройство
Номер патента: 792250
Опубликовано: 30.12.1980
Авторы: Гроль, Романкевич, Руккас
МПК: G06F 11/22
Метки: арифметическое, контролируемое
...ихарифметической суммы и кода поразрядного логического произведенияэтих же операндов. Отсюда следует,что каждый рабочий цикл пограммирования двух операндов происходит за дватакта.С л о ж е н и е. Операнды по шинам 5 и 6 записываются в регистры1 и 2. На выходе блока 7 формируется поразрядная логическая Чуммавходных кодов, которая записываетсяв блок 9. На выходе блока 8 формируется инверсия поразрядного логического произведения операндов, нов регистр 1 она не записывается. Свыхода сумматора 4 сумма операндовзаносится в регистр 3. После занесения информации в регистр 3 и блок9 осуществляется второй такт рабо.чего цикла,В ы ч и т а н и е. В этом такте врегистр 1 заносится инверсия поразрядного логического произведения операндов. Для этого...
Устройство для определения количества едениц в двоичном числе
Номер патента: 716041
Опубликовано: 15.02.1980
Авторы: Гроль, Плосконосова, Романкевич
МПК: G06F 11/10
Метки: двоичном, едениц, количества, числе
...состоянии все трйггеры исчетчик находятся в нулевом состоянии.На входы 6 и 7 подаются прямой и инверсный сигналы от соответствующихразрядов двоичного числа.При поступлении .на вход 8 управляющего сигнала происходит либо подготовкатриггера 5 первого разряда к переходув единичное состояние (через элемент ЗОИ 2, если на входе 6 единичный сигнал),либо передача управляющего сигнала наэлементы И 2 и 3 второго разряда (через элемент ИЛИ 4, если единичный сиг- ." "нал на входе 7), Распространение управляющего сигнала прекращается на первом .разряде, имеющем на входе 6 единичныйсигнал, причем триггер 5 этого разрядаподготовлен к тому, чтобы по.сигналу насинхронизирующемвходе переключиться 40в единичное состояние, .При поступлении тактового...
Генератор равномерно распределенных псевдослучайных чисел
Номер патента: 674007
Опубликовано: 15.07.1979
Авторы: Гроль, Романкевич
МПК: G06F 1/02
Метки: генератор, псевдослучайных«, равномерно, распределенных, чисел
...сигналов на их входах) находиться в одних к тех же (единичных или нулевых) состояниях, При этом произойдет уменьшение периода генерируемых чисел но сравнению с величиной (2 -1). . Новый период будет равен 2" тактов ( =0 1,2 3 .), величина ощидолаеъ" са из соотношейия, 2 М:, 2 . где 1 - количество триггеров со счетным входом в регистре сдвига 1. Прн появлении многократных ошибок в этом регистре (или же в мвисимоти от числа, хранящегося в регистре в момент возникновения отказа) нервод левой последователь ности может быть меньше чем 2 такК тов,однако величина 2 будет кратна этому новому периоду.Таким образом, если коэффициент де-;ления частоты 4 выбран (установлен)Кравным 2 (т.е. на выход делителя 4 проходит каждый 2 -й тактовый импульс с...
Устройство для формирования остатка по модулю три
Номер патента: 613325
Опубликовано: 30.06.1978
Автор: Гроль
МПК: G06F 11/08
Метки: модулю, остатка, три, формирования
...состояние. Единичное состояние триггера 2 соответствует разрешению сдвига вправо содержимого регистра 1, а нулевое - влево.После того, как на информационном входе 8 установится значание принимаем гоаз,яор зряда, на вход 7 подается синхроимпульс,который в случае единичного значения разряда проходит через элемент И 8 и поступает на тактирующий вход 9 региспра 1. Взависимости от текущего состояния триггера 2 управления этот импульс вызывает сдвиг на один разряд влево или вправоединицы, записанной в регистре 1. Послеокончания действия синхроимпульса триггер 2 перебрасывается по счетному входу,подготавливая цепь сдвига регистра 1 кприходу следующего разряда принимаемогослова.Например, пусть на вход устройства подается код 0110, начиная со...
Устройство для проверки электрического монтажа
Номер патента: 443337
Опубликовано: 15.09.1974
Авторы: Гроль, Романкевич, Руккас, Толпанов
МПК: G01R 31/02
Метки: монтажа, проверки, электрического
...состояние второго младшего разряда регистра 5 четных номеров). В регистре 5 четных номеров будет записано число 4, От регистратора 1 гальванических связей поступит сигнал о наличии связи между контактами Й 1 и Й 4, по этому сигналу из блока 9 ввода в буферный регистр 10 вводится номер следующего контакта цепи (т. е. ЙЗ); так как это нечетный номер, то он через блок 8 анализа четности будет записан в регистр 4 нечетных номеров, Поступление сигнала от регистратора 1 гальванических связей будет свидетельствовать об отсутствии обрыва связи между контактами АЗ и й 4. Таким же образом проверяется наличие связей между всеми контактами данной цепи.При поступлении из блока 9 ввода номера контакта, отмеченного признаком конец цени (в данном...
