Герметизированный трансформатор

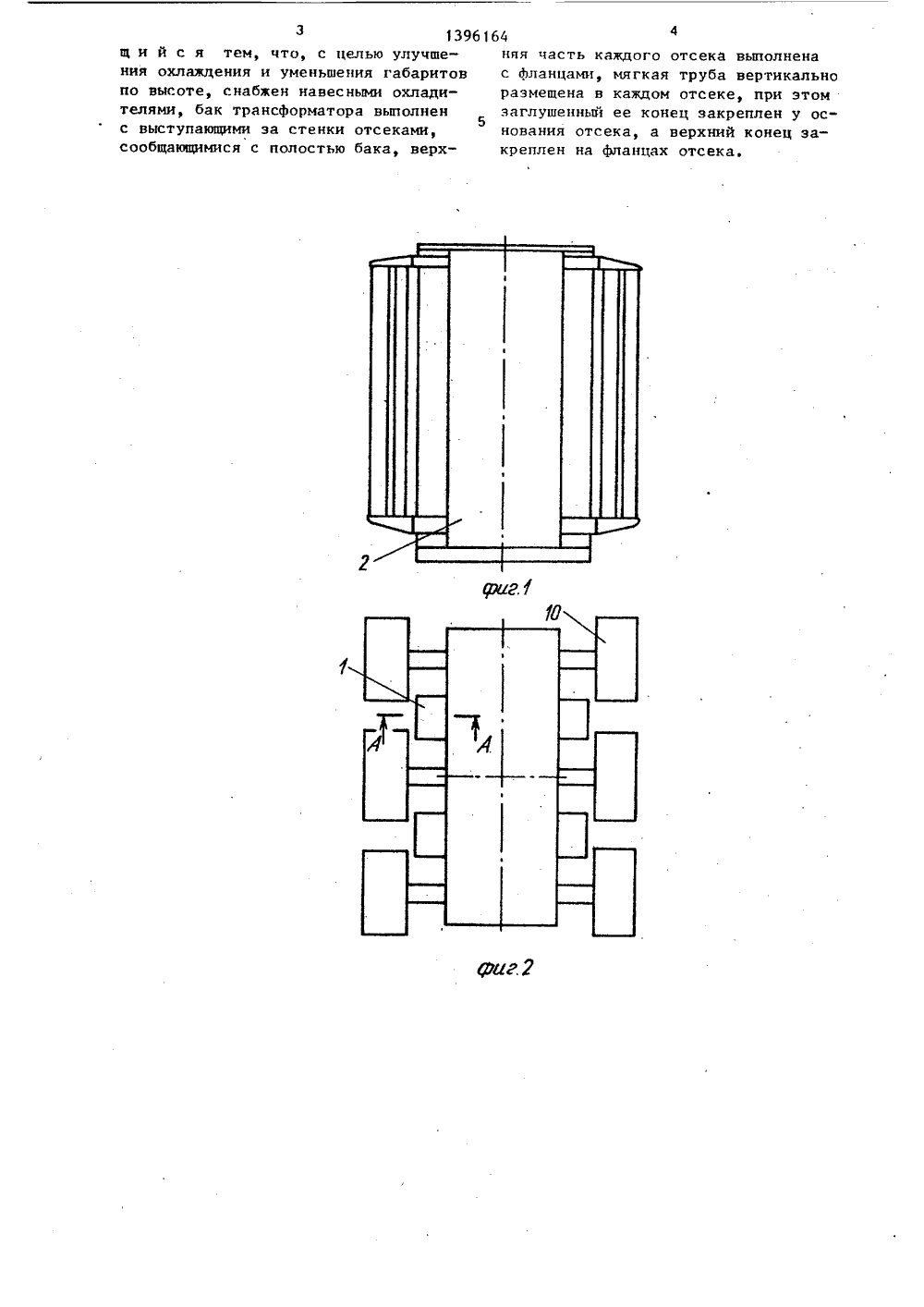

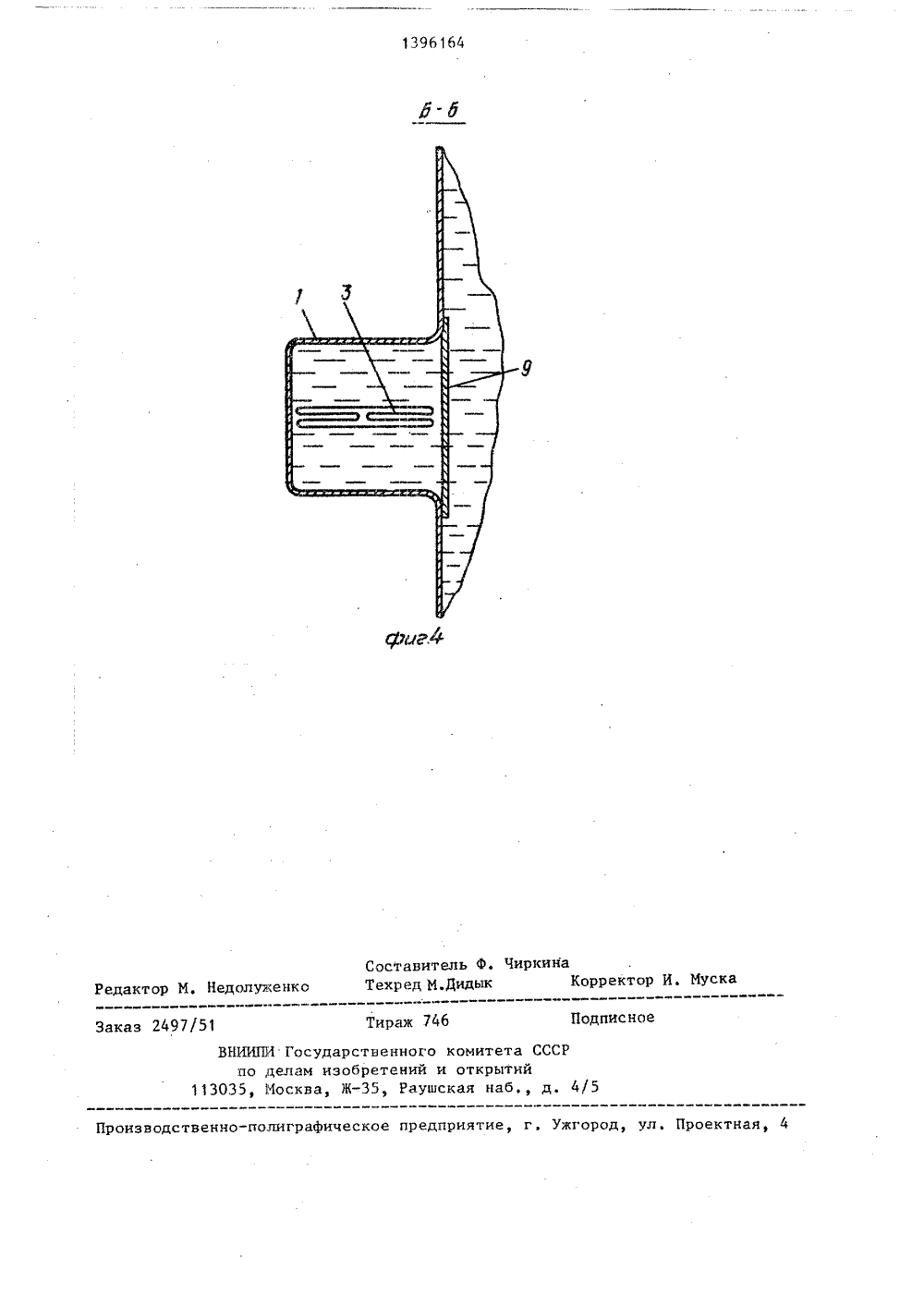

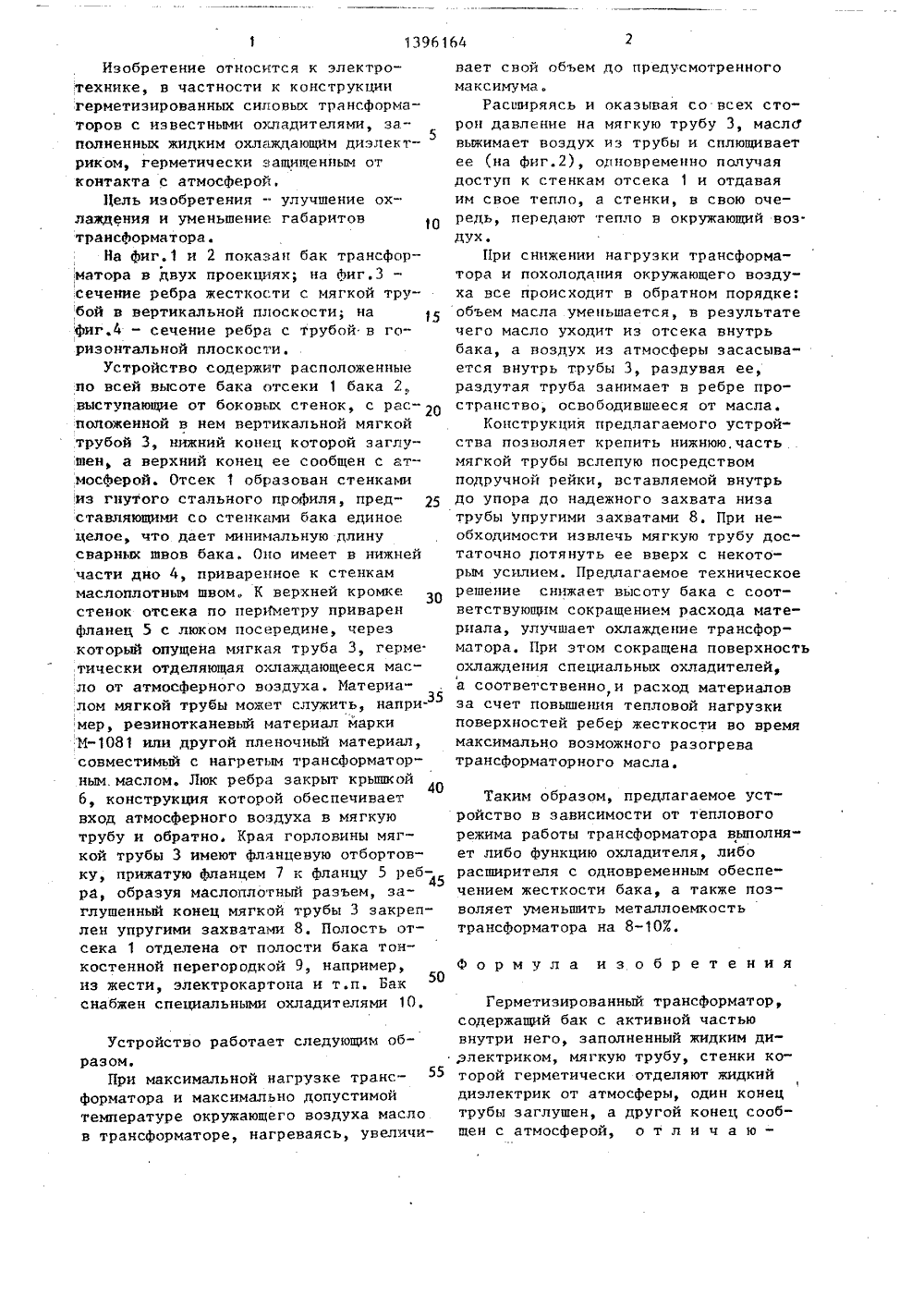

(50 4 Н 01 Р 27/14 ИЗОБРЕТЕНИИДЕТЕЛЬСТВУ АВТОРСКОМ ук -Произ- ектроа ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ(71) Специальное проектно-консторское и технологическое бюроводственного объединения "Укрэаппарат"(54) ГЕРИЕТИЗИРОВАННЬ И ТРАНСФОРМАТОР (57) Изобретение относится к области электротехники, в частности к конст 6 рукциям силовых трансформаторов. Целизобретения состоит в улучшении охлаждения, уменьшении габаритов по высоте, Устройство содержит вертикальные отсеки 1 бака, сообщающиеся с полостью бака, внутри каждого иэ которых размещена мягкая труба Э, выполняющая роль маслорасширителя, нижнийконец которой заглушен и закреплену основания 4 отсека 1, Верхний ееконец закреплен на фланцах 5 отсека1. Благодаря совмещению функций маслорасширителя и охладителя с одновременным обеспечением жесткости бакаобеспечивается улучшение охлаждения,уменьшение металлоемкости трансформатора. 4 ил.Изобретение относится к электротехнике, в частности к конструкциигерметизированных силовых трансформаторов с известными охладителями, за -5полненньм жидким охлаждающим диэлектриком, герметически защищенным отконтакта с атмосферой,Цель изобретения - улучшение охлаждения и уменьшение габаритов10трансформатора.На Фиг, 1 и 2 показан бак трансформатора в двух проекциях; на фиг,3 -сечение ребра жесткости с мягкой трубой в вертикальной плоскости; нафиг.4 - сечение ребра с трубой в горизонтальной плоскости,Устройство содержит расположенныепо всей высоте бака отсеки 1 бака 2выступающие от боковых стенок, с расположенной в нем вертикальной мягкойтрубой 3, нижний конец которой заглушен, а верхний конец ее сообщен с ат"мосферой. Отсек 1 образован стенкамииз гнутого стального профиля, представляющими со стенками бака единоецелое, что дает минимальную длинусварных швов бака. Оно имеет в нижнейчасти дно 4, приваренное к стенкаммаслоплотным швом. К верхней кромкестенок отсека по перИметру приваренфланец 5 с люком посередине, черезкоторый опущена мягкая труба 3, герме.тически отделяющая охлаждающееся масло от атмосферного воздуха. Материа.35лом мягкой трубы может служить, например, резинотканевый материал маркиМили другой пленочный материал,совместимый с нагретым трансформаторным.маслом. Люк ребра закрыт крьппкой6, конструкция которой обеспечиваетвход атмосферного воздуха в мягкуютрубу и обратно. Края горловины мягкой трубы 3 имеют фланцевую отбортовку, прижатую фланцем 7 к Фланцу 5 ребра, образуя маслоплотный разъем, заглушенный конец мягкой трубы 3 закреплен упругими захватами 8, Полость отсека 1 отделена от полости бака тонкостенной перегородкой 9, например,из жести, электрокартона и т.п. Бак50снабжен специальными охладителями 10,Устройство работает следующим образом.При максимальной нагрузке трансформатора и максимально допустимой температуре окружающего воздуха масло в трансформаторе, нагреваясь, увеличивает свой объем до предусмотренногомаксимума.Распгиряясь и оказывая со всех сторон давление на мягкую трубу 3, маслггвыжимает воздух иэ трубы и сплющиваетее (на фиг.2), одновременно получаядоступ к стенкам отсека 1 и отдаваяим свое тепло, а стенки, в свою очередь, передают тепло в окружающий воз.дух,При снижении нагрузки трансформатора и похолодания окружающего воздуха все происходит в обратном порядке:объем масла уменьшается, в результатечего масло уходит из отсека внутрьбака, а воздух из атмосферы засасывается внутрь трубы 3, раздувая ее,раздутая труба занимает в ребре пространство, освободившееся от масла.Конструкция предлагаемого устройства позволяет крепить нижнюю, часть .мягкой трубы вслепую посредствомподручной рейки, вставляемой внутрьдо упора до надежного захвата низатрубы упругими захватами 8, При необходимости извлечь мягкую трубу достаточно,потянуть ее вверх с некоторым усилием. Предлагаемое техническоерешение снижает высоту бака с соответствующим сокращением расхода материала, улучшает охлаждение трансформатора. 11 ри этом сокращена поверхностьохлаждения специальных охладителей,а соответственно,и расход материаловэа счет повьппения тепловой нагрузкиповерхностей ребер жесткости во времямаксимально возможного разогреватрансформаторного масла.Таким образом, предлагаемое устройство в зависимости от теплового режима работы трансформатора выполняет либо Функцию охладителя, либо расширителя с одновременным обеспечением жесткости бака, а также позволяет уменьшить металлоемкость трансформатора на 8-10 .Формула и з обретенияГерметизированный трансформатор, содержащий бак с активной частью внутри него, заполненный жидким диэлектриком мягкую трубу, стенки которой герметически отделяют жидкий диэлектрик от атмосферы, один конец трубы заглушен, а другой конец сообщен с атмосферой, о т л и ч а ю3 1396164щ и й с я тем, что, с целью улучше- няя часть каждого отсека выполнена ния охлаждения и уменьшения габаритов с фланцами, мягкая труба вертикально по высоте, снабжен навесными охлади- размещена в каждом отсеке, при этом телями бак трансформатора выполненУ5заглушенный ее конец закреплен у осс выступающими за стенки отсеками, нования отсека, а верхний конец засообщающимися с полостью бака, верх- креплен на фланцах отсека.139 б 164 орректор И. Иус Редактор М, Н енко Тираж 746 одписное Заказ 2497/5 л. Проектная изводственно-полиграфическое предприятие о ВНИИБЗРГосу по делам 13035, МоскваСоставитель Ф. Чирки Техред И,Дидык венного комитета СССРетений и открытий5, Раушская наб., д. 4/
