Гостев

Номер патента: 590235

Опубликовано: 30.01.1978

Авторы: Гостев, Фадеева, Чаплыгин

МПК: B66C 1/06

Метки: грузозахватное, труб

...16. Шестерни входят в постоянноезацепление с зубчатыми рейками 17, прикрепленными к торцовым поверхностям вертикальной стенки прямоугольных окон 18 подвижных в вертикальной плоскости кареток19.Внутренние ветви втулочно-роликовых цепей входят в постоянное зацепление с зубчатыми колодками 20, прикрепленными к нижним торцовым поверхностям подвижных кареток грузозахватного устройства,Устройство работает следующим образом,В исходном положении подхваты в сложенном виде находятся в габаритах поперечногосечения балки грузозахватного устройства(см, фиг, 4).В таком положении устройство опускают напачку неувязанных труб или сортового прокатарасположенного в специальных 13-образных карманах.Затем крановщик включает приводнуюстанцию,...

Номер патента: 588541

Опубликовано: 15.01.1978

Авторы: Гостев, Козырь, Рейхер

МПК: G06F 7/00

Метки: однородной, структуры, ячейка

...ячейки однородной структуры осуществляется следующим образом.В исходном состоянии на шины 9 - 12 настройки ячейки разрешающие потенциалы не поступают, в результате чего ключи 5 - 8 разомкнуты, а частотный триггер 18 находится в невозбужденном состоянии. На смеситель 15 с шины 2 опорных сигналов подается сигнал, частота которого соответствует логическому нулю, а на шину 1 опорных сигналов подается сигнал с частотой, соответствующей логической единице. 1-1 а шины 3 и 4 тактовых сигналов подаются соответственно тактирующие сигналы первого и второго тактов, а на шины 11 и 12 настройки подаются разрешающие потенциалы, ключи 7 и 8 открываются, и на частотный триггер 18 поступают тактовые сигналы с шины 3 или 4 тактовых...

Номер патента: 586081

Опубликовано: 30.12.1977

Авторы: Гостев, Матвеев, Чаплыгин

МПК: B66C 1/02

Метки: вакуумное, грузов, грузозахватное, формы, цилиндрической

...кольцами 10.Коромысло 2 состоит из двух швеллеров11, связанных между собой двумя вертикаль- О ными плитами. Сбоку и с торцов швеллеры11 закрыты листами. В коромысле 2 установлена полая цилиндрическая ось 12, снабженная с торца фланцами, предназначенными для крепления оси к торцовому листу коро мысла. В коромысле 2 на осях 12, снабженных отверстиями 13 для прохода воздуха, установлены захваты 3.В ве; хнпе полки внутренних швеллероввмонтирован трубопровод (не показан) с двумя к;,дтганамн б.В средней части внутреннего листа коромысла 2 предусмотрено отверстис, предназначенное для воздушного сообщения балки-рос ивера 1 с осями 12 и захватами 3,Операцил по захвату труб грузозахватным х строй:твом происходят в следующем порядке.Крановщик...

Номер патента: 585334

Опубликовано: 25.12.1977

Авторы: Голованов, Гостев

МПК: F16D 3/70

Метки: муфта, упругая

...шарниров повернуты в пространстве одна относительнодругой нв 90 . К полумуфте 1 привареныодве нвралддельдпде пластины 7 с отверстиями,которые жестко соединены с внутренним кольцом 5 одного из шарниров с помощью оси 8,всч,вляемой с натягом внутрь кольца 5имеющего продольный разрез, и одновременно - в ртверстия пластин 6, шайб 9 и гаек10. К корпусу 3 этого шарнира привареныс диаметрально противоположных сторон првллельные пластичы 11 с отверстиями дляобеспечения жесткого соединения с внутредьним кольцом 5 соседнего шарнира с помощью оси 8, шаиб 9 и гаек 10 аналогичносоединению пластин 7 с внутренним кольцом5 предыдущего шарнира. Корпус 3 второгошарнира жестко связан с ведомой полумуфтой2 пластинами 12 сваркой. В поддумуфте...

Номер патента: 581382

Опубликовано: 25.11.1977

Авторы: Гостев, Иваницкий

МПК: G01F 23/14

Метки: сред, сыпучих, уровнемер

...барабана 8, а пневматическая Фрикционяая муфта соединяет шестерню 11 с барабаном, под воздействием зубчатой рейки штока 17 барабан поворачивается по часовой 66 стрелке и лот 1 опускаетсяВ то же время импульс генератора Рф 1 через нижнее сопло пневмореле 27 проходит в управляющую камеру пневмореле 28 крат ковременным импульсом, определяемым настройкой дросселя 32, а затем сбрасывается в атмосферу через верхнее сопло пневмореле 27. Нри этом воздух, находившийся в управляющих камерах пневморел 25 и 28, также выходит в атмосферу.66 Эа акт генератора Р = 1 лот 1, ход которого определяется величиной хода штока 1, не достиг уровня среды, сопло 7 остается открытым, поршень 15 останавливается в нижнем, а поршень 14 - в верхнем положении. В это...

Номер патента: 578665

Опубликовано: 30.10.1977

Авторы: Гостев, Манжуленко

МПК: H03H 7/02

Метки: квадратурного, подавитель

...так, чтобы за каждый полупериод опорного 30 сигнала средняя величина квадратурного на578665 Составитель А, ГрачевРедактор Е. КарауловаТехред А. Камышникова Корректор О. Тюрина Изд.85 Подписно енного комитет стров СССР ений и открытий ква, Ж,аб., д. 4/5аказ 2797/7 ираж 1080НПО ГосударствСовета Мини о делам изобрет113035, Мое Раушскаи, н ипография, пр. Сапунов пряжения, накапливаемого конденсаторами 6 и 7, равнялась нулю, Прямая составляющая сигнала, нкапливаемая в рзной полярности на конденсаторах б и 7, поступает на переключа 1 ощий контакт 2 переключателя 1 и через него - иа выход подавителя квадратурного напряжения.Однако полярность огибающей выходного сигнала предлагаемого подавителя зависит ие только от огибающей входного...

Номер патента: 266214

Опубликовано: 25.10.1977

Авторы: Гостев, Керштейн, Николаев, Перец, Сумина

МПК: B22F 3/10, F27B 3/08

Метки: автоматизированная, герметичная, печь, электрическая

...через червячно-шестеренча- ЙОтый редуктор с переключением шестеренна малые и большие скорости движенияталкателя. На конце толкателя закреплен захват 35, и который входит головка грибовидного выступа 29,Электро-.1привод 13 может бытьлюбым, а конструк"1,5ция редуктора 14 зависит от типа электрапривода,Муфта 15 содержит корпус 36, в котором закреплены два профилированныхкольца 37 и 38. На оси барабана 9 Иасапжена крестовина 39 с укрепленными наней роликами 40 и храповыми собачками 41, Ролики 40 входят в паз,образованный между двумя профилированнымикольцами 37 и 38, Собачки 41 упираются в зубья, нарезанные на ступице 19 барабана 9. Электропривод 13 с редуктором14 и муфта 15 связаны между собой,например, кривошипным механизмом....

Номер патента: 575316

Опубликовано: 05.10.1977

Авторы: Гостев, Елисеев, Иванов, Малухин, Чаплыгин

МПК: B66C 1/06

Метки: грузозахватная, длинномерных, траверса

...и взаимодействующий со средней частью грузоподъемного крюка,На фиг. 1 изображено предлагаемое устройство, общий вид; на фиг. 2 - разрез А - Афиг, 1,В средней части балки траверсы 1 прикреп 5 лены вертикальные плиты 2,В вертнкальнйх пазах плит размещены цапфы обоймы, в которой вмонтирован с воэможностью вертикального перемещения поворотный груэоподъемный крюк 3.В наклонных направляющих пазах 4 верти.1 Е кальных плит размещены цапфы фиксатора о,выполненного в виде клина.Для захвата диамагнитных прокатных иэ.делий и других аналогичных тарно-штучныхгрузов грузоподъемный крюк 3 опущен в крайнее нижнее положение и выступает за габари.15 ты балки и полюсов электромагнитов грузоэахватной траверсы .Для захвата ферромагнитных длинномер.ных...

Номер патента: 566233

Опубликовано: 25.07.1977

Авторы: Гостев, Манжуленко

МПК: G05B 5/01

Метки: корректирующее

...первого синхронного коммутатора соединен с выходом усипитепяограничцтепя, вход которого подключен к/выходу дифференцируюшего контура, а вы,ход первого синхронного коммутатора соединен с информационным входом второго синхронного коммутатора, выход которого подключен к второму входу модулятора,ход модулятора, являройства, соединен с упвторого синхронного комдифференцируюшего кон566233 Зак 433/33 Тираж 1 одписно илиал ППП "Патэнт", г. Ужгород, ул. Пррвктная, 4 Устройствоработает следующим образом.Входной сигнал 0поступает на дифференцирующий контур 2, на выходе которого формируется сигнал, имеющий опережение по фазе. Пройдя далее усилитель- ограничитель 1, фазоопережающий сигнал Ц поступает на синхронный коммутатор 4, Фг в качестве...

Номер патента: 564048

Опубликовано: 05.07.1977

Авторы: Голубков, Гостев, Панкратов, Федоров

МПК: B21D 22/02

Метки: заготовки, многослойной, плоской, полых

...способа является низкая производитепьчость труда, значительный расход энергии, складывающийся 10из затрат энергии нв усилие прижима фланцевой части заготовки и нв усилие вытягивания ее из-под прижима, что приводит кзначительному увеличению растягиввющихусилий в наиболее уязвимой зоне деформа- Иции (зоне перехода дна в стенку).С целью экономии энергии и повышенияпроизводительности труда, вь,тяжку осуществляют через матрицу с трактрисным профилемзвходного участка со скоростью деформирования, не превышающей 90% от наименьшейскорости деформироввния одного из слоевзаготовки, и радиусами перегиба не менеедвух толщин заготовки,Предлагаемый способ позволяет сократить затраты времени на 15-25%, энергии нв 40-50% при получении полых иэделий...

Номер патента: 563574

Опубликовано: 30.06.1977

Авторы: Белов, Гостев, Тумашов

МПК: G01F 23/06

Метки: поплавок

...при эксплуатации во взрывоопасных условиях. ель цзооретения - повышение надежнопри транспортировке и эксплуатации поЭто достигается тем, что поплавок снабжен коаксиально установленной наружной оболочкой, заполненноц жидкостью ц зафиксирован 2ной относительно газонаполненной оболочкц стержневыми эластцчнымц опорамц,На чертеже показан предлагаемый поплавок.Поплавок состоит из герметичной ооолочки 1, заполненной газом под избыточным давлением. Коаксиально газонаполненной оболочке 1 установлена наружная оболочка 2, заполненная жидкостью. Положение оболочки 1 фиксируется относительно оболочки 2 стержневыми эластичными опорами 3.Наружное избыточное давление в емкости воздействует через наружную оболочку 2 и жидкость на внутреннюю...

Номер патента: 562883

Опубликовано: 25.06.1977

Авторы: Гостев, Зданович

МПК: H01L 21/66

Метки: автомат, диодов, классификации

...органы сортирующего устройства выполнены в виде выталкивающих планок, закрепленных на подвижных якорях электромагнитных приводов.На фиг. 1 - кинематическая схема автомата; на фиг. 2 - схема, поясняющая работу автомата; на,фиг, 3 и 4 рабочий ротор, узел 1 и разрез Л - А на фиг. 2.Автомат классификации диодов состоит из загрузочного устройства 1, ротора 2 поштучной выдачи диодов, перегружающего 3 и рабочего 4 роторов, закрепленных:неподвижно на валах соответственно 5, 6 и 7, зубчатых колес 8, контактов 9 и сортирующего устройства 10 с выталкивающими планками 11, укрепленными на якорях электромагнитов 12. Рабочий ротор состоит из диска 13, закрепленных на его цилиндрической поверхности неподвижных 14 и подпружиненных к ним подвижных...

Номер патента: 555886

Опубликовано: 30.04.1977

Авторы: Винник, Гостев, Казьмин, Кринкин, Саргунас, Фролов

МПК: A61H 1/02

Метки: активных, кистей, кур, упражнений

...его в шарнире 11, пропустить Изобретение относится к области медицинской техники и предназначено для активныхупражнений кистей рук в лучезапястном суставе при травмах и различных заболеваниях,ведущих к нарушению движений в кисти, 5Известно устройство для активных упражнений кистей рук, содержащее основание,шарнирно связанное с подвижной планкойкреплением, и напружающий механизм 11.Однако такое устройство помогает развивать лишь фаланги пальцев,Целью предлагаемого изобретения являетсявозможность восстановительного лечения лучезапястного сустава двусторонним нагружением. 15Для этого предложено устройство, в котором подвижная планка имеет ложе для больных пальцев, на основании установлена сферическая бобышка с пазом, нагружающий...

Номер патента: 552093

Опубликовано: 30.03.1977

Авторы: Волков, Глива, Гостев, Димов, Плюхин, Смуглин

МПК: A63B 21/30

Метки: восстановительного, кистей, лечения, пальцев, рук

...прозрачным, шарнирно установлен на ползуне 6 и снабжен зажимом 7. Кроме того, корпус содержит устройства дляшумового и зрелищного эффектов,Устройство используется следующим обра 5 Методист помогает ребенку правильно расположить кисть и пальцы рук в ложах 4 на поверхностях шаровых сегментов 2 и 3. Лентой 5, пропущенной через скобы 8, кисти рук ребенка удерживаются в необходимом поло жении. После этого методист, удерживая своими руками руки ребенка, начинает обучение движениям.Выполнение сегментов 2 и 3 с возможностью вращения вокруг оси позволяет обу чать движениям, при которых движения одной руки взаимны с движениями другой. Вращение корпуса 1 вокруг стержня 9 позволяет расширить объем движений и научить активному захвату...

Номер патента: 549687

Опубликовано: 05.03.1977

Авторы: Гостев, Иваницкий

МПК: G01F 23/08

Метки: уровнемер

...углом а и образуют геометрическую трапецию, нижним основани 549687ем которой является жесткая рама б, укрепленная на дне емкости 1. Верхним основанием трапеции является подвижная рама б, связанная с гибким тросом 7, перекинутым через барабан 8, установленный на опоре 9. На другом конце гибкого троса 7 закреплен противовес 10. Вал 11 барабана 8 соединен со стрелкой 12 индикатора угла поворота 18. Уровнемер работает следующим образом.При понижении уровня жидкости от верхнего предельного значения до нижнего Н, на величину Н, поплавок 2, плавающий на поверхности жидкости, опускается по направляющим струнам 4 также вниз. При этом струны 4 занимают положение, обозначенное пунктиром, а подвижная рама б, преодолевая сопротивление...

Номер патента: 547600

Опубликовано: 25.02.1977

Авторы: Гостев, Полтараус, Суслов

МПК: F25B 9/00

Метки: холодильно-газовая

...1, регенератор 3 и т менник нагрузки 2, Одновременно цилиндр 1 заполняется через управляемое гидросопротивление 8 теплым газом и через регенератор 3 и теплообменник 2 холодным, В цикле наполнения гидросопротивления б и 8 работают таким образом, что граница между теплой и холодной порциями газа в цилиндре 1 (граничное сечение) находится в нижней части последнего, что обеспечивает частично выравнивание давлений в цилиндре 1 и емкости 7. После закрытия впускного клапана 4 в цилицдре 1 проис. ходит адиабатическое расширение рабочего газа, при этом граничное сечение перемещается из холодной зоны цилиндра в теплую. Это обеспечивается тем, что одна часть теплого газа покидает цилиндр 1 и через гидросопротивление б перетекает в емкость 7 за...

Номер патента: 545735

Опубликовано: 05.02.1977

Авторы: Гостев, Доронькин, Киреев, Конопленко, Носов, Овсепян, Сторожук

МПК: E04G 11/22

Метки: возведения, опалубке, переставной, сооружений

...та 1 кс протн дейгац 11 оппых спл, что зп 111 птсл)по эффективность.ервом, так и втором случаях подисточнику вакуума вакуум-трубок нцом вызывает необходимость устИзвестно назначения тикальную Такое устр предлагась устройс п)с стви 5 Гран снижает се Как в и ключение к верхним к-сети в зоне укладки бетона, условия производства работ. ения - уменьшение энергоем 1 ческого оборудования, повыуплотняемого бетона и упроии производства работ.едлагаемое устроиство, снабльной вакуумной трубкой, усщптах опалубки перпепдпкусдпненная с пжш)м концом акуум-труб 11 и с коллектором.5 10 15 20 25 30 переставной опалубке работает следующим образом.Подвижная бетонная смесь подается в опалубку и предварительно уплотняется вибрированием. Затем через коллектор...

Номер патента: 326312

Опубликовано: 05.09.1976

Авторы: Браккер, Гостев, Лепнев, Северинова

МПК: E02F 5/30

Метки: железнодорожных, насыпных, орган, полувагонах, рабочий, рыхления, смерзшихся

...котд,:гс сдс-в".;он выдвтпаюи чйся при ет и ревдрсд электрод 2 пля щшГ,д н; с разряда с жестко укрепленной .-:.: нем брс;.с," корсикой 3. ззаимодействукэщ:й посредством к;- лачксв 4 с органом 1 врашатдльнсгс действия вы.пслнеинсгс, напгиме,ниле шнека. его н .Трпчес эОмм вниз до Оа ь,р ткаются, после чс водится разряд,ал, При этом сурс чьтм электродов роизвсдтгся с цев шнур кие контакты 5 и 6 заъ азсушаю ая корон вода и пссиз шийся матери подаетсяший смерка 3 слняа ние всеми Управ ле жите т и опер ральног льта 20",.-,я насьлтных смерз,л;-;зг;дх мате -- : -:с дейстш 1 с Известен ,абсчий орган дляных смерз 1 сихся в желеэнодсрожматериалов. включающий орган вр"твид,Однако известный рабочийцикли 1 щостью действия и не обрывного процесса...

Номер патента: 523853

Опубликовано: 05.08.1976

Авторы: Гостев, Елисеев, Иванов, Чаплыгин

МПК: B66C 1/06

Метки: грузоподъемный, электромагнит

...2 - то же, вид сверху; на снабжены крестозмешены пластинь 1, В цилиндричесих 12 размещены 0 выполнить 1) должна магнита необна полюсов 1 условие - тол Известны грузоподъе жащие корпус с грузово крюк грузоподъемного ную катушку и параллел нъте полюса с наконечни за. Однако такие электр транспортирования разли пример, плоских, кругль Цель изобретения - рбыть больше толщины обечайки, охватывающей со. леноидную катушку ( ба).Работа эдектромагнита осуществляется следующим образом: электромагнит навешивается на крюк крана или траверсы (когда применяется несколько маг- б нитов) скобой б. Подкрановый рабочий, оттянув стакан 11 фиксатора 9, поворачивает электромагнит в одно из рабочих положений в зависимости от рода груза (фиг, 1 и фиг,3) ....

Номер патента: 516606

Опубликовано: 05.06.1976

Авторы: Гостев, Елисеев, Иванов, Чаплыгин

МПК: B66C 1/06

Метки: грузозахватное, магнитное

...поверхностям балокприкреплены кронштейны, в габаритах которых вмонтированы блочные обоймы грузоподъемного устройства.В средней части балки несущей рамыснизу и сверху соединены между собой уголками, которые с балками образуют направляющую шахту. 10В направляющей шахте расположена подвижная штанга-фиксатор 3, снабженная откидной скобой 4.Балка с электромагнитом выполнена изтолстолистовой ферромагнитной стали, продольные листы которой связаны между собой поперечными и продольными перегородками, образующими в габаритах балки прямоугольные ячейки,К поперечным листам ячеек жестко прик- РОреплены сердечники 5.В ячейках балки расположены катушки 6и другие элементы грузоподъемных электромагнитов,К верхним боковым поверхностям продопь...

Номер патента: 498554

Опубликовано: 05.01.1976

Авторы: Булахов, Гостев, Журавлев, Иваницкий

МПК: G01P 13/00

Метки: линейного, перемещения, пневматический

...10, 11, 14 и 15 открывается сопло клапана 8 и закрывается сопло клапана 14, в полости г 2 певмоцилиндра формируется давление Р=сопз 1, открывается сопло клапана 15 и закрывается сопло клапана 10, в полости г, ппевмоцилиндра сохраняется давление Р=О; открывается сопло клапана 11 и а выходе повторителя 12 формируется давление Р=Р.При появлении на выходе генератора 1 импульса Р, = О закрываются сопла клапанов 8, П и 15 и открываются сопла клапанов 10 и 14. При этом воздух из полости О, пнсвмоцилиндра проходит в полость юг и емкость 9. Установившееся давление во всех емкостях Р, с учетом приращения Р, и емкости 9, будет меньше давления Р = сопзг.25При появлении следующего импульса генератора 1 Рг =1 это установившееся давление Р при...

Номер патента: 497001

Опубликовано: 30.12.1975

Авторы: Гостев, Орлянский

МПК: A01H 1/02

Метки: изолятор, растений, сельскохозяйственных, цветков

...и ширины. К одной из незамкнутыхсторон сетки прикрепляют резиновый обхват7 (фиг. 3), с помощью которого изолятор открывают для работы с изолированнымн цвет 20 ками или закрывают по окончании работы,Подготовка и использование изолятора осуществляются следующим образом,Стойка 3 каркаса устанавливается в почвуу растения так, чтобы изолируемая часть его25 целиком поместилась в пространстве междупетлями. Изгибая петли по диаметру, регулируют объем изоляционной камеры так, чтобыцветки не выходили за нее. После установкикаркаса на него надевается изоляционная сет 30 ка, которая снизу с помощью тесьмы 8 завя4 о 7001 ыг.1 Составитель Л. МарненковаСпиридонова Текред Е. Митрофанова Коррек Редакт Н. Стельмаи Т Гревцов Заказ 1575/9Ц 1-111 И...

Номер патента: 494613

Опубликовано: 05.12.1975

Авторы: Белов, Гостев, Тумашов

МПК: G01F 23/16

Метки: двух, жидкостей, измеритель, несмешивающихся, уровня

...одной нижней отметке по горизонтали, магниты 7 и 8 занимают одинаковое положение по высоте труб 1 и 2, рычаг 15 под воздействием одинакового веса цепочек 9 и 10 находится в равновесии, на выходе усилителя 20 пневмосилового преобразователя формируется давление, соответствующие нулевому уровню Й, жидкости в емкости. В выходной линии генератора 22 с частотой, определяемой настройкой дросселя 25, формируются поочередно импульсы давления Р=1 и Р=О.При импульсе давления Рс=О клапаны 26 и 31 закрыты, а клапаны 28 и 29 открыты, емкость 27 соединена с индикатором 32 уровня Ь выход усилителя 20 соединен с емкостью 30, рычаг 12 сильфона 13 находится ниже шайбы 11, Давление, соответствующее нулевому уровню Й, формируется в емкости 30.При импульсе...

Номер патента: 491076

Опубликовано: 05.11.1975

Авторы: Алесов, Белявский, Гендельман, Гостев, Зернов, Кладницкий, Кудрявцев, Петров, Шалободов

МПК: G01N 1/10

Метки: легкокристаллизующегося, обогреваемых, отбора, проб, расплава, расплавопроводов

...Отпустиввием механизма 10стие.олненный расплавои доставляют в лаб плавотили6,врбоотбдейстотверЗап робоот аторию ник снианализаю Изобретение относится к устройствам для отбора проб легкокристаллизующегося расплава, например, диметилтерефталата из обогреваемых трубопроводов.Известно устройство для отбора проб легкокристаллизующегося расплава из обогреваемых расплавопроводов, содержащее обогреваемую камеру, связанную с приспособлением для дозирования, и приемник проб,Недостатком такого устройства является загазованность помещения при отборе пробы.С целью устранения указанного недостатка предлагаемое устройство содержит приемник пробы, расположенный вне обогреваемой камеры и связанный с ней посредством встроенного во внутрь обогреваемой...

Номер патента: 490942

Опубликовано: 05.11.1975

Авторы: Гостев, Шендерович

МПК: F02F 1/00

Метки: блок, внутреннего, двигателя, образного, сгорания, цилиндров

...разрушение не только наружных стенок блока, но и самих перегородок в зоне их наименьшей толщины. При этом ремонт блока цилиндров двигателя оказывается весьма сложным, трудоемким и, следовательно, дорогостоящим. изобретения является повышениригодности блока.стигается расположением око(противоположным развалу)а. Поперечное сечение оконо направлению оси цилиндрия в верхней части окна о На фиг. 1 представлен блок цилиндров впродольном разрезе; на фиг. 2 - сечение по А - А на фиг. 1.В блоке цилиндров 1 У-образного двигателя внутреннего сгорачия выполнены отверстия 2 под гильзы. В перегородках 3 выполнены перепускные окна 4, расположенные у наружных сторон 5 блока. Поперечное сечение окон уменьшается по направлению оси цилиндров для...

Номер патента: 488771

Опубликовано: 25.10.1975

Авторы: Гостев, Фадеева, Чаплыгин

МПК: B65G 57/00

Метки: листового, многооборотная, оснастка, упаковки

...упаковки листовых материалов.Для этого нижняя секция снабжена рейкой с наклонными зубьями и муфтой с двумя параллельно расположенными сквозными отверстиями, каждое из которых по длине выполнено в форме двух усеченных пирамид, еоприкасающихся верщинами, причем верхняя грань одной из пирамид гоух верхних 1 и нижних 2, те-ки. соединенных между собойтяжных винтов 3 и гаек 4,нных в габариты вертикальсекций. Нижние секции компстки снабжены рейкой 5 с накубьями и муфтой 6 с двумяо расположенными отверстиячем верхняя грань одной из пирамид горизонтальна и имеет зубья, которые взаимодействуют с рейками оснастки. В верхних секциях комплекта многооборотной оснастки предусмотрены зевы или грузовые петли, предназначенные для захвата оснастки...

Номер патента: 488077

Опубликовано: 15.10.1975

Авторы: Гостев, Журавлев

МПК: G01F 23/16

Метки: сыпучих, уровномер

...давление питания, под воздействием которого открывается дерхнее сопло пневмореле 13 и на его выходе устанавливается давление питания, благодаря которому закрывае.с клапан 1 ячейки памяти и открывается клапан 1 Ь. Вместе с тем воздух через дроссель 20 начинает поступать д камеру пнсдмоцилиндра 9. По мере дозра- СТЫПИЯ даВ;СНРЯ Под ПорШНЕМ о ПОСЛСДНИИ нач 11 Н(1 ет ДВИГаться дп 32330, дад.1 епРе пы выходе решающего усилителя 1 сгаповигс рывныч Рул 10, ПО ны Выходе пнеВм 01 эе;1 с 14:1 ОД воздействием сохранившегося давления в верхней камере сохраняется давление пи 3 ания, пневмореле 13 остается открытым, и поршень о продолжае Г дВР 15 кепие Вправо. 1131 этом барабаны 3 и 3 поворачиваются по часовой стрелке, зонд 1 пр 13 поднимается...

Номер патента: 485933

Опубликовано: 30.09.1975

Авторы: Гостев, Чаплыгин

МПК: B65G 57/16

Метки: грузопередающая, тележка

...одной из пар нейтрализаторов вмонтированы поворотные прямоугольные брусья, примыкающая к рельсам сторона которых выполнена в виде плптообразнсй магнитной колодки 9.Для перемешения тележки, например, вправо, с помошью троса поднимается вверх и отводится вправо нейтрализатор. При этом ближайшие к рельсам магниты и под действием магнитного поля ориентируются в направлении рельс, за счет чего происходит поворот ведуших колес. При достижении магнитами вертикальной оси колес концы цапф магнитов скатываются по продольной поверхности нейтрализатора, а м 1 гннты, скользя в продольных пазах дисков колес, поднимаются вверх.При достижении верхнего положения образовавшийся между поверхностями полюсов магнитов и рельсовыми путями воздушный зазор...

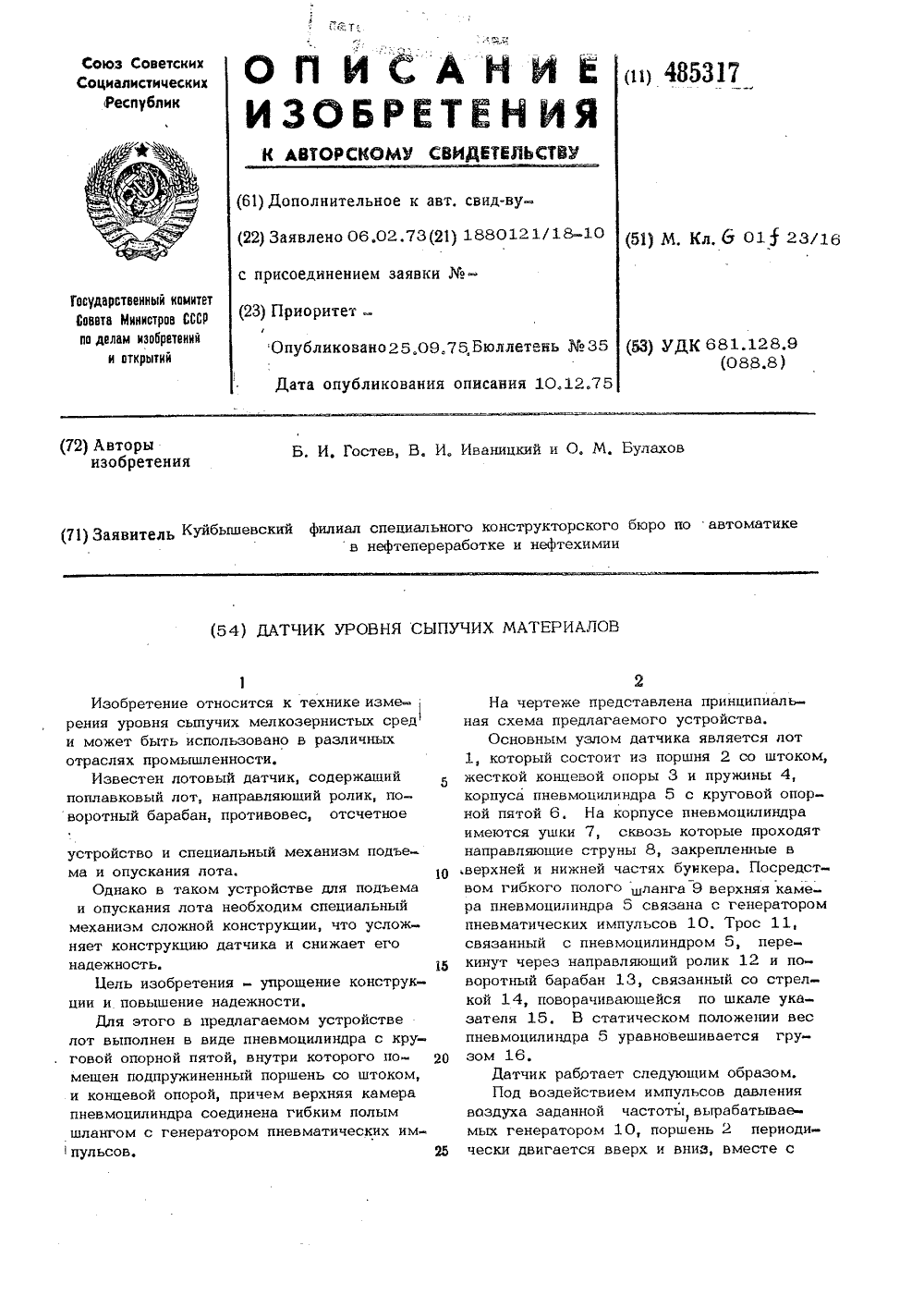

Номер патента: 485317

Опубликовано: 25.09.1975

Авторы: Булахов, Гостев, Иваницкий

МПК: G01F 23/16

Метки: датчик, сыпучих, уровня

...импульсов 10. Трос 11,связанный с пневмоцилиндром 5, перекинут через направлякнций ролик 12 и поворотный барабан 13, связанный со стрелкой 14, поворачиваюшейся по шкале указателя 15. В статическом положении веспневмоцилиндра 5 уравновешивается грузом 16,Датчик работает следуюшим образом,Под воздействием импульсов давлениявоздуха заданной частоты, вырабатываьмых генератором 10, поршень 2 периодически двигается вверх и внид, вместе сним перемещается вверх и вниз концеваяопора 3 причем в нижнем положении ееопорная плоскость совпадает с горизонтальной плоскостью круговой опорной пяты6 пневмоцилиндра 5, Если уровень материала не повышается и не понижается, токорпус пневмоцилиндра не изменяет своего положения и уравновешивается грузом16,...

Номер патента: 484160

Опубликовано: 15.09.1975

Авторы: Гостев, Фадеева, Чаплыгин

МПК: B66C 1/06

Метки: грузозахватное

...электромагнитной 30 траверсы, а на нижних секциях подхватовшарнирно закреплены откидные замковые фиксаторы 7.При подвеске грузозахватного устройства на грузовой крюк магнитного крана общего назначения на балке электромагнитной траверсы устанавливаются приводные станции, при помощи которых подхваты разворачиваются и устанавливаются в исходном верхнем и рабочем нижнем положениях. При подвеске грузозахватного устройства на основной крюк магнитно-грейферного крана или кранов, оснащенных двумя автономными грузоподъемными лебедками, электромагнитная траверса устройства навешивается на основной кран, а противовес - на вспомогательный крюк крана.Работа грузозахватного устройства состоит в следующем.В исходном верхнем положении складные...
