Рычажная горелка
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 181567
Автор: Гордеев
Текст

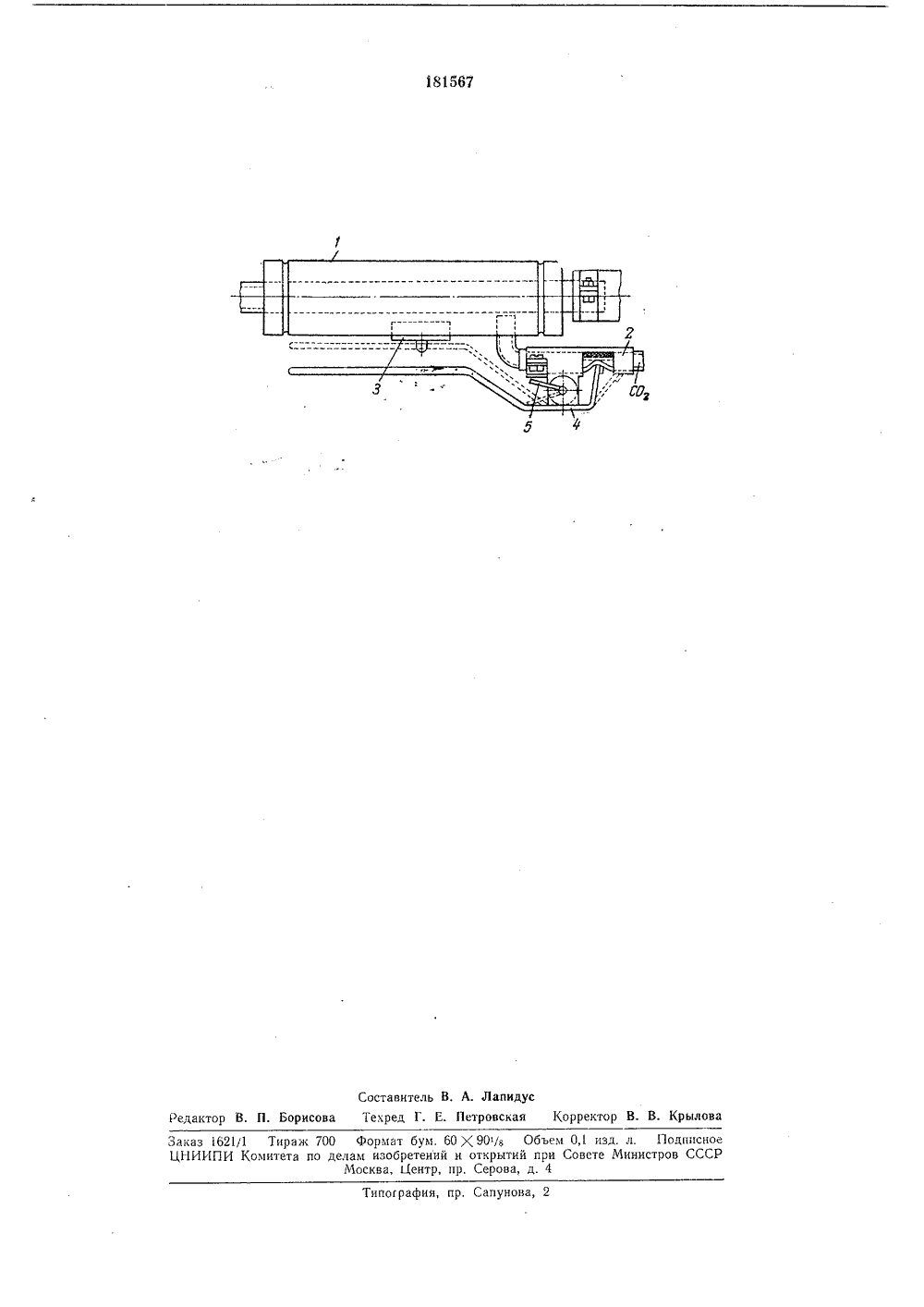

ОПИСАН ИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУСоюз Советскик Социалистическими РеспубликЗависимое от авт. свидетельстваЗаявлецо 23.1,1965 ( 939090/25-27 Кл 4 о, 44/1 присоедицецием заявки31 1 П риоритет Комитет оо делам изобретений и открытий орн Совете Министров СССРОпубл 1.т.1966. Бюллетеньация описания 7 ХП.1966 ац Дата опубли Авторизобрстец. Гордеев Заявитель ЧАЖНАЯ ГОРЕЛКА току ц свароч. очци отпускает рое с помощью Сается в цсходопка микроперерабочее положеряжешгя прекра. чга пережимает о газа. Предмет изобретецияРычажцая горелка для сварки в углекцсломгазе, содержащая шланг ц механизмы для по следовательцой подачц углекислого газа, сварочцой проволоки и сварочцого цапряжецця, отличаощаяся тем, что, с целью облегчения труда сварщика и экономии углекислого газа, ца рукоятке сварочной горелки укреплены 0 шланг для подачи углекислого газа ц двуплечий подпружиненный рычаг, включающий одцим плечом через микропереключатель подачу сварочной проволоки и сварочного цапряже:ия, а другим - освобождающий шлацг для 5 подачи углекислого газа, пережатый им в церабочем положении. Известны горелки для сварки в углекислом газе, позволяющие включать и выключать газ, а также подавать проволоку с включением электрического цапряжеция только раздельно. В результате этого в перерывах, цеизбежцых при сварке, расходуется углекислый газ.В предлагаемой горелке рычажного типа, с целью облегчения труда сваргцика и экономии углекислого газа, операции включения и выключеция газа и подачи проволоки производятся в требуемой последовательности путем цажатия только ца один двуплечий рычаг, закреплеицый ца рукоятке горелки,На чертеже изображеца описываемая рычажцая горелка,На рукоятке горелки 1 закрепляется рычажцый механизм 2 и микропереключатель 3 К корпусу рычажного механизма одцовремеццо прикрепляется шланг для подачи углекислого газа. Рычажный механизм состоит цз двуплечего рычага 4 ц спиральной пружины а.Прц работе сварщик нажимает ца длинное плечо рычага, открывая тем самым доступ углекислого газа и соплу горелки. Кцопка микропереключателя вводится в рабочее положецие, при котором соответствующий мехацизм лодает сварочцую прово пое цапряжецие.По окоцчапиц сварки раб длинное плечо рычага, кото спиральной пружицы возврат цое положецце, При этом кц ключателя вновь занимает це цие, Подача проволоки и цап щается, а короткое плечо рыч шланг для подачи углекцслог181567 Составитель В. А. ЛапидусП. Борисова Текред Г. Е. Петровская Корректор В. В. Крылова акт пографня, пр. Сапунова, 2 Заказ 621 ЦНИИПИ Тираж 700 Формат бум, 6090/з Объемитета по делам изобретений и открытий при Москва, Центр, пр, Серова, д. 4 0,1 изд. л. Подппсноовете Министров СССР
СмотретьЗаявка
939090
Н. Н. Гордеев
МПК / Метки
МПК: B23K 9/16, B23K 9/173
Опубликовано: 01.01.1966
