Головачев

Номер патента: 1024739

Опубликовано: 23.06.1983

Авторы: Бабашкин, Головачев, Нечаев, Соловьев, Цлаф

МПК: G01F 23/22

Метки: жидкости, измерителя, уровня, чувствительный, элемент

...трода 3, плоскость.среза Несмачиват. е. создается поверхностный электро- .емой оболочки 4,проводящий слой. На практике примене После покрытия поверхности электг.ние этого способа приводит к значи- рода десмачиваемО .оболочкой и послетельному усложнению установок, а во . среза торца стержня не происходитмногих случаях вообце невозможно иэ- . . каплеобраэования на торце нз-заза нарушения чистоты и свойств конт- стекания гидкости по наклонной плосролируемой жидкости 11 .кости и уменьшения площади соприкосноизвестны приборы, принцип действияф вения.датчика с жидкостью (т.ре. .фкоторых основан на электрическом кон- , Для уменьшеиия.влияния несмачива- .такте с жидкостью. Приборы содержат емой оболочки на профиль поверхностивходящие в...

Номер патента: 1021600

Опубликовано: 07.06.1983

Авторы: Гладкий, Головачев, Полынский

МПК: B27B 3/14

Метки: ворота, лесопильной, рамы

...воротницешкалы и проходящего через выполненный в воротнице вертикальный пазуказателя, при этом последний жестко соединен со связанным с воротницей концом ходового винта. установленного на поперечине 1 электродвигателя 5, кинематически связанного с одним из концов ходового винта б посредством установленной навалу электродвигателя шестерни 7 игайки-шестерни 8, установленной вподшипниковой опоре 9, расположенной на поперечине 1. Ходовой винтб расположен симметрично относительно вертикальной оси 10 лесопильнойрамы. Другой конец ходового винтаб снабжен, например, упорной шайбой11, посредством которой данный конецупруго связан с воротницей 2, например, посредством винтовой пружины 12 направляющих штанг 13.Упорная шайба 11 выполнена неподвижной...

Номер патента: 1010253

Опубликовано: 07.04.1983

Авторы: Антонов, Бахтина, Булатов, Головачев, Егоров, Куксов, Левшин, Новохатский, Паринов, Сидоренко, Сонин, Целуйко, Шандин

МПК: E21B 33/138

Метки: высокотемпературных, материал, скважин, тампонажный, цементирования

...асбестового производства, регламентируемые ТУ 21-22- 13-78 и ТУ 023-04-1-75,Тампонажная смесь готовится путем введения минерального волокна в тампонажный цемент (в процессе его изготовления или уже в готовый продукт) с последукщим совместньм пере" мешиванием сухой смеси. Возможно введение коротковолокнистого асбеста непосредственно в жидкость затворения или в тампонажный раствор.П р и.м е р , Тампонажный материал состоит из 96,9 тампонажного цемента на шлаковой основе ШПЦС"200, 3 ХА и 0,2 пластификатора СДБ. К тампонажнойу материалу добавляли 40 жидкости. Растекаемость тампонажного раствора по конусу АзНИИ 19 см, водоотстой через 2 ч составил 0,8, Прочность при изгибе/сжатии тампонаж; ного камня иэ этого раствора после суточного...

Номер патента: 1010138

Опубликовано: 07.04.1983

Авторы: Головачев, Жучков, Масленников, Парфенов, Рябчиков, Скуратович

МПК: C21C 5/52

Метки: барием, выплавки, ферросилиция

...достигается тем, что согласноспособу выплавки Ферросилиция с бари ем непрерывным углетермическим процессом, включающему введение баритав печь и выпуск сплава, барит вводятна колошник печи в первые 0,1-0,730периода между выпусками сплава. При таком способе выплавки реакция образования силиката затормаживается эа счет уменьшения контакта между баритом и кремнеземом, быстрого нагре З ва шихты в зонах активного схода, особенно в первые 0,1-0,7 периода между выпусками (когда сход пихты после выпуска особенно активен), и интенсификации реакции восстановления40Вао 4+ С = В + СОДобавка барита ранее О,1 периода между выпусками приводит к его попада- нию в реакционные тигли, что сопро 70,2 38 2вождается выбросами иэ печи, и извлечение бария...

Номер патента: 1009734

Опубликовано: 07.04.1983

Авторы: Головачев, Киселев

МПК: B24B 55/02

Метки: жидкостей, подачи, смазочно-охлаждающих

...и торцом круга и неравномерности затяжки винтов планшайбы 45общее торцовое, биение круга после,установки его на шпиндель станка непревышает 0,40,5 мм, т,е. находится в необходимых пределах для образования в зазоре между соплом и 5 Оторцом круга режима гидродинамической смазки,Однако подавляющее большинствоотечественных шлифовальных круговимеют классы точности А и Б при более широких допусках на взаимное,расположение торцовых поверхностейкруга, что. сужает область примененияизвестного устройства и вызывает необходимость в дополнительной правкеторцовых поверхностей круга, что невсегда возможно на практике,Целью изобретения является поддержание постоянной величины зазора между соплами и торцами кругов различныхклассов точности,Цель...

Номер патента: 1006851

Опубликовано: 23.03.1983

Авторы: Головачев, Казьмин, Ковалев, Корабельников

МПК: F16L 55/053

Метки: демпфер

...полость корпуса между разделительными мембранами заполнена магнитной жидкостью, а на дросселирующей перегородке установлены электромагниты.На чертеже изображен демпфер, общий вид.30Демпфер включает корпус 1 с газовой 2 и двумя жидкостными полостями 3 и 4 переменного объема, заполненными магнитной жидкостью 5. Газовая полость 2 отделена от жидкостной полости 3 эластичной мембраной 6. Жидкостная полость 3 от делена от жидкостной полости 4 перегородкой с дросселируюшими каналами 7, на которой установлены электромагниты 8,К корпусу 1 присоединен сильфон 9, образующий дополнительную газовую по лость 10, отделенную от жидкостной полости 4 дополнительной эластичной мембраной 11, Сильфон 9 непосредственно контактирует с рабочей жидкостью 12...

Номер патента: 1001957

Опубликовано: 07.03.1983

Авторы: Гаврилин, Головачев, Гриншпун, Жучков, Иванков, Лысянский, Медведева

МПК: B01D 11/02

Метки: экстрактор

...перегородка 15, которая удерживается в исходном радиальном5 1001957 6 положении с помощью пружины кручения 1 б, Тормозящая перегородка, направляющий цилиндр и перегрузочныйковш расположены по всей ширине секции с. примыканием боковых кромок к 5обеим вертикальным секционирующимпеРегородкам 3. Для прохода рычагов" ковшей в направляющих цилиндрах 5предусмотрены кольцевые щели 17.В контактной зоне ниже уровня16жидкости в направляющем цилиндре 5предусмотрены окна 18, в которых радиально установлены тормозящие поворотные пластины 1,перегородки ) различной модификации 19 и 20, благодарячему возможно механическое воздействие на материал в слое жидкости,Тормозящие перегородки, установленные в слое жидкости, удерживаютсяв исходном положении с...

Номер патента: 997992

Опубликовано: 23.02.1983

Авторы: Головачев, Чернавский

МПК: B23B 27/16

Метки: резец

...уступу на подкладке;На фиг.1 показан предлагаемый ре-: зец, вид в плане; на фиг.2 - сечение А-А на фиг.1, на фиг.З - предлагаеьый резец после удаления режущей пластины; на фиг.4 - сечение Б-Б на фиг.З.Предпагаемый резец содержит державку 1, подкладку 2, опорную пласти. ну 3, режущую пластину .4, установленную на подкладке 2 на штифте 5.На подкладке выполнен паз 6, в кото- ром размещен выступ 7 державки, расположенный под углом Ч к опорной стенке державки. На подкладке выполнен дополнительный уступ с боковой опорной поверхностью Е-Е. На державке параллельно поверхности Е-Е,выполВ иена дополнительная опорная стенка Д-Д, расположенная под углом.Ч 9, к опорной стенке державки. В общем случае угол Ю может принимать значения как равное...

Номер патента: 960106

Опубликовано: 23.09.1982

Авторы: Головачев, Полынский, Сметкина, Смирнов

МПК: B65G 47/28

Метки: бревен, разворота

...загрузочным конвейером 22,а на опускание включают другой валец соответственно со стороны вершинного конца бревна.На фиг, 1 изображен случай, когда комлевой конец подлежащего развороту бревна О и валец 12 находятся по одну сторону относительно выносного конвейера 5. В этом 20253035 40 45 50 3оставленная цель достигается тем, чтоопорный элемент выполнен в виде установленного вдоль оси тягового органа поворотного вальца, верхняя образующая которого в поднятом положении расположена выше тягового органа.5Один из концов поворотного вальца снабжен упорной ребордой.При этом ось поворота вальца параллельна тяговым органам,Кроме того, упорная реборда выполнена,в виде плавно увеличивающегося к орцувальца кольцевого вьгступа.На...

Номер патента: 956219

Опубликовано: 07.09.1982

Авторы: Вдовин, Головачев, Круткина, Решетников, Шемякин

МПК: B23P 1/18

Метки: защиты, коррозии

...материалов, что позволяет выбирать для покрытия металл или сплав, наи 1 более коррозионно-стойкий в условиях36 эксплуатации защищаемой детали. Простота нанесения покрытия позволяет осуществлять местную защиту ( например, сварных швов ) деталей сложной конфигурации, Более низкие по сравнению с применяемыми в известном способе температуры отжига оказывают меньшее отрицательное воздействие на механические свойства материалов.П р и м е р. Процесс нанесения покрытий из хромсодержащих сплавов, обладающих высокой коррозионной стойкостью в среде водяного пара на циркониевые сплавы с гМЬ; 2 г,5 ИЬ и сварные соединения из сплавов 2 г - 2,53 ИЬ, осуществляли вращающимся многоэлектродным инструментом, собранным из нихромовойХ 20 Н 80) либо....

Номер патента: 950629

Опубликовано: 15.08.1982

Авторы: Головачев, Полынский, Сметкина, Смирнов

МПК: B65G 47/28

Метки: бревен, разворота

...разворота следующего бревна,При подаче комлевого конца бреннана тяговый орган 2 и вершинного концана тяговый орган 1 устройство работает аналогичным образом.Аналогичным образом происходитразворот бревен в случае, если бревноследует сориентировать так, чтобытранспортер 5 вынес его из зоны разворота комлем вперед.Предлагаемое устройство обеспечивает надежный разворот бревен независимо от ориентирования их вершинойили комлем вперед, что позволяетустранить простои и повысить производительность труда.Формула изобретения1. Устройстно для разворота бревен,включающее поперечный конвейер с двумя параллельными приводными тяговымиорганами и расположенный между тяговыми органами в желобе с наклоннымистенками выносной продольный транспортер, о т л и...

Номер патента: 941592

Опубликовано: 07.07.1982

Авторы: Белкинд, Головачев, Калашников, Суверов, Цветков

МПК: E21D 1/06

Метки: большого, бурения, диаметра, скважин

...окон расположена ниже уровня шарошек расширителя.Причем шарошечный расширитель и подгреб;пели шлама установлены под острым углом к продольной оси устройства.На фиг. 1 изображено предлагаемое устройство; на фиг. 2 - разрез А - А на фиг. 1.Устройство включает приводимую во вращение от привода бурового станка полую шнековую колонну 1 с трехшарошечным пилот-долотом 2, Шнековая колонна вместе с транспортирующей трубой 3 образуют шнековый транспортер. Транспортирующая труба 3, имеющая шламоприемные окна 4, нижняя кромка которых заходит в пилот-скважину, жестко соединена с формирующим кожухом 5, расширителем 6 и разбрасывателем шлама 7 и приводится во вращение от привода бурового станка через редуктор 8. Шлам из шнекового транспортера...

Номер патента: 939648

Опубликовано: 30.06.1982

Авторы: Антипов, Головачев, Тарасов, Хромов

МПК: E02D 13/10

Метки: закрепления, наголовник, погружателя, свайного

...зажимы каждой пары захватовсвязаны между собой через клинья,соединенные с приводом в виде двухпоршневого трехполостного гидроцилиндра.Кроме того, каждый иэ неуправляемых зажимов подпружинен,На фиг.1 изображен предлагаемыйнаголовникт на фиг.2 - разрез А-Ана Фиг.1. Наголовник для закрепления свайного погружателя включает корпус 1, в котором в четном числе ярусов установлены неуправляемые 2 и управляемые попарно 3 зажимы. При этом каждая пара управляемых зажимов 3 связана через клинья 4 с одним двухпоршневым трехполостным гидро- цилиндром 5, При выдвижении штоков гидроцилиндров зажимы 3 посредством клиньев 4 перемещаются в расточках корпуса 1 и закрепляют наголовник на свае. Для снятия наголовника со сваи в расточках корпуса...

Номер патента: 935060

Опубликовано: 15.06.1982

Авторы: Галенко, Головачев, Казачинский, Клименко

МПК: A23J 7/00

Метки: концентрата, фосфатидного, хранения

...емкости, в которых его отправляют потребителю (автоцистерны, железнодорожные цистерны 1 О и пр).П р и м е р 1. Фосфатидный концентрат из сборников подают в герметичные емкости для хранения, в которых выдерживают его при 20 С при не прерывной циркуляции. Такое перемешивание и такая температура исключают расслаивание фосфатидного концентрата, что позволяет сохранить его свойства независимо от нормативных 20 сроков хранения до отгрузки потребителям. Сроки хранения пищевого концентрата составляют свыше 6 месяцев, а кормовых -.4 месяца (нормативные 6 и 4 соответственно). 25П р и м е р 2. Фосфатидный концентрат из сборников подают в герметичные емкости для хранения, в которых выдерживают его при 40 С при непрерывной циркуляции. Такое переме...

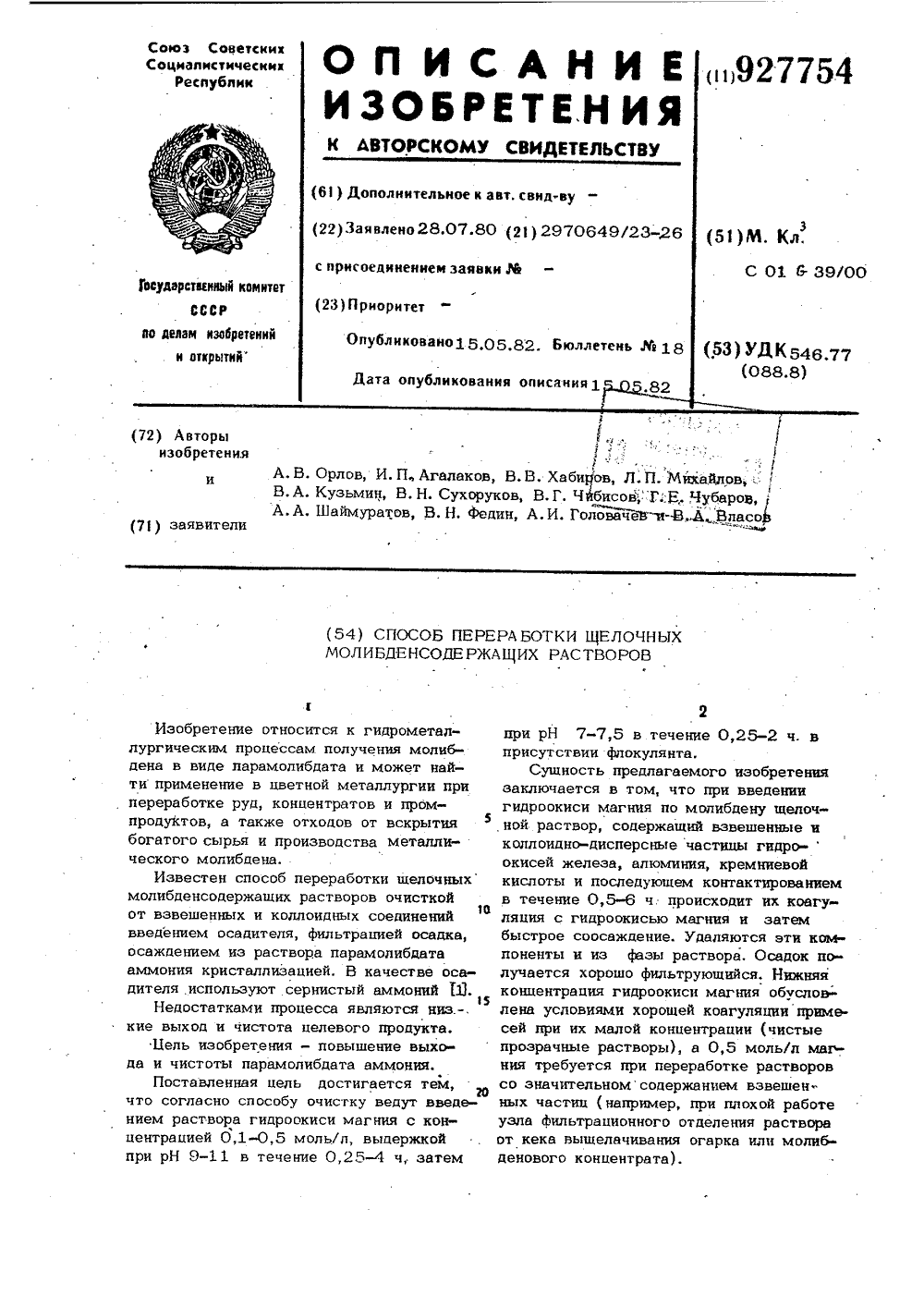

Номер патента: 927754

Опубликовано: 15.05.1982

Авторы: Агалаков, Власов, Головачев, Кузьмин, Михайлов, Орлов, Сухоруков, Федин, Хабиров, Чибисов, Чубаров, Шаймуратов

МПК: C01G 39/00

Метки: молибденсодержащих, переработки, растворов, щелочных

...наблюдается при рН 7-7,5,причем продолжительность контактирова-.ния необходима 0,25-2 ч,Шелочные молибденсодержащие растворы получаются в ходе регенерированияионообменной смолы, вскрытия концентрированных молибденовых продуктов щелочным агентом или растворения молибден содержащих осадков, например молибденовой кислоты Добавка соединения магнияВ щелочной раствор при переводе молибдена из твердой фазы в жидкую сокращаетнеобходимое число фильтраций, посколькув этом случае скоагулировавшие примесиотделяются вместе с кеком вьпцелачива -ния или с осадком после осветления товарных регенератов с ионита. 30Добавка в щелочной раствор с рН7-7,5 флокулянта, например, полиакриламида, способствует образованию болеекрупных частиц осадка...

Номер патента: 926607

Опубликовано: 07.05.1982

Авторы: Вилисов, Головачев, Зазорина

МПК: G01R 29/10

Метки: антенной, работоспособности, решетки, фазированной

...подключен к синхронизатору 6, 2 за вход запуска анализатора 10 соединен с третьим выходом вычислителя 4кодов Фаз. Анализатор 10 состоит изсумматора 12 и порогового блока 13.Устройство работает следующим об- звразом.В режиме контроля источник 1 питания ри "диодов 8 контролируемойФАРвыключается, и коммутатором 7включается контрольный источникпитания,Включение проверяемого ри -диода8 Фазовращателя 15 осуществляется спомощью специальных программ вычислителем 1 кодов фаз. В слуцае исправного ри-диода 8 образуется и-репад тока, который определяется блоком2 и в аиде сигнала подается на блок3 сравнения. Блок 11 весовой обработки представляет собой рассчитаннуюдля каждого типа ФАР матрицу напряжений, В зависимости от того, в какой...

Номер патента: 918091

Опубликовано: 07.04.1982

Авторы: Гаршин, Гладкий, Головачев, Диев, Меркурьев, Полынский, Силичев

МПК: B27B 3/12

Метки: лесопильной, привод, рамы

...9- 13, двигатель, выполненный, например, в виде одного или двух электродвигателей 14. Двигатель соединен с водилами 3 и 4 с помощью механических,ример ременных, передач 15 и 16 сведомами и ведущими элементами в виде шкивов 17, 18 и 19, 20, при этом соответственно водила 3 и 4 жестко смонтированы на внутренних сторонах, а противовесы 11 и 12 установлены в наружных полостях шкивов 17 и 18,Кривошипы 7 и 8 с противовесами 9 и 10 соединены между собой валом 21, на котором смонтирован сателлит 5, а связями 22 и 23, у"тановленными на их шарнирах 24 и 25, жестко соедине ны с рабочим органом 2Противовесы 13 водил 3 и 4 жестко связаны между собой. При выполнении двигателя в ; виде одного электродвигателя 14 шкивы 19 и 20 связаны между...

Номер патента: 891109

Опубликовано: 23.12.1981

Авторы: Гаврилин, Головачев, Гриншпун, Жучков, Лапшин, Павлов

МПК: B01D 11/02

Метки: системы, твердое, тело-жидкость, экстрактор

...камеры потрубопроводу 25. Суспензия через переточнующель 5 перетекает в отстойную камеру 4,где происходит ее расслаивание в тонкомслое при движении между сепарационнымипластинами 17,Осветленный экстракт выводится из аппарата через трубку 18, а осадок сползает в нижшою часть отстойной камеры 4, в ко торой он транспортируется передаточно-отжимным шнеком 19 к патрубку 20 и под действием клапана 21 сжимается и освобождается от избытка растворителя, после чего попадает во всасывающую камеру 7, Сюда же через штуцер 24 по трубопроводу 25 поступает экстракт иэ предыдущей ступени экстрактора., Полученная суспензия поднимается через всасывающий патрубок 9 тур бинной мешалки 8 в контактную камеру 3, Разрежение, создаваемое во всасывающей...

Номер патента: 889821

Опубликовано: 15.12.1981

Авторы: Баловнев, Белкинд, Головачев, Ермилов, Макаров

МПК: E21B 7/24

Метки: бур, проходки, скважин, шнековый

...в опорных пластинах 8, жестко закрепленных на концах шнековых лопастей 5 под углом Ы, к продольной оси бура (фиг, 1) . Внутри штанги 1 образована полость 9, соединенная через двух- ходовой кран 10 с источником сжатого газа, например компрессором высокого давления (не показан). В нижней части полость 9 соединена с трубопроводами 6 и снабжена подвижным клапаном 11. Подклапанное пространство 12, 45 в котором установлена пружина сжатия 13, соединено осевым трубопроводом 14 с трехходовьж краном 15, который в свою очередь соединен с полостью 9 и атмосферой. Радиальные трубопрово О ды 6 смонтированы под углом 5 к радиусу штанги 1, равным углу подъема дополнительных винтовых лопастей 5 (фиг. 2), В нижней части полости 9 усгановлено стопорное...

Номер патента: 889653

Опубликовано: 15.12.1981

Авторы: Головачев, Гуляев, Кипер, Тульчинский, Тучинский

МПК: C07C 11/18

Метки: диметилдиоксана, каскадом, реакторов, синтеза

...9 и 10 подачи пара соответ,ственно в теплообменники 4 и 5, клапаны 11 и 12 подачи конденсата соответственно в реакторы 2 и 3, атакже вычислительную машину (ВМ) 13.На схеме показаны реализованные в ВМосновные функциональные блоки: блоки 14 регулирования температуры впервом реакторе 1, логический блок15, блок 16 формирования воздействияна клапан 10 подачи пара в теплообменник 5, сумматоры 17 и 18, блоки19 и 20 регулирования температуры,соответственново втором и третьем 20реакторах и корректирующие блоки21 и 22,Способ осуществляют следующим образом.С помощью блока 14 по замеру от ддатчика 6 регулируют температуру вреакторе 1 воздействием на клапан 9.С помощью блока 15 периодически анализируют эффективность работы теплообменника 4 путем...

Номер патента: 875653

Опубликовано: 23.10.1981

Авторы: Головачев, Кобылкин, Латышев, Сельский

МПК: H05B 41/30

Метки: излучением, импульсном, режиме

...импульсная гаэоразрядная 40 лампа 2 и по цепи, состоящей иэ дросселя 6, диода 11, лампы 2 и .резистора 10, с одновременной водэарядкойконденсатора 8 происходит разряд конденсатора 4, сопровождающийся свечением лампы 2 накачки с нарастающейинтенсивностью. Газоразрядная лампа .2 может работать как в режиме само- пробоя, так и запускаться от специального блока поджига( не показан). Свече ние лампы вызывает накачку световой энергией активного вещества, входящего в оптическую систему 1 лазера, Оптическая система 1 лазера, кромеактивного вещества, может содержатьрезонаторы различной конструкции, светоэатворы, элементы для получения кратных гармоник, всевозможные отражатели и т.д, Величина резистора 10 не должна превышать несколькихОм и...

Номер патента: 865363

Опубликовано: 23.09.1981

Авторы: Вахнин, Гинчерман, Головачев, Гордиенко, Молодцов

МПК: B01F 1/00

Метки: аппарат, приготовления, шлихты

...линдрический корпус, шалкой и диспергаторОднако известное Аппарат содержит корпус 1, мешалку2, диффузор 3, установленный подострым углом к оси корпуса в егонижней части, окна 4 для циркуляцииводного раствора крахмала, а такжедиспергатор 5, выполненный Ыэ перфорированной цилиндрической обечайки,прикрепленной к торцу диффуэора подострым углом к его оси, паропровод 6.Работа аппарата заключается вследующем.В корпус 1 заливают необходимоеколичество воды, включают приводвращения мешалки 2 (на чертеже непоказан), загружают крахмап, подаютпар во внутрь диффузора 3 по паропроводу 6. При вращении мешалки 2создается вихреобразный поток движения жидкости (крахмал и вода ), проходящий внутри диффуэора 3 через окна4, ударяется с большой силой о...

Номер патента: 859448

Опубликовано: 30.08.1981

Авторы: Альбицкая, Величко, Головачев, Гриншпун, Калунянц, Степанищев

МПК: C13K 1/02

Метки: гидролизата, растительного, сырья

...экстрагирования из жидкой фазы в твердую и затруднительнее - обратный процесс извлечения растворимых веществ и твердого материала в жидкость. Вследствие этого зону подачи фермента в гидролизаппарат целесообразно выбрать таким образом, чтобы длина участков от этой зоны до места подачи сырья и до места вывода отработанного продукта была соответственно обратно пропорциональна соотношению твердой и жидкой фаз.8594 Таким образом, наряду с технологическим преимуществом предлагаемого способа достигается эконо.жя эа счет снижения расхода фермента с одновременной интенсификацией процесса эа счет повышения концентрации фермента в зоне реакции.Использование предлагаемого способа позволяет существенно снизить расход ферментных препаратов эа Путем...

Номер патента: 850367

Опубликовано: 30.07.1981

Авторы: Головачев, Киселев

МПК: B24B 55/02

Метки: подачи, смазочно-охлаждающихжидкостей

...на величину снимаемого с детали припуска возможно благодаря подвесу устройства на рычагах 8. При движении шлифовального круга к детали его защитный кожух упирается в винт 12 и перемещает устройство в процессе шлифования на рыча-" гах 8 на величину снимаемого с детали припуска. При отскоке круга отвод устроиства под действием пружины 11 ограничивается винтом 13.Такая конструкция устройства позволяет поддерживать форсированные режимы шлифования при любой величине размерного износа шлифовального круга, Устройство имеет открытый сквозной канал, в который подают СОЖ, для снижения разбрызгивания и дополнительного охлаждения детали. Формула изобретения Устройство для подачи смазочно-охлаждающих жидкостей (СОЖ), включающее коллектор для СОЖ,...

Номер патента: 850366

Опубликовано: 30.07.1981

Авторы: Головачев, Худобин

МПК: B24B 55/02

Метки: подачи, смазочно-охлаждающейжидкости

...с внутрен"ними ребрами,На фиг. 1 изображено предлагаемоеустройство, общий вид; на фиг. 2 -узел 1 на фиг. 1,Устройство состоит из пластмассового эластичного конусного кольца 1,имеющего отверстия для прохода СОЖи зажимаемого между планшайбой и кругом вместо обычной прокладки. Кольцо 1 имеет профиль, обеспечивающийрастекание СОЖ к его периферии, надежное уплотнение в части, прилегающей к поверхности абразивного круга.В отверстие кольца 1 вставляется таельчатое кольцо 2, выполняющее функцию крышки, Дпя центрирования относительно планшайбы кольцо 1 имеет навнутренней части ребра 3. СОЖ подается через патрубок 4.850366 4но облегчается монтаж и демонтаж устройства на станке. формула изобретения НИИПИ Заказ 6200/17 Тираж 915...

Номер патента: 844686

Опубликовано: 07.07.1981

Авторы: Бондарович, Головачев, Лурье, Тельтевская, Шапиро

МПК: E02D 11/00

Метки: грунтах, мерзлых, орган, рабочий, разработкиотверстий, талых, устройству

...достигается тем, что в рабочем органе к устройству для разработки отверстий в мерзлых и талых грунтах, включающем полый цилиндр с режущим наконечником, последний выполнен составньм иэ секций, самозаклиненных польи цилиндром, контактирующие поверхности смежных секций выполнены по радиальным плоскостям, проходящим через ось цилиндра, причем секции и стенки полого цилиндра клеют смещенные друг относительно друга отверстия для жесткого фиксирования посредством клиньев.На чертеже показан общий вид рабочего органа к устройству для разработки отверстий в мерзлых и талых грунтах.Рабочий орган состоит иэ секций 1 с отверстиями 2 и Э и полого цилиндра 4 с отверстиями 5 и б. Смещенные относительно друг друга отверстия 2, 5 и фиксирующий клин 7...

Номер патента: 827308

Опубликовано: 07.05.1981

Авторы: Бабенко, Головачев, Новицкий

МПК: B29C 27/06

Метки: соединительноймуфты, термопласта

...скользящей посадке внутрь заготовки 1 соединительной муфты (фиг. 3).Начало 5 (фиг. 2) и конец 6 спирали крепятся к оправке 3 при помощи винтов 7 и шайб 8, Теплостойкая оправка изготавливается из материала, например фторопласта, имеющего более высокий температурный коэффициент расширения, чем материал заготовки соединительной муфты.Геплостойкая оправка (фиг. 3) в сборе с электронагревательной спиралью устанавливается по скользящей посадке внутрь заготовки 1 соединительной муфты, после чего начало 5 и конец 6 спирали поочередно отпускаются винтами 7, затем пропускаются через теплостойкие изоляторы 9 и 10 и подключаются к контактам 11,Процесс вваривания спирали (фиг. 3) во внутреннюю поверхность заготовки соединительной муфты и закрепления...

Номер патента: 822986

Опубликовано: 23.04.1981

Авторы: Головачев, Журковский, Каменский, Лукьянчиков, Медведь

МПК: B22D 15/04

Метки: кокильная, конвейерная

...поворота кокилй и ухода под- З 5 дона.из. зоны сброса.о Далее пневмоцилиндр 24 подает щетку 25 для очистки поддона. При движении по направляющим 9 кокиль 3 по,вбрачивартся в направлякщих 4 вокруг оси цапф с помощью упора 23, и направляющие 9 прижимают его к поддону Механизм 10 смазки вводит форсунку внутрь кокиля и опрыскивает внутренние поверхности кокиля и поддона хромистой массой. Затем цикл понто ряется. Применение конвейерной кокильной машины позволяет увеличить производительность труда за счет сокращения времени технологического процесса кокильного литья,Экономический эффект составляет около 360 тыс. руб. в год.формула изобретения1Конвейерная кокильная машина,содержащая станину, многозвенныйконвейер с установленными на...

Номер патента: 815782

Опубликовано: 23.03.1981

Автор: Головачев

МПК: H01F 41/04

Метки: механизм, провода, раскладки

...стержнями 11, которые проходят через отверстия в гайке 2. На гайку 2 насажен подшипник 12, на наружном кольце которого укреплен кронштейн 13, с проводоводителем 4. Направляющий стержень 14 проходит через отверстие в кронштейне 3.Электродвигатель 15 связан с шестерней 16 и через электромагнитную муфту 5 - с шестерней 7.Шестерня 17 через паразитную шестерню 18 связана с шестерней 9, насаженнойна ходовой винт 1, Шестерня 20 связан:.; с шестерней 16 и через электромагнитну 1 о муфту - с ходовым винтом 1, Коническая шестерня 21 насажена на ходовом винте 1 и соединена с конической шестерней 22, закрепленной на ведущем валу вариатора 3. Ведомый вал 23 вариатора 3 связан с шестерней 24, находящейся в зацеплении с водилом 9,Механизм...

Номер патента: 812306

Опубликовано: 15.03.1981

Авторы: Аксельруд, Анисимов, Головачев, Горкин, Гриншпун, Кральцов

МПК: B01D 11/00

Метки: системы, твердоетело-жидкость, экстрактор

...7 для ножевого съема осадка и лотками 8 дляперегрузки срезанного осадка в сле- у дующую камеру. Внутри полого горизонтальноговала 4 расположены неподвижные трубы 9-11, каждая из которыхсоединяет внутреннее пространствобарабанного вакуум-Фильтра с соответствующей секцией вакуумного сборника- распределителя 12.В вакуумном сборнике-.распределителе 12 предусмотрены штуцер 13 с вентилем 14 для подсоединения к вакуумной линии, а также штуцер 15 с вентилем 16 для периодической подачи сжатого воздуха на обратную продувкуфильтровального полотна. Аппарат оснащен бункером 17 для загрузки сырья,разгрузочным лотком 18, штуцером 19 5 для подачи экстрагента, штуцером 20 для вывода. экстракта, переточными трубопроводами 21, насосами 22 и...
