Головачев

Номер патента: 299776

Опубликовано: 01.01.1971

Автор: Головачев

МПК: G01N 3/34

Метки: монокристаллов, хрупкости

...анизотропии хрупкости монокристалла, определяют отношение средних длин трещин разноименных кристаллографических символов в фигурах удара,нус с углом 10 и притупленном до диаметра 0,2 лтм,Игла Франка жестко закрепляется в штатиВе, снаокенным столиком с уп 1 угой подлоикой из корковой пробки, в которой против острия иглы прорезано цилиндрическое отверстие диаметром 5 лл. Разбег иглы постоянный и регулируется таким образом, что заглубление ее острия в пластины слюды должно составлять 0,5 лм. Точки нанесения ударов располагаются на пластинах слюды в шахматном порядке по сетке 1010 ллт и более редкой с таким расчетом, чтобы концы лучей смежных фигур удара отстояли достаточно далеко один от другого, Пластины должны подаваться под удар иглой...

Номер патента: 298823

Опубликовано: 01.01.1971

Авторы: Головачев, Голубовский, Долганов, Минина, Фаворов

МПК: G01D 7/04

Метки: 298823

...и, з. контакты командных реле 30 и 31 подключена к источнику напряжения 46,Выход макс снимается с контактов 49 реле 43 элемента сравнения 7. Выход мнц о 5 20 З 0 35 40 45 снимается с контактов 50 релесравнения 8.Выход датчика 51 опасного значения типа да - цет через развязывающие диоды 52, 53 и 54 подключен соответственно ко входам командных сигналов Вх Вхз и Вхз. Выход датчика 55 через диоды 56, 57 и 58 подключен соответственно ко входам командных сигналов Вх Вх, и Вх 4. Выход датчика 59 через диоды 60, 61 и 62 подключен ко входам командных сигналов Вх Вхз и Вх а выход датчика 63 через диоды 64, 65 и 66 подключен соответственно ко входам командных сигналов Вхз, Вхз и Вх,.Работа схемы заключается в следующем.Сигналы с датчиков 1 ц 2...

Номер патента: 287331

Опубликовано: 01.01.1970

Авторы: Головачев, Долганов, Коломнин, Призенко

МПК: G01P 3/481, G01P 3/489, G08C 13/02 ...

Метки: двухканальное, сигнальное, тахометрическое

...отрицательных импульсов их дифференцированные в звеньях 7 и 10 задние фронты через диоды 26 и 27 поступают соответственно в элементы 24 и 25 памяти и запоминаются лля дальнейшего управления блоками 18 и 19 индикационной памяти. Импульсы с селекторов 5 н б через соответствующие схемы ИЛИ 8 и 11 поступают каждый на один нз входов своих логических элементов И 9 и 12 и открывают их лля пропускания импульсов с генератора 13 стабильной частоты в счетчики 14 и 15.Параллельный двоичный код со счетчиков 14 и 15 подается поканально в дешифраторы 16 и 17 двоичного кола, где вырабатываются сигналы при достижении оборотами контролируемых уровней, в том числе н уровней, соответствующих допустимому значению раз 1 юстных оборотов между...

Номер патента: 272012

Опубликовано: 01.01.1970

Авторы: Головачев, Емйн, Изотов, Ковалев, Коврев, Мов, Осипов, Рощин, Суворов, Фокин

МПК: B21C 23/32, B21J 3/00

Метки: металлов, сплавов, тугоплавких

...усилие ущность ие слит посооа состоит в том, в или промежуточны то прессо- заготовок Предлагаемый способ о внутреннюю поверхность о новкой в контейнер покр ционным слоем а-нитрида одновременно технологиче посредственно перед пресс оболочку устанавливают в прутков из жаропрочных танталовых сплавов) производится после натрева в вакууме до температуры 1800 - 2200=С и покрытия внутренней поверхности ненагретой стальной обо 5 лочки а-нитридом бора. Оболочка устанавливается в контейнер пресса непосредственно перед прессованием. Применение ненагретой стальной оболочки со слоем а-нитрида бора позволяет достичь оптимального соответствия10 прочностных характеристик материала оболочки и подлежащего прессованию металла или сплава, предотвратить...

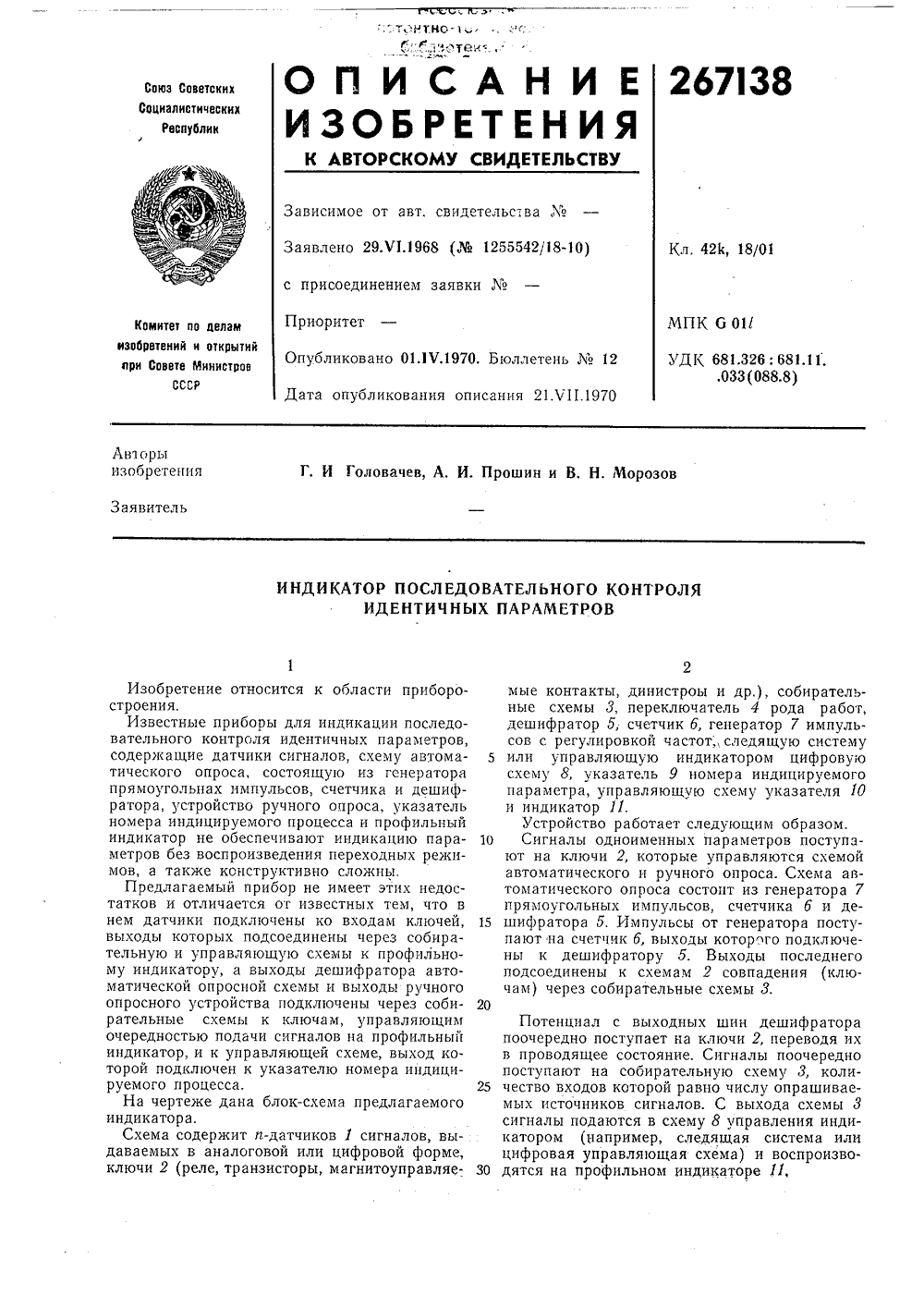

Номер патента: 267138

Опубликовано: 01.01.1970

Авторы: Головачев, Морозов, Прошин

МПК: G01D 5/12

Метки: идентичных, индикатор, параметров, последовательного

...дешифратор 6; счетчик 6, генераторимпульсов с регулировкой частотследящую систему 5 или управляющую индикатором цифровуюсхему 8, указатель 9 номера индицируемого параметра, управляющую схему указателя 10 и индикатор 11.Устройство работает следующим образом.10 Сигналы одноименных параметров поступают на ключи 2, которые управляются схемой автоматического и ручного опроса. Схема автоматического опроса состоит из генератора 7 прямоугольных импульсов, счетчика 6 и де шифратора 6. Импульсы от генератора поступают на счетчик 6, выходы которого подключены к дешифратору 6. Выходы последнего подсоединены к схемам 2 совпадения (ключам) через собирательные схемы 3.0 Потенциал с выхо поочередно поступает в проводящее состоян поступают на собира 25...

Номер патента: 262451

Опубликовано: 01.01.1970

Авторы: Головачев, Призенко, Фаворов, Шаповаленко

МПК: G06F 3/14, G06F 7/04

Метки: значений, индикации, сигналов, экстремальных

...1 импульсов поступают на коммута.тор 2 каналов, где попадают на делитель 4частоты и на ключ 3.В паузе между тактовыми импульсами ключ3 закрыт, и импульсы с датчиков б - 9 сигналов через открытые ключи 10 - 13 каналовпоступают на реверсивные счетчики 14 - 17каналов, которые считывают и запоминаютим пульсы.При поступлении тактового импульса с делителя 4 частоты на триггер 5 коммутатора 2каналов триггер 5 опрокидывается, ключи10 - 13 каналов закрываются, и открываютсяключи 3 и 28, От генератора 1 импульсов через открытый ключ 3 импульсы поступают навходы реверсивных счетчиков 14 - 17 каналов, где происходит вычитание импульсов сделителя 4 через открытый ключ 28 на счетчик 29.Информация о состоянии триггеров реверсивных счетчиков 14...

Номер патента: 239597

Опубликовано: 01.01.1969

Авторы: Абрамов, Багов, Варгин, Головачев, Зотов, Кобелев, Козловский, Корнюшин, Лихтеров, Маслов, Мирской, Мос, Чист, Чичигин, Шорин

МПК: G01F 23/26

Метки: дискретный, индуктивный, поплавковый, уровнемер

...преобразователя д с переключателем б Выбор уровня.Когда переключатель Выбор уровня занимает положение, соответствующее нижней границе диапазона измерения уровня, к коммутационному преобразователю подключаются катушки А и Б, являющиеся аналогичными плсчамц мостовых схем каналов 1 ц 11 измерения, Расстояние между этими катушка 1 ц равно рясстояншо между поясками 7 поплавка 2. Катушки А и Б представляют собоц вторые пле 5 чц мостовых схем для их балансировки.При положснцц переключателя Выбору,Овня, соответствующем промежуточному значснио уровня, к коммутационному преобразовятел;О вместо катушек А ц Б подключена 10 другая пара катушек.Если нижний поясок поплавка обхватываеткатушку индуктцвностц А, а верхний поясок - кятушк 1...

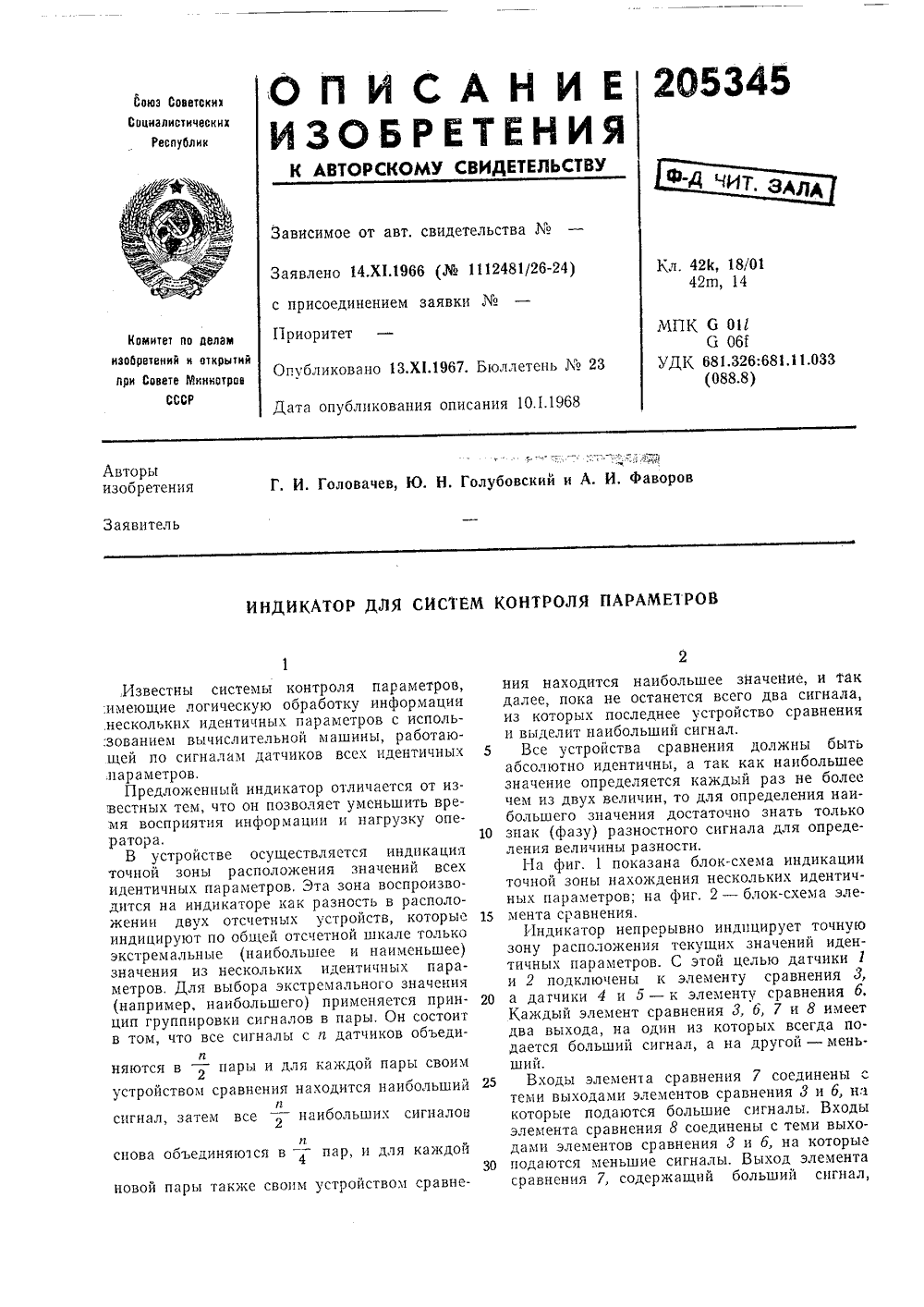

Номер патента: 205345

Опубликовано: 01.01.1967

Авторы: Головачев, Голубовский, Фаворов

МПК: G01D 7/04

Метки: индикатор, параметров, систем

...- меньший.Входы элемента сравнения 7 соединены с теми выходами элементов сравнения 8 и б, на которые подаются большие сигналы. Входы элемента сравнения 8 соединены с теми выходами элементов сравнения 8 и б, на которые подаются меньшие сигналы. Выход элемента сравнения 7, содержащий больший сигнал,соединен с соответствующим указателем индикатора 9. Другой выход не используется, Лналогично сосдинсн выход элемента сравнения 8, на который подается меньший сигнал.Каждый элемент сравнения предназначен,5 для разделения пары сигналов на больший сигнал и меньший сигнал, С этой целью оба сигнала подключены на входы схемы вычитания 10. К выходу схемы вычитания подключен усилитель 11, а к выходу усилителя - вы прямитель 12. К выходу блока 12...

Номер патента: 201971

Опубликовано: 01.01.1967

Авторы: Всесоюзный, Головачев, Черн

МПК: E02D 17/06, E02F 5/20

Метки: мерзлых, отверстий, разработки

...воспринимающая удары, жестко соединена с полым цилиндром и свободно 30 пропущена через отверстие в нижней плит;вибромолота, который в процессе работы прижимается к грунту посредством пружин и гидроцилиндров, прикрепленных в верхней части направляющей рамы.На фиг. 1 схематически изображено предлагаемое устройство; на фиг. 2 - вибромолот с частичным разрезом,Устройспво смонтировано на перемещающемуся по грунту тягаче 1 с направляющей,рамой 2, шарнирно соединенной с тягачом и снабженной выдвижными аутриггерами 3 для опирания на грунт в,процессе рабочего цикла рабочего органа. Рабочий орган выполнен в виде полого цилиндра 4 с поперечным сечением любой формы, скошенными внутрь стенками и утолщения по наружному периметру 5, упруго...

Номер патента: 199764

Опубликовано: 01.01.1967

Авторы: Головачев, Дудчекко, Карпинский

МПК: E02D 13/04

Метки: используемый, кондуктор, плавучий, погружении, свай

...балка 10 с закрепленной на ней шарнирно гайкой 11. При вращении штур.вала 12 винт начинает двигаться поступатель.15 но вместе со связанной с ним через промежуточный элемент 13 колодкой 8, Наличие шар.ниров между винтом и промежуточным элементом, а также шарнирное крепление гайки исключает передачу на винт изгибающих мо ментов и возможность его излома,Четыре независимые колодки в каждой зажимной ячейке позволяют ликвидировать влияние возможных отклонений в положении анкерных оболочек на точность закрепления 25 кондуктора и, следовательно, забивки последующих оболочек.Подъем рамы кондуктора и ее опусканиепроизводится простейшим подъемным устройством, включающим четыре лебедки 14, уста новленные на раме, четыре стойки 15 на пон199764 А-А г...

Номер патента: 185358

Опубликовано: 01.01.1966

Авторы: Вдовин, Головачев, Зорин, Кизил, Коваленко, Осмоловский, Рыковский, Ханин

МПК: C21D 7/06

Метки: внутренних, наружных, поверхностей, упрочнения

...Ханин, Н. Н. Головачев, Ю, А. Вдовин и П, А. Коваленко Заявитель СПОСОБ УПРОЧНЕНИЯ НАРУЖНЫХ И ВНУТРЕННИХ ПОВЕРХНОСТЕЙ ДЕТАЛЕЙДробьзаводскойвоздействнудительнонне, и онатали закрытый объем и из т сжатый воздух, Под дроби сообщается при -поступательное движе наклеп поверхности де чнения поверхност амкнутых система ижение с помощь асыпают в сети подаю ем воздуха е возвратно производит екта поверхностного лагается наклеп проличеством дроби, притоком сжатого воздутения утренних ущейся в м, что, с ностногостоянным движение х и вн движ ийся те поверх ят по 1 ой Впособа не требует о оборудования, исдает возможность еограниченную по- дроби в пределах Известны способы упдеталей движущейся вдробью, приводимой ввибрации.Для повышения эффупрочнения...

Номер патента: 177350

Опубликовано: 01.01.1965

Авторы: Головачев, Козлов, Милейковский, Силин

МПК: E02D 13/06, E02D 7/18

Метки: вибропогружателя, работы, режимом, свайного

...схема устройства,с помощью которого осуществляется предложенный способ. Устройство включает следуюшие элементы,1. Датчики 1 и 2, фиксирующие в общемслучае характеристики колебания конструкции 3 (амплитуда, частота, в необходимыхслучаях и ускорение), режимы погружения5 (потребляемая мощность, скорость погружения).2. Оптимизатор 4, представляющий собойустройство, воспринимающее информацию отдатчиков 1 и 2 и программного устройства 5,10 сравнивающего ее с предыдущей информаци.ей и на основании этого вырабатывающегосигналы для управления режимом работы вибратора б. Программное устройство 5 выдаеткомандные импульсы для синхронизации ра 15 боты всех устройств системы, а также прогнозирует в соответствии с закладываемой программой требуемое...

Номер патента: 176058

Опубликовано: 01.01.1965

Авторы: Головачев, Конструкторское, Рынков, Смирнов

МПК: B27B 3/30, B27B 3/34

Метки: гидронатяжное, пил, рамных

...частей корпуса с двух сторон в Т-образных пазах. От продоль ного смещения они зафиксированы упорами17 (фиг. 2). Для защиты от грязи рабочих цилиндров 15 (фнг. 3) на верхних плоскостях гидронатяжного устройства установлены две цельные резиновые прокладки 18 с отверстия ми под рабочие поршни. Прокладки прижатык корпусу 1 устройства двумя крышками 19 и винтами 20 (фиг. 2). Для заливки масла и промывки в корпусе 1 имеется специальная пробка 21 с шариковым предохранительным З 0 клапаном. Пробка 22 (фиг. 3) служит для вы176058 фиг 1 10 89 иг.2 пуска воздуха при заливке масла в устройство.К верхней поперечине пильной рамки устройство крепится с помощью крюков 23, шпонок 24, планок 25 и гаек 2 б.Гидронатяжное устройство работает следующим...

Номер патента: 132307

Опубликовано: 01.01.1960

Авторы: Айзенберг, Варденбург, Головачев, Черняев

МПК: H02K 3/50

Метки: асинхронного, виброударных, машин, статор, электродвигателя

...долговечность электродвигателей, встроенных в ударную часть виброударных машин (например вибромолота),На чертеже изображен в разрезе асинхронный э родвигатель со статорной обмоткой предлагаемой конструкции,Основными частями электродвигателя являются: статор 1, статорная обмотка с лобовыми частями 2, ротор 3 и вал ротора 4, Изоляция б статорной обмотки выполняется литой из пластмассы и армируется стальными стержнями б, приваренными к пакету статора и расположенными в виде консолей над лобовыми частями обмотки.Для получения указанной изоляции применяются полимеры (термореактивные компаунды, эпоксиды и др.), которые не имеют пустот и обладают повышенной механической прочностью в условиях знакопеременных нагрузок. Армирование литой...

Номер патента: 117005

Опубликовано: 01.01.1958

Авторы: Головачев, Гольбец, Морозов, Уваров, Черняев

МПК: E02D 17/02, E02F 1/00, E02F 5/02 ...

Метки: земляного, котлованов, полотна, разработки, теле

...и рычажно-пружинный механизм срабатывают и заклинивают ударную часть вибромолота.Разработка котлована описанным способом с применением указанного устройства производится следующим образом.Полый цилиндр устанавливают вертикально в направляющей рамеПосле включения вибромолота цилиндр погружается в грунт со скоростью 2 - 5 млшн. Такая скорость погружения трубы в грунт возможна благодаря большому динамическому воздействию вибромолота, сообщающему трубе вибрации одновременно с ударами, т. е, работающему на вибрационно-ударном режиме.В процессе погружения цилиндра грунт заполняет его и уплотняетпод влиянием ьибрации, образует плотный грунтовый керн, длина которого несколько меньше глубины погружения цилиндра. После достижения цилиндром...

Номер патента: 91179

Опубликовано: 01.01.1951

Авторы: Головачев, Комаров, Фоминский

МПК: B23K 35/30, C22C 9/00

Метки: инструментов, пайки, режущих, сплав

...Л) 11;,(1 в (в"( к;) (:(;(:1 1):.в:( ввт. в. Л. т:"(1 ;р(; 111 . Вв цгв)( .(, (1, 1,(чвв ч;в ) .11. Л. (1)в(31 б рете Предмп 133;151 иИкР Но авт. В. М 32)61 отличаетя высокой тсмперат рой плавления, что нс отвечает требогани 51, прсдвявляемым к прин(по п)и пп,".к твердо;плавного инстру)с,та.,ВГ 1;Н( 1 "06, ( счевдо 7 (1и всличеца конПен 13 ци 5 крс(япця;.0 3 - 6 . Кром( того в п)и)011 ыл Ввсдс: Пцк.1 рцпоп Ового ОстаВЯ моет по- Г:1 гкс.; О тсм и ср ат) 1 П,13 В 1 с) и я, в )зти) ате чего )ен(,п(пася пс 1)сгрев пс(тип тверд,1 к сплавов и темамым расцтирилас. область примеПСЦ 151 ПРЦП 05 Г П ав ДЛЯ П 3 1 КЦ Г)Е)КП.: ИН- ) ру)сцтов по авт. св. М 73261, о т, и ч 3 го п(ц й с я тем, что, с целНо ра;п 1:(рсни 5 об,.13 тц ео применения и...

Номер патента: 78765

Опубликовано: 01.01.1949

Авторы: Головачев, Фоминский

МПК: B08B 15/04, B23K 1/12, B23K 31/04 ...

Метки: инструмент, припаянным, режущий, хвостовиком

...соединение двух деталей, составляющих режущий инструмент, осуществляют пайкой. Олцако обычные формы мест соедицсция деталей не ооеспечивают до. статочцо надежной спайки, так как в цих це предусмотрена возможнос 1 ь выхода паров и газов, ооразуюшихся во время пайки. Из-за отсутствия шхода для газа создается газовый слой между двумя собранными д- талями, мешающий спайке смежных поверхностей.В изобретении этот недостаток устранен. В одной из деталей, в месте соединения с другой, предусмотрено отверстие для выхода газов во время пайки, что оолегчает процесс пайки и обеспечивает прочность соединения.На фиг. 1 изображены заготовки составного инструмента в разооранном виде; ца фиг. 2 - те же заготовки в собранном виде. Со:таиной инструмент...

Номер патента: 73261

Опубликовано: 01.01.1948

Авторы: Головачев, Фоминский

МПК: B23K 35/30, C22C 9/06

Метки: быстрорежущей, вставными, зубцами, инструментов, пайки, режущих, сплав, стали

...ИНСТРУМЕНТОВ СО ВСТАВНЫМИ ЗУБЦАМИ ИЗ БЫСТРОРЕЖУЩЕЙ СТАЛИимеющих минимальные зазоры, до. ,пускает перегрев при пайке и при закалке после пайки. Редактор Д. В. Голяев Отв, редактор М. М. Акишив 559,Цля пайки режущих инструментов со вставными зубцами из быстрорежущей стали и ее заменителей предлагается сплав, содержащий: меди 74 - 76%, никеля 6 - 8,о, железа 8 - 10/о, марганца 6 - 8 ою и кремн,ия 1,8 - 2/о,Сплав имеет двухфазную структуру твердых растворов, обладает хорошей жидкотекучестью, диффундирует в спаиваемые металлы, обеспечивает полную пропайку в деталях,Предмет изобретения Сплав для пайки режущих инструментов со вставными зубцами из быстрорежущей стали, о т л и ч а ющ и й с я тем, что он содержит: меди 74 - 76 о/о, никеля 6...

Номер патента: 72620

Опубликовано: 01.01.1948

Авторы: Головачев, Комаров

МПК: B23C 5/08

Метки: инструмент, режущий

...ста готовленпя иредлага отливастся центроб га рккупих зубьев Внутренняя 1 Ивер сер;и;яника из .ча изина кив) 11 ест;л 5)от иаикии, ОТИИСПТС 51 ) С ВИ Ь)М И иной инс ческоумента сордечтого инс румс сиоо нта кол Р) зав ався ли в С") Л,),(о иг легс и мости живя СИОзаготовка о) ) 1)ИИ1(к) кингс ии( от треми, лиру)киа 5 (, о- )ИЬЛ) ) О я) с зубья .)ки и иа 1 ЕЦ) 11 И,) от( ") (1 иическичи втулкой ос Предме тения о Рекуги й из ревкуин го колыматрцала, о т л и ч ца с с(р;вциком в)1 остов) а, соединена о )ц и н с 51 ио и) сиикос серде то иов лочного НИ 51 КО; т(м,ИЧ кими. сг. о р 1 а и ы и о; и е и и 51 гто нричсцн)го р(,ку 1(и с т.".))у рс;1 угц( ЯВЛЯ 1 ОТС 5 К иик 2 пз ма Для пз ной стали буемого гпа бо без нц.(,иовертиостгий...

Номер патента: 63823

Опубликовано: 01.01.1944

Авторы: Головачев, Петропавловский, Фоминский

МПК: B23K 31/04, B23K 35/30, C22C 9/06 ...

Метки: быстрорежущей, державке, заменителей, инструмента, лезвий, припайки, стали

...для получения тврдых растворов. Железо позволяет несколько снизить содержание никеля. Кремний и марганец повышают жидкотекучесть сплавов. В их присутствиихорошо шлакуются железистые окислы.Сплавы имеют двухфазную структуру тврдых растворов никеля, марганца, кремния, железа в Меди и никеля, марганца, кремния в железе.Оправдали себя следующие три сплава:Температура плавления этих сплавов лежит в интервале температур:первого сплава11901210:С,второго12001225. третьегощт 122 О 1240. Сплавы обладают хорошей жидко текучестью, обеспечивающей пол ную пропайку зубцов п допускаюттевтпературхтьттт интервал панки ипрочности паянного шва; поэтому пайку можно производить ими при более низкой температуре 11190122 О). а закалкумпри более вьтсокон, причм...

Номер патента: 51996

Опубликовано: 01.01.1937

Авторы: Головачев, Петропавловский

МПК: B23C 5/10, B23C 5/18

Метки: фреза, хвостовая

...известным в технике способом, например, дуговой электриче.ской сваркой,Согласно изобретению, при изготовлении подобным способом хвостовойфрезы и тому подобного режущегоинструмента малого диаметра применяется корпус фрезы с пазами длязубцов, выполненными с наклонамипо направлению к хвостовой частикорпуса. При такой конструкции хвостовой фрезы имеется в виду получить наиболее надежное закреплениезубцов.На чертеже фиг, 1 изображает боковой вид предлагаемой хвостовой фрезы с частичным разрезом и фиг. 2 -ее вид с торца,Хвостовая ав корпуса с цилиндрическои частью и коническим хвостовиком. В цилиндрической части корпуса, наклонно к оси, расположены прямые пазы, в верхней части которых по всей длине сняты фаски.Для получения...

Номер патента: 40620

Опубликовано: 31.12.1934

Автор: Головачев

МПК: G01B 17/04

Метки: акустических, крепления, приборах, пружинное, струны

...струне равна 1/4000 мм, то необходимо обеспечить неподвижность закрепления струны почти идеально жестко, Для достижения этого в предлагаемом приспособлении применена в качества пружины Чобразной формы скоба, одно плечо которой жестко закреплено на акустическом приборе, а другое служит для закрепления струны и снабжено стопорным болтом,На чертеже фиг. 1 изображает общую схему предлагаемого приспособления; фиг, 2 - вид со стороны стрелки на фиг, 1; фиг. 3 - вид приспособления в разрезе.Приспособление состоит из стальной дугообразной формы скобы Д, примененной в качестве пружины, одно плечо которой жестко прикрепляется к опорному концу акустического прибора для измерения деформаций. На другом плече скобы Д жестко укреплена деталь Н с...

Номер патента: 39871

Опубликовано: 30.11.1934

Авторы: Головачев, Полевой

МПК: G01B 17/04

Метки: колебаний, резонанса, струн

...с одинаковыми амплитудами, фазы которых сдвинуты на 180. В один из них входит в виде приемника электромагнит прибора, а в другой в так же электромагнит, служащий ,для ком пенснрования токов. в предложенном устройстве.Как видно из фиг. 1, контуры имеют общую равнопотенциальную точку выхода из генераторов. При этом точки а и б оказываются так жеравнопотенциальнымн, так как напряжения У, и У, (фиг. 2) взаимно компенсируются. В телефоне усилителя, присоединенного входом к точкам а, б, звука слышно не будет.При резонансе от колебаний струны в магнитном поле электромагнита 1 в катушке последнего индуктируется электродвижущая сила Г(фиг. 2), попадающая на вход в усилитель, и в телефоне слышен звук колеблющейся струны.Электромагнит П служит...

Номер патента: 36778

Опубликовано: 31.05.1934

Авторы: Головачев, Шермушенко

МПК: B23P 19/02

Метки: наконечников, холодный, челночных

...авторского свидетельства оиубликоваио 31 мая 1934 года, Предмет изобретения. Ъксиерт М. Г. Евангулов Редактор Н. Н. Васильев(568) В авторском свидетельстве Ы 21642 описан способ изготовления челночных наконечников, состоящий в том, что закаленную головку наконечника холодным способом соединяют с хвостовиком, для чего в головке наконечника высверливают отверстие, в которое запрессовывают предварительно кернуемый .с торца конец хвостовика.Видоизменение этого способа, являющееся предметом настоящего изобретения, состоит в том, что головка на. конечника вообще не закаливается. Изготовление челночных наконечников производится следующим образом: в отверстие не закаленной головки наконечника запрессовывается конец хвостовика,...

Номер патента: 35418

Опубликовано: 31.03.1934

Авторы: Головачев, Якутович

МПК: G01B 17/04

Метки: измерительных, подвес, приборах, пружинный, струны

...продолжительность времени колебаний струны в период затухания их тем, что колеблющаяся нмасса струны значительно увеличена добавочным. подвешенным к ней грузом.аа На чертеже схематически изображен боковой вид акустическогоэкстенсометра,в котором струна С, нагруженная пружиной П, снабжена массой в виде грузас Мд, подвешенного на тягах Сд иС 2 вО выдаче авторского свидетельства опубликовано 31 марта 1934 года.ЭМэлектромагнит для возбуждения колебаний в струне С.Действие груза Мг заключается в том,что по прекращении воздействия электромагнита ЗМ на струну С период затухания колебания струны благодаря массе груза Мд, связанного пружиной П"в одну систему со струною С, и в со-.ответствии стой или иной величиной этой массы может быть...

Номер патента: 33718

Опубликовано: 31.12.1933

Авторы: Бобров, Головачев

МПК: G01B 17/04

Метки: акустической, аппаратуре, измерительной, крепления, прибор, струны

...его и установках на образцах, применена в качестве установочного шаблона калиброванная линейка 5, снабженная четырьмя отверстиями, из коих два крайних служат для помещения в них зажимов 7 и 2 для струны, а средние в д закрепления авторскому свидетельству Д ному 26 апреля 1933 О выдаче авторского свидетель Применяемый обычно на практике прием крепления струны на деревянных сооружениях, с целью определения акустическим способом деформаций и напряжений образца, состоит обычно из двух шурупов, ввинчиваемых в образец; между ними и на них натягивается струна, рядом же с нею прибивается электро. магнит для возбуждения в струне колебаний,Указанная система требует предварительной разметки на установке, сверления отверстий для шурупов и после....

Номер патента: 21642

Опубликовано: 31.07.1931

Авторы: Головачев, Шермушенко

МПК: B23P 19/02

Метки: наконечников, холодный, челночных

...предлагается производить путем запрессовывания накерненного конца хвостовика .в высверленное гнездо головки наконечника.На чертеже фиг. 1 изображает вид челночного наконечника в разрезе; фиг, 2 - установку наконечника на прессе.Изготовление челночных наконечников производится холодным способом путем соединения закаленной головки 1 наконечника с хвостовиком 2. В гнездо, высверленное в головке 1 перед ее закалкой, закладывается, после закалки конец 3 хвостовика, при чем торец закладываемого в гнездо конца 3 предварительно кернуется, Собранный выщеописанным способом челночный наконечник устанавливается на прессе, где хвостовик 2 подвергается действию пунсона. В результате действия пунсона на хвостовик, на его конце 3 возникают остаточные...

Номер патента: 4102

Опубликовано: 30.11.1927

Автор: Головачев

МПК: G08C 19/02

Метки: ветра, воды, изменений, наблюдения, направления, расстоянии, течения

...стрелка будет прыгать в пределах полной шкалы и создавать тем условия, неудобные для наблюдений, Для устранения этого служит вторая система мостика, подобная первой, но повернутая по отношению к первой на 180. Градуировки гальванометров отличаются на пол шкалы, служа одновременно для взаимного контроля, Таким образом, проволоки уложены так, что разрывы их лежат на противоположных концах диаметра, благодаря чему по совершении флюгером оборота больше 360 показания на одном гальванометре хотя и прервутся, но в то же время другой гальванометр даст возможность производить наблюдения.К системам следует употреблять , элементы Даниеля с постояннойконцентрацией раствора, чтобы получать всегда одно и то же напряжение. При соединении...
