Способ преобразования графика, записанного на кинопленке в виде линии, в график, записанныйв виде «ширмы»
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

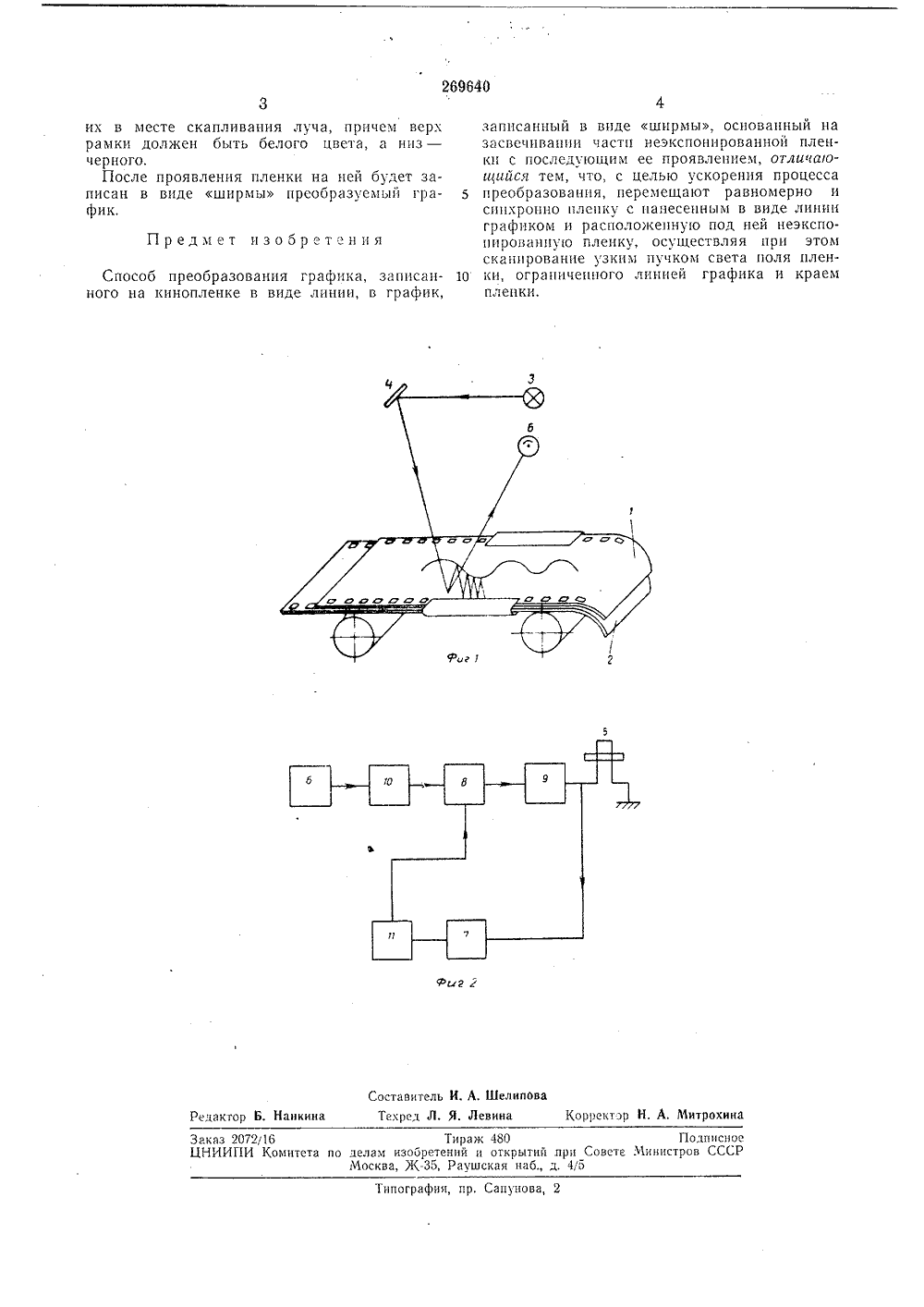

9 иблветека МЬА ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ269640 Союз Советских Социалистических РеспубликЗависимое от авт. свидетельства Ло Заявлено 0 1,1966 ( 1111593/18-2 л 42 птв, 11/О с присоединением заявки ЪеПриоритет ЧПК б 06 с 11/00УДК 681.327,12(088,8 Комитет по делам изобретений и открытий при Совета Министров СССР17,Ы.1970. Бюллетень ЛЪ убликован Дата опубликования о ния 27 Х 11.19 вторызобретен Б. В, Наумо Б онькии, В, Г. Лыс Заявитель СПОСОБ ПРЕОБРАЗОВАНИЯ ГРАФИКА, ЗАПИСАННОГО НА КИНОПЛЕНКЕ В ВИДЕ ЛИНИИ, В ГРАФИК, ЗАПИСАННЪй В ВИДЕ ШИРМЪтройство дл г. 2 - блок ляющей ск осухема нироПредлагаемыи способ может быть использован в вычислительной технике.Известные способы преобразования графиков, записанных в виде темной линии, в графики, записанные в виде ширмы, требуют применения ручного труда. Непосредственная запись процесса в виде ширмы требует сложных устройств.Предлагаемый способ отличается от известных тем, что перемещают равномерно и синхронно пленку с нанесенным на нее в виде линии графиком и расположенную под ней неэкспонированную пленку, осуществляя при этом сканирование узким пучком света поля пленки, ограниченного линией графика и краем пленки.Это позволяет значительно ускорить процесс преобразования.На фиг, 1 изображено уся ществления способа; на фи -с следящей системы, осуществ а вание поля графика.Кинопленка 1 с записанным на нее в виде темной линии графиком накладывается сверху на неэкспонированную пленку 2 и они обе передвигаются равномерно и синхронно. Узкий пучок света от источника д направляется на зеркальце 4 гальванометра 5, отражаемый луч попадает на кинопленку. Гальванометр располагается так, что при отсутствии тока через него луч попадает на край пленки, а по мере нарастания тока луч перемещается поперек пленки к другому ее краю. Световой луч проходит сквозь прозрачную пленку с записью сигнала и отражается от светлой неэкспонированной пленки, находящецся под нею. Отраженный луч воспринимается фотоэлектрическим приемником б. Как только луч доходит до темной линии, отраженный от О пленки световой поток резко падает, что приводит к скачку тока через фотоэлектрический приемник. Приемник светового излучения выдает импульс, который меняет полярность тока через гальванометр, и луч начинает отклоняться в обратную сторону. При этом оказывается засвеченным участок неэкспонированной пленки от края еедо линии графика.Когда луч доходит до края пленки (токчерез гальванометр равен нулю), срабатывает о нуль-индикатор 7, и луч снова начинает перемещаться в сторону линии графика, пока импульс с фотоэлектрического приемника не изменит направления тока через гальванометр. Направление тока через гальванометр 25 изменяют триггер 8 и интегрирующая цепь 9.Триггер запускается или от формирователя 10 после фотоэлектрического приемника б.или от формирователя 11 после нуль-индикатора 7. Для предотвращения сбоя пленки З 0 должны перемещаться в рамке, закрывающейТираж 480лелаги изобретений и открытий прп СоМосква, Ж, Раушская наб., д. 45 Заказ 2072 ЦНИИПИ 6Комите Подписноее Министров СССР Типография, пр. Сапунов их в месте скапливания луча, причем верх рамки должен быть белого цвета, а нпз - черного.После проявления пленки на ней будет записан в виде ширмы преобразуемый график,Способ преобразования графика, записанного на кинопленке в виде линии, в график,записанный в виде ширмы, основанный на засвечиванпи части неэкспонированной пленки с последующим ее проявлением, отличаои(пйся тем, что, с целью ускорения процесса 5 преобразования, перемещают равномерно исинхронно пленку с нанесенным в виде линии графиком и расположенную под ней неэкспоппрованпую пленку, осуществляя при этом сканирование узким пучком света поля плен ки, ограниченного линией графика и краемпленки.
СмотретьЗаявка
1111593
Б. И. Легонький, В. Г. Лысков, Б. В. Наумов
МПК / Метки
МПК: G06K 11/02
Метки: «ширмы», виде, график, графика, записанного, записанныйв, кинопленке, линии, преобразования
Опубликовано: 01.01.1970
Код ссылки
<a href="https://patents.su/2-269640-sposob-preobrazovaniya-grafika-zapisannogo-na-kinoplenke-v-vide-linii-v-grafik-zapisannyjjv-vide-shirmy.html" target="_blank" rel="follow" title="База патентов СССР">Способ преобразования графика, записанного на кинопленке в виде линии, в график, записанныйв виде «ширмы»</a>
