Устройство для преобразования функций, заданных графически, в кодированную запись на перфорированном носителе информации

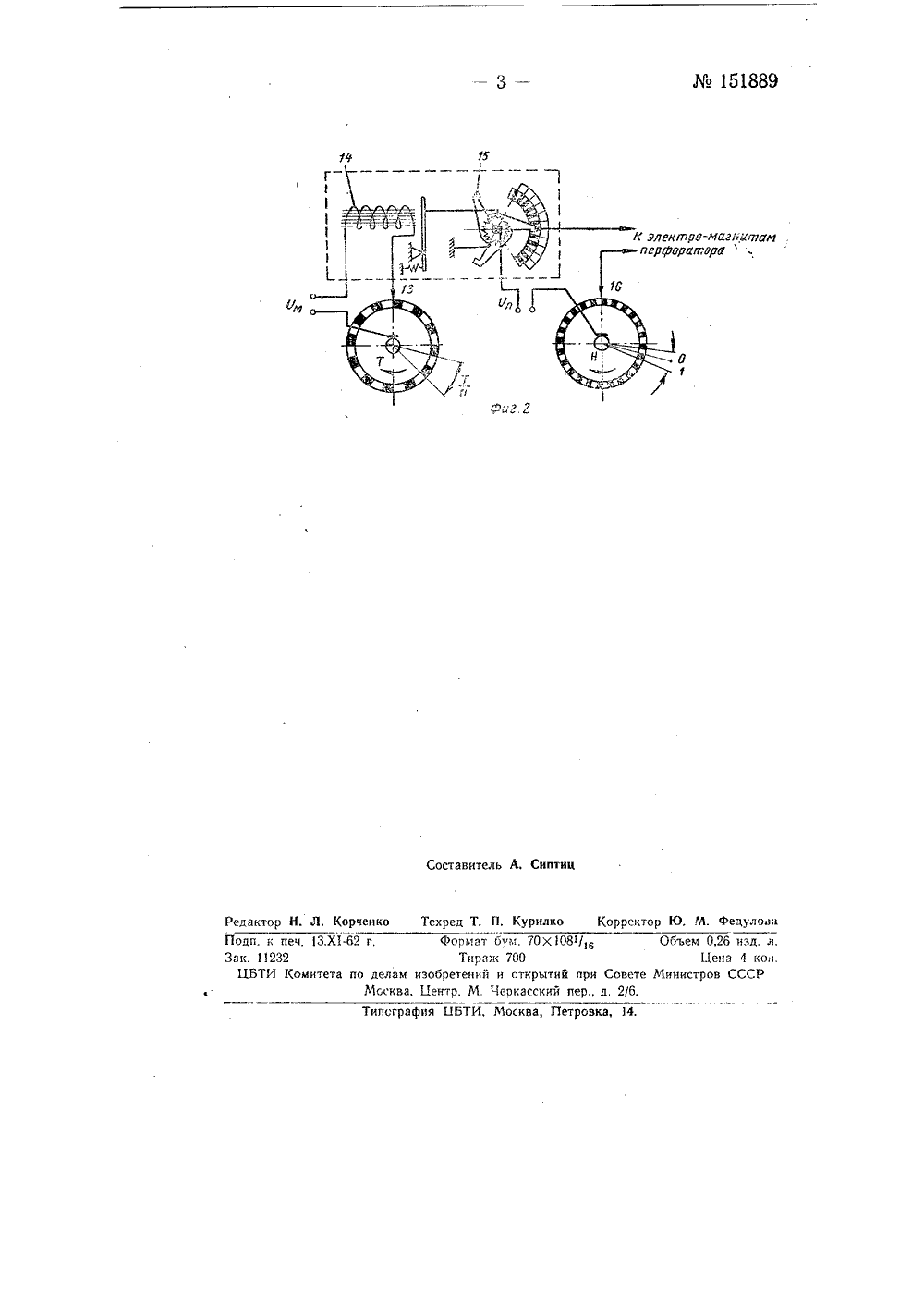

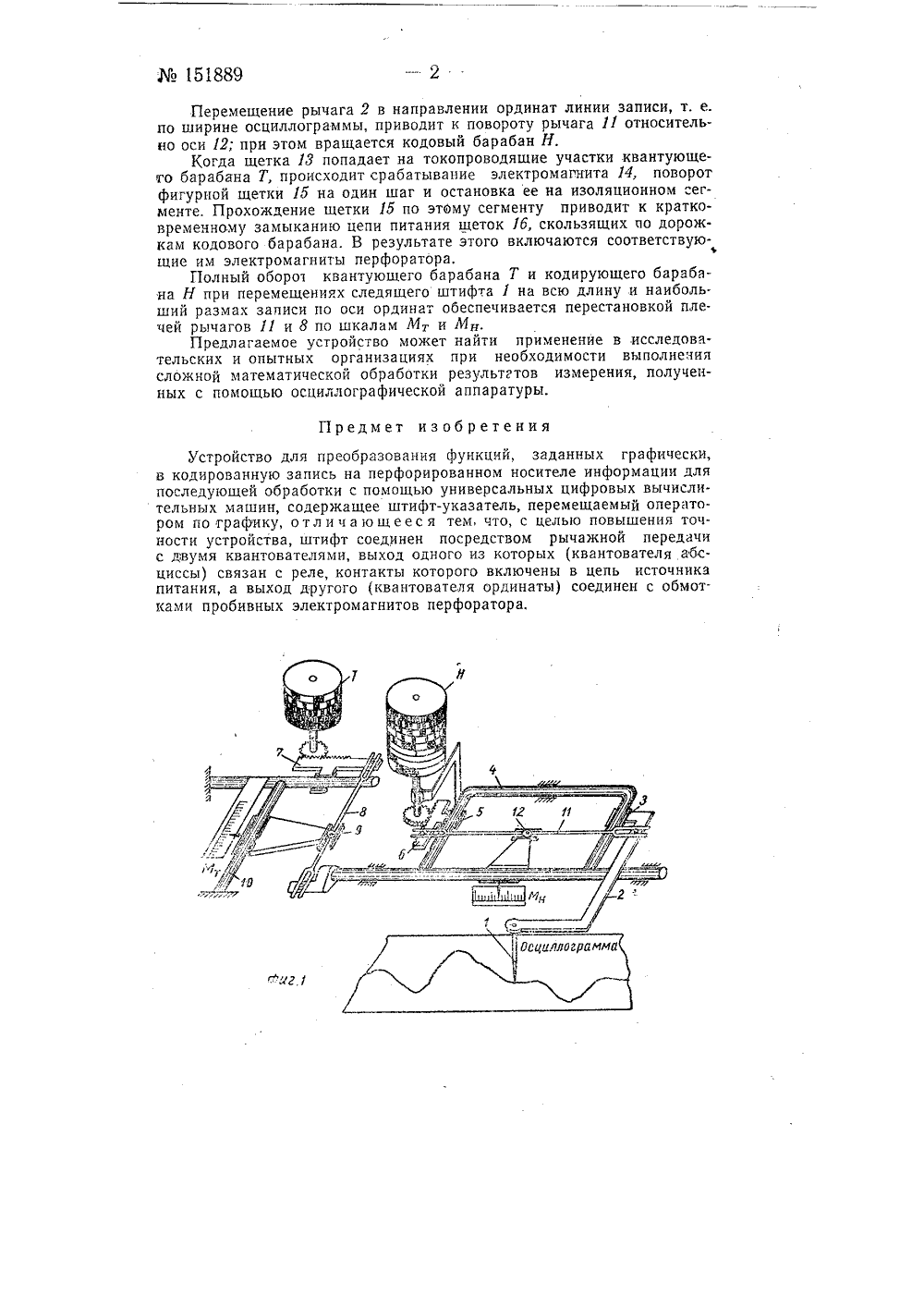

.БЯг ;, ОПИСАНИЕ ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Подписная группа Ло 174А. А, Ушако СТРОЙСТВО ДЛЯ ПРЕОБРАЗОВАНИЯ ФУНКЦИЙ, ЗАДАННЫХГРАФИЧЕСКИ, В КОДИРОВАННУЮ ЗАПИСЬ НА ПЕРФОРИРОВАННОМ НОСИТЕЛЕ ИНФОРМАЦИИЗаявлено 6. марта 1962 г. за768000/26-24 в Комитет по делам изобретений и открытий при Совете Министров СССубликовано в Бюллетене изобретений22 за 1962 г.Изобрегение относится к устройствам для преобразования данны осциллограмм в кодированную запись на перфорированном носителе информации для последующей обработки с помощью универсальных цифровых вычислительных машин,Известные устройства такого рода содержат штифт с фиксатором, перемещаемым оператором по графику, систему передачи от штифта к движкам потенциометров, систему преобразования величины напряжения, снимаемого с движков потенциометров, в дискретную форму,Предлагаемое устройство в отличие от известных позволяет повысить точность преобразования. Достигается это тем, что штифт соединяется посредством рычажной передачи с двумя квантователях 1 ч, причем выход квантователя абсциссы связан с реле, контакты которого включены в цепь источника питания, а выход квантователя ординаты соединен с обмотками пробивных электромагнитов перфоратораНа фиг. 1 показана механическая часть устройства; на фиг, 2 - его электрическая часть, обеспечивающая выдачу кратковременных сигналов электромагнитам перфоратора для каждой заданной единицы длины обрабатываемого участка осциллограммы.Устройство работает следующим образом. При перемещениях опе ратором штифта 1 по линии записи на неподвижной осциллограмме жесткий рычаг 2 движется вдоль осциллограммы и поперек ее. Про дольные перемещения рычага 2 при помощи каретки 3 вызывают также перемещения рамки 4, которая при помощи каретки 5 приводит в действие зубчатую рейку б, входящую в зацепление с шестерней оси кодового барабана О. При этом подвижная каретка 7 с зубчатой рейкой поворачивает рычаг 8 относительно оси 9 вращения рычага вдоль неподвижной направляющей 10, а следовательно, вращается квантующий барабан Т,151889Перемещение рычага 2 в направлении ординат линии записи, т, е. по ширине осциллограммы, приводит к повороту рычага 11 относительно оси 12; при этом вращается кодовый барабан И.Когда щетка 13 попадает на токопроводящие участки квантующего барабана Т, происходит срабатывание электромагнита 14, поворот фигурной щетки 15 на один шаг и остановка ее на изоляционном сегменте. Прохождение щетки 1 Б по этому сегменту приводит к кратковременному замыканию цепи питания щеток 1 б, скользящих по дорожкам кодового барабана. В результате этого включаются соответствуюФ щие им электромагниты перфоратора,Полный оборо квантующего барабана Т и кодирующего барабана Н при перемещениях следящего штифта 1 на всю длину и наибольший размах записи по оси ординат обеспечивается перестановкой плечей рычагов 11 и 8 по шкалам Мт и Мн.Предлагаемое устройство может найти применение в исследовательских и опытных организациях при необходимости выполнения сложной математической обработки результатов измерения, полученных с помощью осциллографической аппаратуры,Предмет изобретенияУстройство для преобразования функций, заданных графически, в кодированную запись на перфорированном носителе информации для последующей обработки с помощью универсальных цифровых вычислительных машин, содержащее штифт-указатель, перемещаемый оператором по графику, о т л и ч а ю щ е е с я тем, что, с целью повышения точности устройства, штифт соединен посредством рычажной передачи с двумя квантователями, выход одного из которых (квантователя абсциссы) связан с реле, контакты которого включены в цепь источника питания, а выход другого (квантователя ординаты) соединен с обмотками пробивных электромагнитов перфоратора.151889 пт дО-ие аь агпОаралий. Составитель тип актор Н. Л. Корчеико Техред Т. П. Курилко Корректор Ю. М. Федулов; ия ЦБТИ, Москва, Петровка, 14. Тигн,Поди, к печ, 1 З.Х 1.62 г,Зак. 11232ЦБТИ Комитета по деламМосква Формат бум. 70 Х Тираж 700 обретений и открыт Центр, М. Черкасски81/ Объем 0,28 изд, л Цена 4 ко при Совете Министров СССР пер., д. 2/б.
