Преобразователь положения луча в цифровой код

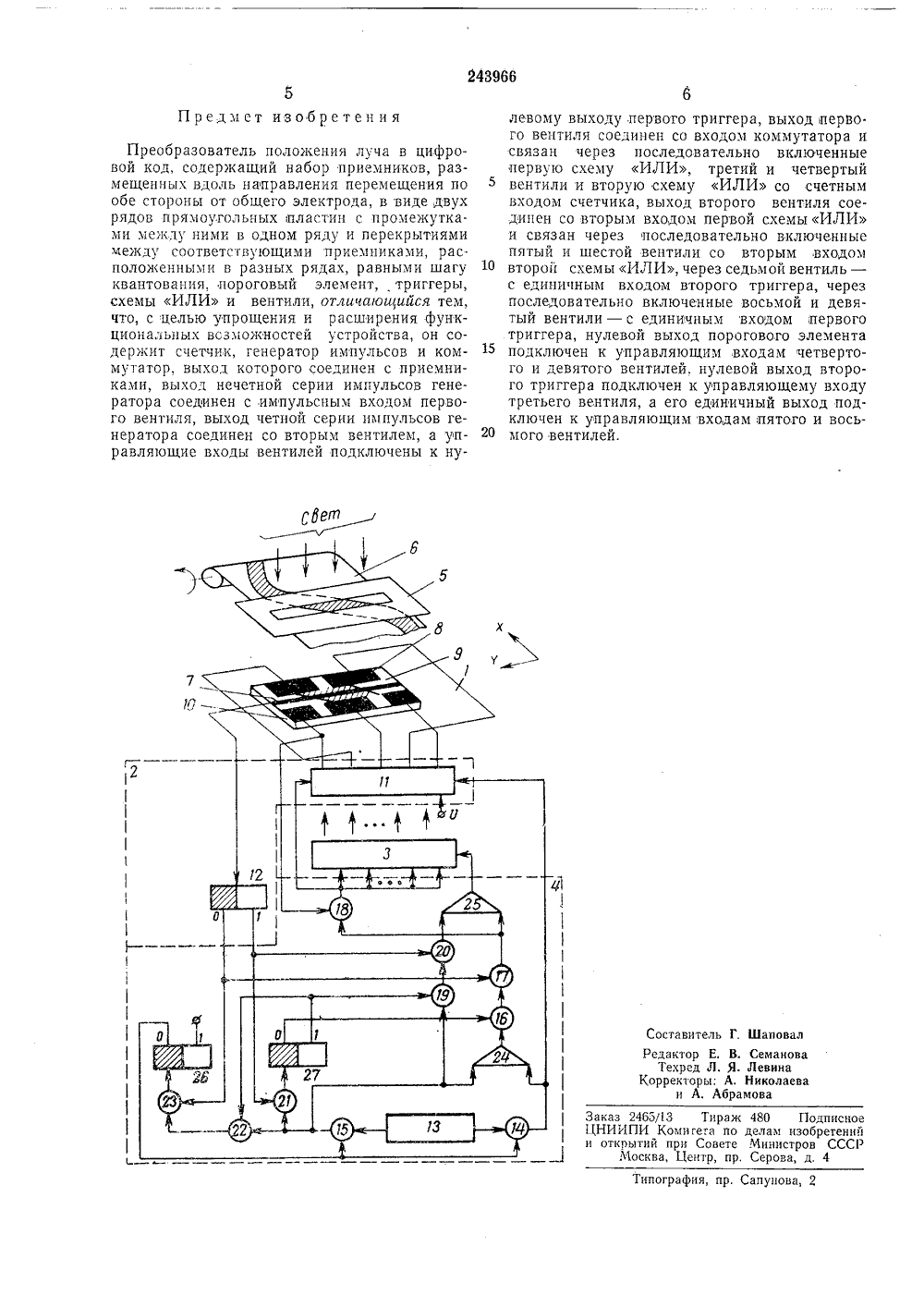

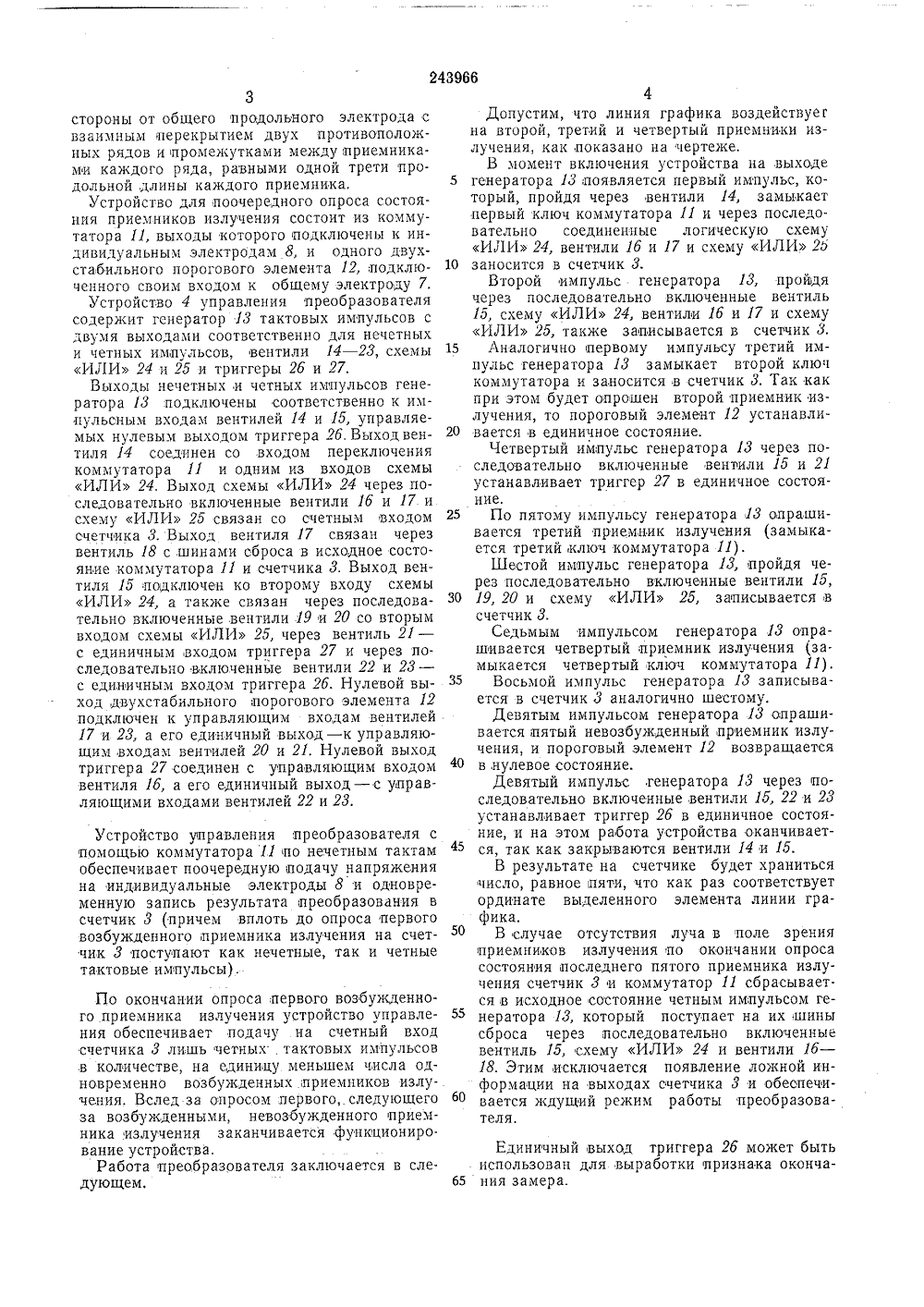

243966 Союз Советских Социалистических РеспубликК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Зависимое от авт. свидетельства,111.1968 ( 1226106/18-24 Заявле л. 42 тттз, 310 исоединением заявкиМПК 60 Комитет по делам зсбретеиий и аткрыти при Совете Мииистро СССРиорит К 681,325(088,8) Опубликовано 14 Л.1969, БюллетеньДата опубликования описания 9.Х.1969 второбретен В. М, Квасов Институт кибернетики АН Украинской ССР3 аявител РЕОБРАЗОВАТЕЛЬ ПОЛОЖЕНИЯ ЛУЧА В РОВОИ К Изобретение относится к области преобразования и кодирования информации.Известны преобразователи положения луча в цифровой код, содержащие набор приемников, размещенных вдоль направления перемещения по обе стороны от общего электрода, в виде двух рядов прямоугольных, пластин с промежутками между ,ними в одном ряду и перекрытиями между соответствующими приемниками, расположенными в разных рядах, равными шагу квантования, пороговой элемент, триггеры, схемы ИЛИ и вентили.Предложенное устройство отличается тем, что содержит счетчик, генератор импульсов и коммутатор, выход которого соединен с приемниками, выход нечетной серии импульсов генератора соединен с импульсным входом первого вентиля, выход четной серии импульсов генератора соединен со вторым вентилем, а управляющие входы вентилей подключены к нулевому выходу первого триггера, выход первого вентиля соединен со входом коммутатора и связан через, последовательно включенные лервую схему ИЛИ, третий и четвертый вентили и вторую схему ИЛИ со счетным входом счетчика, выход второго вентиля соединен со вторым входом первой схемы ИЛИ и связан через последовательно включенные пятый и шестой вентили со вторым входом вто. рой схемы ИЛИ, через седьмой вентиль - с 3 единичным входом второго триггера, через последовательно включенные восьмой и девятый вентили - с единичным входом первого триггера, нулевой выход порогового элемента подключен к управляющим входам четвертого и девятого вентилей, нулевой выход второго триггера, подключен к управляющему входу третьего вентиля, а его единичный выход подключен к управляющим входам аятого и восьмого вентилей.Такое выполнение преобразователя позволяет упростить устройство и расширить его функциональные возможности.На чертеже представлено описываемое устройство.Оно состоит из набора 1 приемников излучения, устройства 2 для поочередного опроса их состояния, счетчика д для записи и хранения результата преобразования и устройства 4 управления. Для частного случая использования в преобразователе графиков вводятся диафрагма 5 и носитель б.Набор приемников излучения состоит из общего продольного электрода 7, индивидуальных электродов 8 и фотопроводящего слоя 9, нанесенных на подложку 10. Приемниками излучения являются участки поверхности фотопроводящего слоя, расположенные между соответствующими электродами 7 и 8. Приемники излучения расположены в два оялл по обестороны от общего продольного электрода с взаимным перекрытием двух противоположных рядов и промежутками между приемника. ми каждого ряда, равными одной трети продольной,длины каждого приемника.Устройство для поочередного опроса состояния приемников излучения состоит из коммутатора 11, выходы которого подключены к индивидуальным электродам 8, и одного двухстабильного порогового элемента 12 подключенного своим входом к общему электроду 7.Устройство 4 управления преобразователя содержит генератор 13 тактовых импульсов с двумя выходами соответственно для нечетных и четных импульсов, вентили 14 - 23, схемы ИЛИ 24 и 25 и триггеры 2 б и 27.Выходы нечетных и четных импульсов генератора 13 подключены соответственно к импульсным входам вентилей 14 и 15, управляемых нулевым выходом триггера 2 б, Выход вентиля 14 соединен со входом переключения коммутатора 11 и одним из входов схемы ИЛИ 24. Выход схемы ИЛИ 24 через последовательно включенные вентили 1 б и 17 и схему ИЛИ 25 связан со счетным входом счетчика 3. Выход вентиля 17 связан через вентиль 18 с,шинами сброса в исходное состояние коммутатора 11 и счетчика 3, Выход вентиля 15 подключен ко второму входу схемы ИЛИ 24, а также связан через последовательно включенные, вентили 19 и 20 со вторым входом схемы ИЛИ 25, через вентиль 21 - с единичным входом триггера 27 и через последовательно включеннйе вентили 22 и 23 - с единоличным входом триггера 2 б. Нулевой выход двухстабильного порогового элемента 12 подключен к управляющим входам вентилей 17 и 23, а его единичный выход - к управляющим входам вентилей 20 и 21, Нулевой выход триггера 27 соединен с управляющим входом вентиля 1 б, а его единичный выход - с управляющими входами вентилей 22 и 23,Устройство управления преобразователя с помощью коммутатора 11 по нечетным тактам обеспечивает поочередную подачу напряжения на индивидуальные электроды 8 и одновременную запись результата ,преобразования в счетчик 3 (причем вплоть до опроса первого возбужденного приемника излучения на счетчик 3 поступают как нечетные, так и четные тактовые импульсы).По окончании опроса, первого возбужденного приемника излучения устройство управления обеспечивает подачу на счетный вход счетчика 3 лишь четных . тактовых импульсов в количестве, на единицу меньшем числа одновременно возбужденных. приемников излучения. Вслед за опросом первого,. следующего за возбужденными, невозбужденного приемника излучения заканчивается функциониро. вание устройства.Работа преобразователя заключается в сле. дующем, 10 15 го устанавливает триггер 27 в единичное состояние.25 По пятому импульсу генератора 13 опраши 65 Зо 35 40 45 50 55 60 Допустим, что линия графика воздействуег на второй, третий и четвертый приемники излучения, как,показано на чертеже.В момент включения устройства на выходе генератора 13,появляется первый импульс, который, пройдя через вентили 14, замыкает первый ключ коммутатора 11 и через последовательно соединенные логическую схему ИЛИ 24, вентили 1 б и 17 и схему ИЛИ 25 заносится в счетчик 3.Второй импульс генератора 13, пройдя через последовательно включенные вентиль 15, схему ИЛИ 24, вентилями 1 б и 17 и схему ИЛИ 25, также записывается в счетчик 3.Аналогично первому импульсу третий импульс генератора 13 замыкает второй ключ коммутатора и заносится в счетчик 3. Так как при этом будет опрошен второй приемник излучения, то пороговый элемент 12 устанавливается в единичное состояние,Четвертый импульс генератора 13 через последовательно включенные вентили 15 и 21 вается третий приемник излучения (замыкается третий ключ коммутатора 11).Шестой импульс генератора 13, пройдя через последовательно включенные вентили 15, 19, 20 и схему ИЛИ 25, записывается в счетчик 3.Седьмым импульсом генератора 13 опрашивается четвертый приемник излучения замыкается четвертый ключ коммутатора 11) .Восьмой импульс генератора 13 записывается в счетчик 3 аналогично шестому.Девятым импульсом генератора 13 опрашивается пятый невозбужденный приемник излучения, и пороговый элемент 12 возвращается в нулевое состояние.Девятый импульс ,генератора 13 через последовательно включенные, вентили 15, 22 и 23 устанавливает триггер 2 б в единичное состояние, и на этом работа устройства оканчивается, так как закрываются вентили 14 и 15,В результате на счетчике будет храниться число, равное пяти, что как раз соответствует ординате выделенного элемента линии графика.В случае отсутствия луча в поле зрения приемников излучения по окончании опроса состояния последнего пятого приемника излучения счетчик 3 и коммутатор 11 сбрасывается в исходное состояние четным импульсом генератора 13, который поступает на их шины сброса через последовательно включенные вентиль 15, схему ИЛИ 24 и вентили 1 б - 18. Этим исключается появление ложной информации на выходах счетчика 3 и обеспечивается ждущий режим работы преобразователя. Единичный выход триггера 2 б может быть использован для выработки признака окончания замера.Заказ 2465/ 3 Тираж ЦНИИПИ Комигета по и открытий при СоветеМосква, Центр, пр. 480 Подписноеделам изобретений Министров СССР Серова, д. 4 пография, пр. Сапунова, 2 Предмет изобретения Преобразователь положения луча в цифровой код, содержащий набор приемников, размещенных вдоль направления перемещения по обе стороны от общего электрода, в виде двух рядов прямоугольных пластин с промежуткаъи между ними в одном ряду и перекрытиями между соответствующими приемниками, рас. положенными в разных рядах, равными шагу. квантования, пороговый элемент, триггеры, схемы ИЛИ и вентили, отличающийся тем, что, с целью упрощения и расширения функциональных возможностей устройства, он содержит счетчик, генератор импульсов и коммутатор, выход которого соединен с приемниками, выход нечетной серии импульсов генератора соединен с импульсным входом первого вентиля, выход четной серии импульсов генератора соединен со вторым вентилем, а управляющие входы вентилей подключены к нулевому выходу первото триггера, выход перво.го вентиля соединен со входом коммутатора и связан через последовательно включенные первую схему ИЛИ, третий и четвертый вентили и вторую схему ИЛИ со счетным входом счетчика, выход второго вентиля соединен со вторым входом первой схемы ИЛИ и связан через последовательно включенные пятый и шестой вентили со вторым входом 10 второй схемы ИЛИ, через седьмой вентиль -с единичным входом второго триггера, через последовательно включенные восьмой и девятый вентили - с единичным входом ,первого триггера, нулевой выход порогового элемента 1 подключен к управляющим входам четвертого и девятого вентилей, нулевой выход второго триггера подключен к управляющему входу третьего вентиля, а его единичный выход подключен к управляющим входам, пятого и вось мого вентилей.
