G06F 11/04 — G06F 11/04

Номер патента: 440668

Опубликовано: 25.08.1974

Авторы: Кизуб, Скворцов

МПК: G06F 11/04

Метки: блоков, вычислительных, машин, цифровых

...суммирование кодов универсального теста.Дешифраторы 7 и 8 контролируют промежуточные суммы сумматора 6, причем выходные сигналы этих дешифраторов также суммируются сумматором 6, Перестроение логической схемы дешифраторов 7, 8, а также дешифратора 4 самоконтроля производится узлом 9 признака контролируемого блока в соответствии с типом контролируемого блока. В случае исправности устройства контроля, итоговая сумма в сумматоре 6 соответствует вполне определенной импульсной комбинации на выходах генератора 1 универсального теста. В этом случае срабатывает дешифратор 4 самоконтроля и импульс с его выхода устанавливает триггер 10 в О.При этом срабатывает индикатор 13 самоконтроля, открываются схемы 5 И контроля, а схемы 3 И самоконтроля...

Номер патента: 446062

Опубликовано: 05.10.1974

Авторы: Долгов, Изосимов, Трусов

МПК: G06F 11/04

Метки: диагностики, многоярусных, неис, пирамидальных, правностей, схем, табличных

...имеламесто в подмножестве Г" илиматрице М 1, то она обязательно юлжна оыла проявиться в видевозбуждения двух выходных шин,определив отрицательный исход проверки)21 исход поовепки отоицательфф ный; неисправность ймеет место в подмножестве Г , либо в матрице М 1,1Дия разрешения альтернативы отрицательного исхода проверки сформируем второй диагностический набор следующим образом: в качестве компонентов, подаваемых на входы подмножества матриц Г" , 1 О возьмем одноименные компойенты набора ж, , а в качестве компонентов, подаваемыми на входы подмножества матриц Г - одноименные компоненты набора ж тевее ид Н 1 т 2 тзтФ тетбт 7 те) г При подаче такого набора на 20 входы схемы свертки в подмножестве риц Г возбудятся заведомо испйвные елементы...

Номер патента: 470810

Опубликовано: 15.05.1975

Авторы: Евдолюк, Жернова, Колонина, Степанов

МПК: G06F 11/04

Метки: контрольном, обнаружения, оборудовании, ошибок

...на фиг. 2, используются шины 8 и 9, а четвертый разряд, работа которого будет пояснена ниже, подсоединен к шинам 10 и 11. Схемы И - ИЛИ 14 - 17 являются первой ступенью, схемы И - ИЛИ 18 и 19 - второй ступенью парафазной схемы свертки 2. Из схемы на фиг. 2 видно, что при правильном функционировании входных сигналов и нормальной работе элементов схемы ее выходы будут иметь значение 1 О или 01. При одиночной ошибке во входных сигналах или одиночной ошибке элементов схемы выходы будут иметь значение 00 или 11,Схема сравнения 3 при значениях 00 или 11 на выходах схемы свертки 2 вырабатывает на выходе сигнал, который принимается в триггер 4 фиксации ошибок, связанный с блоком управления 5, вырабатывающим синхронизирующие сигналы,...

Номер патента: 478309

Опубликовано: 25.07.1975

Авторы: Кизуб, Никифоров, Скворцов

МПК: G06F 11/04

Метки: неисправностей, обнаружения

...на входы 15 установки поступают импульсы, которые устанавливают в начальное состояние все узлы устройства и проверяемого блока 2. При поступлении сигнала пуска по вхо ду 20 триггер 17 устанавливается в единичное состояние, при этом триггер 17 открывает вентиль 16, и тактовые импульсы с выхода мультивибратора 13 через вентиль 16 и усилитель 18 поступают на шину 19. Генератор 1 тестов начинает выдавать по всем своим выходам импульсные последовательности, проверяющие блок 2. Выходные коды проверяемого блока 2 суммируются и хранятся в накапливающих сумматорах 4 параллельного типа, а последовательные коды переносов со старших разрядов сумматоров 4, поразрядно суммируясь в каскадах одноразрядных сумматоров 9 последовательного действия,...

Номер патента: 482745

Опубликовано: 30.08.1975

Автор: Кучукян

МПК: G06F 11/04

Метки: переносов, сумматора

...31 в 3 формирователи дублированных переносов) и 5 при их неравенстве, что соответствует наличию неисправности в цепях переноса контролируемого сумматора, вырабатывается сигнал ошибки, поступающий на выход устройства через элемент ИЛИ 4.10 В режиме диагностики на управляющийвход 1 устройства подается сигнал 0, а на остальные входы устройства 5, - 5 подаются комбинации сигналов, имеющие сигнал 1 на одном из входов устройства и сигналы О 15 на остальных входах. Если, например, навход 5, подан сигнал 1, а на остальные О, то 1 должна появиться на выходах сумматора по модулю два 2 и элемента ИЛИ 4. Отсутствие сигнала на выходе 20 устройства в этом случае свидетельствует онеисправности типа залипание О в этих элементах. При подаче...

Номер патента: 484521

Опубликовано: 15.09.1975

Авторы: Галуза, Распутный, Шутилин

МПК: G06F 11/04

Метки: автоматах, обнаружения, ошибок, цифровых

...одному из следующих требований;1) логическое значение разрядов в пределах каждой группы должно совпадать;2) логическое значение всех разрядов кода должно быть равно 1 за исключением любого одного разряда в каждой группе, значение которого должно быть равно О.Далее работа устройства рассматривается на примере проверки 8-разрядного кода. Резделим выходные разряды контролируемого устройства па группы следующим образом:группа 1 - разряды 1, 3, 6;5 группа 2 - разряды 2, 5 и 7;группа 3разряды 4 и 8.Каждая группа разрядов соединяется совходами одной из схем 1,В результате прохождения через контро О лируемое устройство контрольные тесты наего выходе могут принимать одно из следующих значений;Э 1 = 10100100Э 2 = 01001010ЭЗ =...

Номер патента: 503242

Опубликовано: 15.02.1976

Авторы: Кизуб, Скворцов

МПК: G06F 11/04

Метки: неисправностей, поиска

...устройство работает следующим образом.При поступлении пускового импульса на вход 11 счетчик 10 устанавливается в 0, триггер 8 - в 1, а генератор 1 выдает по всем выходам тестовые последовательности, проверяющие устройство 2. Выходы устройства 2 подключены с помощью коммутатора 3 ко входам элементов 5 неравнозначности Й разрядов регистра, а ко входам элементов 5 неравнозначности т разрядов сдвигового регистра подключен через коммутатор 3 вход 11 запуска, При этом возможны объединения выходов устройства 2,как между собой, так и с пусковой шиной, С помощью коммутатора 3 и за счет триггера 6 обеспечивается совмещение и в то же время ортогональность в любом разряде сдвигового регистра выходных последовательностей устройства.После выработки...

Номер патента: 508785

Опубликовано: 30.03.1976

Авторы: Бирюков, Матышев, Штолик

МПК: G06F 11/04

Метки: контролявнешних, программного, устройств, цвм

...из пятисимвольных микропрограмм, которые содержат информацию командно- справочного характера: что сделать, когда, вид и величина массива выводимой или ожидаемой при вводе информации, какая будет реакция внешнего устройства на данное обращение или данную запрограммированную сбойную ситуацию и т. д,По запросу блока 7 управления очередная микропрограмма выдается запоминающим блоком 2 в блок 3 дешифрации микропрограммы, где записывается в соответствующие регистры на время отработки. После окончания записи в блок 3 микропрограммы блок 7 управления меняет тпри необходимости) код номера устройства в блоке 4 формирования номера внешнего устройства, управляющий потенциал которого выдается по одной из шин 9 во внешнее устройство, и...

Номер патента: 514294

Опубликовано: 15.05.1976

Авторы: Никифоров, Скворцов

МПК: G06F 11/04

Метки: неисправностей, обнаружения

...2, накапливающего сумматора 4, регистра 8 сдвига, элементов 7, - 7, задержки, Вход 19 установки производит первоначальную установку, всех узлов устройства.При поступлении сигнала на вход 19 установки производится начальная установка всех узлов устройства, имеющих элементы памяти (например, триггеры). При поступлении сигнала на управляющий вход 17 формирователя 13 триггер 14 перебрасывается в состояние 1, при этом открывается элемент И 15, и тактовые импульсы с выхода мультивибратора 16 через элемент И 15 поступают Г 10 15 20 25 30 35 40 45 50 55 60 б 5 на выход 18 формирователя импульсных сигналов 13, генератор 1 тестов начинает выдавать ко всем своим выходам импульсные последовательности, проверяющие блок 2. Выходные коды проверяемого...

Номер патента: 516039

Опубликовано: 30.05.1976

Авторы: Габелко, Горелая, Степанов, Тесленко, Фонтанов, Шаповалов, Ямшанов

МПК: G06F 11/04

Метки: многоканальное, тестового

...сигналов, а выходные контакты проверяемого узла 9 только к входам формирователей 6 входных сигналов, В случае отсутствия перегрузки формирователей 18 выходных сигналов элементы 12 памяти (триггеры) регистра 11 защиты установлены в О и их инверсные выходы дают разрешение на прохождение сигнала разряда регистра тестов через нижние вентили элементов И - ИЛИ 16 на входы формирователей 18. Когда на выходах разряда регистра тестовый сигнал 1 (О), на выходах формирователей 18 и на выходах пороговых элементов 13 (14) сигнал 1 (0), Элементы 15 в этом случае сравнивают регистровые и выходные сигналы, на их выходах появляются сигналы О, которые, поступая на входы схем совпадения триггеров, запрещают запись 1 в триггеры по стробирующему сигналу....

Номер патента: 527708

Опубликовано: 05.09.1976

Автор: Чистяков

МПК: G06F 11/04

Метки: неисправностей, обнаружения, релейных, структурах

...элементовИ" 4, Коммутатор может быть выполнен, например, на пакетныхпереключателях.Счетчих 14 формирует импульс переполнения, когда все множество электрическине различимых комбинаций неисправностейсформировано,Элемент задержки 15 совместно с формирователем 16 осуществляет задержкууправляющих импульсов и формирует импульссы заданной длительности, поступающие науправляюший вход группы элементовИ 11.Триггер 17 предназначен для управленияэлементом И 6Элементы 5, 6, 7, 8, 14, 15, 16 и17 устройства функционально можно объединить в блок управления 18, первым выходом которого является выход элементаИ6, вторым выходом - выход формирователя16, третьим выходом - выход формирователя 8, четвертым выходом - нулевой выходтриггера 5. Входом...

Номер патента: 528570

Опубликовано: 15.09.1976

Автор: Чистяков

МПК: G06F 11/04

Метки: исправности, релейных, структур, тестов, функциональных

...с управляющим входом блока элементов И 18 и с входом элемента задержки 23, параллельно через блок переключателей 16 соединены с нулевыми и единичными входами триггеров блока триггеров 17, параллельно соединены с входами 7 анализаторов 5, выходы 9 которых соединены с управляющим входом блока элементов И 15, Выход элемента задержки 23 соединен через элемент задержки 24 и формирователь импульсов 25 с управляющим входом блока элементов И 4 и параллельно соединен со счетным входом кольцевого регистра 1, который соединен с блоком настройки 3.Работа устройства состоит в следующем.Перед включением устройства в работу переключатели блока переключателей 16 устанавливаются в положения, соответствующие состояниям переменных функций (1), При...

Номер патента: 545988

Опубликовано: 05.02.1977

Авторы: Аузин, Чеверс

МПК: G06F 11/04

Метки: вычислительных, гибридных, диагностики, моделей, неисправностей, сеточных, систем, ячеек

...3. Затем блок 1 запускает блок 8, который генерирует первое входное воздействие,устанавливающее определенные величины параметров элементов, образующих мостовуюсхему, Если магазин проводимости д и устройства его управления исправны, то мостнаходится в равновесии,В таком случае /л Ч = Ч - Ч /Е,о эгде 9 о - потенциал узловой точки диагностируемой ячейки;9 - потенциал узловой точки эталонэтной ячейки;ь Чо - разность узловых потенциалов- величина, зависящая от разброса параметров диагностируемойи эталонной ячеек,Это свидетельствует о том, что при данном входном наборе параметрдиагности руемой ячейки устанавливается йравильно.Вслучае неисправности в ячейке 3 устанавливается неправильная величина параметра сГФчто вызовет...

Номер патента: 547769

Опубликовано: 25.02.1977

Авторы: Аузин, Звиргздиньш, Спалвинь, Чеверс, Шкибелис

МПК: G06F 11/04

Метки: автоматической, диагностики, моделей, неисправностей, сеточных

...наподачу воздействия в виде изменения электрическогс режима на соседние по отношению к проверяемой узловые точки, что вызовет изменение потенциала в проверяемойузловой точке(р ) .Значения потенциала ф заносят в вью(в)читатель 6, где определяется абсолютная 30разность потенциалов р ипо форо о(Ымуле; Величина ь у, являющаяся диагностическимпризнаком, передается в блок определения з 5дефектов 7, который присваивает признакнеисправности.В случае проверки неисправностей типаЯЕО в сеточную модель устанавливаетсяобласть с определенными проводимостями, 40где Я - неисправность коммутирующих ключей проводимостей и их схем управления,Если величина ьу Я( 6 - некоторыйпороговый потенциал, зависящий от параметров сетки), то проводимость между...

Номер патента: 551646

Опубликовано: 25.03.1977

Авторы: Лихтер, Мержвинский, Стоенко

МПК: G06F 11/04

Метки: сумматора

...по кечетности 5 про,ьзводитсяпутем генерации набора кодов, который обеспечивает активизацию всех цепей сумматооа 1, а от кего и всех цепей блок контроляна нечетности 5.Генерация кодов осуществляется микропрограммно схемным способом с помощью.г оратора кодов 8, регистров 9 и 10, узла микропоограммного управления 3 и проверочных микропрограмм, находящихся вузле памяти микрокоманд 4.Генератор кодов 8 ка первом и второмвыходах формирует определенную последовательность кодов, используемую через регистры 9 и 10 в качестве двух операндовдля сумматора 1.В исходном положении значение каждогооперанда равно кулю, На первом (медленном) выходе параллельный код изменяетсяот 00 до 11, т,е, значение каждого последующего кода равно значению...

Номер патента: 558277

Опубликовано: 15.05.1977

Авторы: Аршавский, Атовмян, Дубинин, Хетагуров

МПК: G06F 11/04

Метки: диагностики, неисправностей, периферийных, устройств

...5 О 55 60 65 6случае эти сигналы могут получаться в блоке 6 взаимодействия со средой.Примером таких импульсов могут являтьсясинхроимпульсы при движении перфоленты или более медленные сигналы - признаки массивов на носителе информации. В конкретной реализации устройства для задания вида частоты использовано два разряда адресного слова обозначаемых Т 1 и Т 2. Выходы этих разрядов регистра обмена 11 поступают в блок временного контроля 14 и открывают в нем соответствующие цепи. На этом режим подготовки заканчивается. Блок управления 13 извещает ЦВМ об окончании режима обмена, Универсальным способом оповещения об окончании обмена является выдача в ЦВМ сигнала неисправности.Режим рабочий. После получения сигналанеисправности ЦВМ, реализующая...

Номер патента: 566249

Опубликовано: 25.07.1977

Авторы: Акопян, Берман, Казарян, Минасян, Мкртумян

МПК: G06F 11/04

Метки: диагностики, каналов

...адреса из счетчика 17поступает в регистр адреса оперативнойпамяти ЗВМ, Содержимое счетчика определяет адрес оперативной памяти, по которому должна записываться информация, находящаяся на выходе коммутатора 11 запИси ситуации. На вход коммутатора 11 поступает информация с выходов регистров итриггеров каналов, т, е, информация о состоянии схемных средств каналов, На выходкоммутатора 11 поступает состояние опрашиваемоГо регистра канала, определяемогодешифратором 19 записи ситуации,Дешифратор 19 записи ситуации, в соответствци с содержимым счетчика 17,воз;.буждает выход, который обеспечивает выдачу на выход коммутатора 11 состояниярегистра, которому соответствует адрес,сформированный на счетчике 17,45При наличии единицы в одном из...

Номер патента: 570056

Опубликовано: 25.08.1977

Авторы: Исаенко, Калиничев, Тафель

МПК: G06F 11/04

Метки: ввода-вывода, вычислительной, каналов, тестового, цифровой

...идентификации адреса от канала и адреса устройства. При этом возможна проверка каналовввода-вывода параллельно с решением основных 1 программ в режиме разделения времени, 50Команды задания состояния используютсядля программного перевода устройства всостояния Занято, "Внимание, и т.п, дляпоследующей проверки работоспособности каналов с внешними устройствами в такихсостояниях.Команды обмена, кроме направления передачи, определяют режим обмена (монопольный или мультиплексный) и условия оконча-ния обмена, в зависимости от которых блок 60 49 формирования байтов состояния вырабатывает определенный байт состояния, передаваемый затем в канал.В процессе выборки устройства код коман(ды тест-программы запоминается в регистрекоманд 4. Дешифратор...

Номер патента: 577530

Опубликовано: 25.10.1977

Авторы: Борисевич, Минин, Петрович, Смирнов

МПК: G06F 11/04

Метки: коммутатора, сообщений

...2 - сигналы отсчета знаков.Датчик знаков 3, в соответствии с состоянием распределителя 9 и счетчика знаков2, выдает на вход АНС группу знаков, имитируюшую часть сообщения (типы и числознаков вводимой части сообшений форлируются в соответствии с заложенной программой).После выдачи знаков блок управления 1снимает разрешение нв выдачу знаков, устанавливает в исходное состояние счетчикзнаков 2, формирует сигнал сдвига распределителя 9 и выдает в АНС сигнал " Конец операции, а затем снова сигнал "Запрос".По сигналу "Конец оперяцииф АНС снимаетсигнал Контроль. В случае поступленияиз АНС любого сигнала, кроме "Начало операцииф , вырабатывается сигнал аварии,При третьем обращении (команда "Выдатьиз АНС блок сообшения для 1 -го исходящего...

Номер патента: 583437

Опубликовано: 05.12.1977

Автор: Евстигнеев

МПК: G06F 11/04

Метки: функционального

...цикла формированиярезультата контроля., блок 4 управленияформирует на своем втором выходе сигналркоторый через блок 8 синхронизации осуществляет считывание информации с блока 5хранения резулвгатов контроля, формируя навыходе устройства результат контроля объекта 3,Устройство для функционального контроля, содержащее тактовый генератор, блок времефни, блок управления, блок хранения результатов контроля, причем первый вход и первый выход блока управления соединены соочвветственно с первым входом и выходом объекта контроля, второй вход которого соединен с выходом тактового генератора и со входом блока времени, первый выход блока времени соединен со вторым входом блока управления, .второй выход которого соединен с первым входом блока...

Номер патента: 595736

Опубликовано: 28.02.1978

Автор: Просенков

МПК: G06F 11/04

Метки: диагностики, многоярусных, неисправностей, пирамидальных, схем, табличных

...т 1 а Ь)О,Ы ОГ)ОКс: д, ПОС.ЕД;:И (РХНЕ(- )а.(ПОП 11, . 1 ПО,Е БОЗД.ПОТтСМ 01 Ц зисов СООТ с ЭГопихО, О,.о ыс тхо 2)т про- БС 1 ЭОЕ.с 113 ОораЗОМ) )3 тС 110ГтС ОСМЩЕСТ)Т 5 С)ГСЯ с 0 КЯГЕт,)аЦЦ 53 ЭСОТ ССИР а)5 ОСЕР С10 т,ОСГЬ:О;) 0 ОГО 1 с 10 ЛИ 1 ПОГО ;5 Лс 1.10 С;е ОГО КсК УСТЭОЦСГБО 00 ПЯРУжИГ Е 001)ДИП 2 ТЫ ПСсирсБ 1;О 0 ". с,блп 1 тО ",;)2 ОГ 1 ОЕ П 112 ВЛСПИ 5 ) П СБОС)М) ПЭс 1 Е(5110 Е)СМ БЫ:Одс а)0 Сфор МиЭСТ (.ИГпсГ, 1(ОТО 111 И ПОСТ т",3:ЯЕ 12 т П 112 ВЛЯ- оециц вход кохе:туеЧдэре 19 1: пд усковой вход .СПСРЗОРс 3. ЕБП;03: ЕОХЕЭ татОР 19 П 110- :зво цт оКпос,ис о Б.одов дцапостируе 1)0 СВ(.РТКИ 15 Ь,ОДОП 0,10 ЕсПОДКЛЮЧЕПС БЫХОдОЬ СтС)Кс 1- и. БХО,Ы Е(яждо 1 МяТ 1 ЭИПЫ Пср;ОО яруос Хро.Е ОО, 5 ОзбуждаЕтСя О,1)с Пз БЫ.0,.ПЫХ П)ц...

Номер патента: 598082

Опубликовано: 15.03.1978

Авторы: Жубр, Ноздренко, Шуть

МПК: G06F 11/04

Метки: тестового, узлов, цифровых

...4 на нулевые входы триггера 10 каждого блока распознавания 2 подается импульс сброса, который устанавливает их в нулевое состояние. Затем па первый вывод делителя напряжения 8 каждого блока распознавания 2 с блока управления 4 поступает импульс, соответствующий логической единице, Если первый контакт контролируемого узла 1 является входом, то на третьем выводе делителя напряжения 8 появляется единичный импульс, который через узел дифференцирования 9 поступает на единичный вход триггера 10 н устанавливает его и единичное состгяние. С выхода триггера 10 потенциал логической единицы поступает через усилитель 11 на обмотку реле 12, которое, срабатывая, подключает вход контролируемого узла 1 к соответствующему ему выходу регистра теста...

Номер патента: 607220

Опубликовано: 15.05.1978

Автор: Бессмертных

МПК: G06F 11/04

Метки: бесповоротных, комбинационных, схем, тестов, формирования

...в конъюнкциях. В нейтральном положении переключаталей входы индикатора б тестоных наборон подключаются через инверторыблока 3 к одноименным выходам коммутатора 2 переменных логической Функции, а н одном из выключенных положений - к выходу блока управления 1.40Коммутатор 5 переменных шунтирования преднаэйачен для определения наборОн шунтирования диагностическоготеста и выполнен в виде переключателей с двумя устойчивыми состояниями. 45В выклюЧенном состоянии переключателей входы индикатора тестовых наборовподключены к выходам коммутатора 4переменных элементарных конъюнкций,во включенном - через инверторы к вы ходам коммутатора переменных логической Функции.Индикатор б тестовых наборов выполнен в виде светового табло, каждый...

Номер патента: 613324

Опубликовано: 30.06.1978

Авторы: Баранов, Чукреев

МПК: G06F 11/04

Метки: логичесикх, узлов

...устройство с произвольнььм доступом к ячейкам памяти по,адресу, задаваемому,адресньпм коммутатором,Блок 3 управления вместе с блоком 6 гене рацион стимулцрующих воздействий,предназначены для формирования и посылки в контролируемый узел через блок 10 коммутации стимулирующих вэздействий, вэспроизводящих реальные условия функцианирэвания узла. 50Блок 14 содериит парные пэрогсзыс элементы. Каждая из контролируемых цепей подсоелиняется,на вход пары пороговых элементов коммутатором,выходных сигналов. Нечетные номера пороговых элементов настроены 55 на верхнеепороговое значен(ие контролируемого аигнала, четные - на нижнее.Блэк 15 формирования кода реакции содержит элемент памяти с входными вентилямиуправляемыми блоком временной...

Номер патента: 618742

Опубликовано: 05.08.1978

Авторы: Кукушкин, Соколов

МПК: G06F 11/04

Метки: вычислительной, тестового, узлов, цифровой, цифровых

...узлом 11.Один разряд регистра тестов 3 и один разряд регистра управления 4, выходы которых подключены ко входам дешифратра. 5,соединенного через переключатель б со входом схемы сравнения 8, выходы которой подключены к формирователю 9 и индикато-ру 10, образуют один канал. Устгайство содержит С каналов.Перед контролем из блока памяти 1 через блок ввода 2 одно информационное слово поступает в регистр управления 4 и запоминается в нем. Затем из блока памяти 1 тестовое слово поступает в регистр тестов 3 и запоминается в нем. Рассмотрим ра". боту устройства на примере одного канала, например первого, так как все каналы устройства Функционируют .аналогично.Если первый внешний контакт контролируемого узла-входной, то в процессе контроля...

Номер патента: 637820

Опубликовано: 15.12.1978

Авторы: Березюк, Емнов, Косинов, Куценко, Фурманов

МПК: G06F 11/04

Метки: блоков, логических

...стимулирующих воздействий б Формирует кодовые комбинации необходимой длины, выдает сериюкомбинаций по закону, установленному блоком управления, служит для устанонления амплитудно-временных характеристик генератора стимулирующих воздействий.Коммутатор 7 посылает последовательность кодовых комбинаций наобъект проверки.Блок сравнения 9 предназначен дляустановления Факта неисправностиобъекта проверки и определения соотнетстния программе реакций объектапроверки.Блок памяти неисправностей 10 служит для накапливания результатов отдельных этапов контроля,Блок Формирования сигнала ошибки11 определяет характер неисправностии переводит устройство на его локализацию,Регистры подпрограмм 12, сбоев 13,цикла 14 и возврата 15 служат дляхранения...

Номер патента: 640298

Опубликовано: 30.12.1978

Авторы: Горячун, Клочков, Слюдиков

МПК: G06F 11/04

Метки: ввода-вывода, информации, проверки, устройств

...Оператор с помощью блока 1 задаетданные, необходимые для выполнения проверки: режим испытаний в блок 2, начальный адрес исполняемой программы в блок4, адрес испытуемого устройства в блок 5,Затем оператор сигналом с блока 1 запускает блок 2 управления, который вызываетиз блока 3 микропрограмму начальногопуска, по которой из блока 4 считываетсяпервая команда выполняемой программы.Вся последующая работа устройства определяется программой, записанной в бло 640298 10 15 20 25 30 35 40 45 5055 60 65 кс 4. Код операции каждой команды через блок 2 подастся в блок 3 для считывания соответствующего набора микрокоманд.Микроопсрации блока 3, расшифровывая коды операций команд, управляют работой всех блоков устройства. Команды программы проверки...

Номер патента: 641453

Опубликовано: 05.01.1979

Авторы: Акопян, Джилавян, Караханьян, Мкртумян

МПК: G06F 11/04

Метки: диагностики, эвм

...который записывается в конце последней зоны теста.Во время первого прохода тест микродиагностики в режиме профконтроля выполняетси при номинальных значениях напряжений истэчников питания, так как операции установки регистра 7 заблокированынулевым состоянием мпадшего бита счетчика 10. При этом данные с бдока пажити 1 поступают в инфоомационный регистр2 и далее либо в регистр 3, либо на дшифратор 4, в зависимости от значениямладшего бита регистра 2. Денные из ре 641453гястра 3 путем вэзбуждения соэтветств; - юших выходов дешифратора 4 переда 1 этся в регистр микрокоманд ЭБМ (на чертеже не показан), после чего запускается выполнение микрокоманды. Пэсле выполнения вышеприведенным способом диагностической микропрограммы производится эпрэс...

Номер патента: 642711

Опубликовано: 15.01.1979

Авторы: Бессмертных, Павличенко

МПК: G06F 11/04

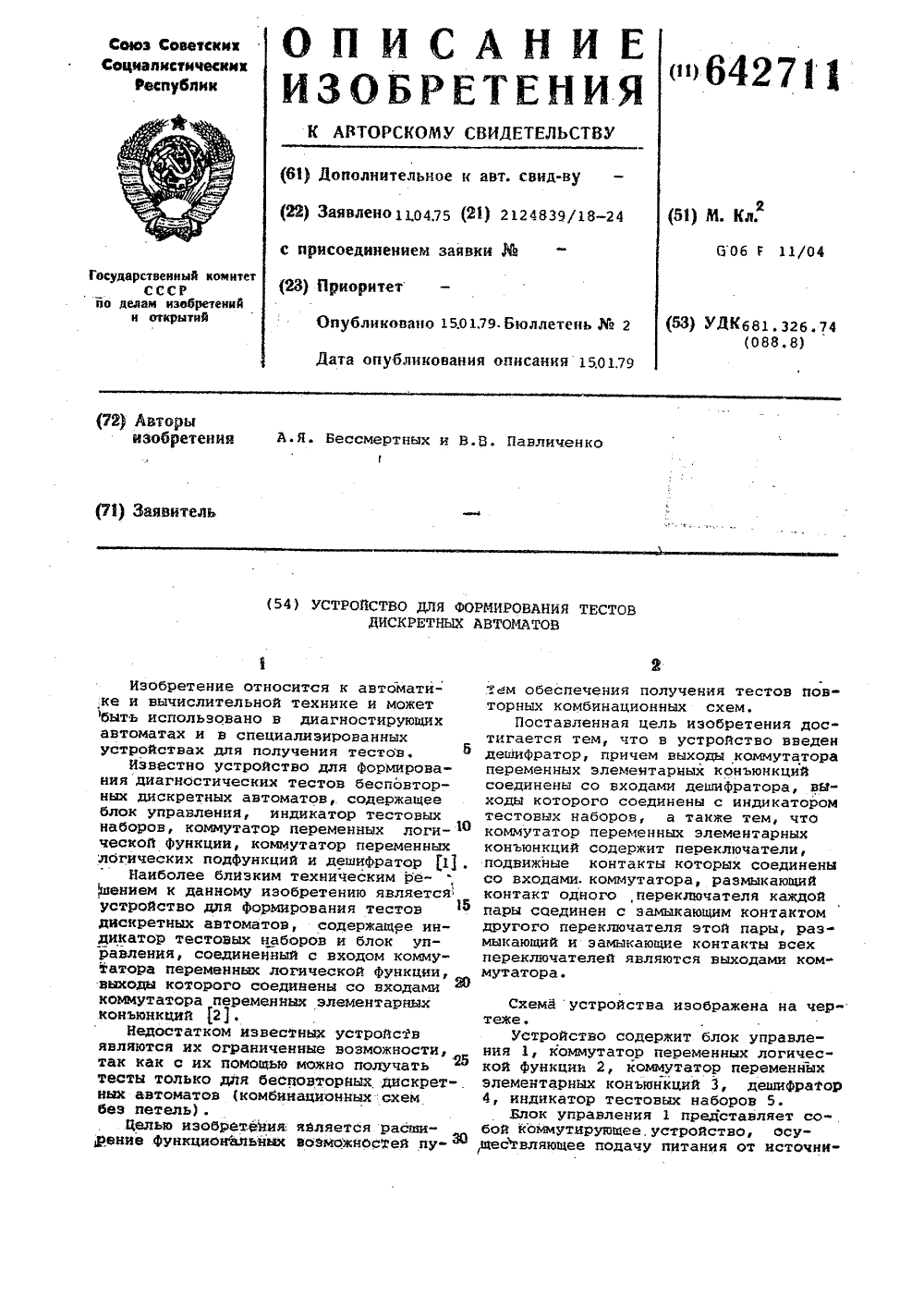

Метки: автоматов, дискретных, тестов, формирования

...5 - веса состояний наборов 0,1,2 (2 -1),11где 11 - число переменных Функций.Определяются контрольная дизъюнктивная нормальная форма КДНФ) и ин . версная КДНФ логической Функции.Для определения наборов диагностического теста, выявляющих разрывэлементов (путей воздействия) диагностируемой схемы, с помощью комму тирующих элементов коммутатора 2 необходимо набрать все переменные инверсии КДНФ логической функции, а с помощью коммутатора 3 - все переменные одной из конъюнкций КДНФ. При подаче питания с блока управления 1 индикатор 5 отобразит веса состояний наборов разрыва.Остальные наборы разрыва получаются последовательным набором переменных оставшихся конъюнкций КДНФ с помощью коммутатора 3 - при неизменном положении коммутирующих...

Номер патента: 650080

Опубликовано: 28.02.1979

Авторы: Караханьян, Мкртумян

МПК: G06F 11/04

Метки: блоков, вычислительных, диагностики, машин, электронных

...разряды регистра 2 устанавливаются в 1. Вследствие того, что выходы регистра 2 образуют в этих позициях монтажное И с выходами проверяемого типового элемента замены, при опросе ьыходов регистра тестов в этих позициях будут значения выходов проверяемого типового элемента замены. Благодаря этому в устройстве отсутствует коммутатор, который в других стендах обеспечивает коммутацию входови выходов.Опрос выходов регистра 2 тестов осуществляется с помощью преобразователя 7 параллельного кода в последовательный, 650080информация с выхода которого поступает в регистр 3 обмена и далее в блок 5 сравнения, После установки проверяемого типового элемента замены в разъем устройства и запуска устройства данные с внешнего носителя тестовой...
