Шаничев

Номер патента: 1375242

Опубликовано: 23.02.1988

Авторы: Бакуев, Товбин, Шаничев

МПК: A61B 1/045

Метки: волоконный, эндоскоп

...клавиши 30, микропереключателя 31, электрически связанного с двумя электромагнитами 32,на сердечниках 33 которых укрепленыпромежуточные зубчатые колеса 34,установленные с возможностью перемещения и зацепления с зубчатыми колесами 35 и подключенные к световодному кабелю 26,К рабочему концу 2 подходят гиб-кие тяги 5, закрепленные на шкивахпередачи 7. Часть шкивов передачиразмещена в корпусе 6 противоположной рабочей части, а другая часть -в корпусе 36 исполнительного механизма 29, где размещены также и электромагниты 32 с сердечниками 33 изубчатыми колесами 34 и 35, Гибкиетяги от передачи 7 идут также кэлектрической кнопке 21 и карданномуподвесу 18,10Механизм 17 управления содержитэлектрическую кнопку 21, подпружиненную пружиной 22 к...

Номер патента: 1228846

Опубликовано: 07.05.1986

Авторы: Авдеев, Бакуев, Березин, Волков, Гудаковский, Мак, Товбин, Ушкова, Шаничев

МПК: A61F 9/00

Метки: глаз, заболеваний, лечения

...диФФузно-рассеянным неполяризованным лазерным излучением с плотностьо мощности 10 -10 Вт/см, длительностью постоянного облучения 510 мин в течение 10 сеансов с интервалом от 1 до 5 дней между сеансами,П р и м е р 1, Больная К.И.М54 года, диагноз - макулодистроФияобоих глаз, больна более 20 лет. Многократно принимала курсы различноймедикаментозцой терапии, положительного эФФекта не было, у больной развилась медикаментозная аллергия. Получает 10 сеансов лазертерапии облучением Не-Ие лазера с плотностью-гмощности 5 10Вт/см" на сетчатке втечение 7 мин через день диФФуэнорассеянным лазерным излучением черезматовое стекло. Начальная остротазрения составляла 0,05 на правыйглаз и 0,04 на левый глаз, Курс ле.чения проводят амбулаторно,...

Номер патента: 1205889

Опубликовано: 23.01.1986

Авторы: Нужина, Товбин, Фролов, Шаничев

МПК: A61B 1/055

Метки: игольчатый, эндоскоп

...повышение точности фиксации объектов,На фиг. 1 изображен эндоскоп, общий вид; на фиг. 2 - разрез А-А нафиг, 1 (рабочий конец тубуса эндоскопа); на фиг. 3 - разрез Б-Б нафиг. 2; на фиг, 4 - схема для определения угла конуса осветительногосветовода,Игольчатый эндоскоп имеет корпус1, тубус 2 эндоскопа, который крепится к корпусу, объектив 3, расположенный на рабочем конце тубуса эцдоскопа, жесткий световод 4, установленный подпружиценно оправе 5, сприклеенным коллективом 6, и Аокусирующее кольцо 7, На последнем установлена оправа 8 с расположенным вней окуляром 9, имеющим возможностьперемещения. Внутри тубуса эндоскопав трубе 1 О расположен кольцевой осветительный световод 11, выходной торец которого выполнен коническим,205889 2угол конуса...

Номер патента: 1194591

Опубликовано: 30.11.1985

Авторы: Бакуев, Тугаринов, Шаничев

МПК: B23B 31/00, B24B 13/005

Метки: патрон, центрировочный

...поверхностей линзы 23пересекали ось шпинделя 25 токарногостанка и были перпендикулярны, Автоколлимационным изображением от цилиндрических поверхностей линзы 23является световая полоса (фиг. 6),геометрическая и оптическая осицилиндрической линзы 23 взаимноперпендикулярны. Осью патрона явля-ется ось внутренней цилиндрическойповерхности установочного фланца 6:(фиг, 1), выполненной с высокойточностью обработки,1Для установки оси патрона на осьшпинделя 25 токарного станка осьзадней бабки (не показана) токарногостанка совмещается с осью автоколли 4мационной трубки Забелина. В переходную оправу 18 (фиг. 1) устанавливает194591 4плоскости 7 установочного фланца 6благодаря тому, что подпружинендвумя силовыми пружинами 22. Длятого,...

Номер патента: 1173980

Опубликовано: 23.08.1985

Авторы: Бакуев, Кормер, Свилева, Товбин, Шаничев

МПК: A61B 1/273

Метки: гастроскоп

...8 с гидравлическим клапаном 9, трубопроводы 10 и 11, гидравлический разъем 12, электромагнит 13, плунжер 14 и электропри вода 15. Механизм 6 очистки подключен с помощью гидравлического разьема 12 к световодному кабелю 16.На фиг.2 показан рабочий конец 2рабочего участка 1 гастроскопа, содержащий трубопровод 10, сопло 17 с направляющим козырьком 18, волоконный жгут 19 и наблюдательный объектив 20, торец 21, имеющий сферичес 35 кую поверхность. Направляющий козырек 18 имеет наружную поверхность22, выполненную сферической, и внутреннюю поверхность 23, при этом поверхность 22 совмещена с сферичес" кой поверхностью торца 21 рабочего участка,Работа с гастроскопом, снабженным механизмом очистки заключа)ется в следующем.Корпус 3...

Номер патента: 1158819

Опубликовано: 30.05.1985

Авторы: Бакуев, Занин, Шаничев

МПК: F21V 13/08

Метки: декоративный, светильник

...состав иформируется в коллимированный пучок который освещает нижние торцысветоводных волокон 7. Верхние .торцы волокон 7 одновременно светятсяразличными цветами, меняя цвет привращении светофильтров 13. 20Изобретение позволяет повыситьэстетический, декоративный эффектблагодаря тому, что шаровая поверхность распущенного конца волоконного жгута Формирует перемещающиеся по кругу световые картины высокого уровня яркостц. Конструкцияпредложенного светильника технологична, проста и доступна в изготовлении в условиях крупносерийного имассового производства.оставитель И.Заицеехред М.Гергель ректор И, Эрдейи едактор М.Дылын 9 Тираж 462 ВНИИПИ Государств по делам изобре 13035, Москва, Ж, Заказ 3562/3 Патент", г. Ужгород, ул, Проектн1Изобретение...

Номер патента: 1148607

Опубликовано: 07.04.1985

Авторы: Бакуев, Кормер, Тимофеева, Товбин, Шаничев

МПК: A61B 1/045

Метки: волоконный, эндоскоп

...жг,тм 4, Бгорой конец которого 1(х(ь" ) с( Оку.5 рь 6). с сн(тОБОлокОнным ж Ъ (ОЪ(3, Ксхд)рЫй Ъухо,си) Н СНЕтОВОЛНЫй кзб(ль 261(риьп)л эцл(и к )з солс ржит л(еханизм 17 прзнлс (ия, е.и лзчу 7, исполнительный механизм 29,Ъс(ЕХ 1 ИЗЧ 7 ЪППЗВЛЕНИя СОдЕржИт ЭЛЕКтрцческ(к) кцопкь 21. олпружиненную пружиной 22 к шаровой:оловке оси 23, котора (акре(л(ца ца к(рлаом полвесе 18. Г 10 л э,ц ктричс ской кнопкой 21, имеющей коль(с вую форму, рззме.цепы ца полвесе18 четыре микропереключателя 24, так, чтобы их кнопки были расположены на взаимно перпендикулярных линиях и центр пересечения этих линий совпадал с центром оси 23, чтобы при нажатии на электрическую кнопку 21, она нажимала на кнопки включения микропереключателей 24, замыкая...

Номер патента: 1106475

Опубликовано: 07.08.1984

Авторы: Бакуев, Товбин, Фролов, Шаничев

МПК: A61B 1/307

Метки: уретероскоп

...рабочую часть1 со световодами 2, инструментальнымканалом 3 и пружинным механизмом . 55управления, состоящим из толкателя 4,установленного в инструментальном,канале 3 с воэможностью продольного 110 б 475 1перемещения по всей длине рабочейчасти 1, и трех пружин 5 изгиба, размещенных в дистальном конце рабочейчасти 1 между световодамн 2 и инструментальным каналом 3. Толкатель 4может быть выполнен полым из фторопластовой трубки со сферическим концом. Три пружины 5 изгиба могут бытьвыполнены из отрезков стальной пружинной проволоки с плавным изгибомпод углом 30 ф и закреплены, наприм р пайкой между световодами 2 иинструментальным каналом 3, причемдве пружины изгиба закреплены жест.,ко, а третья, расположенная, например, напротив...

Номер патента: 1094011

Опубликовано: 23.05.1984

Авторы: Веснин, Даминов, Нефедов, Товбин, Шаничев

МПК: G02B 25/00

Метки: зеркальная, лупа

...параллельно одна другой, главная оптическая ось вогнутого зеркала проходит через середину, обращенной к нему длинной стороны плоского зеркала, а угол между плоским зеркалом и оптической осью, обращенной к фокусу вогнутого зеркала, составляет 45 - 75оНа фиг. 1 представлена оптическая схема зеркальной лупы, на фиг2 - расположение лупы (без оправы) относительно текста и расположение обоих глаз читающего.Зеркальная лупа (фиг. 1) состоит из плоского зеркала 1 и вогнутого 2 зеркал. Плоское 1 и вогнутое 2 .зеркала выполнены в форме вытянутых прямоугольниковЗеркала установлены друг относительно друга так, что соответствующие стороны упомянутых прямо"угольников параллельны друг дРугу,.длинная сторона больше короткой неменее, чем в два...

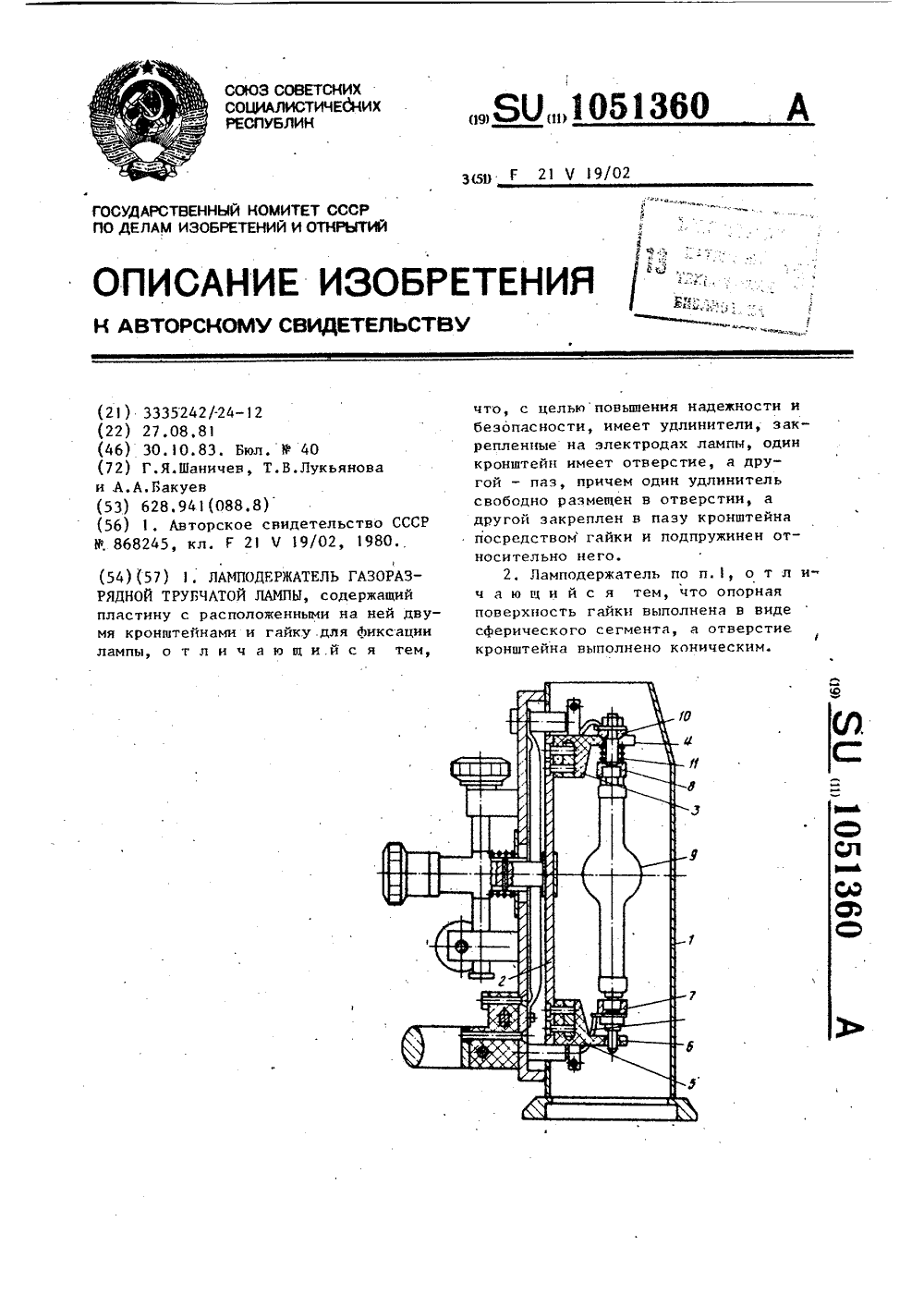

Номер патента: 1051360

Опубликовано: 30.10.1983

Авторы: Бакуев, Лукьянова, Шаничев

МПК: F21V 19/04

Метки: газоразрядной, ламподержатель, лампы, трубчатой

...трубчатой лампыжестко крепится посредством резьбового соединения к одному иэ кронштейнов, второй электрод закреплен надругом кронштейне, При таком соединении колба газоразрядной лампы будетиспытывать продольные и поперечные,напряжения. вследствие неточного изготовления электродов лампы и узловкрепления кронштейнов, что приводитк преждевременному выходу лампы изстроя, Наличие высоких рабочих температур газоразрядной лампы можетпривести к увеличению напряжений и,.взрыву лампы,Цель изобретения - повышение надежности и безопасности .ламподержателя.Поставленная цель достигается тем, что ламподержатель газоразрядной трубчатой лампы, содержащий пластину с расположенными на ней двумя кронштейнами и гайку для фиксации лампы, имеет...

Номер патента: 1027666

Опубликовано: 07.07.1983

Авторы: Баскаков, Варварина, Товбин, Шаничев

МПК: G02B 11/34

Метки: варианты, его, объектив, проекционный, светосильный

...- увеличение относительного отверстия и угла поля зрения объектива при сохранении хорошего качества изображения на плос" кой поверхности.Поставленная цель достигается тем, что в проекционном светосильном носительного отверстия и угла полязрения, при сохранении хорошего качества изображения на плоскости,перед первым компонентом дополнительно установлен положительныймениск, обращенный вогнутостью кпредмету, в плоскость диафрагмывведен положительный мениск, обращенный вогнутостью к предмету, апоследний положительный мениск второго компонента выполнен склееннымиэ двух положительных и расположенного между ними отрицательного мениска, обращенных выпуклостью к предмету. объективе, содержащем два компонента,разделенных диафрагмой, первый...

Номер патента: 971247

Опубликовано: 07.11.1982

Авторы: Антонова, Бакуев, Товбин, Шаничев

МПК: A61B 1/045

Метки: бронхоскопа, дистального, конца, работой

...и Фиксации, эубчатыв Рейки б и 7, кинематически связанные сзубчатым колесом 8, и ось 9.Внедение в полость человека и управление изгибом дистального концабронхоскопа происходит следующим обрахом.Корпус 1 лежит на ладони левойруки, в него упирается большой палец и его охватывают безымянный па.лец и мизинец, указательный и сред-,ний пальцы Раполагаются на кнопках4 и 5 управления концов рввк, выведенных наружу корпуса 1. Дистальныйконец бронхоскопа вводится в тело,больйого правой рукой, левой рукойврач держит устройство для управления 1 пальцы, осуществляющие управ"ление, одновременно помогают держатьбронхоскоп, управлять и Фиксироватьнужное положение изгиба, Дойдя добольного места, врач, вне отпускаяправой рукой дистальный конец...

Номер патента: 964563

Опубликовано: 07.10.1982

Авторы: Иванов, Коробченко, Шаничев

МПК: G03B 23/14

Метки: выбора, диапроектора, кадровое, кассет, окно, подачи

...узла двух и более кассет, что приводит к поломке привода толкающей каретки.96456 3 Целью изобретения является уменьшение усилий на перемещение кассети повышение точности взаимного рас"положения линеек и кодовых зубцовкассет,Указанная цель достигается тем,что каждая из кассет снабжена расположенными в выполненных в ней пазах роликами, контактирующими с направляющими одного из опорных узлов, 0при этом оси вращения роликов смещены от одной из плоскостей кассеты на величину, меньшую радиуса ролика, а на одной из сторон касаеты.выполнен выступ, ограничивающий ее 1перемещение.На фиг, 1 изображена часть устройства подачи кассет в кадровоеокно; на фиг. 2 - то же,вид,сбоку.Устройство для выбора и подачи 20кассет включает первый опорный...

Номер патента: 964562

Опубликовано: 07.10.1982

Авторы: Иванов, Коробченко, Шаничев

МПК: G03B 23/14

Метки: выбора, диапроектора, кадровое, кассет, окно, подачи

...17 аварийного положения, а конр- такты выключателя 8 разомкнутся иотключится привод перемещения толкающей каретки 4.2 ф Использование изобретения позволит исключить подачу в кадровое окно диапроектора двух и более кассет, своевременно предупредить неисправность в диапроекторе и, темсамым, повысить надежность работыузла подачи кассет в кадровое окно. Формула изобретения 3Кроме того, ограничитель выполненв виде подпружиненного поворотногосектора с двумя зубьями, расстояниемежду которыми соответствует толщине кассеты.,На фиг. 1 изображена часть устройства подачи одной кассеты в кадровое окно диапроектора; на фиг. 2 взаимное расположение основных частей блокирующего приспособления приподаче в кадровое окно одновременнодвух...

Номер патента: 883838

Опубликовано: 23.11.1981

Авторы: Бакуев, Миллер, Шаничев

МПК: G02B 7/00

Метки: вогнутого, зеркала, юстировки

...схема расчетарадиуса сферической поверхности.Устройство содержит корпусоправу 2 вогнутого зеркала 3 сосферической поверхностью 4 и конической поверхностью 5, регулировочныевинты 6, основание 7 со сферическойповерхностью 8, стержни 9 со сферическими головками 10 и пружины 11 силового замыкания.1 Остировка зеркала происходит следующим образом.Перемещая в корпусе 1 винтами 6 доправу 2 с зеркалом 3 по сферическойповерхности 4 корпуса 1, наклоняемзеркало 3. При смещении зеркала 3 может нарушиться юстировка, поэтомунеобходимо плотное взаимодействие30касание) оправы 2 с корпусом 1 посферической поверхности 4. Основание7 через стержни 9 и пружины 11, установленные в корпусе 1 и основании7, осуществляет плотное касаниеЭ 5оправы 2 по всей...

Номер патента: 868245

Опубликовано: 30.09.1981

Авторы: Бакуев, Лукьянова, Шаничев

МПК: F21V 19/02

Метки: газоразрядной, лампы, фокусировки

...конструкцию.Цель изобретения - упрощенйе конструкции устройства.Поставленная цель достигается тем, чтов устройстве для фокусировки газоразряд ной лампы, содержащем корпус с вертикальными направляющими, ламподержатель и механизм его перемещения с горизонтальной направляющей, расположенной вне корпуса, механизм перемещения ламподержателя имеет узел скольжения, горизонтальную и вертикальную оси, при.этом узел скольжения имеет подпружиненную шайбу, установОВКИ ГАЗОРАЗРЯДНОЙ ая рукоятку11, перемешаем лам тель 4 с лампой 5 вдоль оптическо868245 формула изобретения Составитбак Техред АТираж 58ВНИИПИ Государственнпо делам изобретен113035, Москва, Ж - 35,Филиал ППП Патент, г. У ль Б. Бокка нКоррект ПодписиРедактор К. Лем Заказ 8286)46гар...

Номер патента: 815706

Опубликовано: 23.03.1981

Авторы: Антонов, Беляев, Зандин, Иванов, Коробченко, Федоров, Шаничев

МПК: G03B 23/14

Метки: выбора, диапроектора, кадровое, кас-cet, подачи

...диск 10 снабжен замками 11 и направляющими штырями 12, расположенными у окон 13 и 14, Окно 14 при совмещении его центра с оптической осью объектива 15 . 4 становится кадровым окном днапроекто" ра. Диаметр штырей 12 выполнен по размерам соответствующих отверстий 16 в кассетах 2. Поворотный диск 10 снабжен Фиксатором 17. Первый опор- (И) ный узел размещен в двухнезависимых корпусах 18 (фиг.2-4), каждый иэ котоих соединен с корпусом 19 диапроекуора при помощи петли 20 и стопора 21. Для одновременного подъема всех линеек 1 каждый корпус снабжен механизмом 22.Устройство работает следующим образом.В исходном положении (фиг,2) все кассеты 2 висят на двух направляющих Щ 5 и одновременно все линейки 1 первого опорного узла находятся в выемках...

Номер патента: 774539

Опубликовано: 30.10.1980

Авторы: Кушпиль, Смирнов, Товбин, Шаничев

МПК: A61B 3/10

Метки: головы, движений, регистрации

...прибора центр вра774539 10 щения головы совмещен с центром выходного зрачка 1 этого прибора,Источник 1 света укреплен в центре зеркала 7 и располагается на оп - тической оси объектива 8.Устройство работает следующим образом.Осветитель 2 осуществляет засветку сФерического зеркала 7 параллельным пуском лучей. Образующийся при этом от поверхности зеркала 7 световой блик 12, являющийся мнимым изображением источника 3 света в зеркале 7, совместно с источником 1 света Фоку"ируется объективом 8 на светочувствительном элементе блока 9 регистрации.В исходном положении ось симметрии зеркала 7 совмещена с осью объектива 8. В этом положении на светочувствительном элементе блока 9 регистрации изображения 13 и 14 светового блика2 и источника 1 света...

Номер патента: 741225

Опубликовано: 15.06.1980

Авторы: Бакуев, Назаров, Товбин, Шаничев

МПК: G03B 23/14

Метки: кадра, поиска, проекторе

...На диске 3 у края выполнен концентрический ряд отверстий. Эти отверстия используются как базовый маркер. На тот фотоэлемент, против которого устанавливается отверстие диска, попадает излучение от источника света. После того, как диск 3 сделает один оборот, диск 2 поворачивается на 1/32 оборота - это условие выполняется за счет использования цевочной передачи между дисками. На оси б лентопротяжного барабана 1 жестко закреплен мальтийский крест 7, поворачивая который на один шаг, пленка 11 перемещается на один кадр, т. е. напротив фотоэлементов 4 устанавливается новое сочетание отверстийО " ди ска.Пультом управления 12 формируются электрические сигналы, соответствующие номеру кадра, который требуется установить в кадровое окно (не...

Номер патента: 458716

Опубликовано: 30.01.1975

Авторы: Алексеев, Шаничев

МПК: G01J 3/06

Метки: быстродействующий, спектрометр

...участки многовитковой спиральной щели требуется дополнитель,ное устройство, обеспечивающее пропускание лучистого потока только через один участокспиральной щели и экранирующее все остальные ее участки. При этом, открытый участок спиральной щели с вращением диска должен перемещаться последовательно по всему изображению спектра. В предлагаемом изобрете нии для последовательного проомотра спектра и экранировки остальных участков,многовитковой спиральной щели диска 4 использован соосно расположенный с диском 4 диск 5 со спиралевидной щелью, длина которой не пре вышает длины окруженности 1 вместо одной щели по окружности, может быть несколько спиралевидных щелей). Диски 4 и 5,кинематически связаны между собой с помощью редуктора 6 таким...

Номер патента: 213380

Опубликовано: 01.01.1968

Авторы: Иванов, Шаничев, Юдов

МПК: G03B 23/14

Метки: диапроектор

...9, электромагнит (на чертеже не показан), заслонки 10, электромагнитная муфта 11 и электродвигатель 12.Когда через оптическую ось проходит диапозитив 2, предшествующий устанавливаемому, срабатывает микропеоеключатель б (предшествующего диапозитива) и производит через систему управления переключение электромагнитной муфты 11 в положение, соответствую щее пониженной скорости вращения магазина5 с диапозитивами 2. По истечении 0,3 сек система управления выключает электромагнит 8 фиксатора 9.При этом ролик 18 фиксатора 9 опускаетсяна обод 14 магазина 5, вращаю 1 цегося с медленной скоростью. Когда требуемый диапозитив подходит коптической оси, ролик И фиксатора 9 входит 20 в лунку 15 обода 14 магазина 5 и прижимается пружиной 16, При...

Номер патента: 211119

Опубликовано: 01.01.1968

Авторы: Алексеев, Миллер, Шаничев

МПК: G01J 1/14, G01J 3/10

Метки: спектрофотометр

...объекта. Приравенстве коэффициентов излучения,и темпе 20 ратур зеркал объекти(ва 1, 2, ком(пенсационпой трубки 7 и плоакого зеркала модулятораб ложный, сигнал в фотоэлектрическом (приемнике 5 не возникает. Для коонен(сации излучения держателей малаго зеркала объвктива25 (на чертеже не указаны) на (входе ко(м(пенса,ционной трубки 7 установлены зачерненные(поворотные (пластины 9,Для проверки чувствительности фотоэлектрического приемника 5 и усилительного трак 30 та 10 используется эталонный,излучатель 11,3световой поток которого поступает на фотоэлекгричеокий (приемн(к 5, ко(гда вырез на диас(ке 12 устанавливаеепся против (под(вижной за(слон(ки 13 с окнами. В этом положении окна заслонки и передней стенки монохроматора по (каналу...

Номер патента: 150721

Опубликовано: 01.01.1962

Автор: Шаничев

МПК: F03G 1/06

Метки: двигатель, пружинный

...мехкду которыми помещена муфта свободного хода,На чертеже изображена кинематическая схема описываемого двигателя,Пружина 1 быстрого разгона и пружина 2 поддержания закреплены на заводной оси 3, Пружина 1 соединена с массой 4 кинематической цепью, в которую входят зубчатые колеса 6, 6, 7 и 8 с передаточным отношением. обеспечивающим разгон массы 4 в требуемое время до нужных оборотов, Пружина 2 соединена с массой 4 кинематнческой цепью, в которую входят зубчатые колеса 9, 10, 11, 12, 13, 14, 16, 16, с передаточным отношением, обеспечивающим поддержание длительного вращения.Для автоматического отключения пружины 1 после окончания ее работы применена муфта 17 свободного хода, Эта муфта дает вез.1 окность свободного вращения зубчатому...
