Устройство для фрагментногопроецирования статической идинамической информации

Номер патента: 822133

Авторы: Иохельсон, Лебедев, Томилин, Чугунов, Эйзенгарт

ZIP архив

Текст

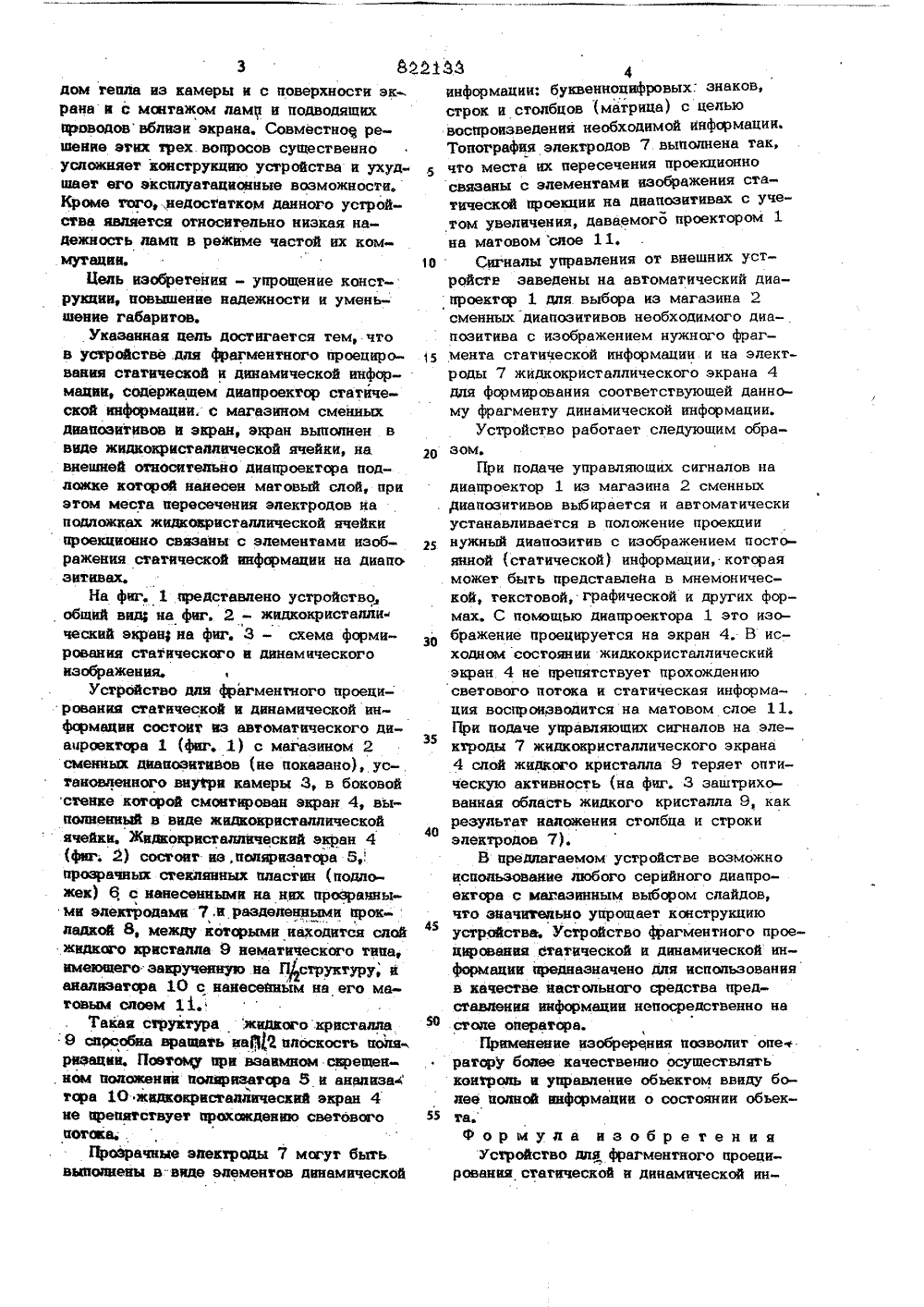

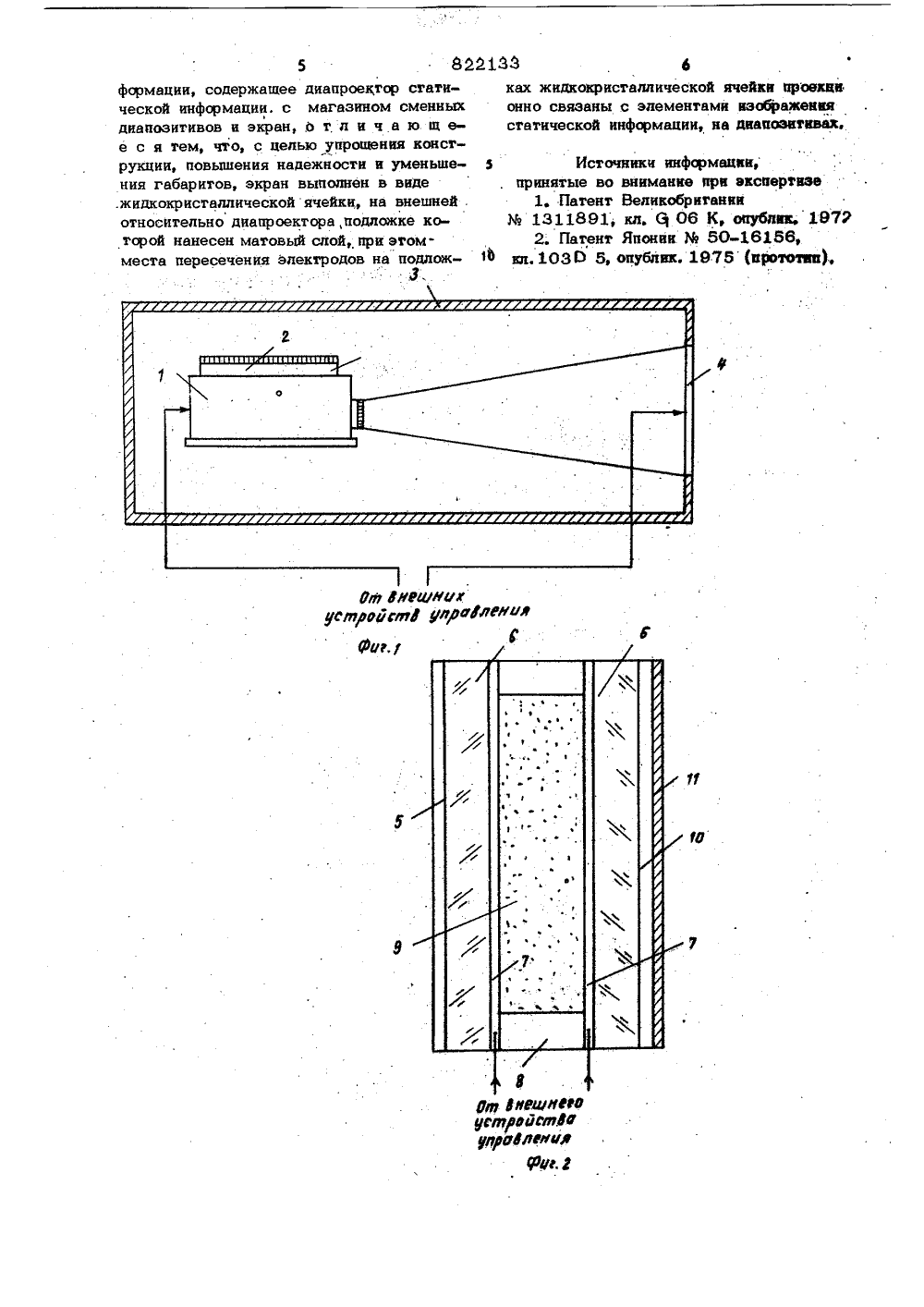

ОПИСАНИЕ( Союз СоветскикСоциалистическихРеспублик К АВТОРСКО СВ ЬС волнительное к авт. свид 3М. Кл,С 03 В 21/26 2) Заявлено 10,07,78 (2 ) 264731присоединением заявки М Гасударственный кфмет СССР ее делам езебретенкй в открытей2 ритет бликовано 15.04.81. Бел та опубликования описани 5 З 1 уд К 778.553(72) Авторы изобретен 7 ) Заявител 54) УСТРОИСТВО ДЛЯ ФРАГМЕНТНОГО ПРОЕЦИРОВАНИЯ СТАТИЧЕСКОЙ И ДИНАМИЧЕСКОЙ ИНФОРМАЦИИаИзобретение относится к автоматике и вычислительной технике, в частности к,.средствам представления информации информационно-управляющих и информационно-измеритеЛьных систем.Известны устройства для фрагментного проецирования информации, в которых в качестве экрана использованы электроннолучевые трубки 11.Наиболее близким по технической сущ 0 ности является устройство для фрагментного проецирования, содержащее камеру, внутри которой смонтированы проектор сблоком автоматического выбора и подачи информации для проектирования на экран плана расположения приборов, относящихся. к определенным распределительным шитам 21. В боковой стенке камеры смонтировано наблюдательное окно, за которым установлено полупрозрачное зеркало, размещаемое,так, что через окно можно наблюдать всю зеркальную поверхность, отражающую проектируемое иэображение. С обратной стороны зеркала в определенных местах заранее размещаются контрольные лампочки, смонтированные в головной части гибких трубок. Эти лампочки электрически связаны с различными приборами и светятся в соответствии с включением и остановом этих приборов, представляя оператору динамическую (переменную, изменяющуюся в зависимости от состояния контролируемого обьекта) информацию о состоянии приборов.Однако это устройство обладает рядом существенных недостатков. Динамическая информация о состоянии оборудова ния может представляться только в виде световых пятен, в то время как в большинстве случаев оператору требуется индикация знаков различной конфигурации и представление цифро-буквенной информации. При необходимости представления большого обьема динамической информации необходимо наличие больщого количества ламп, что создает серьезные трудности, связанные с исключением паразитной з светки соседних участков экрана, с отдом тепла из камеры и с поверхности экрана в с монтажом ламп и подводящихщюводов вблизи экрана. Совместное решение этих трех. вопросов существенноусложняет конструкцию устройства и ухудшает его эксплуатационные возможности.Кроме тогонедостатком данного устройства является относительно низкая надежность ламп в режиме частой их коммутации,Цель изобретения - упрощение конструкцив, повьппение надежности и уменьшение габаритов.Указанная цель достигается тем, чтов устройстве для фрагментного проецирования статической и динамической информации, содержащем диапроектор статической информации. с магазином сменныхдиапозитивов в экран, экран выполнен ввиде жидкокристаллической ячейки, навнешней относительно диапроектора подложке которой нанесен матовый слой, приэтом места пересечения электродов наподложках жвдковристаллической ячейкипроекцвонно связаны с элементами изображения статической информации на днапозит.ивахНа фиг. 1 представлено устройство,общий вщц на фиг, 2 - жилкокристаллическвй экран 4 на фиг. 3 - схема формирования статического и динамическогоизображения.Устройство для фрагментного проецирования статической в динамической информации состоит вз автоматического диапроэктора 1 (фиг. 1) с магазином 2сменных диапозитивов (не показано), установленного внутри камеры 3, в боковойстанке которой смонтирован экран 4, выполненный в виде жидкокристаллическойячейки. Жидкокристаллический экран 4(фиг. 2) состовт из,поляризатора 8прозрачных стеклянных пластин (подлажек) 6 с нанесенными на них прозранными электродамв 7,в разделенными прыладкой 8, между которыми находится слойжидкого кристалла 9 нематического типа,имеющего закрученную .ва структуру, ианализатора 10 с нанесенным на его матовым слоем 11.Такая структура ,жидкого .кристалла9 спрсобна вращать наа плоскость подарвзацви. Поэтову прв взаимном скрещен. ном положении поляризатора 8 и анализатора 10 жидкокристаллический экран 4ве препятствует прохождению световогопотока.Пройрачные электроды 7 могут бытьвыполнены в-виде элементов динамической55 та,Формула изобретенияУстройство для фрагментного проецирования статической и динамической ин 4информации: буквенноцифровых. знаков,строк и столбцов (матрица) с цельювоспроизведения необходимой информации.Топография электродов 7. выполнена так, 5 что места их пересечения проекционносвязаны с элементами изображения статической проекции на диапозитивах с учетом увеличения, даваемого проектором1на матовом слое 11.ОСигналы управления от внешних устройств заведены на автоматический диапроектор 1 для выбора из магазина 2сменных диапозитивов необходимого диапозитива с изображением нужного фрагмента статической информации и на электроды 7 жидкокристаллического экрана 4для формирования соответствующей данному фрагменту динамической информации,Устройство работает следующим образом.При подаче управляющих сигналов надиапроектор 1 из магазина 2 сменных. Диапозитивов выбирается и автоматическиустанавливается в положение проекции 25 нужный диапозитив с изображением постоянной (статической) информации, котораяможет быть представлена в мнемонической, текстовой, графической и других формах. С помощью диапроектора 1 это изображение проецируется на экран 4. В исходном состоянии жидкокристаллическийэкран 4 не препятствует прохождениюсветового потока и статическая информация воспроизводится на матовом слое 1 1.При подаче управляющих сигналов на электроды 7 жидкокристаллического экрана4 слой жидкого кристалла 9 теряет оптическую активность (на фиг. 3 заштрихсьваниая область жидкого кристалла 9, какрезультат наложения столбца и строки 40электродов 7).В предлагаемом устройстве возможноиспользование любого серийного диапроектора с магазинным выбором слайдов,что значительно упрощает конструкцию 45устройства. Устройство фрагментного проецирования .статической и динамической информации предназначено для использованияв качестве настольного средства представления информации непосредственно настоле оператора.Применение изобререния позволит оперитору более качественно осуществлять контроль и управление обьектом ввиду более полной информации о состоянии обьек822133 Реда каэ 1880/72 Тираж 506 По ВНИИПИ Государственного ксмитета СССР по делаМ изобретений и открытий 113038, Москва, Ж, Раувская наб., д. 4/5дписное лиал ППП Патент", г. Ужгсрод, ул. Проектная,Составитель С. Ковринапецкая Текред А.Савка Корректор Н. Швыдкая

Смотреть

Заявка

2647316, 10.07.1978

ПРЕДПРИЯТИЕ ПЯ А-7141

ИОХЕЛЬСОН ЕВГЕНИЙ ДМИТРИЕВИЧ, ЛЕБЕДЕВ ВОАДИМИР ИГОРЕВИЧ, ТОМИЛИН МАКСИМ ГЕОРГИЕВИЧ, ЧУГУНОВ КОНСТАНТИН МИХАЙЛОВИЧ, ЭЙЗЕНГАРТ ЯН ИСАЕВИЧ

МПК / Метки

МПК: G03B 21/26

Метки: идинамической, информации, статической, фрагментногопроецирования

Опубликовано: 15.04.1981
