Съемочная камера для микрофильмов

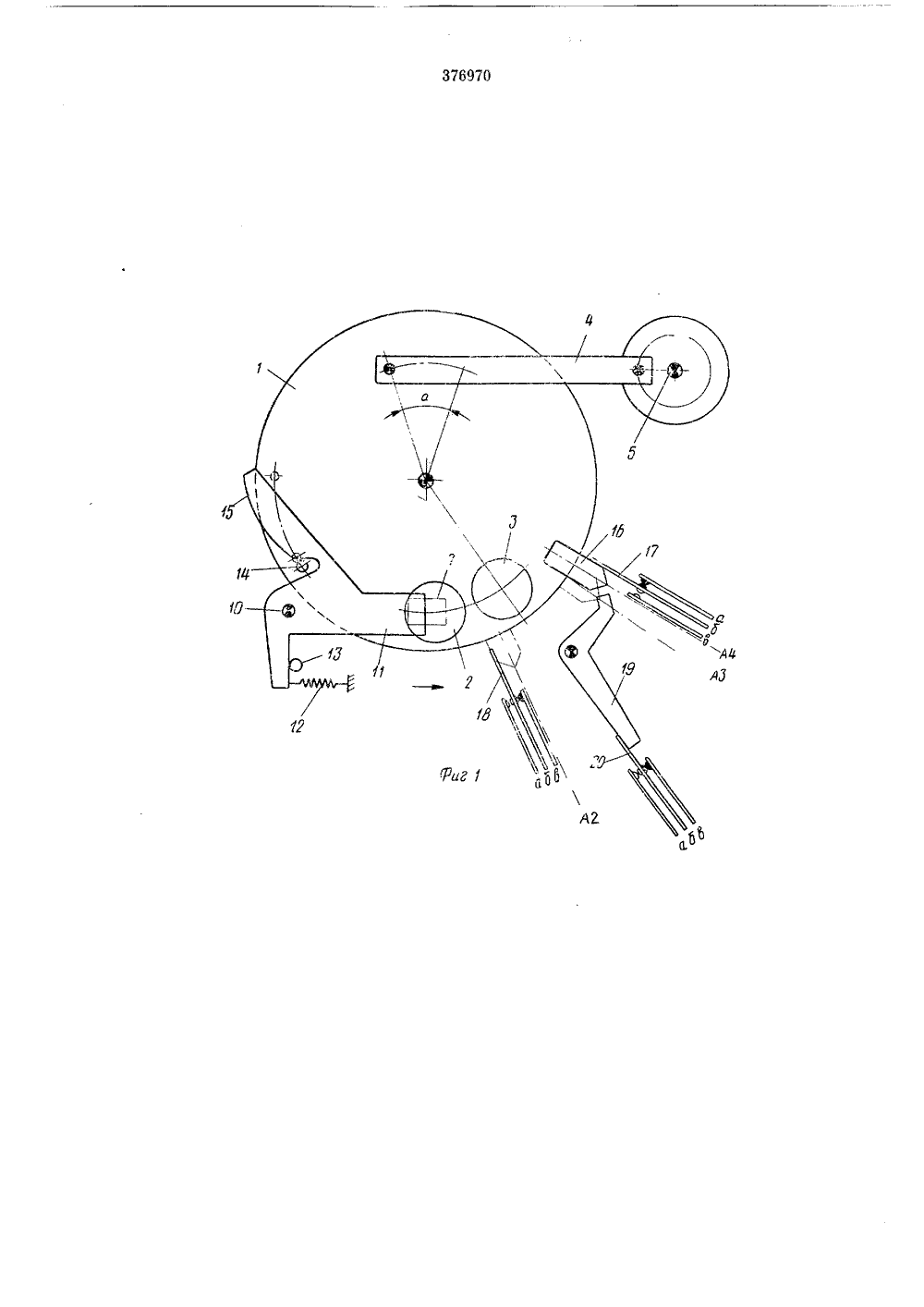

376970 Союз Советских Социалистических РеспубликЗависимый от патента-М. Кл. 6 ОЗЬ 27/32 аявлено 07.1.1971 ( 1611271/18-10) Приоритет 01.1 Ч.1970,%Р 57 а/146541, ГД Опубликовано 05.1 Ч.1973. Бюллетень17 Комитет по делациаобретеиий и открытипри Совете МииистровСССР ДК 778.14.072(088.8 Дата опубликования описания 5 Х 1,1973 Авторизобретения Иностранец Гюнтер Хеерклотц(Германская Демократическая Республика) Иностранное предприятие ФЕБ Пентакон ДрезденЗаявитель ЪЕМОЧНАЯ КАМЕРА ИКРОФИЛЬМОВ Изобретение относится к кинофототехнике.Известны съемочные камеры для микрофильмов, содержащие расположенную между объективом и кадровой рамкой фильмового канала диафрагму, установленную с возможностью перемещения в направлении движения пленки, и электродвигатель.В предлагаемой съемочвой камере с целью повышения качества изображения при использовании кадров разных форматов диафрагма выполнена в виде трехплечего рычага, одно плечо которого служит шторкой, другое контактирует с ограничительным штифтом, а третье выполнено в виде профилированного кулачка, взаимодействующего с пальцем, закрепленным на объективодер;кателе, который связан через соединительную штангу с приводным колесом электродвигателя и снабжен дополнительным пальцем, контактирующим со стопконтяктями элеетрических схем управления работой электродвигателя, в одну из которых введено шаговое реле для уменьшения шага транспортирования пленки,На фиг. 1 н 2 представлена кинематическая схема устройства, на фиг. 3 - электрическая схема,Держатель 1 (фиг. 1) несет на себе два объектива 2 и Л, Шарнирно соединенная с ним штанга 4 связана с приводным колесом 5 электродвигателя 6 и вращается с помощью последнего. Перед кадровым окном 7 в рамке 8 можно перемещать пленку 9 шагами по направлению стрелки. С цапфой 10 соединена диафрагма 11, которая может поворачи ваться, причем пружина 12 сгремится удеркать ее штифтом 13. Кроме того, на держателе объектива располокен палец 14, на пути перемещения которого диафрагма 11 имеет панорамную кривую 15. В радиусе дейст вия отключающего пальца 16 объектнводержателя располокены стопеонтаеты 17 и 18, а такее Отключающий рычаг 19 для стопконтакта 20.Устройство для управления электродвигате лем 6, жестко соединенное с его пр 11 водпымколесом 5, состоит в основном из одинаковых частичных систем для оригинальных форматов А 2, АЗ и А 4. Каждая из них имеет коммутационное реле 21, которое может быть 20 подключено к напряжению 6 в через последовательно соединенные пусковые еонтяеть 22 и стопконтакты 17, 20 и 18.Пусковые контакты 22 приводятся в действие в результате нажатия на кнопку 23, а 25 стопконтакты 17, 20 и 18 замыкаются отключающим пальцем 16 объеетиводержателя.Каждое реле 21 управляет одним самоудерживающимся контактом 24, перекрывающим пусковой еонтякт 22, Одним контяетом 25 для 30 сигнала и одним контактом 26 для включенияпитания электродвигателя. Сигнальные лампочки 27 включены последовательно со всеми контактами 25 сигнализации и с одним из стопконтактов 17, 20 и 18. Частичная система управления для формата А 4 сопряжена с 5 диафрагмой 11, которая уменьшает размеры кадрового окна, причем в эту систему параллельно сигнал:. й лампочке 27,включено шаговое реле 28 для изменения шага транспортирования пленки.Согласно фиг, 1 формат кадра А 4. Диафрагма 11 уменьшает кадровое окно наполо. вину, Съемочный объектив 2 перемещается в центре еще открытой части кадрового окна 7 для изображения формата А 4. Отключаю щий палец 16 приводит в действие стопконтакт 17 и цепь а - б в частичной системе уи)равленич А 4 замыкается 1 фиг, 3). Ооесточенное реле 21 находится в положении покоя, контакт 25 сигнализации замыкается, так что 20 сигнальная лампочка 27 в частичной системе управления А 4 горит. Одновременно шаговое реле 28 уменьшает шаг транспортировки пленки, По окончании экспозиции, пленка перемещается с уменьшенным шагом. Если не обходимо установить аппарат на формат А 2, нажимают кнопку 23 частичной системы управления А 2. Ввиду того, что стопконтакт 18 удерживается замкнутым в положении погсоя, замыкаются цепь б - в и пусковой контакт 22, 30 и реле 21 возбуждается. При этом самоудерживающийся конггакт 24 и контакт питания 26 замыкаются, а контакт сигнализации 25 размыкается, Электродвигатель 6 поворачивает приводное колесо 5 по часовой стрелке. При 35 половинке оборота приводного колеса объективодержатель поворачивается на угол а,После поворота объективодержателя по часовой .стрелке отключающий палец 16 освобождает стопконтакт 17, так что цепь а - 6 в 40 частичной системе управления А 4 размыкается, а цепь б - в замьпсается. Вследствие этого гаснет сигнальная лампочка 27, реле 21 возвращается в положение покоя и в результате этого устанавливается самый большой шаг 45 транспортирования пленки, При вращении объективодержателя штифт 14, перемещающийся по панорамной кривой 15, захватывает диафрагму 11 и поворачивает ее навстречу действию пружины 12 из кадрового окна 7. 50При дальнейшем вращении объективодержателя по часовой стрелке отключающий палец 16 поворачивает рычаг 19 по часовой стрелке, Благодаря этому цепь а - б в частичной системе управления АЗ кратковременно 55 замыкается через стопконтакты 20. Это движение контактов однако не зажигает сигнальную лампочку 27 в частичной системе управления АЗ, потому что контакты 25 сигнализации всех частичных систем управления 60 соединены последовательно; не размыкается цепь питания электродвигателя. После того как отключающий палец 16 освободит рычаг 19, стопконтакт 20 возвращается в свое положение покоя, и цепь б - в вновь замыкается.Когда, съемочный объектив 3 для формата Л 2 оказывается в центре полностьго открытого кадрового окна 7, отключающий палегц 16 достигает стопконтакта 18. Вследствие этого цепь б - в в частичной системе управления Л 2 размыкается, а цель а - б замыкается. Ввиду того, что реле 21 обесточено, само- удерживающийся контакт 24 и контакт питания 26 размыкаются, а контакт 25 сигнализации замыкается. Электродвигатель 6 работает, а сигнальная лампочка 27 частичного управления А 2 загорается, Благодаря этому аппарат устанавливается для съемки оригин алов фор м а та А 2.В случае выбора формата АЗ следует нажать кнопку 23 в частичной системе управления АЗ. При этом, как и в случае установки аппарата для формата Л 2, объективодержа. тель смещает объектив 2 в центр эффективного отверстия кадрового окна 7. Диафрагма 11 открывает все кадровое окно, и оптическая ось объектива 2 совпадает с центром полностью открытого кадрового окна. Если аппарат устанавливают на формат А 4, диафрагма 11 закрывает на одной стороне кадровое окно по направлению стрелки, причем оптическая ось объектива 2 совпадает с центром еще открытой части.Предмет изобретенияСъемочная камера для микрофильмов, содержащая расположенную между объективом и кадровой рамкой фильмового канала диафрагму, установленную с возможностью перемещения в направлении движения пленки, и электродвигатель, отличающаяся тем, что, с целью повышения качества изображения при использовании кадров разных форматов, диафрагма выполнела в виде трехплечевого рычага, одно плечо которого служит шторкой, другое контактирует с ограничительным штифтом, а третье выполнено в виде профилированного кулачкавзаимодействующего с пальцем, закрепленным на объективодержателе, связанном через соединительную штангу с приводным колесом электродвигателя и снабженном дополнительным палыцем, контактирующим состопконтактами электрических схем управления работой электродвигателя, в одну из которых введено шаговое реле для уменьшения шага транспортирования пленки,вел фф 376970 едактор Б. Федот орректор Н. Аук аказ 1559/16 Изд.428 Тираж 523 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР Москва, )К-З 5, Раушская наб., д. 4/5 Типография, пр. Сапунова, 2 х ГКД.ГЫ
