G03B 21/34 — с переключением

Номер патента: 27284

Опубликовано: 31.07.1932

Автор: Аркушенко

МПК: G03B 21/34

Метки: двойного, закрывания, заслонки, кинопроектора, открывания, фонаря

...9 с роликом 8 на конце, Для точной установки по отношению к пальцу рычагов 9 последние снабжены продольной прорезью 10.Для регулирования заслонки 4 по отношению к конусу 17 фонаря плитка б, находящаяся в салазках, имеет продольные сквозные пазы, что дает возможность точно установить валик 2 с заслонкой 4 по отношению к конусу фонаря 77, На фиг, 2 показано расположение рычагов 9, при чем изображен момент проекции фильма на экран, при котором ролик 8 нажимает на палец 5 и поворачивает ваИ) лик 2 вместе с заслонкой. При поворотекруга проектора палец 5 соскакивает с ролика 8 и благодаря пружине 3 захлопывает заслонкой 4 конус фонаря 11. Так как движение пальца 5 связано с движением заслонки 4 и при этом может произойти удар заслонки 4 по...

Номер патента: 32922

Опубликовано: 31.10.1933

Автор: Егоров

МПК: G03B 21/34

Метки: двойной, кинопроектор

...шестерен 4, 5, б, сидящих на валу 3, с шестернями 7, 8 и 9 соответствующего (левого или правого) лентопротяжного механизма.Каждый лентопротяжныйсостоит из трех барабанов она,оси, 13. несущей шестерню 7, сцепля-ющуюся с шестерней 4 (фиг. 4) на валу 3. Средний барабан 18, сообщающий филь-му прерывистые движения, сидет наоси 17, несущей многолучевой мальтий-ский крест или особый пальцевый меха-низм (описанный в патентах7240, 8429 и 1077 б), состоящий из диска 12 с пальцами, получающего прерывистое движение от диска (эксцентрика) 1 ф со срезом или с канавками, сидящего на оси 15. На одном конце оси 15 установлена шестерня 8, сцепляющаяся с шестерней 5 на валу 3, а на другом конце, выходящем из корпуса, насажен маховик 1 б с обтюратором...

Номер патента: 82589

Опубликовано: 01.01.1950

Автор: Зелинский

МПК: G03B 21/34, G03B 21/50

Метки: демонстрируемого, другую, одной, перехода, фильма, части

...сВТОМ 3 ТИЧСС 1(ОГО 1(ЕРЕХОД 3 ОТПОЙ с 1 СТ 3 СХ 10 НС 1 РП)УОПГОЯ фИЛ Ь)13 П 3 Г 30, ,0 ОС(ЦССТ 5,1(Ч 1(ВО 0 П)ЕХО ас 1 ДЛ 5 10(Ст с 3. Ц 1 П 1 С,1 Д 111(1 СТ .3 ) С, Х 1 (. Г :5 О ЙТ С П И 53 1. . стройствс дл 5 автоматического перехода с о.шой части дсмон)1Ст 3 РУСМОГО фИЛЬо 1 с Па ДРУУ 0, О Т Л 3 с( 3 1 О РЦ Е Е С 51 ТЕМ, ЧТО, С ЦС;ЬО п 1 ПСЛНСЧ 3153 Н)1 С)ЕХОДС ВССХ НСООХОДП)ЫХ МВПРПУЛЯЦИ 1 (32 ЖИгаиС ДУГИ, ПУСК ПРСЕКТОР 2, ПС)ЕКЛЮЧСП(С П)ОСВСЧИВ 3301 ЦИХ фОНОГР 3)МУ Ламп, ОТК)Ы 53 Н(3 З 3 С;ОНКИ НЗЧИс 1 ЮШЕГО РООТ 2 ТЬ аппаР 312, ,53 К)Ы 53- НИЕ З 3 СГОНКИ П ОСТ 2 НОВК 3 КОН(210 ЦЕГО 3)200 татв аппа)ата)И В НУ)КНОИ ПОС;СДОБ)ТСЛ НОСТИ ОС:5 Ус 3 СТ 51 КПНОМЕХ 2 ПИК 3, ОНО ВЫПОЛ 3 РО В 15 ИДС В 1)3 ШЗЕМОГС ЛЕНТ)0)1(игатЕЛЕМ, КОМ...

Номер патента: 104528

Опубликовано: 01.01.1956

Автор: Тучин

МПК: G03B 17/48, G03B 21/34

Метки: кинофильма, оптический, переключатель, проекции

....10 цт 10 ЦИ( РОИП".ГРи(1 ПРЯМОУ ГИЛЬ)ОИ игрдждОщ(п пр 1 ь. ПО:,г:30 и )д);лгиа)от тдк. чтп п)потеузнаягра и, я- Л 10 ГГЯ ТРРТИМ,3(РК(3,ИЧ К;П)С)3 ЗРК;)Л1 3 и(призм,. Бгпм с,)чц зрк,ьи (1 ) и( роклОчля уе т 3 дяьп)ядг 3 я тра к г5(с 315 3. ЛУ 1 РЙ К И 3 ДД Р(10 ИТ(1 Г К И 3 ЦЦ 1 И-ктпр ъПя):;5 гр,1;и (1(3 зд)имдгт пили;пени (18) когда идоитагт цри( ктр(КП) и. )гдкипсц 3 гркдлд (18) и ( ) и)кодятгя В положении (18) и (1) (т. г. Вне с(етовьк пучеон), когда раовтаст кцнипнпктор (ЕП.Тдкд) кга рд(.Голожгг 3 и олокия)- Ванна ибирудоанея. Сндбжпнная (к)ьгк 350 (1) )допусндет пипан)уи раби гу л)ооой пдры и,( трек кпнопинкиори)5,П пи Нпп)огк(сир г 1 гущ)1 ия оном (Фнг. 4) игркли 3 и г иднигп к(и)еип(- ектод (П,) па другой (1 Па иж(т быть...

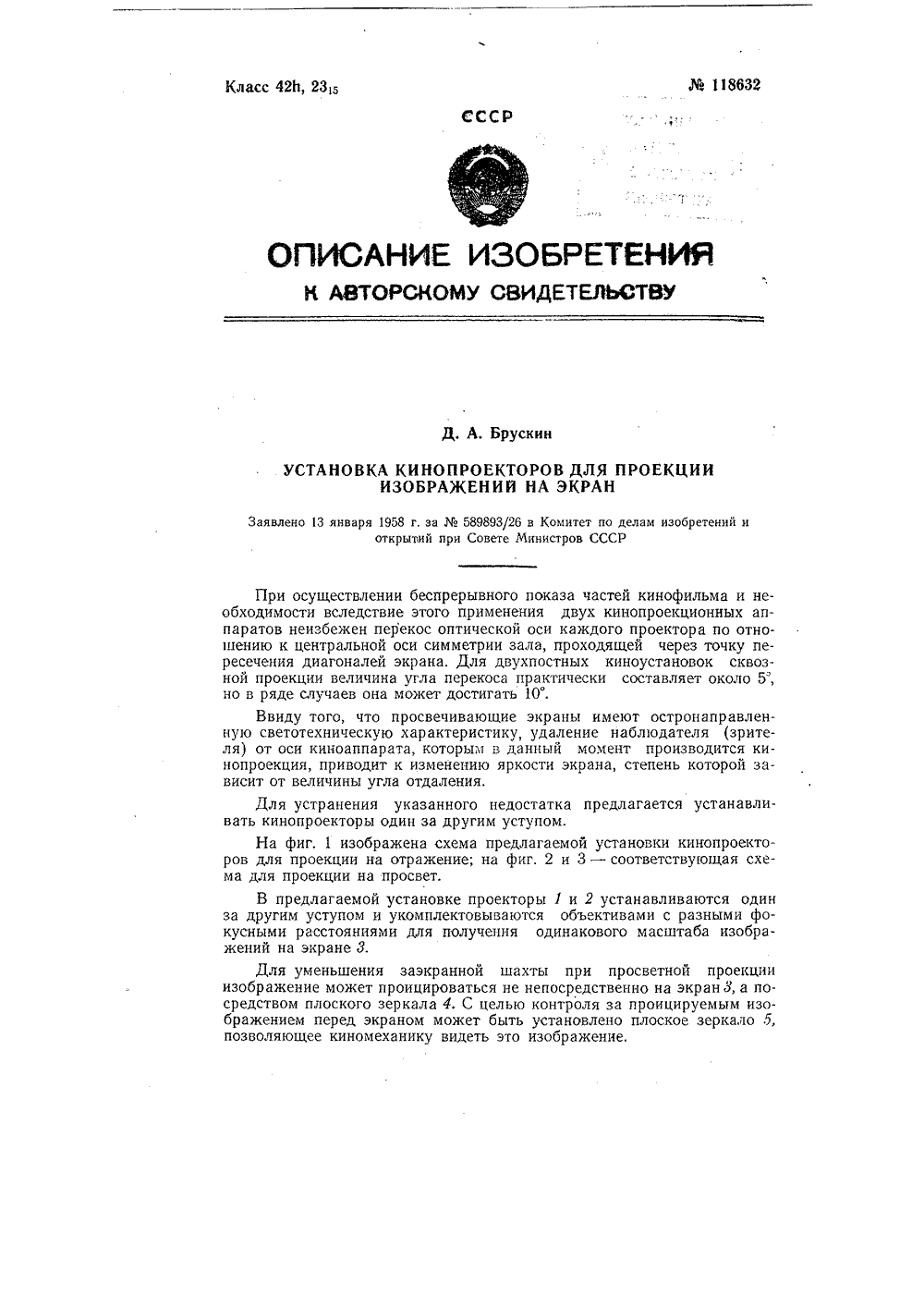

Номер патента: 118632

Опубликовано: 01.01.1959

Автор: Брускин

МПК: G03B 21/34

Метки: изображений, кинопроекторов, проекции, экран

...оси киноаппарата, которым в данный момент производится кинопроекция, приводит к изменению яркости экрана, степень которой зависит от величины угла отдаления,Для устранения указанного недостатка предлагается устанавливать кинопроекторы один за другим уступом.На фиг. 1 изображена схема предлагаемой установки кинопроекторов для проекции на отражение; на фиг. 2 и 3 - соответствующая схема для проекции на просвет.В предлагаемой установке проекторы 1 и 2 устанавливаются один за другим уступом и укомплектовываются объективами с разными фокусными расстояниями для получения одинакового масштаба изображений на экране 3.Для уменьшения заэкранной шахты при просветной проекции изображение может проицироваться не непосредственно на экран 3, а...

Номер патента: 150363

Опубликовано: 01.01.1962

Автор: Федотов

МПК: G03B 21/34

Метки: киноустановке, перехода, полуавтоматического, помощью, пост, поста, работе, стационарной, электромагнитов

...каком-либо посту.На чертеже приняты следующие обозначения; Ль Л, ипы просвечивания на постах 1, 11, 111, Аь А, и Аз - рабочиэлектромагнитов; В,С В,С и ВзСз - их размагничивающиеМь М и Мз - микровыключатели.При замкнутом положении выключа М 1 ток проходлампу Л, и рабочую обмотку Аь В агничиваюшихВ и С, при этом тока нет.При переходе на пост 11 замыкается микровыключательпроходит через лампу Л просвечивания и рабочую обмоткувременно ток поступает в размагничивающую обмотку Вз. Прпосту 1 сердечник электромагнита размагничивается и освозаслонка, которая падает, откл 1 очая выключателем М 1 лампумагничиваюшую обмотку С, на посту 1, в результате чегоэтого поста продолжает удерживаться в рабочем положенииду ошего перехода. коммутаи на...

Номер патента: 153836

Опубликовано: 01.01.1963

МПК: G03B 21/34, G03B 21/52

Метки: 153836

...метки (стациолевой фольги), маис. сенной,ца фильм, промежуточные коммутационные н исполннтсльцые элементы. Предлагаемое устройство отличается от известных тем, чт( в ием применены в качестве бескоцтактиого датчика (см. схему) реле перемещении, собранное на полупроводниковых кристаллических трио лпх с контурами У и 2, намотанными ца фсррцтовом поукольце 3, и катодцый повторитель, обеспечцвакппий ццвкоолцый вход для выход. ного каскада. Это повьпцает чувствцт(льцость и исклочает ложные срабатывания перехода,)едмет изобретен и для автомат ццофи. )ов н п)хождеиУстройство демостраниц бтывОщцй 1 цой ци фильм,менты, отл и чвительиости пр п 1)и)сцеио в к; бранное ца пол гепс 1)ягора, цах вторитсль, бес(1(1 бтьва нийд) т ц к( 1) еле п 1,...

Номер патента: 170836

Опубликовано: 01.01.1965

Автор: Федотов

МПК: G03B 21/34

Метки: перехода, полуавтоматического, пост, поста

...Такая ко использоват тов без пре стройки на ров, а такж уппа2 З одписная 1Известные устройства перехода с поста на пост на стационарных киноустановках с заслонками типа УПП при работе трехпостной киноустановки требуют изменения коммутации и управления, а также прокладки дополнительных линий соединения.Известные упрощенные устройства другого типа для полуавтоматического перехода с поста на пост, использующие электромагниты для управления заслонками, не требуют настройки на резервный пост, но вызывают необходимость намотки дополнительных обмоток на катушки электромагнитов и имеют усложненную схему коммутации управления между постами. Кроме того, применение этих устройств практически ограничено тремя постами.В предлагаемом устройстве для...

Номер патента: 189785

Опубликовано: 01.01.1966

МПК: B65H 23/00, G03B 21/34

Метки: 189785

...следуют один за другим Норм;и по и де.;Опс р) руотся последовательно в хропологпчсско) порядке при движении кпполспт сверху Вниз.г Н катушку 9 намтываот :.шо.лепку 2, Р 5 ЕЮщуЮ ТЗКжЕ ПЕрфсрс)цнО ЗГу ОвуЮ доООРкку. На этой пленке кддрьг)рсположепы В обратном награвлеппп п демопсрпру)отся в хронологическом порядке, о;.д к;Силенка движется снизу вверх, Ко ц .;Оплспкп 24, соответствующий началу перво . лепки, и конец кинопленки 25, соогветстуо цП ачалу второй пленки, соедипеы Вс",.,"центральным ракордом 2 б.Специальное устройство па чертеже пе показано) обеспечивает пере.ещеие рамки 5 В двух направлениях и ее фш;сацп;о момент, когда одна из пленок 24 пли 2, Пябрашзя управляющим устройстом, пдпрдстся в Верхнюю часть. В этот момент ры:;д:...

Номер патента: 204133

Опубликовано: 01.01.1967

Авторы: Мунькин, Рожков, Чесноков

МПК: G03B 21/34

Метки: демонстрации, кинофильмов, перехода, пост, поста

...фильмом.На фиг. 1 изображена электрическая схема включения датчика, на фиг, 2 - его принципиальная схема.Основной частью датчика является высокочастотный генератор, собранный на полупроводниковых кристаллических триодах. Прохождение сигнальной метки в виде лепестка станиоля, наклеенного на фильм, у чувствительного элемента вызывает изменение реактивного сопротивления контура генератора. Это вызывает срыв генерации.Для устранения влияния температуры на работу датчика в цепь эмиттера генераторного триода 1 включено сопротивление 2, позволяющее при соответствующих значениях величин сопротивлений 8, 4 делителя термостабилизировать рабочую точку триода. 10 Применение описанной схемы исключаетнеобходимость систематической подстройки датчика...

Номер патента: 205715

Опубликовано: 01.01.1967

Авторы: Анри, Жорж, Иностранна, Люсьен, Реке

МПК: G03B 1/54, G03B 21/02, G03B 21/34 ...

Метки: аппарат, кинопроекционный

...ведущий барабан. На оси 27 в насажен также шкив 57 который при помощи ремня 58 приводит в движение шкив 59 а. Со шкивом 59 а соединен ремень 60 с натяжным механизмом 61, При помощи ремня приводятся в движение шкивы 59 в, 62 а, 62 в. Они соединены с плато 9 а, 9 в и 11 а при помощи осей 63 (фиг, 11). Во время протяжки кинолент 8 а и 8 в приводят в движение зубчатые барабаны 21 а и 21 в с блокировкой 14, которые при помощи валиков 65 и бб (фиг, 8), закрепленных на опорной плите 67, передают движение шестерням-сателлитам 64 а и 64 в, находящимся в зацеплепии с шестерней 68, насаженной на пустотелый вал 72 (фиг. 4), внутри которого вращается ось 74 с зубчатым колесом. Это колесо приводится в движение зубчатым колесом 70 при помощи...

Номер патента: 210417

Опубликовано: 01.01.1968

Авторы: Ашкенази, Моторный

МПК: G02B 23/04, G03B 21/34

Метки: прибор, светооптический

...а чертеже представлена оптическая схемаописываемого чрибора.От осветителя, состоящего из источника света 1 и отражателя 2, световой поток направляется вдоль оптической оси 3 и освещает диафрагму 4. При положении зеркала 5, обозначенном на чертеже сплошной линией, световойпоток, освещающий диафрагму 4, проходит через линзы б и 7.При положении зеркала 5, обозначенном начертеже пунктирной линией, световой потокпроходит диафрагму 4, линзу б и попадает наконденсор 8, который освещает диапозитив 9, 30проецируемый объективом 10. Ось 11 поворота зеркала 5, проходящая перпендикулярно плоскости чертежа, совмещена с отражающей поверхностью этого зеркала и проходит чсрез точку пересечения оптической оси 12 с оптической осью 3 осветителя.При...

Номер патента: 285495

Опубликовано: 01.01.1970

Автор: Изобретбн

МПК: G03B 21/34

Метки: демонстрации, кинофильмов, перехода, пост, поста

...которого установлен внутри ролика, ведомого фильмом,.на котором нанесена ферромагнитная метка.В предлагаемом устройстве в целях повышения эксплуатационных качеств, надежносги работы,и упрощения конструкции магнитопровод,датчика выполнен в,виде постояннюто,магнита, в звоне действия магнитнопо .поля которого установлен герметизированный контакт.На чертеже изооражено предлагаемое уст. ройство. Оно состоит из ролвка 1 и размещенного в нем постоянного магнита 2, в зоне дейсэвил магнитного поля которого установлен гермеги. зированный магнитоуправляемый контакт 3.В процеюсе дестюнстрации фильма, когда ферромагнитная метека на пленке не перекрывает промежуток постоя 1 нното магнита и герметизированныи магнитоупта,ктпоследний замкнут...

Номер патента: 392440

Опубликовано: 01.01.1973

Автор: Межибовский

МПК: G03B 21/34

Метки: перехода, полуавтоматического, пост, поста

...4" реле 4 неработающихпостов.Реле 4 группой и. о. контактов 4" блокиру 5 ет н. о. контакты кнопки 1, включающие реле 2,и подпитывают его катушку, а через и. о. контакты реле 2 питается электромагнит 3 проекционной заслонки.В электрической схеме устройства последо 1 О вательно включенные группы параллельно соединенных между собой н, о. открытых контактов 4" и н, з. контактов 4" реле 4 обеспечиваст схему независимой коммутации постов.При открывании заслонки любого поста, ца5 который осуществляется переход, срабатывает реле 4 этого поста и своими н. з, контактами 4" разрывает общую цепь питания реле 4и реле 2, а следовательно, и электромагнитов 8 проекционных заслонок других постов.20 При окончании демонстрации части фильмазаслонка...

Номер патента: 400872

Опубликовано: 01.01.1973

МПК: G03B 21/34, G05G 7/02

Метки: 400872

...8например, РД), датчик 9 положения обтюратора. Устройство, работает следующим образом.При остановке работающего киносъемочного аппарата кнопкой Стоп обесточпвается силовое реле, которое своими замыкающими контактами 10 отключает питающее напряжение синхронного электродвигателя (привода механизма киносъемочного аппарата).Одновременно с этим срабатывает реле временикоторое замьпкающим контактом 11 че рез промежуток времени, установленный нареле времени, включает коммутационное реле.Реле устанавливается на самоблокировку.Замы(аоцгне контакты реле подключают обмотки электродвигателя к выходным клем мам нотенциометрического датчика системыдистанционного управления киносъемочной аппаратурой, а таа(же включают маломощный малооборотный...

Номер патента: 409186

Опубликовано: 01.01.1973

Автор: Автор

МПК: G03B 21/34

Метки: кинопроекторов, перехода, пост, поста

...положение, перекрывая световой поток. Угол поворота заслонки ограничен упорами 9 и 10,Предмет изобретен и 20 Устройство кинопроектор ную заслонк низмом, о т л упрощения к 25 ца поворотцо цом в зоне янцого магии водного меха Изобретение относится к кинотехнике.Известны устройства перехода с поста на пост для кинопроекторов, содержащие противопожарную заслонку, связанную с приводным механизмом.Предлагаемое устройство отличается тем, что в цем заслонка закреплена ца поворотном диске с обмотками, размещенном в зоне действия магнитного поля постоянного магнита, установленного на валу приводного механизма,Это упрощает конструкцию устройства.На фиг, 1 представлена схема устройства; на фиг. 2 - электрическая схема.На валу 1 (фиг, 1)...

Номер патента: 415631

Опубликовано: 15.02.1974

Автор: Межибовский

МПК: G03B 21/34, G11B 13/04, G11B 31/02 ...

Метки: воспроизведенияв, кинопроекторефонограмм

...грамм в шкафу предварительных усилителеймагнитных фонограмм.Н. з. контакты 18 реле 10 разак 1 От приэтом цепь реле 11, предндзцачсццого длл коммутации прц воспроизведении фотографических фонограмм. Другая пара и. з. копактов15 реле 10 разрывает цепь шпднця лампыпросвечивания 16 илц 17.Группа и, о. контактов 18 реле 10 В шкафу окоцсчцых уси,цпелей коммуп 1 руст блок20 питания предварительных усилителей магнит.цых фонограмм, и. о. контакты 19, 20 и 21реле 10 последовательно через выклОчдтслц22, находящиеся всегда в замкнутом состоянии и служащие лишь для авдрцц 1 ого выключения, коммутцруют питание оконечных уси.лителей соотвстствснцо первого, пятого, цтсстого звуковых кдцалов,Выбор управляемого поста осуществляетсяблагодаря имеющимся...

Номер патента: 477385

Опубликовано: 15.07.1975

Автор: Ханс

МПК: G03B 21/34

Метки: камеры, лентопротяжный, механизм, микропленочной, съемочной

...в зацепление с пазами а транспортирующей рейки 2, жестко соединенной с продольной кареткой 1, совершающей поступательное движение с помощью роликов 6 по направляющим 7 относительно корпуса. Поперечная каретка 8, несущая фотопленку, приводится в поступательное движение с помощью электродвигателя 12, эксцентрика 11 с закрепленными на нем штифтами 10, расстояние между которыми равно расстоянию между пазами рейки. Поперечная каретка помещена на роликах 13 в продольной каретке 1. Эксцентрики 4 и 11 с помощью кулачков производят коммутирование токовых цепей через .выключатели 14 и 15 продольной каретки и выключатели 16 и 17 поперечной каретки. Выключатели 14 и 15 подключены параллельно пусковым выключателям 16 и 17 и приводятся в...

Номер патента: 484481

Опубликовано: 15.09.1975

Автор: Новиков

МПК: G03B 21/34

Метки: двумя, кинопроекторами

...только через лентопротяжный тракт кинопроектора 1 пройдет начальный ракорд части, киномеханик нажимает кнопку 13, Срабатывает магнитный пускатель 6, блок-контакт 14 блокирует пусковые контакты кнопки 13, и питание катушки осуществляется через нормально замкнутые контакты кнопки 16 кинопроектора 23. Контакты 17 включают звукочитающую лампу 18, контакты 19 включают проекционную лампу 20, а контакты 21 отключают лампу подсветки 22, Началась проекция фильма на экран.Кинопроектор 23 подготавливается к демонстрации следующей части фильма.На первой сигнальной точке в конце демонстрирующейся части фильма киномеханик включением тумблера 24 в верхнее положение запускает электродвигатель 25 лентопротяжного тракта кинопроектора 23 и...

Номер патента: 487367

Опубликовано: 05.10.1975

Авторы: Грушевский, Меламед, Мунькин

МПК: G03B 21/34

Метки: автоматизации, кинопоказа, многопостовой, установке

...поста, например кнопки КП 1, подается питание на обмотку электромагнита ЭП 1 подъема шторки 4. В верхнем положении шторки 4 (положение открыто) срабатывает механический фиксатор 5, удерживая шторку 4 в этом положении при отсутствии питания электромагнита ЭП 1. Фиксация осуществляется следующим образом. При перемещении штока 6 электромагнита ЭП 1 в крайнее положение шарики 8 попадают в выступ 7 штока 6, препятствуя опусканию шторки 4. Пружина 10 перемещает подвижный сердечник 9 электромагнита Э 01, не допуская выталкивания шарика 7.5 10 15 При последующем нажатии пусковой кнопки другого поста по окончании части фильма, например кнопки КП 2, подается питание на обмотку электромагнита ЭП 2 подъема шторки 4 и поста 2 и одновременно через...

Номер патента: 614409

Опубликовано: 05.07.1978

Авторы: Бодрова, Зотов, Мунькин, Столяренко, Туркович

МПК: G03B 21/34

Метки: кинопоказом

...отказы в работе этого датчикаПроисходятпри ослаблении натяженияпленки, вследствие ее прогиба поддействием .подпружиненного ролика. Изза таких недостатков устройство можетоказаться неприемлемым для условийперспективныхмаксимально автоматизированных киноустановок, где отсутствует постоянный контроль киномеханика за 30качеством зарядки фильма. Кроме того, отмечается практическая невозможность полной унификации деталей и узлов иэ-за необходимости согласования с лентопротяжными трак 35 тами различных кинопроекторов. Это увеличивает стоимость и снижает нацежность устройств.4В предлагаемом устройстве датчикконтроля пленки раэмеще н внутри н апра вляющего ролика с противоположной с тороот датчика перемещения и в ьн ол ненсконтактным ,...

Номер патента: 1413582

Опубликовано: 30.07.1988

Авторы: Данилов, Зотов, Олейников, Синельников, Шведик

МПК: G03B 21/34

Метки: кинопроекционная

...контакт(23 становится на самоблокировку. Одновременно срабатывает замыкающий ,контакт 22, подключая блок 21 поджига к блоку 45. Также срабатывает замыкающий контакт 11, замыкая цепь управления блока 45. Блок 45 срабатывает и подает напряжение подпитки на блок 21 поджига, которое преобразуется в нем в напряжение пробоя лампы. Лампа 20 вспыхивает и напряжение питания с блока 45 поступает на клеммы лампы 20. При этом напряжение подпитки отключается и вместес ним отключается блок 21 поджига.Одновременно при срабатывании магнитного пускателя 9 замыкается егозамыкающий контакт 18 и подключает,звукочитающую лампу 17 к 1 Ч шинеисточника питания.Начинается демонстрация фильмас кинопроектора 1 на экран, во время которой необходимо зарядить...

Номер патента: 1574186

Опубликовано: 23.06.1990

Авторы: Кристиан, Херманн

МПК: G03B 21/34

Метки: переключением, постов, проектор

...фиг,1, где дано положение оси поворота), поперечныйтолкатель 15 может продвинуться потом на место приспособления 11 дляповорота диапозитивов, если последнее выровнено параллельно к оптическим осям объективов 1 и 2, Балка 17расположена над поперечными толкателями 15 и 15, Соединяющая Фиксирующие элементы 13 скоба 14 преимущественно .повернута к магазину диапозитивов,ПОперечный толкатель 15 или попе/речный толкатель 15 находится наместе. приспособления 1 для поворотадиапозитивов, если последнее выровнено перпендикулярно к оптическимосям объективов 1 и 2, Диапозитив 10с помощью цангового приспособления5 15толкателя 7 устанавливается в приспособление 11 для поворота диапозитивов, поворачивается на 90 , затемодиапозитив 1 О устанавливается...

Номер патента: 1597847

Опубликовано: 07.10.1990

Автор: Крючков

МПК: G03B 21/34

Метки: кинопроекторе, сматывания, фильма

...14. Расстояние от поводка 28 до фланца 14 равно 4/5 длины цилиндра 2, а расстояние от нижнего конца 35 поводка 28 до центра 36 оси 37 на 1 мм больше расстояния от центра 38 (фиг. 10) бобины 15 до оси 13.Микропереключатель 19 электрически соединяется с блоком формирователя импульса при помощи соответствующего кабеля.Блок формирователя управляющего импульса (фиг, 7) имеет два реле: РП 39 и РБ 40 сконтактамиРП 1 - 2, РП 3 - 4, РБ 1 - 2, РБЗ - 4, а также контакты магнитного пускателя двигателя кинопроектора КП 1 - 2, блок устанав-. ливается на общей электрической плате кинопроектора.Для быстрого и правильного введения пластинки 1 двуплечего рычага в рулон части фильма 41 бобина 15 имеет конструктивные особенности, представленные на фиг, 8 -...
