G02B 5/02 — рассеивающие; афокальные

Номер патента: 17002

Опубликовано: 30.09.1930

Автор: Баш

МПК: G02B 5/02

Метки: набор, отражающих, фотосъемок, экранов

...экранов; фиг, 2 - ящик с экранами, в поперечномразрезе по линииЛЛ на фиг, 1; . фиг. 3 в поперечн разрез экрана,Набор, состоит из нескольких ,(напр., четырех) файерных рамок 1, 2, 3 и 4 неодинакового размера, могущих последовательно вкладываться закраинами,б одна в другую (фиг. 1 и 2). С одной стороны рамки окрашены маслянымикрасками различных цветов (рамка 1 - красной, рамка 2 в желт, рамка 3 в голубой и рамка 4 в черн), с обратной же стороны они покрытысеребряной амаль гамой.Для переноса экранов (рамок 1, 2, 3 и 4) служит плоский ящик 5 с ручкой,7. 30 сентября 1930 года. Действие 5 лет от 30 сентября 1930 года. Ящик 5 окрашен" снаружской в серый цвет, с вцикроны его стенки покр бамальгамой.Пользуясь теми или другими стоФэкранов и...

Номер патента: 19039

Опубликовано: 31.01.1931

Автор: Желябужский

МПК: G02B 5/02, G03B 11/00, G03C 5/12 ...

Метки: изображения, кинематографических, мягких, пластичностью, повышенной, снимков

...части ее, В таком случае будет иметь место как бы наложение одного снимка на другой: мягкого на жесткий, или наоборот. При этом тонкие детали уже не исчезнут, так как ослабленное, но четкое .изображение их ложится поверх мягкого рисунка. Варьируя соотношение части экспозиции без тюля к части ее с тюлем, можно плавно изменять степень мягкости в любых пределах (не меняя плотности тюля или другой применяемой среды); кроме же всего этого, получится, по мнению изобретателя, также и значительноеповышение пластичности изображения, благодаря тому же наложению жесткого изображения на мягкое,Предлагаемое приспособление к кинов.съемочному аппарату предназначается для устранения этих недостатков и служит для достижения подобного комбинированного...

Номер патента: 19437

Опубликовано: 28.02.1931

Автор: Пономарев

МПК: G02B 13/20, G02B 5/02

Метки: изображений, мягких, фотографировании

...Чем больше та часть объектива, которая остается не прикрытой по-, лосками, тем меньше смягчение изобра- ,жения, и наоборот. В свою очередь, чем больше зазубрин на краях полосок, т,-е.чем грубее они обрезаны, тем смягчение приспособления,Приспособление состоитиз двухили нескольких стеклянных полосок(фиг. 1 - 4), укрепленных в оправе, По-,лоски нарезаются из обычного, например,негативного или грубого оконного стеклаот 1 до 2 мл толщиной, ширина же ихможет колебаться от 3 до 12 мм, вза-висимости от диаметра объектива. В слу .чае применения объектива малого диа-метра (наПр., в киноаппарате) полоскимогут быть заменены секторами в т-угольными ,пластинками (фиг.5 - 7)с острым углом при вершинах, обращенных к центру оправы, Полоски и,аи...

Номер патента: 61545

Опубликовано: 01.01.1942

Автор: Максутов

МПК: G01M 9/06, G02B 5/02, G02C 7/16 ...

Метки: вредных, оптических, рефлексов, системах, устранения

...от этих рефлексов или во всяком случае исключить их вредное действие. Так, в случае аэродинамической трубы мы удалим паразитные изображения на необходимое безвредное расстояние от основного изображения. Однако в этом случае рефлексы 1 и 4 сопровождают основной пучок и мы добьемся уменьшения вредного действия рефлексов приблизительно в три раза.Можно выполнить защитные окна в виде двух клиньев, направленных в разные стороны и создающих в совокупности плоскопараллельную пластинку (фиг. 3), В этом случае61545 нетрудно показать, что от основного пучка отклоняются рефлексы 1, 3, 4 и 5, тогда как рефлексы 2 и 6 будут сопровождать основной пучок, Таким образом, результат получится аналогичный предыдущему, однако паразитными...

Номер патента: 78581

Опубликовано: 01.01.1949

Автор: Уверский

МПК: G02B 27/14, G02B 5/02

Метки: оптических, пластина, плоскопараллельная, приборов, разделительная

...перпенди. кулярных поверхностей, освещаемых одним источником света; на фиг, 2 - разделительная пластинка в схеме оптического орибора для рассматри. вания одной поверхности.Лучи от источника света 1 через конденсор 2 падают на наклонную плоскоаараллельную разделительну 1 о пластинку 3 и, частично отразившись от ее рабочей поверхности, освещают испытуемые поверхности 4 и б. Отразившись от указанных поверхностей, лучи света через плоскопараллельную пластинку 3 попадают в оптический прибор слева. Для устранения попадания в прибор света отраженного от задней стороны пластинки 3, передняя рабочая поверхность пластинки задиафрагмирована щелевой диафрагмой б, а задняя нерабочая поверхность отделена светопоглощаю. шей ширмой 7, установленной...

Номер патента: 102939

Опубликовано: 01.01.1956

Автор: Райский

МПК: G02B 5/02, G02B 5/10

Метки: зонная, пластинка

...Р - радиуссферического зеркала), то при равных для обеих пластинок расстояниР-,ях а и Ь имеем - , Например,а - зожпри а=100 сл, Ь =93 сл, х=:= 5 10сл,Я = 100 сл и диаметре пластинок Р = 10 сл радиуспервой зоны для плоской пластинкигбудет равен 0,5 лл, для вогнутойг, - 5 лм, т е. на поверхность плоской пластинки выбранного,п 1 аметранужно нанести 10 000 зон, на поверхность вогнутой - только 100 зонпри ширине последнего кольца: уплоской пластинки 2,5 лк, у вогнутой - 0,25 лл. Внешний впд колецна вогнутой зонной пластинке с указанными выше данньми показап нафиг. 3.Для получения вогнутой свето:ильной зонной пластинки с широкими зонами Френеля удобно также сочетать менисковую собирательнуюлинзу с вогнутой зонной диафрагмой.Схема такой...

Номер патента: 140587

Опубликовано: 01.01.1961

Авторы: Карпушев, Кобяков

МПК: G01B 11/04, G01D 5/34, G02B 5/02 ...

Метки: движущихся, непрерывного, размеров, фотоэлектрическое

...10, освещенность которого воспринимается фотоэлементом 11.Все элементы датчика заключены в общий цилиндрический кожух 12, в котором имеется вырез для прохождения контролируемого кабельного изделия.Так как контролируемое кабельное изделие находится в параллельном пучке света и изображение его в окне 5 фокусируется в точку на рассеивающем элементе 7, то освещенность фотоэлемента 8 изменяется только в зависимости от изменения диаметра кабельного изделия и остается постоянной при колебаниях в любом направлении самого кабельного изделия в пределах окна 5. Для того, чтобы чувствительность прибора оставалась постоянной и максимальной при любых величинах диаметра кабельных изделий, а также при изменении степени прозрачности их от сорта...

Номер патента: 146598

Опубликовано: 01.01.1962

Авторы: Белушкин, Горбунков, Лебедев

МПК: G02B 3/06, G02B 5/02

Метки: газообразным, жидкости, индикатриссы, пузырьком, рассеяния, света, экспериментального

...к оси цилиндрических соосных сосудов 5 и и и пересекает ее, На оси сосудов ниже уровня пучка света установлена игла 7 с подогревателем В. Рабочая жидкость, находящаяся в сосуде 5, соприкасается с нагретой иглой и вскипает, Пузырек газа отрывается от острия иглы и по направляющей трубке 9 всплывает, Проходя через пучок света, пузырек рассеивает его во все стороны с различной си. лой света Ь;,В одной плоскости с осью осветительного пучка, перпендикулярной к оси сосудов 5 и 6, расположены цилиндрические концентрические окна,10 и 11, обеспечиваюгцие попадание света от осветительной системы сквозь сосуды на пузырьки и выводящие рассеянный свет из сосудов, Вокруг наружного сосуда расположена торическая линза 12, которая фокусирует в...

Номер патента: 181342

Опубликовано: 01.01.1966

Авторы: Васильев, Травникова

МПК: G02B 5/02

Метки: клин, оптический

...изменения плотности напыления клина; иа фиг. 3 - изображена оптическая схема прибора для определения точки приложения равнодейству -о. давления,бражении каива на клине,нальности.ов, падающихсоотношение; х 7,(х) Шо условием равенщих на тело,л световогс димметрии кл: нариложенпя ра,давления опре ства мо причем авления (х=О) одейст ляе;ся тся также действую ющая си я на оси с а точки г 5 Это являементов сил, равнодейств располагаетсКоординат 0 вующей сил етовог Оптические клнапылением постекло, выполнящейся плотностьослабителей. Этпотоки по заданния их величинпотоков. Однакосчитанных на лиющуюся плотифункцией. Клин 1 ставится перед двумя соприкасающимися ромбическими призмами 2, за которыми стоят объективы 3, собирающие лучи на...

Номер патента: 192433

Опубликовано: 01.01.1967

Автор: Морозов

МПК: G02B 27/28, G02B 5/02

Метки: поляризационно-оптическое

...изо е устройство, соанализатор, отлию увеличения раачительно превыора и анализатооптическозатор и ризационн шее поля еся тем, ч поля до р х размерьПолдержа чающе бочего шающ с цел змеров, з поляриза Существующие пол яриичустановки позволяют ис тодиаметр которых не более тлсоответствует диаметру п илизатора,5Однако модели, например, гидротехнических и горных сооружений обычно немногопревосходят размеры рабочего поля существуюгцих поляриметров, что в значительнойстепени снижает точность получаемых результатов исследований и совершенно исксночаетвозможность получения общей картины распределения напряжений в больших моделях,Описываемая поляризационно-оптическаяустановка отличается тем, что между моделью и поляризатором установлено...

Номер патента: 411779

Опубликовано: 15.03.1974

МПК: G02B 5/02

Метки: отражателя, уголкового

...и резки, отличаются недостаточной точностью обработки.11 о предлагаемому способу в качестве контактного приспособления используют уголковый отражатель, что позволяет повысить точность обработки,Уголковый отражатель изготавливают подгонкой 90 углов между составляющими гранями с применением в качестве контактного приспособления куба, По данному способу кон 1 актпр ст цс влцяюща 51 на уГОл Отклонения отражателя гцнотсцузцая грань рсферсцтного отражателя.Изобретение поясняется чертежом.Осцовныс требования нрсдьявляОт, в первую очередь, к основному трехгранному углу 1. Точность изготовления трехгранныхглов 21 и 1 пс пмсст значения. Б качестве материала для изготовления уголковых отражателей может быть предложено кварцевое стекуголкозыц...

Номер патента: 1045199

Опубликовано: 30.09.1983

Авторы: Горкин, Кощавцев, Соколов

МПК: G02B 5/02

Метки: дискретным, изменением, объектив, расстояния, фокусного

...5одиннадцать компонентов, один иэкоторых вводится или выводится иэхода лучей 11 .Однако данный объектив обладаетсложной конструкцией и малым полем 10зрения.Известен объектив с дискретнымизменением Фокусного расстояния,содержащий четыре компонента, первый из которых неподвижен, а второйустановлен с возможностью выводаиэ хода луча, при этом первый компонент состоит иэ двояковыпуклой линзы, ртрицательного мениска, обращенного вогнутостью к объекту, и положительного мениска, обращенного выпуклостью в объекту, а второй состоит иэ двояковыпуклой и отрицательной линз 2 .Однако известный объектив характеризуется малым полем зрения, недостаточной светосилой и сложнойконструкциейЦель изобретения - увеличениеполя зрения, повышение...

Номер патента: 1451629

Опубликовано: 15.01.1989

Авторы: Васильев, Пахомов

МПК: G02B 5/02

Метки: диффузный, рассеиватель

...фиг.2 представлена схема размещения рассеивателя в процессе работы (измерений).Световой поток формируется коллиматором 7, содержащим лампу накаливания, диафрагму, механический модулятор, объектив. Модуляция светового потока позволяет упростить измерения, исключив ошибки из-эа попадания рассеянного света от посторонних источников на фотоприемник 8. Отраженный от рассеивателя 9 световой поток регистрируется фотоприемником 8, состоящим иэ фотообъектива, в фокусе которого установлен, например, фотодиод типа ФД 155 К и диафрагма с диаметром отверстия 2 мм, Переменное напряжение Б с частотой Р, равной частоте модуляции светового потока Р = 460 Гц, усиливается селективным предусилителем 1 О, к выходу которого подключен цифровой вольтметр...

Номер патента: 1670653

Опубликовано: 15.08.1991

Авторы: Антипов, Марченко, Сахновский, Чалый

МПК: G02B 5/02, G02B 5/20

Метки: диффузно-рассеивающего, отражателя

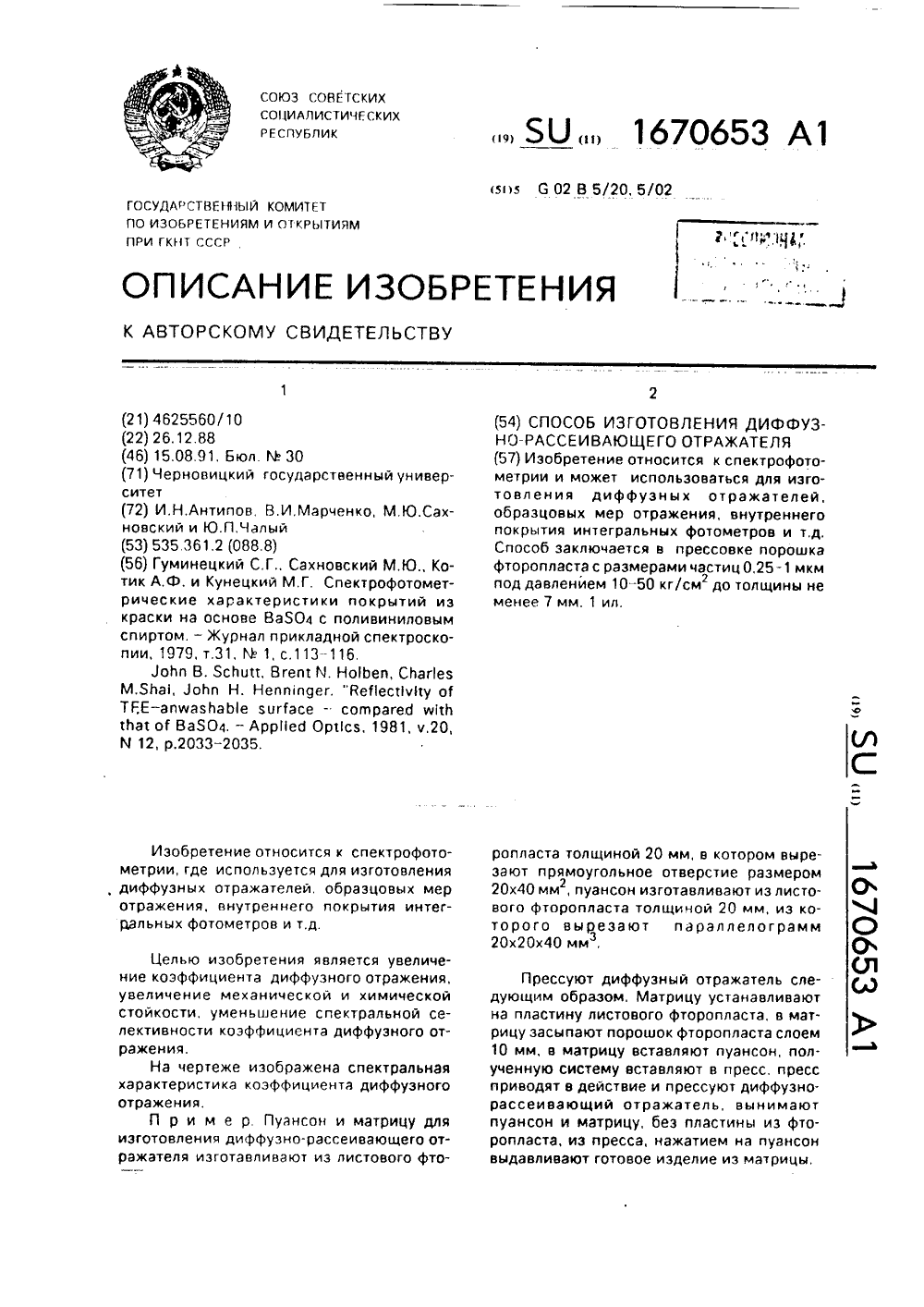

...ИЗОБРЕТЕНИЯМ И ОТКРЫТИПРИ ГКНТ СССР(56) Гуминецкий С,Г., Сахновтик А.Ф, и Кунецкий М,Г, Спрические характеристикикраски на основе Ва 504 с пспиртом. - Журнал прикладнпии, 1979, т.31, Мг 1, с.113-116,,3 оЬп В. ЯсЬ 011, Вгеп 1 Л 1, НоМ.ЯЬа 3 оЬп Н. Неппп 9 ег. "ВТЕЕ - ап 9 чазЬаЫе зцгТасе - со1 Ьат оЮ ВаЯО 4. - Аррео Ор 1 сй 12, р,2033 - 2035. ие относится к спектрофото пользуется для изготовлени ражателей, образцовых ме нутреннего покрытия интег метров и т,д. Целью изобретени ние коэффициента диф увеличение механиче стойкости, уменьшени лективности коэффици ражения.На чертеже изобра характеристика коэффи отражения.П р и м е р. Пуан изготовления дифф о ражателя изгот толщиной 20 мм, в ко ямоугольное отверсти 2, пуансон изготавлив...

Номер патента: 1670654

Опубликовано: 15.08.1991

Авторы: Антипов, Марченко, Никифорова

МПК: G02B 5/02, G02B 5/20

Метки: диффузного, отражателя

...и может быть использовано в качестве диффузных отражателей, образцовых мер отражения, внутреннего покрытия интегральных фотометров и т,д. Изобретение позволяет увеличить механическую прочность, уменьшить естественное старение и спектральную селективность. Отражатель формируют прессованием под давлением 10 50 атм до толщины не менее 5 мм смеси фторопласта с неорганическим материалом с коэффициентом отражения не менее 0,9. Содержание фторопласта в смеси не менее 10 мас . 1 ил. размером 20 х 40 мм глубиной 20 мм, засы 2пают полученную смесь, пуансон представляющий собой параллелограмм размерами 20 х 20 х 40 мм, вставляют в матрицу; прессузют полученную систему; вынимают готовое иэделие из матрицы,П р и м е р 2. Для получения диффузного...

Номер патента: 1714552

Опубликовано: 23.02.1992

Авторы: Антипов, Василевский, Марченко

МПК: G02B 5/02

Метки: бария, диффузного, основе, отражателя, сульфата

...воде путем неменее 15-кратного напуска воды через приспособление 4 емкости 1 и такого же последовательного слива ее после каждогонапуска в емкость 6 с осадком 7 через приспособление 5. Операция отмывки осадкапродолжается не менее 45 мин, Причем изгерметичной емкости 1 предварительно через приспособление 2 откачивают воздух, а.через приспособление 3 напускают инертный газ, Свежеприготовленную суспензиюВаЯО 4 методом полива наносят на подложку, при этом толщина нанесенного слоя составляет не менее 0,5 мгл. Затем устройствоподвергают сушке либо при комнатной температуре, либо в режиме сушки известнымспособом - в течение 1 ч при температуре130 С. В результате осуществления описанных операций получают диффузный отражатель на основе ВаБО 4 с...

Номер патента: 1720043

Опубликовано: 15.03.1992

Авторы: Коробченко, Саттаров

МПК: G02B 5/02, G02B 6/04

Метки: потока, рассеиватель, светового

...световедущей жилы, а показатель преломления внутренней рассеивающей оболочки также меньше показателя преломления жилы, но больше показателя преломления наружной оболочки, 3 ил. где пн - показатель преломления наружной Я оболочки 3;пк - показатель преломления капилляра 2.Рассеиватель лучистого потока работает следующим образом,Лучистый поток 5, направленный на С) входной торец 6 под апертурным углом а, С преобразуется внутри рассеивателя в по- ф ток, дополняющий недостающие направле- (ния лучей в пределах всей расчетной апертуры а 0, и выходит из выходного торца . 7 в пределах угла 2 а онезависимо от входной апертуры угла а . Это происходит потому, что косые лучи, например сноп лучей 8, проходит по световоду по винтовой линии, не...
