Способ устранения вредных рефлексов в оптических системах
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 61545
Автор: Максутов
Текст

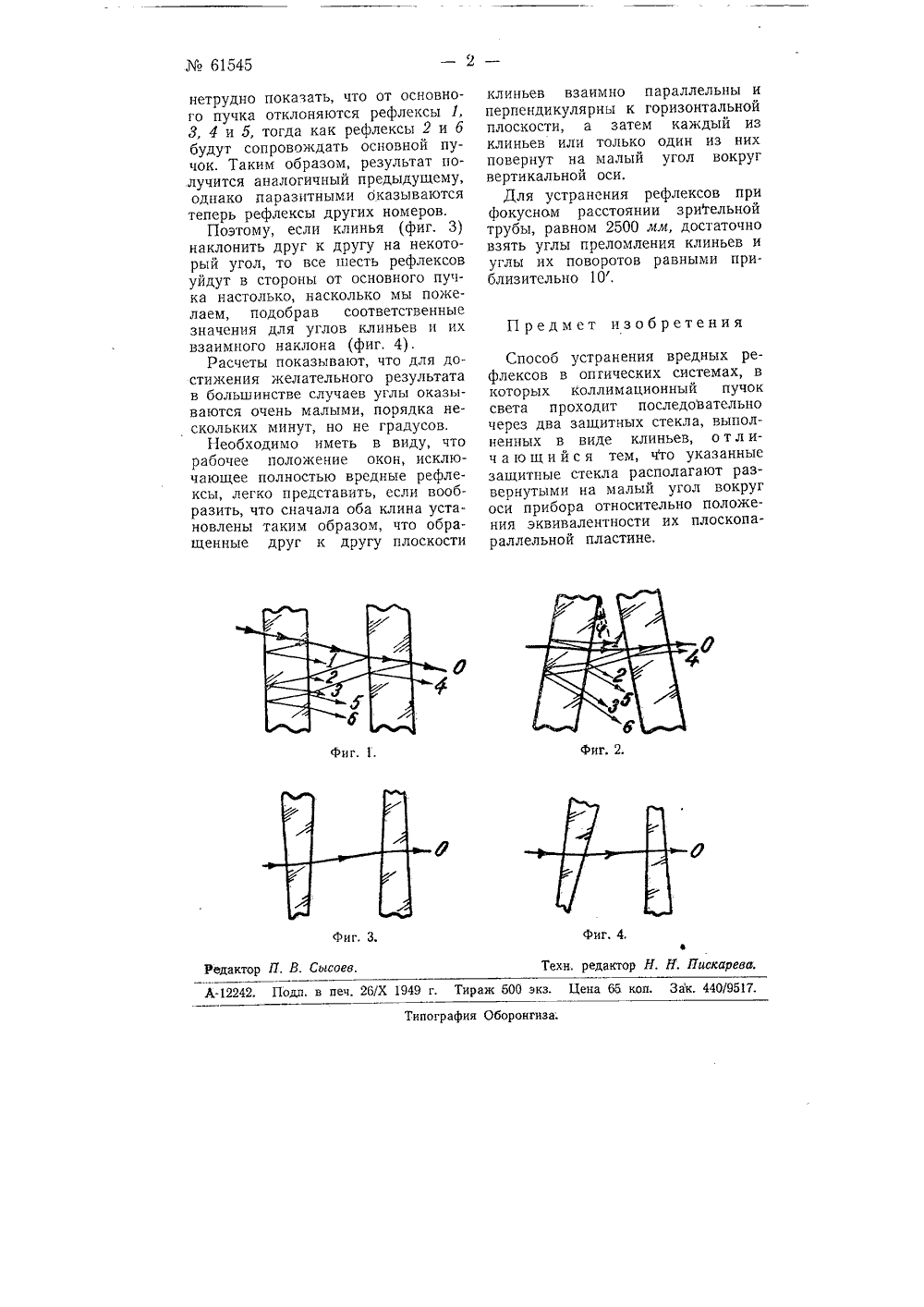

Класс 4211, 34 СССР М 61545 ОПИС БР Е ни АВТОРСКОМ ВИДЕТЕЛЬСТ акс ВРЕ Х С НЫХ РЕФЛЕКСОСТЕ МАХ явлено 26 октября 1940 г. в НКВ за1101 Опубликовано 30 июня 1942 г.двух з потеря статками можющими спосоД, Д. М СПОСОБ УСТРАНЕНИЯ В ОПТИЧЕСКЦ некоторых оптических схемах параллельный пучок между коллиматором и трубой должен пройти через пространство с пониженным или повышенным давлением, защищенное двумя плоскопараллельными окнами, в виде клиньев.В случае недостаточной плоско- параллельности окон и недостаточной их взаимной параллельности к основному пучку присоединяется еще шесть пучков рефлексов первого порядка (фиг. 1), суммарная энергия которых близка к /60 - /70 энергии основного пучка, При этом все эти пучки недостаточно строго параллельны основному пучку, т. е.в фокусе трубы создают шесть спутников основного изображения, весьма близко к нему расположенных,Гак как при теневых исследованиях в аэродинамических трубах основное изображение в значительной степени перекрывается ножом, то яркий фон от неперекрытых рефлексов начинает конкурировать с теневой картиной, снижая чувствительность исследования и внося явные погрешности в количественные измерения (теневой количественный метод). Наконец, введен щитных окон приводит света около 20%.С указанными недо но бороться следу бами:1) наклонив одно окно по отношению к другому на угол р (фиг. 2), мы отклоним рефлексы 2, 3, 5 и б на угол 2от основного пучка (О); 2) подобрав соответственно величину угла о, мы всегда можем вывести за пределы поля зрения изображения от этих рефлексов или во всяком случае исключить их вредное действие. Так, в случае аэродинамической трубы мы удалим паразитные изображения на необходимое безвредное расстояние от основного изображения. Однако в этом случае рефлексы 1 и 4 сопровождают основной пучок и мы добьемся уменьшения вредного действия рефлексов приблизительно в три раза.Можно выполнить защитные окна в виде двух клиньев, направленных в разные стороны и создающих в совокупности плоскопараллельную пластинку (фиг. 3), В этом случае61545 нетрудно показать, что от основного пучка отклоняются рефлексы 1, 3, 4 и 5, тогда как рефлексы 2 и 6 будут сопровождать основной пучок, Таким образом, результат получится аналогичный предыдущему, однако паразитными оказываются теперь рефлексы других номеров.Поэтому, если клинья (фиг. 3) наклонить друг к другу на некоторый угол, то все шесть рефлексов уйдут в стороны от основного пучка настолько, насколько мы пожелаем, подобрав соответственные значения для углов клиньев и их взаимного наклона (фиг. 4).Расчеты показывают, что для достижения желательного результата в большинстве случаев углы оказываются очень малыми, порядка нескольких минут, но не градусов,Необходимо иметь в виду, что рабочее положение окон, исключающее полностью вредные рефлексы, легко представить, если вообразить, что сначала оба клина установлены таким образом, что обращенные друг к другу плоскости фиг. 1. фиг.. 4. Сьссое едакт 49 Типография Оборонгиза; А. Подп. в печ клиньев взаимно параллельны и перпендикулярны к горизонтальной плоскости, а затем каждый из клиньев или только один из них повернут на малый угол вокруг вертикальной оси.Для устранения рефлексов при фокусном расстоянии зрисгельной трубы, равном 2500 мм, достаточно взять углы преломления клиньев и углы их поворотов равными приблизительно 10. П редмет изобретения Способ устранения вредных рефлексов в опгических системах, в которых коллимационный пучок света проходит последовательно через два защитных стекла, выполненных в виде клиньев, о т л ичающийся тем, что указанные защитные стекла располагают развернутыми на малый угол вокруг оси прибора относительно положения эквивалентности их плоскопараллельной пластине. Техн, редактор Н. К Пссскарева аж бОО экз. Цена бб коп, Зак, 44 О/9517
СмотретьЗаявка
1101, 26.10.1940
Максутов Д. Д
МПК / Метки
МПК: G01M 9/06, G02B 5/02, G02C 7/16
Метки: вредных, оптических, рефлексов, системах, устранения
Опубликовано: 01.01.1942
Код ссылки
<a href="https://patents.su/2-61545-sposob-ustraneniya-vrednykh-refleksov-v-opticheskikh-sistemakh.html" target="_blank" rel="follow" title="База патентов СССР">Способ устранения вредных рефлексов в оптических системах</a>
