Номер патента: 143468

Опубликовано: 01.01.1961

Авторы: Балинец, Глухов, Гриневич, Иванов, Кузьменко, Марченко, Платонов, Половых, Пудовкин, Романчугов, Шульц

МПК: G01R 17/14, G01R 27/26

Метки: автоматической, конденсаторов, разбраковки

...устройство проще известных и обладпроизводительностью,Конструктивные отличия данного устройства от известных состоятв подключении к мосту суммирующих каскадов и фазочувствительныхдетекторов на каждый контролируемый параметр, работающих от подаваемых с мостовой схемы напряжений не аланс,баланса величины кото ыхопределяются апроксимированными отрезками прямых круговой диаграммы моста,и е представлена блок-схема устройства, где Яь Рь Рз,о тока С -Р 4 - сопротивления неуравновешенного моста переменного тока,испытуемый конденсатор, С, - образцовый конд р,енсато 1 9 - суммиы 2 10 П - усилители, 3, 12, 13 - фазочувствительныерующие каскады,1 й силитель,4 - фазосдвигающее устройство, 5 - магнитный усилитдетекторы, - ф- блок 8 -...

Номер патента: 143469

Опубликовано: 01.01.1961

Автор: Духовный

МПК: G01R 27/14

Метки: горных, образцов, пород, сопротивлений

...производства ряда переключений.Предлагаемое устройство отличается от известных тем, что позволяет упростить измерения и снизить трудоемкость. Это достигается применением балластных сопротивлений, включенных последовательно с первичной и вторичной обмотками трансформатора, питающего измерительную цепь. Благодаря этому в устройстве автоматически поддерживается постоянство силы переменного тока, протекающего через исследуемый образец.В заключении ВСЕГИНГЕО отмечается новизна и промышленная полезность устройства.На чертеже дана принципиальная схема предлагаемого устройства.В основу схемы положен метод компенсации падения напряжения на измеряемом сопротивлении падением напряжения на известном калиброванном сопротивлении при неизменных...

Номер патента: 143470

Опубликовано: 01.01.1961

Авторы: Безукладников, Скуридин

МПК: G01R 17/06, G01R 19/00

Метки: постоянных, токов

...в виде подвижного железного якоря с контактами.Особенностью устройства, составляющего предмет настоящего изобретения, является применение в нем в качестве приспособления для осуществления компенсации охватывающего индикатор постоянного магнита, по углу поворота которого определяется значение измеряемого тока.Такое выполнение устройства обеспечивает повышенную точность измерения по сравнению с известными однотипными устройствами,На чертеже схематически показано предлагаемое устройство.Разъемный магнитный сердечник, охватывающий неподвижную токонесущую шину 1, состоит из неподвижной части 2 и подвижной части 3, отодвигаемой поворотом ручки 4 вокруг оси 5. Основной магнитопровод, образованный этим сердечником, замыкается тонкой...

Номер патента: 143471

Опубликовано: 01.01.1961

Автор: Гольдберг

МПК: G01R 25/00, G01R 35/00

Метки: градуировки, дискретных, ряде, точек, фазоизмерителей

...частот, на которых возможна градуировка, ограничен.Описываемый способ отличается от известных тем, что умножение частоты производят неселективными нелинейными элементамн (например, ограничигелями), Для выделения нужных гармоник и индикации их фазовых соотношений используют селективный перестранв 1 емый усилитель. На вход усилителя подают сумму умноженных по 1 астоп напряжений с выходов градуируемого и вспомогательного фазоизмерителей. Наличие обшего для обои.; каналов селективного усилителя и индикация фазовых соотношений по минимуму напряжения на его выходе позволяет расширить диапазон частот, на которых возможна градуировка.Скеле 1 ная схема измерений по описываемому способу приведена на чертеже.Напряжение с частотой , на которой...

Номер патента: 143563

Опубликовано: 01.01.1961

Автор: Каримов

МПК: G01D 15/08, G01R 13/08

Метки: регистрирующее, электроискровое

...подземных рпример нефтепроводов,Описываемое устройство отличается от известных тем, что в приборах для регистрации потенциалов подземных сооружений примененоэлектроискровое регистрирующее устройство, Это позволяет упроститьприбор и повысить надежность его работы.Принципиальная схема электроискрового регистрирующего устройства приведена на чертеже,Источник питания постоянного тока подключают к зажимам 1. Прерыватель 2 преобразует постоянный ток в переменный. Со вторичнойобмотки трансформатора 3 снимают высокое (порядка 12 киловольт)напряжение, которое подают на пластину 4 и иглу 5. Игла 5 укрепленана стрелке прибора, которым измеряют потенциалы подземных сооружений. Между пластиной 4 и иглой 5 с помощью часового...

Номер патента: 143570

Опубликовано: 01.01.1961

Авторы: Беленький, Попов

МПК: G01R 27/02, H03C 3/10, H03C 3/24 ...

Метки: активного, величины, линейного, преобразования, сопротивления, способа, частоту, этого

...усилителя 8. Усилитель включен в одну диагональ моста Уинстона. в другую диагональ которого с зажимов 7 подают питание от источника переменного тока. Позтогиу цепь подореа выключается при Опрокидывании фазы в измерительной диагонали моста Уинстона при резком изменении величины сопротивлецця 1. Таким образом, прн изменении величгц.ьг 1, что при преобраз ью РС-геггератора зЛой 143570 сопротивления 1 мост Уинстона разбалансируется, но посредством обратной связи, осуществляемой усилителем 8, детектором б и нагревателями 5, вновь приводится в равновесие. При этом изменяется величина подогревных сопротивлений 3 и 4. Так как сопротивления 3, 4 и 2 одинаковы, то и их изменение также одинаково и пропорционально изменению сопротйвлФния 1. В...

Номер патента: 143847

Опубликовано: 01.01.1962

Авторы: Александров, Пятошин, Сухов

МПК: G01R 29/22, H03H 3/04

Метки: динамических, параметров, пьезоэлектрических, резонаторов, эквивалентных

...с измерительного четырехполюсника 1, ооеспечива 1 ощая фазовую автоподстройку частоты генератора 2 возбуждения. При измерении основного параметра - добротности резонатора, цепь генератора возбуждения отключается при помощи релентных о време генерато натором стую схемуволяет изхоинаего не содерять параедстав.4 14384.7- 2 ле 5, и в измерительном четырехполюснике 1 происходит процесс затухания свободных колебаний. Напряжение, снимаемое с емкости С измерительного четырехполюсника, усиливается усилителем б с высокоомным входом, имеющим линейную амплитудную характеристику, и детектируется детекторами 7 и 8, Напряжения с детекторов 7 и 8 подаются на два амплитудных селектора 9 и 10, один из которых срабатывает при начальном, а другой при...

Номер патента: 143902

Опубликовано: 01.01.1962

Автор: Фигурнов

МПК: G01K 13/08, G01R 27/10, G01R 27/16 ...

Метки: машин, обмотки, постоянного, температуры, электрических, якорей

...устройства изображена на чертеже, Цепь измерительного переменного тока проходит от генератора 1 через обмотки двух магнитопроводов 2 М и 1 И, а затем в продольном направлении через датчик Холла 1 Х и через разделительный конденсатор 2 С к одной из основных щеток якоря Я машины постоянного тока. Проходя якорь, измерительный ток через вторую основную щетку якоря и через второй разделительный конденсатор 2 С возвращается к гене- раторуГ. Датчик Холла помещен в воздушный зазор магнитопровода 1 М рассчитанного таким образом, что магнитный поток в нем пропорционален силе тока в обмотках (т. е. железо не насыщено), В этом случае, как известно, постоянная составляющая э. д, с, на поперечных контактах датчика пропорциональна квадрату силы...

Номер патента: 143903

Опубликовано: 01.01.1962

Автор: Сеппель

МПК: G01R 31/04, G05B 23/02

Метки: испытания, контакторов, стенд, электромагнитных

...с помощью нормально замкнутого блок-контакта К испытуемого контактора К,Работой последнего управляет импульсный генератор ИГ, выполненный на тиратронах с холодным катодом. С помощью блок-контактов К испытуемого контактора в схему импульсного генератора вводится обратная связь так, что в случае, когда контактор не совершает предусмотренных импульсным генератором операций, работа испытательного стенда автоматически прекращается.Счет циклов испытаний осуществляется электронным счетчиком импульсов ЭС, выполненным на тиратронах с холодным катодом. Каждый сотый импульс передается электромеханическому счетчику ЭМС.Описанный стенд испытан в работе на заводе Ильмаринге в Таллине.Предмет изобретенияСтенд для испытания электромагнитных...

Номер патента: 143907

Опубликовано: 01.01.1962

Автор: Кривошеев

МПК: G01R 13/30, G01R 19/10

Метки: горизонтальной, искажений, испытательных, кривых, переходных, сигналов, характеристик, части

...импульсов после каскада 8.На выходе усилителя-ограничителя 5 создаются компенсирующие импульсы положительной и отрицательной полярностй, поступающие в каскад б, в котором величина компенсирующих импульсов, поступающих на вход смесителя 2, изменяется регулятором и измеряется стрелочным прибором, или, для повышения точности измерений, регулируется калиброванным аттенюатором. С выхода смесителя 2 испытательные сигналы, смешанные с прямоугольными компенсирующими импульсами, поступают на ограничитель 7, а затем на выходной каскад 8. К выходному зажиму 9 присоединяется осциллограф, на экране которого производятся измерения. Синхронизация горизонтальной развертки осциллографа производится либо выходным сигналом устройства, либо для этого...

Номер патента: 143908

Опубликовано: 01.01.1962

Автор: Болотин

МПК: G01R 33/07

Метки: датчика, компенсации, наведенной, паразитной, холла, цепях, эдс

...вплотную друг за другом. Проводники, идущие от электродов 1 и 1", скручиваются бифилярно, а проводники от электродов 2 и 2" соединяются между собой. Сопротивления Я, и Р служат для настройки при неэквипотенциальности холловских электродов. Предмет изобретения Способ компенсации паразитной э. д.с, наведенной в цепях датчика э. д. с Холла, помещенного в переменном магнитном поле, путем встречного включения холловских электродов, о т л и ч а ю щ и й с я тем, что, с целью компенсации паразитных э. д.с, имеющих частоту магнитного поля и двойную частоту магнитного поля, токовые электроды двух датчиков э.д. с. Холла, пронизываемых одним и тем же магнитным потоком, соединяют встречно, а подстройку осуществляют подключенным параллельно...

Номер патента: 143909

Опубликовано: 01.01.1962

Автор: Абиссов

МПК: G01R 1/14

Метки: демпфер, измерительных, подвижной, приборов, системы

...1 изображает разрез предлагаемого демпфера; фпг. 2 - зеркальный компенсатор с указанным демпфером,Демпфер состоит из неподвижной части, образованной круглым стержневым постоянным магнитом 1, цилиндрической магнитной системой 2 и кольцевым ярмом 3, и из подвижной части, представляющей собой алюминиевый стакан 4 со сплошным днищем б, расположенным в кольцевом зазоре между концом магнита 2 и ярмом 3.Ллюминиевый стакан 4, перемещаясь в продольном напр пересекает магнитные силовые линии, действуя таким образ обычный магнитный успокоитель.Воздушный зазор между днищем 5 стакана и.т магнита 1 обусловливает одновременную работу магнитного де как воздушного успокоителя.Стакан 4 демпфера соединен с каркасом б компенсатора шенным на четырех...

Номер патента: 143910

Опубликовано: 01.01.1962

Автор: Вольфганг

МПК: G01R 1/08, G01R 17/20

Метки: измерительное

...4. Верхний и нижний края шкалы 1 имеют перфорированные отверстия, а ось 5 - соответствующие выступы, сцепленные с этими отверстиями, Таким образом, вращая рукоятку б, можно передвигать шкалу 1, одновременно это движение при помощи зубчатой передачи сообщается потенциометру 7, укрепленному на оси 8.Потенциометр 7 является задатчиком и каждому его положению соответствует определенное положение шкалы 1, указываемое неподвижной стрелкой 3. При равенстве измеряемой прибором и установленной задатчиком величины стрелки 2 и 3 совпадают.Шкала 1 (фиг. 2) представляет собой бесконечную ленту, установленную на четырех подвижных роликах 9. Нажимная кнопка 10 соединена с рукояткой 6 и позволяет перемещать шкалу в обе стороны, Задатчик может быть...

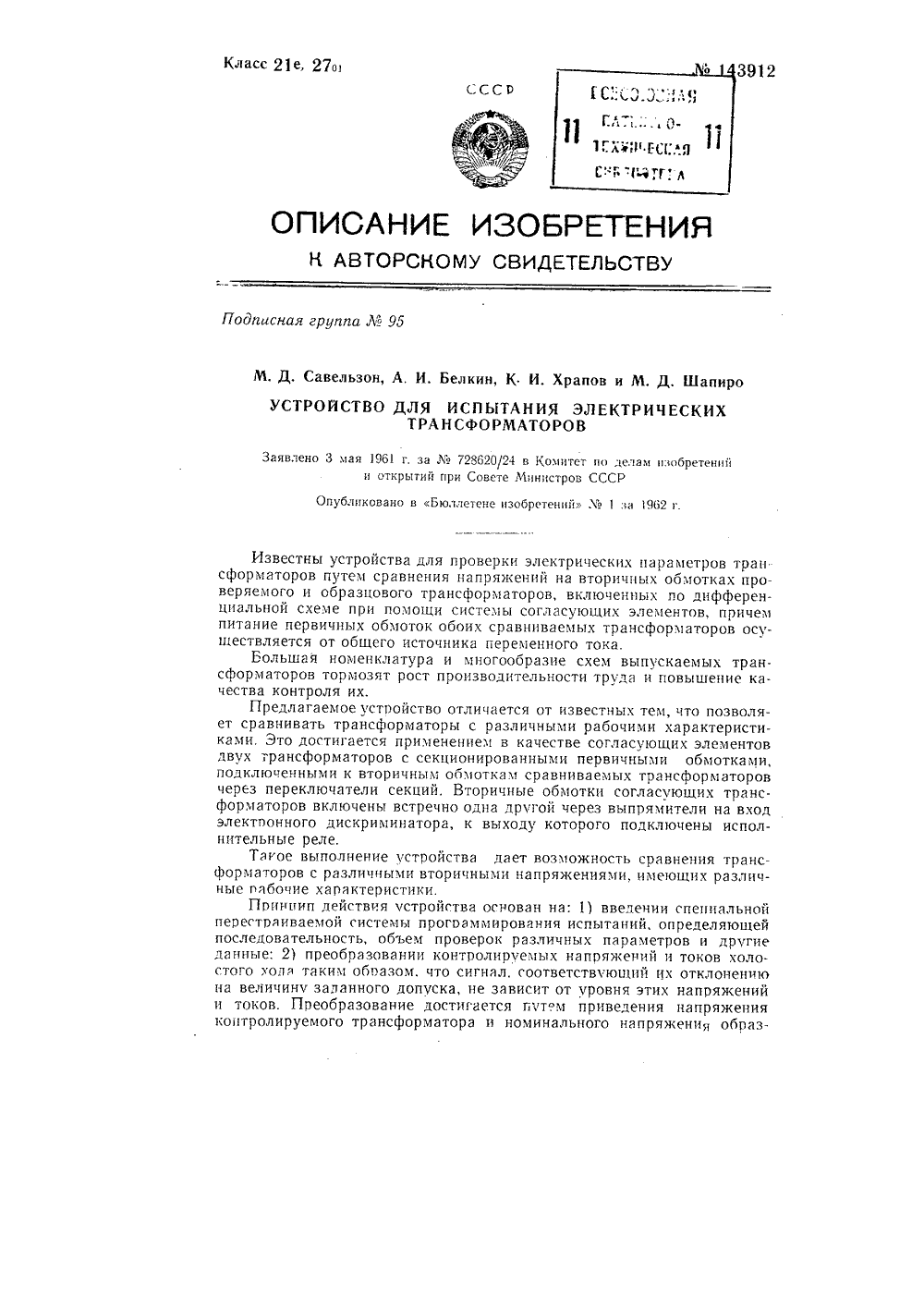

Номер патента: 143912

Опубликовано: 01.01.1962

Авторы: Белкин, Савельзон, Храпов, Шапиро

МПК: G01R 35/02, H01F 41/00

Метки: испытания, трансформаторов, электрических

...принципиальная цового омощью специальных согласуюй схема предлагаемого устройства.Проверяемая обмотка испытуемого трансформатора 1 и соответствующая обмотка образцового трансформатора 2 через контакты переключателя 3 подключены к одному из выводов согласующих трансформаторов 4 и 5. Эти трансформаторы выполнены одинаковыми и имеют ряд выводов от первичной обмотки, При подключении к различным выводам коэффициент трансформации изменяется так, чтобы при любом напряжении контролируемой обмотки, на вторичной обмотке согласующих трансформаторов оставался бы постоянный уровень напряжения.Включение нужных выводов трансформаторов производится с помощью автоматического переключателя 3 через перфокарту, выполненную для данного типа...

Номер патента: 143913

Опубликовано: 01.01.1962

Автор: Попов

МПК: G01R 17/02, G01R 17/10

Метки: автоматический, измерительный, мост, частотно-зависимый

...мост питается от постороннего источника тока через добавочное сопротивление Йв. В измерительную диагональ моста включен широкополосный усилитель У переменного тока, к выходу которого присоединена диагональ питания моста. При соответствующем выборе нерегулируемых плеч моста схема генерирует, причем вследствие наличия тер143913ф мистора Я, амплитуда колебаний на выходе усилителя имеет вполне определеннуювеличину, а форма колебаний синусоидальна.При достаточно большом коэффициенте усиления усилителя У напряжение в измерительной диагонали моста (на выходе усилителя) практически близко к;нулют. е. мост переменного тока уравновешен. Измеряемое сопротивление г,. уравновешивается за счет автоматического изменения сопротивления...

Номер патента: 143914

Опубликовано: 01.01.1962

Автор: Горбунов

МПК: G01R 31/08

Метки: изоляции, кабелях, места, нарушения

...кабеля подой143914дет к изолированному ролику 15, создается замкнутая цепь тока от батареи 1 б и на входе исполнительного органа появится сигнал. Этот сигнал, создацжмый Фрефчьтате падения напряжения на сопротивлении 1,.приложен,к,-дте левой половины двойного триода лампы 17.МПри отсутствиисигнала левая половина лампы 17 открыта, а правая заперта отриубдьФьм напряжением от выпрямителя 1 К Необходимый потенциал запираиия этой лампы подается с делителя напряжения, составленного из сопротивлений 19, 20 и 21,Сигнал, выделенный на сопротивлении 1, закрывает левую половину лампы 17, вследствие чего потенциал сетки правой половины лампы повышается, она открывается, и реле 11 срабатывает, выключая электродвигатель 12. Одновременно...

Номер патента: 143915

Опубликовано: 01.01.1962

Автор: Тер-Оганесян

МПК: G01R 19/06, G01R 25/04

Метки: измерительный, прибор, фазочувствительный

...(фазочувствительный амперметр) получает питание через фазорегулятор ФР (или фазосдвигающий мост). С помощью переключателя Рв к фазочувствительному прибору может быть подано напряжение или с шунта гаиш или с шунта Яшг.Измерения проводятся в следующей последовательности. ительного прибор и фаз относитель асается применения ктивной и емкостнои злект чек н зой иЛЪ 14391.= Фазочувствительный прибор ФЛ установкой переключателя Р 2 в положение 1 присоединяют к шунту Яи при разомкнутом рубильнике Р,. При этом регулировкой фазорегулятора ФР добиваются максимального показания,.:прибора, которое наступит при совпадении фазы управляющего напряжения прибора У, с фазой напряжения сети относительно земЛи; "Затем, не меняя фазы управляющего...

Номер патента: 143916

Опубликовано: 01.01.1962

Автор: Вербенко

МПК: G01R 35/00

Метки: амперметров, ваттметров, проверки

...П напряжения, соответствующего выбранной оцифрованной отметке шкалы проверяемого прибора, стрелка последнего не устанавливается на этой отметке, что свидетельствует о наличии погрешности, то последовательно с этим напряжением вводится дополнительное напряжение, снимаемое с сопротивления Я мостикового источника Мо (фиг, 2) и регулируемое до установки стрелки проверяемого прибора на выбранную оцифрованную отметку. По величине отклонения стрелки миллиамперметра Л 1 А, включенного последовательно с сопротивлением Р(фиг. 2), определяется погрешность прибора,Точность, с которой устанавливается гок 1, зависит от величины погрешности опорного напряжения, образцового сопротивления и нестабильности прочих элементов стабилизатора тока, Погрешность...

Номер патента: 143917

Опубликовано: 01.01.1962

Автор: Вольпов

МПК: G01D 1/06, G01D 1/14, G01R 15/04 ...

Метки: высоковольтных, коммутационных, перенапряжений, регистрации, сетях

...в зависимости от величины напряжения согласно зависимости 1 р -- (У). Этот ток выпрямляется и, протекая по обмоткам реле, вызывает срабатывание соответствующих из них, аккумуляторная батарея включается на обмотки соответствующих счегчиков, которые срабатывают и учитывают количество перенапряжений заданной амплитуды. Новой и интересной является идея использования вентильных разрядников в качестве устройства для подключения измерительного прибора к проводам высокого напряжения, При этом не требуются специальные делители напряжения,Предмет изобретенияУстройство для регистрации коммутационных перенапряженчй в высоковольтных сетях, предназначенное для осуществления способа по авт. св.121869, с применением схемы выпрямительного моста,...

Номер патента: 143918

Опубликовано: 01.01.1962

Автор: Морозов

МПК: G01R 17/10, G01R 27/26

Метки: высоковольтной, емкости, землей, коронирующим, между, проводом, сети

...С 4 протекает ток, вызываюший появление тока во143918 7 й (р 1 (рею(р тт +(р р (р 5В этом выражении ъ - фазовый угол сдвига полногоУ=У,+Т+Л, где Т 1 и 7, - сопротивления плеч Ж, Си 2 - сопротивление обмотки напряжения ваттметраей включенного конденсатора СВ,(р 1 и (р, - фазовые углы полных сопротивлений У,Здесь сопротивления и Л 2, С моста и параллель 111 и У,. Л,.=2+ 7,где Л, - сопротивление плеча моста, имеющего конденсатор С,;и (р - погрешности трансформатора тока ТТ и ва;тметра:(р 5 - фазовый угол конденсатора С 5,Конденсатор С 5 применяется для выполнения вышеуказанного условия. Действительно, если пренеоречь погрешностями (ри (р,из-за их малых величин и считать (р,=90, то выражение упрощается и преобразуется в выражение (р 1, - (р...

Номер патента: 143919

Опубликовано: 01.01.1962

Автор: Малый

МПК: G01R 1/00

Метки: запуска, прибора, фиксирующего

...перемещаться между упорной пластиной 1 (фиг. 2, 3) укрепленной на шкале прибора, и угольником 2, жестко связанным с клапаном реле РП. При подаче на пр р рибор измеряемой величины подвижная система приходит в движе, Рение, размыкается контакт КС и разрывается цепь питания реле РП, е143919 ле РП отпадает с заданной выдержкой времени и своим контактом при помощи угольника 2 прижимает стрелку прибора к пластине 1. Возврат схемы в положение готовности к следующему замеру производится нажатием кнопки 3 контакт К которой при этом замыкает цепь реле РП.Специальный пусковой контакт КС, выполненный на подвижной системе прибора и состоящий из подвижного 4 и неподвижного 5 контактов, имеет следующие преимущества по сравнению с отдельным пусковым...

Номер патента: 143920

Опубликовано: 01.01.1962

Автор: Попов

МПК: G01R 19/10

Метки: двух, напряжений, отношения, электрических

...Я иР 2, ттз и подогревное термосопротивление Р 4. На нагреватель последнегоподается напряжение ГСопротивления плеч моста выбираются таким образом, чтобы приотсутствии тока в нагревателе термосопротивления напряжение междуточками А и В было заведомо больше напряжения между точкамиА иД,При изменении напряжения У, в пределах +10% от номинальногозначения, напряжение У в диагонали моста с точностьн порядка 1%пропорционально отношению сравниваемых напряжений, то есть отношению У 2,Рь143920 Для компенсации температурных влияний тока 1 моста на термосопротивление часть сопротивления Ль равная по величине подогреваемому термосопротивлению Й 4, намотана из меди и помещена под один колпак с подогревным термосопротивлением....

Номер патента: 143921

Опубликовано: 01.01.1962

Автор: Расовский

МПК: G01R 31/04

Метки: аппаратов, испытания, коммутационных, контактов

...= Р - по обеим обмоткам протекают незначительныетоки холостого хода.При увеличении чи Р(ЛУ,) в контуре обеихтурный ток. Этот ток овторичной обмотке 4 ивмоток:143921Индуктивным сопротивлением обмоток уравнительному току можно пренебречь, поскольку магнитные потоки, создаваемые токами первичной и вторичной обмоток, направлены встречно. Тогда:ЬЕг Е, Ьй; У ЛЮг- фгЖ - ,г)г фгПоскольку величина активного сопротивления (Р,+Яг) обмоток трансформатора сравнительно мала, величина тока 1 г получается значительной.Изменяя число витков вторичной обмотки 4 (ЛУг) можно получить различные значения тока 1 г в контуре, Общий ток 7 в подвоДящих проводах состоит из тока Ь холостого хода и тока Л 1 обусловленного тепловыми потерями в обмотках...

Номер патента: 144227

Опубликовано: 01.01.1962

Авторы: Горбатенко, Ерошенко, Тихомиров

МПК: G01R 31/06

Метки: витковых, замыканий, коллекторных, машин, обмотках, обнаружения, электрических, якорей

...момент, когда этот виток пересекает магнитный поток, проходяп 1 ий через магнитопровод 7 и железо якоря, В цсм нцдуктцрустс 5 э. д с., по витку проходит ток и возникает проццзвгощц его магнитный поток, одна часть которого заккается через мапштопровод 7, а другая, замыкаясь через магнитопровод Ь приемного электромагнита 9, ицдуктирует э.д. с. в катушке 10, Эта э.д.с., усиленная усилителем 11, измеряется измерительным прибором 12, по показанию которого судят о степени замыкания. Лампы 13 и 14 пред144227назначены для сигнализации: одна из них горит, когда замыкания нет, другая - когда замыкание есть. Прц отсутствии вцтковых замыканий э, д, с., индуктируемые в якорной обмотке при пересечении ею постоянного магнитного поля, взаимно...

Номер патента: 144228

Опубликовано: 01.01.1962

Авторы: Ефименко, Котова

МПК: G01R 5/14

Метки: измерительный, прибор, электромагнитный

...подвижного сердечника 4 и рабочей катушки 5.С целью наиболее высокой чувствительности, система основана на принципе двойного преломления магнитного потока на 90, на участке подвижный и неподвижный сердечники, Но проводимость одного из двух последовательно включеннызазоров остается постоянной. Изменение проводимости другого зазора вычисляется по формуле: 2сйИзменение проводимости всей системы: где М - магнитный поток, 5 - площадь зазора,б - величина зазора,о - проводимость.144228 Описываемая система может применяться в измерительных механизмах электрических приборов с углом поворота до 180.При использовании шунтирования зазорана участке поворота подвижного сердечника свыше 180, за счет перекрытия полюсных наконечников подвижным...

Номер патента: 144230

Опубликовано: 01.01.1962

Автор: Али-Заде

МПК: G01R 19/18

Метки: импульсы, малых, напряжений, постоянного, постоянных, преобразования

...которых линейно зависит от амплитуды входного напряжения, а полярность совпадает с полярностью входного напряжения, Процесс преобразования переменного напряжения затухающих колебаний и импульсы постоянного напряжснця происходит следующим образом. В зависимости от полярности напряжения затухающих колебаний, действующих на входе нелинейного четырехполюсника, один из конденсаторов, например 7, заряжается раньше другого (конденсатора 8). Заряд конденсатора 7 происходит з 1 первую полуволну затухающих колебаний, а заряд конденсатора 8 - за вторую полуволну. Разряд конденсаторов происходит одновременноЛ 14423 О в одном и том же направлении. Таким образом, выходное напряжение представляет собой разницу напряжений конденсаторов 7 и 8, а...

Номер патента: 144231

Опубликовано: 01.01.1962

Авторы: Карандеев, Клисторин

МПК: G01R 35/00

Метки: амперметров, вольтметров, градуировки, поверки

...поступает в усилитель, который питает вольтодобавочный трансформатор ПТр. Последний корректирует напряжение на градуируемом приборе до равновесия моста, При проверке приборов поправка последних устанавливается соответствующим изменением образцового напряжения или сопротивления Яд, по лимбу которого производится отсчет погрешности или указывается соответствие заданному классу точности в случае поверки приборов низких классов.Предмет изобретенияУстройство для поверки и градуировки вольтметров и амперметров по авт. св.134334, выполненное по типу полуавтоматического компенсатора переменного тока, отличающееся тем, что, с целью повышения точности измерения и расширения частотного диапазона, для автоматического сравнения поданного в цепь...

Номер патента: 144232

Опубликовано: 01.01.1962

Авторы: Закс, Петров

МПК: G01R 21/02

Метки: болометрических, измерителей, колебаний, компенсации, мощности, свч, температурной, термисторных

...моста, в выходной диагонали 1-1 которого находятся опорный элемент 2 и гальванометр 3. Напряжение небаланса моста включено навстречу э.д.с. опорного элемента. Стабилизируемое напряжение приложено к входной диагонали 4-4,При изменении температуры термисторной или болометрнческой головки изменяется температура рабочего 5 и компенсационного 6 термисторов, Оба термистора находятся в одинаковых температурных условиях,Сопротивление компенсационного термистора 6, включенного в опорную цепь стабилизатора, изменяется, что приводит к изменению напряжения стабилизатора. С изменением напряжения изменяется ток и мощность рассеяния рабочего термистора таким образом, что температура термистора, определяющая его сопротивление постоянному току,...

Номер патента: 144233

Опубликовано: 01.01.1962

Авторы: Новрузов, Шишканов

МПК: G01R 19/00

Метки: двигателя, зажимах, замера, скважине, электробура

...будет прямо пропорционален фазовому напряжению на зажимах электродвигателя электробура.С увеличением глубины скважины возрастает емкость жил кабеля относительно земли и, следовательно, увеличивается погрешность измерения, так как часть тока будет теряться через емкость жил кабеля СНа погрешность измерения будет также влиять температура на забое, так как при этом величина сопротивления может колебаться в неко.М 144233торых пределах. Для уменьшения этих погрешностей необходимо, чтобы было: С ) С,.; применить высокостабильное сопротивление на забое, например, проволочное сопротивление из константана; разделительный конденсатор должен иметь сравнительно малое сопротивление (2-; 4 лгкф), чтобы температурная погрешность этого конденсатора не...

Номер патента: 144239

Опубликовано: 01.01.1962

Авторы: Бабиков, Бахтин, Депутатов, Зачко, Маргодин, Парфенов

МПК: G01R 31/26

Метки: автомат, величине, выпрямительных, обратного, падения, прямого, селеновых, сортировки, элементов

...20, Последний срабатывает и поворачивает соответствуюший упор 10, после чего движение элемента происходит аналогично вышеописанному, но только срабатывает электромагнит 21.При измерении на позиции УУУ годный по обратному току элемент, относяшийся к худшему классу, заставляет сработать усилитель 22, поляризованное реле 23 которого своим контактом 24 замыкает цепь реле 25.Последнее замыкает при срабатывании контакт 2 б. По окончании замера кулачок 27 замыкает контакт 28, срабатывает реле 29 и через контакт 30 становутся на самоудержание одновременно через контакт 31 включается реле Й и через контакт 33 остается на самоудержании, благодаря чему происходит предварительное запоминание результата измерения элемента по обратному току...
