Номер патента: 153082

Опубликовано: 01.01.1963

МПК: G01N 27/26, G01R 31/02, G01R 31/08 ...

Метки: 153082

...2, помещенный в ванне 3, выполненной, например, из плексиглаза. Для плавности намотки стержень 2 соединен с редуктором 4.Один конец провода закрепляют на оправке воском, пластелином нликанифолью, а второй - перекидывают через блок 5. К концу перекину 1 ого через блок провода канифолью прикрепляют специальную пло-щадку, на которую для натяжения провода ставят груз. Намотка провоза на оправку 1 производится под натяжением. На каждую ступеньМ. 153082оправки наматывают не менее пяти витков. Конец провода после намотки также укрепляют на конце оправки.Оба конца провода выводят из ванны и припаивают к токоподводу. При подаче напряжения в местах повреждения изоляции раствор окрашивается в красный цвет.Описанный способ определения...

Номер патента: 153083

Опубликовано: 01.01.1963

МПК: G01R 13/02, G01R 17/06

Метки: 153083

...Х которая по мере работы переключателя равномерно уменьшается. Как только будет достигнуто равенство Х, =Х программирующий переключатель отключит привод старшего декадного переключателя и подключит привод следующего, При этом контакт К, замкнется, а контакт К - разомкнется. Работая, декадный переключатель 2-го разряда уменьшает Х. На вход нуль-органаНО подается разность Х - (Х+Х, ), которая по мере работы переключателя также уменьшается.Как только будет получено равенство Х, =Х программирующий переключатель перейдет в следующее положение, после чего аналогично можно получить значение Х, После отработки показания последней декады программирующий переключатель либо остановится (при разовых измерениях), либо перейдет вновь в первое...

Номер патента: 153084

Опубликовано: 01.01.1963

МПК: G01R 27/02

Метки: 153084

...например ф ром, в который помещена проводящая пластинка.На чертеже изображена принципиальная схема кату я полупроводглубина проодит, с одной урации образм, что снижаивления полу- и исключается разца. Это до- тороидальном ита, с заз Катушка соского материалащена проводяща дального сердечника 1 из магнитомяг моткой 2 и зазором 3, в который номе оит из торои феррита) с обпластинка 4.укция катушк щем к нему пр ки с замыкаю способствует концент странстве и создает сищим зазор образцом 5. акая ко ции поля в заное взаимодейзоре и прилегаюствие поля катуш Заявлено 18 апреля 1962 г. за774692/26-10митет по делам изобретений и открытий при Совете Министров СССРОпубликовано в Бюллетене изобретений4 за 1963 г.153084 Предмет изобретения Способ...

Номер патента: 153332

Опубликовано: 01.01.1963

МПК: G01R 25/00

Метки: 153332

...искажений увеличение разрешающей способности измерительных фазовых систем достигается благодаря применению второго фазового дискриминатора, вырабатывающего напряжение, пропорциональное фазовым искажениям измерительной системы, Это напряжение вводится в суммирующий усилитель в противофазе с основным напряжением измерения,На чертеже изображена блок-схема предлагаемого устройства компенсации фазовых искажений,Устройство содержит модуляционный барабан 1, фотоприемники 2 и 3, формирователи 4 - 8, фазовые дискриминаторы 9 и 10, усилитель 11, индикатор 12 и синхронный двигатель И.Фотоприемники установлены на модуляционном барабане, причем второй фотоприемник (3) укреплен относительно первого (2) неподвиж153332но, Сигналы с фотоприемника 3...

Номер патента: 153333

Опубликовано: 01.01.1963

МПК: G01R 25/00

Метки: 153333

...6 совпадений, Аналогичным образом работает и канал 2, осуществляя формирование узких импульсов через блок 7 выделения цулевой фазы напряжения смеси, которые, пройдя детектор 8, также поступают в блок 6 совпа;е:ий На выходе блока 6 возникают импульсы, которые подсчитьгваотся счетчиками 9 и 10.На основании этих данных можно определить одном(рную плотность вероятностей.Двумерцуо плотность вероятности разности фаз между напряжением со с.учайной фазой и опорным колебанием той же частоты определяют по схеме, показанной на фиг, 2, которая вместо детекторов 6 и В блока 6 совпадений и счетчиков 9 и 10 содержит электронно-лучевую трубку 11, маску 12, фотоэлемент 1 и ламповый вольтм(.тр 14.Импульсы с каналов 1 и 2 поступают ца разные...

Номер патента: 153334

Опубликовано: 01.01.1963

МПК: G01R 31/00

Метки: 153334

...стрелка б.В цепь питания катушки 3 включен нормально закрытый контакт реле 7 постоянного тока с выдержкой времени на срабатывание. Обмотка этого реле подключена к той же контролируемой сети через насыщающийся трансформатор 8 и выпрямитель 9.При кратковременном или длительном появлении тока (напряжения) аварийного режима магнит 4 намагничивается и с заданной выдержкой времени срабатывает реле 7, которое остается в положении : сработано. В зависимости от степени намагниченности магнита 4 стрелка б прибора отклоняется на огределепный угол и остается в этом положении, так как силы, действующие на лепесток 5, уравновешиваются противодействующей пружиной прибора. Измеренная величина запоминается на длительное время,Размагничивание магнита 4...

Номер патента: 153403

Опубликовано: 01.01.1963

МПК: G01R 23/09

Метки: 153403

...(усредняюшую) емкость 2 заряд д вполне определенной величины после окончания действия входного стандартизованного импульса Ьв, Выходные напряжения У соответствующие данной частоте поступления входных импульсов У суммируются усилителем постоянного тока (на чертеже не показан), выходное напряжение которого устанавливается пропорциональным логарифму частоты поступающих входных импульсов. В каждую ячейку описываемого измерителя включена дополнительная интегрирующая емкость 3, что позволяет включить ячейки последовательно по постоянному току прн параллельном включении по переменному и получить выходное напряжение, в несколько раз превышающее напряжение питания.Для индивидуальной подгонки характеристикис целью создания высокоточного...

Номер патента: 153496

Опубликовано: 01.01.1963

МПК: G01R 27/14

Метки: 153496

...стабилизатора последовательно с сопротивление:,: 9 обратной связи, Величину измеряетого сопротш 1 ле Пя измеряют Грц цомОшн ин 1 катора 10 выхо,ОГО напряжения 113 калкотОООГО Гр 1,Р ц гуют в омах.Напряжее От источника 1 п 1 реобразустс 5 входным прсобр 1 ЗОГателем 2 в переменный сигнал, усцлива мыц усилительным каскадоз 3 и Основны усилГтелех 4, синхронно детектир;ется выхода прсоб -153496 разователем б и после сглаживания фильтром нижних частот, состоящим из сопротивления б и конденсатора 7, подается на индикатор 10 выходного напряжения, в цепь отрицательной обратной связи, образованной сопротивлениями 8 и 9.При достаточно большом коэффициенте усиления усилителя стабилизатора микротоков его входное напряжение, т. е, напряжение...

Номер патента: 153509

Опубликовано: 01.01.1963

МПК: G01R 23/00, H03K 5/19

Метки: 153509

...по схеме между собой, но различаются уставкой порога срабатывания (ряд последовательно возрастающих значений амплитуды в каждой группе блоков Б). Каждый из блоков А соединен цепью обратной связи со своей группой блоков Б. лок-схема описываемого счетчика; нементарной ячейки счета амплитудыКласс Н ОЦ; 2 е, Зета Ла 153514 СССР Р ЕНИ ТЕЛЬСТВУ НИЕ ИСКОМУ К А 1 т 1 Г 1юу,з гь,Ф Щ 1"чсБо:,:и 11 Р одписная группа М 95 И. С, Бакалейни СТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ ПАРАМЕТРО ЭЛЕКТРОННЫХ ЛАМП60 г, за655625(26крытий при Совете Миявки655626/26Й и товарных знаков явлено 19 февраля 19 ам изобретенгй и от с присоединением заБюллетене нзобретенн тров ССС 6 за 1963 итет п публнковано в Известные устройства для измерения параметров электронных ламп по...

Номер патента: 153510

Опубликовано: 01.01.1963

Авторы: Германска, Действительный, Хайнц

МПК: G01R 1/04

Метки: 75219326-10, «бюллетене, делам, измерительных, изобретений», кожух, комитет, министров, ноября, открытий, переносный, приборовзаявлено, регистрирующих, совете, сссропубликовано

...нижней кромкой заходит за верхний край передней стенки.На фиг 1 изображен вид кожуха спереди с выдвинутой передней стенкои; на фиг. 2 дан разрез по А-А при закрытом кожухе, с подвешенной передней сгенкой; на фиг. 3 - тот же разрез при задвинутой передней стенке.В нижней части кожуха предусмотрен промежуточный отсек 1, в который может вдвигаться передняя стенка 2, ведомая замкнутой поворотной скобой 3, расположенной в имеющихся на нижней кромке степки держателях.В передней и задней части отсека 1 расположены крючкообразные упоры 4, ограничивающие ход передней стенки. Поворотная скоба 3 находится под давлением пружины и удерживается таким образом в положении, при котором исключается снятие передней стенки. Верхняя кромка стенки кожуха...

Номер патента: 153511

Опубликовано: 01.01.1963

МПК: G01R 13/02, G01R 17/06

Метки: 153511

...левых (единичных) ламп триггеров включены диодные ключи 6 преобразователя кода в напряжение. При помощи этих ключей соответствующие разряды преобразователя подключаются к источнику Е оазисного напряжения. Выходное напряжение преобразователя образуется на цепочке сопротивлений , , 2, , 400. В данной схеме структурная погрешность в значительной мере уменьшена при помощи цепочки добавочных (компенсационных) сопротивлений, , 2 т 400, включенных последовательно с источником Е базисного напряжения между диодами 6,При опрокидывании одного из триггеров регистра ток катода левой лампы этого триггера (ток управления 1,) проходит через сопроЕ тивление 7 и затем разветвляется. Часть этого тока, равная 1 = - ,Р проходит через сопротивления 8...

Номер патента: 153512

Опубликовано: 01.01.1963

МПК: G01R 21/10, G01R 25/06

Метки: 153512

...трансформатора напряжения 1 и трансформатора тока 2, первичные обмотки которых включены в исследуемую цепь. Основные элементы статического преобразователя: два квадратора 3 и 4 на нелинейных полупроводниковых сопротивлениях, четыре полупроводниковых диода 5, б, 7 и 8, выполняющих функции выпрямителей, и два сопротивления 9 и 10, на каждом из которых имеет место падение напряжения, пропорциональное току нагрузки. Постоянная составляющая этого тока, пропорциональная активной мощности, пройдя фильтр, состоящий из сопротивления 11 и емкости 12, проходит через одну из рамок логометра, Переменная составляющая того же тока, модуль которой пропорционален кажущейся мощности, отделяется с помощью конденсатора 13, выпрямляется и проходит через...

Номер патента: 153513

Опубликовано: 01.01.1963

МПК: G01R 25/04

Метки: 153513

...усилитель 3, ре. версивный электродвигатель 4; редуктор 5; укрепленную на статоре круговую шкалу б и неподвижный указатель 7,При подведении к фазометру измеряемого напряжения перемен-. ного тока появляется э. д. с. Холла, величина которой определяется соотношением: 0 х = ИВИз 1 пср - ЙВУз 1 п(2 о 1+ср), где В - действующее значение вектора индукции вращающегося магнитного поля; ср - фаза измеряемого напряжения, отсчитываемая от направления вектора магнитной индукции, совпадающего с перпендикуляром к плоскости датчика Холла; Й - коэффициент пропорциональности,Постоянная составляющая этой э. д. с, после преобразования в фазочувствительном усилителе 3 обусловливает вращение реверсивпо153513 го двигателя 4 и механически с ним...

Номер патента: 153611

Опубликовано: 01.01.1963

МПК: G01R 23/02

Метки: 153611

...не нужно учитывать разность показаний устройств, выравнивающих интервалы, так как они дают мгновенные значения разности двух случайных величин,Пересчетные схемы 3 и 4 могут быть собраны в зависимости от необходимого коэффициента пересчета на одном или нескольких двух- импульсных счетных декатронах.Сравнивающее устройство 5 состоит из двух управляющих устройств на лампах 9 и 10 и декатроне б, осуществляющим реверсивный счет импульсов. Выходные точки обоих управляющих устройств подключены к кольцам первого и второго подкатодов через диоды 11, 12, 13 и 14.При подаче входных импульсов тлеющий разряд, горящий между анодом 15 и одним из катодов декатрона б, переме:цается вдоль кольца катодов с помощью управляющего устройства, создающего два...

Номер патента: 153948

Опубликовано: 01.01.1963

МПК: G01R 27/26

Метки: 153948

...техническое изготовление и точное измерение малых образцов,Предлагается способ измерения диэлектрической проницаемости и угла потерь высококачественных диэлектриков, в котором для повышения точности измерений применен кольцеобразный резонатор из исследуемого материала. Резонатор возбуждают на типе колебаний Н 11 с помощью близко расположенных диэлектрических волноводов с типом колебаний Н 1 ь Размеры кольца выбирают так, чтобы потери на излучение были весьма малы по сравнению с тепловыми, Это повышает точность измерения. Описываемый способ может быть применен при определении параметров диэлектриков на волнах короче 3 см.На фиг. 1 изображен кольцевой резонатор бегущей волны в виде цилиндрического диэлектрического волновода; на...

Номер патента: 153949

Опубликовано: 01.01.1963

МПК: G01R 33/12, H01F 3/08

Метки: 153949

...к высокочастотному генератору 1 полосовых фильтров 7 и 8. Фильтр 7 имеет полосу пропускания, соответствующую магнитной проницаемости исследуемого кольца р=420 - 480 гсэ. Полоса пропускания фильтра 8 соответствует магнитной проницаемосги р=480 - 720 ас 1 э.Выходное напряжение полосовы и о поступает на амплитудные дискриминаторы 9 и9 вырабатывает153949управляющий импульс при магнитной проницаемости кольца р=420 - 480 гс/э, а дискриминатор 10 - при р=480 - 720 гс/э,Для разбраковки ферритовых колец по величине добротности Я используют дискриминаторы 11 и 12, из которых дискриминатор 11 вырабатывает управляющий импульс при Я.:-40, а дискриминатор 12 -- при Я .; 70.Зависимость амплитуды колебаний от частоты компенсируется введением...

Номер патента: 153961

Опубликовано: 01.01.1963

МПК: G01R 5/34

Метки: 153961

...5 - схема взаимодействия сторон квадранта с пластиной подвижной системы при различных углах отклонения последней.Электрометр выполнен на базе линейного электростатического измерительного механизма и состоит из подвижной системы 1, имеющей форму прямоугольника, и квадрантов 2 и 3 Г-образной формы. Подвижная система 1 подвешена на двух растяжках 4,При подаче на электрометр напряжения возбуждения с/ и измеряемого напряжения У,. (например, полярности, указанной на фиг. 2) подвигкная система откломяется в сторону квадрантов 2, Причем на подвижную систему 1 будут действовать как бы два вращающих момента: момент, возникающий в результате взаимодействия пластин 2 и 1, - Мг и момент, возникающий в результате взаимодействия пластин 2" и 1, - Ма...

Номер патента: 153962

Опубликовано: 01.01.1963

МПК: G01R 22/02

Метки: 153962

...стороны пластины имеют конусообразную форму.Герметичный стеклянный сосуд 1 разделен пористой стеклянной пластиной 2 на две части. К обеим сторонам этой пластины приварены платинированные электроды: анод 3 и катод 4, В капиллярное отвер. стие 5 пластины 2 вставлен платинированный контакт 6. Свободное пространство сосуда 1 заполнено водородом.Давление водорода при работе счетчика в анодной камере 7 уменьшается, а в катодной камере 8 увеличивается. Под действием возш каюгцей разности давлений электролит частично вытесняется из пористой пластины 2 на ее анодную сторону, затем через капиллярное отверстие 5 прорывается водород, В этот момент возникает электриче153962 ский импульс, После этого электролит вновь равномерно заполняет пластину 2 и...

Номер патента: 153963

Опубликовано: 01.01.1963

МПК: G01R 13/24

Метки: 153963

...4 подается на сопротивление 5, включенное в цепь катода лампы 1. Конденсатор 4 и сопротивление 1 образуют дифференцирующую цепочку, служащую для по:1 учения на сопроцвле 11"и б производной частот 110 - модулирован 110 ГО напряжения., годводимого к сетке лампы 1. Так как на сопротивлении б выделяется частотно-модулированное напряжение, а на сопротивлении б - его г;роизводная, к входу усилительного каскада будет приложена разность этих напряжений. Сопротивление 7 и конденсатор 8 образуют цепьМ 153963 питания экранной сетки лампы 1, сопротивление 9 и конденсатор 10 - развязывающую цепочку, В качестве анодной нагрузки используется сопротивление 11, которое совместно с емкость 1 о 12 образует выходную интегрирующую цепочку....

Номер патента: 153964

Опубликовано: 01.01.1963

МПК: G01R 19/00, G01R 5/02

Метки: 153964

...усилитель, о т л и ч а ю щ и й с я тем, что, с елью повышения его чувствительности и надежности, в нем установен датчик Холла, закрепленный на оси измерительной рамки в поле остоянного магнита гальванометра. Известны гальванометрические усилители, в которых для преобразования угла поворота рамки гальванометра в электрический сигнал применен фотоэлектрический преобразователь с дифференциальным фотодатчикомПредлагаемое устройство для усиления слабых электрических сигналов обеспечивает повышенные чувствительность и надежность измерений, Это достигается использованием для преобразования угла поворота рамки гальванометра в электрический сигнал датчика Холла.На чертеже схематически изображен описываемый гальванометрический усилитель,...

Номер патента: 153965

Опубликовано: 01.01.1963

МПК: G01R 19/00, G01R 31/24

Метки: 153965

...катод вентиля подается на вход 1 прибора в обратной полярности, Измерительный каскад собран на лампе 2.Подача на ее сетку измеряемого напряжения в отрицательной полярности исключает возможность появления сеточных токов, благодаря1539 б 5чему повышается точность измерения. С помощью ограничителей, выполненных на диодах 3 - б, надежно отсекается положительная полу- волна входного напряжения. Последовательно с измеряемым напряжением в цепь сетки лампы 2 вводится вспомогательное напряжение обратной полярности, величина которого регулируется потенциометром 6. На анод лампы 2 подается положительный прямоугольный импульс напряжения, сформированный каскадами управления (лампы 7 - 9). Этот импульс по времени точно соответствует времени горения...

Номер патента: 153966

Опубликовано: 01.01.1963

МПК: G01R 17/20

Метки: 153966

...из двойных декад, кроме первой.Такое выполнение компенсационного измерительного устройства упрощает технологию его изготовления и повышает точность измерений, так как снимает ограничения в выборе числа ступеней, обуслов. ленные наличием верхней и нижней границ номиналов сопротивлений используемых в декадном делителе.На чертеже изображена схема компенсационного устройства.срЬЪ 153966Для построения однородной схемы, с равными друг другу сопротивлениями секций декад ( г 1 = г= г) необходимо выполнить следующее условие;1 О г + Р- 10, где гг, г, в сопротивления секций декад: Я,Я,(п)сопротивление.При этом декады последней ступени состоят из десяти секций, а декады всех остальных ступеней, кроме первой, - из девяти. Первая ступень может иметь...

Номер патента: 153967

Опубликовано: 01.01.1963

МПК: G01R 17/10

Метки: 153967

...Е, и Е. разъединены и це влияют один на другой.На выходе термобатареп Т будет т.э.д.с.:.," =- К., (,Л)Результирующая т.э,д.с. ца выходе обеих термопар пропорцио. цальна измеряемой мощности сверхвысокой частоты:е = К,(2, + д)Л,Перед измерением мощности сверхвысокой частоты производится калибровка, состоящая в том, что вместо болометра или термисторавключается постоянное сопротивление Я 4, равное номинальному,Для создания фиксированного отрицательного приращения тока через термобатарею Т мост шунтируется сопротивлением У,.-,. Для сохранения постоянства тока 1, последовательно с мостом включается сопротивление К;. Напряжение на мосте устанавливается по нормаль ному элементу 3, Калибровочная мощность находится расчетом при заданных...

Номер патента: 153968

Опубликовано: 01.01.1963

МПК: G01R 21/08

Метки: 153968

...совместно с измерительными цепями датчиков схему электрического моста, в диагональ которого включен вибратор.Ъо 53968- 2 -На чертеже представлена принципиальная схема предлагаемого устройства для осциллографической записи активной мощности в трехфазных электрических сетях.В устройство входят: датчики э.д.с. Холла Д, и Д., вибратор Ш осциллографа и катушки К и К из нескольких витков толстой прово. локи, расположенные на сердечниках с линейной характеристикой намагничивания, в воздушных зазорах которых размещены датчики Д, и Д. Таким образом, каждый датчик пронизывается магнитным потоком, пропорциональным току соответствующей фазы. Кроме того, через каждый датчик протекает ток, пропорциональный соответствующе. му линейному...

Номер патента: 153969

Опубликовано: 01.01.1963

МПК: G01R 21/00

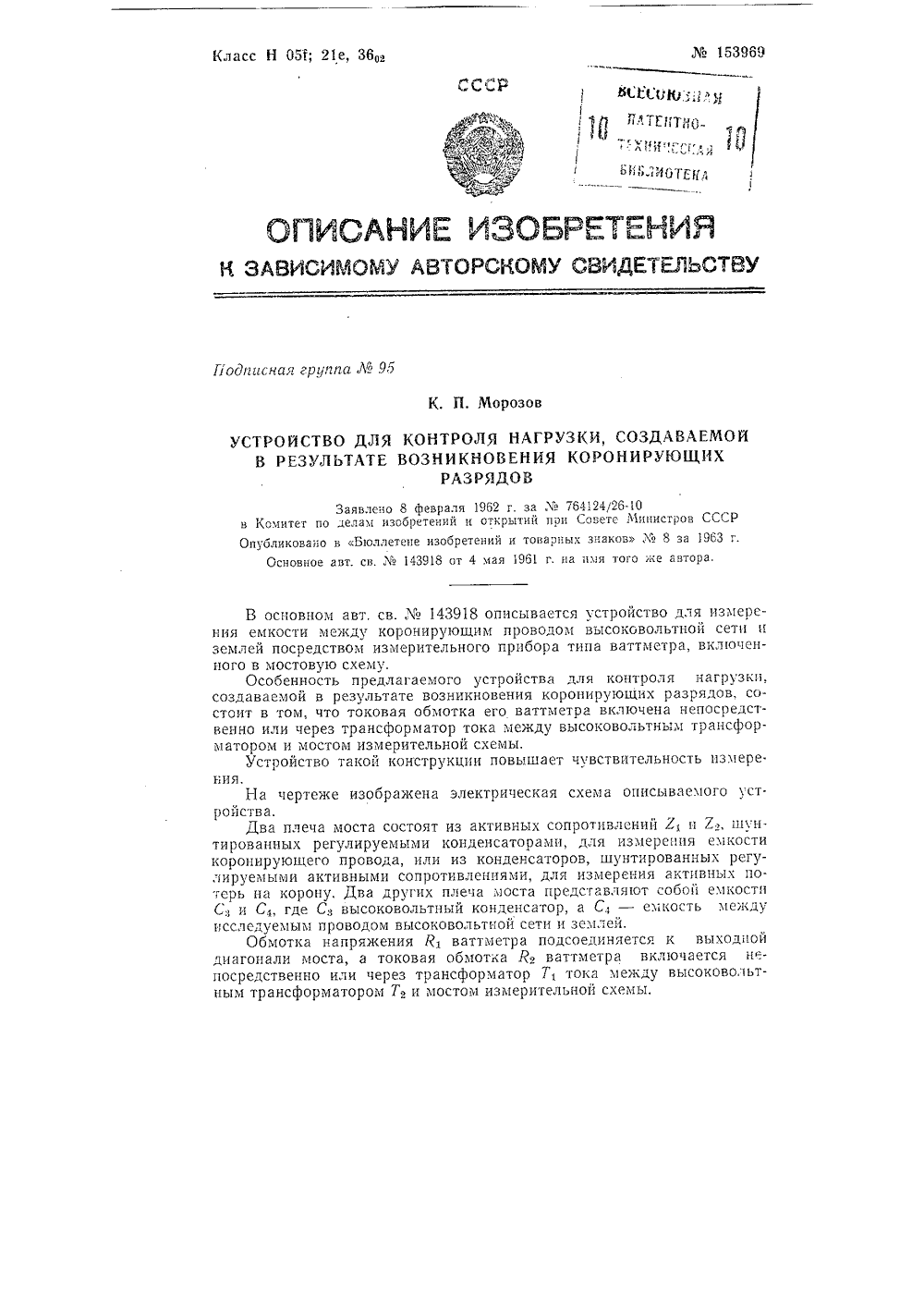

Метки: 153969

...потери на корону.Устройство может быть использовано, например, для измерений местной короны и позволяет расширить диапазон измерений в сторону меньших градиентов напряжения на испытуемом проводе пролета.Предмет изобретенияУстройство для контроля нагрузки, создаваемой в результате возникновения коронирующих разрядов, по авт. св.143918, отл и ч а ющееся тем, что, с целью повышения чувствительности измерения, токовая обмотка ваттметра включена непосредственно или через трансформатор гока между высоковольтным трансформатором и мостом измерительной схемы, Редактор Л. И. Колыбина Техред Т. П, Курилко Корректор Ю. М. федулова Поди. к печ 25/Ы - 63 г. Формат бум. 70 Х 1081/16 Объем 0,18 изд. л. Зак. 1613/5 Тираж 1150 Цена 4 коп, ЦНИИПИ...

Номер патента: 153970

Опубликовано: 01.01.1963

МПК: G01R 23/02

Метки: 153970

...с линией задержки в цепи положительной обратной связи,На чертеже изображена схема устройства для измерения частоты повторения кратковременных импульсов,Устройство представляет собой ждущий блокинг-генератор с линией задержки, в эмиттерную цепь которого включен измерительныи стрелочный прибор 1, проградуированный в единицах частоты. Блокинггенератор собран на транзисторе 2 по схеме с общим эмиттером. Для создания заторможенного режима на базу транзистора 2 подается исходное запирающее положительное напряжение с делителя напряже. ния, который состоит из сопротивлений 3 й 4 и подключен к источнику коллекторного напряжения 5. Сопротивление 4 блокируется конденсатором 6 достаточной емкости. В базовую цепь транзистора 2 включена...

Номер патента: 153971

Опубликовано: 01.01.1963

МПК: G01R 31/26

Метки: 153971

...крутизны характеристики дифференциальной схемы с чувствительностью дискриминатора 2, включенного на выходе этой схемы.Согласование производится так, что при отклонении контролируемого напряжения на величину допуска сигнал на входе дискриминатора равен его чувствительности и реле на выходе дискриминатора фиксирует брак,Таким образом, описываемый прибор автоматически определяет соответствие выходных параметров норме и автоматически отбраковывает выпрямитель, если параметры его вышли за пределы нормы, Предмет изобретенияПрибор для автоматического контроля выходных параметров маломощных выпрямителей, основанный на сравнении контролируемых напряжений с опорными, содержащий источник опорного напряжения и дискриминатор, о т л и ч а ю щ и й...

Номер патента: 153978

Опубликовано: 01.01.1963

МПК: G01R 31/26

Метки: 153978

...1,Е - УфВольтметр 4 (с большим внутренним сопротивлением, например катодный), включенный параллельно с полупроводниковым прибором, показывает напряжение на переходе К При этом возможны следующиеслучаи,1, Вольтамперная характеристика перехода имеет вид а. ТогдаЬ= С, т, е. вольтметр 4 показывает допустимое обратное напряжениеперехода (при заданных температуре окружающей среды и мощностирассеяния Ра,)11. Вольтамперная характеристика перехода имеет вид б, ТогдаУ= У;, т. е. вольтметр 4 показывает пробивное напряжение перехода(при заданной температуре окружающей среды).111. Вольтамперная характеристика перехода имеет вид в. ТогдаУ=5 т. е, данный полупроводниковый прибор нельзя использоватьпри заданных температуре окружающей среды и мощности...

Номер патента: 153981

Опубликовано: 01.01.1963

МПК: G01R 31/24, H01J 9/42

Метки: 153981

...тиратроне.Предлагаемое устройство, например, для контроля лампы с четырьмя электродами состоит из делителя напряжения (а сопротивлениях 1 - 4), многообмоточных трансформаторов 5 - 8, логических ячеек 9 - 14 типа И с двумя входами у каждой, интегрирующих ячеек 15 - 20, тиратронов 21 - 26, электромагнитных реле 27 - 32.Контролируемая лампа подключается к клеммам 88 - 86. На выходе логических ячеек 9 - 14 напряжение не превышает нескольких вольт. При появлении замыкания между электродами лампы, подключснными, например, к клеммам 84 и 86, импульсы напряжения подаются через трансформаторы б и 8 на один из входов логических ячеек 9 - 14. На оба входа они подаются только у одной ячейки 18, причем оба импульса положительные (одноименные выводы...

Номер патента: 154071

Опубликовано: 01.01.1963

МПК: G01R 7/00

Метки: 154071

...то методическая ошибка воспроизведения угла 30 составляет 2,5", а угла 40 - 5. Эта погрешность может быть полностью устрацена прц применении церавномерной шкалы, причем последняя почти не отличается от линейной в диапазоне + 15 о. Косинусная группа обмоток, воспроизводящая единицм, выполнена в виде однои обмотки 1, ток в котороц не коммт гцруется; синусцая составляющая формируется с помощью ортогональной по отношению к обмотке 1 группы обмоток 2 обычцым образом. Регистр 3 фиксирует код синуса воспроизводимого угла. Управляемыет)1 ГГерам)1 реГистра БС 1 гили 4 коммутп)уют токи Б ОбмОтках 2 таким ОбГ)зом, )то сх хм 2)Г 51 на 1 хГ)111)ь,"0 И)51 С 11;2 Ока:ЫБГ)стс 51 и)Опори. Она.1 ьпой сиусу угла(Ф1)егуги)ующип БектОр по;я статор 2...
