G01R — Измерение электрических и магнитных величин

Номер патента: 196126

Опубликовано: 01.01.1967

Авторы: Старосотский, Шуликов

МПК: G01R 29/10

Метки: бесконтактной, проверки

...снаб:кснн 01 мик 1 эодвигатслс Л 1 сх25 циам повор 01 Я сосДинси с б.10 к 01 Явтоъ 1 ат 1 ческого программного управления, входящимв состав системы уираглсш 1 я 7.Колонка 2 служит основанием для закрепления контролируемого параболиеского ог 30 ражателя, например надувной антенны 12,опирающейся на дно чашеобразного кожуха 13. Для весовой разгрузки отр акателя в нижнюю часть кожуха вентилятором 14 по шлангу 15 непрерывно подается воздух,В соответствии с сигналами, вырабатываемыми блоком управления продольным перс. мещением системы управления, оптическая система б перемещается вдоль рельса, Одновременно блок автоматической программной фокусировки луча системы управления производит автоматическую фокусировку луча источника света...

Номер патента: 196167

Опубликовано: 01.01.1967

Авторы: Бекетов, Давыдов

МПК: G01R 17/14

Метки: измерений, комплексных, сопротивлений

...3 и 4 делают равными, а в качестве компенсацттонного плеча используют набор чисто активных сопротивлений 2, включаемых 15 переключателем 10 цъштирующих волновыесопротивления линии,Верхние концы сопротивлснит д и 2 подключены к высот опотецциальной точке А це непосредсгвснно, а через разделительные кон денсаторы 11 и 12 большой емкости, имеющиемалое сопротивление по высокой частоте н предотвращающие замыкание по постоянному току цепи детектора 1. К конденсаторам через дроссели 14 (для уменьшения шунти рующего влияния емкости прибора) подключен измерительный прибор 7. Наличие блокировочного конденсатора 1 большой емкости не обязательно. Детектор 13, имеющий малую емкость на землю, включен непосредственно ЗО в выходную диагональ...

Номер патента: 196168

Опубликовано: 01.01.1967

Автор: Балод

МПК: G01R 27/28

Метки: декрементазатухания, логарифмического

...- угол поворота ротора элемента наст.ройки.Частоту резонанса устанавливают при помощи ротора элемента настройки, а боковыечастоты - поворотом статора при фиксированном положении ротора (расстройкой частоты),При этом по всему диапазону вьусловиед,1=Абая,5Угде относительная расстройка частоты,У Ла - угол поворота статора элемента настройки,0 Й - коэффициент пропорциональности.Способ позволяет просто и быстро определить б непосредственно по шкале путем сложения показаний указателя расстройки, соответствующих боковым частотам на выбранном5 уровне резонансной кривой, причем для обеспечения точности нет необходимости повышатьточность генератора, так как шкала б градуирована независимо от шкалы частот.Проводилась экспериментальная...

Номер патента: 196353

Опубликовано: 01.01.1967

Авторы: Захаров, Утенков

МПК: G01B 7/00, G01R 17/10

Метки: датчик, перемещений

...сопротивтодвижного контактаСопротивление при подвижном контакте равизмерительного моста,изобретен Известны датчики перемещений, содержащие реохорды, включенные в мостовую измерительную схему.Предлагаемый датчик отличается от известных тем, что в выходную цепь его включено 5 переменное сопротивление, зависящее от квадрата перемещения подвижного контакта, механически соединенного с движками рабочих реохордов. Этот датчик позволяет получать линейную зависимость выходного тока при 10 лтобом значении сопротивления нагрузки моста; чувствительность датчика более высокая.Схема описываемого датчика поясняет изобретение.Датчик содержит рабочие реохорды 1, 2 и 15 постоянные сопротивления 8, 4, включенные в мостовую измерительную схему. При...

Номер патента: 196434

Опубликовано: 01.01.1967

Авторы: Блужас, Каунасский, Пукас, Янушксвичус, Яронис

МПК: G01N 33/86, G01R 17/06

Метки: тромбоэластограф

...10 и 11. При нарушении светового баланса разпостпое Напряжение усиливается электронПым услКгелем 12, создающим ток, который, протекая по рамке магнптоэлектрического механизма, поворачивает ось с цилиндром в рявповссное положение, т. е. восстанавливает световой баланс моста. В цспп рамки магниОэлектри 1 еского прибор 1 Вкл 10 чен самопишущий миллпамперметр - регистратор 13, регистрируюций па бумажной ленте величину тока, протекающего по обмотке рамки 8, Кюьета 3 помеще 1 и В термостдт д, в котором поддс ржпвдется постояппач температура (=37 С) посредством нагревателя 14, термосопротивлепия 16 и электронного устройства .1 б. Питание схемы осуцсствляегся от сети персмснного тока блоком пптапия 17.Принцип работы тромооэлдстографд зяклю....

Номер патента: 196447

Опубликовано: 01.01.1967

Авторы: Мелик, Савин, Тургиев

МПК: G01R 19/25, H03M 1/60

Метки: код, переменного, преобразования, цифровой

...5, б, 7, логических схем И 8, 9, 10,11, схем И,ЛИ 12, 13 и триггера реверса 14.Г 1 реобразуемое напряжение поступает на входусилителя-ограничителя 15, на выходе которого дифференцирующая цепочка 1 б преобразует прямоугольный сигнал в последовательность разнополярпых импульсов.Формирователь 17 реагирует только па положительные импульсы, т, е. отмечает началои конец периода преобразуемого напряжения,Импульсы с формирователя 17 через схему 18формирования стробирующего импульса управляют временным селектором и устанавливают триггер реверса 14 в положение прямого счета.Формирователь 19 реагирует только на отрицательные импульсы, т. е. отмечает середи 10 ну периода преобразуемого напряжения. Выходной импульс с формирователя 19 устанавливает...

Номер патента: 196996

Опубликовано: 01.01.1967

Автор: Довбыш

МПК: G01R 31/06, H02K 15/00

Метки: выводных, концов, маркировки, обмоток, правильности

...катушек, запитываемых сдвинутыми по фазе синусоидальными токами таким образом, чтобы образующееся в рабочей зоне вращающееся магнитное поле было круговым.Обмотки проверяемого статора подключены по входам двух усилителей, один из кото ЛБНИЯ ПРАВИЛЪНОС 1 Х КОНЦОВ ОБМОТОК В коллекторные цепи триодов ПП-З, ПП-б включены трансформаторы Три Тр, вторичные обмотки которых вместе с диодами Д 1, Д 2, резисторами Р 1, Я. и конденсаторами С 1, С, составляют фазочувствительный выпрямитель. На выход фазочувствительного выпрямителя включено поляризованное реле Р, контакты которого могут включить лампочки .Ч, или 7, свидетельствующие о правильности или неправильности маркировки выводных проводников статора (или какие- либо другие индикаторные или...

Номер патента: 196997

Опубликовано: 01.01.1967

Авторы: Амосенко, Гуральник

МПК: G01R 3/00

Метки: 196997

...подвижную часть гальвано- О метра помещают в магнитное поле и пропускают через нее переменный ток.Чертек поясняет данный способ в применении к рамочному осциллографическому гальванометру-вставке с трубчатым корпусом.5 Подвижную часть 1 гальванометра неподвижно закрепляют под требуемым натяжением на приспособлении 2. Корпус 3 гальванометра, который предварительно надет на подвижную часть 1, закрепляют на каретке 4, О перемещаемой микрометрической передачей социфрованными рукоятками 5 и 6 в двух взаимноперпендикулярных направлениях перпендикулярно продольной оси гальванометра.Луч света ог неподвижного источника 7, 5 отраженный зеркалом гальванометра 8, попадает па экран 9. Рукояткой микрометрической передачи (например рукояткой 5)...

Номер патента: 196998

Опубликовано: 01.01.1967

Авторы: Арданкин, Данилейко, Минстер

МПК: G01R 27/16, G01R 27/26

Метки: вносимого, сопротивления

...зависит лишь 10 от сопротивления потерь в датчике 4 и не зависит от изменений его индуктивпости, При увеличении потерь в датчике 4 уменьшается резонансное сопротивление контура и напряжение на нем. Пропорционально уменьшается 15 и напряжение обратной связи.При увеличении индуктивности датчика 4увеличивается резонансное сопротивление контура 3 и напряжение на нем и одновременно уменьшается частота колебаний. Возросшее 20 нпряжение на измерительном контуре 3 перераспределяется пропорционально изменившимся сопротиьлечиям со/и оК, где со 1 - сопротивление датчика; о 1.- сопротивле.ние индуктивности связи.25 Полное устранение влияний изменений индуктивности на величину напряжения положительной обрагной связи происходит следующим...

Номер патента: 196999

Опубликовано: 01.01.1967

Авторы: Киевское, Парикожка, Рой

МПК: G01R 17/10, G01R 31/02

Метки: кабеля, наружного, нокрова, пластмассового, связи, целостности

...участков);в) распределителя, например шагового искателя, производящего переключение сопротивлений в схеме моста и переключение в цепи питания индикаторных лампочек счетнойсхемы.Приемно-коммутирующие ячейки устанавливаются в необслуживаемых усилительныхпунктах (НУП) и служат для последовательного подключения оболочек кабелей приподаче сигнала из ОУП. Включены они посхеме самоходного регистра.Принцип работы устройства заключаетсяв следующем,При проверке состояния изоляции оболочки кабеля А последняя подключается к мостовой схеме, на которую подается постоянное стабилизированное напряжение, На оболочку кабеля Б при этом подается другое напряжение для питания приемно-коммутирующих ячеек. В данном случае кабель Б является...

Номер патента: 197001

Опубликовано: 01.01.1967

Авторы: Всесоюзный, Зорин, Эскин

МПК: G01R 35/00

Метки: автоматической, поверки, приборов, электроизмерительных

...при поверке на постоянном токе, устройство время-импульсного преобразователя, осуществляющее преобразование напряжения разностного сигна 25 30 35 40 45 50 55 60 65 ла в интервале времени, заполняемом импульсами образцовой частоты, количество которых в этом интервале пропорционально измеряемому разностному сигналу,Управляющий импульс с выхода устройства 2 регистрации совмещений поступает также на коммутатор б источника опорного сигнала 7 через цепь задержки 5. Через время задержки, определяемое необходимым временем для измерения погрешности, коммутатор б подключает к разностному устройству 9 опорный сигнал, соответствующий второй поверяемой отметке шкалы, При этом ключевая схема уже закрыта, и разностный сигнал не проходит на...

Номер патента: 197002

Опубликовано: 01.01.1967

Авторы: Всесоюзный, Прицкер, Эскин

МПК: G01R 35/00

Метки: измерительных, поверки, приборов

...электроннолучевой трубки. Трубка работает в однострочном режиме, т. е. ток в одной из отклоняющих катушек постоянен и выбран таким, чтобы развертывающий электронный лучпересекал при движении по экрану изображения как отметок шкалы, так и указателя,Вследствие этого на выходе электроннолучевой трубки в каждый период развертки возникают видеоимпульсы, соответствующие отметкам шкалы (видеоимпульсы отметок) и 55указателю (видеоимпульс указателя).Задачей селектора видеоимпульсов указателя является выделение видеоимпульса указателя в каждый период строчной развертки.Задача значительно упрощается, если на вход 60селектора будут поступать лишь видеоимпульс указателя и видеоимпульс, ближайший к указателю отметки шкалы. Это можетбыть достигнуто...

Номер патента: 197003

Опубликовано: 01.01.1967

Авторы: Всесоюзный, Зорин, Эскин

МПК: G01R 35/00

Метки: автоматической, измерительныхприборов, поверки

...будет таким погрешность б для кажх отметок шкалы прибора изменении входного сигнаяться суммой погрешности еряемой отметки и динами- и б, соответствующей опПредмет изобретения тг Составитель Н. Н. Чпжевскаи Редактор В, Ф, Чулкова Тскред Т. П, Курилко Корректоры: В. В. Крылова и Т. Д. ЧуиаеваЗаказ 239214 Тираж о, ПодпспосЦИИИ 11 И Комитета по делам изобретений п открытий при Совете Министров СССРМосква, Центр, пр. Серова, д. 4 Типографии, пр. Сапунова, 2 а:=2, то как следует из (1) динамическая погрешность просто равна разности определенных при поверке величин погрешностей при разных скоростях изменения входного сигнала, т, е, 6, =бт - ба.Таким образом, точно зная кратность п скоростей изменения входного сигнала и определив при...

Номер патента: 197004

Опубликовано: 01.01.1967

Авторы: Нднн, Сафронова, Шлыков

МПК: G01R 19/257

Метки: быстро, меняющегося

...енсирующего что, с целью ступени осумен ура ком тем елах Известные способы измерения быстро меняющегося напряжения путем следящего уравновешивания равномерными ступенями компенсирующего напряжения не позволяют получить высокую точность измерений.Предложено в пределах ступени осуществлять оценку приращения измеряемого напряжения, сравнивая его с рядом опорных уровней, отстоящих друг от друга на величину заданной дискретности, что повышает точность.На чертеже приведены графики, поясняющие предлагаемый способ.Существо предлагаемого способа заключается в следующем. Измерение быстроменяющегося напряжения У осуществляется путем следящего уравновешивания равномерными ступенями компенсирующего напряжения У, Величина ступени А выбирается...

Номер патента: 197005

Опубликовано: 01.01.1967

Авторы: Буртов, Рудницкий

МПК: G01R 19/22

Метки: измеритель, напряжений, нестабильности, переменного

...4 и б соединены между собой и включены на базу усилительного транзистора 9.Принцип действия измерителя нестабильности следующий. Изменение исследуемого напряжения переменного тока преобразуется с помощью преобразователя 1 в эквивалентное изменение постоянного тока Ипротекающего через измерительное сопротивление 7.Падение напряжения на этом резисторе где С, - падение напряжения на измерительном резисторе 7 при равном номинальной величине;КЛ/, - приращение напряжения, обуслов ленное приращениями тока Л 1которое подается на один из входов нуль-органа 2.На второй вход последнего подается опорное напряжение У,.0 Таким образом, нуль-орган регистрирует197005"Опечатк ует читать напечат колонка строка образуют накалы образуют наклоны...

Номер патента: 197007

Опубликовано: 01.01.1967

Авторы: Всесоюзный, Чернышев, Щегло

МПК: G01R 31/02, G01R 31/333

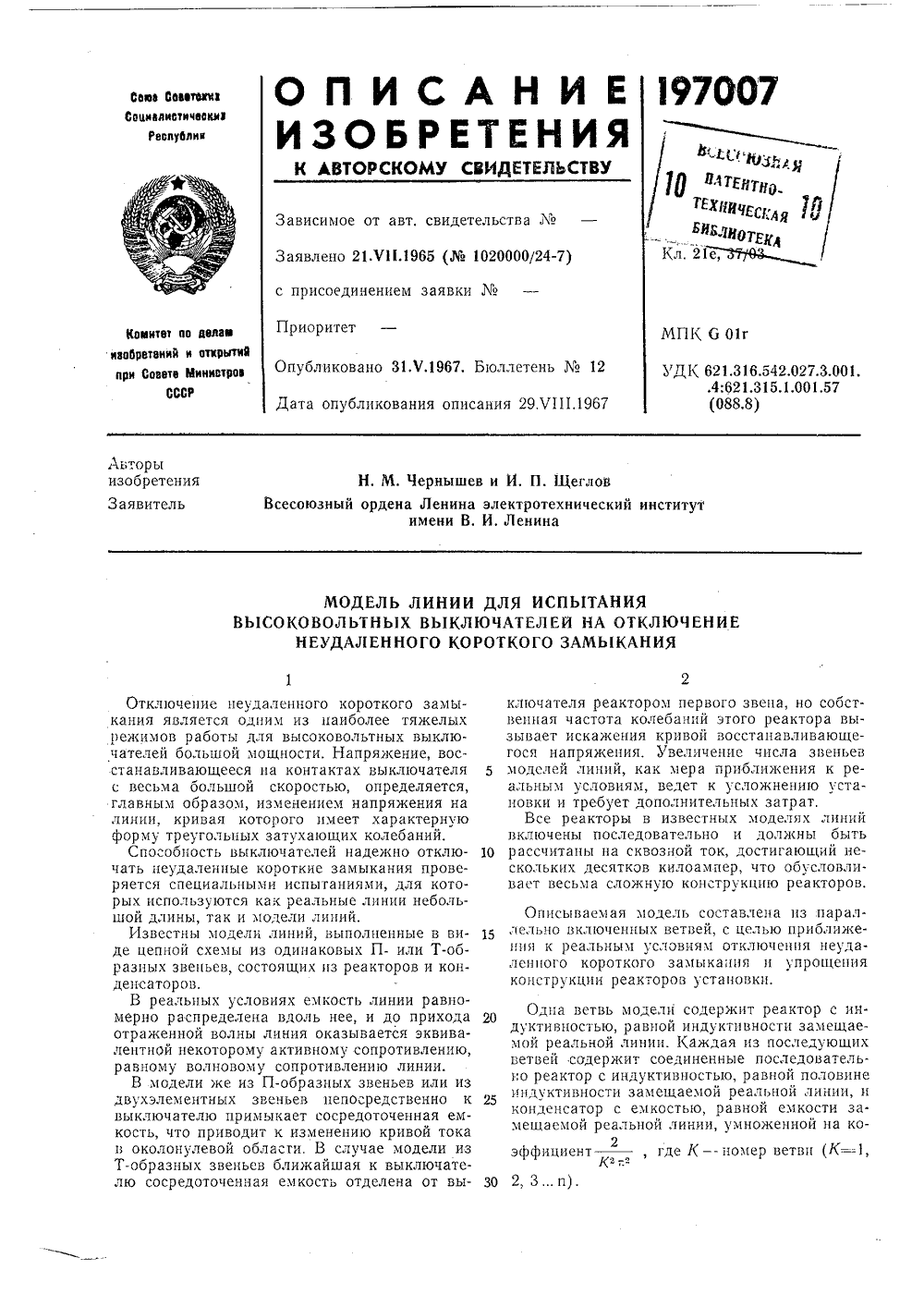

Метки: испытания, линии, модель

...неудалснцого короткого замыка;шя ц упрощения конструкции реакторов установки. Одна ветвь модели содержит реактор с ин. дуктивностью, равной индуктцвности замещаемой реальной линии. Каждая цз последующих ветвей содержит соединенные последователь. но реактор с индуктивностью, равной половине ицдуктивности замещаемой реальной линии, ц конденсатор с емкостью, равной емкости за. мещаемой реальной линии, умноженной на ко 2эффициент, где 1( -- номер ветви (К=-1,К 2 о2, Зп).197007 3На чертеже показана предлагаемая модель.Реакторы У, Еа, УзХ,и конденсаторы СС С, , Свкспочсны последовательно.Построение такой модели и выбор параметров входящих в нее элементов основаны наследующем,Входная проводимость короткозамкнутойлинии без потерь с...

Номер патента: 197017

Опубликовано: 01.01.1967

Авторы: Акад, Ленинградский

МПК: G01R 31/26

Метки: классификации, полуавтомат

...обратного тока, проходящего через испытуемый диод; сопротивление 15; стабилитрон 1 б; сопротивление 17, подключенное к сопротивлению 15; усилитель 18 для усиления напряжения на сопротивлении 17; реле 19, подключенное к выходу усилителя 18 для изменения величины обрат- О ного напряжения на испытуемом диоде; ключ20, подключающий измерительную цепь во время измерения.Полуавтомат работает следующим образом.Оператор вставляет испытуемый диод, предварительно нагретый до температуры 140 С, в гнездо, Г 1 рл включении генератора импульсы тока н напряжения поступают соответственно на дифференцирующие цепочки 2 и 4, а сигналы после дифференцирования - соответст венно на ограничители-усилители 5 и б. Уси19701 Предмет изобретения Составитель Р. Г....

Номер патента: 197258

Опубликовано: 01.01.1967

Авторы: Каабак, Рум, Траут, Штейн

МПК: G01R 17/06

Метки: анализа, прибор, физико-химического

...постояннойВерде с независимым изменением верхнего инижнего пределов измерения и повышениеточности, 25На чертеже представлен один нз вариантовоптической схемы дат:пка и принципиальнаясхема соединения узлов прибора.Прибор содержит датчик 1 и измерительноеустройство 2. Линейно поляризованный спект рально ограниченный пучок света от освесчтсля 3, состояшего нз источшка света 4, копденсатора 5, диафрагмы 6, светофильтров 7, объектива Ь и поляризатора 9, поступает на измерительную 1 О, эталонную 11 и компенсационную 12 магпитооптические ячейки.В измерительной и эталонной магнитооптических ячейках, имеющих кювету 13 и источник И постоянного по величине магнитного поля, происходит поворот плоскости поляр 1- зации в разные стороны.В случае...

Номер патента: 197280

Опубликовано: 01.01.1967

Авторы: Ефимов, Желого, Зусман, Коломенский, Лапис, Металлорежущих, Налетов, Решетилов, Тихомиров, Экспериментальный

МПК: G01R 25/00, G04F 10/00

Метки: 197280

...сигнала фазового датчика достигнет величины принятой дискретности, импульс его выйдет за пределы вто 10 рого импульса, и на выходе запрет при очередном заполнении появится импульс. Им.пульс проходит на выход устройства и одновременно через схему ИЛИ в делитель, гдесуммируется с импульсами импульсного дат.15 чика, Импульсы Р и Р;.смещаются наодин период частоты зпульсного датчикатак, что импульс фазового датчика вновь ока.жется между ними,В зависимости от скорости перемещения по20 задающей координате, на выходе устройствавырабатываются импульсы определенной частоты, Частота импльсного дт 1 тчпкт и максимальная скорость перемещения исполнительного органа выбираются такими, чтобы за од 25 но заполнение делителя испольптсльный орган не смог...

Номер патента: 197310

Опубликовано: 01.01.1967

Авторы: Евчатов, Институт, Кузаков, Михаэлис, Розин, Чичинин, Электрометрии, Якунин

МПК: G01R 23/16

Метки: анализа, сейсмических, сигналов, спектрального

...что на исходной магнитной пленке параллельно записаны и различных функций Ю(и = 12: 24 в чис сейсмотрасс в сейсмостанции); кроме того, на этой же пленке имеются раздельные записи ,нескольких трех-, четырехопорных косинусоид типа сов(со,1 в ср,) =1,2,3 полученных в вибрационной сейсмостанции,на магнитной линии задержки, которая имитирует идеальные геологические среды с одной отражающей границей с временем пробега волны Т, Особенностью операции (1) является то, что скорость а изменения частоты вибратора, входящая в выражение для фазы ср, может меняться во времени, следуя некоторой программе ао(Ц лишь приблизительно( с точностью 5 - 10), При этом программа не фиксируется; поэтому в функцию машины входит автоматическое определение...

Номер патента: 197699

Опубликовано: 01.01.1967

Авторы: Вса, Осьминин

МПК: G01R 23/14, H03K 21/14

Метки: девиации, изменяющейся, линейно, сигналов, частотойзаполнения, частоты

...как частота исследуемого сигнала изменяется во времени, то на выходе смесителя 1 наблюдается плавающая комбинационная сетка частот с 5 тем же частотным разносом ЛР, что и в генераторе сетки опорных частот, и скоростью движения по частоте, определяемой скоростью изменения частоты исследуемого сигнала,При прохождении соответствующей комби национной составляющей частот смесителя насредней частоте настройки узкополосного фильтра 3 на его выходе наблюдается радио- импульс, модулированный по амплитуде. После детектирования детектором 4 и усиления 15 видеоусилителем 5 на выходе схемы образуется последовательность импульсов с частотойследования К20где 1. - 1 - интервал времени преобразования (измерения); К= ; Ь 1 - девиация частоты.1 Рсигнала...

Номер патента: 197746

Опубликовано: 01.01.1967

Авторы: Арцинаускас, Мешкаускас

МПК: G01R 33/12

Метки: параметров, электрических

...чем с сердечником. Напряжение от вторичной обмотки трансформатора 15 тока подается на выпрямитель б, с которогопоступает на реле 7. Реле срабатывает и его контакт 7 закрывается, обмотка реле 12 получает питание и открывается его контакт 12.Реле 13 питания не получает и его контакт 13 20 остается в прежнем положении, т. е. напряжение с обмотки 3 трансформатора 2 не может быть подано на измерительную катушку. При помещении испытуемого образца, например пары полуколец, в измерительную катушку 8 25 ток, протекающий через обмотку 3, уменьшается, уменьшается и напряжение, подаваемое на обмотку реле 7, Когда расстояние между парой полуколец достаточно мало и напряжение, подаваемое на обмотку реле 7, достигает 30 величины отпускания, контакт 7...

Номер патента: 197747

Опубликовано: 01.01.1967

Авторы: Хренков, Чоловский

МПК: G01R 11/02, G01R 11/06, G01R 11/36 ...

Метки: вращающий, индукционных, счетчиков, электрической, элемент, энергии

...энергии, содержащие катушки напряжения и тока, расположенные на соответствующих сердечниках, и компенсатор погрешности намагничивания сердечника тока в виде одной или нескольких пластин из материала с высокой магнитной проницаемостью в области малых напряженностей магнитного поля, не позволяют регулировать степень компенсации.Для обеспечения такой возможности предлагается указанный компенсатор выполнять подвижным относительно пакета сердечника тока,На чертеже схематически показан предлагаемый элемент. Он состоит из сердечника тока 1, сердечника напряжения 2, перемычки 3, противополюса 4, катушки тока б, катушки напряжения б и компенсатора 7, который может перемещаться в вертикальном направле 2ство позволяет компенсирпределах разброс в...

Номер патента: 197749

Опубликовано: 01.01.1967

МПК: G01R 19/22

Метки: переменного, постоянное

...- учитывает однополупери 2одность выпрямлення. При прямой полярности приложенного напряжения прямые сопротивления диодно-резисторных элементов Д 1 - Й, и Д - Йз шунтируются обратными сопротивлениями диодно-резисторных элеменДз - Йз - Д 4 - Й 4 н Д; - Й; соответственно. Обратные сопротивления полупроводниковых диодов облададот примерно линейной зависимостью от приложенного напряжения. На каждом пз диодов Дз и Д 4 напряжение падает в два раза меньше, чем на диоде Дз (если характеристики диодов идентичны). Поэтому обратное сопротивление каждого из них в два раза меньше обратного сопротивления диода Ддь а обратное сопротивление всего диоднорезисторного элемента Дз - Йз - Д 4 - Й 4 равно,эак з 255,4 Тираж 535 ПодписноеЦНИИПИ Комитета по...

Номер патента: 197750

Опубликовано: 01.01.1967

МПК: G01R 19/155

Метки: 197750

...схемы - подключение фоточувствительных элементов, соответствующих допускам на эти напряжения, Контроль напряжения осуществляется аналогично.В режиме измерения входной коммутатор по командам с программного блока подключает одно из измеряемых напряжений С"к преобразователю напряжения в угол отклонения светового луча. Одновременно по командам программного блока через коммутатор фоточувствительные элементы подключаются к блоку съема информации, а автоматический переключатель поддиапазонов устанавливается на меньший поддиапазон.Измеряемое напряжение через автоматический переключатель поддиапазонов подается на преобразователь. При отсутствии напряжений световой луч находится в одном из крайних положений, освещая нулевой...

Номер патента: 197752

Опубликовано: 01.01.1967

МПК: G01R 25/02, H05H 1/00

Метки: 197752

...пзооретения м Фазометр дляжащий СВЧ-генев разрез которог 30 мы, ВолноводнэЙ Изобретение относится к устройствам для диагностики плазмы путем определения сдвига фазы электромагнитной волны, прошедшей через плазму.Известен фазометр для диагностики плазмы, содержащий СВЧ-генератор, волноводный тракт, в разрез которого помещен сосуд с плазмой, волноводный дискриминатор и интегратор, подсоединенный к осциллографу.При изменении плотности плазмы изменяется фаза проходящей волны. Интегрируя набег фазы, можно определить диэлектрическую постоянную среды и, следовательно, концентрацию заряженных частиц, т. е, плотность плазмы.Предложенный фазометр отличается от известного тем, что в волноводном тракте между генератором и сосудом для...

Номер патента: 197753

Опубликовано: 01.01.1967

Авторы: Глухова, Скрыпник, Смольников

МПК: G01R 23/18

Метки: мгновенной, частоты

...устройстве,например в триггере с разделенными входами или какой-нибудь другой полупроводниковой схеме ключевого типа, для получения на выходе его сигнала разностной частоты Л=/этЗаписав кривую изменения сигнала разно.стной частоты в функции времени Гэ =р(/) на шлейфовом осциллографе (см. фиг. 2,а), можно для каждого момента времени опреде О лить величину и знак отклонения измеряемойчастоты от эталонного уровня Л (фиг. 2, б), используя известное соотношение: где Лф - величина изменения угла сдвига фаз. Величина отрезка времени Л/ может быть сколь угодно малой, что повысит точность от 20 счета, а величину Лтр можно рассчитать по формулеТак как мгновенное значение выходного напряжения фазочувствительного устройства зависит линейно...

Номер патента: 197754

Опубликовано: 01.01.1967

Авторы: Вишневский, Каплан, Нашатырь, Янчус

МПК: G01R 31/327

Метки: включающую, выключателей, испытания, способность

...напряжение, / - переходное значение напряжения). Так как /С(1 = 0) = У, а l = - Сl значит О= - (У.+У,).Предельное напряжение на емкости С вызывает срабатывание разрядника Р, который рассчитан так, что напряжение У его не пробивает.Таким образом, пробой между контактами ИВ приводит одновременно к пробою разрядника Р, в результате чего через дуговой промежуток ИВ разряжается емкость С (импульсный разряд) и проходит ток короткого замыкания, имеющий такую же форму кривой, как и в реальной сети, ибо индуктивность источника пониженной э,д.с. снижена во столько же раз по сравнению с ее значением в реальной сети, во сколько раз снижена величина напряжения.Таким образом, устройство обеспечивает все три условия эквивалентных испытаний.В...

Номер патента: 198029

Опубликовано: 01.01.1967

Авторы: Кузнецов, Хнйч

МПК: G01N 33/36, G01R 33/12

Метки: 198029

...неферромагнитным танталовой бритвой, с обои креплением образцов к анизотропии ный образец и методачн ю улучшения он перед исянную труоего эластнчрины и обресого орудия. Известен способ измерения магнитной анизотропии волокон, по которому подготовленный образец подвергаюг измерению известными методами.Предлагаемый способ позволяет улучшить качество измерений. Это достигается тем, что пучок волокон перед испытанием протягивают через стеклянную трубку с последующим охватыванием его эластичными кольцами определенной ширины и обрезают неферромагнитным орудим.Осуществление способа поясняется чертежом,Пучок волокна 1, перехваченный ниткой 2, прогягивают через стеклянную трубку 3 и подвергают промывке и сушке. При этом волокна занимают...

Номер патента: 198409

Опубликовано: 01.01.1967

Авторы: Свиркина, Смирнов

МПК: G01R 31/3177

Метки: логических, схем

...на входы контролируемой схемы и анализе выходных сигналов. Однако эти способы имеют сложный процесс контроля схем совпадения с тремя входами.В предлагаемом способе упрощение процесса контроля схем совпадения с тремя входами достигается подачей на первый вход парных импульсов одинаковой длительности т 1 со сдвигом одного относительно другого на время 11)т., подачей на второй вход импульса, задержанного относительно первого на время 1 в(ть длительностью тв1, + т, - 1 подачей на третий вход одновременно с подачей сигнала на первый импульса т длительность которого больше 1 ь но меньше 1,+т,. Исправность схемы определяют, сравнивая длительность выходных импульсов с длительностью импульсов, подаваемых на первый вход схемы.На чертеже...
