Устройство для измерения эквивалентных динамических параметров пьезоэлектрических резонаторов

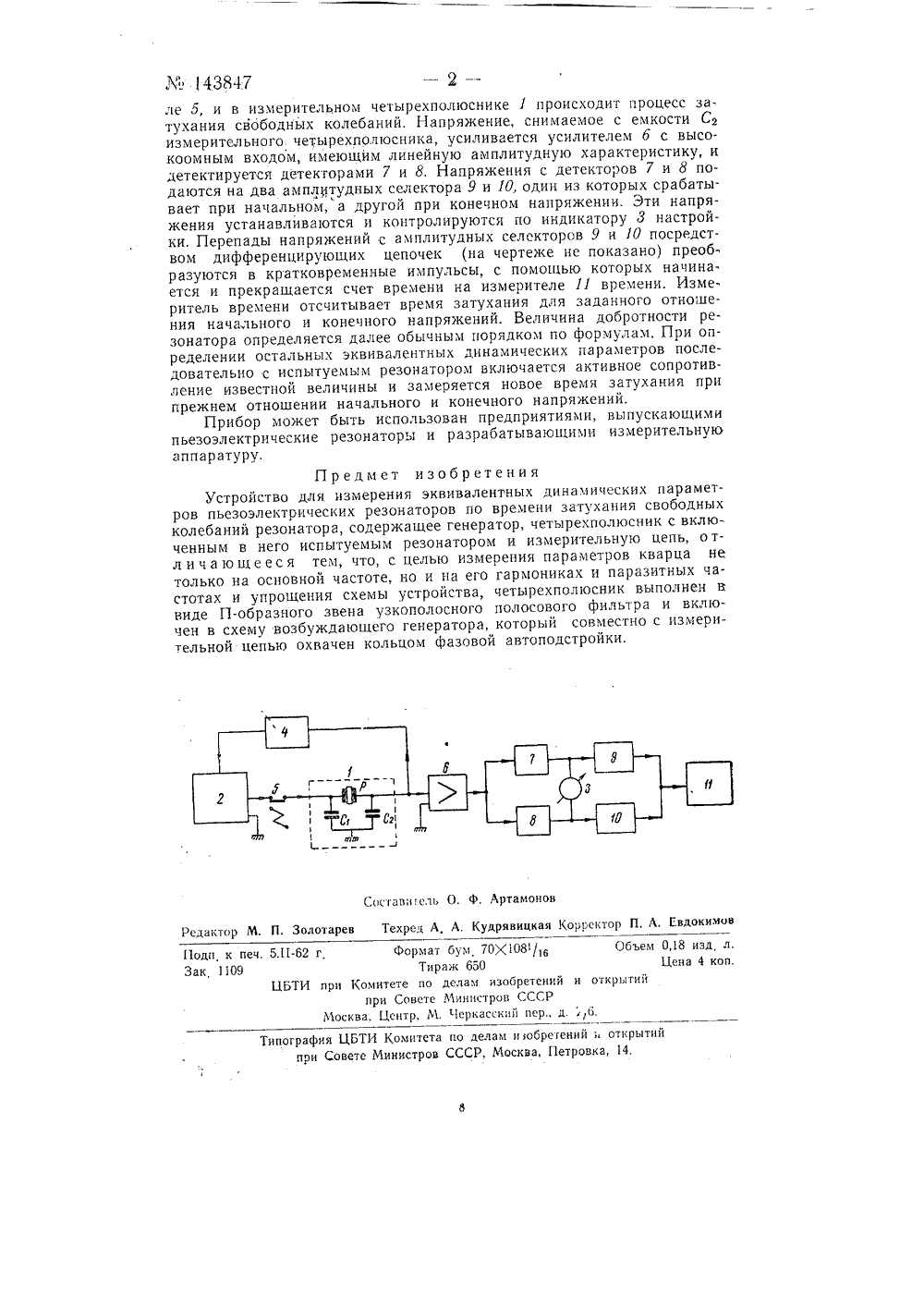

СССР ПИСАНИЕ ИЗОБРЕТЕН К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ дписная группа Л 89 П, М, Пятошин, Б. В. Александров и Л. В. Сухов УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ ЭКВИВАЛЕНТНЫХ ДИНАМИЧЕСКИХ ПАРАМЕТРОВ ПЬЕЗОЭЛЕКТРИЧЕСКИХ РЕЗОНАТОРОВЗаявлено 7 апреля 196 г. запо делам изобретений и открытий725566/40 ри Совете Министров СС мит етений1 за 1962 г Опублико но в Бюлл не из Известны устройства для измерения эквива динамических параметров пьезоэлектрических резонаторов и ни затухания свободных колебаний резонатора, содержащие р, четырехполюсник с включенным в него испытуемым резо и измерительную цепь.Предлагаемое устройство имеет более прокащую внешний прецизионный генератор, и поз ерметры кварцл не только на основной частоте, н гармониках и паразитных частотах.В отличие от известных устройств в данном устройстве четырехполюсник выполнен в виде П-образного звена узкополосного полосового фильтра и включен в схему возбукдающего генератора, который совместно с измерительной цепью охвачен кольцом фазовой автоподстройки.Работу ус 1 ройства можно пояснить на его бл;.;-схеме, пр ленной на чертеже.Испытуемый резонатор Р устанавливается в измерительный четырехполюсник 1, представляющий собой П-образное звено полосового фильтра с предельно узкой полосой пропускания, обусловленной пьезоэлектрическим резонатором, и состоящее из конденсаторов С, и Сз в параллельных плечах и резонатора Р в последовательном плече. На вход измерительного четырехполюсника 1 подается сигнал от генератора 2 возбуждения с частотой, близкой к частоте последовательного резонанса резонатора. Точная настройка на эту частоту соответствует максимальному коэффициенту передачи измерительного четырехполюсника 1 и отличается по наибольшему показанию на индикаторе 3 настройки в цепи детектора. Для автоматического поддержания резонацса испытуемого резонатора введена обратная связь 4, снимаемая с измерительного четырехполюсника 1, ооеспечива 1 ощая фазовую автоподстройку частоты генератора 2 возбуждения. При измерении основного параметра - добротности резонатора, цепь генератора возбуждения отключается при помощи релентных о време генерато натором стую схемуволяет изхоинаего не содерять параедстав.4 14384.7- 2 ле 5, и в измерительном четырехполюснике 1 происходит процесс затухания свободных колебаний. Напряжение, снимаемое с емкости С измерительного четырехполюсника, усиливается усилителем б с высокоомным входом, имеющим линейную амплитудную характеристику, и детектируется детекторами 7 и 8, Напряжения с детекторов 7 и 8 подаются на два амплитудных селектора 9 и 10, один из которых срабатывает при начальном, а другой при конечном напряжении. Эти напряжения устанавливаются и контролируются по индикатору 3 настройки. Перепады напряжений с амплитудных селекторов 9 и 10 посредством дифференцирующих цепочек (на чертеже не показано) преоб. разуются в кратковременные импульсы, с помощью которых начинается и прекращается счет времени на измерителе 11 времени. Измеритель времени отсчитывает время затухания для заданного отношения начального и конечного напряжений. Величина добротности резонатора определяется далее обычным порядком по формулам, При определении остальных эквивалентных динамических параметров последовательно с испытуемым резонатором включается активное сопротивление известной величины и замеряется новое время затухания при прежнем отношении начального и конечного напряжений.Прибор может быть использован предприятиями, выпускающими пьезоэлектрические резонаторы и разрабатывающими измерительную аппаратуру. апПоди, к печ, 5.11.62 гЗак, 1109 Формат бум 70)(08 /вТираж 650ЦБТИ при Комитете по делам изобретенийпри Совете Министров СССРМосква, Центр, М. Черкасский пер., д. Объем О,8 изд, л.Цена 4 копи открытий Типография ЦБТИ Комитета но делам иобрегений; открытий при Совете Министров СССР, Москва, Г 1 етровка, 14.Предмет изобретенияУстройство для измерения эквивалентных динамических параметров пьезоэлектрических резонаторов по времени затухания свободных колебаний резонатора, содержащее генератор, четырехполюсник с включенным в него испытуемым резонатором и измерительную цепь, отличающееся тем, что, с целью измерения параметров кварца не только на основной частоте, но и на его гармониках и паразитных частотах и упрощения схемы устройства, четырехполюсник выполнен в виде П-образного звена узкополосного полосового фильтра и включен в схему возбуждающего генератора, который совместно с измерительной цепью охвачен кольцом фазовой автоподстройки.
