G01R — Измерение электрических и магнитных величин

Номер патента: 278868

Опубликовано: 01.01.1970

Авторы: Гапченко, Губарь, Киевский, Серпилин, Туз, Циделко

МПК: G01R 13/02

Метки: вольтметр, переменного, цифровой

...напряжение проходит через последовательно включенные усилитель 2, детектор 4, преобразователь напряжения в частоту и в виде последовательности импульсов поступает на суммирующий вход реверсивного счетчика.Во второй такт первого цикла измерения измеряемое напряжение проходит через последовательно включенные усилитель 3, детектор 5, переключатель, находящийся в положении б, преобразователь напряжения в частоту и в виде последовательности импульсов поступает на суммирующий вход реверсивного счетчика,В третий такт первого цикла измеряемое напряжение проходит через последовательно включенные усилитель 2, делитель, усилитель д, детектор 5, преобразователь напряжения в частоту и в виде последовательности импульсов через переключатель,...

Номер патента: 278869

Опубликовано: 01.01.1970

Авторы: Бинкаускас, Килна, Математики

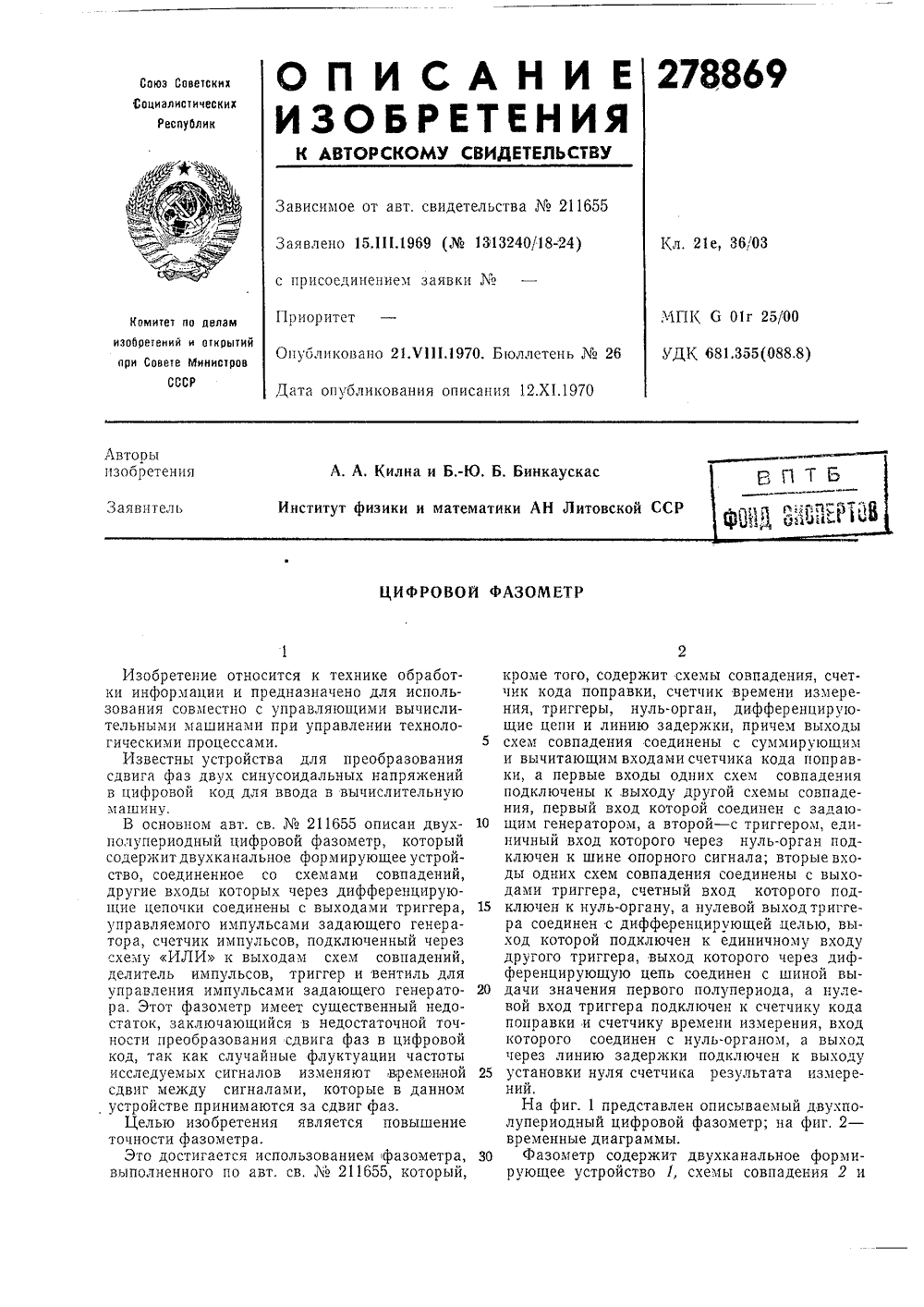

МПК: G01R 25/08

Метки: фазометр, цифровой

...поступающих на вход схемы совпадения 2, и импульсы с длительностью, равной временному сдвигу между началами отрицательных полуволн, поступающих на вход схемы совпадения 8.Задающий генератор 9 генерирует счетные импульсы с высокой частотой следования, поступающие на вход триггера б. Прямоугольные импульсы напряжения, снимаемые с вы ходов триггера б, дифференцируются дифференнирующими цепями 4 и б, и на входы схем совпадений 2 и 8 поступают последовательности остроконечных импульсов, сдвинутых относительно друг друга на полпериода, с частотой следования, равной половине частоты задающего генератора, Импульсы, прошедшие через схемы совпадений 2 и 8, объединяются схемой ИЛИ 7 и поступают на счетчик 8.Импульсы нуль-органа 12 подаются на...

Номер патента: 278870

Опубликовано: 01.01.1970

Автор: Чмых

МПК: G01R 25/04

Метки: автокомгшисациониый, фазометр, цифровымотсчетом

...фиг. 2 - характеристика фазовоготора,Фазометр содержит генератор 1 импраспределитель 2 импульсов, ключиК К, Кль Клв Кл, триггерТ Т, дискретные фазовращателн3360фв 90, фв 45 фв, фазовый детектор 3, индикатор 4,В момент начала измерения импульсов Пуск переворачивается управляющий триггер Т, открывается ключ Кл, и импульсы с генератора 1 начинают поступать на распределитель импульсов. После поступления первого импульса с генератора 1 (первого такта) на выходе распределителя появляется импульс, который записывает в триггере Тединицу. При этом ключ Кл, размыкается и подключается фазовращатель фв 180. В исходном состоянии ключи Кл, - Клзакорочены, и360цепь фазовращателей фв 180 фв не созда 2 Дет фазового сдвига.На втором такте триггер Т....

Номер патента: 278871

Опубликовано: 01.01.1970

Авторы: Дремлюга, Евдокимов, Институт, Скрипник, Яновска

МПК: G01R 25/04

Метки: круговых, нелинейности, фазовой, фазовращателей, характеристики

...иа формирователь коротких импуль сов 12. Импульсы с формирователей 9 и 12поступаот на раздельные входы симметричного триггера 1, к выходу которого подключен фильтр частот 14.Прц одном положении переключателя 5 ца Вход 1 мпожптеля 1 стот 1 7 цост 1 цас 1 Выходное напрякение исследуемого фазовращателя 1. В другом положении переключателя поступает выходное напряжение вспомогательного фазовращатсля . В результате длительность выходных импульсов триггера в один полуперпод коммутации пропорциональна фазовому сдвигу, вносимому фазовращатслем 1, а в другой полупериод - фазовому сдвигу, вносимому фазовращателем . Прц неравенстве вносимых фазовых сдвигов длительность выходных импульсов триггера 13 изменяется с низкой частотой коммуации. В...

Номер патента: 278872

Опубликовано: 01.01.1970

Авторы: Зенкович, Типашов

МПК: G01R 29/02

Метки: измерений, паразитной, частотной(фазовой

...45 Типография, пр. Сапунова,кает напряжение сложной формы, содержа. щее ряд составляющих с частотами л 1 Это напряжение через аттешоатор, служащий для регулирования его амплитуды, подается на модулятор ЧМ-генератора.При воздействии напряжений У, и У, на смесителе, в нем добавляется возникающая вследствие АМ паразитная девиация частоты (фазы); если амплитудная модуляция передается через смеситель без искажений, то получается выходной сигнал разностной частоты УзВ измерителе девиации частоты осуществляется подавление амплитудной модуляции, при этом вносится паразитпая модуляция. На выходе измерителя девиации частоты выделяется напряжение Уа, пропорциональное частотной модуляции результирующего сигнала,Селективный индикатор настраивается па...

Номер патента: 278873

Опубликовано: 01.01.1970

Авторы: Бунин, Долюк, Локтионов, Чайка

МПК: G01R 31/06

Метки: обмотке, распределения

...одиниз шкивов 19 и 20, обхваченных нитью 21, с которой жестко связан подвижный контакт 12, скользящий по проводящей шинке 11. Одновременно реле 2 своими контактами 3, 8 и 9 5 переключает испытуемую обмотку из схемыизмерения в схему следящей системы, в которой она является датчиком обратной связи, Контактами 7 вторичная обмотка 10 раскорачивается, что необходимо для разгрузки ис точника питания обмотки 4, исключения неравномерного распределения напряжения по ней и обеспечения точности отработки задания. Действие испытуемой обмо 25 ка обратной связи следящей сна равномерном распределен нусоидального напряжения частоты, Поэтому снимаемое ки обмотки напряжение отно ЗО нию, приложенному ко всей о278873 Предмет изобретения Составитель Л....

Номер патента: 279077

Опубликовано: 01.01.1970

МПК: G01R 31/00, H01T 19/00

Метки: 279077

...алектрода вэтом случае может использоваться либо сам;контролируемыйобъект, либо последний механически соединяется с подвижным электродом.При этом измеряется ток коронного разряда, по изменениямвеличины которого можно установитьмасштаб изменений преобразуемойнеэлектрической величины.Так для преобразователя,построенного по схеме - один проводпротив плоскости,ток короны /пос- .09077ния исследуемого объекта.Предлагаемый способ позволяетрешать весьма широкий круг задач:контроль движения, качество т,, состав газа и др.При этом, в отличии от известных способов, выходной сигнал можетбыть без преобразования измеренобычным высокоомным вольтметром1 о или еаписан самописцем.. СоставительЯЛ СТИНОЬЯ Редактор П.ГОрОК 058 Техреп Л Патаоава Корректор И...

Номер патента: 279198

Опубликовано: 01.01.1970

Авторы: Кондалев, Хачатуров

МПК: G01R 25/08, H03M 1/64

Метки: аналоговой, величины, код, преобразования

...второго значения. Последовательные замеры двух значений сдвига фаз и их усреднение дают значение ,фазового сдвига со окомпенсированной ошибкой, вносимой не- линейностью фазового датчика.Этот способ имеет следующие недостатки.1) Понижается быстродействие преобразователя за счет последовательного выполнения операции преобразования двух значений и за счет дополнительного времени на коммутацию цепей, смещающих характеристику фазового датчика,2. Усложняется устройство управления преобразователя.Целью изобретения является устранение/Пмстьи.сдвигов (фиг, 2, а5 2 и 3 соответствизмерить и устраимпульса из блокмени /, подаетсяопределителя 4 пеО и триггеры управ начения вых лей имо вого вре- ние) на входах фазовращатенно, которые необходнить....

Номер патента: 279202

Опубликовано: 01.01.1970

Авторы: Кудр, Рум

МПК: G01R 23/06, H03M 1/60

Метки: автоматической, амплитуды, выходного, коррекции, магнитометрического, преобразователя, сигнала, частотного

...работы преобразователя компенсирующее напряжение имеет ступенчатую форму, 5 Максимальная амплитуда компенсирующегонапряжения (тока) 1/, зависит от уровня помех и от величины разъюстировки магнитной системы преобразователя.Компенсирующее напряжение (ток) создает о в объеме чувствительного элемента 5 изменяю279202 4 поступает суммарноеравное; значение тока 1,х х е егсвых: Но +Кг 1 пиайе 15 20 ираж 430 аказ 3231/3 одписиое ипография, пр, Сапупо 3Щееся магнитное поле. Тогда с выхода чувствительного элемента на частотомер поступает э.д.с, прецессии с частотой, равной: гдел Н, - начальное магнитное поле в объеме чувствительного элемента, например магнитное пойнте Земля; Х, - постоянная патентной системы:.преобразователя; 1 пил (1) - ток,...

Номер патента: 279445

Опубликовано: 01.01.1970

Авторы: Бенцман, Гатальский

МПК: E02B 15/00, G01R 5/00

Метки: дрен, закупорки, обнаружения, прибор

...места поврежя или закупорки дрены за счет постепенизменения величины звукового сигнала,является причиной ошибок при поискеа закупорки,Свободными концами провод подсоединю к клеммам генератора переменного аземляющего штыря прп этом не треет- ока уетНад дреной на всем протяжении промь ного шланга с проводом прослушивается чание с максимумом сигнала над осью т сы, которая определяется с точностью+ 0,1 лс, Над участком трассы, где про закорочены (участок, примыкающпй к пр вочной головке), звук резко усиливается тукая на расстоянии примерно 0,5 си за пр Зо вочной головкой. За счет несвятого отрезвоч- зву- расщения точности и ч ибора в предлагаев ыполнен с проводиучасток длины ко ду генератора, а п единен с корпусом С целью повь ности...

Номер патента: 279754

Опубликовано: 01.01.1970

Автор: Бондарь

МПК: G01R 31/08, H02H 7/26

Метки: проводовкабеля, связи, состояния

...контроля состояния проводов кабеля связи, содержащие питающий трансформатор, выпрямители, реагирующий орган, выходное реле сигнализации,разделительные конденсаторы и компенсирующийй др о с сел ь.Для повышения чувствительности в предлагаемом устройстве в рабочий контур реагирующего органа последовательно включенывьопрямительный мост, контролируемые цепии разделительные конденсаторы на понизительных подстанциях, а тормозной контур реагирующего органа подключен через выпрямитель к,питающему трансформатору,На чертеже показана принципиальная схема универсального комплекта контроля состояния проводов кабеля связи отключающего импульса (комплект обведен пунктирнойлинией). компя дляжил приемух пиющего о вы, ре- моста На чертеже показано...

Номер патента: 279792

Опубликовано: 01.01.1970

Авторы: Здание, Каунасский, Пашкевичюс

МПК: G01R 35/04

Метки: проверки, электросчетчиков

...корпусом электросчетчика так, что его конец выступает прп закрытом счетчике для подклочения к источнику высокого напряжения. 3,5 Диск 4 электросчетчика нмсст металлически контакт сГ) специаыт) зажимом нро верки ) на переднем щитке электросчетчика.От зажима 5 по соединительному проводутоки искровых разрядов поступают в регист- О рирующее устройство 6, пде их безповторныхпреобразователей и уснлтеле регистрируют соответствуощпм регистратором. Второй, заземленыый, полюс регистрирующегося устройства замыкает электрическую цепь высоко вольтных искровых разрядов. По числу этихразрядов и по интервалам времени между ними нрн сравнении с импульсами от ооразцового счетчика или от калибратора времени определяот погрешность проверяемого счетчика...

Номер патента: 279793

Опубликовано: 01.01.1970

МПК: G01R 27/18, H02H 3/16

Метки: замыканияна, землю, сигнализации

...трансформаторов-датчиков 14, 20 15 и 1 б, включенных в.чинию сети постоянного тока, вторичные обмотои которых через выпрямительные мостиковые схемы 17, 18 и 19 и сопротивления 20, 21 и 22 присоединены к управляющим электродам и катодам тирис торов 23, 24 и 25. Катоды тиристоров черезобмотки указательных реле 2 б, 27 и 28 присоединены к отрицательному полюсу дополнительного источника 12 и 13 постоянного тока.При замыкании на землю на какой-либо отЗ 0 ходящей линии базы транзисторов 9, 10 и 11279793 оставитель С. Слуцки Техред 3. Н. Таранен Ивано сдактор Т ректор Л, А. Царькова Лаказ 4978 Тираж 480 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква, Ж.35, Раушская наб д, 4/5 ипография, пр, Сапунова...

Номер патента: 279794

Опубликовано: 01.01.1970

МПК: G01R 27/00, G01R 31/02

Метки: зануляющих, испытания, устройств

...напряжение к общей сети в любой 15точке независимо от ра(сположения измеряемого объекта, и измеренное сопротивлениепринимают с запасом за сопротивление нулевых проводников совместно с обмотками питающих трансформаторов, которое оценивают 20по допустимому значению, составляющемучасть, допустимого сопротивления петли фаза в ну,тевого пров а - нуль может 252,+г,+2 опротивлен полноенуль; е петли аза -Сопротивление петли фабыть представлено выражени 7, - сопротивление ну, ода.петли:Уф - сопротивление фазного провода петли;Л, - сопротивление питающего трансформатора,Предположим, что величина Уф является запасом измерения ЛЛ, т. е. ЛУ = Уф. При этом измеряемая величина Уи будст равнаи- о + т +(21Выражение 12) является математическим...

Номер патента: 279795

Опубликовано: 01.01.1970

Автор: Порошина

МПК: G01R 19/00, G01R 5/30

Метки: записи, исследуемойвеличины, компенсационный, прибор, фотогальванометрический

...3 выходной цепи фотогальванометрического компенсационного прибора 6 на зажимы 7, предназначенные в промышленных образцах для присоединения внешних приборов.Погрешность измерения и записи комплекта фотогальванометрического компенсационного прибора с устройством компенсации погрешности и электронным самопишущим потенциометром будет близка к погрешности записи потенцнометра, Например, для электронных потенцнометров ЭППи погрешность записи 0,3%.Компенсация погрешности фотогальванометрического компенсационного прибора н электронного потенцио метр а производится перед измерением и записью измеряемой величины. После необходимого времени прогрева устанавливается нулевое положение прибора 6, С помощью источника 3 регулируемого напряжения...

Номер патента: 279796

Опубликовано: 01.01.1970

Авторы: Малаховский, Рэу, Шурин

МПК: G01R 19/28

Метки: проводе

...обеспечивая их экранировку.На чертеже приведена принципиальная электрическая схема описываемого устройства.На,магнитопроводе 1 датчика размещены основдые рабочие обмотки 2 а и 2 б и компенсационные За,и Зб. В такой, конструкции датчика лля э.д.с., на,водимых от тока контролируемого провода 4 обмотки За и Зб оказываются включенными встречно,и тге влияют на работу датчика, 5 Ток провода 5, расположенного в стороне отдатчика, наводнит в замкнутых друг на друга ,обмотках За и Збэ, д. с., совпадающие по направлению. В результате по этим обмоткам протекает ток, который размагничивает сер О дечник от потоков, создающих напряжение помех. Для улучшения этого размагничизающего действия последовательно с компеттсационнызти обмотками может быть...

Номер патента: 279798

Опубликовано: 01.01.1970

Авторы: Багалей, Михлин, Харьковский

МПК: G01R 31/12

Метки: испытания, прочностиизоляции, электрической

...результате имеет место значительное число отказов элементов изоляции в период приработки,Предлагаемый способ испытания электрической прочности изоляции повышенным напряжением постоянного тока учитывает абсорбционные свойства диэлектрика за счет того, что напряжение и длительность испытания определяют по уровню поляризации, эквивалентному уровню поляризации того же элемента при длительной эксплуатации в номинальном режиме.С этой целью после полного заряда изоляции однотипных изделий в номинальном ре жиме кратковременно разряжают ее черезнизкоомное сопротивление, измеряют восстановившееся напряжение, а режим испытания (напряжение и длительность) выдирают так, чтобы, восстановившееся напряжение после 10 испытания и кратковременного...

Номер патента: 279994

Опубликовано: 01.01.1970

Авторы: Грищенкс, Литвинов, Лукомский, Самойленко, Сатыр, Четверухин

МПК: G01R 27/22

Метки: влажности, газов, дистанционного, относительной

...содержит подогревной хлористо-литиевый датчик 1 абсолютной влажности и датчик 2 температуры, соединенные последовательно; источники 3 и 4 тока, подключенные каждый к своему датчику; измеритель 5 выходного напряжения, подключенный к противоположным козинцам датчиков; соединительными проводами б - 10 источники тока и измеритель, расположенные на диспетчерском пульте 11, соединены с датчиками. Последние расположены на месте 12 установки датчиков. От источников 3 и 4 токами 1, и 1 питаются оба датчика. Источники тока включены встречно, поэтому выходное напряжение равно разности напряжений на обоих датчиках.5 Измеритель э" выходного напряжения имеетвходное сопротивление, во много раз превышающее величины сопротивлений датчиков.Прн...

Номер патента: 280052

Опубликовано: 01.01.1970

Авторы: Всесоюзный, Семенов, Тоншев

МПК: G01N 29/00, G01R 27/00

Метки: влаги, содержания

...модулируются по амплитуде прямоугольными импульсами модулятора 2 и через развязываю 15 ц.,ий аттенюатор 3, поступают в волновод 4.Проба а продукта отделяется от остальнойчасти волновода диэлектрической пластиной 6с малыми потерями,Таким образом, около короткозамыкающей2 О стенки волновода образуется ячейка, в которую заливают пробы продукта через отверстия в волноводе, Ток зонда 7 выпрямляетсядетектором 8, усиливается резонансным усилителем 9 и регистрируется микроампермет 25 ром /О, отградуированным в процентах содержания влаги. Зонд должен быть установленпа расстоянии от поверхности продукта, кратном половине длины волны в свободной частиволновода, которая определяется частотойЗО генератора и размерами волновода,Всесоюзный...

Номер патента: 280445

Опубликовано: 01.01.1970

Авторы: Афанасьев, Гринбаум, Тодес

МПК: B01J 8/24, G01R 19/04

Метки: =библиотькд, ппентйо-техй

...1,выполненного в виде стержня, По длине стержня распредслена обмотка 2 с отводом от его середины. С сердечником 1 жестко связана узкая катушка 3. Концы обмотки 2 подключены к дифференциальному трансфооматору 4, первичная оомотка которого, в свою очередь, запитана переменным током звуковой частоты со, вырабатываемым генератором 5. Диаметр катушки 3 болшпе диаметра сердечника, а ее ось совпадает с осью последнего. Катушка 3 запитапа переменным током низкой частоты О, вырабатываемым генератором б, и расположена симметрично относительно концов сердечника 1 и обмотки 2, Полезный сигнал с катушки 3 снимается с диагонали, образованнои средней точкой обмотки 2 и средней точкой вторичной обмотки трансформатора 4, и поступает на вход...

Номер патента: 280561

Опубликовано: 01.01.1970

Авторы: Баронин, Куштуев

МПК: G01R 23/02, H04M 11/00

Метки: основного, речевых, риалов, тона, частоты

...измеритель основной частоты сле дующим образом.Речевой сигнал компрессируется компрессором 1 и расфильтровывается полосовыми фильтрами 2, 3, 4. Фильтром 2 выделяются высшие гармоники основной частоты, огибаю щая которых определяется детектором 6. Спектр этой огибающей и спектр низших гармоник основного тона покрываются полосовыми фильтрами 3. Сигнал с выхода полосового фильтра 3 поступает на амплитудный детектор 20 б,и формирователь импульсов 7. Детектор бизмеряет амплитуду сигнала, а формирователь импульсов 7 генерирует импульсы в моменты перехода через ноль этого сигнала с положитсльной производной. Аналогичные операции 25 производятся и в других каналах.Управляемые линии задержки 8 обеспечивают задержку М импульсных...

Номер патента: 280580

Опубликовано: 01.01.1970

Авторы: Амелин, Библиотека

МПК: G01R 25/02

Метки: свч-фазометр

...приведена схема устройства, СВЧ-фазометр содержит фазовращательсумматор 1 с малым радиусом г изгиба волновода, измеряемое устройство 2, фазовращатель-сумматор д с большим радиусом 1 т изгиба волновода, опорный четырехполюсник 4, предназначенный для компенсации изменения тракта, связанного с включением измеряемого устройства. Зонды 5 введены в прорези волноводов сумматоров 1 и 3. С вращающимися сочленениями б зонды 5 соединены при.помощи отрезков 7 и 8 коаксиальных линий.Устройство работает следующим образом.Поданный на вход сигнал через вращающееся сочленение б поступает на зонд 5, откуда распространяется в противоположных направлениях по фазовращателю 1. С выходовфазовращателя 1 сигналы поступают черезизмеряемое устройство 2 и...

Номер патента: 280581

Опубликовано: 01.01.1970

Авторы: Вольпин, Ленинградский

МПК: G01R 31/00

Метки: fvlba, библиотена, всесоюзная, сеязйае

...11 - 13 импульсов,которые аналогичны распределителям 2 - 4,Распределители 11 - 18 импульсов нагруженыпа вспомогательный индикатор 14, служащий0 для дублирования показаний индикатора 6.Вход первого распределителя 2 соединен сгыходом генератора 1 тактовых импульсов через блок 10 формирования тактовых и корректирующих импульсов, второй вход которого5 подключен к выходу распределителя 5 импульсов. На входе первого кольцевого шаговогораспределителя 11 второй группы включенждущий генератор 15 тактовых импульсов.Вторая группа распределителей 11 - 1 спаб 0 жена блоком 16 коррекции, служащим для280581 Предмет изобретения Составитель Н. ДавыдовТекред Л. Я. Левина Корректор Л, В. Юшин Редактор Тимофеева Тв,рая 480 Подписное оиитета по делам...

Номер патента: 280583

Опубликовано: 01.01.1970

Авторы: Панкратов, Шаров

МПК: G01R 21/04

Метки: свч-мощности

...имеющим те же размеиаметр капилляра 1 мм,Описанное устройство может быть использ ано и для измерения СВЧ-мощности в тра ах,с присоединением заявки ЛЬ -Изобретение относится к устройствам для измерения СВЧ-мощностн. В настоящее время для изучения биологического воздействия СВЧпполя на оргянизм челОВОкя широжо используются измерители плотности потока мощности, а также дозиметры электромагнитных колсоаннй СВЧ.Измерители плотности потока мощности обычно состоят из СВЧ-антенны н измерителя мощности электромагнитныхколебаний в СВь 1-тракте.Известны волноводны мощности СВЧ, в которых в ка а температуры используются по соединенные термопары.Предложенное устройство для измерения СВЧ-мощности, содержащие диэлектрическую колбу, на поверхность...

Номер патента: 280640

Опубликовано: 01.01.1970

Авторы: Андреев, Разин, Рошкован, Самосудов, Фроймович, Шабаев

МПК: G01R 5/02

Метки: высокочастотный, гальванометр, осциллографический

...гальванометр отличается тем, что внутренняя полость трубки от уров ня рамки до неподвижного основания заполнена демпфирующей жидкостью и снабжена соосно расположенным в ней стержнем, укрепленным в основании с возможностью осевого перемещения. 20Это позволяет регулировать степень успокоения подвижной части без изменения вязкости жидкости путем изменения длины и диаметра специального стержня вводимого соосно внутрь упругого элемента, имеющего труб чатое поперечное сечение; поименить для успокоения жидкость с меньшей вязкостью по сравнению с используемыми в настоящее время, что позволяет исключить амплитудно- частотную погрешность воспроизведения ре- ЗО алов, возникающую от аноуспокаивающих жидкостей тью; расширить...

Номер патента: 280641

Опубликовано: 01.01.1970

Автор: Трофимов

МПК: G01R 23/00

Метки: анализатор, дискретногодействия, комплексного, спектра

...3. По 30 истечении (Л+1) Т сек распределитель входного коммутатора возвращается в исходноеположение, и с этого момента начинается новый цикл последовательной перезарядки конденсаторов 2.Ко вторым входам умножителей 3 подводятся напряжения от генератора сетки дискретных частот. Каждое из этих напряжений образуется путем смешивания в одцополосцых модуляторах 4 двух сигналов с частотами ъ, и и й (0=2 л/т), вырабатываемых соответственно генератором начальной частоты б и генератором гармоник б.Для реализации требуемого закона соответствия между отсчетнымп значениями входного сигнала и значениями сигналов с выходов генератора сетки дискретных частот последние связаны с умножителями 3 через электронные коммутаторы 7. Распределители...

Номер патента: 280642

Опубликовано: 01.01.1970

Автор: Шифрин

МПК: G01R 35/00

Метки: магнитного, мер, напряженности, поверки, поля

...5 раз и достигнуть величины 0,0015%.На чертеже представлена блок-схема описываемого устройства.Устройство состоит из датчика 1, ядерпопрецессионного измерителя 2, меры 3 для компенсации модуля напряженности магнит ного поля Земли, соединенной со стабилизатором 4 тока компенсации, поверяемой 5 и образцовой б мер, подключенных к устройству 7 для поддержания тока поверяемой меры б. Обмотки компенсационной и образцовой З 0 мер 3 и б намотаны на общем каркасе, и иха следовательно,Тираж 480по делам изобретений иете Министров СССР35, Раушская наб., д. 4/5 Заказ 3338/18 ЦНИИПИ Комитета при Со Москва ЖПодписноткрытий ипография, пр. Сапунова,центры симметрии и направления магнитных осей совпадают, а датчик 1 помещается в этот центр.Устройство...

Номер патента: 280643

Опубликовано: 01.01.1970

Авторы: Московский, Трейер, Шапиро

МПК: G01R 19/155

Метки: 280643

...двух электродов, цз которых 1 является инертным, а 2 - электро дом второго рода (напрпмер, Ад/АдС 1;1-1 д/НдС 1, РЬ/РЬЯНО и др,), помещенных в раствор 3 и разделенных пористой перегородкой илц капилляром 4. В качестве электролита применяются водные растворы солец О 4,4 т-дипцрцдила, содержащие одноименный сэлектродом второго рода анцоны, Например, 5 1 О -М раствор М,м-диметил,4 т-дипцрцдцлий дцхлорида ц 1 М раствор КС 1 для электродов типа А/АдС 1 и Нд/НдС 1. Электро химическое восстановление на электроде (катоде) 1 отвечает обратимому присоединению одного электрона с образованием интенсивно280643 Н е=СНз - Н ктрода Ад/Ассы На аиоде в случае эисходят следующие про лроАд - е-ф-Ад+; А 1 - =А ора поравен1, 0,650,2 в.2 (аноый элже сапроцес...

Номер патента: 280644

Опубликовано: 01.01.1970

Авторы: Грибова, Иванов, Потапова

МПК: G01R 1/00

Метки: индикаторный, прибор

...укрег 5 лепного на оси измерительного механизма прибора. Цилиндр расположен относительно прорези шкалы таким образом, что в прорезь видна часть винтовой линии. В зависимости от угла поворота цилиндра видимая часть винтовой линии перемещается по шкале,изогнутой по винтовой лишш, ось вращения которой совпадает с осью вращения механпз. ма.На чертеже изображена конструкция предлагаемого индикаторного прибора,Индикаторный прибор включает в себя магнитоэлектрический измерительный механизм, состоящиЙ из магнита 1, экрана 2, подвижной рамки 8, обоймы 4, н отсчетное приспособление, содержащее циферблат 5, подшкальнпк 6 и стрелку 7. Стрелка 7 выполнена изогнутой по винтовой линии, ось вращения которой совпадает с осью вращения механизма. При...

Номер патента: 280645

Опубликовано: 01.01.1970

МПК: G01R 1/36

Метки: 280645

...и стержень образуютпо разные стороны относительно плоскостидиска коаксиальпые токовую и потенциальную контактные пары. Вместе с тем контактный кольцевой диаметр выступа токового эле ния является устранени расширение диапазона имента корпуса больше потенциального, а площадь, прилегающая к диску контактной поверхности токовой части стержня, меньше потенциальной.На чертеже представлен описываемый измерительный шунт,Шунт состоит из активной части 1, колец 2 - 2, стержня 8 - Т, токового 4 и потенциального 4 элементов электропроводящего корпуса с контактными выступами 5 - б.Элементы 4 и 4 к концам стержня переходят во втулки, образуя с концами стержня коаксиальные токовую б и потенциальную 7 пары, подключенные к измерительным цепям....
