G01R — Измерение электрических и магнитных величин

Номер патента: 150293

Опубликовано: 01.01.1962

Автор: Романенко

МПК: G01N 27/22, G01R 17/02

Метки: вещества, консистенции

...Я Р 6 и Р 4, Й 7 образуют фильтрььРабота устройства заключается в следующем.При изменении емкости электроемкостного датчика Д, включенного в систему рабочего контура 1 - С, генератора, собранного на полупроводниковом триоде Ть изменяется частота генерируемых колебаний. Так как этот контур является первичным контуром дробного частотного дискриминатора, то напряжение на его выходе В будет однозначно зависеть от величины емкости датчика Д. При значительных колебаниях значения тангенса угла потерь контролируемого вещества в процессе измерений частоты и амплитуды генерируемых колебаний изменяются, даже при постоянстве, значения диэлектрической проницаемости данного вещества, что, несмотря на сравнительную нечувствительность дробных...

Номер патента: 150308

Опубликовано: 01.01.1962

Автор: Хволес

МПК: G01R 13/02, H03M 1/56

Метки: преобразования, сигналов, электрических

...работает следующим образом. При подаче входного сигнала на триггерный ключ конденсатор Сначинает заряжаться и на катоде диода Д, в точкс А возникает линейнопадающес напряжение. До подачи сигнала триод Т открыт, а Т, закрыт. Для обеспечения такого режима в цепь базы триода Тз включен конденсатор С-, Начальная разность потенциалов на конденсаторе С определяется падением напряжения на диоде Д,. Входной сигнал запирает триод Т, и открывает Т,. Диод Д, запирается, и начинается заряд конденсатора С, через сопротивление Л, причем зарядная цепь изолирована от ключа обратным сопротивлением диода Д, а от цепи сравнения - обратным сопротивлением диода Д,. В момент сравнения диод Д, начинает проводить ток через конденсатор С, и...

Номер патента: 150543

Опубликовано: 01.01.1962

Автор: Яковлев

МПК: G01R 21/06

Метки: мощности, проходящей

...тока лампы 4 меняет свой знак, а знак прироста тока, вследствие наличия нелинейности характеристик ламп, остается неизменным, применение фильтра (контура) б, выделяющего составляющую анодного тока, имеющую частоту коммутации, дает возможность устранить ошибку измерения, вызываемую не- линейностью характеристик,Предмет изобретенияУстройство для измерения проходящей мощности, использующее многосеточную лампу, на сетки которой поданы сигналы, пропорциональные току и напряжению измеряемой цепи, отличающееся тем, что, с целью уменьшения погрешности измерений из-за нелинейности характеристик лампы, оно выполнено с переключением фазы одного из сеточных сигналов коммутатором, работающим с заданной частотой, равной резонансной частоте контура...

Номер патента: 150549

Опубликовано: 01.01.1962

Авторы: Васильев, Дегтев, Пинский

МПК: G01H 13/00, G01R 23/10

Метки: декремента, затухания, резонансной, твердых, частоты

...той же синусоидальной формы определяют посредством снятия с усилителя 10 колебаний непосредственно на горизонтальные пластины осциллографической трубки 11. На,вертикальные пластины этой трубки подают напряжение от регулируемого генератора б. В результате этого на экране трубки 11 появится фигура Лиссажу, принимающая для данного соотношения частот (2; 1) вид неправильной восьмерки, которая при наступлении резонанса вырождается в сильно вытягивающуюся подковообразную кривую. Значение собственной резонансной частоты фиксируют с помощью измерителя 12 частоты.Одновременно с этим электрическое напряжение, снимаемое с усилителя 10, поступает на делитель 13, где оно разделяется на два напряжения с фиксированным отношением амплитуд (2: 1) и....

Номер патента: 150552

Опубликовано: 01.01.1962

Автор: Набоков

МПК: G01R 31/24, H01J 9/42

Метки: крутизны, ламп, преобразования, электронных

...которого питается напряжением с частотой, зна но меньшей частоты сигнального напряжения.150552При периодическом изменении фазы сигнального напряжения постоянная составляющая анодного тока лампы 1 модулируется с частотой, равной частоте переключения реле 5. Переменная составляющая анодного тока, частота которой равна частоте переключения реле 5, будет пропорциональна крутизне преобразования, так как удвоенная амплитуда этой слагающей равна разности постоянных составляющих анодного тока, соответствующих моментам, когда сигнальное и гетеродинное напряжения находятся в фазе и противофазе,Переменная составляющая анодного тока снимается с анодной нагрузки 6 лам 1 и ерез переклочатель 7 подаемся на низкочастзтный фильтр 8. Напряжение,...

Номер патента: 150868

Опубликовано: 01.01.1962

Авторы: Данилов, Родионов

МПК: G01R 25/04

Метки: мостового, типа, фазовращатель

Номер патента: 150887

Опубликовано: 01.01.1962

Автор: Фридман

МПК: G01R 13/28

Метки: взаимного, нескольких, осциллограмм, смещения

...последовательности поочередно сменяют друг друга синхронно с переключением каналов коммутатора. Каждая из последовательностей импульсов воздействует на один из коммутируемых сигналов. П-образные импульсы каждой периодической последовательности импульсов могут раздельно регулироваться по амплитуде и полярности,Накладываясь на исследуемые сигналыпоступа50887дополнительное отклонение электронного луча в вертикальном направлении.Регулировкой амплитуды и полярности П-образных импульсов раздельно управляют перемещением осциллограмм, наблюдаемых на экранеосциллографа, по вертикали.Последовательности П-образных импульсов, вводимые в горизонтальный канал усиления, накладываются на напряжение временной развертки, осциллографа и вызывают...

Номер патента: 150888

Опубликовано: 01.01.1962

Автор: Аскинази

МПК: G01R 29/04, H04B 15/00

Метки: помех, радиоустройств, уровня

...а напряжение после коммутатора не имеет переменной составляющей. В том же сл час, когда входной и выходной сигналы различаются между собой, напряжение па выходс коммутатора будет содержать переменную составляюшую с частотой 50 гц 1 частота коммутации). Величина этой переменной составляющей равна разнос 1 и между напряжениями на конденсаторах 7 и 8, т. е. разности входного и выходного сигналов исслед емого устройства. Переменная составляющая на выходе коммутатора выделяется фильтром, выполненным на лампе 10, настроенным на час. тоту коммутации, усиливается селективным устройством, выполненным на лампе 11, а затем детектируется и измеряется прибором 12, а также подводится к системе аварийной сигнализации 13,Предлагаемое устройство...

Номер патента: 150890

Опубликовано: 01.01.1962

Авторы: Рабинович, Федоров

МПК: G01R 35/02

Метки: вольтметров, градуировки, диапазоне, свч

...его высокопогенциальный штырь к центральному проводнику линии, Коаксиальный переключатель 2 подсоединен к нагрузке о.Ксвн или коэффициент отражения измеряют в измерительной линии между пробником вольтметра 7 и измерителем б, отмечая положение двух смежных минимумов, для чего передвигают каретку устройства, в котором размещен пробник вольтметра, вдоль линии, Расстояние, на которое устанавливается пробник вольтметра от минимума напряжения, рассчитывается по модулю коэффициента отражения. Мощность от генератора 1 регулируют так, чтобы установить необходимое показание по и.следуемому вольтметру 7, для чего с помощью измерителя мощно150890сти б измеряют проходящую через линию 5 мощность и рассчитываютдействительное значение на входе...

Номер патента: 150891

Опубликовано: 01.01.1962

Авторы: Богданов, Кривошеин

МПК: G01R 17/02

Метки: датчик, термисторный, ферритовый

...мостовую схему,Такая конструкция датчика является универсальной при изменении напряжений (постоянных, переменных, импульсных, пилообразных и др.) и обеспечивает развязку входной и выходной цепей,На фиг. 1 изображен ферритовый термисторный датчик в двух проекциях; на фиг. 2 - электрическая схема датчика,Диск 1 из марганцевого поликристалла с электрическими контактами 2, нанесенными на диск серебряной пастой в виде сегментов, имеет две пары выводов 3, из которых одна пара подключена на вход контролируемого напряжения (сигнальная) с(, (фиг. 2), а вторая пара - в одно из плеч измерительного моста.150891В измерительчую диагональ моста включен приемник 4 (микроамперметр; элемент памяти и т. д.).При изменении контролируемого напряжения ток,...

Номер патента: 150919

Опубликовано: 01.01.1962

Авторы: Афанасьев, Прищепо

МПК: G01R 33/02

Метки: магнитных, полей

...для измерения магнитных полей.Устройство состоит пз фсррозопда 1, являющегося индукционным преобразователем измеряемого магиитиого поля в электрический сигиэл; генератора 2, питавшего феррозоид переменным током частоты ы; избирательного усилителя 3, настроенного на частоту 2, и синхронного (фазочувствительцого) детектора 4.Напряжения с(, и О, коммутации частоты г поступают в противофазе через соответствующие сл 1 ешаюшие РС-цепочки 5 и б - и через балластные сопротивления 7, 8, 9 и (О - иа базы кристаллических триодов 11, 12, 13 и 14, Напряжение С/а сигнала частоты 2 о подводится через сопротивлеиие 15 нагрузки и шунтируюший его конденсатор б иа зчиттериые зажимы триодов 12 и 1(,Смещаюшие цепочки 5 и б подбираются так, что триоды 11...

Номер патента: 150923

Опубликовано: 01.01.1962

Авторы: Айзинов, Блехштейн, Горелейченко, Черепухин

МПК: G01D 5/30, G01R 13/38

Метки: импульсного, кода, поворота, преобразования, сигналы, угла, фотоэлектрический

...постоянно движущейся ленты 4. Позади ленты 4 расположен светочувствительный элемент, выполненный, например, в виде световода 5 с фотоприемниками б. Светочувствительный элемент предназначен для преобразования угла поворота подвижной части датчика в сигналы импульсного кода. Для этой цели непрозрачная лента 4 имеет несколько рядов отверстий, смещенных перпендикулярно направлению ее движения. Количество и длина отверстий на ленте соответствуют определенному сигналу импульсного кода, принятого для отображения величины угла поворота подвижной части датчика.150923В качестве датчика может быть использован измерительный механизм электроизмерительных приборов со световым указателем, манометр, датчик положения или перемещения. При этом...

Номер патента: 150925

Опубликовано: 01.01.1962

Автор: Скляров

МПК: G01R 31/06, G01R 31/08

Метки: витками, замыкания, короткого, машин, между, места, обмоток, секций, электрических

...оронних электричесНа чертеже показана схема предлагаемого устройства и расположение его индикаторной катушки относительно испытуемой секции при испытании последней.На концах разомкнутого магнитопровода 1, выполненного в виде прямоугольного стержня, расположены индикаторная катушка 2 и дополнительная компенсационная обмотка 3, включенные навстречу одна другой.Обмотка 3 предназначена для компенсации э,д.с создаваемых в индикаторной катушке 2 электрическими помехами, уровень которых в производственных условиях может достигать значительной величины.При помощи системы попарно изолированных упругих металлических пластин 4 одновременно ко всем расправленным выводным концам испытуемой секции 5 подается переменное напряжение от генератора...

Номер патента: 150926

Опубликовано: 01.01.1962

Автор: Светличный

МПК: G01R 27/00, H02H 3/10

Метки: гидрогенератора, зеркала, изоляции, пяты, сопротивления

...вала генератора КОНТЗКТПЬ 1 М КОЛЬЦОМ, К КОТОРОл 1 У С ПОМОЩЬЮ ЩЕТКИ ПРИСОСДИНЯЮТСЯЛо 150926измерительЫЙ или сигнальны приооры, полкеюченЫе и зазеле- ному валу генератОра,На фиг. 1 изображена электрическая схема измерения и с:гнализации для автоматического контроля состояния изоляции зеркала пяты; на фиг. 2 - вертикальный разрез пяты гидрогенератора.Схема (фиг. 1) постоянно включена в работу ключом 1. При нарушении изоляции 2 зеркала пяты 3 потенциал вала 4 через щетку 5 по проводник б подается на контактное кольцо 7 и через щетку 8 на выпрямитель 9; при этом реле 10 срабатывает на сигнал. После прохождения сигнала релейная схема отключается ключом 1 и с помощью этого же ключа поочередно подключается вольтметр 11 для измерения...

Номер патента: 150927

Опубликовано: 01.01.1962

Автор: Кемпайнен

МПК: G01R 19/20

Метки: переменных, токов

...2 и емкости 3 так, чтобы У,было значительно оольше интегрируемой э. д. с. (в этом случае одновременно синтегрированием происходит усиление сигнала), Неизбежные флюктуации в величине коэффициента усиления усилителя, связанные с его нестабильностью, практически не сказываются на точности интегрирования, Например, если относительная погрешность интегрирования при данном коэффициенте усиления 0,01%, то уменьшение коэффициента усиления в 10 раз увеличит относительную ошибку до 0,1 % . В случае измерения очень малых токов может появиться необходимость в дополнительном усилении сигнала, для чего используется один или несколько каскадов умножения 7, построенных по принципу электронного интегратора, с той лишь разницей, что вместо...

Номер патента: 150928

Опубликовано: 01.01.1962

Авторы: Маевский, Скрипник

МПК: G01R 25/00, G01R 27/28

Метки: сдвигов, точного, фазовых, четырехполюсников

...второй вход суммируюшего каскада 7, на первый вход которого подается сформированное , прямоугольное напряжение с выхода схемы 5 формирования.Форма напряжения на выходе суммирующего каскада 7 зависит от полупериода коммутации электронного коммутатора 8 и от величины фазового сдвига, вносимого исследуемым четырехполюсником 2. Выходное напряжение суммирующего каскада 7, продетектированное детектором 8, имеет вид последовательности импульсов постоянной амплитуды частоты следования , промодулированное по скважности частотой Р. Измеряя глубину модуляции по скважности выходного напряжения детектора 8, можно измерить величину фазовых сдвигов, вносимых исследуемым четырехполюсником 2. Для измерения глубины модуляции выходное напряжение детектора...

Номер патента: 150933

Опубликовано: 01.01.1962

Автор: Напрасников

МПК: G01R 31/08, H02H 5/10

Метки: бесконтактное, дистанционного, защиты, реле, статическое, токоприемниками

...ток в обратном направлении, при этом сердечник перемагничиваетсв нижнее положение, В следующий рабочий полупериод вследствие перемагничивания сердечника все напряжение подано на обмотку Е магнитного элемента, а на нагрузке сигнал отсутствует. Для осуществления блокировки включения токоприемника при снижении сопротивления изоляции рабочих жил относительно земли, конец обмотки .О через блок-контакты КЛ контактора подключается к одной нз раоочих жил после главных контактов контактора. Контролируемое сопротивление изоляции в цепи управления и рабочих жил можно задавать сопротивлением, включенным в цепь обмотки П магнитного элемента. На выходе реле в рабочем состоянии получается однополупериодное выпрямленное напряжение.Таким образом,...

Номер патента: 151077

Опубликовано: 01.01.1962

Автор: Ладыженский

МПК: G01R 33/02

Метки: индикаторное, логометрическое

...установлена равнойК (1 2 - и)нПри таком выборе намагничиваюшей силы реверсирующеи обмотки иналичии в дробной части соответствующего управляющего регистра об.ратного кода синуса или косинуса, суммарная намагничивающая силагруппы составит:Хаю = К(1 - 2-") - К(1 - з 1 пф - 2 - ") =- Кз 1 пфХаю = К(1 - 2 - ") - К(1 - совф - 2 ") = Ксозф,Ба направление суммарного магнитного потока будет совпадать с направ.лением вектора напряженности поля реверсируюшей обмотки,нП и поступлении кода отрицательной единицы схемои 7 управления включается только реверсирующая обмотка, а управляющий код вэтом случае не инвертируется,Таким образом, при установке в управляющих регистрах кодов. нак (кроме случая 1) воспроизводятся величинойи направлением...

Номер патента: 151386

Опубликовано: 01.01.1962

Автор: Школьник

МПК: G01R 17/12

Метки: балансировки, входных, мостов, несущей, реактивной, составляющей, тензометрических, усилителей, частоте

...в виде электромагнита, обеспечивающего изменение положения якоря с подвижными контактами на период считывания информации с коммутирующих цепей.На чертеже представлена схема дифференциального искателя, состоящего из механического дифференциала, вырабатывающего необходимый угол поворота замыкающих контактов, якоря электромагнита с системой замыкающих подвижных контактов и электромагнита горшкового типа с полями неподвижных контактов.Работа искателя происходит следующим образом,При помощи тросиков от специального устройства через шкивы 1 и 2 задается угловое смещение на шестеренки 3 дифференциала. При этом угол поворота водила 4 равен полуразнице углов поворота шестерен, связанных со шкивами 1 и 2. Водило связано с якорем...

Номер патента: 151403

Опубликовано: 01.01.1962

Авторы: Журавель, Ильенков

МПК: G01R 31/26

Метки: параметров, полупроводниковых, приборов, стабильности

...которой устанавливаются провым стеклом и отражательным ся наблюдение, Параллельно штативе смонтирована рамающие экраны с защитным свим Я, посредством которого ве свеч ив зерка,Известны рентгеновские дефектоскопы, состоящие из рентгеновскотрубки и пульта управления.Отличительная особенность описываемого рентгеновского дскопа лент состоит в том, что он установлен на подвижном штарентгеновская трубка дефектоскопа синхронно перемещается стельным зеркалом, при этом фиксирование результатов контроществляется визуально или фотографированием на пленку.Рентгеновский дефектоскоп такой конструкции повышает надежность и скорость контроля лент,На чертеже изобпажен описываемый рентгеновский дефекзид сбокуНа штативе 1 трубчатой конструкции...

Номер патента: 151505

Опубликовано: 01.01.1962

Автор: Петренко

МПК: G01R 23/00, H03M 1/60

Метки: напряжение-частота-число, преобразования

...увеличению стабильности частоты в течение периода модуляции, снижает необходимую величину девиации частоты и высокочастотного генератора, Достигается это тем, что подают измеряемое входное напряжение н частотный модулятор через коммутирующий элемент лишь на время измерения - один цикл,Предположим, что некоторый преобразователь напряжение- частота в чис производит П преобразований в одну секунду, причем отношение подготовительного времени к чисто рабочему (когда просчитывагот импульсы) есть т. При этом выигрыш при переходе на новый способ модуляции произойдет в Р раз:Р=-. --- и( Т,)Ь 1ЛовЫИС -7 -1 О Ф 7 ь, ффг 4где Л 1 - интервал измерения.Следовательно, для преобразования модуляции частоты в каждом цикле достаточно установить для Е, .,...

Номер патента: 151515

Опубликовано: 01.01.1962

Авторы: Брондукова, Наконечный

МПК: G01R 15/04, H02M 3/06, H03M 1/66 ...

Метки: делитель, приборов, цифровых

...и источника опорного напряжения.На чертеже представлена схема предложенного устройства.В исходном состоянии триггерной ячейки триод Т, открыт, а Т закрыт. Напряжение коллектора открытого триода Т 1 относительно шины - Е, принятой за нулевую (земля) близко к +Ег, а напряжение коллектора триода Т, - к О. Тогда триод Тз проводит ток, закорачивая диод Д, а следовательно, и сопротивление Яна нулевую шину, При входе положительного импульса на вход 2 триггерная ячейка перекидывается в положение, противоположное исходному. Теперь триод Т закрыт, а Т открыт.,Тогда кремниевый триод Тз, имеющий большое сопротивление при небольших напряжениях из-за небольшого коэффициента экспоненты (1.=10 - 15), оказывается в положении закрыто. На диод...

Номер патента: 151700

Опубликовано: 01.01.1962

Автор: Власов

МПК: G01R 29/08, G06J 3/00

Метки: коэффициента, осевой

...напряжение с выхода детектора при помощи схемы преобразования 4 постоянного напряжения в переменное преобразуется в пропорциональное по амплитуде напряжение частоты, задаваемое генератором б частоты %О, Далее это напряжение поступает на схему двойного преобразования частоты, содержащую два смесителя б и 7, причем один из них питается от гетеродина 8 с частотой Ю (%о, а в качестве напряжения на второй смеситель подается тот же исследуемый сигнал, но с дополнительным фазовым сдвигом. Сдвиг фазы между напряжением сигнала и опорным напряжением той же частоты создается с помощью сельсина-датчика 9, который механически связан с поворотным устройством 10 приемника или излучателя. В результате па выходе получается произведение напряжения на...

Номер патента: 151702

Опубликовано: 01.01.1962

Автор: Шульц

МПК: G01R 27/28, H04B 3/46, H04N 17/00 ...

Метки: переходной, телевизионного, тракта, характеристики

...В(х), содержащей конечные разрывы, Эти разрывы соответствуют точкам пересечения лиЛ 0 151702чии развертки и границ между деталями с различной яркостью Такуюфункцию можно представить в виде суммы двух слагаемых:В(х) =В,(х) +В,(х)Первое слагаемое В,(х) представляет ступенчатую функцию, определяемую указанными разрывами величиной ЛВ, расположенными в точках с координатамиХВ, (х) = , Л В,. 0 (Х - Х),сгде - б (х) - единичная функция,Второе слагаемое представляет изменение яркости между скачками яркости (т. е. разрывами функции),Соответственно сигнал изображения У;(1) для любого отрезка сигнала, выбранного так, чтобы он включал в себя передачу одного пз скачков яркости ЛВв момент времени 10 ь может быть также предста,- лен в виде суммы...

Номер патента: 151703

Опубликовано: 01.01.1962

Автор: Рычин

МПК: G01R 29/14

Метки: амплитудного, волноводе, компоненты, поля, распределения, электрической

...скоростью, поддерживаемой бачком 6, хладоагент 7, которым является какая-либо неполярная жидкость, имеющая малое значение диэлектрической проницаемости и малые потери на СВЧ, напри. мер четыреххлористый углерод. На обоих концах кварцевой трубки 3 установлены термопары 8, подключенные к микрооамперметру 9, холодные спаи термопар помещены в термостат 10. Расход хладоагента 7 регулируется высотой расположения бачка 6 на подставке 11.Яо 57 дЗАмплитудное распределение электрической компоненты поля в волноводе 1 определяется по величине сигнала с термопар 8 по показаниям микроамперметра 9. Перемещение датчика и отсчет показаний могут быть легко автоматизированы.Описываемый способ определения амплитудного распределения электрической...

Номер патента: 151704

Опубликовано: 01.01.1962

Автор: Чернов

МПК: G01R 17/02, G01R 17/10

Метки: автоматический, мост, переменного

...друг другу и замкнутых на концах двумя короткими стержнями, Обмотка возбуждения и коротко- замкнутый виток намотаны на С-образных сердечниках, а измеритель,151704ная обмотка на стержнях. Короткозамкнутый виток 8, перемещаемый вдоль магнитопровода реверсивным двигателем (на чертеже не показано), меняет потокосцепление половин измерительных обмоток, причем движущая сила на выходе пропорциональна перемещению короткозамкнутого витка от среднего положения,Напряжение с измерительных обмоток через фазосдвигающую ЯС-цепочку 2 подается на мостовую схему 3. Проволочный реохорд из мостовой схемы удален, а взамен его включено сопротивление с отводом от середины, равное сопротивлению реохорда, Фазосдвигающая цепочка 2 имеет двойное...

Номер патента: 151716

Опубликовано: 01.01.1962

Автор: Левин

МПК: G01R 13/24

Метки: двух, осциллограмм, переменных, стереоскопических, функций

...экране так, что каждая последующая кривая смещена вправо и вверх по отношени;о к предыдущей, т. е, начала всех кривых располагаются на оси Л, а угол между осями Х и Л выоирается различным для левой и правой осциллограммы,От гвертки чепитель 3.в постоян151716преобразователя, соответствующее максимальному числу семейства кривых в счетчике 3, должно обеспечивать смещение луча в горизонтальном и вертикальном направлениях на величину, достаточнчю для получения четкой картины семейства, Например, для электронно-лучевой трубки диаметром 13 см смещение составит около 5 см.Снимаемое с потенциометров й, Р, и Я, отклоняющее напряжение подается на отклоняющие электроды осциллографа (на чертеже не показан) последовательно с напряжением...

Номер патента: 151717

Опубликовано: 01.01.1962

Автор: Гордеев

МПК: G01R 19/10

Метки: амплитуд, вычисления, двух, колебаний, площадей, полуволн, последовательных, разности, электрических

...полупериода. Кратковременно срабатывает группа контактов К, и сбрасывает прежнее значение амплитуды на устройство ЗА Схема готова для работы в следующем полупериоде.Схема коммутации (фиг. 2) запускается от импульсов, образующихся после ограничения и дифференцирования входного сигнала. На схеме коммутации использованы следующие обозначения: Х, - обмотки реле. х, - нормально разомкнутые контакты, х, - нормально замкнутые контакты. Схема коммутации обеспечивает нужную последовательность срабатывания контактов вычислителя. Это срабатывание от запускающего импульса однократное. Номера контактов на фиг, 1 соответствуют номерам реле на фиг. 2.Данная схема может быть легко преобразована для получения разности площадей последовательных...

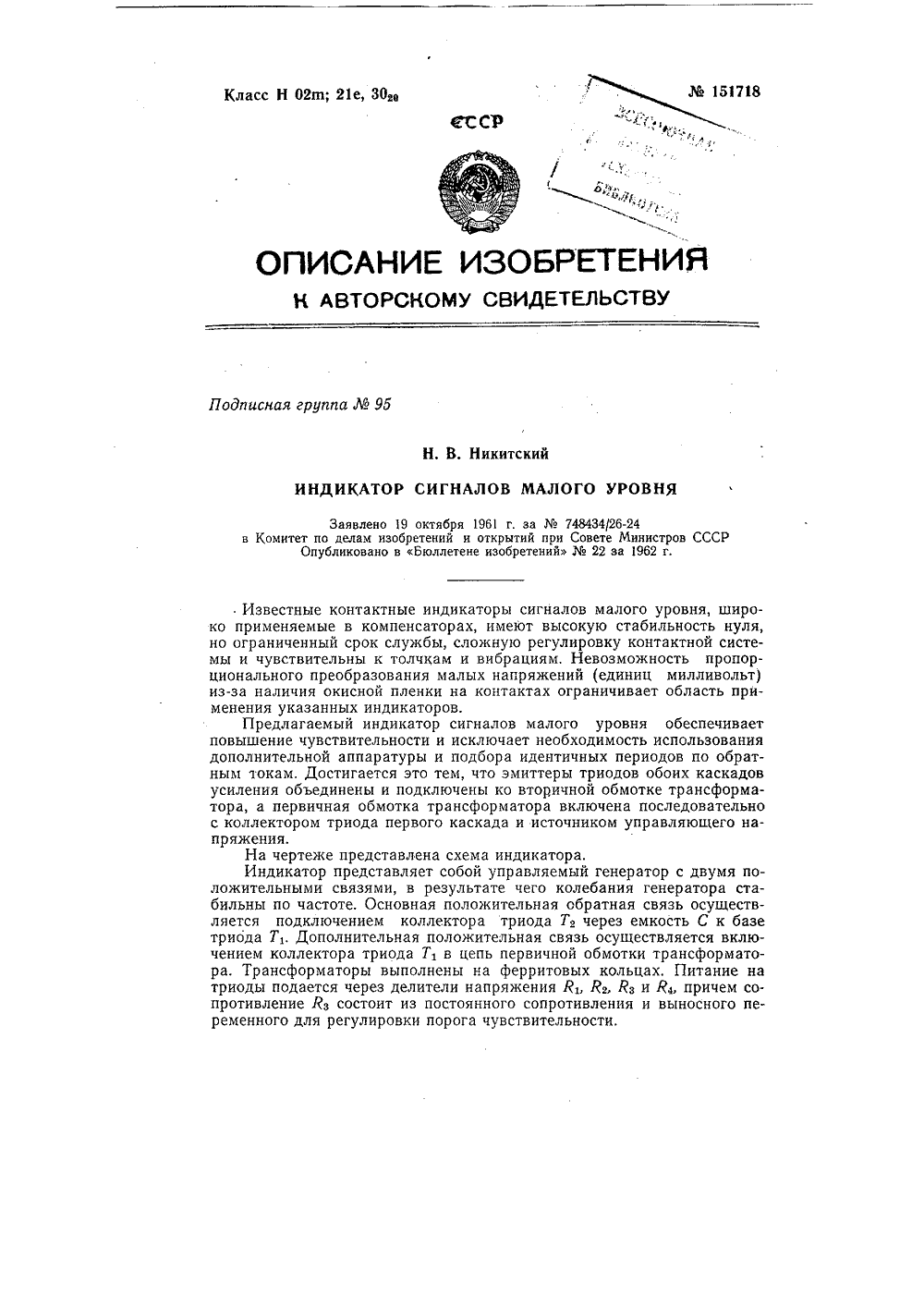

Номер патента: 151718

Опубликовано: 01.01.1962

Автор: Никитский

МПК: G01R 19/18

Метки: индикатор, малого, сигналов, уровня

...собой управляемый генератор с двумя положительными связями, в результате чего колебания генератора стабильны по частоте, Основная положительная обратная связь осуществляется подключением коллектора триода Т 2 через емкость С к базе триода Т Дополнительная положительная связь осуществляется включением коллектора триода Т 1 в цепь первичной обмотки трансформатора. Трансформаторы выполнены на ферритовых кольцах. Питание на триоды подается через делители напряжения Яь Ря, Яз и Я 4, причем со. противление Р, состоит из постоянного сопротивления и выносного переменного для регулировки порога чувствительности.151718При включении питания на триод Т, непосредственно с термопары или другого датчика генератор начинает генерировать....

Номер патента: 151721

Опубликовано: 01.01.1962

Автор: Шахмарданов

МПК: G01R 17/06

Метки: автокомпенсатор, прямоугольно-координатный, электронный

...напряжения Уо. Триоды 1 б, 17, 18 и 19 фазочувствительнойсхемы 3 коммутируются напряжением. синбазным;, опорным,151721При указанной полярности напряжений на обмотках 8 и 9 верхняя пара триодов 12 и 13 будет заперта, нижняя пара триодов 14 и 15 - открыта. Тогда ток 1, под действием напряжения У будет протекать через сопротивление 20, измерительный прибор 5 и малое сопротивление открытых триодов 14 и 15. Через полпериода опкрается верхняя пара триодов 12 и 13 и запрется нижняя пара триодов 14 и 15. В этом случае токбудет протекать под действием напряжения У, через сопротивление 21, измерительный прибор 5 и малое сопротивление открытых триодов 12 и 13.Таким образом, благодаря применению двухполупериодной фазочувствительной схемы на...
