G01R 1/06 — провода к измерительным приборам; измерительные зонды

Номер патента: 266873

Опубликовано: 01.01.1970

Авторы: Амелькин, Баховкин, Плотников, Соловьев

МПК: G01R 1/06

Метки: головка, измерительная

...и подключенную к источнику с регулируемым напряжениемм.На чертеже изображена конструкция предлагаемой головки,Головка содержит перемещаемое винтами 1 и 2 в двух взаимно перпендикулярных направлениях основание 3, рычаг 4, на котором закреплен зонд б, и приводной механизм.Приводным механизмом служит нихромовая проволочка б, один конец которой закреплен на контактном лепестке 7, установленном на изолирующей планке 8, а другой конец обведен вокруг изолирующей стойки 9 и закреплен на лепестке 10. К лепесткам 7 и 10 подключается источник регулируемого напряжения (на чертеже не показан), Начальное натяжение проволочки б производится винтом 11. Винтом 12 устанавливается давление зонда 5 на контактную площадку (на чертеже не показана)....

Номер патента: 270274

Опубликовано: 01.01.1970

Авторы: Горбачев, Моралев, Яцимирский

МПК: G01R 1/06

Метки: 270274

...содержат щетки и ламели с цилиндрическими контактными поверхностями, предусматривается токо- подвод через каждую из трех осей.Предложенный токоподвод обеспечивает подвод питания непосредственно к объекту, закрепленному в карданном подвесе.Для этого контактные поверхности ламелей и щеток выполнены в виде сфер, концентричных относительно точки пересечения осей подвеса.На чер теже изображен предложенный то коподвод.Токосниматели (ламели) 1 и 2 раизолятором 3, причем центр шаровоснимателя проходит через точку, переосей подвеса. Контактные щетки 4 ищеткодержатели о и 7 укреплены на вижном основании кардана 8. Контактное давление и материалы для контактных пар выбираются в зависимости от рабочих скоростей, мощности передаваемого тока и т,...

Номер патента: 338864

Опубликовано: 01.01.1972

Авторы: Ерёмка, Зпио, Кириченко, Нпш, Электроники

МПК: G01R 1/06, G01R 31/00

Метки: зонд, электронный

...модулирующий поток элекгронов сигналом сверхвысокой частоты,На чертеже показано предлагаемое устройст,во,Зонд состоит из формирующей электронный поток электронной пушки 1, тороидального резонатора 2, вольфрамовой спирали 3, расположенных внутри вакуумплотной стеклянной оболочки 4, и коллектора 5.Принцип работы устройства состоит в следующем.Для исследования дисперсии электродинамической системы электронный зонд вводят в пространство взаимодействия, При заданной частоте модуляции и изменении скорости электронного потока на выходе исследуемой системы можно обнаружить сигнал, наведенный гармониками тока электронного по тока. Так как оптимальная передача энергииот гармоник тока в периодическон структуре происходит при синхронизме...

Номер патента: 339881

Опубликовано: 01.01.1972

Авторы: Водопь, Кабаков, Кисл, Черн

МПК: G01R 1/06, G01R 31/00

Метки: зондпатентна, измерительный

...2, петлясвязи и ферритовый элемент 4, Второй ферритовый элемент 5 установлен внутри подвижной относительно внешнего проводника коаксиала трубки б. Ферритовые элементы 4 и 5 намагничиваются внешним маппитным полем Но.Измерительный зонд,вводится в линию передачи через отверстие в стенке так, чтобыдводящие линии и ферритовые элементы надились за пределами внутренпей полости лии передачи, а плоскость петли связи была 2параллельна СВс мапппппому полю лиьпш передачи. При такой ориентации петлд связи в условиях отсутствия внешнего подмагничивак- щего поля энергия электромагнитной волны не 5 поступает па кристаллический детектор.Настройка измерительного зонда на рабочую частоту осуществляется изменением внешнего подмагнпчивающего поля. Когда...

Номер патента: 347665

Опубликовано: 01.01.1972

Авторы: Брегман, Вовчик, Данцис, Дроздов, Короткий

МПК: G01R 1/06

Метки: параметров, электрических

...достигается тем, что измерительный электрод заключен в изоляционную оболоч ку, выполненную из,дерева с термсстойкпм покрытием и позволяющую исключить шунтирование исследуемого пространства в момент производства работы.На чертеже изображен описываемый зонд.Зонд представляет собой деревянную рейку 1 необходивтсй длины (для каждой конкретной печи), в которой по всей ее длине выполнен паз 2 для укладки в него тонкой тугсплавкой проволски 3 (например молр 1 бденовой), которая служит измерптельным электродом. Измерительный электрод выступает на 1,5 - 2 млт из торца зонда и является датчиком при измерении потенциалов различных точек ванны печи. Фиксация тугонлавкой проволоки в теле зонда осуществляется деревяяными клиньями 4.Поверхность тела...

Номер патента: 416617

Опубликовано: 25.02.1974

МПК: G01R 1/06, G01R 27/08

Метки: 416617

...плазмы.Известно устройство для зондовой диагностики плазмы, содержащее источник питация, генератор напряжения и регистрирующие вольтамперцую характеристику приборы.Однако известное устройство для зоцдовой диагностики плазмы обладает недостаточной точностью измерений, обусловленной влиянием переходных процессов ца результаты измерений и цеобходимостью ручной калибровки зондовой характеристики.Целью изобретения является пточности измерений.Изобретение поясцсцо чертежом.На чертеже приведена блок-схема устройства.Устройство для зоцдовой диагностики плазмы содержит зонд 1, к вводам которого присоединены генератор 2 дискретных ступенчатых импульсов напряжения и переменный резистор 3, с которым соединен самопишущий милливольтмегр...

Номер патента: 476517

Опубликовано: 05.07.1975

Авторы: Рахимова, Хорошхин, Эстерлис

МПК: G01R 1/06

Метки: зонда, измерительного, концах, образования, поверхностей, шаровых

...зондов путем оплавления торца проволоки-анода. Ранее дуговой разряд в вакууме использовался при сварке. Способ поясняется чертежом.Обрабатываемую проволоку 1 закрепляют 20 в вакуумной части камеры 2 с электрическим вводом 3, который подсоединяют другим концом к положительному выводу генератора постоянного тока 4. В качестве катода используют вольфрамовый илц молибденовый стержень 25 5 диаметром 8 - 10 мм, который прикрепляют к электрическому вводу 6, расположенному вертикально под проволокой. Ввод 6 подсоединяют к отрицательному выводу генератора постоянного тока 4, Камеру 2 герметически закрывают и через патрубок 7 откачивают из нее воздух до остаточного давления ниже 10 -тор.Величину энергии, необходимую для оплавления конца проволоки,...

Номер патента: 617726

Опубликовано: 30.07.1978

Авторы: Голубев, Прокофьев

МПК: G01R 1/06

Метки: зонд, измерительный, ртутный

...ртутный зонд.Зонд состоит из диска 1, выполненного изпеэлектропроводного и не смачиваемого ртутью материала, со сквозным аксиальным25 30 35 Составитель Ф. ЦРедактор В. Левитов Техрсд О. Т ареградскиирина Корректор А. Степанов Изд.50 осударственного по делам 113035, Москвааз 1357/8Н Тираж 1122Совета Министрй и открытийушская наб. д, 4 ПодписноеСР комитета зобретен Ж, Р апунова,ипогра ия, п 3капилляром 2, заполненным ртутью 3, и хорошо обработанной рабочей плоскостью 4 дисковой заглушки 5 из электропроводного и не смачиваемого ртутью материала, плотно вставленной конусообразно заостренным выступом 6 в капилляр 2, и металлической иглы 7, упирающейся острием 8 в конусное углубление 9 на дисковой заглушке 5.Зонд работает следующим...

Номер патента: 661349

Опубликовано: 05.05.1979

Авторы: Ватажин, Рушайло, Эпштейн

МПК: G01R 1/06

Метки: зонд, элекстростатический

...набегающему потоку с частицами. Конструкция зонда такова, что часть набегающих частиц беспрепятственно проходит мимо заряжающего 5 и электростатического 4 экра-,нов на чувствительный элементпосле отражения от поверхности ребер заряжающего экрана,1Частицы, несущие достаточный электрический заряд и проходящие через щель экрана 4, не коснувшись экрана 5, регистрируются чувствительным элементом 1, подключенным к усилительной и регистрирующей аппаратуре. Эксперимент показал, чтоиз общего потока заряженных частиц, проходящих через сечение, равное сечению чувствительного элемента, зонд регистрирует20% частиц, остальные отдают свой зарядэкранам 4 и 5. Толщина экрана 4 болыпеширины щели, что позволяет улучшить защиту чувствительного...

Номер патента: 729514

Опубликовано: 25.04.1980

Авторы: Абагян, Батавин, Попова, Салимов, Сменов

МПК: G01R 1/06

Метки: сопротивления, удельного

...углы за счет упругого шарикового фиксатора 6, на которой установлен привод для перемещения эондовой головки вдоль радиуса турели, содержащей реечно-зубчатую пере. дачу 7 и жестко соединенную с корпусом зондовой головки направляющую 8.Основание 1 снабжено направляющей 9 в виде рельса, на которой установлен держатель слитка полупроводникового материала,.выполненный в виде двух пар пластйн 10 и 11, установленных под углом одна к другой, имеющих воэможность взаимного возвратно-поступательного перемещения посредством винтовых пар с левой 12 и .правой 13 направлениями резьбы и направляющей 14.Направляющая 9 снабжена подвижными упорами 15 и 16, причем упор 15 размещен на пластинах.10 и служит для базирования торца слитка, а упор 16 - . для...

Номер патента: 930125

Опубликовано: 23.05.1982

Авторы: Желонкин, Осипов

МПК: G01R 1/06

Метки: диффузионных, измерительный, преобразователей, электрод

...части которого име"етсл отверстие 11 для ввода(вывода) элек тролита( иод-иодия). В центральноенесквозное отверстие 3 герметичнозапрессована вставка 5, выполненнаяиз тоо же материала и имеющая свставкой 1 электрический контакт,Наружная торцевая поверхность вставки 5 покрыта непроводящим слоем издвуокиси титана, а ее боковая и внут-ренняя торцевая поверхности неизолированы. По периферии вставка 5 сон40держит систему отверстий 6 для ввода вывода) электролита. Донная поверхность несквозного отверстия 3одной вставки 1 и внутренняя торцевая поверхность другой вставки 5 образуют измерительный канал в виде цилиндрической полости. На торцах измерительного канала нанесен пленочныйрабочий слой 7 из металла платиновой группы, например, методом...

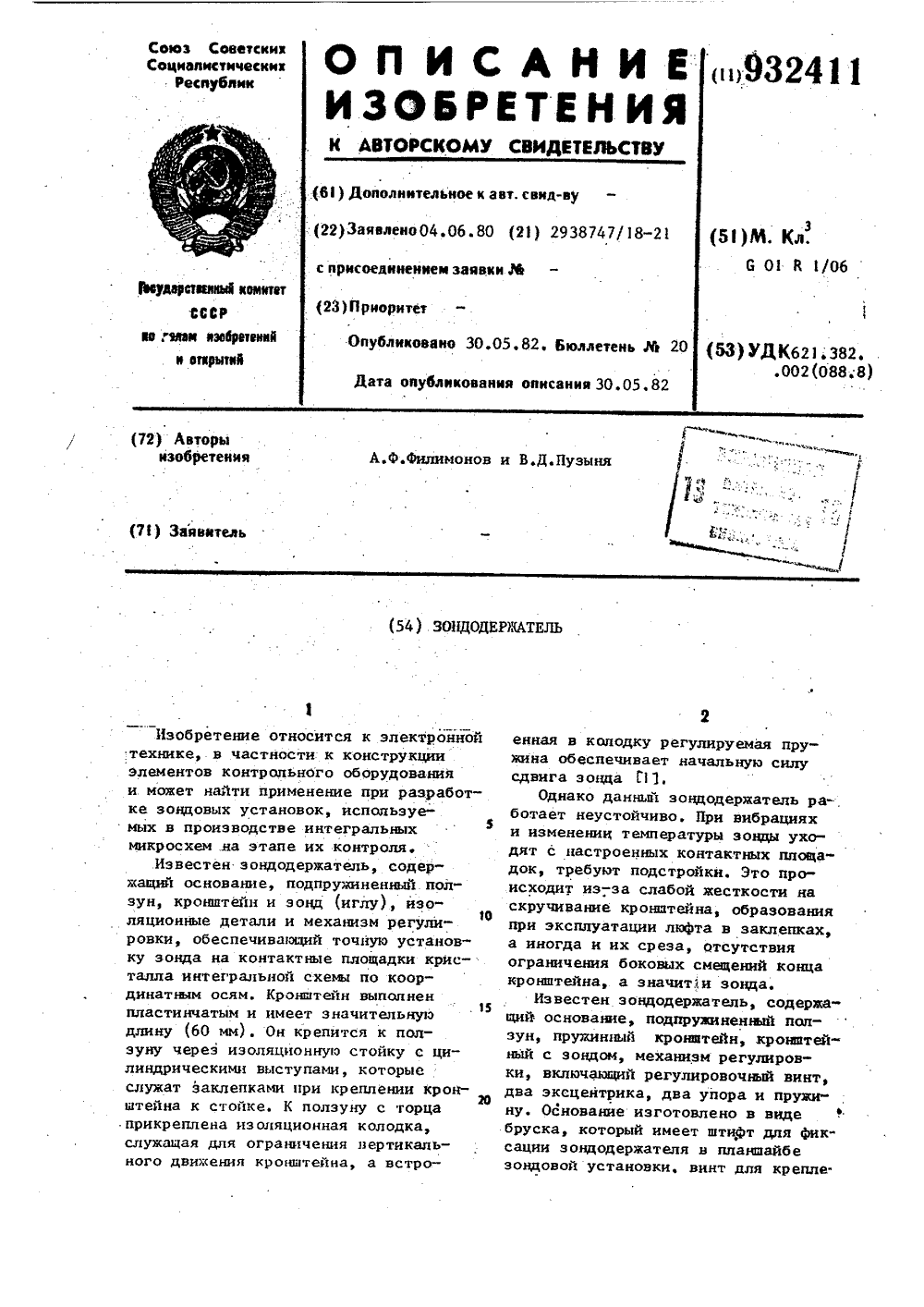

Номер патента: 932411

Опубликовано: 30.05.1982

Авторы: Пузыня, Филимонов

МПК: G01R 1/06

Метки: зондодержатель

...работыы.Указанная цель достигается тем, что в зондодержателе, содержащем основание, механизм регулировки с вин том и упорами, подпружиненный ползун с пазами под упоры, на котором закреплен кронштеин с зондом, основание фвыполнено ъ виде упругой скобы, наконцах которой жестко закреплены упоры механизма р егулир овки, выполнен -ные коническими, причем конусностьупоров больше конусности пазов, аоси упоров смещены одна относительно другой вдоль скобы, при этом механизм регулировки снабжен рычагом,конец которого размещен в коническом отверстии, выполненном на одномконце подпружиненного ползуна, другойконец которого выполнен в виде цанги.На Фиг, 1 изображен зондодержа -тель в продольном сечении; на Фиг. 2 то же, вид сверху; на Фиг, 3 - то...

Номер патента: 995000

Опубликовано: 07.02.1983

Авторы: Лысенко, Мамалыгин, Набережных, Яковлев

МПК: G01R 1/06

Метки: зонд, измерительный, ртутный

...диска 1, выполненного иэ неэлект. ропроводного и несмачиваемого ртутью материВНИИПИ Заказ 63229 Тираж 708 Подписи Филиал ППП "Патент", г. Ужгород, ул.Проектная 3 995000ала, со сквозным аксиальным капилляром 2,заполненным ртутью 3, и дисковой заглушки4 иэ .электропроводного и несмачиваемогортутью материала, плотно вставленной конусообразно заостренным выступом 5 в капилляр2, и металлической иглы 6, упирающейся острием 7 в конусное углубление 8 на дисковой заглушке 4. Зазор между гранями остриязаглушки соединен с системой 9 сжатого газачерез канал 10, выполненный в контактном 1 одиске 1 или в заглушке 4, Система 9 сжатого газа снабжена регулятором 11 давления.Зонд работает следующим образом,При опускании зонда на исследуемую поверхность...

Номер патента: 790994

Опубликовано: 30.03.1984

Авторы: Проскуровский, Пучкарев, Шпак

МПК: G01R 1/06

Метки: колебаний, плазмы, потенциала

...предельную частоту регистрации сигнала. Кроме того, использование термической ионизации паров цезия не позволяет получить плазму с высокой температурой и концентрацией, что ограничивает ее эмиссионную способность и уменьшает точность измерений при исследовании плазмы с более высокой температуроИ и концентрацией, чем промежуточная плазма.Целью изобретения является увеличение мощности выходного сиГнала и повышение верхней частоты регистрации при одновременном уменьшении габаритов зонда.Поставленная цель достигается тем, что в способе измерения потенциала и колебаний потенциала плазмы, заключающемся в том, что металлический зонд вводят в плазму, между зондом и исследуемой плазмой создают промежуточную плазму и по величине падения...

Номер патента: 1095073

Опубликовано: 30.05.1984

Авторы: Кобзарев, Топольницкий

МПК: G01R 1/06

Метки: зонд, измерительный, магнитный, свч

...в отрезке двухпроводной линии 2 передачичетный тип колебаний (волну ТЕМ коаксиального типа), который быстро затухает за счет большого поверхностного сопротивления резистивного экрана 3. В результате петля 5 связибудет возбуждаться только за счетсоставляющей магнитного поля, перпендикулярной плоскости измерительнойпетли 1.Таким образом, выполнение отрезка двухпроводной линии передачи иизмерительной петли в виде металлизации на поверхности плоской диэлектрической подложки с большой диэлектрической проницаемостью и заключениеотрезка двухпроводной линии передачив резистивный экран, т.е. в видепланарной конструкции, обработаннойпо высокому классу точности, позволило в чистом виде измерить одну составляющую магнитного поля, нормальную к...

Номер патента: 1206711

Опубликовано: 23.01.1986

Авторы: Ли, Нозиков, Утишев, Цопкало

МПК: G01R 1/06

Метки: головок, зондовых

...3, содержащийвинты 4 для фиксации его в заданномположении, направляющие стойки 5,установленные на оси симметрии столика 2 с определенным шагом, Наосновании 1 установлена каретка 6с возможностью продольных перемещений посредством винтовой передачи 7,закрепленной на стойке 8, и неподвижная стойка 9 для крепления концов проволок 10, другой конец которых крепится к подвижной каретке6 (крепление проволок может осуществляться любым способом - винтами, как это условно изображено на, чертеже, или зачаливанием, защемлением и т.д.),Пример изготовления одного извозможных вариантов зондовых головок. Для изготовления зондовых головок на устройстве закрепляют четыре проволоки 10 на каретке 6 и стойке 9. .Проволоку располагают так, чтобы по обе стороны...

Номер патента: 1307347

Опубликовано: 30.04.1987

Авторы: Куровцев, Харченко

МПК: G01R 1/06

Метки: контактирующее, печатных, плат, подключения

...штырь 6, высту 25пающий из диэлектрической панели 2и прокладки 3. К части монтажногоштыря 6, выступающей из диэлектрической панели 2, припаян неподвижныйконец пружины 5, другой конец которойприпаян к нижнему концу контакта 4.К нижнему концу монтажного штыря 6,выступающему из диэлектрической прокладки 3, припаян монтажный провод 7.В диэлектрической панели установлены 35ловители 8 для точной фиксации положения платы, колонки 9 с размещеннойна них рамкой 10, имеющей паз дляустановки платы, и два кронштейна 11,между которыми установлены два прижимных кулачка 12, соединенных междусобой осью 13 с насаженной на нейрукояткой 14, На рамке, подпружиненной вверх пружинами 15, установленыдва подшипника 16 с возможностью взаимодействия с кулачками...

Номер патента: 1320757

Опубликовано: 30.06.1987

Авторы: Григорьев, Зотов, Петровский, Шведова

МПК: G01R 1/06

Метки: зонд, измерительный, ртутный

...относится к измерительной технике и может быть использовано в измерительных устройствахдля исследования и контроля электрофизических параметров полупроводниковых и диэлектрических материалов иструктур на их основе.Цель изобретения - снижение погрешности измерения путем сохраненияпостоянства контактного пятна, что 10достигается исключением выхода ртутиза пределы калиброванного отверстияпри измерениях условия контактирования и вибрациях.На чертеже изображен измерительный ртутный зонд, общий вид.Измерительный ртутный зонд представляет собой контактное устройство,состоящее из корпуса 1 с предметнымстоликом с чашеобразной полостью,заполненной ртутью 2, механизма прижима (не показан). Сверху корпуса 1закреплена с помощью кольца 3...

Номер патента: 1432407

Опубликовано: 23.10.1988

Автор: Коваленков

МПК: G01R 1/06

Метки: зонд, параметров, цепей, электрических

...на слух, При равенстве частот двух этих сигналов можно говорить о равенстве входного напряжения эталонному. В простейшем случае эталонное напряжение может быть принято равным О. Если к входу 6 электронного блока 7 выключателем 17 через первый резистор 18 подключить первый вход 11, то на входе 6 появится неко торое напряжение, зависящее от соотношения сопротивления первого резистора 18 и сопротивления входа 6 электронного блока 7. Это напряжение через контакты переключателя 13 прикла дывается либо к второму контактному наконечнику 4, либо через зажим 14 к эталонному элементу 15. Если между первым 1 и вторым 4 контактными наконечниками включить резистор, то за счет падения напряжения на первом резисторе 18 напряжение на входе...

Номер патента: 1443213

Опубликовано: 07.12.1988

Авторы: Пантыкин, Черных

МПК: G01R 1/06, H05K 1/18

Метки: зондового, контактное

...образом.На стол 2 поступает иэделие 3,например полупроводниковая цластина,Включается вибропровод, придающийколебательной системе, образованнойстолом 2 и рассорами 6,плоскопараллельное колебательное движение. Изделие 3 перемещается по столу 2 слева направо и оказывается над вибрирующими зондами 5. Контакт осуществляется в начале Фазы бросания, при которой иэделие 3 силой инерции прижимается к столу 2, что позволяет обеспечить надежное контактирование и контроль параметров изделия без его остановки при режиме сквозной транспортной системы.Предлагаемое устройство может быть использовано и в режиме транспортной системы периодического действия, В этом варианте конструкции устройства отсутствуют относительные перемещения зонда 5 и...

Номер патента: 1457181

Опубликовано: 07.02.1989

Авторы: Краснов, Поликарпов

МПК: G01R 1/06, H05K 1/18

Метки: контактное

...блок (не показан).Контакты 4 устанавливаются на требуемом размере 1 (фиг. 1). При этом на хвостовике 6 контактов 4 надевают втулки 7 до упора в неподвижнуюколодку 3 и закрепляют их (втулки 7) к хвостовикам 6, например, пайкой, образуя внешние упоры с предварительным натягом пружин 8, В положении контактирования обеспечивается зазор С (фиг. 5) между втулками 7 и неподвижной колодкой 3.Контактное устройство работает следующим образом.Под действием пружины 22 подвижная колодка 2 находится в крайнем выдвинутом положении и фиксируется малыми ступенями 12 фиксаторов 11 в дно малой ступени 15 паза 14 в корпусе 1 через верхние концы плоской пружины 9,При подведении контактного устройства к объекту 25 (например, к микросхеме, распаяной...

Номер патента: 1525587

Опубликовано: 30.11.1989

Авторы: Кравченко, Осадчук, Починко, Ревенок

МПК: G01R 1/06

Метки: диагностики, зондовой, плазмы

...кв,".нтовацня напряжения ГСгй 5, д:.;.од старшего назряда , чет и ка 19 меняет свое состояние и сбрасывает в ноль Р-триггер 22, а следовательно,. перевдцт БВХ 9 из режима хга ения в режи выборки и успянавчивает ОЗУ А,10 6 в режим считывания, через э момент 2 ИгП 30 (Э) сбрасывает и чл,. П-,риг.:р 26, запирая таким сб,ззом ГС 1,Н 5, и через элемент 2.Л 20 сбраываея счетчик 19ноль. Одновременно н.";:снецпе сос - тоянпя счетчик:. привс ццт к изменению состояния 0-триггера 16, который устананлиьаст разрешающий уровень на вход. элемента 2 И 31 1 Э), так что импульсы ог генератра тактовых импульсов ГС 1 В 5 через лемент 2 И 31 и 2 И 1 И 29 постунаюг цз счегный вход гч,тчика 19, изм няя тем самьгм адреса ОЗУ АЦН, Синхроцц поступают...

Номер патента: 1529128

Опубликовано: 15.12.1989

Авторы: Кушак, Оркин, Сушин

МПК: G01R 1/06, H05K 1/18

Метки: колодками, контактное, микросхем, плат, размещения, т-образными

...целях45 защиты от механических повреждений кожухом 13.В корпусе 1 на осях 14 крепятся зажимы 15 и 6, концы которых снабжены выступами 17 и 8, Торцовые части выступов снабжены скосами 19, имею- шими наклон по отношению к внешним сторонам подвижного основания 2, Для обеспечения необходимого усилия на зажимы действуют пружины 20, установ 55 ленные в корпусе. В свободном состоянии выступы 17 и 18 зажимов 5 и 16 опираются на подвижное основание 2. В колодках 1 выполнены пазы 2 с углублениями 22, снабженными наклонными верхними участками 23.Устройство для функционального контроля плат работает следующим образом.Для контроля платы или блока ППЗУ на колодку 11 платы 12 устанавливают подвижное основание 2, фиксируя его по периметру колодки, При...

Номер патента: 1631761

Опубликовано: 28.02.1991

Авторы: Логинов, Хорошевский

МПК: G01R 1/06, H05K 1/18

Метки: групповое, контактирующее

...положение кроннтейна 4 и кон ца зонда 7 зондодержятеля 8 без изменения координат зонда по Х,У. В кронштейне 4 также на двухпараллелограммной пружинной подвеске 5 подвешен зондодержатель 8. Винт 9 позволяет 25 до выставления контактирующего узла 2 по Х, У, Е на зондовом кольце 1 откорректировать начальнуюточку отсчета рабочего усилия контактирования, В корпусе 3 размещен.посточный магнит 10, с помощью которого осуществляется прихват контактирующего узла 2 к зондовому кольцу 1. Монтажный провод 11, оканчивающийся штырем 12, осуществляет электрическую связь зонда 7 с гнездом на коммутирующем кольце 13. Манипулятор 14, устанавливаемый на зондовом кольце 1, выполнен съемным с возможностью перестановки его к каждому контактирующему узлу 40...

Номер патента: 1653190

Опубликовано: 30.05.1991

Авторы: Данилов, Пеков, Сокол

МПК: G01R 1/06, H05K 1/18

Метки: контактное, планарных, проводников

...ф-лы, 3 ил,овои контактн; й гоКое(тяк гное устройство етп 51 контр О" ля г(панарцых проводцчк св работагтследуюцм образом.Рт ОСЕЕОВяЕЕИИ СТОЛя 3 т(ЫПОПНЕН(НОГО цз стерритя бария, уль гра звуковым(Еетодоы Формируется гнездо, глубина ц Форма которого соогветс гвуют форме контролируемого паде;(ия Поверхность стола со стороны гнезда намагничивя"- ют,Подложку 12 ус ганявливают в гнездостола 3, при этом по(верхость столаи подложки образуют бессгуценчатуюплоскость, к которой затем притягивается контактная головка 2, которая способца намагничиваться, лслегствие того, что обе сте стороны содержат Ферромагнитные слои т,фиг. 1 исэиг. 2),21т(ЯЛЕЕ ОСУЩЕСТВЕЕЯЮТ СОВМЕЩЕНИЕ КОЕ(-тактцой головки 2 и подложки 12, дгяэтого подложку помещают в гнездо...

Номер патента: 1691974

Опубликовано: 15.11.1991

Авторы: Евменев, Милованов, Плашенков, Шапошникова

МПК: G01R 1/06, H05K 1/11

Метки: головка, зондовая

...1 закреплен в корпусе К зондовой головки. Зонд 2 в рабочем положении приводи-ся г контакт с контактной площадкой 9 полупроводникового прибора О3 ондовая головка работает следующими образом,Гри опуса:ии зондовой головки в рабоче; положение зонд приводится в электоический контакт с площадкой 9, Сила прикима определяется упругими свойства" ми материала зондодержателя и спиральными изгибами 5, которые придаю" жесткость конструкции, а также работаю" как г.рукины кручения. Прорези 7 в плас и:е зондодержателя сделаны с целью созд;" ния слоя материала определенной толщины консольные балки б), к которому крепятся по всей его длине упругие элементы 3 и 4, образующие совместно с ним биметаллическое соеди; ение вследстьие...

Номер патента: 1691975

Опубликовано: 15.11.1991

Авторы: Либурский, Осколков

МПК: G01R 1/06, H05K 1/11

Метки: контактное, печатных, плат

...3935 Тираж ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 Йзобретение относится к радиотехнике и может быть использовано для определения правильности монтажа и измерения параметров печатных плат,Цель изобретения - расширение номен. клатуры контролируемых печатных плат.На чертеже приведена схема контактного устройства для контроля печатных плат,Контактное устройство состоит из корпуса (не показан) с упругим диэлектриче. ским основанием 1, направляющей платы 2 управляющих плат 3, контактных элементов 4, снабженных сьемными упорами 5 и под" ключенных к печатной плате 6, выводов 7,...

Номер патента: 1725133

Опубликовано: 07.04.1992

Авторы: Дойчо, Ройзин, Свиридов

МПК: G01R 1/06

Метки: фотозонд

...за счет стабилизации и минимизации расстояния между измерительным электродом и областью фотовозбуждения путем формирования указанного расстояния с помощью мениска ртутного зонда, а также расширение области применения фотозонда за счет обеспечения возможности проведения фотоэлектрических измерений в сканирующем режиме.Указанная цель достигается тем, что в фотозонде, содержащем трубчатый световод с капилляром, заполненным токопроводящей жидкостью, установленным с возможностью контактирования с контро 30 35 мощью системы 3 и подачи ртути 5 в капил 40 50, рения фотоэлектрических характеристик. Кроме того, имеется возможность регули 5 10 15 20 25 лируемой поверхностью, дополнительно введен узел, обеспечивающий регулировку давления...
