Куровцев

Номер патента: 1792692

Опубликовано: 07.02.1993

Автор: Куровцев

МПК: A61H 39/00

Метки: акупунктуры

...схема устройст- . Устройство работает следующим обрава; на фиг,2 - схема блока управления; на зом.фиг.3-5 - варианты выполнения активного Подготовка устройства к функционироэлектрода, . 30 ванию осуществляется включением блока 6Устройство для акупунктуры состоит из питания, Пассивный электрод 7 находится вкорпуса (не показан), стимулятора 1., пред- постоянном контакте с кожным покровом.ставляющего собой сверхминиатюрную пациента. Электропроводящим выступом 2лампу накаливания с электропроводящим стимулятора 1, выполняющим функциюпо.выступом 2, блока 3 управления, блока 4 35 искового электрода, производится сканиропоиска БАТ, генератора 5 электрическихим- . вание кожного покрова около БАТ допульсов, блока 6 питания, пассивного элек-...

Номер патента: 1616665

Опубликовано: 30.12.1990

Автор: Куровцев

МПК: A61H 39/02

Метки: активных, биологически, индикации, поиска, точек

...Входзаторможенного мультивибратора 7 закрыт, генеоация счетных импульсов не происходит, счетчик 8 имг)уиьсов выцаетсостоян.;е "0", которое дешифрируется дешифрато)ом 10 и индицируэтся инди(ЯТОООМ1.(.игнял упрявле эя с Выходов счетчи;.:,8 поступает на упрявляощие входы коммутя 1 оря 4, Оммутио".,ет Выход му 1)ьтиплекра .тервым информяцлонным Входом, не.:,"ФЕНтя СОСТЯНИЯ КСМГ)ЯРЯТОРЯ и ВСЕ 1 Л СХЕ"мы,Ь момент Г 1 опядяния яктивнОГО электрода 1 на биологически Яктивнун) точку сопротивление между эл-,ктродами 1 и 2 резкоуменьшаетсячто приводит,; переходу комп)Яраа О)Я 5 ВОстоя ние Яы( О(ого потенциала нэ его выходе. Этим потенциаломвключается в работу мультивибратор 7 свыходя кагорого счетные импульсы поступают на счетчик 8,...

Номер патента: 1535559

Опубликовано: 15.01.1990

Автор: Куровцев

МПК: A63J 17/00

Метки: светомузыкальное

...трубки 2-1, , 2-и междугазовой и жидкой средами, определяемая внутренним диаметром трубки 2-1,2-и, по которой движется смесь.Максимальный внутренний диаметртрубки 2-1, , 2-и зависит от смачиваемости ее поверхности жидкостью(т.е, от материала трубки 2-1,2-п и свойств жидкости). При диаметре трубки 2-1.2-п, большем2 йс, где й щ - радиус смачиванияжидкости, не наблюдается устойчивойграницы между газоьой и жидкой средами в поперечном сечении трубки, т.е.максимальный диаметр трубки 2-1,2-и Л ( 2 Е,. Минимальньп диаметртрубки 2-1, , 2-и ограничен капиллярным эффектом, а минимальнаядлина трубки 2-1, , 2-и - зрительным эффектом, т.е. возможностьюсуществования в ней не менее двухили капелегде Р, - внутренний диаметр трубки 2-1, , 2-п.Максимальная...

Номер патента: 1315531

Опубликовано: 07.06.1987

Авторы: Гудков, Данилин, Кулаков, Куровцев

МПК: C25D 21/12

Метки: гальваническом, площади, процессе

...6 тока,сигнал нуль-органа которого переключает командоаппарат. Выход 9,5 командоаппарата подключает к управляющему входу источника 4 питания генератор 18 пилообразного сигнала, приэтом через ключ 24 аналоговый сигналцифроаналогового преобразователя 21 55подается на суммирующий усилитель 16устройства 13 установки в "0" датчика 7 напряжения,31 4Рост выходного тока источника 4 продолжается до тех пор, пока прирост напряжения лО в ванне не станет равным дО, записанному в блоке 19 памяти. Сигнал устройства 13 (нуль- органа) поступает на вход 9.5 командоаппарата 9, переключая его в следующее положение, при этом фиксируется выходной сигнал генератора 18 пилообразного сигнала, вследствие этого фиксируется и выходной ток источника 4 питания,...

Номер патента: 1307347

Опубликовано: 30.04.1987

Авторы: Куровцев, Харченко

МПК: G01R 1/06

Метки: контактирующее, печатных, плат, подключения

...штырь 6, высту 25пающий из диэлектрической панели 2и прокладки 3. К части монтажногоштыря 6, выступающей из диэлектрической панели 2, припаян неподвижныйконец пружины 5, другой конец которойприпаян к нижнему концу контакта 4.К нижнему концу монтажного штыря 6,выступающему из диэлектрической прокладки 3, припаян монтажный провод 7.В диэлектрической панели установлены 35ловители 8 для точной фиксации положения платы, колонки 9 с размещеннойна них рамкой 10, имеющей паз дляустановки платы, и два кронштейна 11,между которыми установлены два прижимных кулачка 12, соединенных междусобой осью 13 с насаженной на нейрукояткой 14, На рамке, подпружиненной вверх пружинами 15, установленыдва подшипника 16 с возможностью взаимодействия с кулачками...

Номер патента: 1112556

Опубликовано: 07.09.1984

Авторы: Генусов, Куровцев

МПК: H03K 17/04

Метки: коммутатор, многоканальный

...десятков, сотен всех блоков сое динены параллельно и подключены к входным информационным шинам. На чертеже представлена функциональная схема предлагаемого коммутатора.60Многоканальный коммутатор состоит из и блоков 1, каждый иэ которых содержит регистры 2-4 памяти соответственно единиц, десятков, сотен,дешифраторы 5-7 соответственно единиц,де сятков,сотен, управляемую группу 8-10ключей соответственно единиц, десятков,сотен, К релейных элементов 11, входных К шин 12 коммутатора, выходных ишин 13, распределителя 14 импульсов,регистра 15 памяти, шины 16 записи,информационной шины 17,Выходы регистров 2-4 памяти подключены соответственно через дешифраторы 5-7 и через управляемые группы 8-10 ключей к входам релейных элементов 11...

Номер патента: 1003338

Опубликовано: 07.03.1983

Авторы: Александр, Генусов, Куровцев, Поздняков

МПК: H03K 17/04

Метки: коммутатор, многоканальный

...достаточно двух блоков 1 и одного блока 12.При использовании многоканального коммутатора для измерений с подачей испытательных сигналов количество блоков 1 и 12 зависит от количества испытательных сигналов, одновременно подаваемых на объект контроля.Коммутатор работает следующим образом.В блоках 1 может быть включен только один релейный элемент 4 иза в блоках 12 - любое количество релейных элементов 4 в любом сочетании; Для этого необходимо 8 этаповработы,1 этап. Подготовка числа "0", которое необходимо записать в сдвиговый регистр 13, например 1 раз.По сигналу "Записьф, поступающему с шины 11, записывается закоди"рованное число в регистр б памяти.Эта информация через распределитель5 поступает на вход сдвигового регистра 13, таким...

Номер патента: 940301

Опубликовано: 30.06.1982

Авторы: Генусов, Куровцев, Поздняков, Савин

МПК: H03K 17/04

Метки: коммутатор, многоканальный

...памяти с информационных шин 7записывается закодированное число, которое определяет режим работы распределителя 5 импульсов. Зто число записывается по сигналу Запись", поступающемус шины 11, распредилитель 5 импульсовподготавливает прохождение синхронизируюшего сигнале с шины 8 на управляющиевходы счетчика 2,На втором этапе производится записьномера релейного элемента 4 в счетчик2 и его включение. На информщронныешины 7 поступает двоичное число 7.,,соответствующее номеру включаемогорелейного элемента 4. Подается синхро-.низируюший импульс по шине 8, которыйчерез распределитель 5 импульсов посту 35пает нв управляющий вход счетчика 2.Производится запись числа в счетчик 2,дешифрации числа дешифрвгором 3 ивключение нужного релейного...

Номер патента: 866259

Опубликовано: 23.09.1981

Авторы: Куровцев, Савин

МПК: F02P 3/04

Метки: зажигания

...конденсатора 3, а также через входное сопротив ление триггера 7 Шмитта. 55При достижении напряжения на накопительном конденсаторе 3 величины Ун (время 1, ) тригсер 7 Шмитта возвращается в исходное состояние, при этом ключ 9 включается,.преобразователь 1 напряжения подзаряжает конденсатор 3 до .)н . И так повторяется до тех пор, пока не разомкнутся контакты 13 прерывателя. В момент размыкания контактов прерывателя поМается отпирающий импульс с выхода мультивибратора 6 на управляющий вход 12 блока 2 зажигания, происходит разряд конденсатора 3 через первичную обмотку катушки зажигания, и образуется искра. Одновременно при этом отпирающий импульс с выхода коммутатора 5 поступает на элемент ИЛИ 10. который выключает ключ 9. На...

Номер патента: 856052

Опубликовано: 15.08.1981

Авторы: Куровцев, Макошин, Савин, Харченко

МПК: H05K 1/11

Метки: контактное, печатных, плат

...6 устанавливаются съемные контакты 5,Контрольные точки объекта контроля выбраны таким образом, чтобы вдоль контактной шины находилась одна точка контактирования (места установки съемных контактов условно зачеркнуты),С целью контактирования в любой точке печатной платы контактные шины , 8 расположены параллельно друг другу с минимальным шагом координатной сетки, а отверстия в диэлектрической направляющей вдоль контактной шины также расположены с минимальным шагом координатной сетки.Объект контроля, собранный на печатной плате 10, устанавливается на контактный блок 1, тем самым производится соединение контрольных точекобъекта контроля с входами коммутатора 2 через съемные контакты 5 и контактные шины 8. С целью...

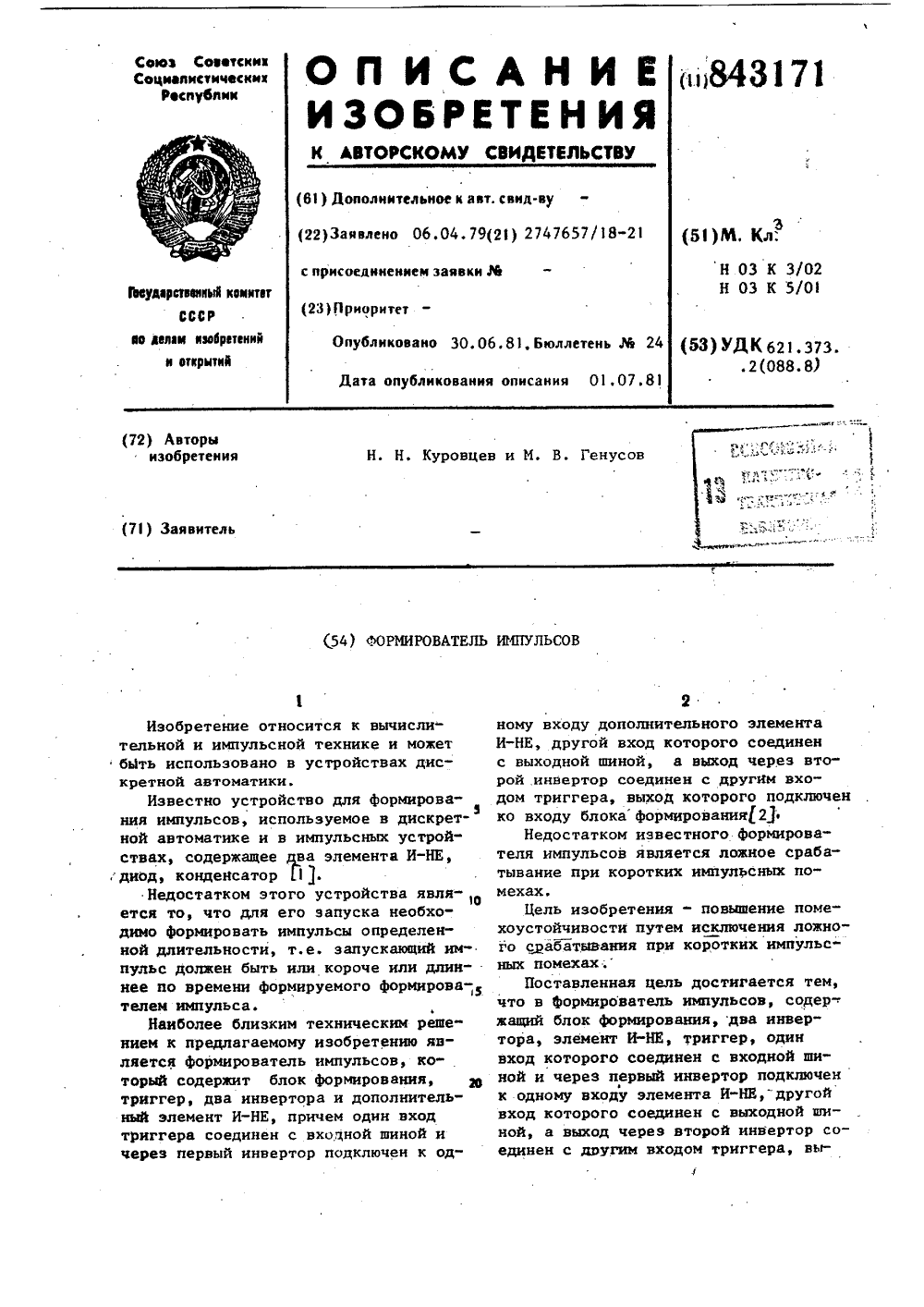

Номер патента: 843171

Опубликовано: 30.06.1981

Авторы: Генусов, Куровцев

МПК: H03K 3/02

Метки: импульсов, формирователь

...ется логический "0", который закрывает элемент И 8 на время длительности импульса, формируемого дополнительным блоком 2 формирования, логичес 71 4кий "О" с выхода блока 2 поступает на вход триггера 4, на выходе которого появляется логическая "1". По окончании импульса, формируемого дополнительным блоком 2 (время С ), на выходе элемента И 8 появляется логическая "1", так как на всех входах элемента И 8 логические "1".Логическая "1" на выходе элемента И 8 запускает блок 1 формирования, ко.торый формирует на выходной шине 10 импульс (время 1-й ),. длительность которого не зависит от длительности импульса на его входе. По окончании запускающего импульса, на входной шиле 9 (времяй) триггер 4 возвращаетсяв исходное состояние, т.е. на...

Номер патента: 834953

Опубликовано: 30.05.1981

Авторы: Куровцев, Макошин, Харченко

МПК: H05K 13/02

Метки: выводами, ориентации, осевыми, сортировкирадиодеталей

...14 бракованных радиодеталей, блок 15 контроля, блок 16 управления.Устройство работает следующим5 образом.Из бункера 1 с питателем радиодетали 4 поступают в гнезда транспор; ;тирующего барабана 2, который вращается приводом 5. При вращении10 транспортирующего барабана 2 выводы радиодеталей 4 касаются контактов 10 и 11, и производится проверка радиодетали. Если радиодеталь бракованная, то блок 15 контроля подает сигнал на блок 16 управления, который на этому сигналу отключает электромагниты 8 и 9, и рычаги б и 7 вводятся в гнезде 3 транспортирующего барабана 2. Радиодеталь 4 сбрасывается в накопитель 14 бракованных радиодеталей. Если радиодеталь 4 годная, то блок 16 управления по сигналу с блока 15 контроля отключает привод 5...

Номер патента: 783958

Опубликовано: 30.11.1980

Авторы: Гительзон, Куровцев

МПК: H03K 3/70

Метки: импульсов, серии, формирования

...2,б - временные диаГраммы для случая, когда момент запускаустройства совпадает по времени с при-,ходящим от генератора импульсов импульсом.В исходном состоянии на входах мно" - говходового элемента И б все "1",ана его выходе 11 также "1",. на основном выхое 12 триггера 3 - "0", на 35его инверсном выходе 13 - "1", импульсы от генератора импульсов 1 непроходят через ключевой элемент, таккак на его выходах 12 и 14 - "0".При запуске устройства для формиро 40-вайиясерии -импульсов информация отблока хранения программы поразряднопоступает на входы счетчика 4, и внем записывается число, соответствующее количеству импульсов в серии;значит хотя бы на одном из входов многовходового элемента И б появляется.Эта "1" разрешает прохождение импульса от...

Номер патента: 763855

Опубликовано: 15.09.1980

Авторы: Куровцев, Сапов

МПК: G05B 23/02

...с них через преобразователи 5 или непосредственно подключаются на измерительные входы блока 7, Используя паузы в процессе контроля первого объекта (например, время разгона электродвигателей, прогрев ламп и т, и,) блок 7 при наличии сигнала на втором информационном выходе блока 11, подключает второй коммутатор 3, 4 (вместо первого) путем выдачи сигнала на втором управляющем выходе. Программа работы блока 7 обеспечивает контроль объектов со сдвигом во времени в соответствии с их циклограммами проверки. Таким образом, контроль каждого объекта осуществляется во времй пауз в процессе контроля всех остальных объектов, которые подключаются или ожидают своей очереди, При окончании проверки одного из контролируемых объектов 1, 2 блок 7...

Номер патента: 604141

Опубликовано: 25.04.1978

Авторы: Гительзон, Куровцев

МПК: H03K 5/153

Метки: импульсов, одиночных, формирователь

...прихода управляющего импульса впромежутке между синхроимпульсами.В исходном состоянии на основных выходах триггеров 3, 4, 5, 6 состояние "0".При приходе управляющего импульса нашину 10 (фиг. 2 б) в момент времени 1триггер 3 переворачивается и на его выходе 12 появляется "1, разрешающая про 50хождение синхроимпульсов на счетный вход14 триггера 4 с шины 11 синхроимпульсов(фиг, 2 в), По окончании первого синхроимпульса, поступающего на счетный вход 14триггера 4 (фиг.2 г), на его выходе 15появляется "1", разрешающая. проход синхро-"импульса через элемент И 2. Второй синхроимпульс с момента времени 1 приходауправляющего импульса проходит на вход20 триггера 6 и устанавливает "1" на еговыходе, По окончании второго синхроимпудьса на...

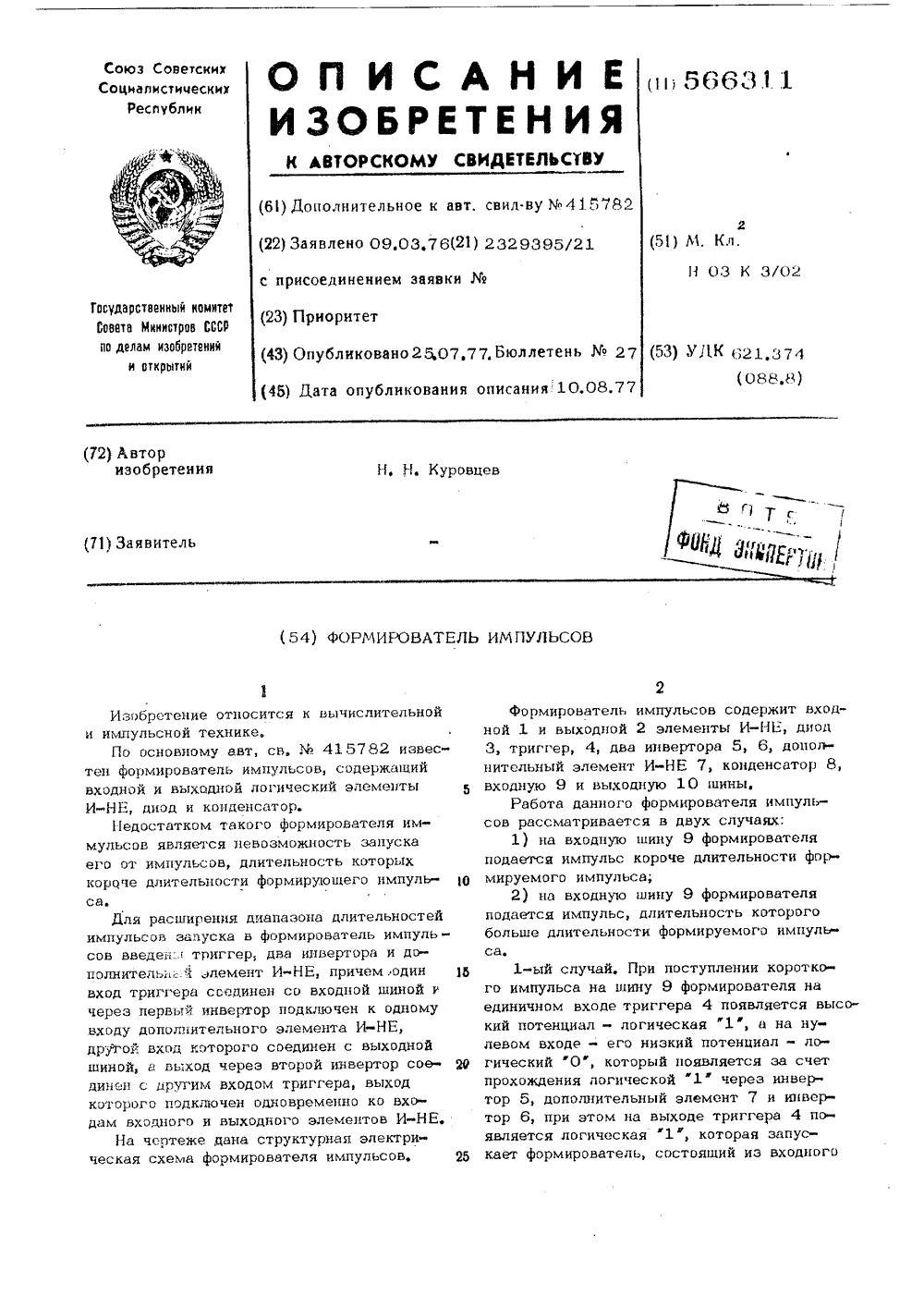

Номер патента: 566311

Опубликовано: 25.07.1977

Автор: Куровцев

МПК: H03K 3/027

Метки: импульсов, формирователь

...появляется логический 0", который также присутствует на нулевом входе триггера 4, при этом триггер находится в единичном состоянии до тех пор, пока на выходной шине 10 снова це появится логическая "1. При появлении 1 " на шине 10 и логического 0 на шине 9, так как запускающий импульс уже кончился, триггер О 4 переходит в нулевое состояние, так как появляется логическая 1 " на нулевом вхс- де триггера 4. Появление логической 1" на нулевом входе триггера 4 становится возможным, так как на выходе инвертора 5 и на шине 10 появляются логические 1, а две логические 1" на входе элемента И-НЕ 7 дают на выходе ее логический 0", а на выходе инвертора 6 - логическую "1 ф,Длительность запускающего импульса Тн) должна быть не менее; и оу опт...
