G01N — Исследование или анализ материалов путем определения их химических или физических свойств

Номер патента: 1758413

Опубликовано: 30.08.1992

Авторы: Зубко, Кулеш, Лугаков, Сакович, Франюк

МПК: G01B 7/00, G01N 27/90

Метки: металлических, поверхностных, слоев, толщины

...согласно способу частотывыбирают по глубине проникновения так,что один раз вихревые токи в изделии возбуждают в слое, заведомо меньшем, чемначало переходного слоя, а другой раз - взаведомо большем, чем глубина переходного слоя.Повышение точности контроля толщины металлического поверхностного слоядостигается эа счет выбора месторасположения катушек для измерения тангенциальной и нормальной составляющейпеременного магнитного поля, а также засчет выбора частот подмагничивания одной с глубиной, заведомо меньшей глубины проникновения переходного слоя. а другой - заведомо большей глубины переходного слоя, что позволяет отстроиться от влияния самого переходного слоя на показания толщины металлического поверхностного слоя.На чертеже...

Номер патента: 1758463

Опубликовано: 30.08.1992

Автор: Титенок

МПК: G01M 13/00, G01M 13/02, G01N 3/56 ...

Метки: зубчатых, оценки, передач, работоспособности

...от твердостиповерхности соседнего зуба, а закрепленыупомянутые зубья 5 и 6 на колесах 1 и 2таким образом, что суммарные твердостиповерхностей каждой пары контактирующих зубьев равны между собой, что поясняется следующим образом: приперемещении против хода часовой стрелкиот зуба 1 в направлении К, зубья колеса 1имеют убывающую величину твердостей ихповерхностей, что условно отражается накруговой диаграмме 7, Более длинные отрезки дуг диаграмм 7 характеризуют большую твердость поверхностей находящихсяпод ними зубьев, и наоборот - короткиеотрезкидуг диаграмм 7 характеризуютменьшую твердость зубьев, Таким образом,на участке 1 - К имеем:НВ 1 НВ 2НВк -1НВкгде НВ 1 = НВвахНВк = НВвиНа участке-и зубья, в зависимостиот твеодости их...

Номер патента: 1758468

Опубликовано: 30.08.1992

Авторы: Волошин, Каган, Корнилов

МПК: G01M 19/00, G01N 3/00

Метки: качества, книг

...ниги до достижения угла удои величину момента сопрокрыванию, измеряют угол ти. Затем фиксируют неподпри перемещении раскрытой ельно листа определяют усерелистыванию. 4 ил. мощью пальцев 7, расположенных по краям жесткой рамки, которая крепится к стойке винтами 8 (фиг,2). Книга раскрывается усилием Р, прикладываемым к передним полям (фиг.3) до тех пор, пока не будет достигнут угол удобочитаемости (фиг.4), соответствующий рекомендациям для данного издания.Определяют усилие сопротивления при раскрывании книги до достижения угла удобочитаемости и величину момента сопротивления раскрыванию,Момент раскрывания может быть определен при помощи рычага 9, шарнирно связанного с вертикальной стойкой и основанием 10. Затем книга...

Номер патента: 1758469

Опубликовано: 30.08.1992

Авторы: Гордеев, Смирнов

МПК: G01N 1/10

Метки: волокнистых, отбора, суспензий, фильтрата

...и воздуха, при этом каналдвижения воздуха соединен со смежнымиполостями этих мембран и направлен в запирающую полость через разделительную,Кроме того, поставленная цель достигаетсяза счет выполнения фильтрующей поверхности в форме цилиндрического сегмента сперфорацией,На фиг,1 изображено устройство, общий вид: на фиг,2 - пневмокамера в периодотбора пробы фильтрата; на фиг.З-тоже, в период регенерации фильтра.Усгройство содержит корпус 1 с шаровым краном, заборную телескопическуюштангу 2, сальник 3, фильгрующий элемент4, выполненный в виде клинообразной фор.20 35 50 мы, импульсивный пневматический блок 5,трубопроводы 6 и 7 подвода воздуха и отвода фильтрата, пневмакамеру 8, Пневмокамера 8 включает корпус 9 с крышками 10 и 11, между...

Номер патента: 1758470

Опубликовано: 30.08.1992

Авторы: Катульский, Манойло, Романютин, Тышкевич, Черкасов

МПК: G01N 1/10

Метки: жидких, качественных, подготовки, пробы, смесей, характеристик

...трехкомпонентной смеси на ее качественные характеристики, что обеспечиваетточность определения качественных характеристик по косвенному параметру в системе автоматического контроля,На чертеже изображено предлагаемоеустройство для подготовки пробы для системы автоматического контроля качественныххарактеристик трехкомпонентных смесей.Устройство содержит фильтр 1, блок дозировочной подачи 2, блок термостатирования в виде корпуса 3 с греющей рубашкой 4и размещенным внутри ее змеевиком 5.Крышка корпуса б снабжена соплом 7, соединенным с выходом змеевика 5 и патрубком 8 для установки регулятора давленияпрямого действия 9. Днище корпуса 10 выполнено с возможностью установки чувствительного элемента 11 и соединено сблоком отвода...

Номер патента: 1758471

Опубликовано: 30.08.1992

Авторы: Артеменко, Жихарев, Лабутин, Лагутичев, Савченко, Шаев

МПК: G01N 1/20

Метки: отбора, пищевых, продуктов, сыпучих, ферропримесей

...содержащем привод,транспортер, электромагнит, бункер с загрузочным и выпускным отверстиями, электромагнит установлен в загрузочномотверстии бункера, выполненного в видепакета из магнитопроводов, установленныхс наклоном к горизонтальной плоскости ивыпускному отверстию бункера, а дно бункера выполнено поворотным с возможностью перекрытия электромагнита от выпускного отверстия бункера,Предложенное устройство для отбораферропримесей из сыпучих пищевых про 5 дуктов позволяет повысить эффективностьотбора ферропримесей путем гашения кинетической энергии включений за счет наклона магнитопроводов электромагнита кгоризонтальной плоскости и выпускному от 10 верстию,На фиг.1 представлена установка, видспереди; на фиг.2 - сечение А - А на фиг.1;...

Номер патента: 1758472

Опубликовано: 30.08.1992

Авторы: Табакаев, Федоров

МПК: G01N 1/20

Метки: отбора, полужидких, проб, сыпучих

...вала, из-за невозможности обеспечения одной лишь ударной штангой зазора между полым валом и головкой в момент пробоотбора.Целью изобретения является повышение надежности работы устройства, а также расширение области его применения.Поставленная цепь достигается тем, что фиксиру 1 ащий механизм выполнен в виде полой втулки, жестко соединенной со стержнем, установленным внутри ударной штанги, на которой расположена пружина между скользящей втулкой и упором, жестко укрепленным на ударной штанге, а диаметр описанной вокруг пробоотборника окружности больше наружного диаметра полой втулки, приче." пробоотборник выполнен в форме гексаганальной пирамиды.На чертеже представлено устройство, продольный разрез,Устройство включает ударную штангу...

Номер патента: 1758473

Опубликовано: 30.08.1992

Автор: Кулаков

МПК: G01N 3/00

Метки: жесткости, пружины

...осуществляется следующим образом,Испытуемую пружину 2 устанавливают на столе 1 с помощью оправки 9 и, перемещая шток 4, подводят его до соприкосновения пуансона 6 первым витком пружины 2, после чего с помощью измерителя 7 измеряют длину пружины в свободном состоянии и показания измерителей 7 и 8 устанавливают на ноль.В этом положении свободный ход эталонной пружины 5 выбран и она, как и пружина 2, разгружена от осевого усилия Р Длина эталонной пружины 5 совместно с пуансоном 6 Нко, а общая высота системы пружина 2 - пуансон 6- эталонная пружина 5 Но. Новым перемещением штока 4 деформируютиспытуемую пружину 2 до длины НР, определяемую из соотношения де Нс - длина пружины 2 в .ободном стоянии по результатам измере ий1758473 ЛНэгде цэ -...

Номер патента: 1758474

Опубликовано: 30.08.1992

Автор: Ерусалимский

МПК: G01N 3/00

Метки: испытаний, образцов, прочность

...образца, рычаги соединены с жесткимиэлементами с возможностью их поворотавокруг осей элементов, тросц расположенына прямой линии, проходящей через точкиих крепления к рычагам, а другие концытросов прикреплены к силовозбудителю,На фиг,1 даны общий вид устройства исхема испытаний, на фиг,2 - разрез А - А нафиг,1; на фиг.З - то же, вариант нагруженияобразца.Устройство включает одноплечие рычаги 1 и 2, соединенные с торцами элементов3,4, предназначенных для прикрепления кторцам криволинейного образца 5, силовозбудитель 6 и два троса 7 и 8, одни концыкоторых прикреплены к рычагам 1 и 2 наразных расстояниях от осей элементов 3, 4,а другие концы соединены с силовозбудителем 6. Рычаги 1 и 2 соединены с элементами3,4 с возможностью...

Номер патента: 1758475

Опубликовано: 30.08.1992

Авторы: Ерасов, Загребалов, Пацак

МПК: G01N 3/00

Метки: модуля, упругости

...модуля упругости материала за счет дополнительного испытанияобразца, модуль упругости которого известен,Укаэанная цель достигается тем, что дополнительно к образцу в виде стержня, который нагружают сжатием с постояннойскоростью деформирования до потери устойчивости, регистрируют усилие сжатия вмомент потери образцом устойчивости и повеличине этого усилия и первоначальныхгеометрическим размерам стержня определяют модуль упругости материала образца,аналогично испытывают образец, имеющийодинаковые размеры с исследуемым образцом и изготовленный из материала, модульупругости Ео которого известен, определяют по результатам испытания дополнительного образца параметр г, учитывающийкраевые условия на концах стержня при егонагружении,...

Номер патента: 1758476

Опубликовано: 30.08.1992

Авторы: Гурвич, Мельников, Перов

МПК: G01N 3/08

Метки: испытания, композиционного, матрицей, нормальной, образец, повышенной, полимерной, растяжение, температурах

...для испытания на растяжение при нормальной и повышенной температурах содержит рабочую часть в виде прямоугольной пластины, захватные части и скрепленные с захватными частчми посредством слоя связующего накладки иэ материала пластины для приложения растягивающего усилия, причем слой связующего между захватной частью и накладкой выполнен толщиной не больше минимального расстояния между слоями матрицы и размещен на расгтоянии не меньше 4 п от кромки накладки, гда Ь - толщина рабочей части.5101520 25 30 35 40 45 50 55 На фиг.1 показана конструкция образца-прототипа. Образец состоит из рабочей части 1, захватных частей 2 и накладок 3, скрепленных с захватными частями 2 посредством слоя связующего 4. На границах рабочей части 1 и...

Номер патента: 1758477

Опубликовано: 30.08.1992

Авторы: Ерусалимский, Ляпин

МПК: G01N 3/08

Метки: образец, оценки, прочности, трубчатый

...части их контура, диафрагма 7 соединена с частями 3, а диафрагма 8 - с частями 4 захватной части образца.Испытание образца производят последовательным нагружением его частей до разрушения по соответствующим участкам надрезов, Предварительно пропущенные в отверстия 10 диафрагм 7,8,9 штоки 11 зажимают в захватах разрывной машины (не показана) и прикладывают к ним растягивающую нагрузку, которая передается на диафрагму 8, связанную с частью 3 образца, Нагрузку увеличивают до разрушения образца по рабочим участкам с надрезами 1, фиксируя величину разрушающего усилия, После чего перемещают штоки 11 до касания диафрагм 7 и 8 обращенными друг к другу поверхностями, производят второй этап нагружения до разрушения образца по рабочим участкам 2,...

Номер патента: 1758478

Опубликовано: 30.08.1992

Авторы: Багдасарьян, Поспелов, Фрадкин

МПК: G01N 3/10

Метки: испытаний, оболочек, осевой, перерезывающей, силами, статических

...содержащих гидропроводы из-за различия потерь в гидроприводах при нагружении; потребность дополнительных нагружателей удорожает эксперимент,Цель изобретения - повышение точности и надежности нагружения, а также удешевление испытаний за счет обеспечения нагоужения одним нагружающим устройством при испытании оболочки на действие сжимающей и перерезывающей нагрузок.Цель достигается следующим образом.В заявленном способе оболочку опирают по окружности зблизи одного из торцов, прикладывают к этому торцу осевую нагрузку, связывают противоположный торец с основанием посредством одной точки опирания, а точку опирания перемещаютдля создания перерезывающего усилия.Заявителю неизвестны технические решения, характеризуемые заявленной савокупностью...

Номер патента: 1758479

Опубликовано: 30.08.1992

Авторы: Карнаух, Лаптев

МПК: G01N 3/10

Метки: испытания, образцов, прочность, трубчатых

...упростить эксплуатацию устройства и повысить надежность его работы.Таким образом,под действием средства осевого нагружения плунжер устройства движется вниз, сжимая рабочую жидкость до рабочего давления Р 1. Поскольку верхняя и нижняя полости сообщаются между собой по трубопроводу через открытый запорный вентиль, то давление рабочей жидкости в полостях одинаковы - Р 1, При этом рабочая камера устройства остается неподвижной, так как площадь поперечного сечения плунжера больше кольцевой площади поперечного сечения кольцевого поршня ,г Р к 02,12)--- -. С помощью специаль 4 4ных замков фиксируют плунжер в крайнем нижнем положении, жестко присоединяя его к рабочей камере, После этого запооный вентиль закрывают, герметично разьединяя...

Номер патента: 1758480

Опубликовано: 30.08.1992

Авторы: Бугаец, Потаенко, Стах, Чиликов

МПК: G01N 3/10

Метки: испытания, нагрузках, образца, осевых, прочность

...и низкая продольная жесткость втулки и устройства в целом. Кроме того, при неразаемной в продольном направлении цанговой втулке не обеспечивается создание продольного распирающего усилия, необходимого для исключения торцовых люфтов при знакопеременном нэгружении.Цель изобретения - повышение достоверности результатов испытаний путем увеличения продольной жесткости устройства фиксации траверсы и в целом устройства для испытания образцов.5 10 15 20 25 30 35 40 45 50 55 Указанная цель достигается тем, что впредлагаемом устройстве для испытанияобразцов, содержащем основание, установленную на нем неподвижную траверсу, подвижную траверсу, соответствующиеупомянутым траверсам пассивный и активный захваты для образца, связанный с подвижным...

Номер патента: 1758481

Опубликовано: 30.08.1992

Авторы: Браиловский, Грицына, Поляков, Рожков

МПК: G01N 3/18

Метки: испытания, образцов, прочность, трубчатых, хрупких

...ющих в стенках труб1758481 2 - 1 оставитель Е.Кондрашоваехред М.Моргентал Корректор С,Патрушева Редактор М,Цитки Заказ 2993 ВНИИПИ Госуд Тираж Подписноеенного комитета по изобретениям и открытиям при ГКНТ СС 13035, Москва, Ж. Раушская наб., 4(5 здательский комбинат "Патент", г. Ужгород, ул,Гагарина, 1 О Производс В результате использования стеклянного порошка, ступенчатого нагрева образца и доведения рабочего тела до вязко-жидкого состояния создаются условия, когда на стенки образца осевое усилие передается без потерь и действует равномерно по всей длине. Поведение такой жидкости подчиняется закону Паскаля для замкнутых сосудов и описывается уравнением Навье-Стокса,Указанная скорость нагрева образца является оптимальной. Превышение...

Номер патента: 1758482

Опубликовано: 30.08.1992

Авторы: Мартынов, Никонов

МПК: G01N 3/18

Метки: центрифуга

...изобретения - расширение функциональных возможностей и повышения на 1758482дежности путем исключения разрушенияупругой опоры гибкого вала в процессе испытаний изделий при криогенных температурах,Поставленной цель достигается за счет 5того, что центрифуга, содержащая вакуумную камеру с размещенным в ней на гибкомвале съемным ротором для испытуемых изделий, упругую опору гибкого вала, содержащую корпус, подшипник и упругую опору, 10центрифуга дополнительно снабжена установленными в корпусе упругой опоры нагревателем и датчиком температуры,электрически соединенными с регуляторомтемпературы, 15На фиг,1 и 2 представлена центрифуга.Центрифуга содержит вакуумную камеру 1 с крышкой 2, в вакуумной камере 1размещен сьемный ротор 3....

Номер патента: 1758483

Опубликовано: 30.08.1992

Авторы: Крамарев, Филиппов

МПК: G01N 3/18

Метки: нагрева, образцов, трубчатых, цилиндрических

...счет использования набора цилиндрических насадок, охватывающих нагревательс всэможностью их перемещения вдоль егооси. Перемещение насадки вдоль нагревателя позволяет изменять воздушный зазорпо длине образца, а использование насадок 10выполненных с переходом на конус обеспечивает изменение ориентации излучающейповерхности,На чертеже показана конструкция нагревательного устройства с насадками различной формы,Нагревательное устройство для трубчатых образцов содержит цилиндрический нагреватель 1 с установленными на нем свозл 1 ожность 1 о продольного перемещения 20цилиндрическими насадками 2, Нагревательное устройство размещают соосно в полости образца 3.Нагревательное устройство работает .следующим образом. 25Его устанавливают в гнездо...

Номер патента: 1758484

Опубликовано: 30.08.1992

Авторы: Восканян, Петросян

МПК: G01N 3/20

Метки: изгиб, испытания, кабельных

...натяжное устройство не обеспечивает постоянное усилие на испытуемый образец.Цель изобретения - повышение точности путем исключения смещения изгибаемого участка образца как признакопостоянном, так и при знакопеременном изгибе.Цель достигается тем, что в устройстве,содержащем станину с направляющими,размещенные на ней два рычага, одни концы которых шарнирно связаны с приводом,связанные с рычагами соответствующие натяжные механизмы и захваты для крепления концов образца и опорный ролик,направляющие выполнены в виде пазов,имеющих форму эвольвенты окружности,устройство снабжено двумя роликами, закрепленными на других концах рычагов иразмещенными в соответствующих эвольвентных пазах,и вторым опорным роликом,ось которого параллельна оси...

Номер патента: 1758485

Опубликовано: 30.08.1992

Авторы: Борисов, Леончиков, Рогочая, Хоменко

МПК: G01N 3/22

Метки: испытаний, каучуков, кручение, образцов, резиновых, смесей, температурных

...и резиновых смесей и испытаний на кручение, содержащее основание, закрепленные на нем две электронагревательные плиты, преобразователи их температуры, соединенные с соответствующим плитами, и выполненные в виде соосных полуматриц захваты образца, привод их относительного поворота вокруг своей оси, связанный с приводом преобразователь крутящего момента, регистрирующий блок и связанный с электронагревательными плитами микропроцессорный блок, первый вход которого соединен с выходом преобразователя крутящего момента, второй и третий вход - с выходами соответствующих преобразователей температур. а выход подключен к входу регистрирующего блока, снабжено блоком измерения начальной температуры образца, датчиком момента смыкания полуматриц...

Номер патента: 1758486

Опубликовано: 30.08.1992

Авторы: Виницкий, Воробей, Мишин

МПК: G01N 3/32

Метки: испытаний, стенд, усталостных

...ступени нагружения; Ец ,Р) 2 с- числа зубьев центрального колеса и(2) неуравновешенных сателлитов второго ряда рассматриваемой ступени нагружателя;пл - передаточное отношение планетарного ряда, связывающего оба центральных колеса рассматриваемой ступени нагружателя.Стенд усталостных испытаний работает следующим образом,Инерционный нагружатель 2 создает на водиле 14 знакопеременный нагружающий момент (см. ниже). При подсоединении испытуемого изделия 9 непосредственно к водилу 14 реализуются испытания на кручение. При подсоединении испытуемого изделия к водилу нагружателя через преобразователь 8, как показано на фиг,1, реализуются испытания на растяжение- сжатие.Червячный редуктор 6 создает через торсион 55, двуплечие рычаги 53 и...

Номер патента: 1758487

Опубликовано: 30.08.1992

Авторы: Бабицкий, Петушок, Протасеня, Смольянко, Якубенко

МПК: G01N 3/32

Метки: испытаниям, образца, подготовки, усталостным

...расположенной вне его рабочей части. до температуры,выше температуры потери материалом упругих свойств, и последующего охлажденияобразца до начальной температуры, согласно изобретению, на образце закрепляютметаллическую накладку, размеры которойменьше соответствующих размеров образца, так, что эона закрепления накладкивключает зону нагрева образца, а нагрев иохлаждение образца осуществляют совместно с накладкой. Последняя снижает скорость охлаждения со стороны поверхностиобразца, по сравнению с подповерхностными слоями металла, и тем самым обеспечивает приближение места локализациимаксимальных остаточных напряжений кповерхности рабочей части образца.На фиг.1 изображен образец с накладкой, установленный в индукторе; на фиг.2 -разрез...

Номер патента: 1758488

Опубликовано: 30.08.1992

Автор: Шелковников

МПК: G01N 3/32

Метки: изгиб, испытаний, нагружение, образцов, осевое, совместное, стенд, усталостных

...и корпус 3 приспособления, установленный в кронштейне 2 на царнирах 4 (фиг.1 и 2).Приспособление для крепления свободного конца образца 5 к устройству осевого нагружения образца выполнено аналогично и включает установленный на шарнирах 4 корпус 3 на фиг,1 не показан), Устройство для осевого нагружения образца включает систему роликов б и 7, охваченных тросами 8, и рычаг 9, одно плечо которого связано с роликом 7, а второе со штоком гидроцилиндра 10, корпус которого закреплен на станине, В средней части рычаг 9 шарнирно закреплен на станине. На роликах б установлено приспособление для создания изгибной нагрузки с вибровозбудителем 11 (привод к нему не показан). Установка корпуса 3 на двух шарнирах 4 позволяет ему поворачиваться в...

Номер патента: 1758489

Опубликовано: 30.08.1992

Авторы: Виноградов, Ермаков, Разин

МПК: G01N 3/32

Метки: вала, долговечность, испытания, реализации, цилиндрического

...7 одного из крайних механизмов образования поперечных сил, гидравлический механизм 14 закручивания модели вала 4, шарнирной муфтой 15 соединенный с одной из крайних опор 3 модели вала 4. и гидроцилиндр 16 осевой нагрузки, соединенный с. другой из крайних опор 2 последовательно установленными шлицевым соединением 17 и двумя шарнирными муфтами 18, 19, одна из которых размещена в опоре 2,Устройство работает следующим образом.Давлением в гидроцилиндрах 16 и 14 создают осевую и зэкручивающую модель вала 4 статические нагрузки. Давлением в гидроцилиндрах 10 создают нагрузку, которая изгибает модель вала 4 модельными радиальными активными силами и силами, равными модельным силам реакций опор реал ьного вала. В ключа ют привод 12 механизмов...

Номер патента: 1758490

Опубликовано: 30.08.1992

Авторы: Вякин, Карташов, Ковешников, Юдин

МПК: G01N 3/32

Метки: усталостной, характеристики

...в специальном приспособлении. При этом оси упругой симметрии материала (направление армирования - 2) совпадают с направлением одной иэ сторон образца (см. фиг.2),В образце возбуждают основную форму колебаний. При этом место разрушения (максимальных нормальных напряжений) находится в центре пластины, а материал в условиях плоского НДС, когда на него действуют одновременно напряжения с 711 и о 22, Через значения деформаций, замеренные тензорезисторами 4, наклеенными вдоль направления армирования и в ортогональном направлении в центре пластины, рассчитывают величины этих напряжений и соответствующий предел выносливости. Соотношение напряжений о 11 / Огг регулируется выбором отношения длин сторон образца а/Ь. Через найденные значения...

Номер патента: 1758491

Опубликовано: 30.08.1992

Авторы: Бондарович, Звягинцев, Кириченко, Павлов, Палагин, Савин

МПК: G01N 3/32

Метки: выносливости, оценки, предела

...ст тветствовать алоцикловой у зависимости ступенразца Приращение напряжений Ло от стступени ени к постоянную величину. выбираемую из следующего соотношения:5 10 15 20 25 30 35 Зависимость для определения числа циклов нагружения на каждой 1-й ступени получена следующим образом. Напряжение на 1-й ступени нагружения Ло =Оо+1 Ьд,где 1 = О, 1,. - индекс ступени нагружения. Для равномерного накопления повреждений от ступени к ступени необходимо, чтобы на каждой ступени нагружения накапливалась доля повреждений д . Тэк как число циклов йраз до разрушения образца на 1-й ступени нагружения, соответствующей уровню напряжений С равно- аВраз = 10ь то доля повреждений д "-,ь соответствуетчислу циклов нэгруженияоЦ= ВразоТаким образом, подставляя...

Номер патента: 1758492

Опубликовано: 30.08.1992

Автор: Сулаквелидзе

МПК: G01N 3/32

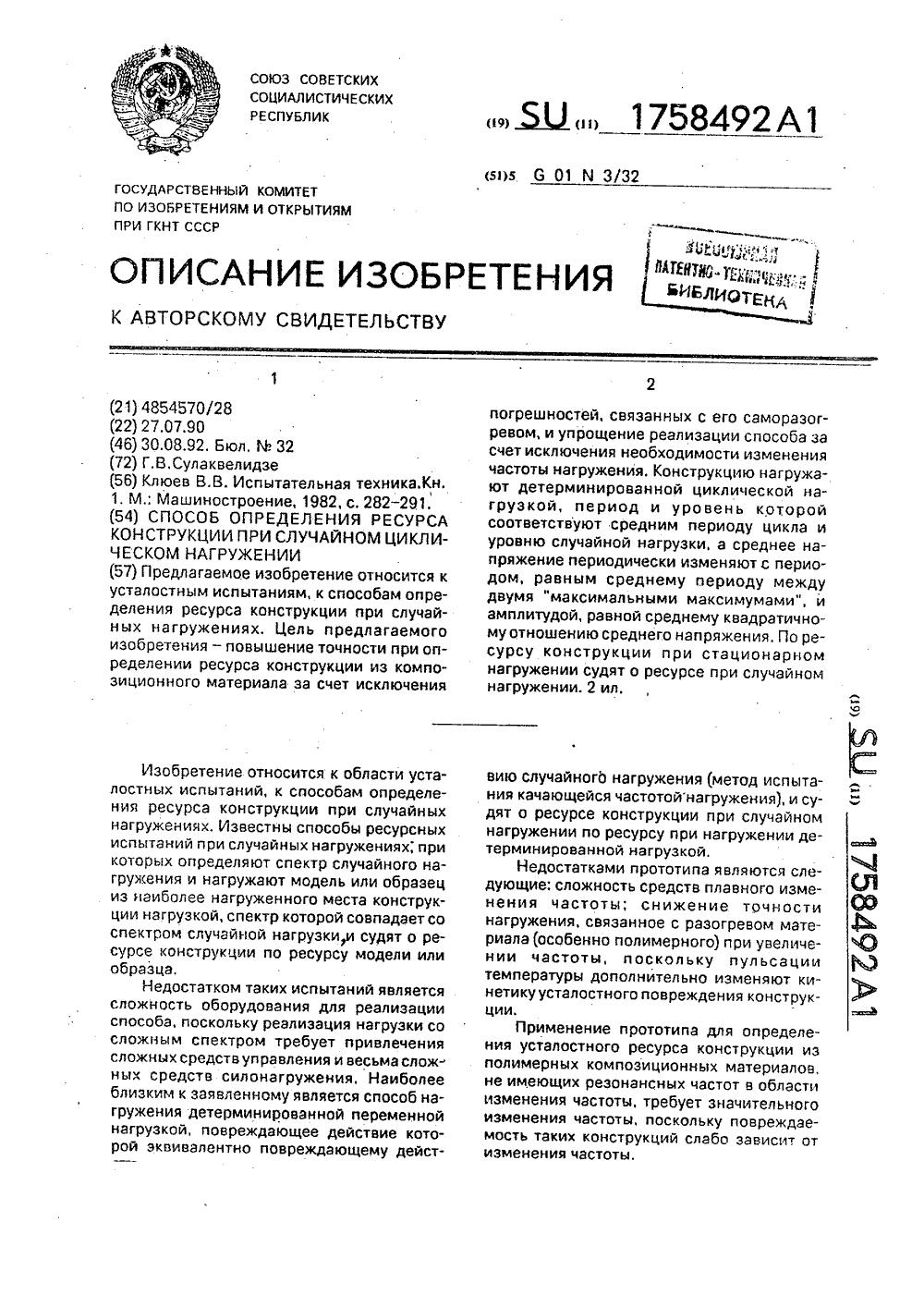

Метки: конструкции, нагружении, ресурса, случайном, циклическом

...максимальнойн;,;тз и в цикле от времени, и с амплитудой,;,гьной среднему квадратичному отклонению среднего значения в циклеслучайной нагрузки.Нэ фиг,1 показана случайная зависимость напряжения от времени при случайном нагружении; на фиг.2 - пристационарном с периодическим изменением среднего напряжения.Устройство для реализации способапредставляет собой испытательную машину, позволяющую нагружать конструкциюпри периодическом изменении средней нагрузки в цикле,Способ реализуется следующим образом.Определяют параметры случайного нэгружения: средний период цикла нагружения, средний уровень нагрузки, среднююдлительность интервала между соседнимилокальными максимумами зависимостимаксимальной нагрузки от временисреднеезначение средней...

Номер патента: 1758493

Опубликовано: 30.08.1992

Авторы: Клинов, Сидраков

МПК: G01N 3/32

Метки: испытаний, натурных, образцов, рельсов, усталость

...рельса. установленного на двух опорах, поперечной пульсирующей силой (Р), приложенной в его середине, а также внецентренной продольной растягивающей силой (М) показана на фиг,1,Для создания указанного продольного усилия (И) предварительного растяжения образца рельса 1(на фиг.2 и 3) на его концах устанавливают по две пары стыковых накладок 2, которые стягивают высокопрочными болтами 3, К концам накладок прикрепляют шарнирно-резьбовые захваты 4 и помещают испытываемый рельс 1 в вовнутрь металлического несущего короба 5 прямоугольной формы, затем ндренаютрельс с помощью газоплазменных горелок или электрическим током и закрепляют его указанными захватами 4 в нагретом до 50- 100" С состоянии. После естественного остывания рельса до...

Номер патента: 1758494

Опубликовано: 30.08.1992

Автор: Петренко

МПК: G01N 3/32

Метки: испытания, нагружении, образца, осевом, прочность

...активный 1 и пассивный 2 захваты для крепления образца 3 материала, винт 4 и гайку 5 передачи винт- гайка, два электропривода б и 7 с регуляторами частоты вращения, Винт 4 связан с выходным валом электропривода 6 с помощью шариковой шпанки 8 (подвижного в осевом направлении соединения), Активный захват 1 связан с торцем винта 4 с возможностью вращения относительно него, например, через среднее кольцо двойного упорного подшипника. Гайка 5 закреплена аналогично среднему кольцу двойного упорного подшипника. имеет зубчатый венец, входящий в зацепление с шестернями 9, кинематически связанными с выходным валом злектропривода 7. Устройство содержит также датчик 10 осевой деформации, блок 11 сравнения сигналов датчика 10 с сигналами...

Номер патента: 1758495

Опубликовано: 30.08.1992

Автор: Лодус

МПК: G01N 3/34

Метки: испытаний, образца, ударных

...Этодает вращение винтов 1 О в разных направлениях, в результате чего высота одних упоров над уровнем грузов 5 возрастает, других15 - уменьшается, При этом происходит разгрузка одних упоров от действия сброшенных грузов 6 и пригрузка других упоров, чтои дает перераспределение мест приложения нагрузки и уровня нагрузки на участках20 образца,Установка расширяет условия нагружения образцов в поле центробежных сил эасчет нагружения как участков, так и всейповерхности образца и за счет перераспре 25 деления эон нагрузки.Формула изобретен и я1, Установка для ударных испытаний образца, содержащая центрифугу с платформой, радиально закрепленный на30 платформе корпус, установленную в корпусе наковальню для испытуемого образца,наборы центробежных...
