Фортунатов

Номер патента: 1818197

Опубликовано: 30.05.1993

Автор: Фортунатов

МПК: B23Q 7/06

Метки: загрузочное

...расположенным параллельно продольной плоскости ножевого захвата; на фиг.2 - вид А на фиг.1; на фиг.З - бункерное устройство с лотком, расположенным пер пендикулярно продольной плоскости ноже.вого захвата; на фиг,4 - вид Б на фиг,З.Бункерное устройство состоит иэ бункера с ножевым захватом 2, (см.фиг,1) на наклонном торце которого расположены 25 ролики 3 на осях 4, и привода 5 (пневматического цилиндра). Внутри бункера 1 находятся навалом детали 6, Бункер 1 также снабжен отводящим лотком 7, расположенным параллельно продольной плоскости но жевого захвата 2 или перпендикулярно, как на фиг,З. В этом случае в зоне отводящего лотка 7 ролики 3 установлены в один ряд и имеют скос в его сторону.Устройство работает следующим образом.Детали 6,...

Номер патента: 1815136

Опубликовано: 15.05.1993

Авторы: Сафулина, Фортунатов

МПК: B23Q 7/06

Метки: загрузочное

...возврата двуплечего рычага в исходное положение трособлочная 30 система снабжена храповым механизмом с тормозом.На фиг. 1 схематично изображено загрузочное устройство; на фиг. 2 - разрез А-А на рези для прохода упоров 22, с другой поворотную заслонку 25,Заслонка 25 закреплена на стенке накопителя 18 с помощыа петель и прижимается к накопителю 18 плоскими пружинами 26. Для достаточной установки сферического торца заготовки 19 относительно шлифовального круга 27 устройство снабжено фиксирующим механизмом 28 состоящим из неподвижной продольной линейи 29 и подвижной продольной линейки 30 перемещающейся по штырям 31 от воздействия заготовки 19 и пружин 32. Продольные линейки 29 и 30 со стороны накопителя 18 имеют фаски для захода в...

Номер патента: 1812054

Опубликовано: 30.04.1993

Авторы: Корженевич, Фортунатов

МПК: B23Q 7/02

Метки: загрузочное

...к упору 33 кронштейна 34, что позволяет осуществить перемещение талкателя 23 от воздействия горки 14 на ролик 31 только при движении полэуна 12 назад. Для возврата толкателя 2 в исходное полокение установлен конечный выключатель 35.Загрузочное устройство работает следующим образом.Копир 5, вращаясь вместе с ротором 4, при подходе гнезда с призмами б к горизонтальной аси поворачивает двуплечий рычаг 25, который через палец 24 перемещает каретку 10 с стерж ем 22 к ротору 4 так, чтабь 1 выступ 11 каретки 10 зашел в плоскость вращения призм 6. Далее при вращении ротора призмы 6 контактируют с выступом 11 каретки 10 и начинают поворачивать планку 9 с полэуном 12 вокруг оси 8 ротора 4, Происходйт точное совмещение оси гнезда с призмами б с...

Номер патента: 1799829

Опубликовано: 07.03.1993

Авторы: Сафулина, Фортунатов

МПК: B65G 47/08

Метки: загрузки, конвейера

...подвижной раме 7, На раме 7, кроме того, установлен копир 10, периодически контактирующий с рычагом 11, который шарнирно закреплен в кронштейне 12 и соединен со штоком 13, распложенным в направляющей 14 основания 1 и взаимодействующим с коромыслом 15. Коромысло 15 установлено на основании 1 с помощью оси 16(фиг.2), имеет пружину 17 и поворотную стенку 18 на петлях 19, постоянно прижатую к коромыслу 15 пружинами 20 и образующую с ним передающий лоток для приема поступающей по склизу 21 заготовки 22 из зоны 23 обработки (например, от накатных роликов) и укладки на принимающее приспособление, состоящее из подвижной рамы 7 и направляющих 2. Коромысло 15 также имеет кронштейн 24 фиг,3 и 6), на котором закреплена защелка 25,...

Номер патента: 1777992

Опубликовано: 30.11.1992

Автор: Фортунатов

МПК: B25H 7/04

Метки: маркировки

...2 - часть устройства для маркировки в момент нанесения отпечатка на деталь,.на фиг,3 - разрез А-А на фиг.1.Устройство для маркировки деталей содержит раму 1, установленный на ней привод в виде пневмоцилиндра 2, связанный одним концом с его штоком 3 рычаг 4, закрепленный на его свободном конце кулачок 5, взаимодействующий с ним ролик 6, закрепленный на приводе 7 осевого перемещения штемпельных элементов 8, направляющие 9, установленную на них каретку 10, на которой закреплен привод 75 10 15 ном с пазами 24 для подъема и опускания корпуса 20, что позволяет маркировать де 20 25 30 35 40 45 50 55 осевого перемещения штемпельных элементов 8. На направляющих 9 установлены ограничители 11,12 хода каретки 10, имею. щие отверстия 13 для...

Номер патента: 1760280

Опубликовано: 07.09.1992

Авторы: Бурмистров, Кононов, Краев, Липович, Протянов, Фортунатов

МПК: F27B 7/00

Метки: вращающаяся, печь

...установлен дымосос 12 с системой пылеочистки, например, циклоном 11. Корпус (барабан) 1 установлен на роликоопорах 9 и врацается от электропривода 10.Печь работает следуюцим образом.Корпус (барабан) 1 печи приводится во вращение электроприводом 10,Через загрузочную течку 5 подают обрабатываемый материал при работающей горелке 8.Продукты сгорания при противоточном движении нагревают обрабатываемый материал до необхтуры, и удаляютсл изотсасываюцей трубе б, проходят через пылеочистное устройство (циклон) 117 б 0280 Составитель А.фортунатоТехред М.Моргентал едактор С.Кулак орректор О.Крае Заказ 1207 Тираж ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ С113035, Москва, Ж, Раушская наб., д, 4/5...

Номер патента: 1735705

Опубликовано: 23.05.1992

Авторы: Дыхно, Фортунатов

МПК: F28G 3/10

Метки: кольцевым, поверхностей, расположением, теплообменник, теплообменных

...валом 8 и осей 9, расположенных в кольцевых проходах, при этом один конец осей жестко закреплен на нижней части опорного элемента 7, а на другом конце их установлены поворотные подпружиненные рычаги 10 со щетками 11, прижимаемыми к очищаемым поверхностям труб 1, Трубная доска 2 снабжена упорами 12, а щетки 11 в своей нижней части имеют крестовины 13, взаимодействующие при вращении опорного элемента 7 с упорами 12 трубной доски 2.Прижатие щеток 11 к теплообменным поверхностям трубок 1 осуществляется с помощью прижимного устройства, состоящего из пружины 14, надетой на стержень 15, один конец которого жестко скреплен с поворотным рычагом 10, а другой проходит в отверстие 16 пластины 17, закрепленной на оси 9.Теплообменник работает...

Номер патента: 1731469

Опубликовано: 07.05.1992

Авторы: Корженевич, Фортунатов

МПК: B23G 11/00

Метки: резьбонарезной, станок

...43, вводит толкатель 4 в бункер 6. Толкатель 4 захватывает заготовку 7 и по желобу 54 подает к захвату 11. Новая заготовка 7 выталкивает из захвата 11 заготовку 7 с нарезанной резьбой в специальный приемник, установленный в станине резьбонарезного станка 3, и занимает ее место в захвате 11, Копир 5 толкателя 4 наезжает на ролик рычага 45 и через тягу 46 опускает вставку 47 на штангу 50, обеспечивая нарезание короткой резьбы на заготовке 7.Одновременно с подачей заготовки 7 толкатель 4 через блоки 58 и трос 57 поворачивает барабан 55, который, вращаясь, своим волнистым торцом поднимает и опускает стержень 60, предотвращая тем самым зависание заготовок 7 в бункере 6. Подав новую заготовку и опустив вставку 47, толкатель 4 останавливается,...

Номер патента: 1701475

Опубликовано: 30.12.1991

Автор: Фортунатов

МПК: B23Q 7/00

Метки: ориентации

...с меньшим диаметрам и прорезью 208 для прохода фланцев 9 детали 7, Опора 4установлена на оси 10, имеет пружину 11 исвязана с шибером 2 тягой 12 (на схемесвязь тяги с шибером 2 условно не показана). Для подачи ориентированных деталей 7 25к месту обработки в устройстве предусмотрен лоток 13. Упор 5 установлен на кронштейне 14, закрепленном на корпусе бункера 1.Устройство работает следующим образом, 30Деталь 7 из бункера 1 шибером 2 поднимается, затем по лотку 3 соскальзываетдо упора 5 и останавливается на опоре 4.Шибер 2 опускается и в конце хода контакатирует с тягой 12, посредством которой поворачивается опора 4 с деталью 7 вокруг оси 10, Если деталь У подана шибером 2 так, что большим диаметром контактирует с плоскостью упора 5, то при...

Номер патента: 1697957

Опубликовано: 15.12.1991

Авторы: Миронцев, Пиндрик, Фортунатов

МПК: B21H 3/04

Метки: головками, резьбонакатный, станок

...28. Кроме того, через эти отверстия толкатель 9 производит даление заготовок 27 и подачу их на лоток . Отаекатель 8 установлен на кронштейне 9 и предназначен для удержания заготовок 7 в гнездах диска 5 при их транспортировке и в зоне накатки имеет планку 30 (см. фиг.5) с пружинами 31 и направляюшими 32 для обеспечения возможности перемещеНия заготовки 27 во время накатки в сторону Неподвижной накатной плашки 28. Выступы звездообразного диска 5 служат опорными Ножами при накатке резьбы на заготовках и имеют сменные планки 33, которые заменяЮтся по мере их износа, что позволяет сохранить диск 5 при эксплуатации.Резьбонакатный станок работает следующим образом.Заготовки 27 попадают поочередно в гнезда звездообразного диска 5, во время...

Номер патента: 1632595

Опубликовано: 07.03.1991

Автор: Фортунатов

МПК: B21H 3/04

Метки: загрузочное, резьбонакатному, станку

...23 подъема и установлен на оси 24, закрепленной на фиксаторе 25 (фиг, 2 и 3). Фиксатор 25 предназначен для 25 удержания поворотного ножа 10 в горизонтальном положении, для чего в ноже 10 имеется отверстие 26, а Фиксатор 25 содержит пружину 27 и штырь 28, взаимодействующий с упором 29, эа крепленным на подвижном накатном ролике 12. Для подъема поворотного ножа 10 и прижатия его к ограничителю 23 для совмещения отверстия 26 с штырем 28 подъемник 5 снабжен пружиной 30 и установлен на планках 31 с помощью осей 32 (фиг.4), что обеспечи вает подъем скошенного участка подъемника 5 независимо от высоты расположения ролика 11. Для установки подь емника 5 по высоте в каретке 4 предусмотрен упор 33.Устройство к резьбонакатному станку...

Номер патента: 1623800

Опубликовано: 30.01.1991

Авторы: Сафулина, Фортунатов, Цыганов

МПК: B08B 3/00

Метки: мойки, сушки

...из душевых установок 17, и тем самым повысить качество мойки.Под каждым гнегом 4 находится сливной кожух 18, имеющий горловину и крышку 19 с роликом 20. Сливной кожух 18 служит для прохода отработанной жидкости из гнезда 4 в промывочные ванны и изоляции гнезда 4 от атмосферы при сушке деталей 6, для чего в сушильной камере установлен копир 21, который взаимодействует с роликом 20, и закрывает горловину сливного кожуха 18, такая конструкция позволяет избежать утечки нагретого воздуха через прорези в поворотном столе 3, что ведет к экономии расхода тепла. Для ускорения сушки деталей 6 в кассетах 5 в сушильной камере имеется упор 22, который при повороте стола 3 контактирует с ручкой 15 защелки 1 О и раскрывает стенки 8 гнезда 4,...

Номер патента: 1576271

Опубликовано: 07.07.1990

Авторы: Кряжев, Фортунатов

МПК: B23Q 7/04, B25J 9/00

Метки: автооператор

...рычага 16 и вращения вместе с осью 23 за счет фиксатора 30, взаимодействующего с пазом 32 оси 23. На захвате 18 установлен пневмоцилиндр 33, который штоком связан с подвижной губкой 34 захвата 18, имеющей в верхней части регулируемый упор 35, а в нижней - базирующее отверстие диаметром, равным наименьшему диаметру конца детали 36 (заготовки). Подвижная губка 34 установлена на направляющих 31. Для обеспечения работы автооператора со стержне- образными деталями 36 различной длины неподвижная губка 37 захвата 18 может устанавливаться в любом месте направляю 5 10 15 20 25 30 35 40 45 50 55 щих 31 и затем крепиться винтами 38. Фиксатор 30 снабжен пружинами 39, с помощью которых выходит из контакта с пазом 32 оси 23, и имеет ролик 40 для...

Номер патента: 1521576

Опубликовано: 15.11.1989

Авторы: Кряжев, Фортунатов

МПК: B23Q 7/04, B25J 9/00

Метки: автооператор

...длины неподвижная губка 37 захвата 18 может устанавливаться в любом месте направляющих 31 изатем крепится винтами 38Защелка 30снабжена пружинами 39, с помощью которых выходит из контакта с пазом 32 колонны 23, и имеет ролик 40 для взаимодействия с фиксатором 29,Автооператор работает следующимобразом.Деталь ЗЬ из бункера-дозатора поступает на призму автооператора, и подается сигнал на включение пневмоцилиндра 2. Трос 1 1 через блоки 12 сначала перемещает подвижную планку 13, так как каретка 4 удерживается на месте за счет сцепления фиксатора 27 со стопором 9 кронштейна 1. Планка 13, перемещаясь, поворачивает с помощью фигурного паза 15 рычаг 16, который опускает корпус 17 с захватом 18 к детали 36, Как только захват 18 опустится до...

Номер патента: 1433585

Опубликовано: 30.10.1988

Авторы: Гореликов, Миронцев, Фортунатов

МПК: B21D 43/00

Метки: зону, подачи

...копир 34 для укладки толкателей 30 на заготовки 23. Копиры 33 и 34 закрепляются на направляк)щих 29. При вращении ротора 5 заготовки 23 и нажимные планки 24 под 1 О действием ил, тяжести занимают нужноеположение. При быстрой периодической подаче любое заедание или случайная задержка могут привести к сбою или поломке всего устройства, поэтому для надежности поставлены ког)иры, которые принудительно строго последовательно заставляют детали занимать свое положение. Транспортирую(ьий диск 14 переносит заготовки 23 от ротора 5 в зону пресса 3 и устанавливает их стезжнем на подвижную площад ку 35, а голсвкой ца наковальню 36. Подплощадкой 35 имеется г)ружина 37. Такая конструкция обеспечивает вертикальное перемещение оси стержня при осадке...

Номер патента: 1430124

Опубликовано: 15.10.1988

Авторы: Сафулина, Фортунатов, Цыганов

МПК: B08B 3/04

Метки: моечно-сушильная

...равна расстоянию между штырями 6. Коромысло 21 при помощи оси 22 закреплено на корпусе 7 и соединено через планку 28 и направляющие 29 с фиксатором 23. Последний имеет наклонную плоскость для опускания под действием штырей 6 и фиксирующее гнездо, внутри которого установлен шток 30, связанный с конец- ником 31, дающим сигнал на изменение направления движения штока пневмоцилиндра 8. Шток 30 пружиной 32 удерживается в верхней части фиксирующего гнезда, а фиксатор 23 перемегцается вертикально на 5 10 15 20 25 30 З 5 40 45 50 направляющих 29, установленных в кронштейне 33 корпуса 7. Планка 28 связана с пружиной 34, которая обеспечивает подъем фиксатора 23 и опускание опорной лорожки 20. Моецно-сушильная установка имеет также насосы 35 и...

Номер патента: 1281832

Опубликовано: 07.01.1987

Авторы: Фортунатов, Якимов

МПК: F24D 17/00

Метки: водоснабжения, горячего, нагрузки, обеспечения, открытой, системе, теплоснабжения

...в котором она прошла в элеватор 23 по подводящему трубопроводу 22 отопительной сети, подается в отводящий трубопровод 29 отопительной сети.При этом расход сетевой воды в подводящем трубопроводе 21 теплового пункта и в подводящем трубопроводе 22 отопительной сети и, соответственно, в любом сечении отводящего трубопровода 29, независимо от степени открытия клапана 28 регулятора температуры на соединительном трубопроводе 27, байпасирующего отопительную систему, не может быть больше расчетного расхода на отопление, определяемого по расчетному температурному перепаду, срабатываемому в отопительной системе и поддерживаемому регулятором 31 расхода по заданному перепаду давления на дроссельной шайбе 32.Из отводящего трубопровода 29 отопительной...

Номер патента: 1224291

Опубликовано: 15.04.1986

Авторы: Веричев, Опалейчук, Романова, Фортунатов

МПК: C04B 28/02, C04B 38/00

Метки: композиция, фильтра

...материалов.Цель изобретения - повышение проницаемости и открытой пористости.Фильтры готовят по следующей технологии. 10Кварцевый песок фракционируют на ситах. Затем после весового дозирования кварцевый песок, глиноземистый цемент и известь ("пушонку") перемешивают в сухом смесителе. Готовят 15 требуемое количество раствора хлористого кальция, которым увлажняют смесь до влажности 7-102 и перемешивают шихту до полной гомогенизации. Изделия оформляют полусухим прессо ванием или трамбованием и помещают в пропарочную камеру.В табл. 1 приведены составы масс; в табл. 2 - показатели свойств предлагаемых фильтров; в табл. 3 в . соста вы и свойства фильтров по прототипу.Из табл. 2, 3 видно, что Фильтры иэ предлагаемой композиции...

Номер патента: 1076360

Опубликовано: 28.02.1984

Авторы: Жунев, Левенец, Мошкин, Подзолкин, Фортунатов

МПК: B65B 19/34

Метки: предметов, стержнеобразных, тару, укладки

...Тара 29 закреплена на рамке 33 механизма подъема, установленной на ползунах 34 (фиг. 1 и фиг. 3) и связанной с пневмоцилиндром 35. Рамка 33 в вертикальном положении удерживается не только пневмоцилиндром 35, но и защелкой 36 с пружиной 37. Защелка 36 а одном конце имеет скос для захода рамки 33, а на другом - упор для контакта с диафрагменной камерой 38, предназначенной для сжатия пружины 37 и отвода защелки 36,от рамки 33. Каждый ползун 34 перемещается от своей направляющей 39 и снабжен рычагом 40 с роликом 41. Рычаг 40 установлен на оси 42 и служит для стопорения ползуна 34 в верхнем положении, так как ролик 41 под действием проушины 43 рамки 33 на рычаг 40 заходит на торец направляющей 39. Такая конструкция обеспечивает строгую...

Номер патента: 1033288

Опубликовано: 07.08.1983

Авторы: Жунев, Левенец, Мошкин, Подзолкин, Фортунатов

МПК: B23Q 7/04

Метки: автооператор

...27 связан с корпусом 19 захватов 20 и имеет пружину 28 для фиксации крайних положений захватов 20 и выборки люфтов при повороте захвата на 180. Малая шестерня 24, ползун 25 и корпус 19. подвижно закреплены на оси 29, Над подвижной планкой 15 на каретке 5 установлены фиксаторы 30 на осях 31, которые постоянно находятся в контакте с подвижной планкой 15 и попеременно (в крайних положениях каретки 5) - в зацеплении со 10 стопорами 10 регулируемых упоров 6. Корпус 19 захватов 20 имеет возможность вертикального перемещения по оси 29 от рычага 18 и вращения вокруг оси 29 от ползуна 25. Корпус 19 содержит пневмокамеру 32, рычаги 33 и пружины 34, обеспечивающиеперемещение захватов 20, имеющих карманы 35, по направляющим 36.Автооператор...

Номер патента: 977397

Опубликовано: 30.11.1982

Авторы: Затворницкий, Максин, Садыков, Стандритчук, Фортунатов

МПК: C01G 41/00

Метки: вольфрамсодержащих, растворов, регенерации, соды

...Составитель В.Нечипоренко Редактор С.Юско Техред И.ГайдуКорректор В.БутягаЗаказ 9101/27 Тираж 509 ПодписноеВНИИПИ Государствевного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д.4/5 филиал ППП Патент, г.ужгород, ул.Проектная,4 чения соды снижается. Охлаждение до температуры менее минус 5 С и скорости менее 0,5 град/мин нецелесообразно из-за перерасхода электроэнергии и повышении .длительности процесса при неизменной степени извлечения соды. 5П р и м е р 1. 100 мл промышлен-. ного вольфраматно-солового шелока с общим солесодержанием 290 г/л 170 г/л вольфрамата натрия и 130 г/л соды и рН 9,95 насыщают при комнатной темпера туре углекислым газом (барботирование), контролируя при этом изменение рН и выпадение...

Номер патента: 928135

Опубликовано: 15.05.1982

Авторы: Фортунатов, Якимов

МПК: F24D 3/10

Метки: водяная, закрытая, теплоснабжения, централизованного

...подающий и обратный трубопроводы системы отопления,снабжена дополнительной перемычкой,соединяющей подающий и обратный трубопроводы системы отопления, а наперемычках установлены регуляторытемпературы, датчики которых установлены на обратном трубопроводе систе . мы отопления и на трубопроводе горячей воды.На чертеже представлена тепловая схема системы теплоснабжения.Система содержит подающую магистраль 1, регулятор постоянного расхода теплоносителя 2, подающий трубопровод 3 системы отопления, элеваторобратный трубопровод 5 системы отопления, подогреватель 6 горячей воды, обратную магистраль 7, трубопроводы 8 и 9 холодной и горячей воды, перемычку 10, дополнительную перемычку 11, регулятор 12 расхода, датчик температуры 13, дополнительный...

Номер патента: 865590

Опубликовано: 23.09.1981

Авторы: Влазнев, Кузнецов, Лапиров, Либов, Фортунатов

МПК: B23P 1/12

Метки: электрод-инструмент

...деталь 13 - с положительным полюсом источника питания. Стрелками 14 и 15 показаны направления подвода и отвода электролита от установки подачи электролита (не показана, 16 - направление вращения детали, 17 - направление подачи инструмента.Резьбовой профиль 2 в нормальном сечении ограничен дугами 18 окружности радиуса й, величина которого зависит от радиуса нарезаемой винто- бО вой канавки на обрабатываемом валу 13 и установившегося межэлектродного зазора д". При этом расстояние Ь между центрами дуг 18 монотонно убырает от некоторой начальной величины 65 1. на заходном витке Н до нуля (Ь=О)Кна конечном витке К, т,е.11.) Х,=- ОКроме того, центры дуг 18 расположены на поверхности усеченного конуса с большим основанием О со стороны...

Номер патента: 858111

Опубликовано: 23.08.1981

Авторы: Анисимов, Гинтер, Ежов, Лысаченко, Фортунатов

МПК: G11C 27/00

Метки: аналоговое, запоминающее

...напряжения на конЮденсаторе в промежутках между следовани-,ями ступенчатых импульсов с генераторадолжно происходить только в сторону уменьщения уменьшение заряда на конденсаторе за период следования управляющегоступенчатого напряжения должно быть неболее зацанного требованиями дискретного шага запоминающего напряжения.Необходимость выполнения первого 20требования сужает функциональные возможности устройства, так как являетсянеприемлемым, например, при построенииинтегрирующих устройств на базе операционных усилителей и запоминания устройством результата интегрирования входного аналогового сигнала, поскольку в этомслучае, после отключения входного сигнала, изменение заряда на конденсаторе определяется, в основном, током смещения...

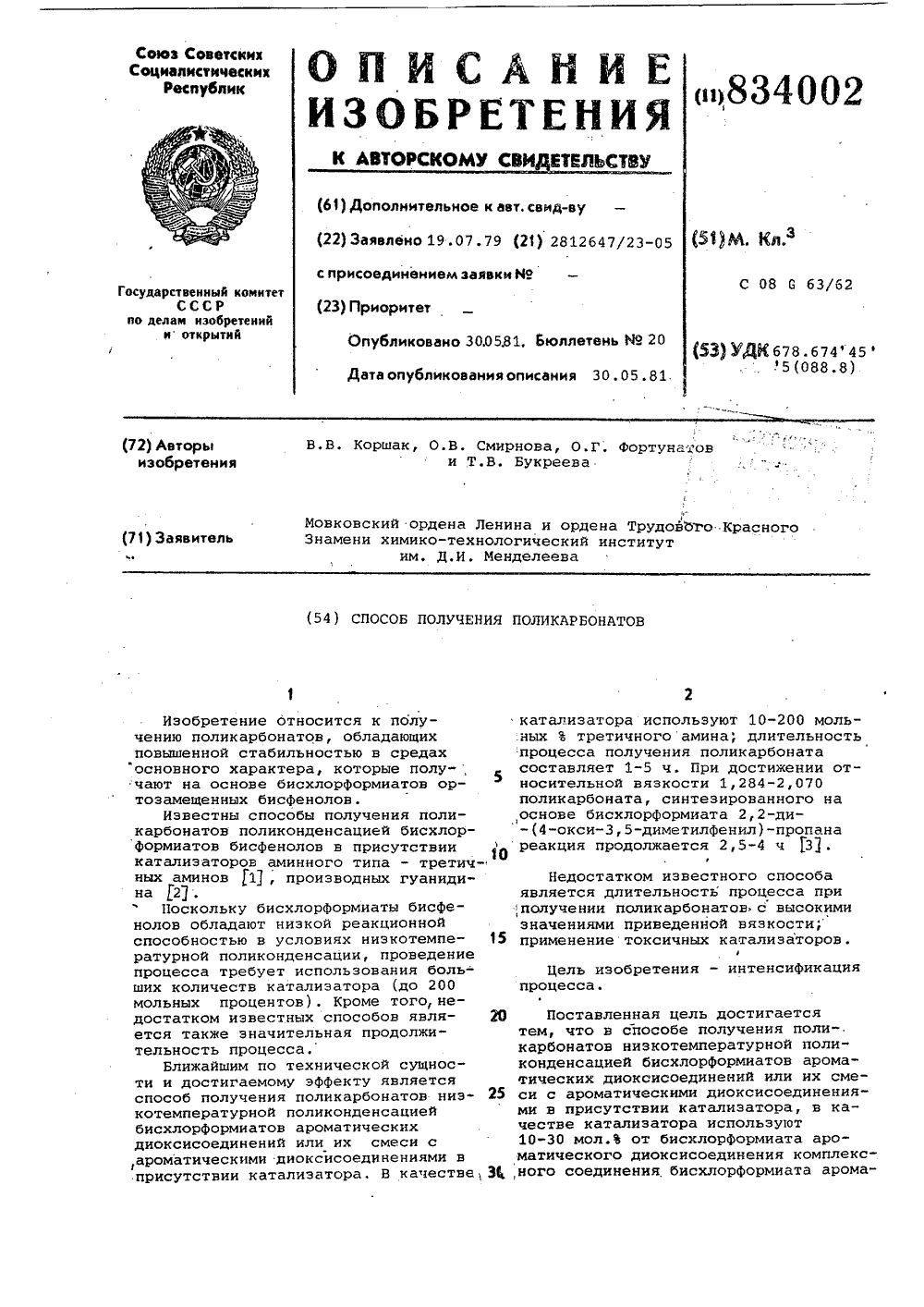

Номер патента: 834002
