Филатов

Номер патента: 799745

Опубликовано: 30.01.1981

Авторы: Войнова, Рожков, Умнов, Филатов

МПК: A61F 1/06

Метки: конечности, крепления, протезаверхней

...наплечнике.На фиг. 1 изображено устройство 20 для крепления протеза на теле инна- лида; на фиг. 2 - расположение и элементы крепления протеза.Устройство для крепления протеза верхней конечности содержит наплеч ник 1, н отверстии которого установлен элемент крепления в виде стержня 2 с головкой 3, причем диаметр головки стержня больше диаметра отверстия в наплечнике. 30 Устройство для крепления располагают следуктаим образом. Стержень 2 пронодится через верхнее отверстие в наплечнике 1, надетом на надплечье, затем через канал, образованный хирургическим путем, и ныводится через нижнее отверстие в наплечнике, Головка 3 стержня 2 препятствует полному прохождению стержня. В результате такого конструктивного выполнения обеспечивается...

Номер патента: 798842

Опубликовано: 23.01.1981

Авторы: Джагаров, Манукян, Селезнев, Филатов

МПК: G06F 11/22

Метки: цифровыхблоков

...какого-либо из элементовИ 32-43 отсутствует сигнал "2", тона выходе элемента И 60 появитсясигнал "0", а на выходе элемента 61сигнал "1". В результате несовпадения этих сигналов на выходе схемы65 появится сигнал "1", который пройдет элемент 24 запрета, так как наего инверсный вход действует сигнал "0" с вывода пятого разряда регистра 2. Сигнал "1" с выхода 24включит индикатор 66 и по цепи Вчерез элемент ИЛИ 5 остановит генератор 1. Параллельно с описаннымпроцессом при включении "1" на втором разряде регистра 2 сигнал "1"появится на выходах элементов ИЛИ67 и 69, на выходах же элементов ИЛИ68 и 70, будет сигнал "0", так как врассматриваемый такт на выходе элемента ИЛИ 7 действует сигнал "О". Таким образом,на выходе схем сравнения71 и...

Номер патента: 798322

Опубликовано: 23.01.1981

Авторы: Павлов, Пивко, Росляков, Сукин, Филатов, Цыкалов

МПК: E21F 3/00

Метки: карьера, проветривания

...Омена часть воды - теплоносителя разбрызгинается над поверхностью бассейна через форсунки 6, которая подается по трубопроводу 7. Регулированиеуровня воды в бассейне производится р 5откачкой воды по трубопроводу 8 насосной станцией 9.Устройство работает следующимобразом.За счет положительной разности температур между водой-теплоносителем,собранной н конусообразном бассейне2, и атмосферой карьера образуетсяконнективный поток воздуха, направленный кверху от забоя. Источники1 воздушных струй, образующие замкнутый контур вокруг открытого бассейна, создают взаимно-встречные потоки воздушных струй у поверхности воды,благодаря чему происходит интенсив"ный теплообмен между водой-теплоносителем и атмосферой карьера при образовании конвективного...

Номер патента: 797839

Опубликовано: 23.01.1981

Авторы: Бандурин, Возжин, Филатов

МПК: B22C 9/14

Метки: керамическихлитейных, сушки, форм

...поверхности.На чертеже схематически изображено предлагаемое устройство,Устройство для сушки керамических литейных форм содержит нагреватель 1, который выполнен в виде вертикального цилиндрического корпуса2, внутри которого имеется газопроводящий канал 3, В верхней части корпуса 2 установлена горелка 4, а внижней, на торце, контактирующем сформой 5, выполнен замкнутый паэ 6,в котором установлены уплотнительныеэлементы 7, например из асбеста, служащие для предотвращения утечек газовв зазор между нагревателем 4 и литейной формой 5. С нагревателем 1жестко соединена камера, выполненнаяв виде зонта 8. Нагреватель 1 жесткосоединен с кареткой 9, которая имеет возможность перемещения в вертикальной плоскости по направляющим10 с помощью привода...

Номер патента: 797838

Опубликовано: 23.01.1981

Авторы: Бандурин, Возжин, Филатов

МПК: B22C 9/12

Метки: керамическихформ, прокалки

...на выходном участке газопроводящего канала.Закрученные высокотемпе продукты сгорания проходят доступные эоны, что позвол биться равномерной прокалкао 25 30 керамики, т.е. повысить качествоизготовления Форм.На фиг. 1 схематически изображено устройство, общий вид разрез;на фиг. 2 - керамическая форма; наФиг. 3 - устройство в рабочем положении,Устройстно для прокалки фиг.1)содержит горелку 1 для получениявысокотемпературных продуктон сгорания, вертикальный цилиндрическийкорпус 2, внутри которого "выполненгазопроводящий канал 3.В нижней части корпуса 2 расположена ось 4, прикрепленная к корпусу 2 гайками 5, На оси 4 жесткозакреплены лопатки 6, расположенныепод углом к оси канала 3,Устройство снабжено трубопроводами 7 и В для...

Номер патента: 796867

Опубликовано: 15.01.1981

Авторы: Дитман, Добровский, Филатов

МПК: G06G 7/48

Метки: моделированиямагнитных, полей

...ферромагнитную среду, используются ячейки 2 схарактеристикой ц 1(1), по внешнему виду схожей с характеристикой50ВГ(Н) для ферромагнитного материала.В реальном изотопном ферромагнитике магнитная проницаембсть не зависит от направления намагничивания и 55при намагничивании одновременно подвум направлениям она определяетсясогласно кривой намагничивания отсуммы векторов индукции обоих составляющих т.е. выполняется условие,б =Г. 81, + В . Для того, чтобы реализовать такое же условие. на модель,по диагонали в каждой из ячеек установлены диоды и резистор, которыесуммируют потенциалы от взаимно . перпендикулярных элементов. Немагнитная среда на модели воспроизводится ячейками 3 с резисторами расчетного. значения, Величина этих...

Номер патента: 796478

Опубликовано: 15.01.1981

Авторы: Левин, Стобецкий, Филатов

МПК: F15C 5/00

Метки: датчик, поворота, угла

Номер патента: 796263

Опубликовано: 15.01.1981

Авторы: Джермакян, Кудрявин, Филатов, Чарковский

МПК: D04B 21/02

Метки: одинарный, основовя-заный, трикотаж, футерованный

...10 меньшей мере через один петельный ряд(например, нить НР, размещенная межд смежными столбиками цепочек 1 и 2, расположена в 1 и 111 петельных рядах), а соединенные футерными нитями петли цепочек чередуются с несоединенными петлями в каждом петельном ряду (например, в петельном ряду 1 соединены петли цепочек 1 и 2, цепочек 3 и 4 и несоединены петли цепочек 2 и 3). Одинарный футерованный основовязаный трикотаж вырабатывается на основовязальных машинах Вертелка, Рашель-вертелка с отключающимся прессом или на рашель-машинах с подающим прессом,1 г 33 ГР вг- Л - 2 0- 2 2 - 2 - 2 3 2 ХГР11 ГР 1 О2О Вг.г Составитель А. ЧучаеваТехред А. Бойкас Кор Тираж 459 Поди дарственного комитета СССР изобретений и открытий Ж - 35, Раушская наб., д. 4 нт,...

Номер патента: 796186

Опубликовано: 15.01.1981

Авторы: Мелентьев, Пестряков, Филатов

МПК: B66D 1/30

Метки: барабан, грузоподъемной

...передается на цилиндр 1. Происходит навивка ленты 2 на барабан. При этом в некоторой степени вырав. нивается податливость цилиндра по его длине, что обусловлено меньшей жесткостью по сравнению с обычными плоскими лобовинами. Кро. ме того, после навивки полных слоев рад альная деформация цилиндра 1 передается на боковые крышки 3, стремясь как бы сдвинуть их друг к другу. Этому, однакоупрепятствует выполненная с большим диаметром центральная часть вала 4. Чри этом вал 4 и боковые . крышки 3 работают на сжатие и воздействуют на цилиндр 1, стремясь растянуть его в осевом направлении. Таким образом, в процессе навивки появляется растягивающая сила, воздействующая на цилиндр 1, являющаяся дополнительным фактором, препятствующим поперечной...

Номер патента: 795646

Опубликовано: 15.01.1981

Авторы: Аккуратова, Береговой, Зимин, Татаринов, Филатов, Французов

МПК: B21D 41/04

Метки: концов, обжига, труб, штамп

...поверхностью торца трубной заготовки 6, За счет упругого 6 уменьшения диаметра цилиндрической поверхности создается внутренний подпор на участке, где вероятность появления гофр наибольшая. Высота цилиндрического участка принята равной половине диаметра загоЗ товки, что связано с высотой возможных гофр. При дальнейшем движении пуансона 1 вниз заготовка 6 заталкивается в контейнер 3, при атом происходит незначительное обжатие заготовки 6 (на 1-5%), щ что обеспечивает точное центрирование заготовки 6 и одновременно калибровку ее наружной поверхности, Обжатие трубной заготовки на величину меньше 1% вызывает большой разброс величины наружного д диаметра цилиндрической части трубной заготовки 6. Увеличение обжатия свыше 5% вызывает резкое...

Номер патента: 794697

Опубликовано: 07.01.1981

Авторы: Соколов, Филатов

МПК: H02M 7/06

Метки: переменногонапряжения, постоянное

...и начала подключены через пары вентилей 6 и 9, 10 и 7, 8 и 11 соответственно ксвободным фазным концам обмоток трехфазного уравнительного реактора 12, объединенные начала которых образуют второйвыходной выводы преобразователя.Преобразователь работает следующимобразом.При подаче на вход преобразователя питающего напряжения на его вторичных обмотках формируется шестифазное переменное напряжение Е,. Поскольку фазные концы и начала обеих вторичных обмоток 3, 4трансформатора 1 подключены к выходнымзажимам преобразователя через пары вентилей 6 и 9, 10 и 7, 8 и 11 и фазные обмотки уравнительного реактора, происходитнезависимое выпрямление трех однофазныхвторичных напряжений по трем двухфазным выпрямителям со средней точкой, образованным...

Номер патента: 794528

Опубликовано: 07.01.1981

Авторы: Клейменов, Назаров, Помыкаев, Филатов

МПК: G01P 3/50

Метки: движения, измеритель, скорости

...по обмотке подмагничивания переменный синусоидальный ток от генератора переменного тока подмагничивания периодически доводит магнитопровод до насыщения, меняя, тем самым, его магнитную проницаемость. В этом случаеВм=;,адР) К, Им,р, =4 с 10-;рд(1) - переменная во времени дифференциальная магнитная проницаемость магнитопровода;Нм - проекция вектора Н на продольную ось магнитопровода;К - коэффициент, учитывающий ослабление индукции в отверстии по сравнению с телом магнитопровода.Если параметры цепи подмагничивания выбраны такими, что1 1, зпа 1, (3) я=К)Н;, (4) где 1 - ток в обмотке подмагничивания;1, о - амплитуда и частота тока подмагничивания;К, Ь - соответствующее число витков идлина обмотки подмагничивания;К - коэффициент,...

Номер патента: 794248

Опубликовано: 07.01.1981

Автор: Филатов

МПК: F04B 43/12

Метки: насос, объемный

...Расположен 2 носительно друга. При взаимном поворос возможностью скольжения в отверстии те соседних дисков 4 стержни 3 либопротивоположного диска 4. Осевые пеРе- закручиваются вокруг эластичной рабомещения дисков 4 ограничены кольцами чей камеры 2 и обжимают ее, либо рас 10 между которыми каждый диск 4 Ус- кручиваются, освобождая рабочую камеру тановлен с возможностью относительного36 3, За счет сдвига фаз при поворотах диповорота. На корпусе 1 насоса посажена сков 4 происходит последоватепьное пес возможностью относительного враще- ремещение замкнутого обьема перекачива-ния ведущая втулка 11 с зубчатым коле- емой среды, например, патрубка 7 к патсом 12 для связи с приводом насоса рубку 8 (при реверсе втулки 11 направле(не показан),...

Номер патента: 792509

Опубликовано: 30.12.1980

Авторы: Локшин, Сюр, Филатов

МПК: H02K 41/02

Метки: двигателя, индуктор, линейного, цилиндрического

...в разных плоскостях.На фиг.1 изображен индуктор линейного двигателя, общий вид; на фиг.2 - электр рическая схема соединений катушек индуктора.Индуктор линейного цилиндрического двигателя содержит магнитопровод с зубцами 1 и ядром 2 и обмотку, выполненную в виде дисковых катушек 3.Зубцы 1 магнитопровода индуктора выполнены из электротехнической стали в виде пакетов круглых шайб. Сверху зубцов 1 крепится ярмо 2 (массивное или шихтованное в продольном направлении),3 509 4 30 4 О 45 50 Дисковые катушки 3 индуктора могут быть выполнены различной конструкции; однорядными, многорядными, в виде моду. - лей. Катушки 3 одной и той же фазы в смежных полосах выполнены с противоположным направлением намотки и соединены между собой своими...

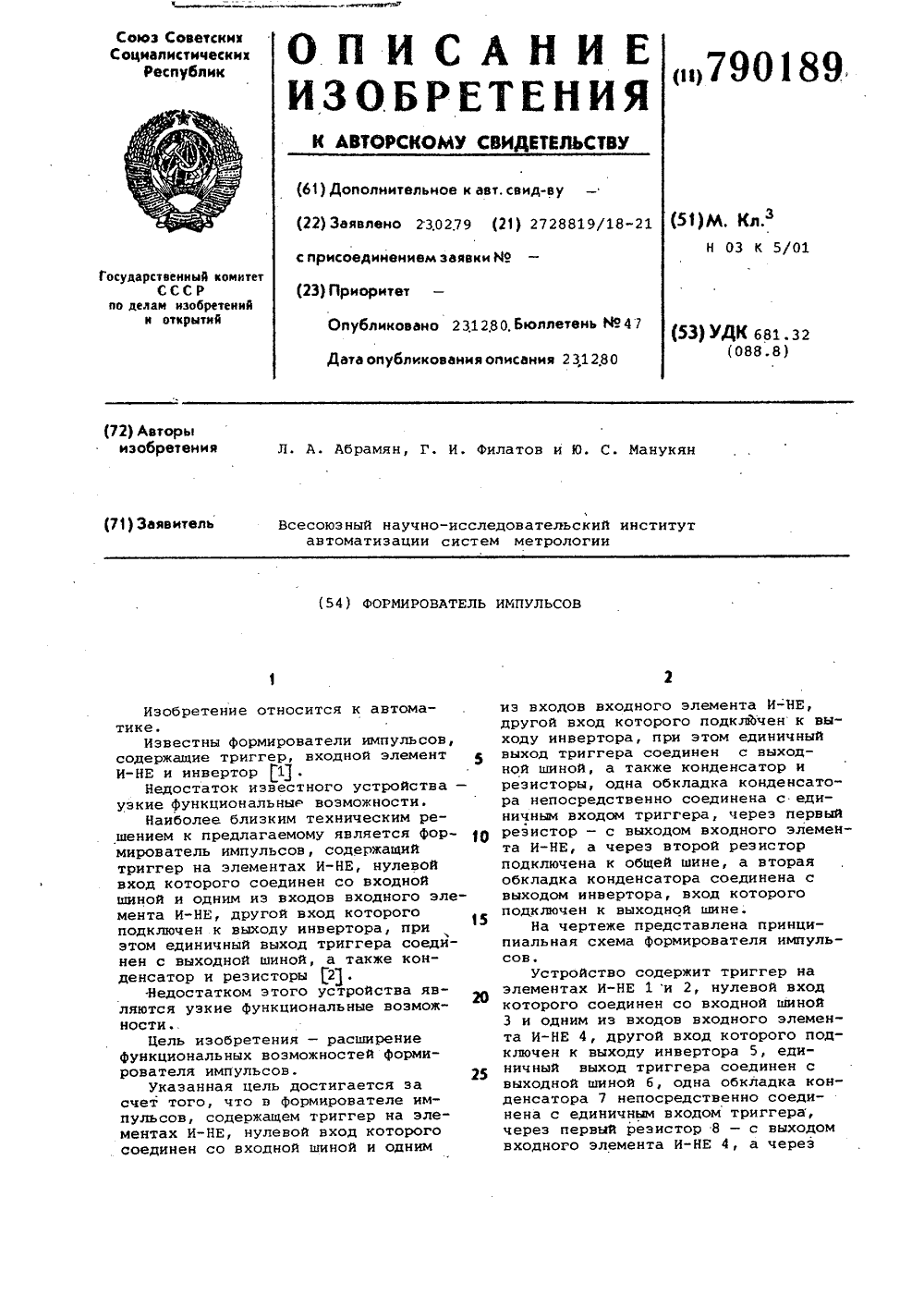

Номер патента: 790189

Опубликовано: 23.12.1980

Авторы: Абрамян, Манукян, Филатов

МПК: H03K 5/01

Метки: импульсов, формирователь

...Малец Техред И.Асталош Корректор М. КостаЗаказ 9063/б 0 Тираж 995ВНИИПИ Государственного компо делам изобретений и о 113035, Москва, З, Раушская Подписноеитета СССРткрытийнаб., д. 4/5 Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 второй резистор 9 подключена к общей шине 10, а вторая обкладка конденсатора 7 соединена с выходом инвертора 5, вход котброго подключен к выходной шине 6.Функционирование формирователя импульсов осуществляется следующим образом.Пусть на входную шину 3 подается одиночный единичный импульс. В исходном состоянии нулевой логический уровень на входной шине 3 повторя 10 ется на выходной шине б. При поступлении на входную шину. 3 единичного импульса он, инвертируясь инвертором 5 вызывает перезаряд конденсатора 7 и...

Номер патента: 789793

Опубликовано: 23.12.1980

Автор: Филатов

МПК: G01R 19/04

Метки: вольтметр, пиковый

...40 область больших токов, где она не-. значительна.На чертеже представлена блок-схема пикового вольтметра, выполненная согласно предлагаемому изобретению. 4Вольтметр состоит из усилителя 1 исследуемого сигнала, амплитудного модулятора 2 генератора несущей частоты 3, пикового и линейного детек.торов 4 и 5, блока вычитания 6 и измерительного прибора 7. ВНИИПИ Заказ 9027/40 Тираж 1019 подписное УжгородУл, Проектная, 4 Филиал ППП Патент, г,сигнала, два идентичных линейныхдетектора, присоединенных к входномуустройству, пиковый детектор сзакрытым входом и измерительный прибор. Первый линейный детектор соединен с измерительным прибором. Второйлинейный детектор включен,в направлении, встречном первому, и нагруженна пиковый детектор с закрытым...

Номер патента: 789176

Опубликовано: 23.12.1980

Авторы: Зубов, Игнатов, Филатов, Храпченков

МПК: B21B 38/00

Метки: валках, заготовки, наличия, прокатных

...5 скоростивращения двигателя 3, а выходпропорционального усилителя 9, сигнал которого .характеризует статический момент на валу двигателя, соединен со вторым входом интегратора 8.Устройство работает следующим образом.30При вращении двигателем 3 прокатных валков 1 на входы блока 7 умножения с датчика 4 тока и датчика бмагнитного потока поступают сигналы,которые в блоке 7 умножения преобразуются и сигнал, характеризующий мо- Имент днигателя 3,Этот сигнал с блока 7 умножения по ступает на один из входов интегратора 8, на другой вход которого поступа-фо ет сигнал с выхода пропорционального усилителя 9. Этот сигнал, характеризующий статический момент на валу двигателя 3, является выхоцньм сигналом устройства и мож т быть исполь эонан н...

Номер патента: 788124

Опубликовано: 15.12.1980

Авторы: Александров, Бородкин, Демидов, Дысин, Филатов

МПК: G06G 7/48

Метки: вычисления, параметров, процесса, трения

...входы которого соединены с выходами компараторов 5 и 8. Выходблока 1 О задания удельного давленияна поверхности трения соединен совторьм входом блока 7 вычисления- коэффициента трения, выход которогоподключен к первому входу блока 11регистрации, ко второму входу кото рого подключен выход блока умножений 4. Выход ключа 9 соединен совходом интегратора 12, выход которогоподключен ко входу масштабирующегоусилителя 13 и входу блока 14 индикации. Выход масштабирующего усилителя 13 соединен со входом блока15 регистрации.Устройство работает следующим образом.Сигналы ат блоков 1 и 2, пропорциональные частоте вращения ведущих,и ведомых элементов исследуемого устройства, поступают на входы нормирующего преобразователя 3, где преобразуются...

Номер патента: 788074

Опубликовано: 15.12.1980

Авторы: Игнатов, Филатов, Храпченков, Эйдельман

МПК: G05B 11/01

Метки: задания, сигнала, управляющего

...как величиной задающегосигнала, так и величинОЙ сигнала навыходах управляемого (задающим сигналом со входа 1 устройства) блока 4 Я ограничения, подключенного к входуи выходу усилителя 2, а именно, параллельно резистору обратной связиусилителя 2Этот сигнал интегрирует"ся во времени интегратора 3 до тех 25 пор, пока сигнал на выходе интегратора 3 не достигнет уровня задающегосигнала. При исчеэновении задающегосигнала .со входа 1 устройства, азначит и с первого входа усилителя 3 О 2 и входа управляемого блока 4 ргра788074 Составитель Г,Нефедова Техред Н.граб Корректор С. Ыекмар Редактор А.Гук Заказ 8350/55 Тираж 956 Подписное ВНИИПИ Государственного комитета СССР,по делам изобретений и открытий 113035, Москва, Я 35 р Раушская наб д....

Номер патента: 788006

Опубликовано: 15.12.1980

Авторы: Головко, Котельников, Семенов, Филатов

МПК: G01R 13/24

Метки: лучевого, осциллографа, развертки, формирования, электронно

...4 напряжения, дополнительного ключевого элемента 5, основногоисточника 6 питания и дополнительного источника 7 питания.Устройство работает следующим образом.В исходном состоянии ключевыеэлементы 2,5 работают в режиме вклю,чения, времязадающий конденсатор 3разряжен до потенциала, близкого кпотенциалу общей шины. Импульс запуска поступает на первый вход основного ключевого элемента 2. Основнойключевой элемент 2, работающий влавинном Режиме, пробивается напряжением дополнительного источника 7 2 Опитания, поступающим на его второйвход. Это происходит с помощью воздействия выходного напряжения повторителя 4, которое поступает напервый вход основного ключевого 25элемента 2, через дополнительный ключевой элемент 5Подключение...

Номер патента: 782089

Опубликовано: 23.11.1980

Авторы: Соколов, Филатов

МПК: H02M 7/08

Метки: переменного, постоянное

...выпрямителей (см. фиг. 2 а), Видно,что число пульсаций в усредненном выпрямленном напряжении равно 6, Сглаживающий дроссель 12 обеспечивает снижение пульсаций в выпрямленном токе до требуемогоуровня.Разность мгновенных значений выпрямленных напряжений отдельных двухфазныхвыпрямителей и общего усредненного выпрямленного напряжения прикладывается к фполуобмоткам трехфазного уравнительногореактора 11 и представляет собой трехфазную систему напряжений удвоенной частоты (см. фиг. 2-б).Поскольку выпрямленный ток каждогоиз двухфазных выпрямителей, равный 1/3 1,вцепи уравнительного реактора 11 делитсяпополам (1 А /6) и протекает по двум смежным по фазе полуобмоткам реактора такимобразом, что на каждом из стержней магнитопровода реактора...

Номер патента: 781412

Опубликовано: 23.11.1980

Авторы: Бобиков, Ворончихин, Перельмитер, Ситников, Стесин, Филатов, Флеер

МПК: F15B 20/00

Метки: гидропривод

...с органом управления произ -водительности основного насоса 1,выполненным в виде нульустановителя 19, Разгрузочный клапан 14 насоса 13 выполнен одновременно и с ручным управлением ввиде рукоятки 20 .Параллельно фильтрам 5 и 6 установлены обратные клапаны 21 и 22,Насос 13 сообщен с баком 23 переливным клапаном 24.Гидропривод работает следующимобразом.При нормальной работе гидропривода с неэагрязненными фильтрами 5 и6 рабочая жидкость поступает в насос 1,например,по гидролинии 4 через фильтр б и подается в исполнительный гидродвигатель 2 по гидролинии3 через обратный клапан 21;Перепадна фильтре б мал и поэтому полость15 управления разгрузочного клапана14 отсоединена от гидролиний 3 и 4насоса 1 распределителями 7 и 8.Вспомогательный насос...

Номер патента: 781364

Опубликовано: 23.11.1980

Авторы: Ефремов, Пастуханов, Топол, Филатов

МПК: E21D 23/04

Метки: гидростойки, пятой, соединение

...в ука. занном соединении могут возникнуть большие изгибающие моменты, которые снижают работу устройства.Цель изобретения - повышение надежности соединения путем снижения изгибаюших моментов при разгрузке гидростойки.Поставленная цель достигается тем, что пята выполнена с конической выточкой, а сегментное кольцо имеет коническую поверхность, посредством которой сегментное кольцо установлено в конической выточке пяты.На фиг. 1 изображено соединение гидро- стойки с пятой; на фиг. 2 - то же, разрез А - А на фиг. 1.Гидростойкаимеет шаровую опору 2, которая установлена в шаровом гнезде пяты 3 башмака 4. Глубина шарового гнезда больше диаметра шаровой опоры 2 гидро- стойки, что необходимо для разборки соединения. Шаровая опора 2...

Номер патента: 781259

Опубликовано: 23.11.1980

Автор: Филатов

МПК: E02D 7/10

Метки: гидромолот

...единицу времени. Конец штока 5присоединен к ударнику 2 с помощью рессоры 25.В нижней части корпуса 1 размещеншабот 26, в полость которого помещен конецсваи 27.На корпусе 1 предусмотрены кронштейны 28 для установки гидромолота на базо"вой машине (копре или экскаваторе).Гидромолот работает следующим образом.Рабочая жидкость качается через напорную магистраль 13 и золотник 15 в нижнююполость цилиндра 7. Поршень 4 перемешается вверх, поворачивая качалку 3и перемещая вверх ударник 2. При этомрабочая жидкость из верхней полости цилиндра 7 через золотник 15 и трубопровод 14идет на слив. В верхнем положении поршня 4происходит упор бурта 11 в выступ 12,что вызывает перемещение поршня 9. Жидкость из верхней полости цилиндра 8 управления...

Номер патента: 779678

Опубликовано: 15.11.1980

Авторы: Курков, Филатов

МПК: F16D 11/04

Метки: муфта, сцепления

...ширине звездочки, при этом стенки канавки выполнены коническими.На чертеже схематически изображена муфа, осевой разрез.Муфта состоит из вала 1, выполненного заодно с фланцевой полумуфтой 2. С полумуф. той 2 скреплены кольцо 3 и шток 4, на котором подвижно в осевом направлении установ. лен маховичок 5 с диском и закрепленным в диске пальцем б, На пальце б вьиолнена коль. цевая канавка 7 с коническими стенками 8.Между полумуфтой 2 и кольцом 3 свободно установлена звездочка 9 с отверстием под па лец 6. Перемещение маховичка ограничено штифтом 10; расположенным в продольном пазу штока 4.Муфта работает следующим образом.От звездочки 9 момент через палец б, полу- муфту 2 и кольцо 3 передается на вал 1. При осевом перемещении маховичка 5...

Номер патента: 778957

Опубликовано: 15.11.1980

Автор: Филатов

МПК: B23D 29/00

Метки: режущее

...36.Режущий диск 6 может быть установлен эксцентрично валу 5. В этом случае режущий диск при работе касается разрезаемой детали 37 только на части оборота, что обеспечивает большую скорость вращения,3 10 15 г 0 гю 30 И Для резки плоских деталей 38 устройство снабжено вакуумным присосом 39 для крепления устройства непосредственно на детали, В этом случае режущий диск 6 и обойма 11 могут быть установлены плавающими за счет установки на валу 5 штифта 40, входящего в канавки обоймы 11 с гарантированным зазором, Также с гарантированным зазором надета на вал 5 обойма 11.Устройство работает следующим образом В исходном положении устройства его рабочие рычаги 1 и 2 находятся в разведенном положении, Силовая пружина 4 находится в разжатом...

Номер патента: 778750

Опубликовано: 15.11.1980

Авторы: Боков, Лебедюк, Макаров, Мягков, Попов, Савенков, Урдин, Филатов

МПК: B01D 46/24

Метки: аэрозолей, фильтр

...и вторую ступень фильтрации,включающую камеру 8 с брызгоуловителем 9. Фильтр снабжен завихрителем 10, вращающимся в"противойоложнуюсторону вращения барабана и установ"ленного внутри него, а кожух выполнен в виде диффузора со спиральнымиканалами 11 на внутренней поверхности и целевыми просечками на ихконцах, причем кромки 12, не прилегающие"кканалу, отогнуты внутрь кожуха,а кожух выполнен с кольцевой уплот "- няющейотбортовкой 13, края которойукреплены на входном патрубке, приэтом"крь 1 шка выполнена с кольцевымкарманом 14.устройство работает следующим образом.Нагнетательный вентилятор 7 засасывает аэрозоль и пропускает предварительно выровненный завихрителем 10поток через фильтрующий материал 6, ""вращающийся с определенной...

Номер патента: 777329

Опубликовано: 07.11.1980

Авторы: Безверхий, Беляев, Метлина, Филатов

МПК: F16L 59/14

Метки: теплоизолирования, трубопроводов

...тягами б с пластинами Пластинчато-роли-ковые цепи пере 11 ец(аются по йоверхности колец, например, винтовым механизмом б. Пластины 3 на концах имеют накладки 7, выполненные из эластичного материала, например резины, и закрепленные на них.С кольцами 2 пластины 3 соединены посредством проушин "3, осей 9 и уголков 10. Торцы формы закрыты фланцами 11."- "пластннчато.роляковые цчейи 4;"пеелчяз;Гавтсстсрокствкодля тейлОнзолнрованнят/аясь по наружной пойерхнбсти колец"У .трубопроводов, состоящее нз формообразу."прн;помпщн ретулнруемых тят Б Позора:,В щчщнх кожухов с отверстиями для ввода" чивают пластины 3 вокруг их осей 9 " " композиции и выхода газов и торцовых(фйгу 4). Конец каждой плтастйнысуопри съемных фланцев, о т лиц аю щ е е...

Номер патента: 777101

Опубликовано: 07.11.1980

Авторы: Кузнецов, Омельченко, Ромашевская, Филатов

МПК: D04B 21/14

Метки: основовязаная, тесьма, эластичная

...3 обвивают протяжки петель цепочек 1, что надежно закрепляет эластичные нити в иетельной Зо структуре тесьмы.На фиг. 2 представлены графическая и аналитическая записи работы гребенок для получения основовязаной эластичной тесьмы, схема структуры которой дана на фиг.1. Нумерация гребенок начинается с первой, находящейся за спинкой игл. Гребенка 1 осуществляет кладку продольных уточных эластичных нитей со следующим порядком и размером сдвигов для одного раппорта: 0 - О, 1 - 1. Гребенка 11 осуществляет кладку производного трикового переплетения со следующим порядком и размером сдвигов для одного раппорта: 1 - 0; 2 - 3, Гребенка 111 осуществляет кладку цепочек из неэластичной нити со следующим порядком и размером сдвигов для одного...

Номер патента: 776776

Опубликовано: 07.11.1980

Авторы: Паршин, Скворцов, Филатов

МПК: B23B 31/16

Метки: патрон, токарный

...установ" осительщийся трукции, полнены тали. тыи 9-1 Изобретение относится к области механической ооработки металлов, а именно к устройствам для закрепления деталей.. Известно устройство, предназначенное для закрепления деталей, в котором опорная часть зажимных кулачков установлена с возможностью поворота относительно основания кулачка в сторону рабочего вращения детали 11.Недостатком указанного устройства является сложность конструкции зажимного кулачка.Целью изобретения является упрощение конструкции.Поставленная цель достигается тем, что рабочие поверхности кулачков выполнены со скосами в сторону вращения детали.На фиг. 1 изображен общий вид токарного патрона со скошенными кулачками; на фцг 2 - узел 1 фиг 1; на фиг. 3 - обшцй вцд...
